KÄYTTÖOHJE HBS nostoankkuri PÄIVITETTY HBS-nostoankkurit. oikeus muutoksiin pidätetään Sivu 0

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "KÄYTTÖOHJE HBS nostoankkuri PÄIVITETTY HBS-nostoankkurit. oikeus muutoksiin pidätetään Sivu 0"

Transkriptio

1 HBS-nostoankkurit oikeus muutoksiin pidätetään Sivu 0

2 SISÄLLYSLUETTELO: 1. YLEISTÄ YLEISKUVAUS TOIMINTATAPA MITAT, MATERIAALIT JA TOLERANSSIT HBS-ANKKURI SÄHKÖSINKITYLLÄ HYLSYLLÄ HBS-ANKKURI HAPONKESTÄVÄLLÄ HYLSYLLÄ VALMISTUS VALMISTUSTAVAT LAADUNVALVONTA SALLITUT KUORMAT MITOITUSPERIAATE HBS-ANKKURIN SALLITUT KUORMAT KÄYTTÖ KÄYTÖN RAJOITUKSET KIINNITYSALUSTAN VAATIMUKSET KIINNITYSALUSTAN RAUDOITUS VINON NOSTON LISÄRAUDOITUS ASENNUS HBS-ANKKURIN MUOTTIKIINNITYSAPUVÄLINEET JA TUNNISTERENKAAT SN-kierreadapteri AP - suojatulppa Muovinen naulauslevy KU-2 - Vaihtoehto I Muovinen naulauslevy KU-10 - Vaihtoehto I Muovinen naulauslevy KU-2 - Vaihtoehto II Muovinen naulauslevy KU-10 - Vaihtoehto II Tunnisterengas HBS-ankkureille NOSTOT ASENNUKSET ELEMENTTITEHTAALLA NOSTOANKKURIN ASENNUS MUOTTIIN ELEMENTTITEHTAALLA NOSTOELIMEN ASENTAMISEN VALVONTA TYÖMAA-ASENNUKSET NOSTOELIMEN ASENNUS ANKKURIIN ANKKURIKOLON PAIKKAUS ASENNUKSEN JÄLKEEN NOSTOELIMET THL-VAIJERINOSTOLENKIT Käyttö THS1-VAIJERINOSTOLENKKI Käyttö THS3-METALLINEN NOSTOLENKKI Käyttö YLEISIÄ MITOITUSOHJEITA MITOITUSKUORMAT ELEMENTIN PAINO ELEMENTIN TARTUNTA MUOTTIIN VINON NOSTON AIHEUTTAMA LISÄKUORMA KUORMAN EPÄTASAINEN JAKAUTUMINEN NOSTAMINEN USEAMMASTA KUIN KAHDESTA PISTEESTÄ oikeus muutoksiin pidätetään Sivu 1

3 1. YLEISTÄ 1.1. YLEISKUVAUS HBS-nostoankkurit soveltuvat esimerkiksi laattaelementtien nostoihin, mutta niitä voidaan käyttää myös muissa elementeissä minimipaksuuksien, reuna- ja keskiöetäisyyksien täyttyessä. Ankkuri asennetaan laatan ylä- tai alapintaan ja sitä voidaan käyttää elementin kuljetus- tai asennusvaiheessa TOIMINTATAPA HBS-ankkuri on sisäkierrehylsyllä varustettu betonielementtien nostoankkuri. Ankkuri koostuu sisäkierrehylsystä ja tyssätystä tartuntatapista. HBS-ankkuri asennetaan betonielementtiin ennen valua. Ankkurin sisäkierrehylsy on pyöröterästapissa kiinteästi kiinni. Tartunta betoniin perustuu tartuntatapin tyssättyyn sienimäiseen ankkurointipäähän. Sisäkierrehylsy jää valun jälkeen betonin pintaan, jolloin hylsyyn kierretään vaijerinostolenkki kiinni nostoa varten. Korroosiosuojaus voidaan tehdä asentamalla ankkuri varauskoloon riittävän betonipeitteen sisään ja ankkurin kohta valetaan juotosmassalla käytön jälkeen. 2. MITAT, MATERIAALIT JA TOLERANSSIT Kuva 1: HBS-ankkureiden mittamerkinnät, mitat esitetty kohdissa 2.1. ja 2.2. oikeus muutoksiin pidätetään Sivu 2

4 2.1. HBS-ankkuri sähkösinkityllä hylsyllä Taulukko 1. Sähkösinkityn HBS-ankkurin materiaaliominaisuudet Lujuusluokka f yk;tappi f uk;tappi E sd;tappi Ankkuritapin teräs: S355J2+N, EN Kierrehylsyn teräs: S355J0+N, EN Taulukko 2. Sähkösinkityn HBS-ankkurin mitat HBS Kierre Pituus L d con l 1 l 2 d d h MRd [mm] [mm] [mm] [mm] [mm] [mm] HBS-MRd HBS-MRd HBS-MRd , HBS-MRd , HBS-MRd , HBS-MRd HBS-MRd , HBS-ankkuri haponkestävällä hylsyllä Taulukko 3. Haponkestävän HBS-ankkurin materiaaliominaisuudet Lujuusluokka f yk;tappi f uk;tappi E sd;tappi Ankkuritapin teräs: S355J2+N, EN Kierrehylsyn teräs: W , EN Taulukko 4. Haponkestävän HBS-ankkurin mitat HBS-SS Kierre Pituus L d con l 1 l 2 d d h MRd [mm] [mm] [mm] [mm] [mm] [mm] HBS-MRd12-70-SS HBS-MRd SS HBS-MRd SS , HBS-MRd SS , HBS-MRd SS , HBS-MRd SS HBS-MRd SS , oikeus muutoksiin pidätetään Sivu 3

5 3. VALMISTUS 3.1. VALMISTUSTAVAT Sisäkierrehylsy Pyörötanko katkaistaan koneellisella sahalla tai leikkurilla oikeaan pituuteen. Pyörätankoon porataan reikä ja sorvataan siihen Rd-kierre. Ankkurointitappi Pyörötanko katkaistaan koneellisella sahalla tai leikkurilla oikeaan pituuteen. Tangon pää kuumennetaan uunissa ja siihen tyssätään tartuntapää. Ankkurointitappi asetetaan sisäkierrehylsyn sisään ja hylsy puristetaan mekaanisella prässillä tappiin kiinni LAADUNVALVONTA Laadunvalvontaa valvoo Inspecta Sertifiointi Oy. Inspecta Sertifionti Oy toimittaa laadunvalvontaraportit Betoniyhdistyksen metalliosajaostolle. 4. SALLITUT KUORMAT 4.1. MITOITUSPERIAATE Nostoankkureiden sallitut kuormat on määritetty laskennallisesti CEN/TR mukaan. Sallitut nostoarvot on määritetty "Betonielementtien nostolenkit ja -ankkurit" mukaisesti vähintään γ=4,0 kokonaisvarmuudella murtoa vastaan. Sallittu nostoarvo [kn] Elementin painon vaikutus yksittäisessä ankkurissa (* Nsall = Fmurto / γ > F (* elementin painossa tulee normaalikäytännön mukaisesti huomioida esim. mahdolliset muotin imuvoima ja nostokulman aiheuttama lisäkuorma ankkurille oikeus muutoksiin pidätetään Sivu 4

6 4.2. HBS-ANKKURIN SALLITUT KUORMAT Alla olevassa taulukossa on annettu HBS-ankkureiden sallitut nostoarvot. Elementin painoa määritettäessä tulee huomioida esim. mahdolliset muotin imuvoima ja nostokulman aiheuttama lisäkuorma ankkurille. Taulukko 5. HBS-ankkureiden sallitut kuormat. Ankkurityyppi- Suurin sallittu nostoankkuria rasittava voima elementin noston yhteydessä kokonaisvarmuudella γ>4.. Betoniluokka C25/30 *) MRd"kierrekoko" Nsall [kn] Nsall1 [kn] Nostokulma Nostokulma x "ankkurin pituus" HBS-MRd12x70 5 3,5 HBS-MRd16x ,4 HBS-MRd20x HBS-MRd24x140 *) 25 17,5 HBS-MRd24x ,5 HBS-MRd30x HBS-MRd36x ,1 *) Ankkurin HBS-MRd24x140 arvot vastaavat betoniluokkaa C35/45 oikeus muutoksiin pidätetään Sivu 5

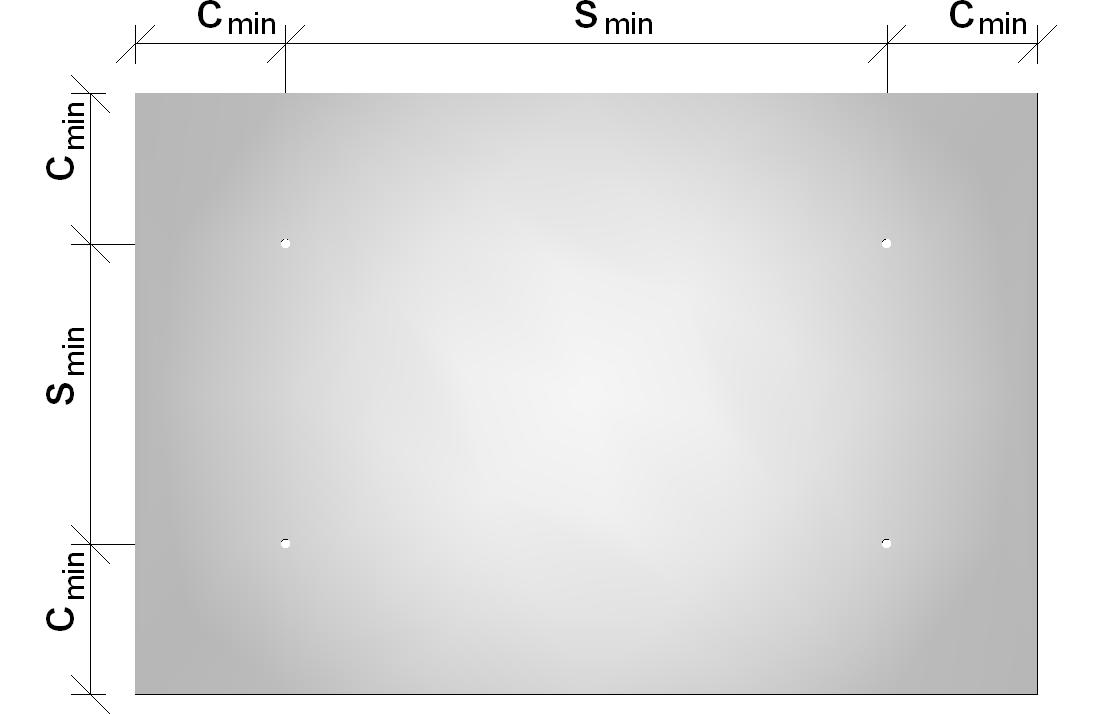

7 5. KÄYTTÖ 5.1. KÄYTÖN RAJOITUKSET HBS-nostoankkureiden reuna- ja keskiöetäisyyksien sekä laatan paksuuden tulee olla minimissään ao. taulukon mukaiset. Taulukko 6. Betonirakenteen minimimitat HBS-nostoankkureiden kanssa. Ankkurityyppi- Ankkurin reuna- Ankkureiden keskiö- Laatan minimipaksuus MRd"kierrekoko" etäisyyden minimiarvo etäisyyden minimiarvo (= hef + cv) x "ankkurin pituus" cmin [mm] smin [mm] hmin [mm] **) HBS-MRd12x HBS-MRd16x HBS-MRd20x HBS-MRd24x140 *) HBS-MRd24x HBS-MRd30x HBS-MRd36x *) Ankkurin HBS-MRd24x140 arvot vastaavat betoniluokkaa C35/45 **) Laatan minimipaksuuden arvoa tulee kasvattaa jos betonipeitteen vaatimuksen arvo on suurempi kuin 30mm oikeus muutoksiin pidätetään Sivu 6

8 5.2. KIINNITYSALUSTAN VAATIMUKSET Vaadittava betoniluokka on C25/30, paitsi ankkurilla HBS-MRd24x140 tulee betoniluokan olla C35/ KIINNITYSALUSTAN RAUDOITUS Laatassa tulee olla taulukon 7 mukainen lisäraudoitus. Raudoituksen tulee olla EN mukaisen minimiraudoituksen suuruinen. Raudoitus ehkäisee nostohetkellä hauraan murtumisen ankkurin murtokartion kohdalta. HBS-nostoankkureita ei ole tarkoitettu kevytbetonielementteihin. Ankkurityyppi- MRd"kierrekoko"x "ankkurin pituus" Laatan yläpinnan verkko raudoitus Vaihtoehto 1 Vaihtoehto 2 Lisäraudoitukset (n+n) x d *) HBS-MRd12x70 (lisäraudoitusten "varassa" tai kts. Vaihtoehto 2) (1+1) x T8 HBS-MRd16x100 T8#100 TAI (1+1) x T8 Laatan yläpinnan verkko raudoitus T12#xxx, ankkuri raudoitusverkon silmän nurkassa Lisäraudoitukset (n+n) x d *) ei lisäraudoituksia HBS-MRd20x135 T10#150 ei lisäraud. T8#150 + (1+1) x T8 HBS-MRd24x140 T12#150 ei lisäraud. T10#150 + (1+1) x T8 HBS-MRd24x155 T12#150 ei lisäraud. T10#150 + (1+1) x T8 + (2+2) x T10 HBS-MRd30x215 T12#150 + (1+1) x T12 T10#150 TAI (1+1) x T16 HBS-MRd36x285 T12#150 + (2+2) x T12 T10#150 + (3+3) x T10 *) n=yhdelle puolelle hylsyä, yhteen suuntaan asennettava raudoitus määrä, esim. (1+1)T x 8 tarkoittaa että 1kpl T8 harjateräksiä hylsyn molemmin puolin. Tämä raudoitusmäärä asennetaan sekä laatan pituus- että leveyssuuntaan hylsyn viereen. oikeus muutoksiin pidätetään Sivu 7

9 5.4. VINON NOSTON LISÄRAUDOITUS Ao. kuvassa esitetyn nostokulman α ollessa suurempi kuin 12,5, tulee HBS-nostoankkureiden kanssa käyttää vinon noston lisäraudoitusta. Teräksen koko ja mitat on esitetty ao. taulukossa. Taulukko 7. Vinon noston lisäraudoitus A500HW (SFS1215) tai B500B (SFS1268). Vaihtoehtoisesti ruostumattomat lisäraudoitukset suluissa () B600KX (SFS HBS-MRd Kierre Halkaisija d Vinon noston lisäraudoitus Pituus L Taivutuskelan halkaisija d Br [mm] Lisäraudoituksen etäisyys betonin pinnasta, hylsyn puoleinen pää MRd [mm] [mm] [mm] [mm] *) HBS -MRd12x (7) HBS -MRd16x (7) HBS -MRd20x (11) ,5 HBS -MRd24x (11) ,5 HBS -MRd24x (11) ,5 HBS -MRd30x (11) ,5 HBS -MRD36x ,5 *) Lisäraudoituksen etäisyyttä betonin pinnasta voidaan kasvattaa asentamalla ankkuri esim. varauskiekon avulla syvennykseen oikeus muutoksiin pidätetään Sivu 8

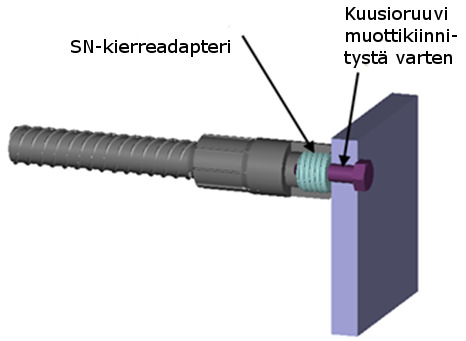

10 6. ASENNUS 6.1. HBS-ANKKURIN MUOTTIKIINNITYSAPUVÄLINEET JA TUNNISTERENKAAT SN-kierreadapteri Taulukko 8. SN-kierreadapterin mitat SN Tuote no. Ulkokierre Sisäkierre H M1 M2 [mm] SN M12-M SN M16-M SN M20-M SN M24-M SN M24-M SN M30-M SN M30-M SN M36-M SN-kierreadapteria käytetään kuusioruuvilla tehtävään nostoankkurin muottikiinnitykseen. oikeus muutoksiin pidätetään Sivu 9

11 AP - suojatulppa Muovinen (PVC tai LDPE) AP-suojatulppa estää lian ja betonin pääsyn sisäkierrehylsyn sisälle ja kierteisiin. Taulukko 9. AP-suojatulpan mitat AP Tuote no. Kierrekoolle D d H M/MRd [mm] [mm] [mm] AP ,0 10,0 9,5 AP ,0 13,6 11,2 AP ,6 14,7 12,7 AP ,2 17,7 12,7 AP ,3 21,2 12,3 AP ,3 23,4 17,5 AP ,0 24,7 19,0 AP ,7 30,0 15,2 AP ,6 33,3 22, Muovinen naulauslevy KU-2 - Vaihtoehto I Taulukko 10. Muovisen KU-2 naulauslevyn mitat KU-02 Tuote no. Kierre Halkaisija Paksuus Paino M [mm] [mm] [kg/kpl] KU-02-M M ,007 KU-02-M M ,007 KU-02-M M ,009 KU-02-M M ,011 KU-02-M M ,015 KU-02-M M ,025 KU-02-M M ,042 KU-02 muovisia naulauslevyjä käytetään nostoankkureiden muottikiinnittämiseen naulojen avulla. oikeus muutoksiin pidätetään Sivu 10

12 Muovinen naulauslevy KU-10 - Vaihtoehto I Taulukko 11. Muovisen KU-10 naulauslevyn mitat Kierre Halkaisija D Halk. d Laipan paksuus Paino KU-10 Tuote no. M [mm] [mm] [mm] [kg/kpl] KU-10-M08-PVC M ,012 KU-10-M10-PVC M ,013 KU-10-M12-PVC M ,013 KU-10-M12-PVC-LR M ,020 KU-10-M16-PVC M ,015 KU-10-M16-PVC-LR M ,021 KU-10-M20-PVC M ,018 KU-10-M20-PVC-LR M ,024 KU-10-M24-PVC M ,023 KU-10-M24-PVC-LR M ,041 KU-10-M30-PVC M ,035 KU-10-M30-PVC-LR M ,054 KU-10-M36-PVC-LR M ,084 KU-10 muovisia naulauslevyjä käytetään nostoankkureiden muottikiinnittämiseen naulojen avulla. Naulauslevyn jättämä varauskolo voidaan paikalla käyttötarkoitukseen soveltuvalla betonimassalla Muovinen naulauslevy KU-2 - Vaihtoehto II Taulukko 12. Muovisen KU-2 naulauslevyn mitat Laipan Kierre Halkaisija D Paino KU-02 Tuote no. paksuus Värisävy M [mm] [mm] [kg/kpl] KU-02-M M Punaine RAL ,007 KU-02-M M Punainen RAL ,007 KU-02-M M Tumma harmaa RAL ,009 KU-02-M M Vihreä RAL ,011 KU-02-M M Sininen RAL ,015 oikeus muutoksiin pidätetään Sivu 11

13 Muovinen naulauslevy KU-10 - Vaihtoehto II Taulukko 13 Muovisen KU-10 naulauslevyn mitat Ulkohalkaisija D sija d paksuus Värisävy Sisähalkai- Laipan Kierre Paino KU-10 Tuote no. M [mm] [mm] [mm] [kg/kpl] KU-10-M Punainen RAL ,018 KU-10-M Tumma harmaa RAL ,019 KU-10-M Punainen RAL ,020 KU-10-M Vihreä RAL ,020 KU-10-M Sinien RAL ,024 KU-10-M Vaalea harmaa RAL ,034 Muoviset naulauslevyt KU-02 ja KU-10 kiinnitetään nauloilla muottiin. Muottivaha naulauslevyn betonin puoleisella pinnalla helpottaa naulauslevyn irrotusta valun jälkeen. Naulauslevyn käytön lisäksi tulee ankkuri itse kiinnittää raudoitukseen riittävän hyvin kiinni Tunnisterengas HBS-ankkureille Taulukko 14 Tunnisterenkaat HBS-ankkureille TUNNISTERENGAS Tuote no. Kierre D d H Värisävy, huom. voivat Paino poiketa muiden MRd [mm] [mm] [mm] valmistajien värikoodeista! [kg/kpl] TUNNISTERENGAS MRd Punainen RAL ,003 TUNNISTERENGAS MRd Tumma harmaa RAL ,004 TUNNISTERENGAS MRd Vihreä RAL ,006 TUNNISTERENGAS MRd Sininen RAL ,008 TUNNISTERENGAS MRd Vaalea harmaa RAL ,010 TUNNISTERENGAS MRd Oranssi RAL ,013 oikeus muutoksiin pidätetään Sivu 12

14 6.2. NOSTOT HBS-nostoankkurin kanssa käytettävän nostoelimen tulee olla samankokoisella Rd-kierteellä varustettu ja CEmerkitty nostoelin. Käytettäessä muiden valmistajien (kuin Terwa) nostoelimiä, tulee kierteen yhteensopivuus tarkistaa. Nostoelimen tulee aina olla pohjaan asti kierretty jotta nosto saadaan suorittaa. Nostokulman ollessa suurempi kuin 30 tulee ankkurin sallittuja arvoja pienentää 30%:lla (huomioitu käyttöohjeen taulukoissa). Nostokulma ei saa kuitenkaan olla koskaan suurempi kuin ASENNUKSET ELEMENTTITEHTAALLA 7.1. NOSTOANKKURIN ASENNUS MUOTTIIN ELEMENTTITEHTAALLA Ennen elementin valua tarkistetaan, että muotissa on oikeat ankkuriosat ja tarvittavat apuraudoitukset. Lisäksi nostoankkureiden tulee olla sidottu tukevasti raudoitukseen tai kiinnitetty muottiin NOSTOELIMEN ASENTAMISEN VALVONTA Ennen nostoelimen asentamista ankkuriin poistetaan mahdollinen suojatulppa, tarkistetaan että ankkuriosan kierre on puhdas liasta ja jäästä. Oikean kokoinen ja kierteinen nostoelin kierretään kiinni ankkuriin pohjaan asti käsivoimin. Käytettäessä painelevyllisiä tai täysmetallisia nostoelintä tulee siitä että painelevy koskettaa betonia koko pinta-alaltaan. 8. TYÖMAA-ASENNUKSET 8.1. NOSTOELIMEN ASENNUS ANKKURIIN Ennen nostoelimen asentamista ankkuriin poistetaan mahdollinen suojatulppa, tarkistetaan että ankkuriosan kierre on puhdas liasta ja jäästä. Oikean kokoinen ja kierteinen nostoelin kierretään kiinni ankkuriin pohjaan asti käsivoimin. Käytettäessä painelevyllisiä tai täysmetallisia nostoelintä tulee siitä että painelevy koskettaa betonia koko pinta-alaltaan ANKKURIKOLON PAIKKAUS ASENNUKSEN JÄLKEEN Elementin asennuksen jälkeen ankkurien mahdolliset varauskolot paikataan betonoimalla ne umpeen elementin pakkasrasitusluokka huomioiden. Paikkausbetonin tulee täyttää vaadittava suojabetonipaksuus jos kyseessä on sähkösinkityt ankkurit. Paikkaukseen ulkotiloissa suositellaan käytettäväksi ympäristöolosuhteiden vaatimukset täyttävää käyttöselostuksella hyväksyttyä korjausmassaa. Haponkestävällä hylsyllä varustetut ankkurit voidaan jättää pinta-asennuksissa paikkaamatta, joskin nekin suositellaan tulpattavaksi mikäli ne jäävät rakenteessa ylöspäin (esim. parvekelaatta, nosto yläpinnasta). oikeus muutoksiin pidätetään Sivu 13

15 9. NOSTOELIMET 9.1. THL-VAIJERINOSTOLENKIT THL-vaijerinostolenkkejä valmistetaan kierteisille nostoankkureille, kaikille kierrekoolle. Ne sopivat mm. työmaakäyttöön. THL-vaijerilenkkiä käytettäessä nostokulman tulee olla pienempi kuin 30. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla (huomioitu käyttöohjeen taulukoissa). THL-vaijerinostolenkkejä ei saa käyttää elementtien pystyyn nostoon tai kääntöön. Niitä voidaan käyttää uudelleen, mutta se edellyttää aina tuotteen tarkastuksen. Jos niitä varastoidaan uudelleen käyttöä varten, ne tulee tarkastaa 6kk välein ja ne tulee testata uudelleen joka vuosi. Käyttökertojen määrä perustuu lenkin kuntoon ja sitä tulee säännöllisesti tarkastella, lenkkiä ei ole tarkoitettu nostojen osalta suuriin toistomääriin. Vaijerinostolenkit valmistetaan korkealujuusvaijerista AISI 1010 (W ), ja teräsholkista jonka materiaali on S355JO+N. Ne pinnoitetaan sähkösinkityksellä korroosiosuojauksen vuoksi. Jokaisessa lenkissä on joko muovinen tunnistekilpi tai teräksinen tunnisteholkki, jossa on merkittynä sallittu kuormitus, kierretyyppi ja koko sekä lenkin testaukseen liittyvä koodinumero. Kullakin kierrekoolla on oma värikoodi. Ennen käyttöä tulee tarkastaa että vaijerit ovat hyvässä kunnossa. Nostolenkkiä ei saa käyttää jos vaijeri on taipunut, painunut kasaan, vääntynyt tai vaijerin ulkokerros on löystynyt. Jos vaijeri on ruostunut tai kierre vaurioitunut tulee lenkki poistaa käytöstä. Ennen nostoa tulee tarkastaa että lenkki on kierretty pohjaan saakka. Lenkkiä voidaan avata maksimissaan yhden kierroksen verran, jos halutaan varmistaa vaijerisilmukan optimaalinen asento noston ajaksi. Taulukko 15 THL-vaijerinostolenkki Vastaavan Sallittu Vaijeri Kierre e l H Paino Tuote HBS-ankkurin kuorma *) halk. THL-Rd Tunniste-kilven värikoodi no. Rd kierrekoko [kn] [mm] [mm] [mm] [mm] [kg/kpl] THL-Rd MRd12 5 Punainen RAL ,08 THL-Rd MRd16 12 Tumma harmaa RAL ,17 THL-Rd MRd20 20 Vihreä RAL ,33 THL-Rd MRd24 25 Sininen RAL ,57 THL-Rd MRd30 40 Vaalea harmaa RAL ,29 THL-Rd MRd36 63 Oranssi RAL ,91 *) Suurin sallittu nostolenkkiä kuormittava kuorma nostotilanteessa. oikeus muutoksiin pidätetään Sivu 14

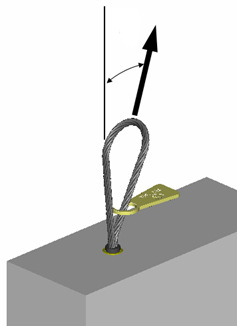

16 Käyttö Suora nosto, jolloin nostoankkurin ja - lenkin nostoarvot saadaan parhaiten hyödynnettyä. THL-vaijerilenkkiä käytettäessä nostokulman tulee olla pienempi kuin 30. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla (huomioitu käyttöohjeen taulukoissa). α Käyttämällä nostopalkkia, voidaan nostokulmaa (α) pienentää. Nosturin koukun poikkileikkauksen säteen r tulee olla > nostolenkin vaijerin nimellinen halkaisija d THS1-VAIJERINOSTOLENKKI THS1-vaijerinostolenkkejä valmistetaan kaiken kokoisille kierteisille nostoankkureille. Ne sopivat mm. työmaakäyttöön. THS1-vaijerilenkkiä käytettäessä nostokulman tulee olla pienempi kuin 30. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla (huomioitu käyttöohjeen taulukoissa). THS1-vaijerinostolenkkejä voidaan käyttää myös elementtien pystyyn nostoihin ja kääntöihin. Nostokulma ei saa pystyyn nostoissa tai käännöissäkään koskaan ylittää 90, eli ei saa tulla tilannetta jossa lenkillä vedetään elementtiä taaksepäin, katso kohta THS1-lenkkejä voidaan käyttää uudelleen, mutta se edellyttää aina tarkastuksen. Jos niitä varastoidaan uudelleen käyttöä varten, ne tulee tarkastaa 6kk välein ja lisäksi ne tulee uudelleen testata joka vuosi. Käyttökertojen määrä perustuu lenkin kuntoon ja kuntoa tulee tarkastella säännöllisesti, lenkkiä ei ole tarkoitettu nostojen osalta suuriin toistomääriin. oikeus muutoksiin pidätetään Sivu 15

17 Taulukko 16 THS1-vaijerinostolenkin mitat THS1-Rd Tuote no. Kierre Vastaavan HBS-ankkurin Sallittu kuorma *) L A D d l 1 Vaijerin pituus Paino Rd kierrekoko [kn] [mm] [mm] [mm] [mm] [mm] [mm] kg/pc THS1-Rd MRd , ,52 THS1-Rd MRd , ,68 THS1-Rd MRd , ,94 THS1-Rd MRd , ,27 THS1-Rd MRd , ,52 THS1-Rd MRd , ,33 *) Suurin sallittu nostolenkkiä kuormittava kuorma nostotilanteessa. Vaijerinostolenkit valmistetaan korkealujuusvaijerista AISI 1010 (W ), ja teräsholkista jonka materiaali on AlMg1.8 ja kierreosasta jonka materiaali on 34CrMo4 (W ). Ne pinnoitetaan sähkösinkityksellä korroosiosuojauksen vuoksi. Jokaisessa lenkissä on joko muovinen tunnistekilpi tai teräksinen tunnisteholkki, jossa on merkittynä sallittu kuormitus, kierretyyppi ja koko sekä lenkin testaukseen liittyvä koodinumero. Kullakin kierrekoolla on oma värikoodi. Ennen käyttöä tulee tarkastaa että vaijerit ovat hyvässä kunnossa. Nostolenkkiä ei saa käyttää jos vaijeri on taipunut, painunut kasaan, vääntynyt tai vaijerin ulkokerros on löystynyt. Jos vaijeri on ruostunut tai kierre vaurioitunut tulee lenkki poistaa käytöstä. Ennen nostoa tulee tarkastaa että lenkki on kierretty pohjaan saakka. Lenkkiä voidaan avata kierteeltä maksimissaan yhden kierroksen verran, jos halutaan varmistaa vaijerisilmukan optimaalinen asento noston ajaksi. Taulukko 17 THS1-vaijerinostolenkin värikoodit THS1-Rd Tuote no. Kierre Sallittu kuorma *) Rd Tunnistekilven värikoodi THS1-Rd Punaine RAL 3020 THS1-Rd Tumma harmaa RAL 7043 THS1-Rd Vihreä RAL 6024 THS1-Rd Sininen RAL 5017 THS1-Rd Vaalea harmaa RAL 7004 THS1-Rd Oranssi RAL 2009 [kn] oikeus muutoksiin pidätetään Sivu 16

18 Käyttö α Nosturin koukun poikkileikkauksen säteen r tulee olla > nostolenkin vaijerin nimellinen halkaisija d. Nostokulman tulee olla pienempi kuin 30. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee ankkurin sallittuja arvoja pienentää 30%:lla. Pystyyn nostoon tai elementin kääntöön käytettäessä, ei nostokulma saa ylittää 90 :tta THS3-METALLINEN NOSTOLENKKI THS3-metallisia nostolenkkejä voidaan käyttää kaikkien yhteensopivalla kierteellä varustettujen nostoankkureiden kanssa. Ne sopivat kaikenlaisiin nostoihin erityisesti esim. kääntöön ja pystyyn nostoon. Metalliset nostolenkit ovat vaijerinostolenkkejä kestävämpiä ja niitä voidaan käyttää uudelleen, mutta se edellyttää aina tarkastuksen. Jos niitä varastoidaan uudelleen käyttöä varten, ne tulee tarkastaa ennen käyttöä paikallisten vaatimusten mukaisesti. Käyttökertojen määrä perustuu lenkin kuntoon ja sitä tulee säännöllisesti tarkastella. THS3-nostolenkkiä voidaan käyttää kun nostoankkuri on betonipinnan kanssa tasan tai sille on tehty varaus riittävän suurella varauskiekolla, jolloin painelevy mahtuu kokonaan varaukseen ja tukeutuu koko alaltaan betonipintaa vasten. Ennen nostoa tulee varmistaa että lenkki on kierretty pohjaan saakka. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla. oikeus muutoksiin pidätetään Sivu 17

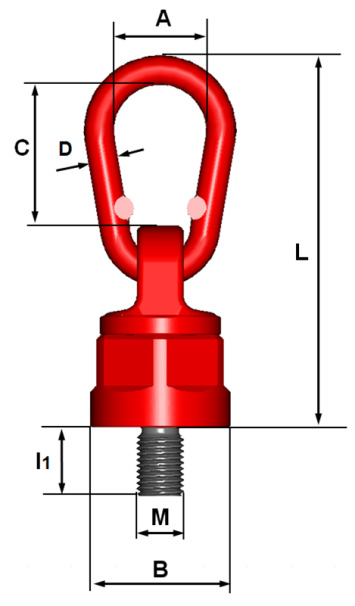

19 Taulukko 18 THS3-metallinen nostolenkki THS3-Rd Tuote no. Kierre Sallittu kuorma *) L A B C D l 1 Paino Rd [kn] [mm] [mm] [mm] [mm] [mm] [mm] [kg/kpl] THS3-Rd THS3-Rd THS3-Rd THS3-Rd THS3-Rd THS3-Rd THS3-Rd *) Suurin sallittu nostolenkkiä kuormittava kuorma nostotilanteessa Käyttö α < 30 Nostokulman tulee olla pienempi kuin 30. Nostokulman ollessa suurempi kuin 30, kuitenkin enintään 45, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla. Pystyyn nostoon tai elementin kääntöön käytettäessä, ei nostokulma saa ylittää 90 :tta. oikeus muutoksiin pidätetään Sivu 18

20 10. YLEISIÄ MITOITUSOHJEITA MITOITUSKUORMAT Nostoankkurin mitoituskuormaan tulee huomioida seuraavat rasitukset: - elementin paino - tuoreen betonin ja muottipinnan välinen imuvoima - vinon noston aiheuttama lisäkuorma ELEMENTIN PAINO Normaalin raudoitetun betonin tilavuuspaino on γ = 25 kn/m 3. Elementin omapaino G saadaan seuraavalla kaavalla G = γ x elementin tilavuus ELEMENTIN TARTUNTA MUOTTIIN Elementin tarttuminen muottiin saattaa lisätä nostoelimiin kohdistuvaa voimaa. Tarttuminen johtuu joko alipaineesta, jonka aiheuttaa ilmareikien riittämättömyys tai tartunta muotin seinämiin joita ei ole riittävän hyvin käsitelty irrotusaineella. Tartuntavoiman ohjearvot yleisimmille muottipinnoille Öljytty teräsmuotti q = 1 kn/m 2 Sileä puumuotti q = 2 kn/m 2 Karkea puumuotti q = 3 kn/m 2 Tartuntavoima Ha saadaan seuraavalla kaavalla H a = q x elementin tartuntapinta-ala Kuvioidussa muottipinnassa voi tartuntavoima kasvaa kuvioinnista riippuen jopa 2-kertaiseksi elementin painoon nähden. Mitoituskuorman laskenta: V g = F + H a oikeus muutoksiin pidätetään Sivu 19

21 10.4. VINON NOSTON AIHEUTTAMA LISÄKUORMA Nostettaessa elementtiä ilman tasauspalkkia (puomia) kohdistuu nostoelimiin vino vetorasitus. Nostoelimiin kohdistuva rasitus kasvaa haara- ja nostokulman kasvaessa. Haarakulma on nostoraksien välinen kulma β ja nostokulma on nostoraksin ja pystysuoran välinen kulma. Nostoelimeen vaikuttava voima lasketaan symmetrisessä tapauksessa kaavasta: F = G 2 x cos(β/2) Muuttamalla 1 / cos(β/2) vakioksi z seuraavan taulukon mukaan eri haarakulman β arvoilla: Taulukko 19 Vinon noston lisäkerroin. β 0 o 15 o 30 o 45 o 60 o 75 o 90 o z 1,00 1,01 1,04 1,08 1,16 1,26 1,41 Saadaan vinon noston lisäkuorma huomioitua seuraavan kaavan mukaan: F = z x V HBS-nostoankkureilla haarakulman tulee olla <60. Haarakulman ollessa suurempi kuin 60, kuitenkin enintään 90, tulee nostoankkurin sallittuja arvoja pienentää 30%:lla. HBS-nostoankkuria voidaan käyttää >60 haarakulmalle vain jos se on suunnittelussa ja ankkurin valinnassa huomioitu. oikeus muutoksiin pidätetään Sivu 20

22 10.5. KUORMAN EPÄTASAINEN JAKAUTUMINEN Kuorma jakautuu epätasaisesti, mikäli nostoelimet eivät sijaitse symmetrisesti elementin painopisteen suhteen. Nostopalkkia (puomia) käytettäessä nostoelimet voivat sijaita epäsymmetrisesti painopisteen suhteen ja elementti nousee suorassa kunhan nostokorvake sijaitsee painopisteakselilla. Voimasuureet lasketaan tällöin kaavoilla: Vg Fa = G x b a + b Fb = G x a a + b G NOSTAMINEN USEAMMASTA KUIN KAHDESTA PISTEESTÄ Mikäli elementin nostaminen tapahtuu useammasta kuin kahdesta pisteestä yhtä aikaa, on huomioitava toimivien nostoelinten määrä seuraavien kohtien mukaisesti: 2 toimivaa nostoelintä 4 toimivaa nostoelintä 4 toimivaa nostoelintä 3 toimivaa nostoelintä oikeus muutoksiin pidätetään Sivu 21

23 oikeus muutoksiin pidätetään Sivu 22

24 Oikeus kaikkiin muutoksiin pidätetään ilman erillistä ilmoitusta. Vastuun rajoitus Terwa B.V. ei vastaa toimittamiensa tuotteiden kulumisesta aiheutuvasta heikkenemisestä. Terwa B.V. ei myöskään vastaa vahingoista, jotka aiheutuvat toimitetun tuotteen virheellisestä ja/tai epäasianmukaisesta käsittelystä ja/tai niiden käytöstä muuhun kuin niille suunniteltuun käyttötarkoitukseen. Terwa B.V:n vastuu rajoittuu Metaalunien ehtojen 13. pykälän mukaisiin ehtoihin, joita sovelletaan kaikkiin Terwa B.V.:n toimituksiin. oikeus muutoksiin pidätetään Sivu 23
