1 DPC-METALLILAMELLIKYTKIMET Versio / / JAJ MFG Components Oy Pajatie 1, Tohmajärvi Teollisuustie 8, Ilomantsi mfgcomponents@mfg.fi

2 SISÄLLYSLUETTELO MALLISTO 3 MITTATAULUKKO taulukko 1 4 LAMELLIPAKKA kuvio 1 5 MATERIAALIT 6 KIINNITYSTARVIKKEET taulukko 2 7 LIITÄNNÄT AKSELEILLE kuvio 2 8 POIKKEAMAT taulukko 3, kaavio 1 ja ASENNUS & HUOLTO 12 DPCC - ASENNUS & HUOLTO kuvio YLEISET TAKUUEHDOT 15 REFERENSSIT 16

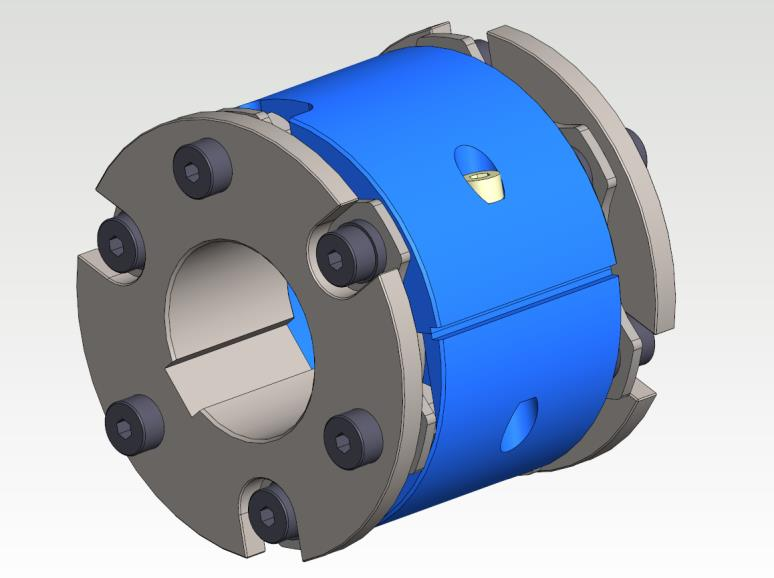

3 MALLISTO DPC Kaksi lamellipakkaa ja väliakseli DPCC Kaksi lamellipakkaa ja radiaalisesti purettava väliakseli lyhyelle akselivälille

4 MITTATAULUKKO MFG DPC-Lamellikytkimien mitat Momentinsiirtokyky ja suurin sallittu pyörimisnopeus ovat ilmoitettu perusmateriaalilla. Taulukon mitta D n on suurin mahdollinen navan halkaisija. Taulukon mitta D on pienin mahdollinen laipan halkaisija. Mitat L n1 /L n2, L ja niiden perusteella määräytyvä L ovat asiakkaan valittavissa. Tyyppi T nom T max n max d 1 /d 2 max D D n L min L n1 /L n2 DBSE min L2 min C Vääntöjäykkyys Nm/rad ,6 5,2 0, ,5 0, ,5 0, ,0 0, ,5 0, ,0 0, ,0 0, ,2 14,4 0, ,6 16,2 0, ,5 0, ,5 1, ,5 1, / JAJ Suuremmat akselikoot saatavilla kysyttäessä. Taulukko 1: Mitat

5 LAMELLIPAKKA Kuvio 1: Lamellipakan rasitukset

6 MATERIAALIT DPC-kytkimien perusmateriaalit: Navat ja väliakselit: S355 Lamellipakka: AISI 301 DPC-kytkimien napojen erikoismateriaalit: DPCRST AiSi304 / AiSI316 DPCHD 42CrMo4 QT DPCAL AlSiMg Normaalisti DPC-kytkimiä ei pintakäsitellä. Saatavilla olevat erikoispintakäsittelyt: Maalaus (Napoja ei maalata) Mustaus ja fosfatointi (vain perusmateriaalit) Anodisointi (vain alumiiniset) Sinkitys ja keltapassivointi Saatavilla olevat lämpökäsittelyt: Nitraus, eli hiilitypetys Induktiokarkaisu Hiiletyskarkaisu (vaatii materiaalimuutoksen)

7 KIINNITYSTARVIKKEET DPC-sarjan metallilamellikytkimissä käytetään vain DIN/ISO - standardin mukaisia kiinnitystarvikkeita helpottamaan logistiikkaa ja huoltoa. Alkuperäisiä heikomman lujuusluokan kiinnitystarvikkeita ei saa käyttää. Lamellipakan soviteruuveja ei saa pyörittää rei issään. Kaikki ruuvit ovat vähintään lujuusluokkaa 8.8, tapauskohtaisesti lujempia. Kiristysmomentit Arvot annettu kevyesti öljytyille kierteille Tyyppi Kierre Kiristysmomentti DPC-20 M4 4 DPC-22 M5 8 DPC-30 M5 8 DPC-40 M6 15 DPC-52 M8 35 DPC-65 M10 67 DPC-80 M10 67 DPC-90 M DPC-105 M DPC-115 M DPC-120 M DPC-135 M Kiinnitystarvikkeet ovat lähtökohtaisesti joko fosfatoitu tai sinkitty. Ruostumattomat kiinnitystarvikkeet ovat saatavilla erikseen. Kiristys tulee tehdä momenttiavaimella taulukon 2 mukaan. Annetuista arvoista ei saa poiketa, sillä väärä kiristysmomentti muuttaa kytkimen momentinsiirtokykyä. Taulukko 2: Kiristysmomentit

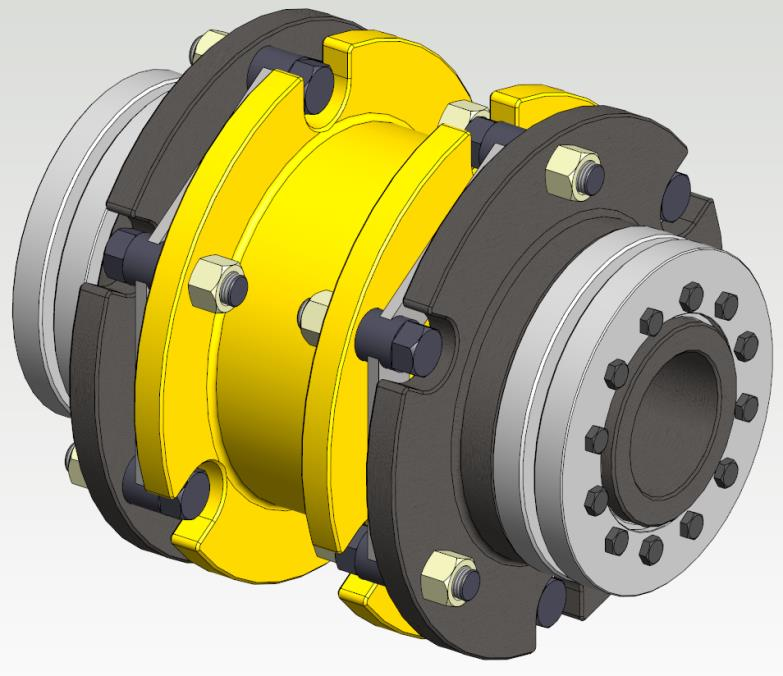

8 LIITÄNNÄT AKSELEILLE Yleisin kytkimen kiinnitystapa akselille on sovitereikä ja kiilaura. Kuvio 2: DPC-SD Lamellikytkin ulkopuolisilla MAV kitkaliitosholkeilla DPC-kytkimiä on saatavilla suurella määrällä erilaisia sovitteita: Reikä + kiilaura tai useampi kiilaura MAV ulko- ja sisäpuoliset kitkaliitosholkit Sovitereikä öljyirrotusurilla Kartioreikä DIN5480 uritus Muotoakselit Laippaliitokset esim. kardaaneille Sovitteet määritellään aina asiakkaan tarpeen mukaan. Tarvittava liitäntä voi olla myös mitoitusperuste koko kytkimelle, esimerkiksi suuret akselit ja pieni momentinsiirtokykytarve.

9 Kulmapoikkeama kw [ ] POIKKEAMAT Aksiaalipoikkeama k a [mm] 1,70 1,53 1,36 1,19 1,02 0,85 0,68 0,51 0,34 0,17 0 Sallittu radiaalipoikkeama k r [mm] , ,29 0, ,29 0,58 0, ,29 0,58 0,86 0, ,29 0,58 0,86 1,15 0, ,29 0,58 0,86 1,15 1,44 0, ,29 0,58 0,86 1,15 1,44 1,73 0, ,29 0,58 0,86 1,15 1,44 1,73 2,02 0, ,29 0,58 0,86 1,15 1,44 1,73 2,02 2,30 0,1-0 0,29 0,58 0,86 1,15 1,44 1,73 2,02 2,30 2, ,29 0,58 0,86 1,15 1,44 1,73 2,02 2,30 2,59 2,88 Taulukko 3: Poikkeamat Erikoismallien suurimmat sallitut linjausepätarkkuudet löytyvät kytkinkohtaisesta kokoonpanopiirustuksesta. Taulukossa 4 esitetyt poikkeamat pätevät normaalissa käytössä olevalle, enintään / min. pyörivälle kytkimelle. Taulukosta voidaan todeta kaksi muuta poikkeamaa jos yksi poikkeama on tiedossa. Poikkeamien summa voidaan laskea seuraavasti: k k wtod wmax k k rtod r max k k atod amax 1

10 POIKKEAMAT Kaavio 1: Kulmavirheen ja pyörimisnopeuden vaikutus momentinsiirtokykyyn (suuntaa antava).

11 POIKKEAMAT Kaavio 2: Väliakselin pituuden vaikutus kriittiseen pyörimisnopeuteen (suuntaa antava).

12 ASENNUS JA HUOLTO Väärin kiristetty ruuvi voi aueta käytössä ja vahingoittaa kytkintä. Kytkimen osien muokkaaminen esimerkiksi hitsaamalla on ehdottomasti kielletty. Epätarkka linjaus johtaa kytkimen ennenaikaiseen kulumiseen. DPC-kytkimen yleinen asennusohje: Linjaa käyttävä ja käytettävä kone vähintään 1/10 taulukossa 3 esitettyihin arvoihin. Puhdista kytkin ulkoa siihen sopivalla liuottimella. Kiinnitä huomiota erityisesti napojen pintoihin. Varmista navan ja akselin mitat Lämmitä napaa tarvittaessa max. 130 ⁰C, ja jäähdytä akselia esimerkiksi hiilihappojäällä. Asenna napa akselille ja anna sen jäähtyä ennen holkin asennusta. Kiinnitä lamellipakat joko napoihin tai väliakseliin kolmella ruuvilla niin, että ruuvin kanta on navan pintaa vasten. Pidä soviteruuvia paikoillaan kiristyksen aikana, ja kiristä lamellipakka mutteria pyörittämällä. Asenna väliakseli paikoilleen lopuilla kolmella ruuvilla. Varmista ruuvien kireys ja asenna kytkinsuoja paikoilleen. DPC-kytkimen tarkastus ja huolto: Puhdista kytkin ulkoa siihen sopivalla liuottimella. Kiinnitä huomiota erityisesti napojen ulkopintoihin. Tarkasta osien kunto silmämääräisesti kiinnittäen huomiota erityisesti lamellipakkaan. Pakka ei saa olla taipunut tai lamellit selvästi irti toisistaan. Tarkastus suositellaan suoritettavan vähintään kerran vuodessa.

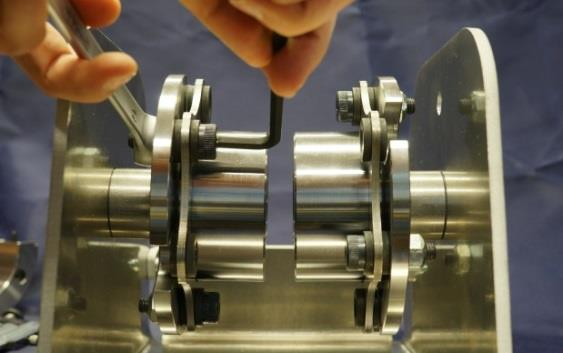

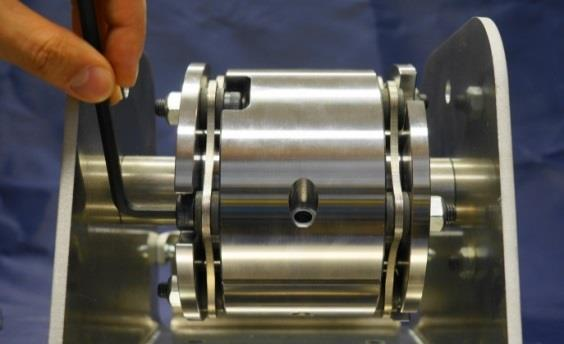

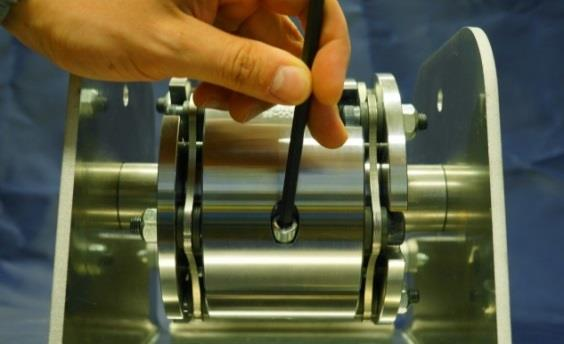

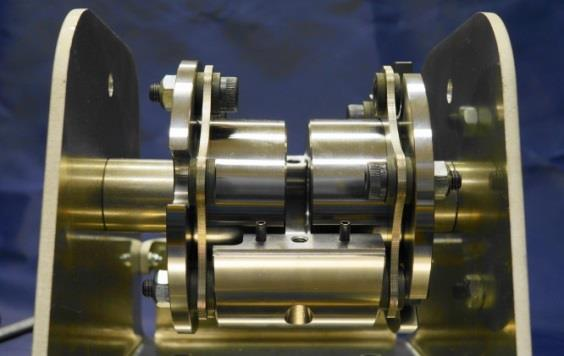

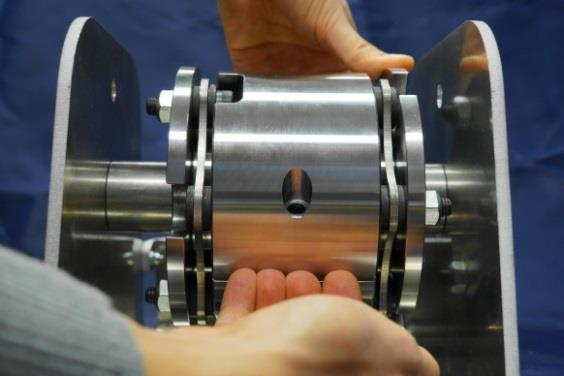

13 DPCC - ASENNUS JA HUOLTO Kuvio 3: DPCC-kytkimen purku.

14 DPCC - ASENNUS JA HUOLTO Soviteruuvit aukaistaan ja kiristetään mutteria pyörittämällä. DPCC-kytkin vaatii akseleiden päiden välille vähintään lamellipakan paksuuden verran tilaa. Mikäli tämä ehto toteutuu, on kytkin purettavissa siirtämättä koneita kuvion 3 mukaan: 1. Kytkin asennettuna koneiden väliin 2. Irrota väliakselin puolikkaiden kiinnitysruuvit 3. Irrota lamellipakka vaihteen päästä väliakselista 4. Irrota lamellipakka koneen päästä navan laipasta 5. Erota väliakselin puolikkaat kampeamalla 6. Väliakselin puolikas irrotettuna 7. Väliakseli irrotettuna 8. Irrota lamellipakat napojen laipoista 9. Lamellipakat voi nyt vaihtaa irrottamatta napoja ja siirtämättä koneita. Asennus tapahtuu päinvastaisessa järjestyksessä

YLEISET TAKUUEHDOT Kytkimen vaihdosta aiheutuvia välillisiä kuluja, kuten tuotannon menetystä, ei korvata. Takuuehdot DPC-kytkimille: Asiakas on toimittanut MFG:lle riittävät mitoitustiedot käytöstä.

15 YLEISET TAKUUEHDOT Kytkimen vaihdosta aiheutuvia välillisiä kuluja, kuten tuotannon menetystä, ei korvata. Takuuehdot DPC-kytkimille: Asiakas on toimittanut MFG:lle riittävät mitoitustiedot käytöstä. Asennuksen yhteydessä on dokumentoitu ruuvien kiristysmomentit ja linjaustarkkuus. Kytkin on asennettu sille alun perin osoitettuun käyttöön eikä käyttöä ole olennaisilta osin muutettu ennen asennusta tai käytön aikana. Kytkimessä on käytetty vain sen mukana toimitettuja kiinnitystarvikkeita. Kytkintä ei ole vahingoitettu asennuksessa esimerkiksi liiallisella lämmityksellä tai mekaanisesti vaurioitettu ulkoisin avuin. Kytkin on säilytetty ennen asennusta asianmukaisesti suojassa esimerkiksi syövyttäviltä aineilta. Asiakas ei ole muuttanut kytkintä koneistamalla, hitsaamalla tai muuten materiaalia poistamalla tai lisäämällä.

16 REFERENSSIT Terästeollisuus: Outokumpu Stainless Prosessiteollisuus: ECP Group Visedo Oy
