1 MFG KYTKINTARJONTA Versio 17.1 / / TEV MFG Components Oy Pajatie 1, Tohmajärvi mfgcomponents@mfg.fi

2 OMA AKSELIKYTKINMALLISTOMME HAMMASKYTKIMET LAMELLIKYTKIMET KUORIKYTKIMET TAPPIKYTKIMET MURTOSOKKA- KYTKIMET ERIKOISKYTKIMET

3 GC HAMMASKYTKIMET Hammaskytkin on vääntöjäykkä akselikytkin, joka siirtää verrattain suuren vääntömomentin fyysiseen kokoonsa nähden. Bombeerattu hammastus mahdollistaa pienet kulmaja säteispoikkeamat akseleiden välillä, ja hammastuksen pituudella voidaan saavuttaa pitkiäkin aksiaalisliikkeitä, joten kytkin luetaan kuuluvan joustaviin akselikytkimiin. Akselikytkin siirtää momentin akselilta napaan tyypillisesti kiilaliitoksella, josta momentti välitetään navan ulkopuolisen hammastuksen kautta holkin sisäpuoliseen hammastukseen. Kytkinpuolikkaiden välillä momentti siirtyy holkkien ruuviliitoksella käyttävältä akselilta käytettävälle akselille. Hammaskytkin on oikein huollettuna ja mitoitettuna pitkäikäinen, ja toimintavarma kytkinmalli, joka on helppo räätälöidä sopimaan kohteeseen kuin kohteeseen. MFG:n hammaskytkinmallisto kattaa akselikoot mm aina Nm maksimimomenttiin saakka.

XL Koot L Koot S Koot GC HAMMASKYTKIMET GC-hammaskytkimien mitat S koot GC-50 - GC-220 L koot GC-240 - GC-600 XL koot, GC-700 - GC-1000 T1, 1 napa käännetty T2, 2 napaa käännetty Tyyppi T nom T max n

20 50 91 93 208 43 45 100 57 M5 1 3 8 5 8 10 7 10 12 GC-65 3 550 7 100 6 700 8,7 0,022 148 250 105 83 20 65 131 136 316 50 65 150 72 M8 1 6 16 15 20 24 20 26 32 GC-75 6 100 12 200 5 200 13 0,044 169

37 800 3 600 37 0,270 233 300 186 160 40 120 211 216 416 90 105 200 144 M10 1 6 16 17 24 31 24 34 44 GC-135 25 300 50 600 3 250 43 0,380 254 300 204 175 40 135 231 236 418 100 115 200 156 M12 1 6 18

4 XL Koot L Koot S Koot GC HAMMASKYTKIMET GC-hammaskytkimien mitat S koot GC-50 - GC-220 L koot GC GC-600 XL koot, GC GC-1000 T1, 1 napa käännetty T2, 2 napaa käännetty Tyyppi T nom T max n max M J D D max D h D n D1/D2 min D1/D2 max L min L L max L nmin L n 1/L n 2 L nmax D ph M S min S S max S 1min S 1 S1 max S2 min S 2 S2 max Nm Nm mm GC ,6 0, M GC ,7 0, M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC M GC M GC M GC M GC M GC M GC M GC M / min kg Kgm 2 L min & L max mitat annettu vakionavan pituudelle L n Aksiaalisisku voidaan laskea akseleiden päiden välin mitasta S: S max - S min = Isku Massahitausmomentti J on annettu maksimiporaukselle D max Massa M is given on annettu keskivertoporaukselle (D min + D max /2) Suurin sallittu pyörimisnopeus n max on annettu rasvavoidellulle kytkimelle ilman tasapainotusta Vain suuntaa antava taulukko, tarkat tiedot myynnistämme. Päivitetty :26

DPC LAMELLIKYTKIMET Teräslamellikytkin on vääntöjäykkä, välyksetön ja joustava akselikytkin, joka sallii verrattain suuren kulmaja säteisvirheen akseleiden välillä.

5 DPC LAMELLIKYTKIMET Teräslamellikytkin on vääntöjäykkä, välyksetön ja joustava akselikytkin, joka sallii verrattain suuren kulmaja säteisvirheen akseleiden välillä. Teräslamelli kestää hyvin lämpöä ja on huoltovapaa, joten kytkin soveltuu mm. kohteisiin, joissa esimerkiksi lämpötila on liian korkea perinteisellä kumielementillä varustetulle kytkimelle, tai välyksettömyys on tärkeää. Oikein linjattuna ja mitoitettuna lamellikytkin kestää vähintään yhtä kauan kuin käyttävät koneet, eikä se vaadi silmämääräistä tarkastusta monimutkaisempia huoltotoimia. Lamellipakan kunnon voi tarkistaa koneiden käydessä strobovalaisimella. MFG:n vakiolamellikytkinmallisto kattaa akselikoot mm, mutta myös suurempia kokoja on saatavilla kysymällä. DPCC-malli mahdollistaa myös lyhyen akseleiden päiden välin, jolloin kytkintä voidaan käyttää korvaamaan esimerkiksi hammaskytkin.

6 DPC LAMELLIKYTKIMET MFG DPC-Lamellikytkimien mitat Tyyppi T nom T max n max d 1 /d 2 max D D n L min L n1 /L n2 DBSE min L2 min C Vääntöjäykkyys Nm/rad ,6 5,2 0, ,5 0, ,5 0, ,0 0, ,5 0, ,0 0, ,0 0, ,2 14,4 0, ,6 16,2 0, ,5 0, ,5 1, ,5 1, / JAJ Vain suuntaa antava taulukko, tarkat tiedot myynnistämme.

KKT KUORIKYTKIMET Kuorikytkin on yksinkertainen, jäykkä kytkin kahden koneen liittämiseksi toisiinsa tai esimerkiksi pitkän akselin jatkamiseksi.

DIN-standardin mukainen kuorikytkin on valurautainen ja verrattain suuri, joten MFG on kehittänyt siitä oman teräksisen versionsa.

7 KKT KUORIKYTKIMET Kuorikytkin on yksinkertainen, jäykkä kytkin kahden koneen liittämiseksi toisiinsa tai esimerkiksi pitkän akselin jatkamiseksi. Yleisimmät käyttökohteet ovat siltanosturit ja sahateollisuus, sekä erilaiset pystysekoittimet. DIN-standardin mukainen kuorikytkin on valurautainen ja verrattain suuri, joten MFG on kehittänyt siitä oman teräksisen versionsa. Teräksinen kuorikytkin on välyksetön ja selvästi standardikytkintä pienempi, joten se soveltuu erityisesti käyttöihin, joissa on korkea pyörimisnopeus tai tilaa akselin ympärillä on vähän. Kytkin on asennettavissa ja purettavissa siirtämättä koneita, eikä vaadi huoltoa. MFG:n kuorikytkinmallisto kattaa akselikoot mm, mutta myös suurempia kokoja on saatavilla kysymällä. Eri materiaalivaihtoehtoja on paljon, ja kuorikytkintä on saatavilla myös ruostumattomana ja haponkestävänä. Pystykäyttöihin tarkoitettu KKT3 on varustettu erillisellä rajoitinlevyllä.

8 Varastokoot KKT KUORIKYTKIMET KKT-Kuorikytkimien mitat, Tyyppi 1 ja 2 Vain suuntaa antava taulukko, tarkat tiedot myynnistämme. Koko d D L Toleranssi Vääntömomentti (Nm) Maks. Pyörimisnopeus 1 / min Ruuvit T1 (Nm) T2 (Nm) Kpl Massa (kg) KKT V M ,6 KKT V M ,2 KKT V M ,3 KKT U M ,4 KKT U M ,8 KKT U M ,9 KKT U M ,7 KKT U M ,8 KKT U M ,8 KKT U M ,9 KKT U M ,2 KKT U M ,8 Päivitetty :36

TK TAPPIKYTKIMET Tappikytkin on hyvin tunnettu ja hyväksi todettu, erittäin varmatoiminen akselikytkin, joka sallii verrattain

Erityisesti kaivosteollisuudessa suositun tappikytkimen kestoikä on yleensä vähintään yhtä pitkä kuin liitettyjen koneiden, eikä

Joustoelementit ovat vaihdettavissa purkamatta kytkintä, ja niiden materiaalivalinnalla voidaan vaikuttaa kytkimelle sallittuun

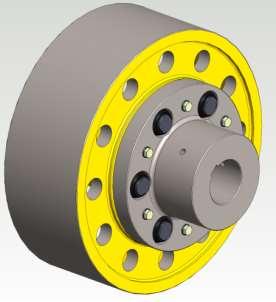

9 TK TAPPIKYTKIMET Tappikytkin on hyvin tunnettu ja hyväksi todettu, erittäin varmatoiminen akselikytkin, joka sallii verrattain suuria poikkeamia akseleiden välillä, sekä tasoittaa vääntövärähtelyä. Erityisesti kaivosteollisuudessa suositun tappikytkimen kestoikä on yleensä vähintään yhtä pitkä kuin liitettyjen koneiden, eikä se vaadi huoltoa silmämääräisiä tarkastuksia lukuun ottamatta. Joustoelementit ovat vaihdettavissa purkamatta kytkintä, ja niiden materiaalivalinnalla voidaan vaikuttaa kytkimelle sallittuun käyttölämpötilaan. MFG:n tappikytkinmallisto kattaa koot aina 1000mm halkaisijaan saakka, ja helposti räätälöitävä rakenne mahdollistaa myös erikoisversiot esimerkiksi koeajopaikkojen tarpeisiin. Tappikytkin on yleisin SPC-murtosokkakytkimeen yhdistetty kytkinmalli.

10 TK TAPPIKYTKIMET MFG TK-Tappikytkimien mitat Tyyppi T nom T max n max m napa1 m napa2 D 1max D 2max D D n1 D n2 L L n1 /L n2 S min S max B Nm 1 /min. kg mm ,96 1, ,6 1, ,2 3, ,2 4, ,8 6, ,0 8, , , , > > > > > > > > > > > > > > m napa1 ja m napa2 arvot annettu keskikokoiselle reiälle / JAJ Vain suuntaa antava taulukko, tarkat tiedot myynnistämme.

SPC MURTOSOKKAKYTKIMET SPC Murtosokkakytkin on lisäosa, joka voidaan integroida toiseen kytkintyyppiin. Yleisin tapa on integroida murtosokkaosa hammas- tai tappikytkimeen.

Sokkaa muokkaamalla voidaan saavuttaa erilaisia murtomomentteja, jotka tulee aina mitoittaa hieman suuremmiksi kuin käytön suurin mahdollinen käyttömomentti on esimerkiksi käynnistyksessä.

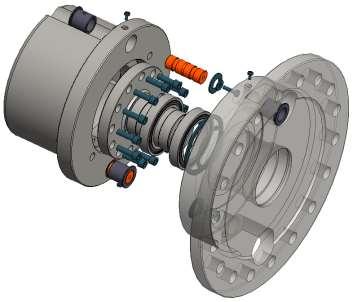

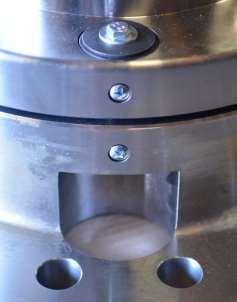

11 SPC MURTOSOKKAKYTKIMET SPC Murtosokkakytkin on lisäosa, joka voidaan integroida toiseen kytkintyyppiin. Yleisin tapa on integroida murtosokkaosa hammas- tai tappikytkimeen. Lisäosan tehtävä on irrottaa käyttävä ja käytettävä kone toisistaan mikäli toinen pysähtyy äkillisesti, suojaten näin käyttöä suuremmilta tuhoilta. Sokkaa muokkaamalla voidaan saavuttaa erilaisia murtomomentteja, jotka tulee aina mitoittaa hieman suuremmiksi kuin käytön suurin mahdollinen käyttömomentti on esimerkiksi käynnistyksessä. Yleisin käyttökohde ovat erilaiset koeajopaikat, joissa häiriöitä on odotettavissa. SPC-kytkinsarja kattaa koot knm murtomomenttiin saakka, mutta myös suurempia on saatavilla. Murtosokkaosassa pyritään käyttämään MFG:n standardoimia osia, jolloin sama sokka voi sopia asiakkaan useampaan käyttöön ja varaosien tarve pienenee.

12 ERIKOISKYTKIMET MFG erikoiskytkimet on suunniteltu juuri asiakkaan tarpeeseen. Rakenteet usein perustuvat joihinkin vakiokytkimiin tai niiden komponentteihin. Tässä generaattorin koeajo kytkin.

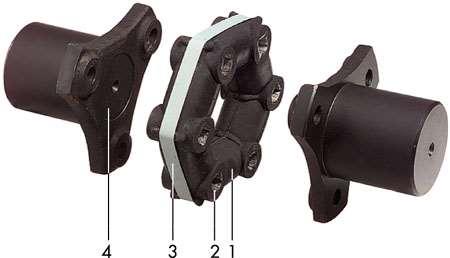

13 AKSELIKYTKIMIEN MAAHANTUONTI MFG tuo Suomeen joustavia kytkimiä ja ns. peruskytkimiä. Myös näihin valmistamme itse räätälöityjä napoja, laippakiinnityksiä yms. Tarkempaa tietoa

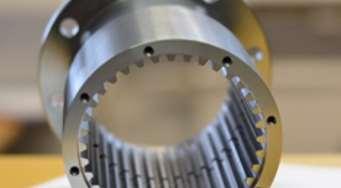

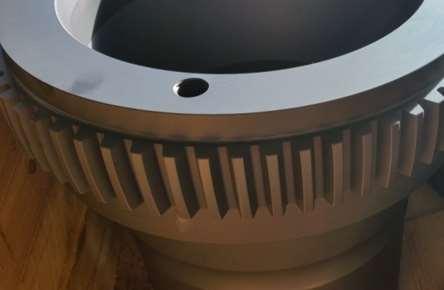

14 VALOKUVIA
