1 SKS Kytkimet ja akseliliitokset KÄYTTÖLAITTEET 1

2 Maan kattavimmasta valikoimasta kytkimet ja akseliliitokset joko vakiorakenteina tai piirustusten mukaisina erikoissovelluksina. JOUSTAVAT KYTKIMET Tähän esitteeseen on koottu lyhyet yhteenvedot SKS Mekaniikka Oy:n tarjoamasta kytkin- ja akseliliitosvalikoimasta, joka kattaa lähes kaikki eri teollisuuden alojen tarvitsemat ratkaisut. Eri kytkintyyppien teknisten esitteiden numerot löytyvät yhteenvetotiedoista. Esitteitä voi tilata puhelimitse teknisestä myynnistämme tai sähköpostilla: Tarkempaa tietoa löytyy myös kotisivuiltamme: Tekninen myyntimme auttaa mielellään kytkimen valintaan liittyvissä kysymyksissä sekä piirustusten mukaan tehtävien erikoisrakenteiden valmistusmahdollisuuksista. SKS-sakarakytkimet Vääntömomenttialue (Mn): 4,9 Nm Nm. Akselin halkaisijoille (d): 6 mm mm. Napojen materiaali: painevalettu alumiini AL, harmaavalurauta GG ja teräs ST. Elementtien vakiokovuus 92 Shore A (muut kovuudet: 64, 80, 95, 98 ). Käyttölämpötila-alue -40 C C, hetkelliset huiput -50 C / +120 C mahdollisia. Navat toimitetaan joko valmiiksi porattuina kiilaurilla ja pidätinruuveilla tai esiporattuina. Tilauksesta myös kartiorei illä ja tuumamitoilla. Hyvä edullinen kytkin esim. moottorin ja vaihteen väliin. Esite nro SKS ES -välyksettömät sakarakytkimet Vääntömomenttialue (Mn): 3 Nm Nm. Akselin halkaisijoille (d): 4 mm - 45 mm. Napojen materiaali: painevalettu alumiini AL. Elementtien vakiokovuus 98 Shore A (muut kovuudet: 64 ja 92 ). Käyttölämpötila-alue -25 C C. Navat toimitetaan joko pidätinruuvi- tai kiristysnaparakenteina. Esite nro JOUSTAVAT KYTKIMET SKS-sakarakytkimet kartioholkeille Vääntömomenttialue (Mn): 17 Nm Nm. Akselin halkaisijoille (d): 10 mm - 90 mm. Napojen materiaali: harmaavalurauta GG. Elementtien vakiokovuus 92 Shore A (muut kovuudet: 64, 80, 95, 98 ). Käyttölämpötila-alue -40 C C, hetkelliset huiput -50 C / +120 C mahdollisia. Esite nro HRC-kytkimet Vääntömomenttialue (M n ): 33 Nm Nm. Akselin halkaisijoille (d): 9 mm mm. Napojen materiaali: harmaavalurauta GG. Käyttölämpötila-alue -40 C C. Navat toimitetaan esiporattuina, valmiiksi porattuina kiilaurilla ja pidätinruuveilla tai kartioholkkiliitoksilla (sisä- tai ulkopuolinen asennus). Esite nro Compoplastic-kytkimet Vääntömomenttialue (M n ): 19 Nm Nm. Akselin halkaisijoille (d): 8 mm mm. Napojen materiaali: harmaavalurauta GG. Käyttölämpötila-alue -30 C C. Navat toimitetaan joko esiporattuina tai valmiiksi porattuina kiilaurilla ja pidätinruuveilla. 2

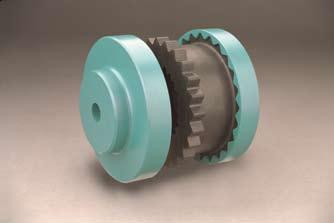

3 JOUSTAVAT KYTKIMET SURE-flex -kytkimet EuroGrip -kytkimet Duraflex-kytkimet Vääntömomenttialue (Mn): 9 Nm Nm. Akselin halkaisijoille (d): 11 mm mm. Napojen materiaali: harmaavalurauta GG. Navat toimitetaan joko esiporattuina tai valmiiksi porattuina kiilaurilla ja pidätinruuveilla. Käyttölämpötila-alue -60 C C. Erittäin hyvän värinänvaimennuskyvyn ansiosta kytkimet soveltuvat suoriin akselikytkentöihin pumpuissa ja kompressoreissa. Esite nro Vääntömomenttialue (Mn): 18 Nm Nm. Akselin halkaisijoille (d): 9 mm - 60 mm. Kytkin on välyksetön. Napojen materiaali: eloksoitu alumiini. Navat toimitetaan esiporattuina, valmiiksi porattuina kiilaurilla ja pidätinruuveilla tai kartioholkkiliitoksilla (sisä- tai ulkopuolinen asennus). Holkin rakenteen ansiosta kytkin toimii myös ylikuormitussuojana. Käyttölämpötila-alue -25 C C. Erittäin hyvän värinänvaimennuskyvyn ansiosta kytkimet soveltuvat suoriin akselikytkentöihin pumpuissa ja kompressoreissa. Esite nro Vääntömomenttialue (Mn): 22 Nm Nm. Akselin halkaisijoille (d): 10 mm mm. Napojen materiaali: teräs. Navat toimitetaan esiporattuina, valmiiksi porattuina kiilaurilla ja pidätinruuveilla tai kartioholkkiliitoksilla. Käyttölämpötila-alue -40 C C. Akselin suuntaisesti halkaistun joustoelementin kiinnitys tapahtuu pystysuuntaisesti, joten käytettävää tai käyttävää konetta ei tarvitse siirtää asennuksen tai irrotuksen aikana. JOUSTAVAT KYTKIMET SKS-rengaskytkimet Megiflex-kytkimet CAD-kuvat Vääntömomenttialue (Mn): 24 Nm Nm. Akselin halkaisijoille (d): 10 mm mm. Napojen materiaali: teräs. Navat toimitetaan kartioholkkiliitoksilla. Käyttölämpötila-alue -50 C C. Vääntömomenttialue (Mn): 10 Nm Nm. Akselin halkaisijoille (d): 10 mm mm. Napojen materiaali: teräs. Navat toimitetaan esiporattuina tai valmiiksi porattuina kiilaurilla ja pidätinruuveilla. Käyttölämpötila-alue -20 C C. Soveltuu hyvin mm. pumppuihin ja generaattoreihin. Esite nro Kysy teknisestä myynnistämme, mitä CAD-kuvia voimme toimittaa sinulle. 3

4 JÄYKÄT KYTKIMET Flexsteel-lamellikytkimet ESCODISC-lamellikytkimet ESCOGEAR-hammaskytkimet Vääntömomenttialue (Mn): 18 Nm Nm. Akselin halkaisijoille (d): 8 mm mm. Valmistusmateriaalit: navat ja väliholkit terästä, lamellipakat ruostumatonta jousiterästä, kiinnitysruuvit erikoisvahvaa terästä. Vääntöjäykkä ja välyksetön, hyvä paikoitustarkkuus. Käyttölämpötila jopa +240 C. Vääntöjäykkyyden ja välyksettömyyden ansiosta, kytkin soveltuu erinomaisesti taajuusmuuttajakäyttöihin. Esite nro Vääntömomenttialue (Mn): maks Nm. Akselin halkaisijoille (d): 370 mm asti. Valmistusmateriaalit: navat ja väliholkit terästä, lamellipakat ruostumatonta jousiterästä, korroosiosuojatut kiinnitysosat. Välyksetön ja huoltovapaa kytkin. Useita rakennevaihtoehtoja eri sovelluksiin. Käyttölämpötila-alue -40 C +270 C. Vääntöjäykkyyden ja välyksettömyyden ansiosta kytkin soveltuu erinomaisesti taajuusmuuttajakäyttöihin. Esite nro Vääntömomenttialue (Mn): maks Nm. Akselin halkaisijoille (d): 1130 mm asti. Korroosiosuojatut osat. Useita rakennevaihtoehtoja eri sovelluksiin. Kytkimen kokoon nähden suuri momentinsiirtokyky. Esite nro JÄYKÄT AKSELILIITOKSET SKS-hammaskytkimet Kuorikytkin DIN 115 Bonfix M 7000 Vääntömomenttialue (Mn): 10 Nm Nm Akselin halkaisijoille (d): 6 mm - 80 mm. Valmistusmateriaalit: navat terästä ja holkki nylonia. Esite nro Vääntömomenttialue (Mn): 25 Nm Nm. Akselin halkaisijoille (d): 20 mm mm. Kahden samankeskeisen akselin liittämiseen. Liitos on jäykkä ja täysin joustamaton. Materiaalina valurauta. Tilauksesta myös muita materiaaleja. Esite nro K6-88/LP91. Vääntömomenttialue (M n ): 140 Nm Nm. Akselin halkaisijoille (d): 14 mm mm. Kahden samankeskeisen akselin kiilattomaan liittämiseen. Liitos on jäykkä ja täysin joustamaton. Käyttölämpötila-alue -50 C C. Esite nro

5 SERVO- JA PULSSIANTURIKYTKIMET Samick-välyksettömät kytkimet Baumann-kokometallikytkimet Metalflex-paljekytkimet Vääntömomenttialue (Mn): 0,4 Nm - 90 Nm. Akselin halkaisijoille (d): 4 mm - 30 mm. Maksimi pyörimisnopeus jopa /min. Navat toimitetaan joko pidätinruuvi- tai kiristysnaparakenteisina. Käyttölämpötila-alue -20 C C. Esite nro Vääntömomenttialue (Mn): 2,5 Nm Nm. Akselin halkaisijoille (d): 4 mm - 60 mm. Maksimi pyörimisnopeus /min. Navat toimitetaan joko esiporattuina tai valmiiksi porattuina kiilaurilla ja pidätinruuveilla. Käyttölämpötila-alue -40 C C (+300 C). Esite nro Vääntömomenttialue (Mn): 1,1 Nm - 62 Nm. Akselin halkaisijoille (d): 3 mm - 40 mm. Maksimi pyörimisnopeus /min. Navat toimitetaan kiristysnaparakenteina. Käyttölämpötila-alue -20 C C. SERVO- JA PULSSIANTURIKYTKIMET Välyksettömät ja vääntöjäykät Jakob-kytkimet - Servo- ja pulssianturikytkimet - Ylikuormakytkimet - Paljekytkimet - Joustavat väliakselikytkimet. Schmidt-kytkimet - Controlflex Vääntömomenttialue (Mn): 0,3 Nm-15 Nm - Semiflex Vääntömomenttialue (Mn): 40 Nm-7000 Nm - Schmidt Vääntömomenttialue (Mn): 35 Nm-6600 Nm - Loewe GK Vääntömomenttialue (Mn): 4 Nm-220 Nm. 5

6 MUUT AKSELILIITOKSET Ylikuormakytkimet Stieber-vapaapyörät Ristinivelet ja nivelakselit Välyksettömät, vakiotoimiset ja kitkatoimiset. Vääntömomenttialue (Mn): 5 Nm Nm. Akselin halkaisijoille (d): 7 mm mm. Napojen materiaali: teräs ja valurauta. Navat toimitetaan esiporattuina tai valmiiksi porattuina kiilaurilla ja pidätinruuveilla. Esite nro Ohitusvapaakytkimenä, indeksikytkimenä tai takaisinpyörinnän estimenä. Vääntömomenttialue (Mn): 2,5 Nm Nm. Akselin halkaisijoille (d): 4 mm mm. Esite nro Vääntömomenttialue (Mn): 2,3 Nm Nm. Akselin halkaisijoille (d): 5 mm - 50 mm. Pituus L = maks. 2 m. Käyttölämpötila-alue -30 C C (lyhytaikaisesti +140 C). Esite nro KIILATTOMAT AKSELILIITOKSET Bonfix Mekaaniset kiinnitysholkit Vääntömomenttialue (Mn): 2 Nm Nm. Akselin halkaisijoille (d): 6 mm mm (tuumamitoilla 7/8-6 ). Käyttölämpötila-alue -50 C C. Esite nro ETP Hydrauliset kiinnitysholkit Vääntömomenttialue (Mn): 7 Nm Nm. Akselin halkaisijoille (d): 6 mm mm (tuumamitoilla 1/4-4 ). Esite nro ETP Ruostumattomat ja erikoisrakenteiset kiinnitysholkit Vääntömomenttialue (Mn): 5 Nm Nm Akselin halkaisijoille (d): 6 mm - 80 mm. Esite nro

7 SÄHKÖMAGNEETTISET KYTKIMET JA JARRUT Kendrion MWM Bonfiglioli Kytkinjarruyksiköt Vääntömomenttialue (Mn): 0,1 Nm Nm. Akselin halkaisijoille (d): 10 mm - 95 mm. Vääntömomenttialue (Mn): 5 Nm Nm. Akselin halkaisijoille (d): 10 mm mm. Esite nro Vääntömomenttialue (Mn): 7,5 Nm - 75 Nm. Suoraan asennettavissa IEC-kokoihin 63, 71, 80, 100 ja 112 sekä laippamalleihin B3, B5 ja B14. MAGNEETIT Tartuntamagneetit Työntö- ja vetomagneetit Työntö- ja vetomagneetit suurille voimille Nimellisjännite: 24 VDC, muut jännitteet tilauksesta. Magneettinen tartuntapinta d= 18 mm mm. Tartuntavoima: 45 N N. Nimellisjännite: 24 VDC / 205 VDC. Suhteellinen käyttöaika: 100 % ED. Iskun pituus: 3 mm - 30 mm. Nimellisjännite: 24 VDC, tasasuuntaajalla 230 VAC /40-60 Hz (205 VDC). Suhteellinen käyttöaika: 100 % ED. Iskun pituus: 5 mm - 30 mm. 7

8 SKS Mekaniikka Oy Martinkyläntie 50, PL 122, FI Vantaa, puhelin , faksi Etelä-Suomi Martinkyläntie 50, PL 122, FI Vantaa, puhelin , faksi Keski-Suomi Hämeenkatu 6 A, FI Tampere, puhelin , faksi Länsi-Suomi Kärsämäentie 23, FI Turku, puhelin , faksi Tavaraosoite Martinkyläntie 50, PL 122, FI Vantaa, puhelin , faksi SKS Group SKS Automaatio Oy SKS Connecto Oy SKS Control Oy SKS Mechatronics Oy SKS Mekaniikka Oy SKS Tohmac Oy SKS Toijala Works Oy SKS Vision Systems Oy SKS Tehnika OÜ (Tallinna, Viro) SKS Group -edustusto (Pietari, Venäjä) SKS Group -edustusto (Shanghai, Kiina) SKS TT d.o.o. (Rijeka, Kroatia) ZAO Connecto (Viipuri, Venäjä) Bonfiglioli Skandinavien AB (Lomma, Ruotsi) Esite nro Pidätämme oikeudet muutoksiin
