GEARex. GEARex Kokoteräksiset kaarihammaskytkimet. Jatkuvan päivityksen alaiset tiedot löytyvät online-tuoteluettelostamme, web-sivustosta

Koko: px
Aloita esitys sivulta:

Download "GEARex. GEARex Kokoteräksiset kaarihammaskytkimet. Jatkuvan päivityksen alaiset tiedot löytyvät online-tuoteluettelostamme, web-sivustosta www.ktr."

Transkriptio

1 107

2 Sisällysluettelo 107 Toiminnan kuvaus 109 Kytkimen valinta 110 Rakenteet FA, FB ja FAB 111 Rakenteet DA, DB ja DAB 112 Rakenteet FH ja DH 113 Poikkeamat 114 Laippojen mitat

3 Toiminnan kuvaus -kaarihammaskytkimet on valmistettu teräksestä. Niiden rasvavoitelu ja toroidinmuotoinen tiivisterengas ovat kansainvälisen standardin mukaiset. Ne muodostavat kahden akselin taipuisan liitoksen siirtäen vääntömomentin muotosulkeisella tavalla sekä kompensoiden akseleiden aksiaali-, radiaali- ja kulmapoikkeamat. -kytkimet soveltuvat yleiseen koneenrakennukseen kaikkialle, missä vaaditaan toimintavarmuutta ja kaarevien hampaiden rasvavoitelulla saavutettavaa pitkää kestoikää. Kytkimet on tarkoitettu asennettavaksi vaakasuoraan, mutta myös pystyasennukseen tarkoitettu erikoisratkaisu löytyy. Kytkimiä on saatavissa useita kokoja: siirrettävät momentit kattavat alueen 930 Nm Nm ja suurin tarjolla oleva akselin läpimitta on Ø = 276 mm. Erikoismateriaaleilla päästään vieläkin suurempiin siirrettäviin vääntömomentteihin. -kytkimet täyttävät AGMA-standardin (American Gear Manufacturer Association) vaatimukset. -kytkimet käyvät pienen kokonsa, keveytensä ja vähäisen massahitausmomenttinsa ansiosta hyvinkin monenlaisiin sovelluksiin. Holkki Napa Holkki Kaarevahampainen napa ( ) Hammastuksen kaarevuudella vältytään tunnetusti reunapaineelta kulma- ja radiaalipoikkeamia kompensoitaessa. Jatkuva rasvavoitelu vähentää vielä hammastuksen kitkaa, joten kytkin on käytännössä lähes kulumaton koko käyttöikänsä ajan. Kootun ja asennetun kytkimen säännöllinen ja varma voitelu on taattu kumpaankin kytkinholkkiin toisiaan vastapäätä sijoitettujen voiteluyhteiden avulla. Näin koko -kytkimessä on kaikkiaan neljä voiteluyhdettä 90 asteen välein. Kytkimen sisäosat on tiivistetty toroidinmuotoisten tiivisterenkaiden (NBR 70 ShA) avulla. Voiteluaineiden pääsy akselikiiloihin asennuksen aikana on estettävä. Ex-suojaus -kytkimet soveltuvat käytettäväksi voimansiirtoon räjähdysvaarallisissa kohteissa. Kytkimet on sertifioitu EU-direktiivin 94/9/EU (ATEX 95) mukaisesti kategorioihin 2G/2D, joten niiden käyttö on sallittu luokitelluilla alueilla G1, G2, D21 ja D22. Tyyppikoestussertifikaatti sekä käyttö- ja asennusohjeet löytyvät web-osoitteesta 109

4 Kytkimen valinta Kytkin on mitoitettava siten, ettei sen sallittu kuormitus ylity missään toimintaolosuhteissa. Todellisia kuormia on verrattava tässä tarkoituksessa kytkimen sallittuihin parametreihin. 1 Kytkimen valinta Kytkin valitaan nimellismomentin (T KN ) mukaan. Tätä varten tulee ottaa huomioon voimanlähteen vastaavat parametrit, ks. käynnistyskerroin S Z ja käyttökerroin S B. Käynnistyskerroin S Z Käynnistystaajuus/h S Z 1,0 1,2 1,4 2 Kytkimen kuormitus Kuorman luonne Käyttökerroin S B Toiminnan ominaisuudet Käytettävät koneet Käyttökerroin T KN $ T NS T NS = T N S Z S B Tasainen Jatkuva käyttö, ei yli- eikä sysäyskuormitusta. Käynnistyksiä harvoin. Sähkögeneraattorit Radiaalipumput Kevyet tuuletinkäytöt 1,00 P T N [Nm] = 9550 AN/LN [kw] n [1/min] T KN = kytkimen nimellisvääntömomentti T N = käyttävän koneen vääntömomentti TNS = käyttävä momentti eri kertoimineen S Z = käynnistyskerroin S B = käyttökerroin 3 Käynnistysmomentti Koneen sallittu käynnistysmomentti ei saa ylittää kytkimen nimellisvääntömomentin kaksinkertaista arvoa. 4 Kytkimen navan akselikiilan sallittu kuormitus Asiakkaan on varmistettava akselin ja navan välisen liitoksen kestävyys. Sallittu pintapaine selvitetään standardin DIN 6892 (menetelmän C) mukaisesti. 5 Sallittu lämpötila-alue Kytkintä voidaan käyttää lämpötila-alueella C. 6 Valintaesimerkki Sähkömoottori: 30 kw Sovellus: tekstiilikone Akselin Ø: 70/65 mm Käyntinopeus: 250 1/min Käynnistystaajuus: < 10/h Käynnistysmomentti: 2,5 T KN Tulos: 30 kw T N = /min T N = 1146 Nm Kevyt Keskiraskas Raskas Erittäin raskas Moniportaiset radiaalikompressorit Mäntäpumput Raskaat tuulettimet ja Jatkuva käyttö, ylikuormitus puhaltimet) vähäistä ja lyhytaikaista, Nesteiden sekoittimet sysäyskuormitusta harvoin. Kiintoainesekoittimet Tekstiilikoneet Työstökoneet Hihnakuljettimet Hissit ja elevaattorit Mäntäkompressorit, nostinkäytöt Katkonainen käyttö, jonkin Rullauskoneet, kumille ja polyamidille tarkoitetut kalanterit verran sysäyskuormitusta ja lyhytaikaista keskisuurta Kalanterit ylikuormitusta. Valssilaitoskäytöt Kylmävalssaimet, ei suunnanvaihtoa Terästeollisuuden siltanosturit Kumin ja polyamidin sekoittimet Nosturit (raskaasti kuormitettavat) Käyttö, jossa esiintyy raskasta sysäys- Puuhiomot, merivaihteet kuormitusta usein. Henkilökuljettimet Kuormituksen suunnan Kaivostuulettimet usein toistuva vaihtuminen. Kääntöpöydät Korkea turvataso. Kylmävalssaimet, ei suunnanvaihtoa Kylmävalssaimet, suuntaa vaihtavat Kuumavalssaimet Suuntaavaihtavat valssaimet Terästeollisuuden raskaasti Hyvin raskas, usein kuormitetut käytöt toistuva ylikuormitus, Halkaisukoneet kuormituksen äkilliset Hiomakoneet suunnanvaihdot. Sakset ja leikkurit Murskaimet 1,25 1,50 2,00 2,50 T NS = 1146 Nm 1 1,25 T NS = 1432,5 Nm Valittava kytkin: 15 (T KN = 2000 Nm) Koneen käynnistysmomentti on 2,5-kertainen nimellismomenttiin nähden (3581 Nm). (sallittu arvo = 2 T KN = 4000 Nm) 110

5 Rakenteet FA, FB ja FAB l Kaksoiskardaaninen kaarihammaskytkin l Kaikenlaisiin yleisen koneenrakennuksen sovelluksiin l Kompensoi akselin aksiaali-, radiaali- ja kulmapoikkeamat l Saatavissa ISO-standardin mukaisella valmisporauksella, standardin DIN 6885 lehden 1 mukaisella kiilauralla sekä kartio- ja tuumaporauksilla l Tarkoitettu asennettavaksi vaakasuoraan l Korotetut nimellismomentit mahdollisia erikoismateriaaleilla l -hyväksytty EU-direktiivin 94/9/EU mukaisesti Rakenne FA Rakenne FB Rakenne FAB Tekniset tiedot Koko Vääntömomentti Paino max. porauksella Massahitausmomentti Max. nopeus Vaarnaruuvit (10.9) [Nm] [kg] max. porauksella [1/min] T KN T Kmax. Holkki Napa Yhteensä [kgm 2 ] z M T A [Nm] ,748 0,553 2,73 0, M ,878 1,119 6,38 0, M ,602 2,089 9,94 0, M ,432 3,564 16,83 0, M ,829 6,184 25,21 0, M ,705 9,868 41,25 0, M ,883 16,065 58,14 0, M ,724 21,419 77,08 1, M ,661 29, ,40 2, M ,522 40, ,41 3, M ,822 52, ,44 4, M ,521 85, ,20 9, M Max. valmisporaus Rasva- Koko Esiporaus [mm] täytös d 1 ; d 2 l 1, l 2 E FA E FB E FAB L FA L FB L FAB L 3 D D A1 D A2 F 1) d 3 1) [dm 3 ] , , , , , , , , , , , , , , ,50 1) Kytkimen linjauksen tai tiivisterenkaiden vaihdon vaatima tila 2) Rasvatäytöksen määrä kummassakin kytkinpuoliskossa Tilausesimerkki: FA 10 d 1 Ø 50 d 2 Ø 50 Kytkimen koko ja rakenne standardin DIN 6885 lehden 1 muk. standardin DIN 6885 lehden 1 muk. 111

6 Rakenteet DA, DB ja DAB l Kaksoiskardaaninen kaarihammaskytkin l Kaikenlaisiin yleisen koneenrakennuksen sovelluksiin l Kompensoi akselin aksiaali-, radiaali- ja kulmapoikkeamat l Saatavissa ISO-standardin mukaisella valmisporauksella, (sovite H7), standardin DIN 6885 lehden 1 mukaisella kiilauralla sekä kartio- ja tuumaporauksilla l Tarkoitettu asennettavaksi vaakasuoraan l Korotetut nimellismomentit mahdollisia erikoismateriaaleilla Rakenne DA Rakenne DB Rakenne DAB Max. valmis- Tasva- Koko Esiporaus poraus [mm] täytös d 1 ; d 2 l 1, l 2 E DA E DB E DAB L DA L DB L DAB L 3 D D A1 D A2 F 1) d 3 1) [dm 3 ] , , ) Kytkimen linjauksen tai tiivisterenkaiden vaihdon vaatima tila 2) Rasvatäytöksen määrä kummassakin kytkinpuoliskossa Tekniset tiedot Koko Vääntömomentti Paino max. porauksella Massahitausmomentti Max. nopeus Vaarnaruuvit (10.9) [Nm] [kg] max. porauksella [1/min] T KN T Kmax. Holkki Napa Yhteensä [kgm 2 ] z M T A [Nm] , M , M , M , M Tilausesimerkki: 112 DA 80 d 1 Ø 300 d 2 Ø 300 Kytkimen koko ja rakenne standardin DIN 6885 lehden 1 muk. standardin DIN 6885 lehden 1 muk.

7 Rakenteet FH ja DH l Suuremmille akselietäisyyksille tarkoitettu kytkinversio l Rakenne FH yksiosaisella -holkilla, koot l Rakenne DH jakautuvalla -holkilla, koot l Korkeammat vääntömomentit mahdollisia erikoismateriaaleilla l Saatavissa ISO-standardin mukaisella valmisporauksella, (sovite H7), standardin DIN 6885 lehden 1 mukaisella kiilauralla sekä kartio- ja tuumaporauksilla Rakenne FH Rakenne DH M , , M , M , M , M , M , , M , , M , M , M , M , M M ) Kytkimen linjauksen tai tiivisterenkaiden vaihdon vaatima tila 2) Rasvatäytöksen määrä kummassakin kytkinpuoliskossa L H = E H + l 1 + l 2 Asiakkaan antamien tietojen mukaan Vääntömomentti Max. valmisporaus [mm] täytös Rasva- Vaarnaruuvit (10.9) Koko [Nm] Esiporaus T KN T Kmax. d 1 ; d 2 l 1, l 2 D D A1 D A2 L H E H F 1) d 3 1) z M T A [Nm] [dm 3 ] M6 15 0, M8 36 0, M ,08 Tilausesimerkki: FH 10 d 1 Ø 50 d 2 Ø Kytkimen koko ja rakenne std:n DIN 6885 lehd. 1 muk. std:n DIN 6885 lehd. 1 muk. Akseleiden etäisyysmitta E H 113

8 Poikkeamat Aksiaalipoikkeama Radiaalipoikkeama Kulmapoikkeama Poikkeamat Koko Max. aksiaalipoikkeama Suurimmat sallitut poikkeamat 1) DKa [mm] DKr [mm] DKw [ ] 10 ± 0,4 15 ± 0,5 20 ± 0,6 25 ± 1,0 ± 0,8 30 ± 1,0 35 ± 1,0 40 ± 1,2 45 ± 1,4 50 ± 1,6 0,5 / napa 55 ± 1,5 ± 1,8 60 ± 2,0 70 ± 2,2 80 ± 2,5 85 ± 2,8 ± 2,0 90 ± 3,0 100 ± 3,2 1) Poikkeamaluvut ovat maksimiarvoja, jotka eivät saa esiintyä samanaikaisesti. Mikäli sekä radiaaliettä kulmapoikkeamaa esiintyy yhtaikaa, on maksimiarvoja redusoitava. (Ks. laskentaesimerkit ja diagrammi). Esimerkki 1: DKr = 30 % DKw = 70 % Esimerkki 2: DKr = 60 % DKw = 40 % Kulmapoikkeama DKw % Þ 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Radiaalipoikkeama DKr % Þ 114

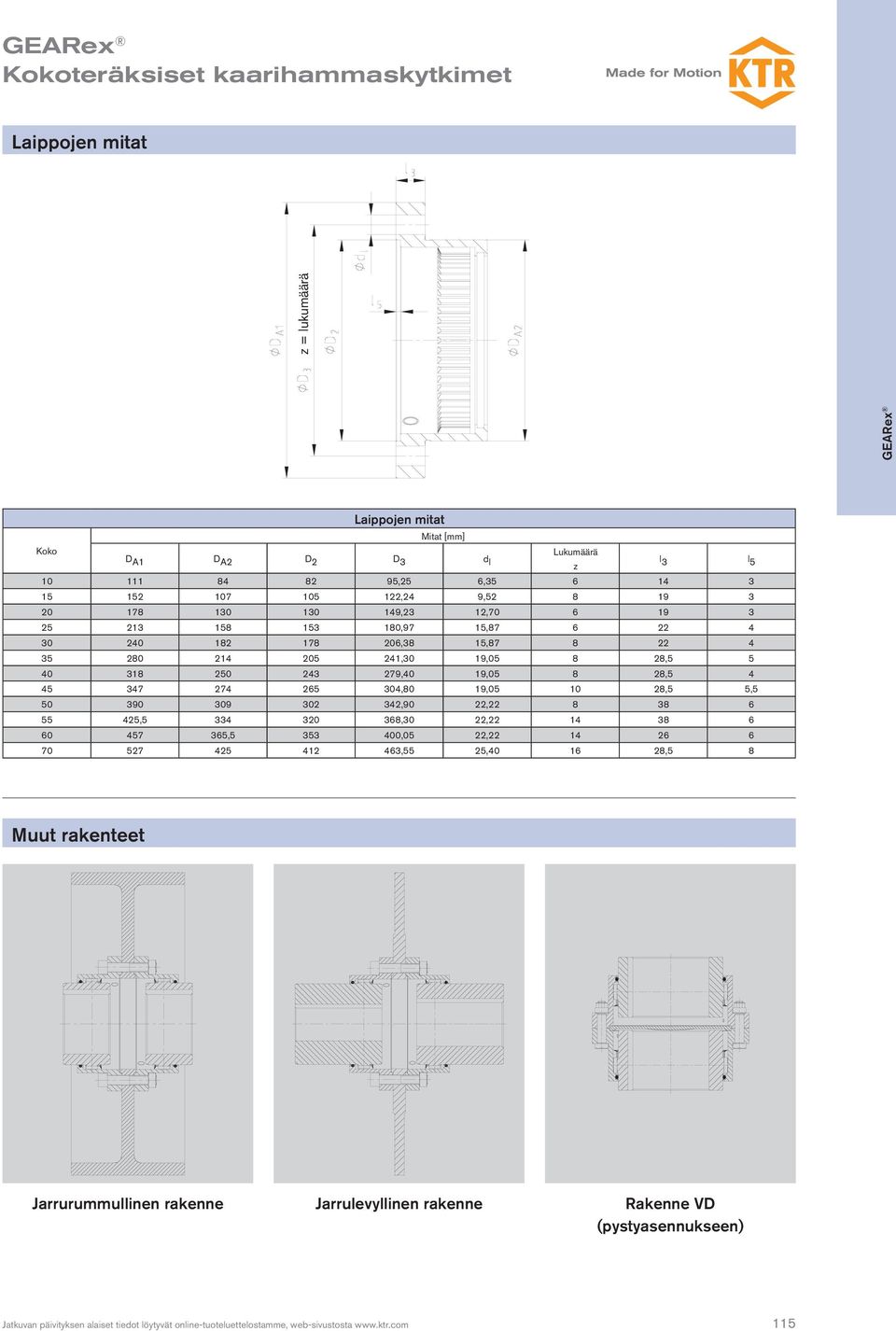

9 Laippojen mitat z = lukumäärä Laippojen mitat [mm] Koko Lukumäärä D A1 D A2 D 2 D 3 d l z l 3 l ,25 6, ,24 9, ,23 12, ,97 15, ,38 15, ,30 19, , ,40 19, , ,80 19, ,5 5, ,90 22, , ,30 22, , ,05 22, ,55 25, ,5 8 Muut rakenteet Jarrurummullinen rakenne Jarrulevyllinen rakenne Rakenne VD (pystyasennukseen) 115

10 116
