2 MALLISTO GC Pienet koot GC-50 GC-200 GCL Pitkällä liikevaralla GC Suuret koot GC-220 GC-600 GCT Murtosokilla GCY Yksiosainen ulkoholkki GCTELA Telan päähän kulmasäädöllä GCDE Kytkettävä malli GCB Jarrulevy ulkoholkkien välissä GCOB Jarrulevy ulkoholkkien välissä, offsetillä GCV Pystykäyttöön GCX Väliakselilla GCJ Ulkoholkit akseleilla GCTAM Rullainkytkin

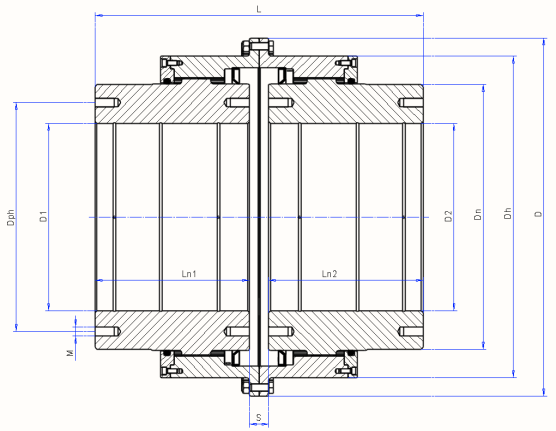

3 XL Koot L Koot S Koot MITTATAULUKKO Taulukko 1: Mitat GC-hammaskytkimien mitat S koot GC-50 - GC-220 L koot GC GC-600 XL koot, GC GC-1000 T1, 1 napa käännetty T2, 2 napaa käännetty Tyyppi T nom T max n max M J D D max D h D n D1/D2 min D1/D2 max L min L L max L nmin L n 1/L n 2 L nmax D ph M S min S S max S 1min S 1 S1 max S2 min S 2 S2 max Nm Nm 1 / min kg Kgm 2 mm GC ,6 0, M GC ,7 0, M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC , M GC M GC M GC M GC M GC M GC M GC M GC M L min & L max mitat annettu vakionavan pituudelle L n Aksiaalisisku voidaan laskea akseleiden päiden välin mitasta S: S max - S min = Isku Massahitausmomentti J on annettu maksimiporaukselle D max Massa M is given on annettu keskivertoporaukselle (D min + D max /2) Suurin sallittu pyörimisnopeus n max on annettu rasvavoidellulle kytkimelle ilman tasapainotusta Päivitetty :26

4 MATERIAALIT GC-kytkimien perusmateriaalit: Ulkoholkki ja napa: 42CrMo4 QT EN Tai GRP 800 Valu Päätylaipat: S235 EN Väliakselit ja liitäntäosat: S355 EN GC-kytkimien erikoismateriaalit: AISI304 / AISI316 / AISI410 (GCRST) 34CrNiMo6 (GCHD) AlSiMg (GCAL) Normaalisti GC-kytkimiä ei pintakäsitellä. Saatavilla olevat erikoispintakäsittelyt: Maalaus (Napoja ei maalata, väliakselit tyypillisesti maalattu RAL1021) Mustaus ja fosfatointi (vain perusmateriaalit) Anodisointi (vain alumiiniset) Sinkitys ja keltapassivointi Saatavilla olevat lämpökäsittelyt: Nitraus, eli hiilitypetys Induktiokarkaisu (vain hampaat) Hiiletyskarkaisu (vaatii materiaalimuutoksen)

5 VALMISTUS Hyödynnämme hammaskytkimien valmistuksessa uusinta 5 akselista koneistustekniikkaa, video,

6 TIIVISTEET Tiivisteet tulee säilyttää irti kytkimestä, mikäli varastointiaika on useita kuukausia Laippaliitoksen tiivistykseen ei saa käyttää silikonia, kuten Sikaflex 221. Saatavilla olevat tiivistemateriaalit: NBR70 nitriilikumi, -20 c c FPM70 Fluorikumi, -18 c c EPDM eteenipropeenikumi, -45 c c PTFE-kuorrutettu silikonikumi,-40 c c Tiivistys rajoittaa kytkimelle sallittua kulmavirhettä. Tätä on mahdollista kasvattaa erikoistiivisteillä. Ulkoholkkien sekä ulkoholkin ja tiivistelaipan väliin ei tule erillistä tiivistettä, vaan välit tiivistetään tiivistetahnalla asennuksen yhteydessä. Suositeltu tiivistetahna Loctite 510. Öljyvoidelluille kytkimille saatavilla erikoistiivistys, myös ulkoholkkien ja laippojen väliin. Kuvio 1: GCT-kytkimen erikoistiivistys Tiivistyksen rakenne: GC-50 GC-220: Yksiosainen ulkoholkki GC-240 GC-600: Erilliset päätylaipat tiivisteille GC-700 GC-1000: Lisätiiviste kytkimen sisällä

7 KIINNITYSTARVIKKEET GC-sarjan hammaskytkimissä käytetään vain DIN-standardin mukaisia kiinnitystarvikkeita helpottamaan logistiikkaa ja huoltoa. Alkuperäisiä heikomman lujuusluokan kiinnitystarvikkeita ei saa käyttää. Kaikki ruuvit ovat vähintään lujuusluokkaa 8.8, tapauskohtaisesti lujempia. Laippaliitos tehdään soviteruuveilla ja metallilukkomuttereilla. Ruuvit keskittävät holkit toisiinsa. Taulukko 2: Kiristysmomentit Kiristysmomentit Arvot annettu kevyesti öljytyille kierteille Kiinnitystarvikkeet ovat lähtökohtaisesti joko fosfatoitu tai sinkitty. Ruostumattomat kiinnitystarvikkeet ovat saatavilla erikseen. Kiristys tulee tehdä momenttiavaimella taulukon 2 mukaan. Kierre Lujuus 8.8 Lujuus 10.9 Lujuus 12.9 M8 25 Nm 36 Nm 43 Nm M10 49 Nm 72 Nm 84 Nm M12 85 Nm 125 Nm 145 Nm M Nm 310 Nm 365 Nm M Nm 610 Nm 710 Nm M Nm 1050 Nm 1220 Nm M Nm 2100 Nm 2450 Nm

8 LIITÄNNÄT AKSELILLE Yleisin kytkimen kiinnitystapa akselille on sovitereikä ja kiilaura. Kuvio 2: Sovitereikä + kiilaura GC-kytkimiä on saatavilla suurella määrällä erilaisia sovitteita: Reikä + kiilaura tai useampi kiilaura MAV ulko- ja sisäpuoliset kitkaliitosholkit Sovitereikä öljyirrotusurilla Kartioreikä DIN5480 / DIN5482 uritus Muotoakselit Laippaliitokset esim. kardaaneille Sovitteet määritellään aina asiakkaan tarpeen mukaan. Kuvio 3: Porrastettu sovitereikä + öljyirrotus Tarvittava liitäntä voi olla myös mitoitusperuste koko kytkimelle, esimerkiksi suuret akselit ja pieni momentinsiirtokykytarve.

9 VOITELUAINEET Taulukko 3: Voiteluainesuositukset GC-kytkimien voiteluaineet Väärä voiteluaineen laatu tai määrä johtaa kytkimen ennenaikaiseen kulumiseen. Rasvoja ja öljyjä ei saa sekoittaa keskenään. Käytön Valmistaja Tuote NLGI-luokka Lämpötila Tiheys 20 ⁰C ⁰C g / cm 3 Klüberplex GE , ,94 Klüber Klüberplex AG ,07 Klüberlub BE ,92 Neste Couprex ,92 Allrex EP ,92 Gadus S ,92 Shell Alvania CG 0, ,92 Alvania EP (LF) ,92 Castrol HD Lithium ,91 Mobilgrease XTC Mobil Mobilith SHC Mobilith SHC Mobilux EP 0, ,92 Teboil DKW Grease ,92 XHP Grease ,92 Esso High Speed Coupling Grease ,92 Updated: :28 Mikäli saatavilla olevaa voiteluainetta ei löydy listalta, tulee sen täyttää NLGI-luokka 0, 00 tai 1, ja olla EP-lisäaineistettu. Lämpötila, käytön raskaus ja nopeus vaikuttavat voiteluainevalintaan. Viime kädessä sopivan voiteluaineen valinnasta antaa lisätietoa voiteluainevalmistaja.

10 POIKKEAMAT Max. Poikkeamat Tyyppi α X GC-50 1,0 ⁰ 0,45 GC-65 1,0 ⁰ 0,69 GC-75 1,0 ⁰ 0,76 GC-100 1,0 ⁰ 0,84 GC-120 1,0 ⁰ 1,10 GC-135 1,0 ⁰ 1,23 GC-150 1,0 ⁰ 1,23 GC-165 1,0 ⁰ 1,73 GC-190 1,0 ⁰ 1,85 GC-220 1,0 ⁰ 2,27 GC-240 1,0 ⁰ 2,73 GC-270 1,0 ⁰ 2,92 GC-285 1,0 ⁰ 3,43 GC-330 1,0 ⁰ 3,61 GC-365 1,0 ⁰ 4,19 GC-400 1,5 ⁰ 6,68 GC-450 1,5 ⁰ 6,68 GC-500 1,5 ⁰ 7,46 GC-600 1,5 ⁰ 8,25 GC-700 2,0 ⁰ 9,00 GC-800 2,0 ⁰ 9,00 GC-900 2,0 ⁰ 9,00 GC ,5 ⁰ 9,00 Max. Välykset Tyyppi Sallittu max. Välys GC-50 0,45 GC-65 0,45 GC-75 0,45 GC-100 0,51 GC-120 0,51 GC-135 0,51 GC-150 0,68 GC-165 0,68 GC-190 0,85 GC-220 0,85 GC-240 1,00 GC-270 1,00 GC-285 1,15 GC-330 1,39 GC-365 1,42 GC-400 1,62 GC-450 1,62 GC-500 1,62 GC-600 1,62 GC-700 1,62 GC-800 2,12 GC-900 2,12 GC ,56 Erikoismallien suurimmat sallitut linjausepätarkkuudet löytyvät kytkinkohtaisesta kokoonpanopiirustuksesta. Taulukossa 4 esitetyt poikkeamat pätevät normaalissa käytössä olevalle, enintään / min. pyörivälle kytkimelle. Säteispoikkeama X on annettu suurimmalla sallitulla kulmavirheellä ja taulukon 1 mitan S pienimmän arvon mukaan. Taulukossa 5 on esitetty suurin sallittu hammasvälys kytkimen koon mukaan. Kulmavirheen ja pyörimisnopeuden vaikutus momentinsiirtokykyyn on esitetty kaaviossa 1. Arvot ovat suuntaa-antavia. Väliakselin pituuden vaikutus pyörimisnopeuteen GCXkytkimille on esitetty kaaviossa 2. Arvot ovat suuntaaantavia. Taulukko 4: Poikkeamat Taulukko 5: Max. välykset

11 POIKKEAMAT - KULMAVIRHE Esitetyt arvot ovat suuntaa antavia. Kaavio 1: Kulmavirheen ja pyörimisnopeuden vaikutus momentinsiirtokykyyn

12 POIKKEAMAT GCX VÄLIAKSELIT Esitetyt arvot ovat suuntaa antavia. Kaavio 2: Väliakselin pituuden vaikutus pyörimisnopeuteen

13 ASENNUSOHJE Väärin kiristetty ruuvi voi aueta käytössä ja vahingoittaa kytkintä. Kytkimen osien muokkaaminen esimerkiksi hitsaamalla on ehdottomasti kielletty. Suuri kulmavirhe aiheuttaa hampaiden liukumisen takia aksiaalisvoimia. Epätarkka linjaus johtaa kytkimen ennenaikaiseen kulumiseen. Kulmapoikkeama linjauksen jälkeen tulee olla vähintään 0.01⁰ parhaan hammaskontaktin säilymiseksi. GC-kytkimen yleinen asennusohje: - Linjaa käyttävä ja käytettävä kone vähintään taulukossa 3 arvoihin. - Puhdista kytkin ulkoa siihen sopivalla liuottimella. Kiinnitä huomiota erityisesti napojen pintoihin. - Varmista navan ja akselin mitat - Lämmitä napaa tarvittaessa max. 130 ⁰C ja jäähdytä akselia esimerkiksi hiilihappojäällä. - Liu uta holkki tai tiivistelaippa akselille ennen navan asennusta ilman tiivisteitä. - Asenna napa akselille ja anna sen jäähtyä ennen holkin asennusta. - Tiivistä kiilaliitoksella varustetun kytkimen navan ja kiilan väli akselin pään puolelta sopivalla tiivistemassalla. - Esivoitele hammastukset, ja asenna kytkinholkki ja tiiviste navan päälle. - Levitä kytkinholkkien ja mallista riippuen holkin ja tiivistelaipan väliin sopiva tiivistemassa. - Liitä kytkinholkit toisiinsa käyttäen vain kytkimen mukana toimitettuja kiinnitystarvikkeita, ja kiristä ruuvit taulukon 2 mukaan. Ristiinkiristys on suositeltavaa. - Voitele koottu kytkin avaamalla vähintään yksi voitelutulppa ja täyttämällä kytkin toisesta tulpasta kunnes rasva tulee avoimesta tulpan reiästä ulos. - Varmista ruuvien kireys ja asenna kytkinsuoja paikoilleen.

14 TARKASTUS JA HUOLTO Lukitusosat, kuten lukkomutterit, tulee aina vaihtaa uusiin irrotuksen jälkeen. Kytkimen puhdistukseen ei saa käyttää vettä. GC-kytkimen tarkastus ja huolto Puhdista kytkin ulkoa siihen sopivalla liuottimella. Kiinnitä huomiota erityisesti napojen ulkopintoihin. Pura kytkin niin, että hammastuksen ja tiivisteiden kunto voidaan tarkistaa. Puhdista osat myös sisältä. Tarkista hammasvälys käsin. Jos välystä on selvästi, tarkista sen suuruus rakotulkilla ja vertaa taulukkoon 5 Vaihda tiivisteet ja kiinnitystarvikkeet tarvittaessa uusiin. Selvästi kuluneet (kiinnileikkautumisen jälkiä, kuoppautumista, selvää muodonmuutosta, läpäisevää ruostetta) osat tulee uusia. Kokoa kytkin ja täytä se uudella rasvalla. Esivoitele hammastukset ennen kokoamista. GC-kytkimien huoltovälit: Normaali käyttö: Voiteluaineen vaihto 3000h / 1,5v Tarkastus ja huolto 12000h / 3v Raskas / Nopea käyttö: Voiteluaineen vaihto 1500h / 1v Tarkastus ja huolto 8000h / 2v GC-kytkimen voiteluaineen vaihto: Aseta kytkin rasvareiät vaakatasoon. Avaa molempien holkkien rasvantäyttöreikien tulpparuuvit. Huuhtele kytkin vanhasta rasvasta paineöljyllä tai alkoholipohjaisella liuottimella. Täytä kytkin puolisko kerrallaan sulkemalla holkin toinen ruuvi ja täyttämällä puolisko toisen täyttöreiän kautta.

15 YLEISET TAKUUEHDOT Kytkimen vaihdosta aiheutuvia välillisiä kuluja, kuten tuotannon menetystä, ei korvata. Yleiset takuuehdot GC-kytkimille: Asiakas on toimittanut MFG:lle riittävät mitoitustiedot käytöstä. Asennuksen yhteydessä on dokumentoitu käytetyn rasvan laatu ja määrä, ruuvien kiristysmomentit ja linjaustarkkuus. Kytkin on asennettu sille alun perin osoitettuun käyttöön, eikä käyttöä ole olennaisilta osin muutettu ennen asennusta tai käytön aikana. Kytkimessä on käytetty vain sen mukana toimitettuja kiinnitystarvikkeita ja tiivisteitä. Kytkimessä on käytetty MFG:n suosituksen mukaista rasvaa käyttölämpötila huomioiden. Kytkintä ei ole vahingoitettu asennuksessa esimerkiksi liiallisella lämmityksellä tai mekaanisesti vaurioitettu ulkoisin avuin. Kytkin on säilytetty ennen asennusta asianmukaisesti suojassa esimerkiksi syövyttäviltä aineilta. Asiakas ei ole muuttanut kytkintä koneistamalla, hitsaamalla tai muuten materiaalia poistamalla tai lisäämällä.
