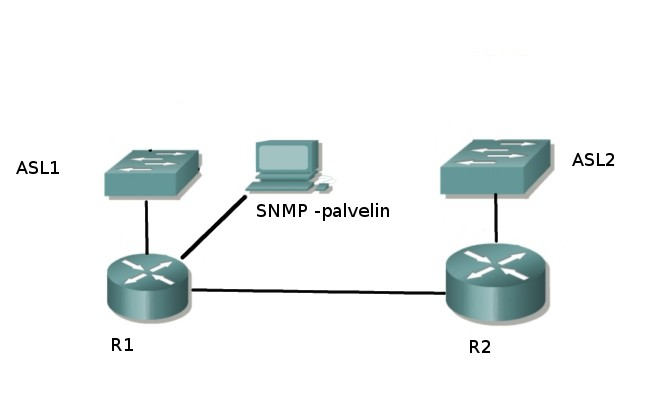

2 Toteutettava verkko: Verkko on toteutettu siten, että R1 ja R2 välinen linkki on sarjaliitäntä, ja loput on toteutettu tavallisella ethernetillä. Verkotus toteutettiin siten, että ASL1:n aliverkko oli /24 ja ASL2:n aliverkotus oli /24. R1 ja R2:n välinen verkko oli /24. Yhteys verkkojen kesken toteutettiin OSPF -protokollaa käyttäen ja jokaiselle valittiin sopiva vapaana oleva ip. R1:lle luotiin yhteys SNMP -palvelimelle jonne reititin lähetti trap -sanomat sekä yhteys R1:n voitiin muodostaa SNMP palvelimen kautta joa haluttiin muuttaa jotain liitäntää, tämä ei kuitenkaan toiminut meillä eikä muillakaan. IP puhelimia ei käytetty, vaan sen toteutti opettaja. IP puheluiden toiminnasta otimme ylös R1:n running-config -tiedoston sekä jäljitykset puhelun laadusta (jitter) sekä pingin toteutumisesta puhelun aikana (viive), lisäksi testasimme miten liikenteen kuristaminen vaikutti puheen laatuun (viive lisääntyi, sekä puhelu alkoi pätkimään). Tämän jälkeen totesimme SNMP:n toiminnan kaappaamalla yksittäinen SNMP -sanoma SNMP -server koneelta. Lisäksi kytkimme pois yhden liitännän ja kaappasimme talteen toteutuneen trap-sanoman. Liitteenä siis IP -puhelun siirtoon tarvittavan R1:n running-config, sekä tarvittavat tiedot siirron laatuun liittyen. Lisäksi kuvakaappaukset SNMP sekä Trap -messagesta. Emme nähneet tarpeelliseksi liittää muiden topologiassa

3 olevien laitteiden config- tiedostoja, sillä Case Study hajaantui useammalle työpisteelle ja meidän tehtäväksi jäi vain OSPF -verkon luominen, sekä SNMP -trap sanomien osoittaminen SNMP -serverille. Kommentit työhön liittyen: Kuten aikaisemminkin Case Study:n toteutuminen ei ole koskaan varmaa, liittyen käytettäviin laitteisiin ja usein kohtaammekin ylitsepääsemättömiä esteitä, jotka johtuvat joko laitteiden vähyydestä (ip puhelimet) tai ehkäpä jonkinsortin henkimaailman asioista jos näin voi raportissa kutsua. Kuitenkin se mitä Case Study:ssä haluttiin opettaa toteutui (IP puhelut / SNMP) hankaluuksista huolimatta. LIITTEET: R1#ping size repeat 1000 source Type escape sequence to abort. Sending 1000, byte ICMP Echos to , timeout is 2 seconds: Packet sent with a source address of Success rate is 98 percent (94/95), round-trip min/avg/max = 812/814/836 ms R1#show ip sla statistics 1 IPSLAs Latest Operation Statistics IPSLA operation id: 1 Type of operation: udp-jitter Latest RTT: 96 milliseconds Latest operation start time: *08:07: UTC Wed Nov Latest operation return code: OK RTT Values: Number Of RTT: 10 RTT Min/Avg/Max: 39/96/149 milliseconds Latency one-way time: Number of Latency one-way Samples: 0 Source to Destination Latency one way Min/Avg/Max: 0/0/0 milliseconds Destination to Source Latency one way Min/Avg/Max: 0/0/0 milliseconds Jitter Time: Number of SD Jitter Samples: 9 Number of DS Jitter Samples: 9 Source to Destination Jitter Min/Avg/Max: 17/26/84 milliseconds Destination to Source Jitter Min/Avg/Max: 0/1/1 milliseconds Packet Loss Values: Loss Source to Destination: 0 Loss Destination to Source: 0 Out Of Sequence: 0 Tail Drop: 0 Packet Late Arrival: 0 Packet Skipped: 0 Voice Score Values: Calculated Planning Impairment Factor (ICPIF): 0 Mean Opinion Score (MOS): 0 Number of successes: 5 Number of failures: 0 Operation time to live: Forever R1# R1#ping size 5000 repeat 1000 source

4 Type escape sequence to abort. Sending 1000, 5000-byte ICMP Echos to , timeout is 2 seconds: Packet sent with a source address of Success rate is 99 percent (144/145), round-trip min/avg/max = 328/331/336 ms R1#show ip sla statistics 1 IPSLAs Latest Operation Statistics IPSLA operation id: 1 Type of operation: udp-jitter Latest RTT: 247 milliseconds Latest operation start time: *08:03: UTC Wed Nov Latest operation return code: OK RTT Values: Number Of RTT: 10 RTT Min/Avg/Max: 165/247/330 milliseconds Latency one-way time: Number of Latency one-way Samples: 0 Source to Destination Latency one way Min/Avg/Max: 0/0/0 milliseconds Destination to Source Latency one way Min/Avg/Max: 0/0/0 milliseconds Jitter Time: Number of SD Jitter Samples: 9 Number of DS Jitter Samples: 9 Source to Destination Jitter Min/Avg/Max: 16/18/19 milliseconds Destination to Source Jitter Min/Avg/Max: 0/2/4 milliseconds Packet Loss Values: Loss Source to Destination: 0 Loss Destination to Source: 0 Out Of Sequence: 0 Tail Drop: 0 Packet Late Arrival: 0 Packet Skipped: 0 Voice Score Values: Calculated Planning Impairment Factor (ICPIF): 0 Mean Opinion Score (MOS): 0 Number of successes: 50 Number of failures: 7 Operation time to live: Forever R1#sh run Building configuration... Current configuration : 3720 bytes version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption hostname R1 boot-start-marker boot system flash c2800nm-advipservicesk9-mz t7.bin boot-end-marker logging message-counter syslog enable secret 5 $1$5iD7$Hpd5A5vENyhRlOB8P6M5I0 no aaa new-model memory-size iomem 10 dot11 syslog ip source-route

5 ip cef ip dhcp pool ITS network option 150 ip default-router no ipv6 cef multilink bundle-name authenticated voice-card 0 archive log config hidekeys class-map match-any AutoQoS-VoIP-Remark match ip dscp ef match ip dscp cs3 match ip dscp af31 class-map match-any AutoQoS-VoIP-Control-UnTrust match access-group name AutoQoS-VoIP-Control class-map match-any AutoQoS-VoIP-RTP-UnTrust match protocol rtp audio match access-group name AutoQoS-VoIP-RTCP policy-map AutoQoS-Policy-UnTrust class AutoQoS-VoIP-RTP-UnTrust

6 priority percent 70 set dscp ef class AutoQoS-VoIP-Control-UnTrust bandwidth percent 5 set dscp af31 class AutoQoS-VoIP-Remark set dscp default class class-default fair-queue interface Multilink bandwidth 256 ip address ip tcp header-compression iphc-format ppp multilink ppp multilink interleave ppp multilink group ppp multilink fragment delay 10 ip rtp header-compression iphc-format interface FastEthernet0/0 duplex auto speed auto interface FastEthernet0/0.100 encapsulation dot1q 100 ip address interface FastEthernet0/1 shutdown duplex auto speed auto interface Serial0/1/0 bandwidth 256 no fair-queue clock rate interface Serial0/1/1 bandwidth 256 ip address clock rate interface Serial0/3/0 bandwidth 256 encapsulation ppp auto qos voip no fair-queue clock rate ppp multilink ppp multilink group interface Serial0/3/1 shutdown clock rate

7 router ospf 1 log-adjacency-changes network area 0 ip forward-protocol nd no ip http server no ip http secure-server ip access-list extended AutoQoS-VoIP-Control permit tcp any any eq 1720 permit tcp any any range permit udp any any eq 2427 permit tcp any any eq 2428 permit tcp any any range permit udp any any eq 1719 permit udp any any eq 5060 ip access-list extended AutoQoS-VoIP-RTCP permit udp any any range ip sla 1 udp-jitter ip sla schedule 1 life forever start-time now control-plane rmon event log trap AutoQoS description "AutoQoS SNMP traps for Voice Drops" owner AutoQoS dial-peer voice 1 voip destination-pattern 2000 session target ipv4: telephony-service max-ephones 1 max-dn 1 ip source-address port 2000 auto assign 1 to 1 max-conferences 8 gain -6 transfer-system full-consult server-security-mode non-secure create cnf-files version-stamp Jan :00:00 ephone-dn 1 number 1000 ephone 1

8 no phone-ui speeddial-fastdial no phone-ui snr no multicast-moh device-security-mode none mac-address 000D.ED8B.F0D0 keepalive 30 auxiliary 0 codec g729r8 pre-ietf type 7905 button 1:1 line con 0 exec-timeout 0 0 logging synchronous line aux 0 line vty 0 4 password cisco login length 0 scheduler allocate webvpn context Default_context ssl authenticate verify all no inservice end

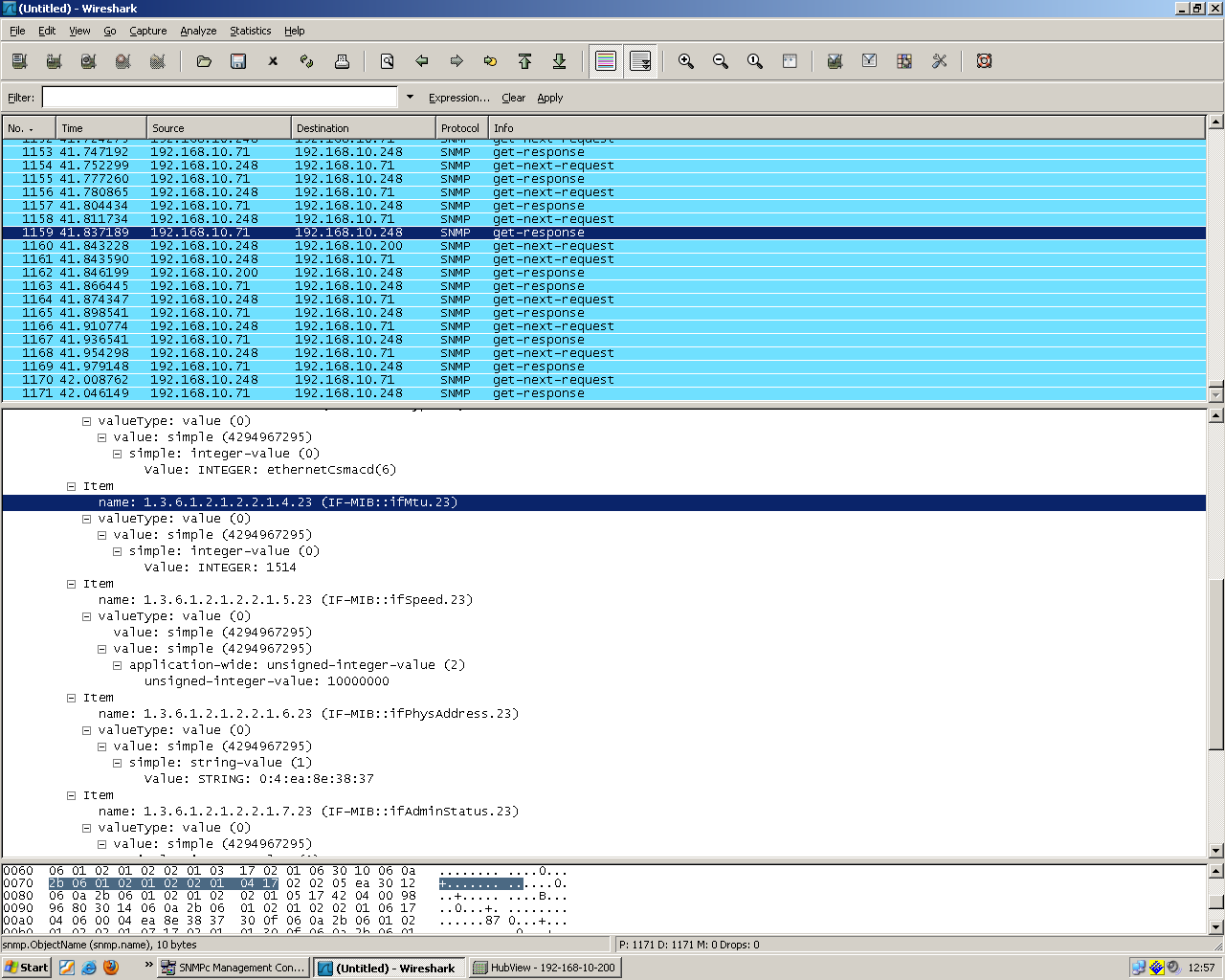

9 TRAP Linkdown: SNMP viesti:
