1 Demo 9: LLQ Kytkentä Esimerkkiverkko koostuu kahdesta 2600-sarjan reitittimestä, jotka on yhdistetty hitaalla 128 kbit/s yhteydellä. Molempien reitittimien FastEthernet 0/0-liitäntään on liitetty kytkin, jossa on työasemia ja IP-puhelimia. IP-puhelimet ovat omassa osoitealueessaan (esimerkissämme ja ) ja niiltä tuleville IP-paketeille on tarkoitus varata 80 kbit/s etuoikeutettua kaistaa sarjayhteydeltä. Muu liikenne johdetaan normaaliin jonoon. VoIPliikenteen priorisointi toteutetaan LLQ-jonotuksella (Low Latency Queuing). Left ser 0/0 DCE /24 ser 0/0 Right WS-1 WS WS-2 WS / /24 Kuva 1: LLQ-esimerkkiverkko Reitittimien perusmäärittely Ennen QoS-määrittelyjä tehdään normaalit reititinmäärittelyt ja testataan IP-yhteys: Right#sh run Building configuration... Current configuration : 729 bytes version 12.2 service timestamps debug uptime service timestamps log uptime no service password-encryption hostname Right memory-size iomem 10 ip subnet-zero VANHA MAANTIE 6 MONITASOKYTKENTÄ 1

2 call rsvp-sync interface FastEthernet0/0 ip address interface Serial0/0 ip address no fair-queue interface BRI0/0 encapsulation hdlc interface FastEthernet0/1 interface Serial0/1 router rip network network ip classless ip http server dial-peer cor custom line con 0 line aux 0 line vty 0 4 end Right#sh ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP VANHA MAANTIE 6 MONITASOKYTKENTÄ 2

3 route D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static o - ODR, P - periodic downloaded static route Gateway of last resort is not set C /24 is directly connected, Serial0/0 C /24 is directly connected, FastEthernet0/0 R /24 [120/1] via , 00:00:02, Serial0/0 Right#sh ip int brief Interface IP-Address OK? Method Status Prot ocol FastEthernet0/ YES manual up up Serial0/ YES manual up up... Right#ping Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to , timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 28/29/32 ms Vastaavat määrittelyt tehdään molempiin reitittimiin Low Latency Queuing Class-Map nimeltään VOICE Etuoikeutettu liikenne erotetaan pääsylistalla. Esimerkissämme erottelu perustuu puhelimen IPlähdeosoitteeseen, mutta reitittimen pääsylistalla voimme erotella IP-paketit lähde- ja kohdeosoitteen, kuljetusprotokollan, TCP/UDP-portin ja DS-kentän perustella. Sitten kriteerit täyttävä liikenne sijoitetaan VOICE-luokkaan. Right#conf t Enter configuration commands, one per line. End with CNTL/Z. Right(config)#access-list 99 permit host Right(config)# Right(config)#class-map VOICE Right(config-cmap)#match access-group 99 Right(config-cmap)#exit VANHA MAANTIE 6 MONITASOKYTKENTÄ 3

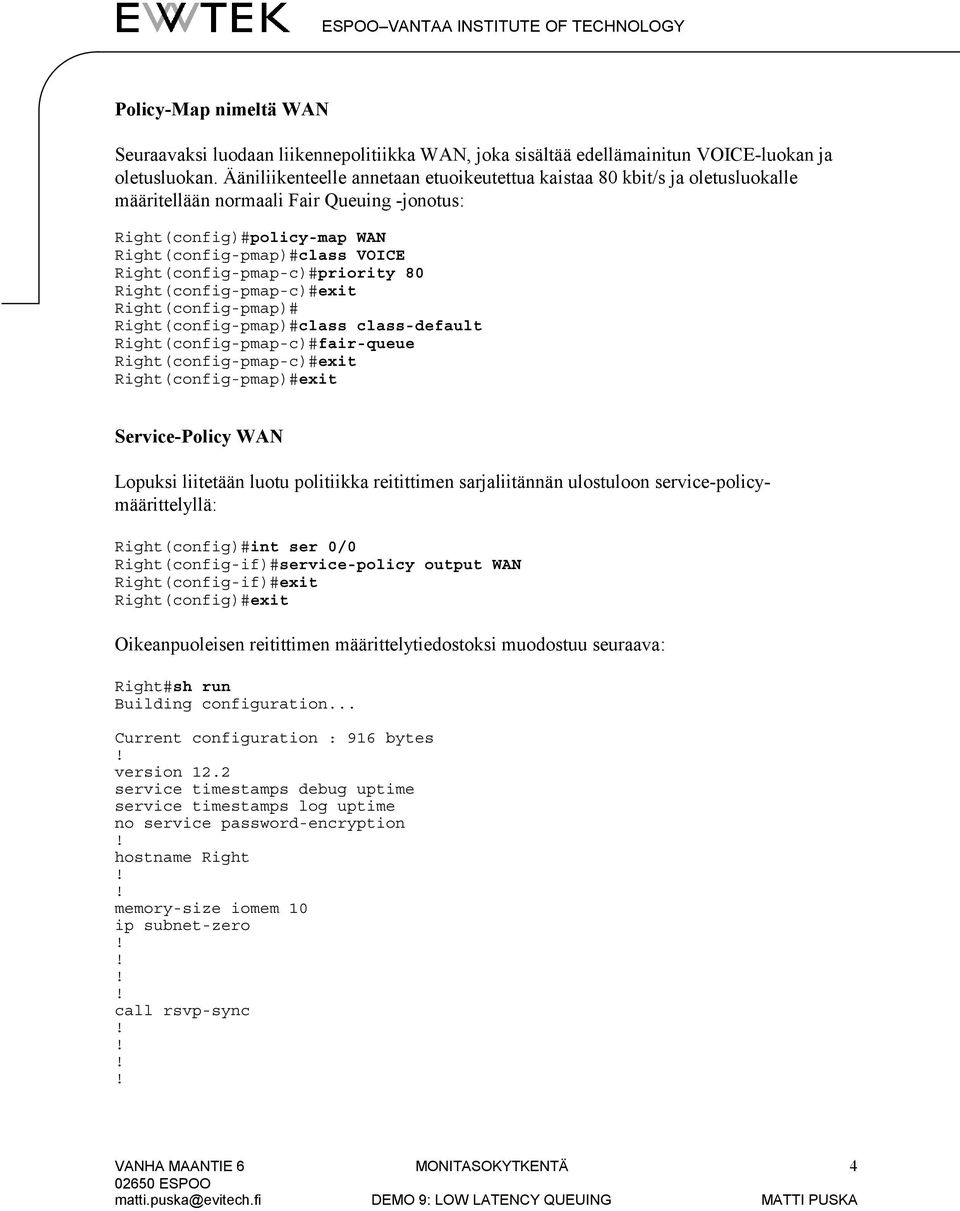

4 Policy-Map nimeltä WAN Seuraavaksi luodaan liikennepolitiikka WAN, joka sisältää edellämainitun VOICE-luokan ja oletusluokan. Ääniliikenteelle annetaan etuoikeutettua kaistaa 80 kbit/s ja oletusluokalle määritellään normaali Fair Queuing -jonotus: Right(config)#policy-map WAN Right(config-pmap)#class VOICE Right(config-pmap-c)#priority 80 Right(config-pmap-c)#exit Right(config-pmap)# Right(config-pmap)#class class-default Right(config-pmap-c)#fair-queue Right(config-pmap-c)#exit Right(config-pmap)#exit Service-Policy WAN Lopuksi liitetään luotu politiikka reitittimen sarjaliitännän ulostuloon service-policymäärittelyllä: Right(config)#int ser 0/0 Right(config-if)#service-policy output WAN Right(config-if)#exit Right(config)#exit Oikeanpuoleisen reitittimen määrittelytiedostoksi muodostuu seuraava: Right#sh run Building configuration... Current configuration : 916 bytes version 12.2 service timestamps debug uptime service timestamps log uptime no service password-encryption hostname Right memory-size iomem 10 ip subnet-zero call rsvp-sync VANHA MAANTIE 6 MONITASOKYTKENTÄ 4

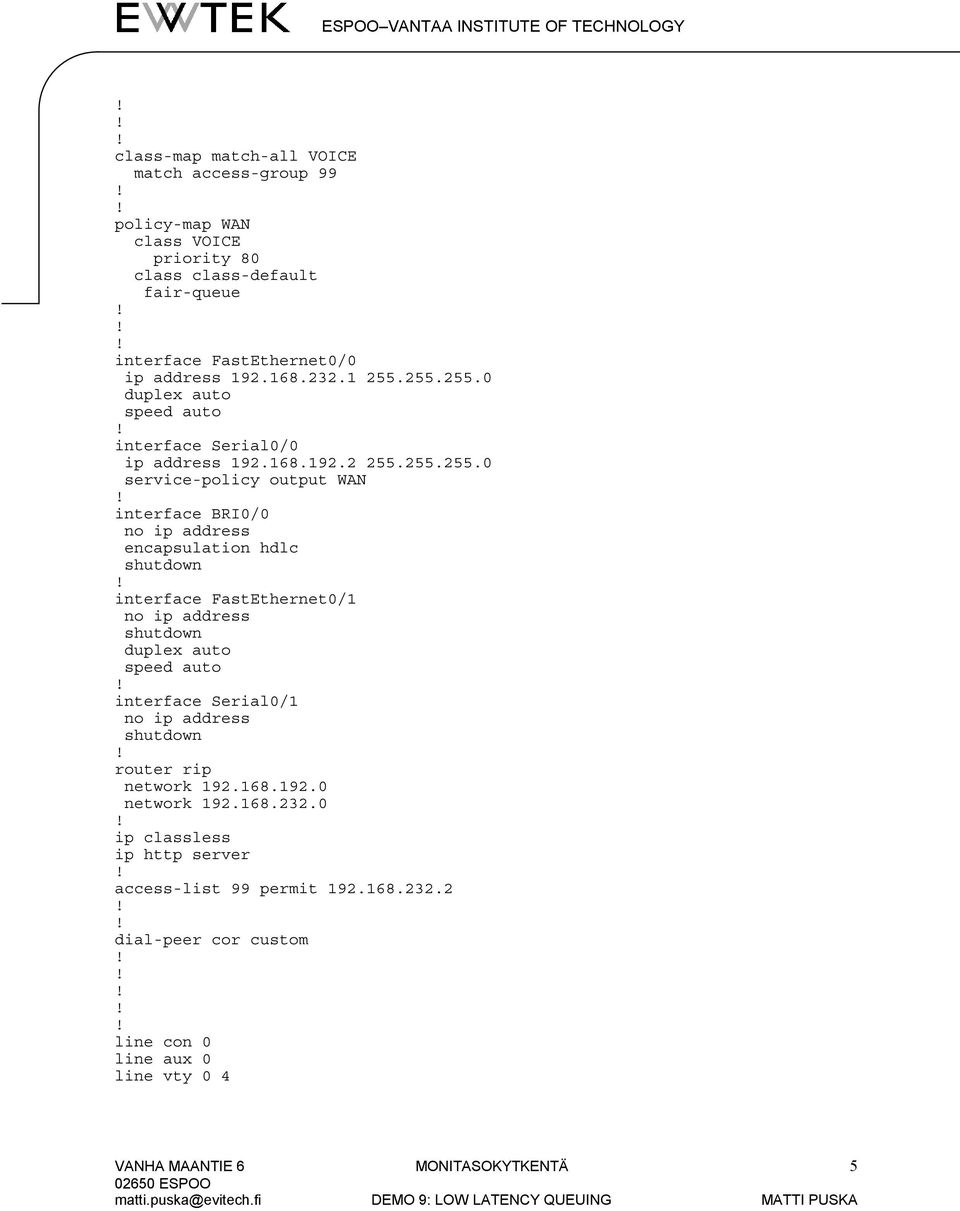

5 class-map match-all VOICE match access-group 99 policy-map WAN class VOICE priority 80 class class-default fair-queue interface FastEthernet0/0 ip address interface Serial0/0 ip address service-policy output WAN interface BRI0/0 encapsulation hdlc interface FastEthernet0/1 interface Serial0/1 router rip network network ip classless ip http server access-list 99 permit dial-peer cor custom line con 0 line aux 0 line vty 0 4 VANHA MAANTIE 6 MONITASOKYTKENTÄ 5
