2 Johdanto Tietoverkoissa voidaan lähettää kolmella eri tavalla Unicast Broadcast Multicast Broadcastia ja multicastia varten tarvitaan erityisiä ryhmäosoitteita 2

3 Unicast 3

4 Broadcast 4

5 Multicast 5

6 Protokollat Ryhmien hallinta Reititys Reaaliaikaiset siirto- ja hallintaprotokollat Resurssien varaus Sessioiden hallinta 6

7 Ryhmien hallinta 1. Ryhmäosoitteet 2. Mekanismi, jolla ryhmiin liitytään 3. Reititysprotokollat 4. Lähetettävän datan luonti ja hallinta 7

8 Ryhmäosoitteet IPv4: Luokka D osoitteet näistä varattu reititystä ym. varten IPv6: liput: neljäs bitti kertoo onko reitti pysyvä scope: kuinka laaja ryhmä on 8

9 IPv4 vs. IPv6 9

10 Ryhmiin liittyminen Kaksi vaihtoehtoa A) Tietokone liittyy haluamaansa ryhmään B) Reititin kertoo ryhmistä ja pyytää liittymään Jälkimmäisessä tapauksessa käytetään Internet Group Management Protocol (IGMP) protokollaa 10

11 IGMP-protokollan käyttö 11

12 Reititys Reititin tietää seuraavan kohteen reititystaulun avulla Reitittimet vaihtavat keskenään tietoja ja päivittävät reititystauluja Kaksi perusmenetelmää: Etäisyysvektori - Distance Vector Yhteyden tila - Link Status 12

13 Reititystaulu 13

14 Distance Vector Reititin kertoo naapureille etäisyydet muihin reitittimiin Helppo laskea Toimii huonosti, jos yhteydet katkeilevat usein Skaalaantuu huonosti 14

15 Toiminta 15

16 Link Status Etäisyyksien sijasta lähetetään tiedot yhteyksistä muihin reitittimiin Vastaanottava reititin päivittää tiedot käytettävistä olevista yhteyksistä Reitit lasketaan Dijkstran lyhyimmän polun algoritmilla Menetelmä skaalaantuu paremmin 16

17 Multicast-reititys Myös multicast-reitityksessä ylläpidetään reititystauluja Lisäksi pitää rakentaa multicast-puut Myös dynaamiset ryhmien muutokset pitää hallita Multicast-puihin liittyy ja poistuu jatkuvasti jäseniä Nykyään on ongelmana myös skaalattavuus 17

18 Harvennus Tärkein tehtävä on Multicast-puiden harvennus (Pruning) Puusta poistetaan oksat, joissa ei ole lehtiä (asiakkaita) 18

19 Harvennus 19

20 Tulvinta Tulvinta (Flooding) on helpoin tapa rakentaa multicast-puita Multicast-paketit tulvivat kaikkiin reittimen ulosmenoportteihin Reititin lähettää paketit eteenpäin, jos se ei ole nähnyt pakettia aikaisemmin Turhat oksat voidaan myöhemmin karsia 20

21 Karsinta 21

22 Multicast-reititysprotokollat Distance-Vector Multicast Routing Protocol (DVMRP) Multicast Extension to Open Shortest Path First (MOSPF) Protocol Independent Multicast (PIM) 22

23 DVMRP Distance-Vector Multicast Routing Protocol (DVMRP) perustuu RPM -algoritmiin Alkuperäinen MBone-reititysprotokolla Helppo toteuttaa Ei skaalaannu hyvin Toimii vain Distance-Vector -reititysprotokollien kanssa 23

24 MOSPF Multicast Extension to Open Shortest Path First (MOSPF) perustuu link-state -protokollaan Multicast-paketit tulvivat vain lähialueelle Solmujen välille rakennetaan normaalisti puu Puusta karsitaan multicast-versio 24

25 MOSPF:n ominaisuudet Reagoi nopeasti Puiden laskenta raskasta Toimii vain Link-State -protokollien kanssa 25

26 PIM Protocol Independent Multicast (PIM) on riippumaton unicast-reititysprotokollasta Kaksi versiota: Dense Mode (PIM-DM) Sparse Mode (PIM-SM) 26

27 Reaaliaikaiset siirtoprotokollat Protokollaperhe Real-Time Transport Protocol (RTP) Real-Time Control Protocol (RTCP) Real-Time Streaming Protocol (RTSP) Sopivat yleensä jatkuva-aikaisen median siirtoon - ei pelkästään multicastia varten 27

28 Protokollien väliset suhteet RTSP RSVP RTP/ RTCP Reliable Multicast UDP TCP IP 28

29 RTP Real-Time Transport Protocol (RTP) sekvenssien numerointi aikaleimat eri kuormien identifiointi Toimii yleensä UDP:n päällä Ei takaa luotettavaa siirtoa - eikä QoS ominaisuuksia 29

30 RTP ja muut protokollat Application Conference control RTCP Media RTP UDP ST-II Signaling IPX Ethernet IP AAL5 ATM 30

31 RTCP Real-Time Control Protocol (RTCP) ohjaa RTP yhteyksiä Tehtävät: 1. Välittää informaatio RTP-yhteyden ominaisuuksista (QoS-parametrit) 2. Välittää tietoa RTP-yhteyden lähettäjästä 3. Rajoittaa ohjaustiedon määrän (5%) 4. Välittää tietoa itse sessiosta 31

32 RTSP Real-Time Streaming Protocol (RTSP) muodostaa ja hallinnoi reaaliaikaisia siirtoyhteyksiä Toimii hyvin yhteen RTP ja RTCPprotokollien kanssa Tekee osittain samoja asioita kuin HTTPprotokolla 32

33 RTSP - Toiminta Workstation Web browser Media Player HTTP GET SETUP PLAY RTP video RTP audio PAUSE TEARDOWN Web Server Multimedia Server 33

34 Sessioiden hallinta Tarjolla olevia multicast yhteyksiä pitää jotenkin mainostaa Tarvitaan hakemistopalveluja Käytössä on kolme protokollaa SDP, SAP ja SIP 34

35 SDP Session Description Protocol (SDP) välittää tietoa tarjolla olevista sessioista ja niiden asetuksista Kyse on formaatista, jossa tiedot ilmoitetaan Käytössä on kolme parametriluokkaa: Session kuvaus Ajan kuvaus Median kuvaus 35

36 SAP Session Annoucement Protocol (SAP) välittää sessioiden kuvaukset eri hakemistoihin Ilmoitukset lähetetään multicastlähetyksinä Yleensä tiedot välitetään kuitenkin joko sähköpostilistojen tai www-sivujen avulla 36

37 SIP Session Initation Protocol (SIP) käytetään, kun halutaan kutsua vain tietyt osapuolet mukaan sessioon Kutsuttavat voivat olla henkilöitä tai "robotteja" Robotteja ovat VOD-palvelimet, videokamerat ym. Hakemistopalveluja voidaan käyttää myös henkilöiden etsinnässä 37

38 Yhteyden luominen SIP-yhteyden luomiseen käytetään yleensä SIP-proxya Itse kommunikaatio tapahtuu suoratoiston avulla suoraan osapuolten välillä R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 38

39 Kohtaaminen Kohtaamisessa käytetään kiinteää osoitetta Address of Record (AoR) SIP-asiakas voi ilmoittaa tämän hetkisen osoitteensa SIPproxylle R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 39

40 Haarautumien Haarautuminen mahdollistaa useamman SIPasiakkaan käytön yhtä aikaa R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 40

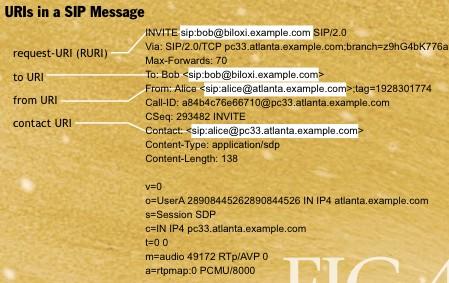

41 SIP URI -osoitteet request-uri: kutsuttava to-uri: kohdeosoite from-uri: lähdeosoite contact URI: kutsuja R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 41

42 Soitonsiirto SIP mahdollistaa myös soitonsiirron toiselle vastaanottajalle Jean on laittanut Philin puhelun pitoon ja soittanut välipuhelun Robertille R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 42

43 Globally Routable Useragent URI (GRUU) Seuraavaksi Jean haluaa siirtää Robertin puhelun Philille Ongelmana on selvittää mihin Robertin SIPasiakkaseen Philin pitäisi ottaa yhteyttä R. Sparks, SIP Basics and Beyond, ACM Queue, March 2007, pp (c) Petri Vuorimaa 43
