UUDEN SUKUPOLVEN VÄYLÄOHJATUT TOIMILAITTEET TALOAUTOMAATIOON Kytkinyksiköt, binäärivastaanottimet ja verhomoottoriohjaimet Busch-Installationsbus EIB
|
|
- Joonas Otto Ranta
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 UUDEN SUKUPOLVEN VÄYLÄOHJATUT TOIMILAITTEET TALOAUTOMAATIOON Kytkinyksiköt, binäärivastaanottimet ja verhomoottoriohjaimet Busch-Installationsbus EIB Ensto Busch-Jaeger Oy
2 2 Modernia taloautomaatiota Busch-Installationsbus EIB-väylätekniikalla Konnex-yhdistys on perustettu vuonna 1999 ja siihen kuuluvat - BatBUS Club International (BCI) - European Installation Bus Association (EIBA) - European Home Systems Associaton (EHSA) - Konnex on standardi EN50090 EIB/KNX (European Installation Bus/ Konnex) on väyläpohjainen järjestelmä, jossa sähkötoimiset laitteet kommunikoivat itsenäisesti ilman keskustietokonetta. Toimilaitteet yhdistetään parikaapelilla toisiinsa, josta ne saavat myös samalla käyttöjännitteensä. Kaikki keskeiset laitevalmistajat Euroopassa ovat mukana valmistamassa ja kehittämässä tuotteita ja ovat EIB/Konnex -yhdistyksen jäseniä. Kaikki toimilaitteet ovat sertifioituja ja eri laitevalmistajien tuotteet ovat näin ollen yhteensopivia ja vaihtokelpoisia. EIB/Konnex järjestelmä on laitevalmistaja riippumaton standardi, joka on määritelty normissa EN EIB/Konnex:a käytetään automaattisiin ohjauksiin erilaisissa rakennuksissa, kuten toimistoissa, liikekeskuksissa, uimahalleissa, kouluissa ja myös omakotitaloissa. Toimilaitteet kuten painonapit, liiketutkat, läsnäoloanturi sekä huonetermostaatit lähettävät sanomia väylälle. Vastaanottajat kuten rele- tai säädinyksiköt puolestaan ohjaavat valaistuksen päälle ja huolehtivat huoneen lämmityksestä ja jäähdytyksestä. EIB/Konnex -väylätekniikka tuo rakennukseen mukanaan muunneltavuutta, joustavuutta ja energian säästöä. Kaikki tarpeeton kulutus voidaan kytkeä pois mukavuudesta kuitenkaan tinkimättä. Ohjelmoinnin ja käyttöönoton tekee sähköurakoitsija käyttäen ETS - ohjelmointityökalua. EIB- väylätekniikan avulla voidaan tehdä monia asioita helpommin kuin perinteisellä toteutuksella sekä toimintoja, joita ei perinteisellä asennustavalla ole mahdollista edes toteuttaa. Normaaleja toimintoja ovat esim. Valaistusryhmien ohjaus päälle/ pois, säätö ja tilanneohjaukset Läsnäoloanturien ja liiketutkien käyttäminen poistamaan tarpeetonta kulutusta Verhomoottorien ja markiisien ohjaus ajan ja ulkoisten olosuhteiden mukaan, esim. auringonhäikäisy tai lämpösäteily Huoneiden lämmitys/jäähdytyslaitteiden ohjaus Päivänvalon hyväksikäyttö energian säästössä Keskitetyt ohjaukset on toteutettavissa aikaohjelmalla erilaisiin tiloihin, kuten käytäville, auloihin ym. Visualisointi ja liitynnät kiinteistöautomaation valvomoihin on myös mahdollista

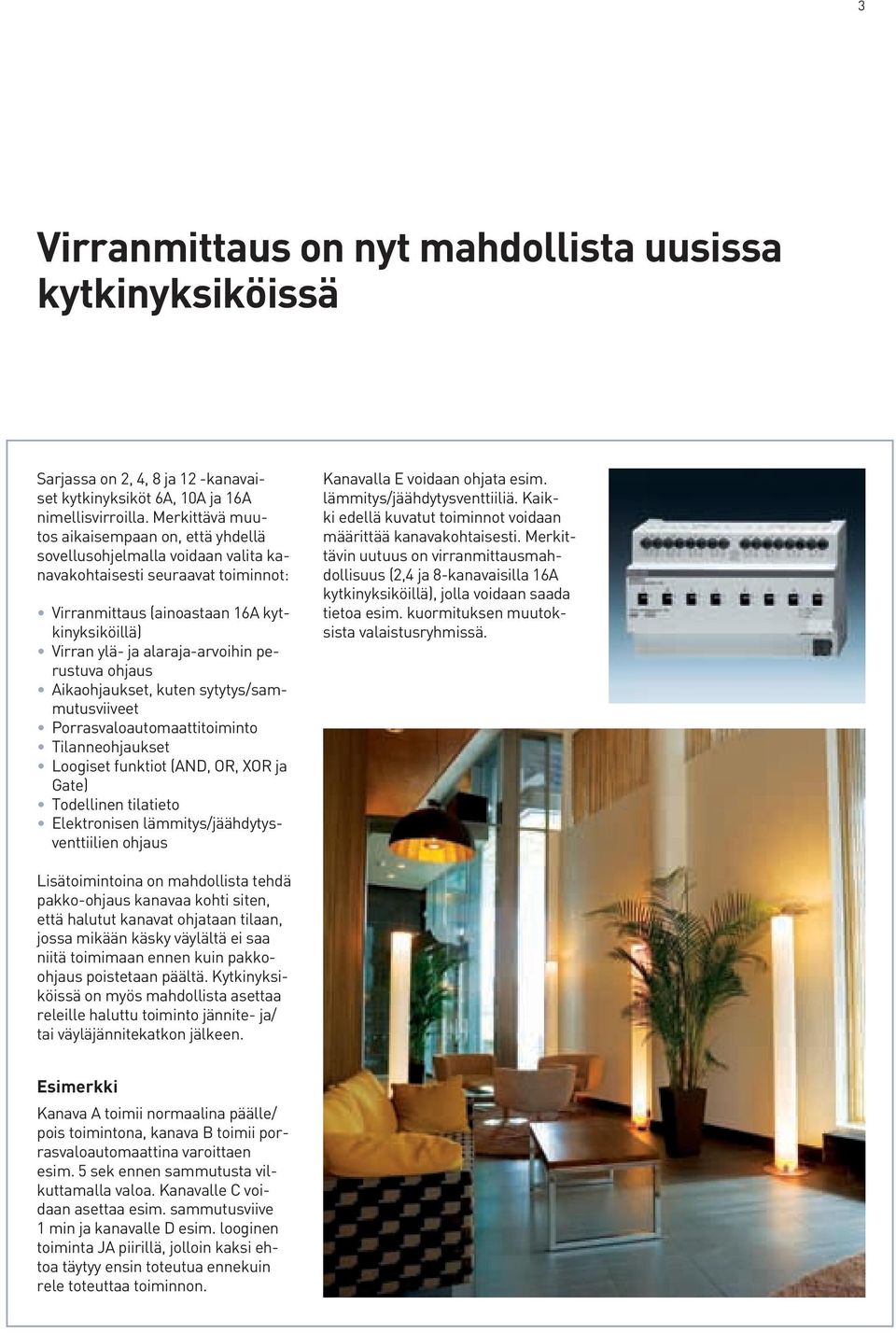

3 3 Virranmittaus on nyt mahdollista uusissa kytkinyksiköissä Sarjassa on 2, 4, 8 ja 12 -kanavaiset kytkinyksiköt 6A, 10A ja 16A nimellisvirroilla. Merkittävä muutos aikaisempaan on, että yhdellä sovellusohjelmalla voidaan valita kanavakohtaisesti seuraavat toiminnot: Virranmittaus (ainoastaan 16A kytkinyksiköillä) Virran ylä- ja alaraja-arvoihin perustuva ohjaus Aikaohjaukset, kuten sytytys/sammutusviiveet Porrasvaloautomaattitoiminto Tilanneohjaukset Loogiset funktiot (AND, OR, XOR ja Gate) Todellinen tilatieto Elektronisen lämmitys/jäähdytysventtiilien ohjaus Kanavalla E voidaan ohjata esim. lämmitys/jäähdytysventtiiliä. Kaikki edellä kuvatut toiminnot voidaan määrittää kanavakohtaisesti. Merkittävin uutuus on virranmittausmahdollisuus (2,4 ja 8-kanavaisilla 16A kytkinyksiköillä), jolla voidaan saada tietoa esim. kuormituksen muutoksista valaistusryhmissä. Lisätoimintoina on mahdollista tehdä pakko-ohjaus kanavaa kohti siten, että halutut kanavat ohjataan tilaan, jossa mikään käsky väylältä ei saa niitä toimimaan ennen kuin pakkoohjaus poistetaan päältä. Kytkinyksiköissä on myös mahdollista asettaa releille haluttu toiminto jännite- ja/ tai väyläjännitekatkon jälkeen. Esimerkki Kanava A toimii normaalina päälle/ pois toimintona, kanava B toimii porrasvaloautomaattina varoittaen esim. 5 sek ennen sammutusta vilkuttamalla valoa. Kanavalle C voidaan asettaa esim. sammutusviive 1 min ja kanavalle D esim. looginen toiminta JA piirillä, jolloin kaksi ehtoa täytyy ensin toteutua ennekuin rele toteuttaa toiminnon.
4 4 Binäärisisääntulot Uusissa binäärisisääntuloissa on myös entistä enemmän mahdollisuuksia käyttää perinteisiä painonappeja tai muita potentiaalivapaita kontakteja aktivoimaan haluttuja toimintoja. Myös binäärivastaanottimissa yhdellä sovellusohjelmalla voidaan nyt valita kanavakohtaisesti seuraavat toiminnot: Kanavalla B voidaan siirtää esim. hätähälytys Inva WC:n kojeelta vastaanottoon, jossa merkkilamppu ja summeri syttyvät. Kanavalla C voidaan ohjata tavallisella liiketutkalla esim. parkkihallin valaistusta jne. Kytkentä päälle/pois ja säätö pitkällä painalluksella Verho-moottoreiden/valkokankaiden sekä markiisien ohjaus Arvon lähetys esim. valaistus 80 % Tilanneohjauksen aktivointi normaaleilla painonapeilla Laskuritoiminnot esim. pulssilaskuri Potentiaalivapaan kontaktin valvonta Lisätoimintoina 4 ja 8 -kanavaisissa vastaanottimissa on myös käsikäyttömahdollisuus eli voidaan kanavakohtaisesti valita ns. käsiohjaus päälle/pois. Tätä ominaisuutta on myös helppo käyttää testausvaiheessa. Muita käyttökohteita ovat esimerkiksi kiinteistöautomaation sisääntulot aikaohjauksissa. Esimerkki Kanava A potentiaalivapaalla sisääntulolla voidaan ohjata palohälytysjärjestelmän aktivoitumisesta kaikki EIB väylään liitetyt laitteet haluttuihin tiloihin. Osa valoista pois ja osa päälle, se voidaan toteuttaa ns. tilanneohjaus toiminnolla, jolloin kanava A lähettää aktivoituessaan tilanne numeron muille toimilaitteille ja ne suorittavat halutun toiminnon.
5 5 Verhomoottoriohjaimet 2-, 4- ja 8-kanavaisilla verhomoottoriohjaimilla voidaan ohjata helposti esimerkiksi kerroskohtaisia julkisivujen verhomoottoreita. Paikallisesti painonapeilla voidaan ohjata huonekohtaisia verhomoottoreita. Sääaseman antureilla voidaan ohjata kaikkia julkisivun verhomoottoreita. Samalla verho-ohjaimella voidaan yhdellä kanavalla ohjata valkokangasta, toisella kanavalla pimennysverhoja ja kolmannella vaikkapa ilmastoinnin peltiä auki/kiinni. Julkisivun verhomoottoreiden ohjauksissa otetaan huomioon auringon valon suunta, tuulen nopeus, lämpötila sekä vesisade. Sääasema ohjaa automaattisesti säätilan muuttuessa verhomoottoreiden tilaa. Näillä automatisoiduilla toiminnoilla pyritään vaikuttamaan siihen, että huoneissa saavutettaisiin mahdollisimman miellyttävä työskentely-ympäristö. Samoja verho-ohjaimia voidaan myös käyttää esimerkiksi tuuletusluukkujen ohjaukseen. Verho-ohjainlogiikkayksiköllä 6198JA voidaan ohjata automaattisesti esim. julkisivujen verhomoottoreita auringon aseman mukaan huomioiden varjostavat rakennukset ja puut ym. Seuraavat toiminnot ovat mahdollisia kanavakohtaisesti Ohjaus ylös/alas tai auki/kiinni Pysäytys / lamellien kääntö Ohjaa moottoria % Tilatieto moottorin asennosta Tilanneohjauksissa voidaan ennalta määrittää paikka Automaattiohjaus sääaseman ohjeiden mukaan Pakko-ohjaus haluttuun tilaan
6 6 Esimerkkinä hotellihuone Perustilanne Hotellihuoneissa halutaan varmistaa, että huoneiden valot ovat aina käytön jälkeen sammuneet ja lämpötilanpudotus on automaattisesti hoidettu huonetermostaatilla sekä lattialämmitystermostaatilla sen jälkeen kun avainkortti on otettu pois korttikytkimeltä. Huoneen jäähdytys on toteutettu puhallinkonvektorilla ja lämmitys patteriventtiilillä. Huoneen varauksen rekisteröinnin jälkeen avainkortti toimii ns. pääohjaimena, eli ohjaa termostaatin tilaa läsnä/poissa tilan välillä sekä sammuttaa huoneen valot pois lähdettäessä ja aktivoi lämpötilan pudotuksen. Muut valoryhmät saadaan syttymään ja sammumaan paikallisilla painonapeilla, joiden takana on väyläpohjaosa 6108U. Kalustesarjana voidaan käyttää Impressivo-sarjaa, josta löytyy kaikki normaalit toiminnot kaksoispistorasioista RJ45-liittimiin. Impressivo-sarjassa on neljä väriä, valkoinen RAL 9016, harmaa RAL 7012, antrasiitti RAL 7021 ja alumiini Myös kosteissa tiloissa voidaan käyttää samaa sarjaa lisäämällä vain tiivisteet, jolloin saadaan IP44 luokitus. Ratkaisu EIB -väylätekniikalla Hotellihuoneeseen tultaessa hotellin varausjärjestelmä on sytyttänyt valot eteiseen sekä asettanut huonetermostaatin läsnä -tilaan. Muut valoryhmät aktivoituvat vasta, kun avainkortti asetetaan kortinlukijaan. Huoneen siivouksen yhteydessä jätetään huoneeseen haluttu valaistus päälle, mikä aktivoituu kun kortti asetetaan kortinlukijaan.
7 7 Kosketusnäytöt helppokäyttöinen ohjauspaneeli Ohjauspaneelilla on mahdollisuus yhdestä paikasta ohjata esim. ravintolan tai aulan valaistusta. Kosketusnäytöt sisältävät mallista riippuen ohjattua pistettä. Lisäksi sinne voidaan tallettaa 32 tilannetta ja 20 ohjattua ryhmää. Ryhminä voi olla valonsäätimien lisäksi verhomoottoreita, markiiseja sekä releulostuloja. Tilanteet on talletettu kosketusnäytön muistiin ja ne voidaan aktivoida paneelista tai esim. IR-painikkeilta. Valaistustilanteita voidaan muuttaa helposti säätämällä halutut valaistustasot ja painamalla 3 sekunttia ko. tilannepainiketta ja uusi tilanne on muistissa. Kosketusnäytössä on myös 20 erillistä kanavaa aikaohjauksiin. Viikkokellolla voidaan ohjata viikon jokaiselle päivälle oma aikaohjelma. Kaikki aikaohjaukset on muutettavissa näytöltä. Aikaohjelmilla voidaan esim. ohjata tai muuttaa saunan kiukaan aloitusajankohta mukavasti yhdestä paikasta. Lisäksi sinne on mahdollista asettaa 10 erillistä hälytystä, esim. vesivuodosta, palohälytyksestä, murtohälytyksestä jne. Hälytyksen sattuessa kosketusnäyttö tuo hälytyksen näkyviin ja summeriääni hälyttää. Hälytys voidaan myös siirtää erillisellä laitteella esim. puhelimeen tai sähköpostiin. Lisätoimintona näytöissä on myös pieni logiikkaohjain. Näyttö on myös lukittavissa koodilla, niin ettei kuka tahansa pääse muuttamaan asetuksia. Ohjauspaanelia voidaan käyttää myös valvontatehtäviin kuten esim. ulkoovien tilatiedon valvontaan, yleisten tilojen valojen sammutuksiin tai esim. hiljaisina aikoina hotellikäytävien valotasojen sammutukseen.
8 8 Hotellihuoneen toiminnot Huonetermostaatti Lisätoimintoja, joita väyläpohjaisella järjestelmällä saavutetaan: Hotellihuoneen kaikki valot voidaan sammuttaa yhdellä painalluksella sängyn päädyssä olevasta 4-nappisesta kytkimestä ja aamulla esimerkiksi toisella kytkimen napilla sytyttää valot eteiseen ja kylpyhuoneeseen (aamu/yö tilanne). Huoneesta lähdettäessä ja kun avainkortti on otettu pois kortinlukijasta, eteisen valoryhmä sammuu vasta halutun sammutusviiveen jälkeen. Muut valoryhmät sammuvat heti ja lämpötilan pudotus aktivoituu. Huoneen siivouksen jälkeen, huoneeseen jätetään päälle ns. tervetulovalaistus, joka aktivoituu, kun kortti asetetaan kortinlukijaan. Huonetermostaatin sekä lattialämmitystermostaatin tila (läsnä/poissa) voidaan muuttaa varaustilanteen mukaan hotellin vastaanotosta. Paremmin varustelluissa hotellihuoneissa voidaan releohjatut ryhmät korvata esim. 8-kanavaisella Dali-säätimellä, jolloin saadaan samoilla painonapeilla myös valaistuksen säätö ja tilanneohjaukset. Puhallinkonvektorien tasoporras voidaan pakko-ohjata halutulle tasolle esimerkiksi kerroskohtaisesti, jolloin energiankulutusta voidaan hallita. Huonetermostaatti ohjaa automaattisesti lämmitys- ja jäähdytysventtiilien tilaa asetettujen parametrien mukaisesti. Huoneiden lämpötilatiedot voidaan kerätä esim. visualisointiohjelmistoon, joka on huoltoyhtiön käytettävissä. Piirustuksessa käytetyt EIB-väylätekniikkalaitteet RK-401 Katso piir. 401 Avainkortti-lukija + pohjaosa 2025U U 2-osainen painike Impressivo Lämmitysventtiili 2020US F U 6164/11 2-osainen painike Impressivo IP44 Puhallinkonvektori 2020US F U FC/S1.1 4-osainen painike Impressivo KLMA 4*0,8+0,8 6127MF U F85-81 Huonetermostaatti Impressivo U F85-81
9 9
10 Vastaanottimet Binäärivastaanotin 4 kanavaa Enintään neljän koskettimen liittämiseksi. Asennus koteloon, asennuslevyyn tai DIN-kiskoon. Leveys 2 mod. 6188/ Binäärivastaanotin, 4 x 230 V 1/1 6188/ Binäärivastaanotin, 4 x 24 V 1/1 6188/ Binäärivastaanotin, 4 x 32 V,pot.vapaa. 1/1 Binäärivastaanotin 8 kanavaa Enintään 8:lle koskettimelle. Asennus koteloon, asenuslevyyn tai DIN-kiskoon. Leveys 4 mod. 6188/ Binäärivastaanotin, 8 x 230 V 1/1 6188/ Binäärivastaanotin, 8 x 24 V 1/1 6188/ Binäärivastaanotin, 8 x 32 V,pot.vapaa 1/1 Ulostulot Kytkinyksikkö 2 kanavaa 10A ja 16A 230 V, 50 Hz. 2 erillistä kosketinlähtöä 2 ryhmän ohjaukseen. Ei tarvitse lisäjännitelähdettä, väyläkaapeliliitin sisältyy toimitukseen. Leveys 2 mod. 6195/ Kytkinyksikkö 2 x 10 A 1/1 6194/ Kytkinyksikkö 2 x 16 A kapasitiivinen kuorma, virranmittaus. 1/1 6194/ Kytkinyksikkö 2 x 16 A 1/1 Kytkinyksikkö 4 kanavaa 6A - 10A 230V, 50Hz. 4-kanavaisten kytkinyksiköiden releet voidaan ohjelmoida eri käyttötarkoituksiin esim. sytytys/ sammutus- viiveet, loogiset muuttujat sekä porrasvaloautomaatti. Ei käsikäyttömahdollisuutta. Väyläkaapeliliitin sisältyy toimitukseen. Leveys 4 mod. 6195/ Kytkinyksikkö 4 x 6 A ei käsikäyttöä, (leveys 2 mod.) 1/1 6195/ Kytkinyksikkö 4 x 10 A 1/1 Kytkinyksikkö 4 kanavaa 16A 230V, 50Hz. 4-kanavaisten kytkinyksiköiden releet voidaan ohjelmoida eri käyttötarkoituksiin esim. sytytys/ sammutus- viiveet, loogiset muuttujat sekä porrasvaloautomaatti. Releiden pakko-ohjaus myös mahdollista. Väyläkaapeliliitin sisältyy toimitukseen. Leveys 4 mod. 6194/ Kytkinyksikkö 4 x 16 A, kapasitiivinen kuorma, virranmittaus. 1/1 6194/ Kytkinyksikkö 4 x 16 A 1/1 10
11 Ulostulot Kytkinyksikkö 8 kanavaa 6A, 10A ja 16A 230 V, 50 Hz. 8 kosketinlähtöä. Ei tarvitse lisäjännitelähdettä, paikalliskäyttö käsin mahdollista, koskettimien kytkentätilan näyttö. Väyläkaapeliliitin sisältyy toimitukseen. Leveys 8 mod. 6194/ Kytkinyksikkö 8 x 16 A, kapasiviiivinen kuorma, virranmittaus. 1/1 6194/ Kytkinyksikkö 8 x 16 A 1/1 6195/ Kytkinyksikkö 8 x 6 A, ei käsikäyttöä, (leveys 4 mod). 1/1 6195/ Kytkinyksikkö 8 x 10 A 1/1 Kytkinyksikkö 12 kanavaa 6A,10A ja 16A 230 V, 50 Hz. 12 kosketinlähtöä. Ei tarvitse lisäjännitelähdettä, paikalliskäyttö käsin mahdollista, koskettimien kytkentätilan näyttö. Väyläkaapeliliitin sisältyy toimitukseen. Leveys 12 mod. 6194/ Kytkinyksikkö 12 x 16 A, kapasitiivinen kuorma 1/1 6195/ Kytkinyksikkö 12 x 6 A, ei käsikäyttöä, (leveys 8 mod). 1/1 6195/ Kytkinyksikkö 12 x 10 A 1/1 Verhomoottoriohjaimet 2-kanavainen verhomoottoriohjain Kaksi erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni. Leveys 4 mod. 6196/ Verhomoottoriohjain 230 V, 50 Hz, 2 x 6 A 1/1 4-kanavaiset verhomoottoriohjaimet Neljä erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni. Osassa tuotteista käsiohjausmahdollisuus. Leveys 4 mod. 6196/ Verhomoottoriohjain 230 V, 50 Hz, 4 x 6 A 1/1 6196/ Verhomoottoriohjain 4 x 6 A, 24 VDC 1/1 6196/ Verhomoottoriohjain 230V, 4 x 6 A, käsiohjaus 1/1 6196/ Verhomoottoriohjain 230V, 4 x 6 A. 1/1 8-kanavaiset verhommoottoriohjaimet Kahdeksan erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni. Osassa tuotteista käsiohjausmahdollisuus. Leveys 8 mod. 6196/ Verhomoottoriohjain 8 x 6 A 1/1 6196/ Verhomoottoriohjain 8 x 6 A, käsiohjaus 1/1 11
12 12 Kytkinyksiköt 6194/ / / / / / / / / / / / / /27 Kanavien määrät 2/4/8/12 2/4/8 2/4/8/12 4/8/12 Leveys moduuliyksikköä (MY=18 mm) EN /4/8/12 2/4/8 2/4/8/12 2/4/6 Käsikäyttömahdollisuus x x x - Nimellisvirta / A 16AX, kap 16A 10A 6A Kulutusmittausmahdollisuus x Toiminnot sovelluksessa Sytytys- / sammutusviive x x x x Porrasvaloautomaatti x x x x Porrasvalot ennakkovaroitus x x x x Porrasvalotoiminnon lisäaika x x x x Vilkkuvalotoiminto x x x x Tilatiedon kuittaus x x x x Raja-arvon määritys ja ohjaus x x x x Virranmittaus Raja-arvon ylitys/alitus ohjaus x 1) Virta-arvon mittaus x 1) Tilanneohjaus x x x x Logiikkaohjaus (AND, OR, XOR, GATE) x x x x Prioriteettiohjaus esim. hälytystilanteissa x x x x Lämmitys/jäähdytys toiminnot 2-pisteohjaus x x x x Syklinen (PWM) ohjaus x x x x Automaattihuuhtelu venttiilille x x x x Erikoistoiminnot Tilatiedot jännitekatkojen jälkeen x x x x Todellinen tilatieto omana objektina x x x x Kuormitus ja katkaisukyky DIN EN AC1 16A 16A 10A 6A AC3 16A 10A 8A 6A DIN EN AX 16A 10AX 6A (200μF) (70μF) (140μF) (35μF) Mekaaninen kestoikä x10 6 3x Elektroninen kestoikä IEC Nimellisvirta AC1 (240V/cosφ=0,8) Nimellisvirta AC3 (240V/cosφ=0,45) Nimellisvirta AC5 (240V/cosφ=0,45) Kuormatyypit Hehkulamppukuorma W W W W Loistelamppuvalaisimet (Huom! Elektroniset liitäntälaitteet) Kompensoimaton W W W 800 W Rinnankompensoitu W W W 300 W DUO-kytkentä W W W 350 W Halogeenilamput Rautasydänmuuntaja W W W 800 W Elektroninen muuntaja W W W W 230 V lamput W W W W Dulux-lamput Kompensoimaton W W W 800 W Rinnankompensoitu W W W 800 W Elohopealamput Kompensoimaton W W W 1000 W Rinnankompensoitu W W W 800 W Vikavirta (150μs) 600 A 400 A 400 A 200 A (250μs) 480 A 320 A 320 A 160 A Elektronisten liitäntälaitteiden määrä (T5/T8) Katso liitäntälaitteen laitevalmistajan ohjeet. 18 W 26 2) W 26 2) W 22 2) W 12 2) W 12 2) ) Virranmittaus mahdollista 2-, 4- ja 8- kanavaisilla kytkinyksiköillä. 2) Perustuu B16 MBC johdonsuoja-automaattiin.
13 13 Binäärisisääntulot 6188/ / / / / / / /18 Kanavien määrät Leveys moduuliyksikköä (MY=18 mm) EN Kytkintoiminnot Kytkentä nousevalla/laskevalla pulssilla x x x x Kytkentä pulssin pituudella x x x x Kytkentä syklisesti x x x x Kytkentä jännitekatkon jälkeen x x x x Säädintoiminnot Ohjaus lyhyt/pitkä painallus, portaittain x x x x Normaali painonappiohjaus x x x x Verho-ohjaus toiminnot Normaali painonappiohjaus x x x x Ohjaus myös 2-os. painonapilla x x x x Arvon lähetystoiminto 1 bit, 2 bit prioriteetti x x x x 1 byte, 2 byte, 4 byte arvot x x x x Arvo etumerkillä x x byte aika x x - - Arvon lähetys jännitekatkon jälkeen x x x x Tilanneohjaus 1 byte tilanneohjaus x x x x 1 bit tilanneaktivointi x x x x Tilanteen tallennus x x x x Sekvenssiohjaus Sekvenssiohjaus voidaan asettaa x x x x Sekvenssiohjaus painonapeilla x x - - Monta toimintoa painonapilla Kytkentä pitkällä painalluksella x x x x Kytkentä lyhyellä painalluksella x x x x Laskuritoiminto Aseteltavissa oleva laskurikoko x x x x Laskurin nollaus x x x x Laskurin arvon lähetys syklisesti x x x x Käsikäyttö toiminnot Kanavakohtainen käsiohjaus x x - - Led indikointi käsi / auto x x - - Ledin invertointi mahdollisuus x x - - Kanavien aktivointi päälle/pois x x x x Aseteltavat signaalien tuloajat x x x x Sanomien määrän rajoitus x x - - Laite lähettää toimintatilasta tiedon x x - - Lämmitys venttiilin ohjaus - - x x Led- merkkivalojen ohjaus - - x x
14 14 Verhomoottoriohjaimet 6196/ / / / / / /82 Kanavien määrät Leveys moduuliyksikköä (MY=18 mm) EN Verho-ohjaimien perustoiminnot Ylös/alas ohjaus x x x x x x Lamellien kääntö x x x x x x Siirry asentoon x - x x x x Asennon esiasetus x - x x x x Tilanneohjaus x - x x x x Turvallisuustoiminnot Tuulihälytys x x x x x x Jäätymissuoja x - x x x x Sadehälytys x - x x x x Verhojen lukitus x - x x x x Pakko-ohjaus x - x x x x Asento jännite- ja väyläjännitekatkon jälkeen x x x x x x Keskitetyt ohjaukset Auringonhäikäisy x - x x x x Lämmitys/jäähdytys automatiikka x - x x x x Automaattitoiminnon aktivointi x - x x x x Käsikäytön esto x - x x x x Tilatiedot Tilatieto asemasta x - x x x x Tilatieto toiminnasta x - x x x x Tilatieto käsi / auto x - x x x x Käsikäyttötoiminnot Käsi/auto-asennonaktivointi x - x Led käsi/auto asennosta x - x Led ulkoisesta jännitesyötöstä x - x IV-peltien ohjaus Auki/kiinni ohjaus x - x x x x Kytkintoiminnot Päälle/pois x - x x x x Tilanneohjaus 1 byte x - x x x x Porrasvaloautomaatti x - x x x x Huom! Kaikki toiminnot eivät ole mahdollisia ainoastaan yhdellä sovelluksella. Verho-ohjainlogiikkayksiköllä 6198JA voidaan ohjata automaattisesti esim. julkisivujen verhomoottoreita auringon aseman mukaan.
15
16 WXX751/09/2006/10000/PRO IMAGE/HÄMEEN KIRJAPAINO OY BUILDING TECHNOLOGY ENSTO BUSCH-JAEGER OY PORVOON SISÄKEHÄ 2, PL PORVOO PUH FAX
