1 EIB/KX -taloautomaatio 008 Building Technology Ensto Busch-Jaeger Oy

2 Ensto sähköistäjänä Ensto on sähköjärjestelmien ja sähkötarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen konserni ja perheyritys, joka on perustettu 958 Ensto Building Technology -liiketoiminta-alue tarjoaa sähköistysratkaisuja tämän päivän rakentamisen vaatimuksiin Ydinosaaminen palvelee uutta talonrakennusteknologiaa, jolla kiinteistön toimivuus optimoidaan koko sen elinkaaren ajan Enston suunnittelemat talotekniset ratkaisut lisäävät kiinteistöjen käytön mukavuutta ja joustavuutta

3 Sisällysluettelo EIB/KX -taloautomaatio 4 Järjestelmän rakenne 6 Esimerkkiratkaisuja liikerakentamisessa euvotteluhuone 8 Hotellihuone 0 Aula ja ravintola Kauppakeskus 3 Opetustilat 4 Luokkahuone 5 Uudet kytkinyksiköt 6 Binäärisisääntulot 7 Verhomoottoriohjaimet 8 EIB/KX -taloautomaatio omakotitalossa 9 Tuotteet Järjestelmäkomponentit Logiikkayksiköt ja kellokytkimet 3 Tiedonsiirto 4 Modulipohjainen ohjauskotelo 5 Vastaanottimet 6 Ulostulot 7 Lämmitys ja jäähdytys 9 Verhomoottoriohjaimet 9 Valonsäätimet ja tunnistimet3 0 Impressivo asennuskalusteet3 Busch-triton asennuskalusteet3 4 Kosketusnäytöt3 5 Ryhmäkeskus ohjausjärjestelmille3 5 Teknistä tietoa Kytkinyksiköt3 6 Binäärisisääntulot3 7 Verhomoottoriohjaimet3 8 Piirikaaviot 39 Hakemisto 43

4 4 EIB/KX -taloautomaatio Konnex-yhdistys on perustettu vuonna 999 ja siihen kuuluvat - BatBUS Club International (BCI) - European Installation Bus Association (EIBA) - European Home Systems Associaton (EHSA) - Konnex on standardi E wwwknxorg EIB/KX (European Installation Bus/Konnex) on väyläpohjainen järjestelmä, jossa sähkötoimiset laitteet kommunikoivat itsenäisesti ilman keskustietokonetta Toimilaitteet yhdistetään parikaapelilla toisiinsa, josta ne saavat myös samalla käyttöjännitteensä Kaikki keskeiset laitevalmistajat Euroopassa ovat mukana valmistamassa ja kehittämässä tuotteita ja ovat Konnex -yhdistyksen jäseniä Kaikki toimilaitteet ovat sertifioituja ja eri laitevalmistajien tuotteet ovat näin ollen yhteensopivia ja vaihtokelpoisia EIB/KX -taloautomaatio on laitevalmistajista riippumaton standardi, joka on määritelty normissa E50090 EIB/KX -taloautomaatiota käytetään automaattisiin ohjauksiin erilaisissa rakennuksissa, kuten toimistoissa, liikekeskuksissa, uimahalleissa, kouluissa ja myös omakotitaloissa Toimilaitteet kuten painonapit, liiketunnistimet, läsnäoloanturit sekä huonetermostaatit lähettävät sanomia väylälle Vastaanottajat kuten rele- tai säädinyksiköt puolestaan ohjaavat valaistuksen päälle ja huolehtivat huoneen lämmityksestä ja jäähdytyksestä EIB/KX -taloautomaatio tuo rakennukseen mukanaan muunneltavuutta, joustavuutta ja energian säästöä Kaikki tarpeeton kulutus voidaan kytkeä pois mukavuudesta kuitenkaan tinkimättä Ohjelmoinnin ja käyttöönoton tekee sähköurakoitsija käyttäen ETS - ohjelmointityökalua EIB/KX-taloautomaation toimintoja ovat mm Valaistusryhmien ohjaus päälle/ pois, säätö ja tilanneohjaukset Tarpeettoman kulutuksen vähentäminen läsnäoloanturien ja liiketunnistimien avulla Verhomoottorien ja markiisien ohjaus ajan ja ulkoisten olosuhteiden mukaan, esim auringonhäikäisy tai lämpösäteily Huoneiden lämmitys/jäähdytyslaitteiden ohjaus Päivänvalon hyväksikäyttö energian säästössä Keskitetyt ohjaukset on toteutettavissa aikaohjelmalla erilaisiin tiloihin, kuten käytäville, auloihin ym Visualisointi ja liitynnät kiinteistöautomaation valvomoihin on myös mahdollista Hallintorakennuksen elinkaarikustannukset Joustavuus, hyötyarvo ja energiansäästö ovat kolme päävaatimusta, jotka koskevat hallinto- ja toimistorakennuksia, julkisia rakennuksia, kouluja, sairaaloita jne Yhä enemmän kiinnitetään huomiota takaisinmaksun ohella niin sanottuihin elinkaarikustannuksiin äillä tarkoitetaan investointikustannusten ja rakennuksen elinkaaren aikana syntyvien kaikkien käyttökustannusten summaa Suuren hallintorakennuksen investointikustannus on 4 milj Vuotuiset käyttökustannukset ovat milj Elinkaarikustannukset 0 vuoden käyttöaikana ovat: 4 milj + 0 x milj = 54 milj Jos tässä hallintorakennuksessa voidaan suuruisella lisäinvestoinnilla saavuttaa käyttökustannusten osalta 0% säästö, niin elinkaarikustannuksiksi saadaan: (4 + 0,5) milj + 0 x ( milj 0 %) = 4,5 milj + 0 x,8 milj = 50,5 milj Investointikustannukset: Lisäys 0,5 milj euroa Käyttökustannusten säästö: 0 vuoden kuluttua: 3,5 milj euroa Tämä merkitsee, että 0,5 milj lisäinvestoinnilla saavutetaan,5 milj suuruinen elinkaarikustannusten säästö Hallintorakennuksen elinkaarikustannukset

5 5

6 6 Järjestelmän rakenne EIB/KX -järjestelmä muodostuu linjoista, jossa virtalähde (640mA) syöttää 4VDC käyttöjännitteen toimilaitteille Yhteen linjaan voidaan liittää 64 toimilaitetta ja jokaisen laitteen ottama virta täytyy standardin E50090 mukaan olla alle 0mA Linjoja voi yhdessä alueessa olla enintään 5 kpl ja alueita samoin 5 kpl Kaapeloinnissa voidaan käyttää ns väylä-, tähti-, tai puurakennetta, mutta ei rengasta Kaikki toimilaitteet saavat ohjelmoinnissa yksilöllisen osoitteen ja ne voidaan myös uudelleen ohjelmoida esim rakennuksen toisessa osassa Ohjelmoinnissa käytetään ryhmäosoitteita yhdistämään toimilaitteiden ohjaukset toisiinsa Ohjelmointityökaluna käytetään ETS3 ohjelmaa ja liitynnässä väylään on mahdollista käyttää RS3, USB tai IP-gatewayta ETS3 ohjelmassa valitaan toimilaitteet, tehdään linkitykset sekä asetetaan parametriasettelut Lopputuloksena saadaan projektitietokanta laitelistauksineen ja asetusarvoineen Suunnittelussa käytettävät maksimipituudet linjaa kohti ovat: Virtalähteen ja etäisimmän laitteen välinen etäisyys / linja3 Kahden toimilaitteen välinen maksimietäisyys / linja Kaapeleiden (Klma 4x0,8+0,8) yhteispituus / linja m 700 m 000 m LIJA 680/0 ALUE AGM /40 Klma 4*0,8+0,8 LIJA Linjajakokaavio /4

7 7 Esimerkki liikerakennuksen järjestelmäkaaviosta VALVOMO OPC-SERVER + OPC-CLIET KERROSJAKAMO DJK CAT 6 IP= L EIB LA 680/0 BACKBOE - LIJA (0) /0 680/0 680/0 ALUE ALUE ALUE LIJA LIJA LIJA LIJA 0 3 PIR DALIx8 LIJA 0 LIJA xx 697/ LIJA LIJA LIJA 3 5 KERROS PIR DALIx8 679-xx 697/ LIJA 3 LIJA 3 LIJA LIJA 4 LIJA 4 LIJA 4 4 KERROS LIJA 5 LIJA 5 LIJA LIJA 6 LIJA 6 LIJA 6 3 KERROS LIJA 7 LIJA 7 LIJA LIJA 8 LIJA 8 LIJA 8 KERROS LIJA 9 LIJA 9 LIJA LIJA 0 LIJA 0 LIJA 0 KERROS TALO A TALO B TALO C Klma 4*0,8+0,8

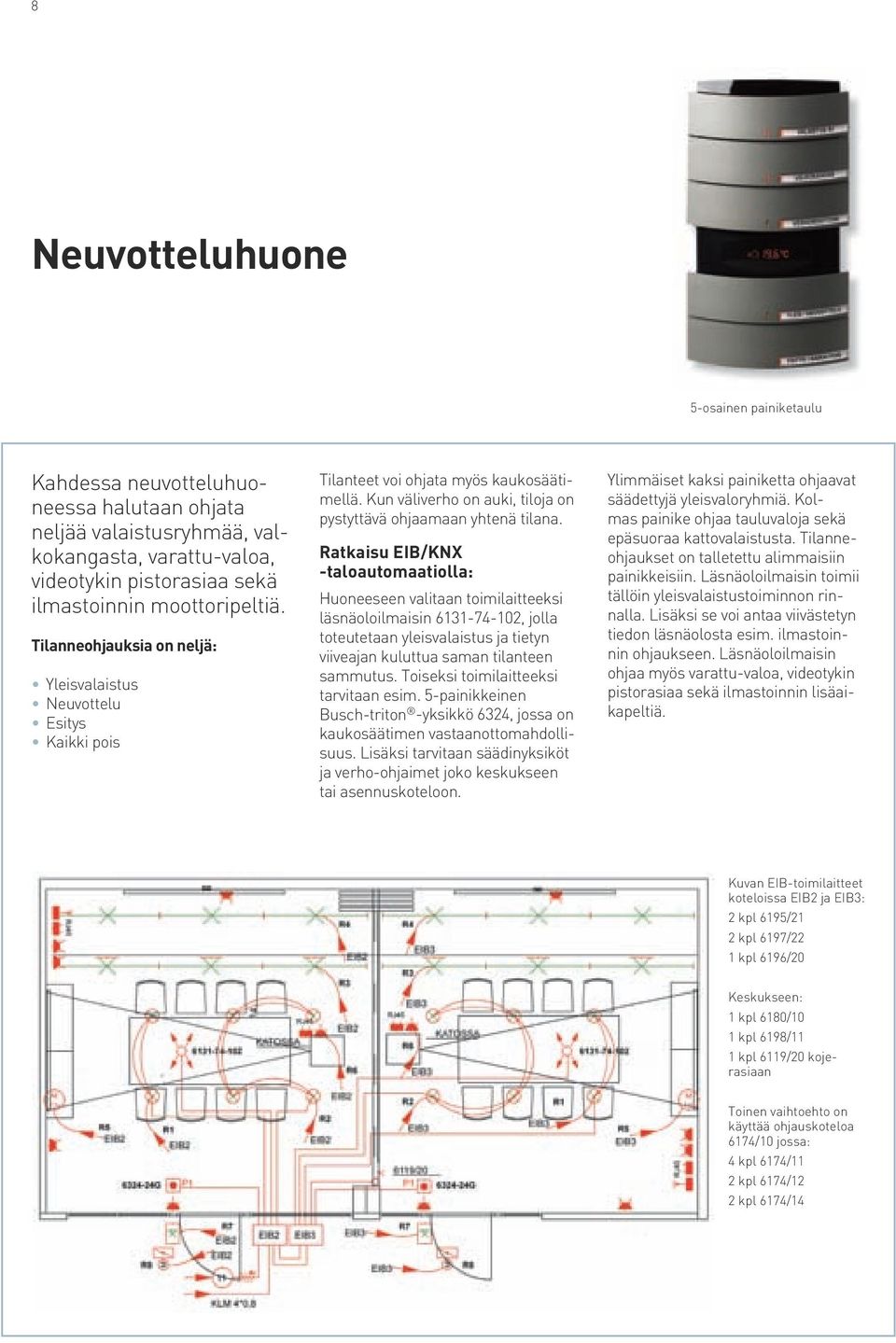

8 8 euvotteluhuone 5-osainen painiketaulu Kahdessa neuvotteluhuoneessa halutaan ohjata neljää valaistusryhmää, valkokangasta, varattu-valoa, videotykin pistorasiaa sekä ilmastoinnin moottoripeltiä Tilanneohjauksia on neljä: Yleisvalaistus euvottelu Esitys Kaikki pois Tilanteet voi ohjata myös kaukosäätimellä Kun väliverho on auki, tiloja on pystyttävä ohjaamaan yhtenä tilana Ratkaisu EIB/KX -taloautomaatiolla: Huoneeseen valitaan toimilaitteeksi läsnäoloilmaisin , jolla toteutetaan yleisvalaistus ja tietyn viiveajan kuluttua saman tilanteen sammutus Toiseksi toimilaitteeksi tarvitaan esim 5-painikkeinen Busch-triton -yksikkö 634, jossa on kaukosäätimen vastaanottomahdollisuus Lisäksi tarvitaan säädinyksiköt ja verho-ohjaimet joko keskukseen tai asennuskoteloon Ylimmäiset kaksi painiketta ohjaavat säädettyjä yleisvaloryhmiä Kolmas painike ohjaa tauluvaloja sekä epäsuoraa kattovalaistusta Tilanneohjaukset on talletettu alimmaisiin painikkeisiin Läsnäoloilmaisin toimii tällöin yleisvalaistustoiminnon rinnalla Lisäksi se voi antaa viivästetyn tiedon läsnäolosta esim ilmastoinnin ohjaukseen Läsnäoloilmaisin ohjaa myös varattu-valoa, videotykin pistorasiaa sekä ilmastoinnin lisäaikapeltiä Kuvan EIB-toimilaitteet koteloissa EIB ja EIB3: kpl 695/ kpl 697/ kpl 696/0 Keskukseen: kpl 680/0 kpl 698/ kpl 69/0 kojerasiaan Toinen vaihtoehto on käyttää ohjauskoteloa 674/0 jossa: 4 kpl 674/ kpl 674/ kpl 674/4

9 9 Läsnäoloilmaisin Yleisvalaistus-ohjaus Tilanteessa ohjelmoidaan Buschtriton painiketaulun ensimmäiseen painikkeeseen esim arvot: R, valot 90 % R, valot 90 % R, valot OFF R4, valot OFF R5, valkokangas ylös euvottelu-ohjaus Tilanteessa ohjelmoidaan toiseen painikkeeseen esim arvot: R, valot 90 % R, valot 90 % R, valot OFF R4, valot O R5, valkokangas ylös Esitys-ohjaus Tilanteessa ohjelmoidaan kolmanteen painikkeeseen esim arvot: R, valot OFF R, valot 0 % R, valot O R4, valot OFF R5, valkokangas alas Kaikki pois -ohjaus Tilanteessa painikkeeseen 4 ohjelmoidaan kaikki valoryhmät pois ja valkokangas ylös Läsnäoloanturi sammuttaa halutun viiveajan kuluttua varattu-valon, videotykin pistorasian sekä ilmastoinnin lisäajan Mikäli samassa neuvotteluhuoneessa halutaan yhdistää valaistuksen ohjauksen lisäksi lämmityksen ja jäähdytyksen automaattinen säätö, sekin on mahdollista yhdistää toimilaitteeseen (67), jossa on mukana huonetermostaatti Tällöin valaistuksen ohjaukset toimivat samoin kuin edellä, mutta sen lisäksi LCDnäytössä näkyy huoneen lämpötila sekä tilatieto automaattisesta valinnasta lämmitys/jäähdytys Lisäksi tarvitaan vain venttiilit ja venttiilien ohjaimet lämmitykselle sekä jäähdytyspalkeille, joita ohjataan väylän kautta Lämpötilatieto huonetermostaatilta voidaan kerätä väylältä mistä tahansa huoneesta esim valvomoohjelmistoon,5,0 m 6,0 m Läsnäoloilmaisimen valvonta-alue normaaliin huonekorkeuteen (,5 m) asennettuna on halkaisijaltaan 6 metriä yhden metrin korkeudella Korkeammalle asennettuna (,5 m) alue laajenee 0 metriin, mutta tällöin herkkyys pienenee Läsnäoloilmaisin , jonka valvonta-alue on 60

10 0 Hotellihuone Impressivo painonappi Carat-peitelevyllä Hotellihuoneissa halutaan varmistaa, että huoneiden valot ovat aina käytön jälkeen sammuneet ja lämpötilanpudotus on automaattisesti hoidettu huonetermostaatilla sekä lattialämmitystermostaatilla sen jälkeen, kun avainkortti on otettu pois korttikytkimeltä Huoneen jäähdytys on toteutettu puhallinkonvektorilla ja lämmitys patteriventtiilillä Huoneen varauksen rekisteröinnin jälkeen avainkortti toimii ns pääohjaimena, eli ohjaa termostaatin tilaa läsnä/poissa tilan välillä sekä sammuttaa huoneen valot pois lähdettäessä ja aktivoi lämpötilan pudotuksen Muut valoryhmät saadaan syttymään ja sammumaan paikallisilla painonapeilla, joiden takana on väyläpohjaosa 608U Kalustesarjana voidaan käyttää Impressivo-sarjaa, josta löytyy kaikki normaalit toiminnot kaksoispistorasioista RJ45-liittimiin Impressivo-sarjassa on neljä väriä, valkoinen RAL 906, harmaa RAL 70, antrasiitti RAL 70 ja alumiini RAL 9006 Myös kosteissa tiloissa voidaan käyttää samaa sarjaa lisäämällä vain tiivisteet, jolloin saadaan IP44 luokitus Ratkaisu EIB/KX -taloautomaatiolla Hotellihuoneeseen tultaessa hotellin varausjärjestelmä on sytyttänyt valot eteiseen sekä asettanut huonetermostaatin läsnä -tilaan Muut valoryhmät aktivoituvat vasta, kun avainkortti asetetaan kortinlukijaan Huoneen siivouksen yhteydessä jätetään huoneeseen haluttu valaistus päälle, mikä aktivoituu kun kortti asetetaan kortinlukijaan

11 Huonetermostaatti Lisätoimintoja, joita väyläpohjaisella järjestelmällä saavutetaan: Hotellihuoneen kaikki valot voidaan sammuttaa yhdellä painalluksella sängyn päädyssä olevasta 4-nappisesta kytkimestä ja aamulla esimerkiksi toisella kytkimen napilla sytyttää valot eteiseen ja kylpyhuoneeseen (aamu/yö tilanne) Huoneesta lähdettäessä ja kun avainkortti on otettu pois kortinlukijasta, eteisen valoryhmä sammuu vasta halutun sammutusviiveen jälkeen Muut valoryhmät sammuvat heti ja lämpötilan pudotus aktivoituu Huoneen siivouksen jälkeen, huoneeseen jätetään päälle ns tervetulovalaistus, joka aktivoituu, kun kortti asetetaan kortinlukijaan Huonetermostaatin sekä lattialämmitystermostaatin tila (läsnä/poissa) voidaan muuttaa varaustilanteen mukaan hotellin vastaanotosta Paremmin varustelluissa hotellihuoneissa voidaan releohjatut ryhmät korvata esim 8-kanavaisella Dali-säätimellä, jolloin saadaan samoilla painonapeilla myös valaistuksen säätö ja tilanneohjaukset Puhallinkonvektorien tasoporras voidaan pakko-ohjata halutulle tasolle esimerkiksi kerroskohtaisesti, jolloin energiankulutusta voidaan hallita Huonetermostaatti ohjaa automaattisesti lämmitys- ja jäähdytysventtiilien tilaa asetettujen parametrien mukaisesti Huoneiden lämpötilatiedot voidaan kerätä esim visualisointiohjelmistoon, joka on huoltoyhtiön käytettävissä Piirustuksessa käytetyt EIB/KX -taloautomaatiolaitteet RK-40 Katso piir 40 Avainkortti-lukija + pohjaosa 05U U -osainen painike Impressivo Lämmitysventtiili 00US F U 664/ -osainen painike Impressivo IP44 Puhallinkonvektori 00US F U 664/4 4-osainen painike Impressivo KLMA 4*0,8+0,8 67MF-8+60U-0+7F85-8 Huonetermostaatti Impressivo U-0+7F85-8

12 Aula ja ravintola Helppokäyttöinen ohjauspaneeli Hotellien ja liikerakennusten aulat sekä ravintolat ovat alueita, joissa on paljon erilaisia ohjaustarpeita valaistukselle Erilaiset tilanneohjaukset kuten, aamiainen, lounas, päivällinen, ilta sekä valomerkki ovat lähes aina tarpeita missä tahansa ravintolassa iiden helppo käyttö on tärkeää, koska henkilökunnan on osattava käyttää ohjauksia vaivattomasti Ohjauspaneelilla on mahdollisuus yhdestä paikasta ohjata esim ravintolan tai aulan valaistusta Kosketusnäytöt sisältävät mallista riippuen 80 0 ohjattua pistettä Lisäksi sinne voidaan tallettaa 3 tilannetta Ryhminä voi olla valonsäätimien lisäksi verhomoottoreita, markiiseja sekä releulostuloja Tilanteet on talletettu ohjauspaneelin muistiin ja ne voidaan aktivoida paneelista tai esim IR-painikkeilta Valaistustilanteita voidaan muuttaa helposti säätämällä halutut valaistustasot ja painamalla 3 sekunttia ko tilannepainiketta ja uusi tilanne on muistissa Kosketusnäytössä on myös 0 erillistä kanavaa aikaohjauksiin Viikkokellolla voidaan ohjata viikon jokaiselle päivälle oma aikaohjelma Kaikki aikaohjaukset on muutettavissa näytöltä Aikaohjelmilla voidaan esim ohjata tai muuttaa saunan kiukaan aloitusajankohta mukavasti yhdestä paikasta Lisäksi sinne on mahdollista asettaa 0 erillistä hälytystä, esim vesivuodosta, palohälytyksestä, murtohälytyksestä jne Hälytyksen sattuessa kosketusnäyttö tuo hälytyksen näkyviin ja summeriääni hälyttää Hälytys voidaan myös siirtää erillisellä laitteella esim puhelimeen tai sähköpostiin äyttö on myös lukittavissa koodilla, niin ettei kuka tahansa pääse muuttamaan asetuksia Ohjauspaanelia voidaan käyttää myös valvontatehtäviin kuten esim ulko-ovien tilatiedon valvontaan, yleisten tilojen valojen sammutuksiin tai esim hiljaisina aikoina hotellikäytävien valaistuksen himmentämisen Liiketunnistimet aktivoituvat yöajaksi ja huomatessaan liikettä kirkastavat käytävien valot esim 5 minuutiksi, jonka jälkeen valot himmenevät taas yö valaistustasoon

13 3 Kauppakeskus Vahti-Jussi liiketunnistin Kauppakeskuksissa EIB/ KX -taloautomaation edut tulevat hyvin esiin Isoissa auloissa ja kulkureiteillä on yleensä paljon luonnonvaloa, jota hyödynnetään vakiovaloantureita käyttäen Laajojen tilojen ohjaustieto siirretään sähkökeskuksissa oleville releille yhtä parikaapelia pitkin Pienten liikkeiden valaistuksen ohjaus voidaan toteuttaa myös väyläohjatuilla releillä Esimerkiksi myyntitiskin luona on painonappi, josta myymälänhoitaja voi ohjata yleisvalaistuksen lisäksi kohdevalaistusta haluamallaan tavalla Liikkeiden tilatiedot ovat myös valvottavissa esim kiinteistövalvomosta Tilamuutoksissa EIB/KX -järjestelmän edut tulevat jälleen esiin Esim yhdistettäessä kaksi pientä liiketilaa isommaksi myymäläksi, voidaan tilojen valaistusmuutokset tehdä pelkästään uudelleen ohjelmoimalla Jos vielä on käytetty Enstoet-liittimillä varustettuja valaisimia ja kosketinkiskoja, pienet paikalliset muutokset voidaan tehdä ilman tilojen käyttökatkoksia Kulunvalvonnasta saatavaa tietoa voidaan käyttää esimerkiksi niin, että eri aikoina tapahtuvaa tavaroiden jakelua ja purkua voidaan helpottaa sytyttämällä tietyillä oikeuksilla valot jo valmiiksi päälle, kun leimataan sisään alueelle Samoin varastoalueilla liiketunnistimet sytyttävät ja sammuttavat esim varastohyllyjen väliset valot automaattisesti helpottaen tavaroiden purkua Autojen paikoitustiloissa alueita voidaan ohjata liiketunnistimin, jolloin hämäräkytkin pitää huolen siitä, että valot eivät turhaan syty, ja että ne sammuvat automaattisesti asetetun viiveajan jälkeen

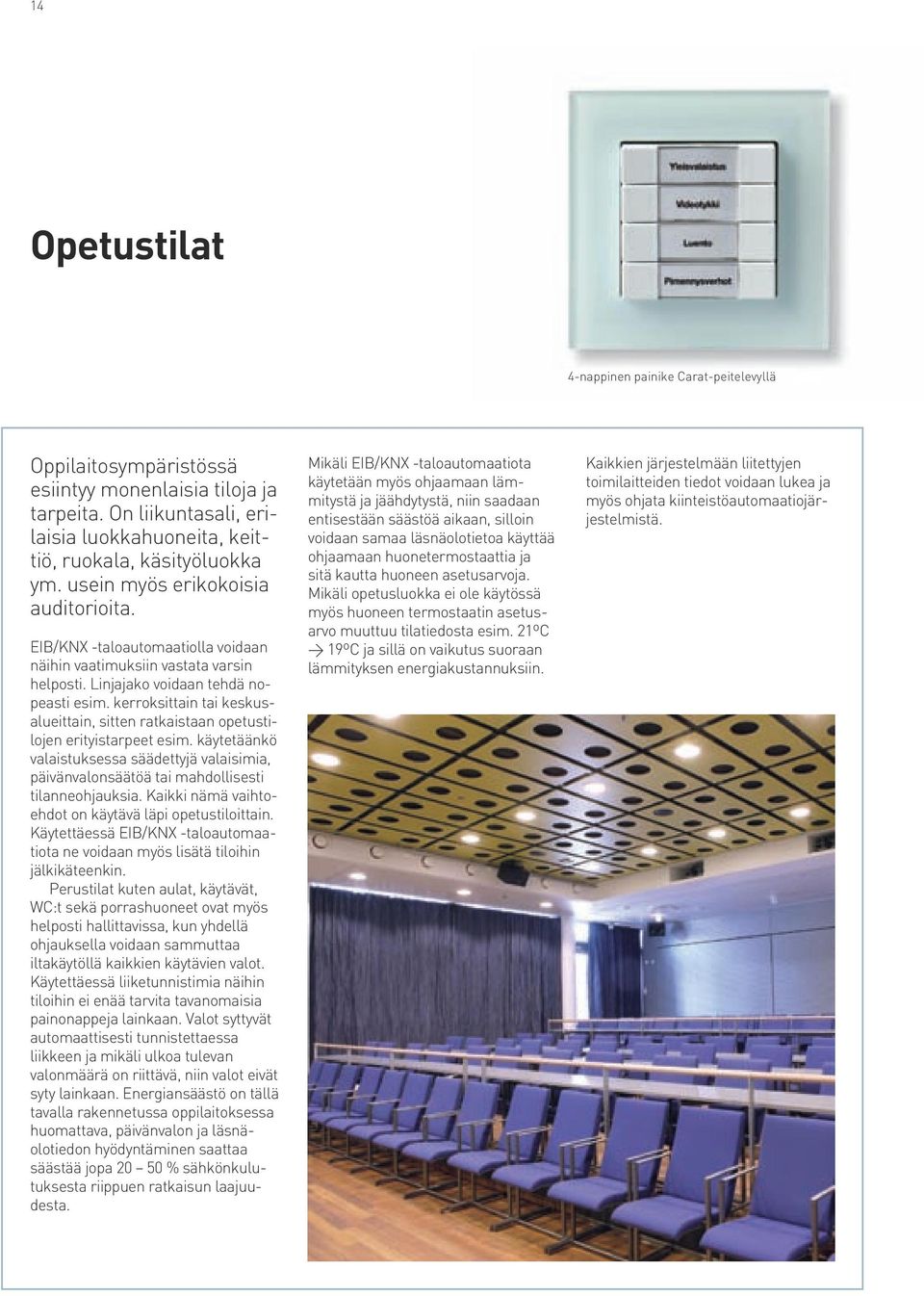

14 4 Opetustilat 4-nappinen painike Carat-peitelevyllä Oppilaitosympäristössä esiintyy monenlaisia tiloja ja tarpeita On liikuntasali, erilaisia luokkahuoneita, keittiö, ruokala, käsityöluokka ym usein myös erikokoisia auditorioita EIB/KX -taloautomaatiolla voidaan näihin vaatimuksiin vastata varsin helposti Linjajako voidaan tehdä nopeasti esim kerroksittain tai keskusalueittain, sitten ratkaistaan opetustilojen erityistarpeet esim käytetäänkö valaistuksessa säädettyjä valaisimia, päivänvalonsäätöä tai mahdollisesti tilanneohjauksia Kaikki nämä vaihtoehdot on käytävä läpi opetustiloittain Käytettäessä EIB/KX -taloautomaatiota ne voidaan myös lisätä tiloihin jälkikäteenkin Perustilat kuten aulat, käytävät, WC:t sekä porrashuoneet ovat myös helposti hallittavissa, kun yhdellä ohjauksella voidaan sammuttaa iltakäytöllä kaikkien käytävien valot Käytettäessä liiketunnistimia näihin tiloihin ei enää tarvita tavanomaisia painonappeja lainkaan Valot syttyvät automaattisesti tunnistettaessa liikkeen ja mikäli ulkoa tulevan valonmäärä on riittävä, niin valot eivät syty lainkaan Energiansäästö on tällä tavalla rakennetussa oppilaitoksessa huomattava, päivänvalon ja läsnäolotiedon hyödyntäminen saattaa säästää jopa 0 50 % sähkönkulutuksesta riippuen ratkaisun laajuudesta Mikäli EIB/KX -taloautomaatiota käytetään myös ohjaamaan lämmitystä ja jäähdytystä, niin saadaan entisestään säästöä aikaan, silloin voidaan samaa läsnäolotietoa käyttää ohjaamaan huonetermostaattia ja sitä kautta huoneen asetusarvoja Mikäli opetusluokka ei ole käytössä myös huoneen termostaatin asetusarvo muuttuu tilatiedosta esim ºC > 9ºC ja sillä on vaikutus suoraan lämmityksen energiakustannuksiin Kaikkien järjestelmään liitettyjen toimilaitteiden tiedot voidaan lukea ja myös ohjata kiinteistöautomaatiojärjestelmistä

15 ATK 5 Luokkahuone -kanavainen Dali-Gateway Opetusluokassa on tarkoitus käyttää AV-järjestelmän laitteita, videotykkiä, Video/DVD laitteita ym ja niitä käytettäessä halutaan tilanneohjauksia ja siten säädettyä valaistusta Sen lisäksi halutaan säästää energiaa käyttäen päivänvaloa hyväksi Ratkaisu EIB/KX -taloautomaatiolla Opetustilaan saavuttaessa läsnäoloanturi sytyttää perusvalaistuksen päälle Oven pielessä on 4-osainen painike, jolla voidaan ohjata valoryhmät päälle/pois ja haluttaessa myös säätää niitä Valaisimissa on käytetty Dali-liitäntälaitteita EIB/KX -järjestelmästä löytyy laite (697/4), jolla voidaan ohjata 64 erillistä Daliliitäntälaitetta Esimerkkikuvassa on 5 erillistä Dali-liitäntälaitetta ja niistä voidaan muodostaa haluttuja ryhmiä täysin vapaasti Huom valaistuksen syöttöön ei tarvitse muuta kuin 5x,5s syöttökaapeli, koska Daliviesti kulkee samassa kaapelissa ilman häiriöitä Opettajanpöydän lähettyvillä on toinen 4 osainen tilannepainike, jolla toteutetaan halutut valaistustilanteet AV-järjestelmiä käytettäessä Koska opetustila on iso, tarvitaan toinen läsnäoloanturi lähelle ikkunaseinää Sitä käytetään myös päivänvalonsäätöön ikkunariveillä Kun opetustila ei enää ole käytössä, läsnäoloanturi sammuttaa kaikki valot tilasta Samaa tilatietoa voidaan käyttää myös huonetermostaatin ohjaukseen sekä ilmastoinnin tilatietona Opetustilan lämmityksenohjauksessa voidaan korvata huoneen 4 - osainen painiketaulu väyläpohjaosalla 609U, jossa on huonetermostaatin lisäksi neljä ryhmää valaistukselle sekä yksi kanava esim avainkytkimelle, jolla opettaja aktivoi valvotusti laboratoriopöydän sähkönsyötön - ~ = 640mA DALI lx - 697/4 JK JKF MMJ 5x,5S ILMTAULU 45* 4 EI 60 ILMTAULU ILMTAULU 3 PIR 63-xx-0 Huonetermostaatin asetusarvoja ohjaa sekä läsnäoloanturi suoraan tilassa että kiinteistöautomaation valvomo-ohjelmisto Läsnäoloanturia voidaan käyttää myös ohjaamaan ilmastoinnin peltiä paikalla olon mukaan sekä antamaan hälytys ilta- ja yöajan liikkeistä Kuvan toimilaitteet: 4-osainen painiketaulu: U-0 4-osainen painiketaulu tilanneohjaimella: 67MF U-0 Läsnäoloanturi: U-0 -kanavainen Dali -Gateway: 697/4 Virtalähde: L 4 OT 6,5 m 4 PIR 63-xx-0 m 67 MF-xx VA3L VALKOKAGAS VA3L LIUKUKISKOT VA3L ATK VGA S-VHS TAULU JA TAULUALUSKAAPIT ATK 5 4 ATK S-VHS VGA XLR-F XLR-F LAITEKAAPPI/ SIIRRETTÄVÄ KIIITYSPITA

16 6 Uudet kytkinyksiköt 8-kanavainen kytkinyksikkö Sarjassa on, 4, 8 ja -kanavaiset kytkinyksiköt 6A, 0A ja 6A nimellisvirroilla Merkittävä muutos aikaisempaan on, että yhdellä sovellusohjelmalla voidaan valita kanavakohtaisesti seuraavat toiminnot: Virranmittaus (ainoastaan 6A kytkinyksiköillä) Virran ylä- ja alaraja-arvoihin perustuva ohjaus Aikaohjaukset, kuten sytytys/sammutusviiveet Porrasvaloautomaattitoiminto Tilanneohjaukset Loogiset funktiot (AD, OR, XOR ja Gate) Todellinen tilatieto Elektronisen lämmitys/jäähdytysventtiilin ohjaus Lisätoimintoina on mahdollista tehdä pakko-ohjaus kanavaa kohti siten, että halutut kanavat ohjataan tilaan, jossa mikään käsky väylältä ei saa niitä toimimaan ennen kuin pakkoohjaus poistetaan päältä Kytkinyksiköissä on myös mahdollista asettaa releille haluttu toiminto jännite- ja/tai väyläjännitekatkon jälkeen Esimerkki Kanava A toimii normaalina päälle/ pois toimintona, kanava B toimii porrasvaloautomaattina varoittaen esim 5 sek ennen sammutusta vilkuttamalla valoa Kanavalle C voidaan asettaa esim sammutusviive min ja kanavalle D esim looginen toiminta AD-piirillä, jolloin kaksi ehtoa täytyy ensin toteutua ennekuin rele toteuttaa toiminnon Kanavalla E voidaan ohjata esim lämmitys/jäähdytysventtiiliä Kaikki edellä kuvatut toiminnot voidaan määrittää kanavakohtaisesti Merkittävin uutuus on virranmittausmahdollisuus (,4 ja 8-kanavaisilla 6A kytkinyksiköillä), jolla voidaan saada tietoa esim kuormituksen muutoksista valaistusryhmissä Kytkinyksiköiden tekniset tiedot sivulla 36

17 7 Binäärisisääntulot 8-kanavainen binäärisisääntulo Binäärisisääntuloissa on myös entistä enemmän mahdollisuuksia käyttää perinteisiä painonappeja tai muita potentiaalivapaita kontakteja aktivoimaan haluttuja toimintoja Myös binäärivastaanottimissa yhdellä sovellusohjelmalla voidaan nyt valita kanavakohtaisesti seuraavat toiminnot: Kytkentä päälle/pois ja säätö pitkällä painalluksella Verho-moottoreiden/valkokankaiden sekä markiisien ohjaus Arvon lähetys esim valaistus 80 % Tilanneohjauksen aktivointi normaaleilla painonapeilla Laskuritoiminnot esim pulssilaskuri Potentiaalivapaan kontaktin valvonta Lisätoimintoina 4 ja 8 -kanavaisissa vastaanottimissa on myös käsikäyttömahdollisuus eli voidaan kanavakohtaisesti valita ns käsiohjaus päälle/pois Tätä ominaisuutta on myös helppo käyttää testausvaiheessa Muita käyttökohteita ovat esimerkiksi kiinteistöautomaation sisääntulot aikaohjauksissa Esimerkki Kanava A potentiaalivapaalla sisääntulolla voidaan ohjata palohälytysjärjestelmän aktivoitumisesta kaikki EIB väylään liitetyt laitteet haluttuihin tiloihin Osa valoista pois ja osa päälle, se voidaan toteuttaa ns tilanneohjaus toiminnolla, jolloin kanava A lähettää aktivoituessaan tilanne numeron muille toimilaitteille ja ne suorittavat halutun toiminnon Kanavalla B voidaan siirtää esim hätähälytys Inva WC:n kojeelta vastaanottoon, jossa merkkilamppu ja summeri syttyvät Kanavalla C voidaan ohjata tavallisella liiketunnistimella esim parkkihallin valaistusta jne Binäärisisääntulojen tekniset tiedot sivulla 37

18 8 Verhomoottoriohjaimet 4-kanavainen verhomoottoriohjain -, 4- ja 8-kanavaisilla verhomoottoriohjaimilla voidaan ohjata helposti esimerkiksi kerroskohtaisia julkisivujen verhomoottoreita Paikallisesti painonapeilla voidaan ohjata huonekohtaisia verhomoottoreita Sääaseman antureilla voidaan ohjata kaikkia julkisivun verhomoottoreita Samalla verho-ohjaimella voidaan yhdellä kanavalla ohjata valkokangasta, toisella kanavalla pimennysverhoja ja kolmannella vaikkapa ilmastoinnin peltiä auki/kiinni Julkisivun verhomoottoreiden ohjauksissa otetaan huomioon auringon valon suunta, tuulen nopeus, lämpötila sekä vesisade Sääasema ohjaa automaattisesti säätilan muuttuessa verhomoottoreiden tilaa äillä automatisoiduilla toiminnoilla pyritään vaikuttamaan siihen, että huoneissa saavutettaisiin mahdollisimman miellyttävä työskentely-ympäristö Samoja verho-ohjaimia voidaan myös käyttää esimerkiksi tuuletusluukkujen ohjaukseen Seuraavat toiminnot ovat mahdollisia kanavakohtaisesti Ohjaus ylös/alas tai auki/kiinni Pysäytys / lamellien kääntö Ohjaa moottoria 0-00 % Tilatieto moottorin asennosta Tilanneohjauksissa voidaan ennalta määrittää paikka Automaattiohjaus sääaseman ohjeiden mukaan Pakko-ohjaus haluttuun tilaan Esimerkki: Verhomoottori-ohjaimia voidaan käyttää myös savunpoistojärjestelmässä yhdessä kytkinyksiköiden sekä sisääntulojen kanssa Korvausilmaluukkujen ja tuuletusluukkujen ohjauksessa voidaan käyttää verhomoottoriohjaimia, vastaavasti kytkinyksiköillä ohjataan savupeltejä sekä savunpoistoluukkuja ja binäärivastaanottimilla otetaan savunpoistolohkojen ohjauspainikkeilta tieto sisään järjestelmään Kun käytetään UPS - virtalähdettä sekä palonkestävää ohjauskaapelia esim JE-H(st)HRH 4xx0,8 niin kaikki ohjaukset kulkevat väyläkaapelia pitkin kerroksien ohjaimille ja säästetään kaapeloinnissa Verhomoottoriohjaimien tekniset tiedot sivulla 38

19 9 EIB/KX -taloautomaatio omakotitalossa Web-selain toimintojen ohjaukseen ja valvontaan ykyaikaisen kodin sähkötekniikalta vaaditaan enemmän kuin koskaan: energiansäästöä, luotettavuutta, muunneltavuutta ja turvallisuutta EIB/KX -taloautomaatio on standardi (E50090), joka täyttää nämä vaatimukset Järjestelmällä voidaan ohjata mm valaistusta, lämmitystä, jäähdytystä, ilmastointia sekä esim markiiseja Yhteensopivia tuotteita valmistaa yli 00 laitevalmistajaa Yksilöllisyyttä Ohjelmoitava järjestelmä rakentuu yksilöllisten toiveittesi mukaiseksi Asuminen on yksilöllisempää, kun voit ohjata kotisi lämmitystä, jäähdytystä ja ilmastointia omien tarpeidesi mukaan mukavuutta Aamulla herätessäsi painat vain yhtä painiketta ja sytytät valot makuuhuoneeseen, kylpyhuoneeseen ja keittiöön Toisella painikkeella sammutat illalla kaikki valot huoneista ja voit aktivoida liiketunnistimet käyttöön yöajaksi Kun tulet kotiin illalla, syttyvät pihan, autotallin, tuulikaapin, eteisen sekä keittiön valot, eikä niitä tarvitse enää erikseen sytyttää Jos on riittävän valoisaa, eivät valot syty lainkaan turvallisuutta Liiketunnistimet sytyttävät valot haluamiisi huoneisiin ja esim portaikkoon Palovaroitin-järjestelmä tai kosteusvalvontajärjestelmä lähettää tarvittaessa hälytyksen haluamiisi puhelin-numeroihin Hälytyksen tapahduttua päävesijohto voidaan sulkea ja tarvittavat sähköiset laitteet kytkeä pois Vastaavasti murtohälytyksen aktivoiduttua, voi ohjausjärjestelmä sytyttää kaikki valot ja jopa vilkuttaa ulkovaloja kiinnostuksen herättämiseksi Energiansäästöä Kotisi huoneet ovat lämmitettyinä silloin, kun todella käytät niitä Voit asettaa erilaiset lämpötilat lastenhuoneisiin, kirjastoon, olohuoneeseen tai vierashuoneeseen Yön ajaksi voit laskea makuuhuoneiden lämpötilan asetusarvoa kahdella asteella ja silti herätä mukavassa lämpötilassa taas aamulla Kun poistut kotoasi ja aktivoit murtohälytysjärjestelmän, myös haluamiesi huoneiden lämpötilaa pudotetaan Huoneiden lämpötilan lasku yhdellä asteella merkitsee viiden prosentin säästöä lämmitysenergiassa Vaikutus näkyy nopeasti säästönä lämmityskustannuksissa Ohjauspaneeli Lataa esite osoitteesta: wwwenstofi/

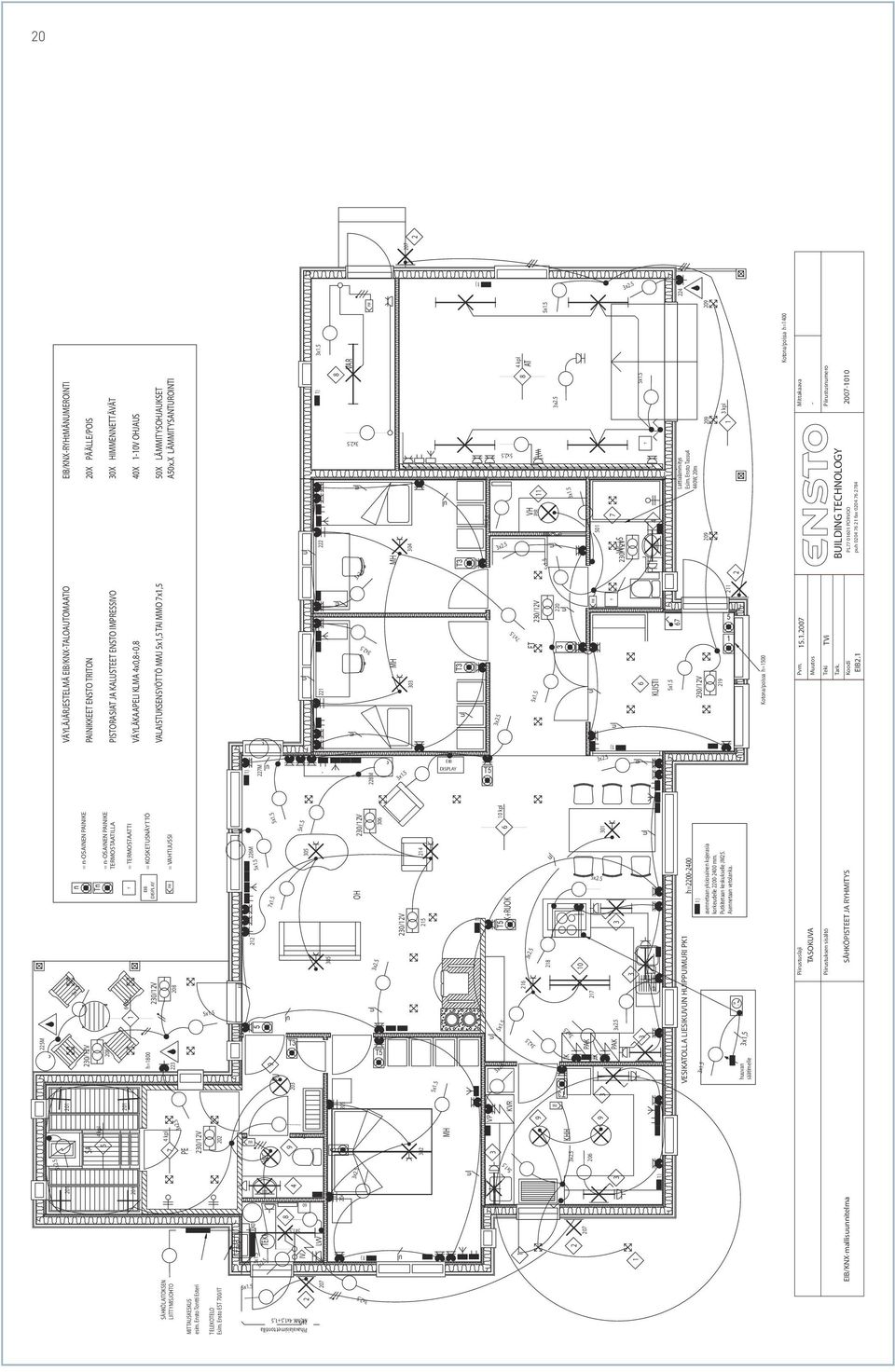

20 3x5 0 MITTAUSKESKUS esim Ensto Tontti Esteri IV Pvm 5007 Mittakaava Muutos TEK Piirustusnumero TVi Teki Tark LVV WC MH VP KVR KHH EIB/KX-mallisuunnitelma - 3x5 ul ul ) 3x5 VAR 3x5 ul ul ul 3x5 3x5 MH MH 3x5 3x5 4 kpl AT 5x5 VH PIR ul ET 30/V 5x5 5x5 30/V WC+S KUISTI BUILDIG TECHOLOGY PL PORVOO puh fax Koodi EIB ul 3x5 5x5 ul 5 7x5 PU ul OH 30/V 306 3x5 ) T5 K+RUOK 6 5x5 3x5 3x5 3x5 3x5 5x5 PAK PAK JK JK ul AP Piirustuslaji TASOKUVA Piirustuksen sisältö SÅHKÖPISTEET JA RYHMITYS 5x5 SA 5x5 3x5 5x5 60 3x5 ul ul ul ul 5x5 3x5 0 3 ul ul ul 5x5 67 Lattialämmitys Esim Ensto Tassu4 440W, 0m 30/V ul 3x,5 EIB h=800 = KOSKETUSÄYTTÖ 30/V DISPLAY 5x5 ul 30/V ul ul 30/V T 3x5 PIR PIR 5x x5 7x5 9 Kotona/poissa h=500 7M 8M 3x5 EIB DISPLAY 5M 30/V Tn 08 = TERMOSTAATTI M 5x5 5x VESIKATOLLA LIESIKUVU HUIPPUIMURI PK h= ) asennetaan yksiosainen kojerasia korkeudelle mm Putkitetaan keskukselle JM5 Asennetaan vetolanka 5x x5 0 5x x5 30 5x M 8 3x5 3x,5 4 kpl 4 kpl 7 6 PIR 50 3 kpl 6 kpl 0 kpl huuvan säätimelle T PIR RK0 06 T ) ) Pihavalaisimet tontilla MCMK 0 4x,5+,5 ) ) 3 3x5 ) T5 n = n-osaie PAIIKE = n-osaie PAIIKE TERMOSTAATILLA T3 T x5 EIB/KX-RYHtMÄUMEROITI VÄYLÄJÄRJESTELMÄ EIB/KX-TALOAUTOMAATIO 0X PÄÄLLE/POIS PAIIKKEET ESTO TRITO 30X HIMMEETTÄVÄT PISTORASIAT JA KALUSTEET ESTO IMPRESSIVO 40X -0V OHJAUS T3 T3 5 ) SÄHKÖLAITOKSE LIITTYMISJOHTO TELEKOTELO Esim Ensto EST 700/IT TELE VÄYLÄKAALI KLMA 4x0,8+0,8 50X LÄMMITYSOHJAUKSET A50xX LÄMMITYSATUROITI VALAISTUKSESYÖTTÖ MMJ 5x,5 TAI MMO 7x,5 Kotona/poissa h=400 PIR = VAHTIJUSSI T3

21 SA TEK WC VAR MH MH EIB/KX -linja (mahd laajennuksia varten) EIB/KX- Ohjausyksikkö 7x venttiilin ohjain 30VAC/DC JT 5-58 ET VH AT WC+S IV LVV JT EIB/KX- Ohjausyksikkö 9x venttiilin ohjain 30VAC/DC 5 KUISTI MH EIB/KX-mallisuunnitelma Pvm 5007 Mittakaava Muutos Piirustusnumero TVi Teki Tark BUILDIG TECHOLOGY PL PORVOO puh fax KHH 0 9 Koodi EIB Piirustuslaji TASOKUVA Piirustuksen sisältö EIB/KX VÄYLÄKAALOITI VP KVR PU AP - Kotona/poissa h=400 OH EIB DISPLAY HUOM! 30 VAC syöttö 8 4 K+RUOK PÄIVÄVALOATURI (ULKOLÄMPÖTILA+HÄMÄRÄKYTKI) ESTO 646/0 3 JK PAK JK PAK T 8 5 T T ) EIB/KX- RYHMÄUMEROITI VÄYLÄJÄRJESTELMÄ EIB/KX-TALOAUTOMAATIO 0X PÄÄLLE/POIS PAIIKKEET ESTO IMPRESSIVO 30X HIMMEETTÄVÄT PISTORASIAT ESTO IMPRESSIVO VÄYLÄKAALI KLMA 4x0,8+0,8 VALAISTUKSESYÖTTÖ MMJ 5x,5 TAI MMO 7x, T T 9 T T 0 4 T T 4 n = n-osaie PAIIKE 65-8X 66-8X 67-8X tai 67MF-8X = TERMOSTAATTI 64-xx EIB = KOSKETUSÄYTTÖ DISPLAY 636/00C-0 T X -0V OHJAUS 50X LÄMMITYSOHJAUKSET A50xX LÄMMITYSATUROITI 6

22 Järjestelmäkomponentit Virtalähde 640 ma kuristimella 30 V, 50 Hz, 640 ma Virtalähteessä kaksi ulosottoa, väyläjännite 30 VDC ± V, apujänniteulostulo 30 VDC Ulostulovirta 640 ma Virtalähteessä sisäänrakennettu kuristin Väyläliitäntä väyläkaapeliliittimen kautta Leveys 6 mod Virtalähde 640 ma kuristimella, 6 modulia / 680/ UPS-virtalähde, 8 modulia / 680/ UPS-akku VDC, DI, 8 modulia / Virtalähde 30 ma kuristimella 30 V, 50 Hz, 30 ma Virtalähteessä yksi ulosotto, väyläjännite 30 VDC ± V Virtalähteessä sisäänrakennettu kuristin Leveys 4 mod 680/ Virtalähde 30 ma kuristimella / Kuristin 500 ma 30 VDC, 500 ma Jännitelähteen toisen ulosoton sovittamiseksi EIB-väylään Leveys mod Kuristin 30 VDC, 500 ma / Linjayhdistin Linjan/päälinjan tai päälinjan/aluelinjan yhdistämiseen, voidaan käyttää myös linjatoistimena Leveys mod Linjayhdistin, -modulia / Lisävirtalähde 800 ma ja 600 ma 30 V, 50 Hz, 800 ma Ulostulojännite 4 VDC Ulostulovirta 800 ma Ulostulo on suojattu oikosulkua ja ylikuormitusta vastaan Leveys 4 mod Samoin lisävirtalähde V:lle 30 V, 50 Hz, 600 ma Ulostulojännite VDC 693/ Virtalähde 4 VDC, 800 ma / 69/ Virtalähde VDC, 600 ma / Väyläliitäntäyksikkö 4 VDC-liityntä EIB-järjestelmän toimilaitteille, kuten esim painikkeet, liikeilmaisimet, huonetermostaatit, RS3- liitin jne 60U Väyläliitäntäyksikkö /0

23 3 Logiikkayksiköt ja kellokytkimet Logiikkayksikkö 4 VDC Esim valaistustilanteiden aktivointi ja tallennus 3 erillistä kanavaa, max 8 tilannetta 8 erilliselle ryhmälle Leveys mod Logiikkayksikkö / Logiikkayksiköt 4 VDC Osoitteiden loogiseen yhdistämiseen, mm ulostulosignaalin viivästys mahdollista 698/:llä mahdollista 00 ryhmäosoitteen tallennus ja näyttö graafisessa näytössä PC:llä Leveys mod 698/ Logiikkamoduuli EUB/S EIB valvontayksikkö / -kanavainen viikkokello EIB-toimilaitteiden kytkemiseen ja säätämiseen Käyttöjännite: väyläjännite Muistipaikat: 4 (vapaa lohkonmuodostus) Virrankulutus: < ma Pienin kytkentäväli: min Käyntitarkkuus s/vrk/0 ºC Varakäynti 6 vuotta (litiumparisto) Sallittu käyttölämpötila: ºC Leveys mod kanavainen viikkokello / -kanavainen kellokytkin -kanavainen viikkokello EIB-toimilaitteiden kytkemiseen ja säätämiseen Käyttöjännite: väyläjännite Muistipaikat: 4 (vapaa lohkonmuodostus) Virrankulutus: < ma Pienin kytkentäväli: min Käyntitarkkuus s/vrk/0 C Varakäynti 6 vuotta (litiumparisto) Sallittu käyttölämpötila: C 68/ kanavainen viikkokello, valkoinen 68/ kanavainen viikkokello, harmaa 68/ kanavainen viikkokello, antrasiitti 68/ kanavainen viikkokello, alumiini 4-kanavainen viikkokello EIB-toimilaitteiden kytkemiseen ja säätämiseen ja portaittaiseen säätämiseen Käyttöjännite: väyläjännite Muistipaikat: 8 (vapaa lohkonmuodostus) Virrankulutus: < ma Pienin kytkentäväli: sekunti Käyntitarkkuus s/vrk/0 ºC Varakäynti,5 vuotta (litiumparisto) Sallittu käyttölämpötila: ºC Leveys 4 mod 644/ kanavainen viikkokello / Antenni viikkokellolle 644/0-0 / 649/ Ohjelmointiohjelma kellolle 644/0-0 / 649/ Ohjelmoitava muistikortti kellolle / Energiamittari Energiamittarin tarkkuusluokka Mittarit voidaan kytkeä 63A:n asti suoraan ja virtamuuntajilla suuremmille virtamäärille DI-kiskoasenteinen Leveys 7 mod Väyläpohjainen mittareiden luku mahdollista DZ4000WE Energiamittari 3 x 30/400V, 63 A /

24 4 Tiedonsiirto RS-3-liitin Impressivo Liityntä PC:n ja EIB-väylän välillä, voidaan käyttää myös tulostimen liityntää varten sekä esim AV-järjestelmien ohjauksiin Sarjaliityntäportti, RS3, Impressivo, valkoinen / Sarjaliityntäportti, RS3, Impressivo, harmaa / Sarjaliityntäportti, RS3, Impressivo, antrasiitti / Sarjaliityntäportti, RS3, Impressivo, alumiini /0 USB-portti Impressivo Liityntä PC:n ja EIB-väylän välillä, käytettävä ETS3 ohjelmaa 63USB USB-portti, Impressivo, valkoinen /0 63USB USB-portti, Impressivo, harmaa /0 63USB USB-portti, Impressivo, antrasiitti /0 63USB USB-portti, Impressivo, alumiini /0 RS 3-liitin DI PC:n tai kirjoittimen liittämiseksi EIB-järjestelmään Leveys mod 686/ RS3-liitin, DI / USB-portti DI Liityntä PC:n ja EIB-väylän välillä, käytettävä ETS3 ohjelmaa 686USB USB-portti, DI / TCP/IP -Gateway 5 30 VDC Muuntaa EIB-väylän tiedonsiirron TCP/IP verkkoon Mahdollisuus ohjata ja lukea kaikkia EIB-toimilaitteita 686/ LA-gateway TCP/IP / TCP/IP -Gatewayt 5 30 VDC Muuntaa EIB-väylän tiedonsiirron TCP/IP verkkoon WEB-selainpohjainen visualisointi sekä internetetäkäyttömahdollisuus Mahdollisuus ohjata ja lukea kaikkia EIB-toimilaitteita 686-L LA-gateway TCP/IP / 686-I/L LA/ISD -gateway / EIBODE LA-gateway TCP/IP /

25 5 Tiedonsiirto Väyläkaapeliliitin Väyläliitäntäyksikön 60U-0:n ja EIB-toimilaitteiden liittämiseksi väyläkaapeliin, max 4 liitosta/liitin (4 x 0,6-0,8 mm) on väriltään keltainen/valkoinen ja sitä käytetään esim vakiovalosäädössä Väyläkaapeliliitin, PU/HA / Väyläkaapeliliitin, KE/VA / 683VA Väyläkaapeliliitin ukkossuojauksella / Modulipohjainen ohjauskotelo Modulipohjainen ohjauskotelo Ohjauskotelo IP54, johon voidaan vapaasti valita 8 erilaista toimilaitetta, kuten releitä, säätimiä sekä venttiilin ohjaimia Kotelon käyttöjännite voidaan valita -tai 3-vaiheiseksi (6 A) Kaikki modulien ohjaustoiminnot voidaan testata ilman EIB-väyläliitäntää Kotelon mitat (l x p x k) 300 x 50 x 50 mm 674/ Ohjausyksikkö, 8 modulia / Vastaanottimet Modulit asennetaan ohjauskoteloon 674/0 Binäärivastaanottimet 30 VAC tai 4 VDC sisääntuloille Tyyppiä 674/9 voidaan käyttää 4 erillisen 30 VAC ohjaukseen esim perinteisten painonappien, liiketunnistimien kanssa Tyyppi 674/0 voidaan käyttää 4 VAC/DC sisääntuloihin myös 4 erillisellä kanavalla Tyypissä 674/ on 4 potentiaalivapaata kosketinta 674/ Binäärivastaanotin 4 x 30 VAC / 674/ Binäärivastaanotin 4 x 4 VDC / 674/ Binäärivastaanotin 4 x VDC, potvapaa kosketin / Kytkinyksikkö Modulit asennetaan ohjauskoteloon 674/0 Kaksikanavainen kytkinyksikkö 6 A:n jatkuvalle virralle Kytkentävirta 6 A/AC ja 0 A/AC3 käytössä Kaksikanavaista kytkinyksikköä voidaan käyttää päälle/pois toiminnon lisäksi sytytys- /sammutusviiveitä, loogisia toimintoja ja porrasvaloautomaattina 674/ Kytkinyksikkö, 30 VAC, x 6 A / Verho-ohjaimet Modulit asennetaan ohjauskoteloon 674/0 Verho-ohjaimet ovat toimilaitteita, joilla ohjataan itsenäisenä ryhmänä moottoreita joko 30 VAC tai 4 VDC jännitteillä Jatkuva virta 6 A Verhomootorille voidaan asettaa myös valmiiksi haluttuja asetuksia Samoja laitteita voidaan käyttää myös ilmastoinnin moottoreiden ohjauksiin 674/ Verho-ohjain, 30 VAC, x 6 A / 674/ Verho-ohjain, 4 VDC, x 6 A / Valonsäätimet Modulit asennetaan ohjauskoteloon 674/0 Valonsäätimet eri liitäntälaitteille Tyyppi 674/4 -kanavainen -0 V:n normaalisäädin ja 674/6 -kanavainen -0 V:n säädin vakiovalolla Tyyppi 674/5 on ns yleissäädin, joka tunnistaa rautasädän-, elektronisen muuntajan tai hehkulamppukuorman Minimikuorma vain VA ja maksimi 300 VA Mahdollista käyttää porrasvaloautomaattitoimintoa myös säädettynä 674/ Kytkin-/säädinyksikkö, 30 VAC, x 6 A, 0 V / 674/ Säädinyksikkö, 30 VAC, 300 VA / 674/ Säädinyksikkö, 30 VAC, 6 A, 0 V, vakiovalo /

26 6 Modulipohjainen ohjauskotelo Elektroniset kytkinyksiköt Modulit asennetaan ohjauskoteloon 674/0 Elektroniset äänettömät puolijohdereleet lämmitys- ja jäähdytysventtiilien ohjaukseen Venttiilien virrankestoisuus on 700 ma eli maksimissaan voidaan ohjata kolmea normaalia termoelektristä venttiilä kanavaa kohti Modulia voidaan käyttää myös puhallinkonvektoriohjauksiin Puhallinkonvektoriohjauksessa tasoportaat ohjataan normaalilla kytkinyksiköllä 674/ ns orjatoiminnon avulla 674/ Lämmityksenohjausyksikkö kanavaa, 0,7 A, 30 VAC / 674/ Lämmityksenohjausyksikkö kanavaa, 0,7A, 4 VAC/DC / Vastaanottimet I/O-yksiköt Ohjelmoitavissa eri sovelluksia kahdelle/neljälle kanavalle (sisäänmeno tai ulostulo) sekä kahden/neljän perinteisen potentiaalivapailla koskettimilla varustetun kytkimen/painikkeen liittämiseen Voidaan asentaa kojerasiaan ym 69/ I/O-yksikkö kanavaa / 69/ I/O-yksikkö 4 kanavaa / 693/ I/O-yksikkö 3 kanavaa, 4 mod / Analogiavastaanottimet ja ulostulot 30 V, 50 Hz eljä analogista sisäänmenoa tai ulostuloa, valittavissa joko 0/4-0 ma:n virran- tai 0- V, 0-5 V, 0-0 V:n jännitetulo Asennettavissa koteloon tai asennuslevyyn AA/S Analogiaulostulo 4-kanavaa, 4 mod / AE/S kanavainen analogiavastaanotin, 4 mod / Binäärivastaanotin 4 kanavaa Enintään neljän koskettimen liittämiseksi Asennus koteloon, asennuslevyyn tai DI-kiskoon Leveys mod 688/ Binäärivastaanotin, 4 x 30 V / 688/ Binäärivastaanotin, 4 x 4 V / 688/ Binäärivastaanotin, 4 x 3 V, potvapaa / Binäärivastaanotin 8 kanavaa Enintään 8:lle koskettimelle Asennus koteloon, asenuslevyyn tai DI-kiskoon Leveys 4 mod 688/ Binäärivastaanotin, 8 x 30 V / 688/ Binäärivastaanotin, 8 x 4 V / 688/ Binäärivastaanotin, 8 x 3 V,potvapaa / Valvontayksikkö VDC, 4-silmukkainen valvontakoje, päätevastus silmukassa 7 kω Tilatiedon näyttö LED:llä silmukkakohtaisesti Liittyy väylään väyläliittimen kautta Ulkoinen VDC:n jännitesyöttö Leveys 4 mod 69/ Valvontayksikkö 4x VDC /

27 7 Vastaanottimet Binäärivastaanotin 5 kanavaa 609U on väyläliityntäyksikkö huonetermostaatille 634/0, joka sisältää 5 potentiaalivapaata kontaktia pikaliittimellä Max etäisyys 0 m Koje antaa itse silmukkajännitteen käyttöön 609U Väyläliitäntäyksikkö, 5-kanavainen sisääntulo / Väyläliitäntäyksikkö normaaleille painonapeille - tai -kanavainen sisääntulo normaaleille painonapeille sekä kortinlukijalle Painonappeja voidaan käyttää sekä päälle/pois että valon säätöön Myös verhomoottorin ohjaus mahdollista 608U Väyläliitäntäyksikkö normaalikytkimille Kytkinrungot Kytkinrunkoja käytetään yhdessä väyläliitäntäyksikön 608U kanssa 00-USGL Painonappi,, runko 0/00 00US Painonappi, 5, runko 0/00 05U Korttiytkimen runko, 0A/50V, -napainen, liitin, hakuvalo 0/00 - ja -osaiset vivut Vipu, Impressivo, -osainen, valkoinen / Vipu, Impressivo, -osainen, harmaa / Vipu, Impressivo, -osainen, antrasiitti / Vipu, Impressivo, -osainen, alumiini / Vipu, Jussi, -osainen, jousiikiinnitys 0/ Vipu, Impressivo, -osainen, valkoinen / Vipu, Impressivo, -osainen, harmaa / Vipu, Impressivo, -osainen, antrasiitti / Vipu, Impressivo, -osainen, alumiini / Vipu, Jussi, -osainen, jousikiinnitys 0/00 Ulostulot Kytkinyksikkö, 0 A, kojerasiaan 30 VAC, 50 Hz, 0 A cos φ Kytkinyksikkö hehku-, halogeeni- ja loisteputkivalaisinkuormille 60U Kytkinyksikkö 30 VAC, 50 Hz, 0 A /

28 8 Ulostulot Kytkinyksikkö, 0 A 30 V, 50 Hz, x 0 A cos φ 0,5 Voidaan ohjata EIB-käyttölaitteilla Paikalliskäyttö mahdollista 30 V painikkeilla Asennettavissa valaisimeen, koteloon tai asennuslevylle 65EB Kytkinyksikkö 30 V, 50 Hz, x 0 A / 65EB Kytkinyksikkö/verho-ohjain / Kytkinyksikkö kanavaa 0 A ja 6 A 30 V, 50 Hz erillistä kosketinlähtöä ryhmän ohjaukseen Ei tarvitse lisäjännitelähdettä, väyläkaapeliliitin sisältyy toimitukseen Leveys mod 694/ Kytkinyksikkö x 6 A kapasitiivinen kuorma, virranmittaus / 694/ Kytkinyksikkö x 6 A / 695/ Kytkinyksikkö x 0 A / Kytkinyksikkö 4 kanavaa 6 A - 0 A 30 V, 50 Hz 4-kanavaisten kytkinyksiköiden releet voidaan ohjelmoida eri käyttötarkoituksiin esim sytytys- /sammutusviiveet, loogiset muuttujat sekä porrasvaloautomaatti Ei käsikäyttömahdollisuutta Väyläkaapeliliitin sisältyy toimitukseen Leveys 4 mod 695/ Kytkinyksikkö 4 x 6 A ei käsikäyttöä, (leveys mod) / 695/ Kytkinyksikkö 4 x 0 A / Kytkinyksikkö 4 kanavaa 6 A 30 V, 50 Hz 4-kanavaisten kytkinyksiköiden releet voidaan ohjelmoida eri käyttötarkoituksiin esim sytytys- /sammutusviiveet, loogiset muuttujat sekä porrasvaloautomaatti Releiden pakko-ohjaus myös mahdollista Väyläkaapeliliitin sisältyy toimitukseen Leveys 4 mod 694/ Kytkinyksikkö 4 x 6 A, kapasitiivinen kuorma, virranmittaus / 694/ Kytkinyksikkö 4 x 6 A / Kytkinyksikkö 8 kanavaa 6 A, 0 A ja 6 A 30 V, 50 Hz 8 kosketinlähtöä Ei tarvitse lisäjännitelähdettä, paikalliskäyttö käsin mahdollista, koskettimien kytkentätilan näyttö Väyläkaapeliliitin sisältyy toimitukseen Leveys 8 mod 694/ Kytkinyksikkö 8 x 6 A, kapasiviiivinen kuorma, virranmittaus / 694/ Kytkinyksikkö 8 x 6 A / 695/ Kytkinyksikkö 8 x 6 A, ei käsikäyttöä, (leveys 4 mod) / 695/ Kytkinyksikkö 8 x 0 A / Kytkinyksikkö kanavaa 6 A, 0 A ja 6 A 30 V, 50 Hz kosketinlähtöä Ei tarvitse lisäjännitelähdettä, paikalliskäyttö käsin mahdollista, koskettimien kytkentätilan näyttö Väyläkaapeliliitin sisältyy toimitukseen Leveys mod 694/ Kytkinyksikkö x 6 A, kapasitiivinen kuorma / 695/ Kytkinyksikkö x 6 A, ei käsikäyttöä, (leveys 8 mod) / 695/ Kytkinyksikkö x 0 A /

29 9 Lämmitys ja jäähdytys Elektroniset kytkinyksiköt Termoelektriset venttiilien ohjaimet 4 VAC/DC sekä 30 VAC-jännitteille 664/0 on DI-kiskoon asennettava 4-kanavainen venttiilin ohjain 664U on -kanavainen venttiilin ohjain kojerasiaan tai johtokanavaan 664/ Lämmityksenohjausyksikkö 4 kanavaa / 664U Lämmityksenohjausyksikkö venttiilin ohj 4 V 30 VAC / Venttiilit Lämmityspattereiden ja jäähdytyspalkkien termoelektriset venttiilit 4 VAC/DC sekä 30 VAC-jännitteille 664/ Ohjausventtiili lämmittimille, 30 VAC/DC / 664/ Ohjausventtiili lämmittimille, 4 VAC/DC / 664/ Venttiiliadapteri VA 80, M30 x,5 / 664/ Venttiiliadapteri VA 50, M30 x,0 / 664/ Venttiiliadapteri VA 78 / 664/ Venttiiliadapteri VA 0, M30x,5 / Puhallinkonvektori Kolmeportainen puhallinkonvektori sekä venttiilien ohjain DI-asennukseen 664/ portainen puhallinkonvektori, modulia / 664/ portainen puhallinkonvektori, 4 modulia / FC/S portainen puhallinkonvektori, 6 modulia / Verhomoottoriohjaimet -kanavainen verhomoottoriohjain Kaksi erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni Leveys 4 mod 696/ Verhomoottoriohjain 30 V, 50 Hz, x 6 A / 4-kanavaiset verhomoottoriohjaimet eljä erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni Osassa tuotteista käsiohjausmahdollisuus Leveys 4 mod 696/ Verhomoottoriohjain 30 V, 50 Hz, 4 x 6 A / 696/ Verhomoottoriohjain 4 x 6 A, 4 VDC / 696/ Verhomoottoriohjain 30V, 4 x 6 A, käsiohjaus / 696/ Verhomoottoriohjain 30V, 4 x 6 A / 8-kanavaiset verhomoottoriohjaimet Kahdeksan erillistä kanavaa verhomoottoriohjaimille, voidaan ohjata myös peltejä auki/kiinni Osassa tuotteista käsiohjausmahdollisuus Leveys 8 mod 696/ Verhomoottoriohjain 8 x 6 A / 696/ Verhomoottoriohjain 8 x 6 A, käsiohjaus /

30 30 Verhomoottoriohjaimet Sääasema Sääasemaa käytetään verhomoottoreiden ohjaukseen Esim tuulianturi, sadeanturi ja lämpötila-anturi ohjaavat markiisit tai ulkoverhot auki/kiinni tarpeen mukaan automaattisesti 690/ Sääasema, leveys 4 mod / 690/ Tuulimittari, IP65, 0,7-40 m/s / 690/ Lämpömittari, IP65, C / 690/ Sadeanturi, IP65 / 690/ Hämäräkytkin, IP65, 5-55 lux / 690/ Valoisuusanturi, IP65, lux / 690/ Lämmitin tuulimittarille ym leveys 4 mod / Sääasema multianturilla Sääasemaa käytetään verhomoottoreiden ohjaukseen Esim tuulianturi, sadeanturi ja lämpötila-anturi ohjaavat markiisit tai ulkoverhot auki/kiinni tarpeen mukaan automaattisesti Multianturi 690/ sisältää kaikki anturit 690/ Sääasema, leveys 4 mod / 690/ Multianturi sääasemalle 690/0 / Valonsäätimet ja tunnistimet -0 V:n valonsäädin kojerasiaan Kytkin/säädinyksikkö 0 V ulostulolla loisteputkien elektronisille liitäntälaitteille 64U Kytkin/säädinyksikkö kojerasiaan / 0 V säätimet Säädinyksikkö 0 V ulostulolla loisteputkien elektronisille liitäntälaitteille Vakiovalosäätö mahdollista anturilla 697/ 697/ Kytkin/säädinyksikkö 30 V, 50 Hz, 6 A, 4 mod / 697/ Valoisuusanturi, IP0, kattoasennus kojerasiaan / 653EB Kytkin/säädinyksikkö valaisimeen / -, 4- ja 8-kanavaiset -0 V:n säätimet Säädinyksiköt 0 V ulostulolla loisteputkien elektronisille liitäntälaitteille 697/ Kytkin/säädinyksikkö 30 V, 50 Hz, 0 A, 4 mod / 697/ Kytkin/säädinyksikkö 30 V, 50 Hz, 0 A, 6 mod / 697/ Kytkin/säädinyksikkö 30 V, 50 Hz, 0 A, 8 mod /

31 3 Valonsäätimet ja tunnistimet Yleissäätimet Yleissäätimet käyvät hehkulampuille, halogeenilampuille, elektronisille sekä rautasydänmuuntajille Sekaryhmien käyttö ei ole sallittua Automaattinen kuorman tunnistus eli ohjaustavan valinta 697/ Säädin-/ohjainyksikkö, -kanavaa / Yleissäädin VA / Tehonlisäysyksikkö VA /0 655EB Säädinyksikkö W / DSI-säätimet Digitaalinen ohjaus DSI-väylällä Ohjaustapa esim Tridonic:n liitäntälaitteilla loisteputkivalaisimissa Leveys 4 mod DSI-EIBS DSI-ohjainyksikkö, DI / -kanavainen DALI-säädin Digitaalinen valaistuksen ohjain DALI-liitäntälaitteille Mahdollista ohjata kanavalla 64 dali-liitäntälaitetta Ohjelmointi tehdään EIB:n puolella erillisellä sovellusohjelmalla Leveys 4 mod 697/ Dali-Gateway / 8-kanavainen DALI-säädin Digitaalinen valaistuksen ohjain DALI-liitäntälaitteille Mahdollista ohjata 8 kanavalla 8 DALI-liitäntälaitetta Eroteltavissa liitäntälaitevika ja lamppuvika Myös summasäätö ja vakoivalosäätö on mahdollista Ohjelmointi tehdään EIB:n puolella Leveys 6 mod 697/ Dali-Gateway / 3-portainen hämäräkytkin + lämpötila-anturi Voidaan käyttää joko hämäräkytkimenä tai päivänvaloanturina kolmella eri raja-arvolla Lisäksi saadaan ulkolämpötila EIB/KX järjestelmään IP54 646/ Päivänvaloanturi, 3 kanavaa, lux+lämpötila / Läsnäoloilmaisin Läsnäoloilmaisimella voidaan ohjata esim toimistohuoneen valaistusta sekä huonetermostaatin tilaa automaattisesti Ilmaisin voidaan myös aktivoida esim päiväaikaan pois käytöstä ja iltakäytössä päälle Läsnäoloilmaisin 360, valkoinen Läsnäoloilmaisin 360, alumiini Pinta-asennuskotelo 360-läsnäolotunnistimelle / Pinta-asennuskotelo 360-läsnäolotunnistimelle, alumiini /0
