1 Schneider Electric KNX Valaistuksen ohjaus advanced - Yleistä valaistuksen ohjauksesta - Läsnäolotunnistimet - Säädintoimilaitteet

2 Valo on elämänehto... Ihmiset tarvitsevat valoa siinä missä kasvitkin, mutta eri syistä. Yksi syy on sisäinen kellomme. Valo kertoo meille, milloin on aika mennä nukkumaan ja milloin nousta ylös. Valo ehkäisee masennusta ja sairauksia Valo antaa meille tiettyjä vitamiineja. 2

3 Kaupunki yöllä

4 Valolla on vaikutusta hyvinvointiin Tutkimuksen mukaan sairaalan leikkauspotilaat nukkuvat 10% pitempään ja nukahtavat 30% nopeammin kun osastolla on korkeatasoinen valaistuksen ohjausjärjestelmä (tutkimuksen tekopaikka Maastricht University Medical Center in the Netherlands, UMC). Valaistuksella on vaikutus levon laatuun ja siten fyysiseen paranemisprosessiin. Valaistus voi vaikuttaa suoraan ihmisten hyvinvointiin 4

5 Valolla on vaikutusta tunteisiin Myymälän valaistuksen ja värimaailman vaikutusta ihmisten ostoskäyttäytymiseen ja myymälässä käytettyyn aikaan on tutkittu ( ) Myymälässä vietetty aika korreloi positiivisesti pehmeän valaistuksen kanssa, negatiivisesti punasävyisen valaistuksen kanssa Wiley Periodicals, Inc. Col Res Appl, 2011 Valaistuksen laatu on tärkeää kohteissa joissa on tavaroita esillä: myymälät, näyttelytilat, museot jne 5

6 Valolla on vaikutusta tehokkuuteen ja turvallisuuteen Laajan värintoistoindeksin valaistuksen ansiosta vuorotyöntekijät pystyvät paremmin sopeuttamaan vuorokausirytmiään ( ) valaistuksen laadulla on myös positiivinen merkitys tuottavuudelle, henkiselle suorituskyvylle, unen laadulle, yövuorotyöntekijöiden työmoraalille sekä tapaturmia vähentävä vaikutus (Luo 1998). Toimisto-olosuhteissa hyvälaatuinen valaistus on yhdistetty yleiseen hyvinvointiin, parantuneeseen terveyteen, vähäisempiin poissaoloihin, lisääntyneeseen tuottavuuteen, taloudellisiin säästöihin, ja työntekijöiden tyytyväisyyteen. Valaistus vaikuttaa tuottavuuteen ja turvallisuuteen. 6

7 Valo lisää turvallisuuden tunnetta Illuminating Engineering Society of North America (IESNA): pysäköintihallien valaistuksen pitäisi olla tasolla LUX (3-5 ft/c) ( ) Tutkimuksen mukaan tällä valotasolla ihmiset tunsivat olonsa turvalliseksi. Jos valaistusta lisättiin, turvallisuuden tunne ei lisääntynyt. Valaistuksen huolto ja ohjaus on energiatehokkuuden lisäksi keskeinen turvallisuustekijä 7

8 Yhteenveto... Valoja ei saa jättää päälle! Valaistuksen osuus tyypillisen kiinteistön sähköenergiasta +24% Määräykset edellyttävät energiatehokkuutta (+sosiaalinen paine) Valaistuksen ohjauksella saadaan nopeasti säästöjä Kaikissa kinteistöissä on valaistusta - käyttäjät ovat kiinnostuneita Argumentteja myös mukavuus, tuottavuus 8

9 Valaistuksenohjaus kehittyy... LED-tekniikan hinta laskee LED syrjäyttää loisteputket Vaikutus valaisinsuunnitteluun Himmennettävyys RGB-säätö

10 Valaistus - kokonaistehokkuuden osatekijät Luonnonvalon hyödyntäminen Älykkäät aikaohjelmat Valaistussuunnittelu Käyttöliittymät 50-75% Kokonaissäästö Läsnäolontunnistus Kuormituksen hallinta 10

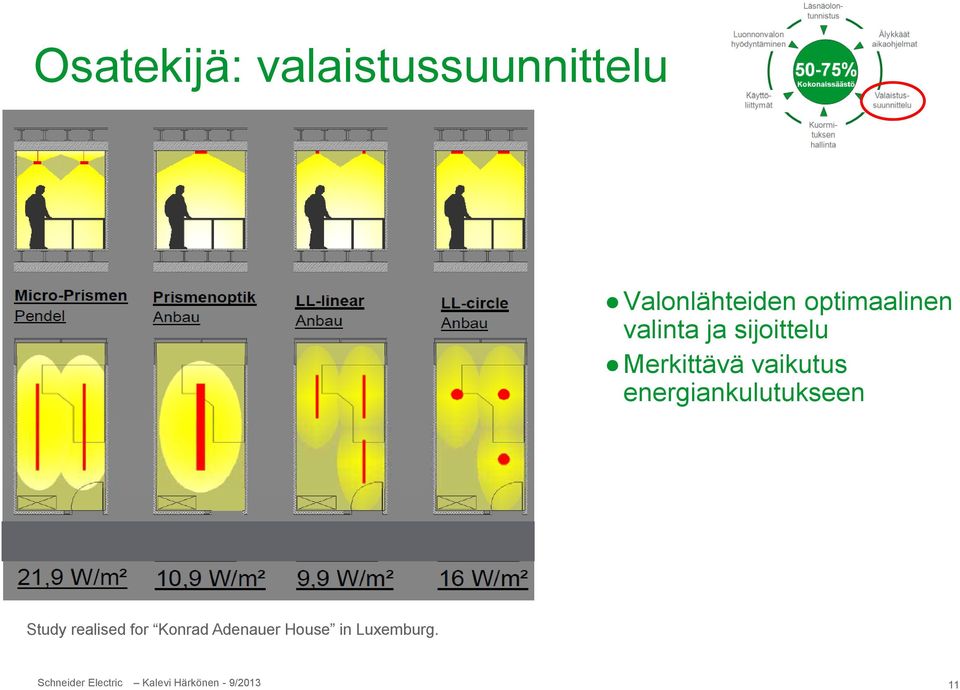

11 Osatekijä: valaistussuunnittelu Valonlähteiden optimaalinen valinta ja sijoittelu Merkittävä vaikutus energiankulutukseen Study realised for Konrad Adenauer House in Luxemburg. 11

12 Osatekijä: älykkäät aikaohjelmat Valaistuksen kytkentä ja/tai säätö ennalta ohjelmoitujen kello-ohjausten mukaan Rakennusta ohjataan sen mukaan, onko se käytössä vai tyhjillään 12

13 Osatekijä: käyttöliittymät ON/OFF, valotason säätö, tilanteet Käsiohjausmahdollisuus lisää positiivisia käyttäjäkokemuksia Energiatehokkain käyttötapa on käsin päälle, automaattisesti pois päältä Käyttäjäkoulutus / opastus 13

14 Osatekijä: läsnäolotunnistus ja luonnonvalon hyödyntäminen Luonnonvalo Läsnäolon tunnistus 100% Ei läsnäoloa, ajastin -> 0 0% Toimistoympäristössä läsnäolotunnistus säästää n. 40% energiaa vrt käsiohjaus Vakiovalosäätö säästää %-yksikköä enemmän 14

15 Osatekijä: kuormituksen hallinta Tarve kuormanhallinnalle lisääntyy tulevaisuudessa KNX 'tietää' kuormat ja niiden kriittisyyden KNX tilanteita voidaan käyttää vähentämään energiankulutusta kun pyyntö tulee ON/OFF-ohjausten lisäksi myös säädettävät kuormat (valaistus!) KNX voi vähentää sähkökatkosten riskiä huippukulutuksessa KNX MODBUS RS485/RTU PM3250 PM1200 PM750 SIM 10M 15

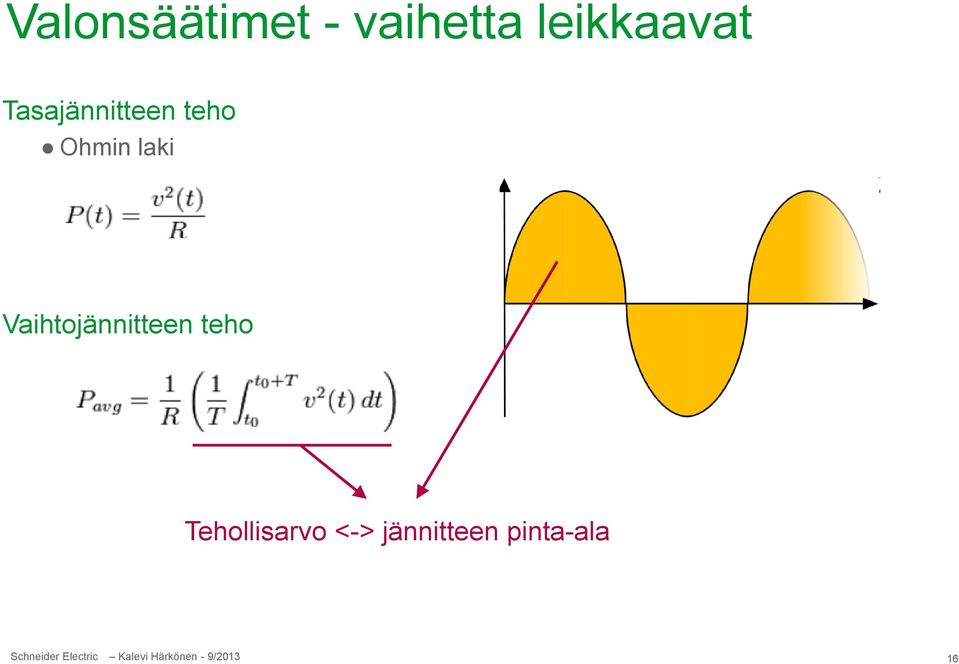

16 Valonsäätimet - vaihetta leikkaavat Tasajännitteen teho Ohmin laki Vaihtojännitteen teho Tehollisarvo <-> jännitteen pinta-ala 16

17 Valonsäätimet - vaihetta leikkaavat Etureunasäädin (RL) ns. triakkisäädin / tyristorisäädin / hehkulamppusäädin Jännitettä pienennetään siirtämällä liipaisuajankohtaa eteenpäin Resistiivinen tai induktiivinen kuorma Resistiivisen ja induktiivisen kuorman rinnankytkentä Piirteitä Oikosulkusuojana sulake (ei elektronista oikosulkusuojaa) Saattaa tuottaa ääntä Ensisijainen säädin säädettäville energiansäästölampuille L N 12V 17

18 Valonsäätimet - vaihetta leikkaavat Takareunasäädin (RC) ns. transistorisäädin Jännitettä pienennetään siirtämällä liipaisuajankohtaa taaksepäin Resistiivinen tai kapasitiivinen kuorma Resistiivisen ja kapasitiivisen kuorman rinnankytkentä Piirteitä (Yleensä) elektroninen oikosulkusuojaus Äänetön L 230V 12V N 12V 18

19 Valonsäätimet - vaihetta leikkaavat Yleissäädin (RCL) ns. universaalisäädin Säätää joko etureunaa tai takareunaa Tunnistaa kuorman vaiheensiirron Kapasitiivinen tai induktiivinen kuorma Kapasitiivista ja induktiivista kuormaa ei saa kytkeä samaan säätimeen Piirteitä Elektroninen oikosulkusuojaus Helppo muuntajan valinta Ei välttämättä sovi retrofit-lampuille 19

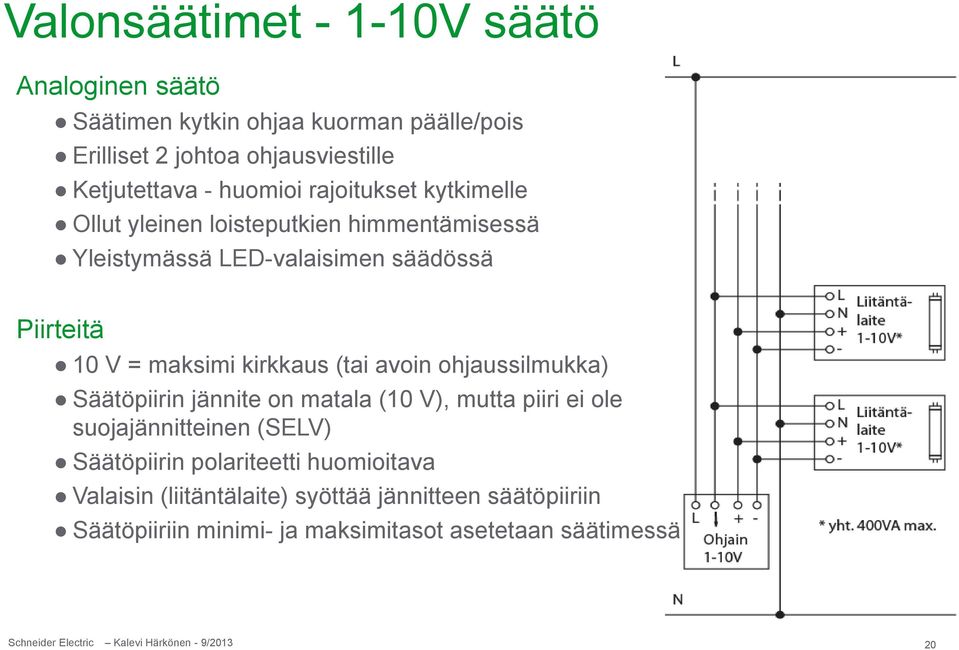

20 Valonsäätimet V säätö Analoginen säätö Säätimen kytkin ohjaa kuorman päälle/pois Erilliset 2 johtoa ohjausviestille Ketjutettava - huomioi rajoitukset kytkimelle Ollut yleinen loisteputkien himmentämisessä Yleistymässä LED-valaisimen säädössä Piirteitä 10 V = maksimi kirkkaus (tai avoin ohjaussilmukka) Säätöpiirin jännite on matala (10 V), mutta piiri ei ole suojajännitteinen (SELV) Säätöpiirin polariteetti huomioitava Valaisin (liitäntälaite) syöttää jännitteen säätöpiiriin Säätöpiiriin minimi- ja maksimitasot asetetaan säätimessä 20

21 KNX toimilaitteet: valonsäätimet Valonsäätimet universal 1 x 1000 W 1 x 500 W 2 x 300 W 4 x 150 W kytketään samaan vaiheeseen käsiohjaus Valonsäätimet universal 4 x 250 W piirit voi kytkeä eri vaiheisiin käsiohjaus Valonsäätimet 1-10 V 1 x tai 3 x käsiohjaus (on/off) 21

22 DALI ominaispiirteet DALI -> Digital Addressable Lighting Interface DALI on valmistajasta riippumaton järjestelmä, kansainvälinen standardi (IEC sarja) Enintään 64 valaisinta/liitäntälaitetta voidaan kytkeä (liitäntälaite = ECG = Electronic Control Gear) Helppo ja yksinkertainen asennus (väylä) Asetusten ja ryhmien teko ohjelmallisesti Liitäntälaitteiden ohjaus yksittäin tai ryhmissä (16 kpl) Kaikkien liitäntälaitteiden samanaikainen ohjaus ( broadcast ) Statusviestit, lampun/liitäntälaitteen vian tunnistus Logaritminen himmennys -> sopii silmän herkkyyteen DALI KNX/DALI -rajapinta yhdistää KNX-järjestelmän ja DALI-väylän KNX 22

23 KNX toimilaitteet: DALI gateway MTN Enintään 64 liitäntälaitteen ohjaus yksittäin tai ryhmissä Statusviestit: on/off sekä säädetty kirkkaus (value) Toimintamoodi liitäntälaitteille tai ryhmille valittavissa (normaali / yö / porrasvaloajastin / pysyvästi päällä), helpottaa käyttöönottoa Skenaariomoduuli Efektimoduuli Turvavalotoiminnot Vikadiagnostiikka Käyttötuntilaskuri ja ennakoiva huollontarpeen ilmaisu Lamppujen sisäänajotoiminto Liitäntälaitteen helppovaihtotoiminto L N DA DA 23

24 DALI ja KNX ECG 1 ECG 2 ECG 3 DALI ECG 4 ECG 5 ECG 6 DALI CONTROL e64 - V1.0 ECG 64 KNX Ryhmäohjaus Yksittäisohjaus 230 V 24

25 KNX toimilaitteet: DALI gateway DALI 2-johdinväylä, suurin pituus 300 m. Asennuskaapelin vapaita johtimia voi käyttää 64 liitäntälaitetta, 16 ryhmää 25

26 KNX toimilaitteet: valonsäätimet Datatyypit Switch obj. 1 bit Dimming obj. 4 bit Value object 1 byte 0 = pois päältä 1 = päälle 0 = seis* 1 = 256 askelta alas (1/1)* 2 = 128 askelta alas (1/2) 3 = 64 askelta alas (1/4)... 7 = 4 askelta alas (1/64) 8 = seis* 9 = 256 askelta ylös (1/1)* 10 = 128 askelta ylös (1/2) 11 = 64 askelta ylös (1/4) = 4 askelta ylös (1/64) 0 = pois päältä 1 = pienin kirkkaus 255 = suurin kirkkaus *) Käytetään tavallisessa painikeohjauksessa Painike Valonsäädin Switch obj. PB1 1 bit Switch obj. 1 bit Dimming obj. PB1 4 bit Dimming obj. 4 bit Status feedb. PB1 1 bit Status feedback 1 bit 26

27 KNX anturit: painikkeet Tilanteet ('uusi konsepti') Suoraohjauspainike ON/OFF Painike 1 Valonsäätö Painike 2 Verho-ohjaus Painike 3 jne Painike 4 Kytkintoimilaite Switch obj Scene obj Säädintoimilaite SW+dim obj AG = ryhmäosoite tilanteelle Oletukset: Sanoma 0 asettaa tilanteen 1 Sanoma 1 asetta tilanteen 2 jne Sanoma = 128 tallentaa tilanteen 1 Sanoma = 129 tallentaa tilanteen 2 jne. Tilannepainike Scene obj 1 byte arvo: 0 Painike 1 1 byte arvo: 1 Painike 2 AG Verhotoimilaite 1 byte arvo: 2 Painike 3 UP/DN + step obj 1 byte arvo: 3 Painike 4 Scene obj 27

28 KNX ARGUS läsnäolotunnistimet Schneider Electric Finland Oy 06/2013

29 KNX ARGUS läsnäolotunnistimet ARGUS Presence Basic MTN ARGUS Presence Standard MTN ARGUS Presence 180/2.20m WDE ARGUS Presence vakiovalo-ohjauksella MTN

30 KNX ARGUS läsnäolotunnistimet Kattoon asennettavat Tunnistusalue: 360 Tunnistussektorien määrä: 4 (erikseen asetettavissa malleissa Standard ja vakiovalo) Tunnistusetäisyys enint. 7 m, asennuskorkeudella 2,50 m Valoisuusanturi: raja-arvo asetettavissa välillä Lux 30

31 KNX ARGUS läsnäolotunnistimet Seinälle asennettavat Tunnistusalue: 180 Tunnistussektorien määrä: 2 (erikseen asetettavissa) Suurin tunnistusetäisyys: 8 m vasemmalle/oikealla, 12 m eteen, kun asennuskorkeus on 2,2 m Valoisuusanturi: raja-arvo asetettavissa välillä Lux, ETS-parametri tai potentiometri Viive: enint. 255 h (ETS-parametrilla) tai 6 portaassa 1 s... 8 min potentiometrilla Etäisyys: 10%-100%, ETS-parametri tai potentiometri Huom: aseta valoisuuden arvo vasta peittolevyjen asentamisen jälkeen 31

32 KNX ARGUS läsnäolotunnistimet Ohjelmisto - Basic Ominaisuudet Kaksi tunnistuslohkoa ('blocks') Valoisuusanturi: sisäinen, ulkoinen tai yhdistelmä Ominaisuudet kummallekin lohkolle Normaalitoiminta (ei master/slave) Lukitus Valoisuuden huomioiminen Sanomat (liikkeen alkaessa / viiveen loppuessa) Neljä ryhmäobjektia (1 bit, 1 byte, 2 byte) Viive muutettavissa väylän kautta tai itsesäätyvä porrasvaloajastin 32

33 KNX ARGUS läsnäolotunnistimet Ohjelmisto - Standard Ominaisuudet Viisi* tunnistuslohkoa ('blocks') Valoisuusanturi: sisäinen, ulkoinen tai yhdistelmä Valoisuusanturi: sijaintiperusteinen korjaus ('actual value correction')* Ominaisuudet kullekin lohkolle Normaali/ Master/ Slave/ Monitoring toiminta* Lukitus Valoisuuden huomioiminen Valoisuuden raja-arvo vaihdettavissa väylän kautta* Herkkyys ja etäisyys valiyttavissa kullekin tunnistussektorille erikseen A /B /C /D (kattoon asenn.) tai A /B (seinään asenn.)* Kuollut aika liikkeen alussa* Sanomat (liikkeen alkaessa / viiveen loppuessa) Neljä ryhmäobjektia (1 bit, 1 byte, 2 byte) Viive muutettavissa väylän kautta tai itsesäätyvä porrasvaloajastin * Pun. = lisäominaisuus vrt. Basic 33

34 KNX ARGUS läsnäolotunnistimet standard Lohkon diagrammi Tunnistuslohko (master mode) Movement Sensor Liikkeen analysointi Master Trigger object Brightness sensor Always-dark object Valoisuuden analysointi Brightness object Trigger object Viiveet Locking object Lukitus Lohkon ulostulo

35 KNX ARGUS läsnäolotunnistimet standard Tunnistussektorit Valinnat jokaiselle sektorille eriseen 4 sektoria A, B, C, D, kukin 90 Yksilöllinen herkkyys- ja etäisyysasetus Sektorieita voi käsitellä yhdessä/erikseen, esim eri sektorit voivat ohjata eri valoja eri alueilla Haluttujen sektorien etäisyysasetusta voi muuttaa väylän kautta Päälle-viestiä voi viivästää esim. lyhytaikainen läsnäolo, kun yövartija käy huoneessa, ei aseta lämmitystä comfort-tilaan, mikä säästää energiaa 35

36 KNX ARGUS läsnäolotunnistimet standard Kuollut aika liikkeen alussa Switch object 1 Ajastimen aika Ajastimen aika 0 t Kuollut aika Ajastimen aika Kuollut aika Ajastimen aika Liike t Kuollut aika voidaan asettaa kullekin lohkolle (voimassa kaikilla sektoreilla) kun Sector-oriented settings on valittuna. Master/slave pulssit (Trigger ja Master trigger) eivät huomioi kuollutta aikaa 36

37 KNX ARGUS läsnäolotunnistimet standard Valoisuuden analysointi liike Valoisuus Ajastin Ajastin Ajastin Ajastin Ajastin Mitattu valoisuus Raja-arvo esim.100 lx Aika Liike Aika Switch obj Valo päälle Safety pause (1-20 s) Brightness object

38 KNX ARGUS läsnäolotunnistimet standard Valoisuuden analysointi "läsnäolo" Valoisuus Sammutuksen raja-arvo = raja-arvo + lisäys + hystereesi Viive kirkkauden mittaukselle s. Valoisuuden lisäys Raja-arvo esim.100 lx Mitattu valoisuus Valoisuuden lisäys Hystereesi esim. 50% = 50 Lux Aika Liike Time Switch obj Valo päälle Ajastin (1 s h) Safety pause (1-20 s) Brightness object

39 KNX anturit: läsnäolotunnistimet Master/slave Liike Liike Kirkkaus Slave Master Kytkintoimilaite Switch object 1 Block 1 Switch object Status feedback obj. Safety pause Ei hämärätoimintoa. Toimintataajuus alle 50% Master-ajastin. Switch object 1 Block 1 Switch object Master trigger obj.-block 1 Status feedback obj. Safety pause Hämärätoiminnon asetus. Viiveen asetus. Switch object Status feedback Master/slave Tarpeen kun alueella useita tunnistimia. Slave lähettää pulsseja kun havaitsee ihmisen, toimintataajuus alle puolet Mastertunnistimen ajastimesta. Safety pause estää takaisinkytkennän jäähtyvistä valaisimista. 39

40 KNX ARGUS läsnäolotunnistimet standard Esimerkki toimistohuone Lohko 1 (valoisuus huomioidaan) Objekti 1: Työpöydän valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 2 (valoisuutta ei huomioida) Objekti 1: Epäsuora valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 3 (valoisuutta ei huomioida) Kuollut aika: 3 min Objekti 1: Lämmityksen ohjaus Liike alkaa: lämmitys tilaan läsnäolo (comfort) Viive loppuu: lämmitys tilaan valmius (standby) Objekti 2: Ilmanvaihto Liike alkaa: iv-pelti auki Viive loppuu: iv-pelti kiinni 40

41 KNX ARGUS läsnäolotunnistimet standard Esimerkki toimistohuone (sektorit erikseen) Lohko 1 (valoisuus huomioidaan) Objekti 1: Työpöydän valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 2 (valoisuutta ei huomioida) Objekti 1: Epäsuora valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 3 (valoisuutta ei huomioida) Kuollut aika: 3 min Objekti 1: Lämmityksen ohjaus Objekti 2: Ilmanvaihto A D C B Käytävällä tapahtuvan liike ei saa vaikuttaa huoneen valaistukseen -> sektori C:n herkkyyttä pienennetään lohkossa

42 KNX ARGUS läsnäolotunnistimet standard Esimerkki toimistohuone (sektorit erikseen) Lohko 1 (valoisuus huomioidaan) Objekti 1: Työpöydän valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 2 (valoisuutta ei huomioida) Objekti 1: Epäsuora valo Liike alkaa: Valo päälle Viive loppuu: Valo pois Lohko 3 (valoisuutta ei huomioida) Kuollut aika: 3 min Objekti 1: Lämmityksen ohjaus Objekti 2: Ilmanvaihto Lohko 4 (valoisuutta ei huomioida) Lohko on 'slave', lähettää pulsseja käytävän valoja ohjaavalle tunnistimelle ('master') D A C B 42

43 KNX ARGUS läsnäolotunnistimet standard Esimerkki avokonttori Kun alueella havaitaan liikettä, aluetta valaistuaan suurella teholla (esim. 100%) Kun alueella ei havaita liikettä mutta toisella alueella havaitaan, aluetta valaistaan pienellä teholla (esim. 25 %) Kun kaikki alueet ovat olleet määrätyn ajan pienellä teholla (esim. 15 sek.), kaikki valot sammutetaan. Alue 1 Alue 2 Alue 3 Alue 4 43

44 KNX ARGUS läsnäolotunnistimet standard Esimerkki avokonttori Lohko 1 (master) Lähtö 1: ohjaa oman alueen valaistusta, 1 byte Päälle-arvo: 25 % Pois-arvo: 0% Lukittaessa: 100% Lohko 2 lukitsee lohkon 1 kun liikettä havaitaan omalla alueella -> valaistus 100% Kuollut aika: 1 s (tarvitaan jotta ehditään reagoimaan lukitukseen) Trigger-pulssi lohkolta 3 kaikilta tunnistimilta Viive: haluttu porrasvaloajastimen aika Lohko 2 (normal) Lähtö 1: lohkon 1 lukitus päälle/pois, 1 bit Päälle-arvo: 1 Pois-arvo: 0 Viive: lohkon 1 viive vähennettynä esim. 15 sek. Lohko 3 (slave) Lähtö 1: trigger-pulssit lohkoille 1 kaikille alueille Viive: lohkon 1 viive x 0,5 Movement/Presence Block 1 - Value object 1 Switch object Block 1 Trigger object Block 1 Locking object 1 Block 2 Switch object 1 Block 3 Switch object object 1 Status feedback obj. Safety pause Alue X valo 44

45 KNX ARGUS läsnäolotunnistimet standard Esimerkki avokonttori Alue 1 Movement/Presence Block 1 - Value object 1 Switch object Block 1 Trigger object Alue 1 valo Alue 2 Movement/Presence Block 1 - Value object 1 Switch object Block 1 Trigger object Alue 2 valo Block 1 Locking object 1 Block 1 Locking object 1 Block 2 Switch object 1 Block 2 Switch object 1 Block 3 Switch object object 1 Block 3 Switch object object 1 Status feedback obj. Safety pause Status feedback obj. Safety pause 45

46 KNX ARGUS läsnäolotunnistimet standard Itsestäänsäätyvä porrasvaloajastin Toimintaperiaate = =6 5 5 Liike Aika 0 pulsseja harvoin => ei lisäaikaa pulsseja usein => ajan inkrementointi pulsseja usein => ajan inkrementointi 1 Switch object

47 KNX ARGUS läsnäolotunnistimet vakiovalolla LifeSpace EMEAS Training Academy 06/2013

48 ARGUS läsnäolotunnistin vakiovalolla Automaattinen valaistuksen ohjaus oletusasetukset Nimellisarvo 300 lx Sanoma 1/1 säätö ylös (4 Bit) Kirkkaus Seis (4 Bit) 1/32 säätö alas (4 Bit) 1/1 säätö alas (4 Bit) Off (1 Bit) e.g. 20% of 300 Lux = 60Lux OFF Porrasvaloajastin 25 min Dimming down -aika 5 min DIM UP SÄÄTÖ DIM DOWN OFF t Liike Hysteresis Hysteresis 12s 8s t 48

49 ARGUS läsnäolotunnistin vakiovalolla Automaattinen valaistus kiinteällä valotason arvolla (ETS-parametri) Liike Valotaso 1/2/70 ARGUS Presence Light control + IR Switch output 1 bit Dimming output 4 bit Setpoint 1 1 byte Switch object 1 bit... Feedback 1 bit Resulting act. value 2 byte** Feedb. safety pause Nominal value: 300 lux 1/2/71 1/2/72 1/2/73* Säädintoimilaite Dim. object 4 bit Value obj. 1 byte 1/2/70 * Optio: Switching on in automatic Asetukset valon syttymiselle: Suhteellisen säädön viesti (4 bit) / Vakioarvo (1 byte), esim 50% ** Valotaso voidaan lähettää syklisesti 49

50 ARGUS läsnäolotunnistin vakiovalolla Valo-ohjauslohko 50

51 ARGUS läsnäolotunnistin vakiovalolla Automaattinen valaistus jossa käyttäjä säätää valotason Object 69 Dimming input Tähän tuotu sanoma välitetään objektiin 61 ja valo säätyy. Säätö seis -sanoman jälkeen senhetkistä valotasoa käytetään valotason asetusarvona. Object 71 Lux value setting Tähän tuodulla sanomalla (joka ei ole 0) asetetaan uusi valotason asetusarvo Huom: Muutettu valotaso säilytetään vähintään kunnes joku seuraavista tapahtuu: uusi ohjelmanlataus, väyläjännitteen katkeaminen tai toimintatilan vaihto manuaalinen -> automaattinen. Parametrilla Memory behaviour valitaan valotason asetusarvo 3 em. tapahtuman jälkeen: käyttäjän asettama tai parametreissa asetettu 1/2/70 ARGUS Presence Light control + IR 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit Status fb. value 1 byte 51 1/2/71 1/2/72 1/2/73 1/2/70

52 ARGUS läsnäolotunnistin vakiovalolla Automaatti/manuaali Automaatti Liikkeentunnistus ja valonsäätö on päällä Manuaali Liikkeentunnistus ja valonsäätö on pois päältä Object 70 Value input Tähän tuotu sanoma välitetään objektiin 62 ja manuaalitila aktivoidaan Object 71 Lux value setting Tähän tuotu arvo tallennetaan uudeksi valotason asetusarvoksi ja automaattitila aktivoidaan Object 72 Auto/Manual Manuaalitila aktivoidaan sanomalla "0" ja automaattitila sanomalla "1" (voidaan invertoida parametrillä) Object 64 Feed back op. mode Raportoi senhetkisen tilan muutosten ja virrankytkennän jälkeen 1/2/70 1/2/74 ARGUS Presence Light control + IR 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause 110 Status value 1 byte** Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit Status fb. value 1 byte **Object 110 Status value Jos valo voi olla päällä kun siirrytään manuaalitilasta automaattitilaan, toimilaitteen pitää lähettää valon senhetkinen säätötaso Argukselle. Parameter setting: General Actual value correction: enabled Actual value installation site, off: 50* Actual value installation site, max: 100* Actual value reference surf., off: 50* Actual value reference surf., max: 100* (*jos mitattuja lux-arvoja ei tiedossa) 52 1/2/71 1/2/72 1/2/73 1/2/70 1/2/74

53 Esimerkki: valot autom. päälle/pois + käsiohjauksella pysyvästi pois, automaattinen valotason säätö & painikkeella valittava asetusarvo Autotilassa Argus kytkee valon ja säätää asetusarvon mukaisen valotason. Ajastimen loputtua valo sammuu. Kolme vaihtoehtoista valotasoa voidaan valita painikkeilla. Neljännellä painikkeella valo sammutetaan pysyvästi. Status LED vilkkuu. Valo voidaan sytyttää jollain kolmesta valotasopainikkeesta. ARGUS Presence Light control + IR 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 1/2/71 1/2/72 1/2/73 Säädintomilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit 1/2/70 Painike PB1 Value 500 lux 2 byte PB2 Value 300 lux 2 byte PB3 Value 100 lux 2 byte PB4 Value 0% 1 byte PB4 Status feedb. 1 bit 1/2/105 1/2/105 1/2/105 1/2/104 1/2/101 1/2/104 1/2/ Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 1/2/101 Argus parametrin muutos General light control Automatic: at object value 0 Status LED of PB4: flashes when status feedb. = 1 1/2/ Feedb. safety pause 53

54 Esimerkki: valot autom. päälle/pois + käsiohjauksella pysyvästi pois, automaattinen valotason säätö & säädettävä asetusarvo Autotilassa Argus kytkee valon ja säätää asetusarvon mukaisen valotason. Ajastimen loputtua valo sammuu. Painike 2 aktivoi manuaalitilan ja sammuttaa valon ARGUS Presence Light control + IR Säädintoimilaite Painike 1 aktivoi automaattitilan valotason asetusarvolla 300 lux Painikkeilla 3 ja 4 säädetään valotason asetusarvoa Painike PB1 Value 300 lux 2 byte PB1 Status feedb. 1 bit PB2 Value 0% 1 byte PB2 Status feedb. 1 bit PB3 Dim. brighter 4 bit PB4 Dim. darker 4 bit 1/2/105 1/2/101 1/2/104 1/2/101 1/2/103 1/2/103 1/2/103 1/2/104 1/2/ Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 1/2/71 1/2/72 1/2/73 1/2/101 Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit 1/2/70 Locking object 1 bit 1/2/101 1/2/ Feedb. safety pause Painikkeiden 3&4 lukitus manuaalitilassa 54

55 ARGUS läsnäolotunnistin vakiovalolla Asetusarvon rajoitus Jotta käyttäjä ei voisi asettaa epätaloudellista asetusarvoa valotasolle, esim. säätää valotaso 100%:iin hyvin kirkkaana päivänä, valotason suurin asetusarvo voidaan asettaa parametrilla. Käyttäjä voi edelleen säätää ylös 100%:iin (esim >1000lux), mutta Argus käyttää asetusarvona parametrin mukaista suurinta arvoa eikä senhetkistä hyvin korkeaa arvoa. 55

56 ARGUS läsnäolotunnistin vakiovalolla Monta tunnistinta tilassa (master/slave) Liike Slave Liike Master Valotaso 2/2/70* ARGUS Presence / ARGUS 180 Switch object 1 1 bit Status feedback object - Toimintatila: slave - Ajastimen aika 0,3...0,5 x master-tunnistimen aika - Ei valoisuusanturia käytössä (independent of brightness) 2/2/107 2/2/70* ARGUS Presence Light control + IR 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. Op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 73 Master trigger 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause 2/2/71 2/2/72 Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Feedback 1 bit 56 2/2/70*

57 ARGUS läsnäolotunnistin vakiovalolla Asennuspaikan kalibrointi (actual value correction) Läsnäolotunnistin vakiovalonsäädöllä tulisi sijoittaa suoraan referenssipinnan (esim. työpöytä) yläpuolelle. Jos oikea sijoittaminen ei ole mahdollista, Argus pitää kalibroida. Tähän tarvitaan luxmittaria. Kalibrointi olisi hyvä suorittaa hämärään vuorokaudenaikaan, tai pimennetyssä huoneessa Lux Referenssipinta Asennuspaikka y Valonsäätimen teho 0 OFF 100% 57

58 ARGUS läsnäolotunnistin vakiovalolla Asennuspaikan kalibrointi (actual value correction) Kalibroinnin suorittaminen: tee neljä mittausta ja syötä lux-arvot ETSparametreina Valotaso tunnistimen alla, valot pois päältä Valotaso tunnistimen alla, valot 100% Valotaso referenssitasolla (työpöytä), valot pois päältä Valotaso referenssitasolla, valot 100% Jos huoneen sisustusta tai valaisimia muutetaan, kalibrointi voidaan tehdä uudestaan 58

59 ARGUS läsnäolotunnistin vakiovalolla Valon sytyttäminen automaattitilassa 3 vaihtoehtoista tapaa valon sytyttämiselle Suhteellinen säätö 4-bit sanomalla Absoluuttinen arvo 1 byte Laskettu arvo 1 byte Laskettuun arvoon vaikuttavat mitattu arvo, asetusarvo ja kalibrointi. Jos käytetään laskettua arvoa, 1-byte statuspalaute säädintoimilaitteelta pitää tuoda tunnistimelle ja tunnistimen kalibrointi pitää olla tehty! Siten valot syttyvät yleensä suoraan oikealle tasolle. 59

60 ARGUS läsnäolotunnistin vakiovalolla Kahden vyöhykkeen ohjaus Huoneiden valaistus ei välttämättä ole tasainen päivällä. Tämä voidaan kompensoida. Kahden vyöhykkeen ohjaus (toimilaitteen ohjaus 1-byte absoluuttiarvoilla) Control response in automatic mode: Setpoint : Absolute value (1 byte) Setpoint 2 object : Enabled Setpoint limits: Setpoint 2 = X% of setpoint 1 tai setpoint 1 + x Esimerkki L1 on lähellä ikkunaa = Setpoint 1 L2 on lähellä ovea = Setpoint 2 Setpoint 2 = 1,2 x Setpoint 1 (=120%) Lopputulos: L2 on 20% kirkkaampi kuin L1 kun ollaan automaattitilassa L1 L2 60

61 ARGUS läsnäolotunnistin vakiovalolla Kahden vyöhykkeen ohjaus setpoint 2 Toissijaista syttymisryhmää (setpoint 2) voidaan ohjata suhteessa ensisijaiseen ryhmään (setpoint 1) joko eroarvolla (vakioarvo) tai suhteellisella erolla (%). Eroarvo Suhteellinen ero Setpoint 1 Setpoint 2 100% Setpoint 2 X = 110% Setpoint 1 X = 90% Setpoint 1 Setpoint Setpoint 2 ei voi saavuttaa 100% jos X on negatiivinen Setpoint 2 ei voi saavuttaa 100% jos X<100 61

62 ARGUS läsnäolotunnistin vakiovalolla Toissijaisen valonlähteen ohjaus (on/off) Toiminta Jos haluttua valotasoa ei voida saavuttaa säädettävällä valaistuksella, toissijainen valonlähde kytketään päälle. Edellytykset Kalibrointi pitää olla tehty 'Extended control parameters' pitää olla valittu Toissijaisen valolähteen valaistusteho ei saa olla määräävä Parametri Control in automatic Two-step controller : Enabled Liike Master ARGUS läsnäolot. vakiovalolla 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. Op. mode 1 bit 65 Switch add. light 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte Kirkkaus Toissijaiselle valonlähteelle 109 Feedb. safety pause 62

63 ARGUS läsnäolotunnistin vakiovalolla Sektorikohtainen asettelu Kullekin lohkolle sektorit A-D voidaan aktivoida tai ottaa pois käytöstä yksittäin Oletuksena kaikki sektorit ovat aktivoitu Sovellusesimerkkejä Yhdellä sektorilla on voimakasta ilmanvaihtoa Tämä voi aiheuttaa virheellisiä tunnistuksia Ratkaisu: ota sektori pois käytöstä tai vähennä sen herkkyyttä Työpöytä sijaitsee sektorissa B ja sektori D näkee ovelle Sektorin D herkkyys/kantama voidaan rajoittaa jotta käytävällä kulkevat ihmiset eivät sytyttäisi huoneen valoja Sektori D voidaan käyttää (täydellä herkkyydellä) ohjaamaan erikseen käytävän valoa 63

64 ARGUS läsnäolotunnistin vakiovalolla Valintoja 'Extended control parameters' Kun kalibrointi in tehty voidaan aktivoida extended control parameters Valon sytyttäminen automaattitilassa Ohjaustapa: Absoluuttiarvo (1 byte sanoma) Setpoint 2 object Toisen syttymisryhmän ohjaus Ala- ja ylärajat oletus 0% ja 100% Toissijaisen valolähteen ohjaus On/off ohjaus toissijaiselle valonlähteelle 64

65 ARGUS läsnäolotunnistin vakiovalolla Switch input ja Dimming input Object 68 Switch input Auto-tilassa tähän tuotu sanoma tulkitaan likkeentunnistukseksi (trigger). Manual-tilassa sanoma välitetään objektiin 60. Object 69 Dimming input Tähän tuotu sanoma välitetään objektiin 61 ja valo säätyy. Säätö seis -sanoman jälkeen senhetkistä valotasoa käytetään valotason asetusarvona (auto-tilassa). Huom: Muutettu valotaso säilytetään vähintään kunnes joku seuraavista tapahtuu: uusi ohjelmanlataus, väyläjännitteen katkeaminen tai toimintatilan vaihto manuaalinen -> automaattinen. Parametrilla Memory behaviour valitaan valotason asetusarvo 3 em. tapahtuman jälkeen: käyttäjän asettama tai parametreissa asetettu ARGUS läsnäolot. vakiovalolla 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause 110 Status value 1 byte** 1/2/71 1/2/72 1/2/73 Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit Status fb. value 1 byte 1/2/70 1/2/74 65

66 Esimerkki: käsiohjauksella ON/OFF ja liikkeentunnistuksella OFF, vakiovalo-ohjaus valotason säädöllä Virrankytkennän jälkeen Argus on manuaalitilassa (parameteriasetus) Painikkeella 1 Argus asetetaan automaattitilaan; jos on hämärää, Argus sytyttää valon Painikkeella 2 Argus palautetaan manuaalitilaan ja Argus sammuttaa valon Pitkä painallus (painike 1/2) säätää valotasoa Ajastimen ajan kuluttua Argus sammuttaa valon ja statuspalaute toimilaitteelta palauttaa manuaalitilan Painike PB1 Switch obj. 1 bit PB1 Dimming obj. 4 bit PB1 Status feedb 1 bit PB2 Switch obj. 1 bit PB2 Dimming obj. 4 bit PB2 Status feedb. 1 bit 1/2/102 1/2/103 1/2/101 1/2/102 1/2/103 1/2/101 1/2/102 1/2/103 1/2/70, 1/2/102 1/2/70 ARGUS läsnäolot. vakiovalolla 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause 1/2/71 1/2/72 1/2/73 1/2/101 Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit 1/2/70 Argus parameteriasetuksia General light control Op. status after bus voltage recovery = manual General light control 1/2/108 Memory behaviour = parameterised setpoint Manual/auto transitions: Auto -> Manual: switch off 66

67 Esimerkki: käsiohjauksella ON/OFF (ei liikkeentunnistusta), vakiovalo-ohjaus valotason säädöllä Virrankytkennän jälkeen Argus on manuaalitilassa ja liikkeentunnistus ei ole päällä (parameteriasetukset) Painikkeella 1 Argus asetetaan automaattitilaan; jos on hämärää, Argus sytyttää valon. Pitkä painallus säätää kirkkaammaksi. Painikkeella 2 Argus palautetaan manuaalitilaan ja Argus sammuttaa valon. Pitkä painallus säätää himmeämmäksi. Painike PB1 Switch obj. 1 bit PB1 Dimming obj. 4 bit PB1 Status feedb 1 bit PB2 Switch obj. 1 bit PB2 Dimming obj. 4 bit PB2 Status feedb. 1 bit 1/2/102 1/2/103 1/2/101 1/2/102 1/2/103 1/2/101 1/2/102 1/2/103 1/2/70* 1/2/102 1/2/70 ARGUS länsäolot. vakiovalolla 60 Switch output 1 bit 61 Dimming output 4 bit 62 Setpoint 1 1 byte 64 Feedb. op. mode 1 bit 68 Switch input 1 bit 69 Dimming input 4 bit 70 Value input 1 byte 71 Lux val. setting 2 byte 72 Auto/manual 1 bit 107 Result. act. val. 2 byte 109 Feedb. safety pause *Asettaa Arguksen automaattitilaan jos valot kytketään päälle (4-bit) dimming -sanomalla Argus parameteriasetuksia General light control Controller is = independent of movement General light control Op. status after bus voltage recovery = manual General light control Memory behaviour = parameterised setpoint Manual/auto transitions: Auto -> manual: switch off 67 1/2/71 1/2/72 1/2/73 1/2/101 Säädintoimilaite Switch object 1 bit Dim. object 4 bit Value obj. 1 byte Status fb. switch 1 bit 1/2/70

68 KNX säädintoimilaitteet REG-K KNX ohjaimet 0-10V REG-K Schneider Electric Finland 06/2013

69 KNX säädintoimilaitteet Yleistä Universaalisäätimet Yksivaiheiset 230V ohjaustulot REG-K/4x230/150W MTN REG-K/2x230/300W MTN REG-K/500W MTN REG-K/1000W MTN Universaalisäätimet Monivaiheinen Ei ohjaustuloa REG-K/4x230/250W MTN Ohjaimet 0-10V REG-K 1 tai 3 kanavaa 1 x 0-10 V MTN x 0-10 V MTN

70 Säädintoimilaitteet REG-K Ominaisuuksia Automaattinen kuorman tunnistus Kuormat 1 x 1000 W/VA 1 x 500 W/VA 2 x 300 W/VA (tai 1 x 500 W/VA) 4 x 150 W/VA (tai 1 x 300 W/VA + 2 x 150 W/VA tai 2 x 300 W/VA) Ohjaustulo (230 V impulssipainikkeelle Käsiohjaus Lähdön tilan ja virheen indikointi Oikosulun, ylikuorman, avoimen piirin ja ylilämmön tunnistus ja indikointi Pehmeäkäynnistys REG-K/4x230/150W REG-K/2x230/300W REG-K/500W REG-K/1000W 70

71 Säädintoimilaitteet REG-K Ohjaustulon kytkentäesimerkki Liittimet merkinnällä 1 ovat 230V ohjaustuloja esim. perinteisille impulssipainikkeille 230V impulssipainike Säädintoimilaitteet REG-K 1000 W, 500 W, 2x300 W, 4x150 W L N 10A 71

72 Säädintoimilaite 4x230/250W, MTN Yleistä Ominaisuuksia: 4, 3 tai 2 kanavaa 4 kanavaa á 250W tai 1 x 500W + 2 x 250W tai 2 x 500 W kanavat voi kytkeä eri vaiheisiin Ei 230V ohjaustuloja 8 moduulia leveä Automaattinen kuorman tunnistis Oikosulun, ylikuorman, avoimen piirin ja ylilämmön tunnistus ja indikointi Sama ohjelmisto kuin muissa universaalisäätimissä 250W 250W 500W, (viereinen kanava vapaa) Kytkentäesimerkki 10A N L1 L2 72

73 Säädintoimilaitteet REG-K Merkkivalot ja suoraohjauspainikkeet Käsiohjaus etulevyn painikkeella tai erillisellä impulssipainikkeella Päälle/pois ja säätö min-max Päälle/pois ja säätö 0%-100% (ilman väyläjännitettä) Kanavan statusvalo (ON), vikavalo (ERROR) ja toiminnan merkkivalo (RUN) LED esimerkkejä (täysi luettelo kts asennusohje) Pos Toiminnan merkkivalo RUN (vihreä) Statusvalo ON (keltainen) Vikavalo ERROR (punainen) 1 Normaali toiminta 1.1 Kanava pois päältä X Kanava päällä X X - 2 Väyläjännitteen puuttuessa 2.1 Kanava pois päältä Kanava päällä - X - 3 Toimintahäiriö 3.1 Ei verkkojännitettä Ylikuorma tai oikosulku X - X 3.3 Ei kuormaa X X X 3.4 Ylilämpö vilkku X/- X per channel 73

74 Ohjaimet 0-10V REG-K Ominaisuuksia 1 tai 3 kanavaa 2,5 tai 4 moduulileveys Releet: AC 230 V, 16 A, kapasit. kuorma 200 µf 0-10V / 1-10V: enint 100 ma (passiivinen; virta liitäntälaitteelta) Mekaaninen käsiohjausvipu Vipu näyttää kanavan tilan Vihreä RUN-merkkivalo ilmaisee toimintovalmiuden Oma virta KNX-väylän kautta (ei erillistä tehonsyöttöä) 1x0-10 V REG-K 3x0-10 V REG-K 74

75 Ohjaimet 0-10V REG-K Kytkentäesimerkki A) KNX väyläliitin B) Ohjain 0-10V REG-K C) Liitäntälaite 0-10V / 1-10V rajapinnalla D) Elektroninen muuntaja 0-10 / 1-10V rajapinnalla E) Seuraaville 0-10V / 1-10V liitäntälaitteille F) Lamput (LED / halogeeni) G) Loistelamput 75

76 Säädintoimilaitteet REG-K Keskeiset toiminnot Perustoiminnot Himmennysnopeus Säätövastekäyrä, monta säätövastekäyrää valittavissa väylän kautta Vakiohimmennysaika Viiveet Porrasvaloajastin Sammumisvaroitus Skenaariot Keskustoiminnot Prioriteettitoiminnot Logiikkaportti tai prioriteetti Esto (disable) 76

77 Säädintoimilaitteet REG-K Standardiobjektit Switch obj. 1 bit Dimming obj. 4 bit Value object 1 byte 0 = pois päältä 1 = päälle 0 = seis* 1 = 256 askelta alas (1/1)* 2 = 128 askelta alas (1/2) 3 = 64 askelta alas (1/4) 4 = 32 askelta alas (1/8) 5 = 16 askelta alas (1/16) 6 = 8 askelta alas (1/32) 7 = 4 askelta alas (1/64) 8 = seis* 9 = 256 askelta ylös (1/1)* 10 = 128 askelta ylös (1/2) 11 = 64 askelta ylös (1/4) 12 = 32 askelta ylös (1/8) 13 = 16 askelta ylös (1/16) 14 = 8 askelta ylös (1/32) 15 = 4 askelta ylös (1/64) 0 = pois päältä 1 = minimi kirkkaus 255 = maksimi kirkkaus *) Käytetään yleensä painikeohjauksissa 77

78 Säädintoimilaitteet REG-K Status ja paikalliskäyttö Etulevyn ohjauspainikkeet ja impulssipainikkeet Voidaan lukita väylän kautta Valojen ohjaus väylähäiriön sattuessa Vikailmoitukset Kanavakohtaisesti LED-merkkivaloilla Yhteinen vikailmoitus väylälle Ylikuorma/oikosulku, ylilämpö, kuorma puuttuu Status feedback -palaute päällä/pois arvo (value, %) Käyttö: Painikemerkkivalojen ja sysäys-ohjausten palaute Kirkkausarvo näytöille ja visualisointiin 78

79 Säädintoimilaitteet REG-K Perustoiminto: ohjaus 1 painikkeella, merkkivalopalaute Painike (1-os.) Switch obj. PB1 1 bit Dimming obj. PB1 4 bit Status feedb. PB1 1 bit Säädintoimilaite Switch obj. 1 bit Dimming obj. 4 bit Status feedback 1 bit Push button 1: dimming direction : brighter and darker Kun käytetään 1-painikeohjausta, merkkivalopalaute tulee kytkeä painikkeen ryhmäobjektiin "switch object". 79

80 Säädintoimilaitteet REG-K Perustoiminto: ohjaus 2 painikkeella, merkkivalopalaute Painike (2-os.) Switch obj. PB1 1 bit Dimming obj. PB1 4 bit Switch obj. PB2 1 bit Säädintoimilaite Switch obj. 1 bit Dimming obj. 4 bit Status feedback 1 bit Dimming obj. PB2 4 bit Status feedb. PB1 1 bit Status feedb. PB2 1 bit Push button 1 : dimming direction : brighter Push-button 2 : dimming direction : darker 80

81 Säädintoimilaitteet REG-K Ohjaus 8-bit arvolla (value) Painike (1-os.) Switch obj. PB1 1 bit Dimming obj. PB1 4 bit Status feedb. PB1 1 bit Säädintoimilaite Switch obj. 1 bit Dimming obj. 4 bit Status feedback 1 bit Value obj. 1 byte Status feedback 1 byte Kosketusnäyttö (esim.) Object 1 1 byte 81

82 Säädintoimilaitteet REG-K Yleisimmin käytetyt paramterit Valotaso sytytettäessä Last brightness value = muistitoiminto, säädin syttyy valotasolle jolta se viimeksi sammutettiin (virtakaktoksen/ohjelmalatauksen jälkeen muistin arvo on maksimikirkkauden arvo) Päälle ja pois -valinnat 4-bit dimming - objektin mukaan Päälle- ja pois -valinnat 8-bit valueobjektin mukaan 82

83 Säädintoimilaitteet REG-K Säätövastekäyrä ('basic dimming curve') Säätövastekäyrän paramterit Säätöalue minimikirkkaudesta maksimikirkkauteen Maximum value Säätöaika asetettavissa 4 säätöalueelle Threshold 3 Säätöalueiden väliset raja-arvot asetettavissa (%) Threshold 2 Etuja Yleisimmät lampputyypit oletusarvoilla Threshold 1 Minimum value Säätövaste muokattavissa valolähteen mukaan Dimming section 1 Dimming section 2 Dimming section 3 Dimming section 4 83

84 Säädintoimilaitteet REG-K Säätövastekäyrä Esiohjelmoidut arvot Käyttäjän valitsemat arvot 84

85 Säädintoimilaitteet REG-K Säätövastekäyrä - säätöajan vähennys ("dimming time reduction") Maximum value Threshold 3 Threshold 2 Threshold 1 Minimum value Reduction to 25% = 15 s Reduction to 50% = 30 s No reduction (100%) default 60 s Varsinainen säätönopeus = säätövastekäyrä * säätöajan vähennys (%) 85

86 Säädintoimilaitteet REG-K Säätöajan vähennys, säätönopeuden setit Säätö nopeammaksi säätöajan vähennyksellä Varsinainen säätönopeus = säätövastekäyrä * säätöajan vähennys (%) Kullekin toiminnolle asetetut säätöajan vähennykset muodostavat setin Enintään neljä settiä (0... 3) per kanava Vaihdetaan 'Set object' -ryhmäobjektilla Säätönopeutta voi edelleen pienentää ryhmäobjektilla 'dimming time reduction'. nopeus = objektin arvo/255, oletus = 255 Esimerkki: säätönopeus 'dimming' viestille. Säätövastekäyrä * säätöajan vähennys dimmingviestille * dimming time reduction -objekti / 255 = 60 s * 0,06 * 255 / 255 = 3,6 s (oletusarvot) = 1,2 s = 3,6 s = 30 s = 12 s = 19,2 s = 1,2 s 86

87 Säädintoimilaitteet REG-K Yhtenäinen säätöaika ('same dimming time') Tarkoitus kaikki lamput saavuttavat halutun kirkkauden samassa ajassa Yhtenäinen säätöaika vaikuttaa Skenaarioihin Keskustoimintoon ('central function') Säätöaika on ETS-parametri Säätöaika voidaan muuttaa väylän kautta Ryhmäobjekti 'Factor for identical dimming time' 87

88 Säädintoimilaitteet REG-K Yhtenäinen säätöaika Valoryhmien käyttäytyminen skenaariossa Valonsäätö Valonsäätö Valo 3 Valo 3 Valo 2 Valo 2 Valo 1 Valo 1 Skenaarioviesti t Skenaarioviesti Yhtenäisen säätöajan aika t Yhtenäinen säätöaika ei käytössä Yhtenäinen säätöaika käytössä 88

89 Säädintoimilaitteet REG-K Skenaariot joissa yksilöllinen säätöaika Asiakastoive 3 skenaariota, joita käyttäjä voi muuttaa Skenaarion säätöaika on sama kaikille kanaville Jokaisella skenaariolla on yksilöllinen säätöaika = 2 sec. = call scene 1 = save scene 1 Painike (4-os.) Switch Button 1 Dimming Button 1 Switch Button 2 Dimming Button 2 Switch Button 3 Dimming Button 3 Switch Button 4 Dimming Button 4 Painike (4-os.) Object A button 1 8-bit s. d. time Object B button 1 8-bit scene 1 Object A button 2 8-bit s. d. time Object B button 2 8-bit scene 2 Object A button 3 8-bit s. d. time Object B button 3 8-bit scene 3 Button : ext. pulse edges 1 bit 4bit 1 bit 4 bit 1 bit 4 bit 1 bit 4 bit Säädintoimilaite Switch channel 1 1 bit Dimming channel 1 4 bit Switch channel 2 1 bit Dimming channel 2 4 bit Scene object Factor same dim. time Säädintoimilaite Switch channel 1 1 bit Dimming channel 1 4 bit Switch channel 2 1 bit Dimming channel 2 4 bit Scene object Factor same dim. time 89

90 Säädintoimilaitteet REG-K Päälle ja pois viive Viiveet päälle/pois Uudelleenliipaistava / ei uudelleenliipaistava Valotaso päälle-viiveen aikana: valo pois, tai minimi valotaso Viive vaikuttaa kaikkiin ohjauksiin paitsi käytön esto ('disable') ja prioriteetti ('higher priority functions', looginen portti tai prioriteetti 2-bit) Sovelluksia Eriaikaiset ON viiveet kytkentävirtojen pienentämiseksi Valaistusefektit Sanoma Telegramme Valotaso Dimmkanal 1 ON-viive Einschaltverzögerung minimi mit Mindesthelligkeit valotasolla Mindesthelligkeit Minimi valotaso viive t einschaltverzögerung 1 t t 90

91 Säädintoimilaitteet REG-K Porrasvaloajastin Ryhmäobjekti 'staircase timer', 1 bit Sammumisaika (absoluuttinen aika) On / ei ole sammutettava ('0'-sanomalla) Uudelleenliipaistava / ei uudelleenliipaistava / summaava (time accumulation) Sanoman invertointi (ajastin käynnistetään "0 -viestillä) Maksimi valotaso Maksimi valotaso Porrasvaloajastimen aika Esimerkki Koti / toimisto: hyvin pitkä porrasvaloajastimen aika päälle unohtuneen valon sammuttamiseksi Säätöaika päällekytkennän asetusten Sammumisaika mukaan (switch ryhmäobjekti) Säätöaika porrasvaloajastimen viiveen mukaan Porrasvaloajastimen ollessa aktiivinen, kanavan valotasoa voi säätää dimming ja value -viesteillä 91

92 Säädintoimilaitteet REG-K Skenaariot Kaksi viestintätapaa skenaarioille 1 byte (KNX standardi) enintään 8 skenaariolle Skenaario numero: tallennus: bit (mahdollistaa 4 skenaariota) Esim. skenaario 1/2: 0 = skenaario 1 / 1 = skenaario 2... Yhtenäinen säätöaika Skenaariot ohjelmalatauksen jälkeen Sovelluksia Mukavuus: sopiva valaistus yhdellä painikkeella Tilanteenmukainen valaistus Yhtenäinen säätöaika - harmoninen efekti 92

93 Säädintoimilaitteet REG-K Keskusohjaukset ('Central function') Parametrit Yhtenäinen säätöaika Toiminto kun ryhmäobjekti vastaanottaa 1 or 0 ei mitään valo pois valo päälle aseteltavaan valotasoon Käyttö Yksinkertaisempi ohjelmointi Turvavalaistus Kohdevalot sammuvat, muut syttyvät Viivästetty keskitetty sammutus yhtenäisen säätöajan avulla 93

94 Säädintoimilaitteet REG-K Logiikkaportti Switch object ON / OFF delay AND OR % Logic object AND on aktiivinen arvolla 0. Arvolla 1 valotason määrä switch object OR on aktiivinen arvolla 1. Arvolla 0 valotason määrä switch object 94

95 Universal dimming actuators REG-K Logiikkaportti ja porrasvaloajastin Ei näkyvissä Switch object Staircase timer object Porrasvaloajastin OR ON / OFF viive AND OR % Logic object 95

96 Säädintoimilaite REG-K Esimerkki: käytävän valaistus Käytäväpainike * Switch obj PB 1 1 bit Status feedb. PB 1 1 bit PB 1 lähettää arvon 1 LED vilkkuu kun 'status feedback' = 1 Kellokytkin Switch object 1 bit ON: 07:00 OFF: 17:00 Esim kello tai kosketusnäyttö Valoisuusanturi Switch object 1 bit Valoisuusanturi, sääasema, analogiatulo tms. * Painikkeen sijaan voi käyttää liike/läsnäolotunnistinta Toiminta Siivoojan painike Switch obj. PB 1 1 bit Switch obj. PB 2 1 bit PB1 lähettää 1 PB2 lähettää 0 LED seuraa sw. obj. arvoa Säädintoimilaite Staircase timer 1 bit Switch object 1 bit Logic object 1 bit Locking object 1 bit Status feedback 1 bit Porrasvaloajastin, uudelleenliipaistava, varoituksella Switch ON kytkee tasolle 20% Logiikkaportti AND 0% arvolla 0 Lukitus aktiivinen arvolla ON maksimi valotaso lukittaessa Kun on valoisaa, valo sammuu. Kun on hämärää, valo syttyy tasolle 20% klo 07: Kun on hämärää, valot voi sytyttää 100%:iin käytäväpainikkeella. Ajastimen ajan kuluttua loppuun palataan kello-ohjaukseen. Siivoojan painikkeella valo pakko-ohjataan päälle huomioimatta kellonaikaa tai valoisuutta. 96

97 Säädintoimilaitteet REG-K Prioriteetti Prioriteetti (vaihtoehtoinen logiikkaportille) Keskitettyihin ohjauksiin ja estoihin Valitse valotaso tai ei reagointia prioriteettiin Toiminta kun prioriteetilla ON ja prioriteetilla OFF Prioriteetin ollessa aktiivinen valotasoa ei voi säätää. Vain käytön estolla ('disable') on korkeampi prioriteetti. Sovelluksia Estä automaattiset toiminnot, kuten kelloohjaukset tai liiketunnistimet, halutuissa käyttötilanteissa (tapahtuma, huolto) Estä käsiohjaus, esim. koulut, näyttelytilat. Valot pois muistilla, esim hotellikorttikytkin. 97

98 Säädintoimilaitteet REG-K Käytön esto ('disable') Disable Tällä ohjauksella on korkein prioriteetti Kun aktiivinen, valotasoa ei voi säätää Sovelluksia Murtovalvonta tai paniikkipainike lukitsee valot päälle Evakuointivalaistus Huolto 98

99 Harjoituksia

100 Tilanneohjaukset Tilanteet Tee ohjelma, jossa ohjaat 1-3 kpl on/off -syttymisryhmää, säädettävää syttymisryhmää ja sälekaihdinta suoraan painikkeilla Tee kaksi tilannepainiketta, antaen tilannemuisteille ao alkuarvot Pitkällä painalluksella tallennetaan uusi tilanne Tee erillinen kaikkipois -painike, joka sammuttaa kaikki valot ja ohjaa verhot ylös (käytä ensisijaisesti toimilaitteen central object) Tilanne D1 X1 X2 X3 B1 korkeus B1 säleet 0 20% OFF OFF OFF 100% 100% 1 90% ON ON ON 50% 50% 100

101 Valonsäätö Säädintoimilaitteen ohjaus nopealla ja hienolla säädöllä Säädettävää valoa ohjataan painikkeella A (1-painikeohjaus. Lisäksi toisen kojeen painikkeilla B ja C halutaan hienosäätää valoa (2-painikeohjaus). Kummankin kojeen merkkivalot ilmaisevat päällä olevan valon. Painikkeella A halutaan nopea säätö, säätöaika noin 4 sek (oletus). Painikkeilla B ja C halutaan hidas säätö, säätöaika noin 4-kertainen. 101

102 Läsnäolotunnistus Läsnäolotunnistus ja säädintoimilaite Kun tilaan saavutaan, läsnäolotunnistin sytyttää valon 100 %:iin Lyhyen viiveen (esim. 10 sek.) jälkeen valot himmenevät 20%:iin. Pitkän viiveen (esim. 20 sek.) jälkeen valot sammuvat. 102

103 Läsnäolotunnistus WC:n valojen ohjaus Päivällä liiketunnistin sytyttää valon 100 %:iin Yöllä liiketunnistin ytyttää valon 10 %:iin Päivä/yö -tilanne ilmaistaan omalla ryhmäosoitteela (arvon asetus binääritulolla tai ryhmämonitorilla) 103
