1 NR-RISTIKKO - STABILITEETTITUENTA - Tero Lahtela

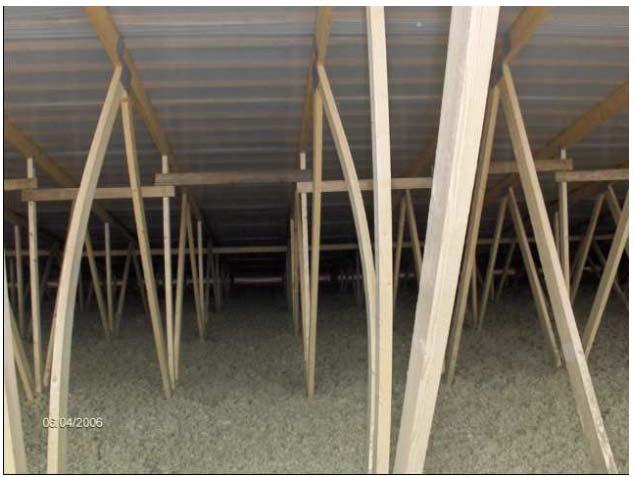

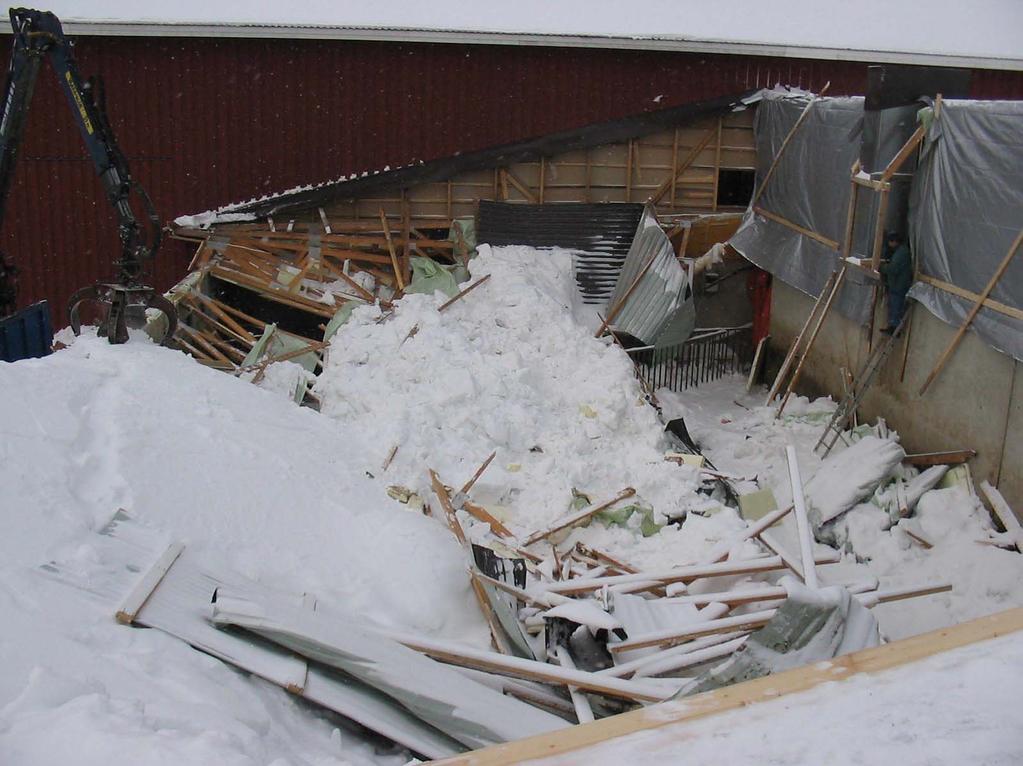

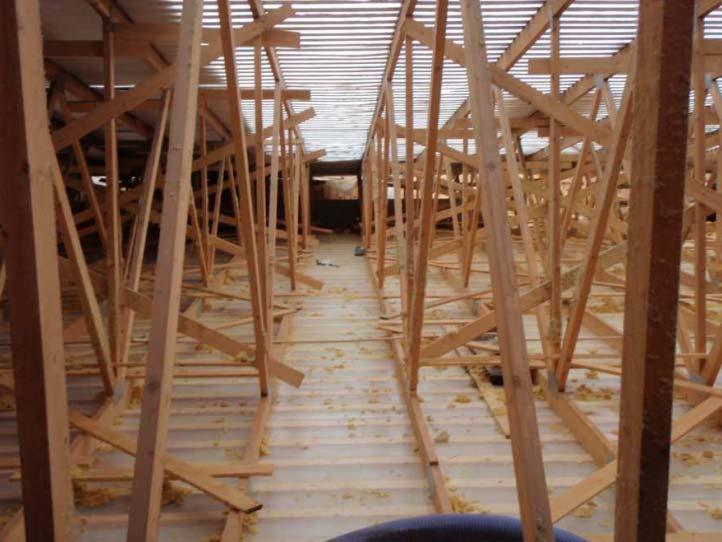

2 USEIN KUULTUA Oletetaan, että peltikatto jäykistää yläpaarteen heikossa suunnassa Oletetaan, että kattoelementit toimivat levyjäykisteenä Mitenkäs tiilikaton tapauksessa? Mitenkäs konesaumapeltikaton tapauksessa? Miten kattoelementtien väliset liitokset tehdään?

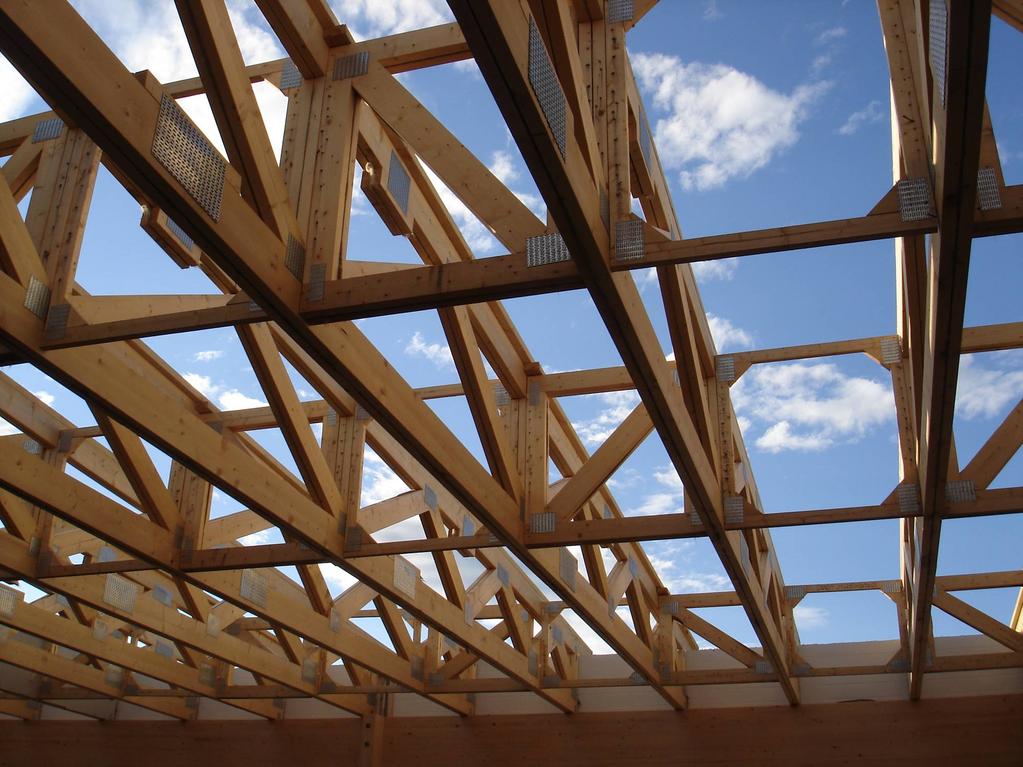

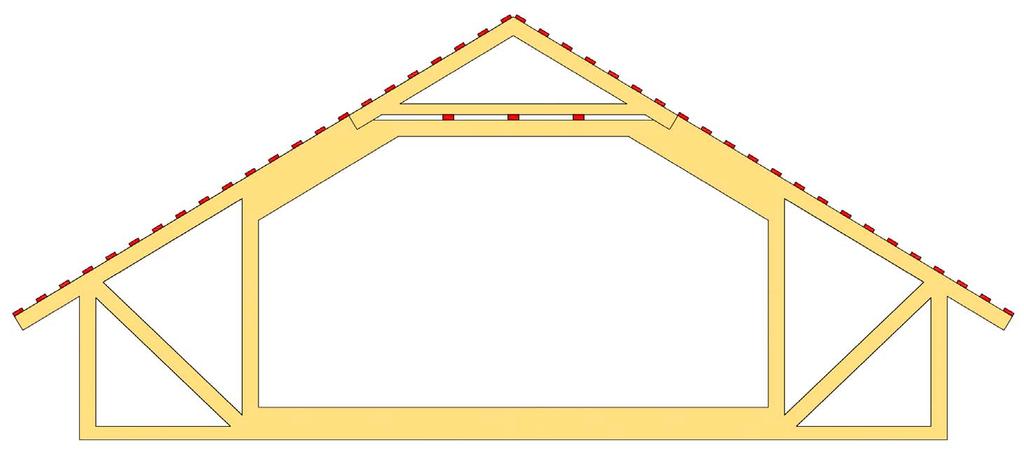

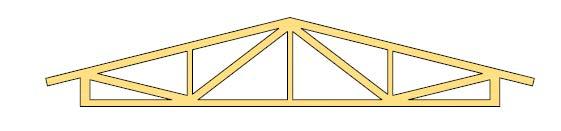

3 NR-RISTIKOT

4 YLÄPAARTEEN PURISTUS N d = 120 kn L=32 m, k900 Lumikuorma 2,0 kn/m 2 Ruodeliitoksen voima (1 ristikko) Nd 120 Fd 2,4 kn N d = 30 kn L=8 m, k900 Lumikuorma 2,0 kn/m 2 Ruodeliitoksen voima (1 ristikko) Nd 30 Fd 0,6 kn 50 50

5 NR-RISTIKOT

6

7

8 UUMASAUVAN SIVUTTAISTUENTA Kuva: KPM-Engineering

9 UUMASAUVAN SIVUTTAISTUENTA

10 YLÄPAARTEEN SIVUTTAISTUENTA

11 YLÄPAARTEEN SIVUTTAISTUENTA

12 YLÄPAARTEEN SIVUTTAISTUENTA

13 YLÄPAARTEEN SIVUTTAISTUENTA

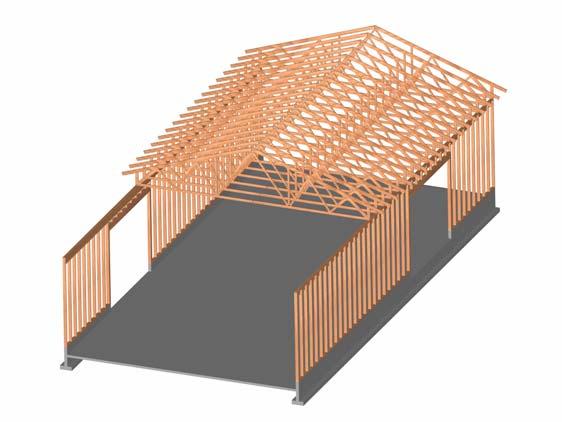

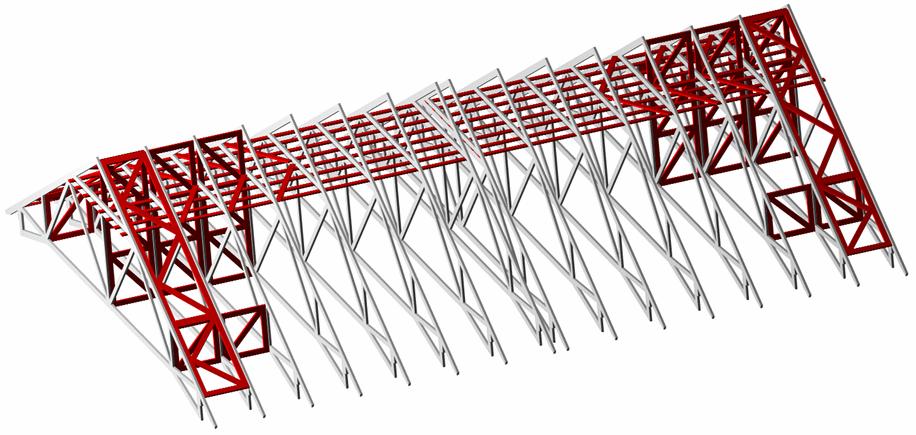

14 KOKONAISJÄYKISTYS

15 KOKONAISJÄYKISTYS Kuva: KPM-Engineering

16 KOKONAISJÄYKISTYS

17 SIVUTTAISKUORMAT ULKOISET KUORMAT - päätyseinän ja katon kitkan tuulikuorma - lisävaakavoima (EC 5 ei tunne) SISÄISET KUORMAT - yläpaarteen 1. nurjahdusmuoto (yhteen suuntaan) - yläpaarteen 2. nurjahdusmuoto (s-muoto)

18 Uumasauvan tuenta

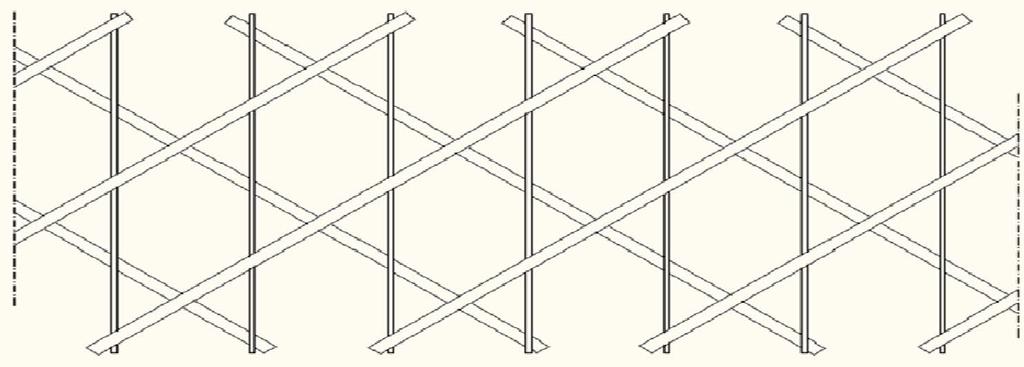

19 SULJETTU JÄYKISTYSSYSTEEMI N N F/2 F F F/2 N N

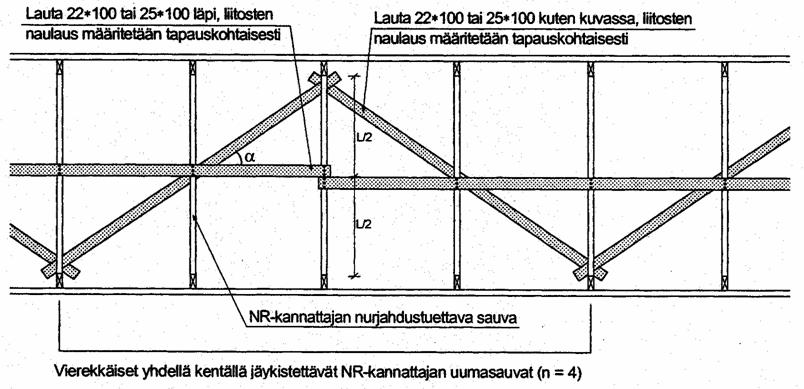

20 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ F/2 F/2 F/2 F/2 F F F F F/2 F/2 F/2 F/2

21 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

22 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

23 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

24 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

25 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

26 TUENTASYSTEEMI F = 3 kn

27 TUENTASYSTEEMI F = 1,5 kn N = - 1,5 kn F = 3 kn N = - 1,5 kn F = 1,5 kn N = 0 kn N = + 2,1 kn N = - 3 kn N = + 2,1 kn N = 0 kn N = 0 kn N = 0 kn Vaakasauvoihin ei tule taivutusmomenttia! Siirtymät pieniä!

28 TUENTASYSTEEMI Punaisiin sauvoihin tulee taivutusmomenttia! Siirtymät suuria!

29 TUENTASYSTEEMI Punaisiin sauvoihin tulee taivutusmomenttia! Siirtymät suuria!

30 TUENTASYSTEEMI

31 TUENTASYSTEEMI

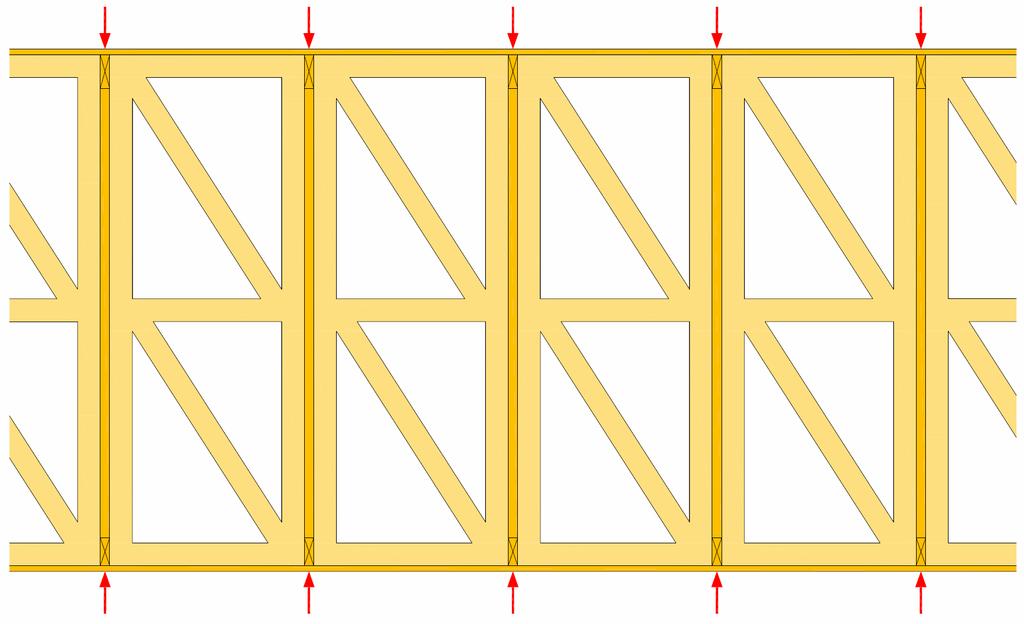

32 TUENTASYSTEEMI

33 VOISIKO TÄMÄ TOIMIA?

34 Yläpaarteen tuenta

35 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

36 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

37 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

38 NR-OHJEISSA ESITETTYJÄ TUENTAMENETELMIÄ

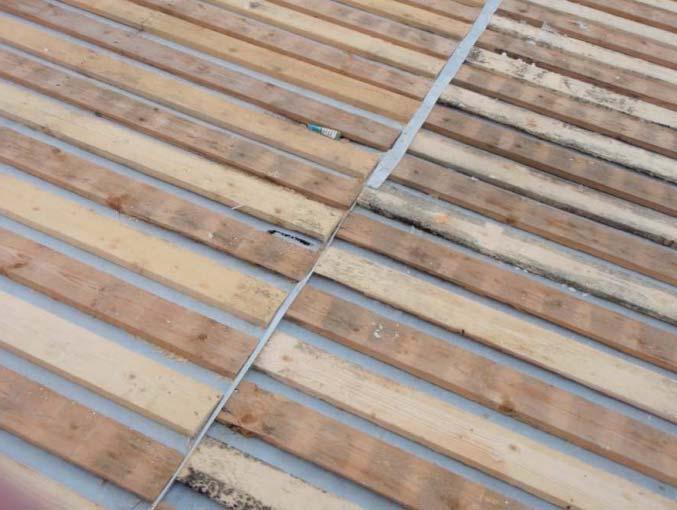

39 RUOTEIDEN JATKOKSET Lohkoissa tehtävä katto => Riski, että voimia siirtävät jatkokset on tekemättä!

40 RUOTEIDEN JATKOKSET Kuva: KPM-Engineering

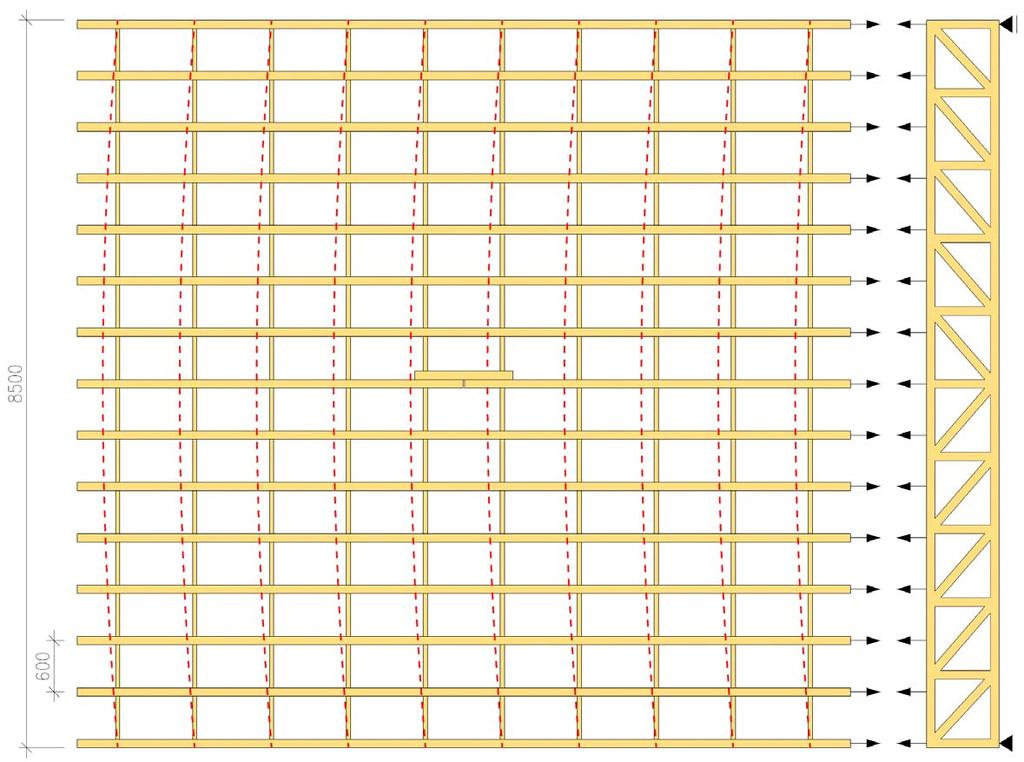

41 Yläpaarteen tuenta NR-palkkiristikolla

42 ESIMERKKI 1

43 ESIMERKKI 1

44 ESIMERKKI 1 N F/2 F C vaad F/2 N

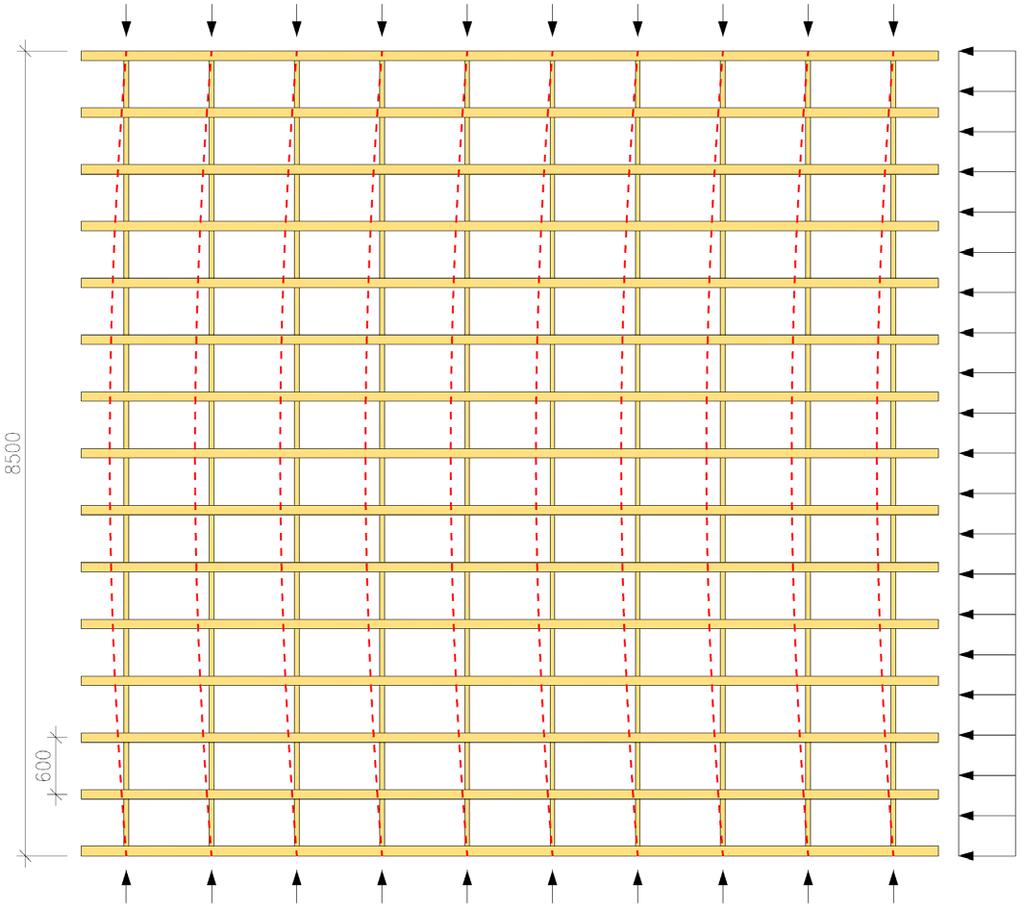

45 ESIMERKKI 1 q d

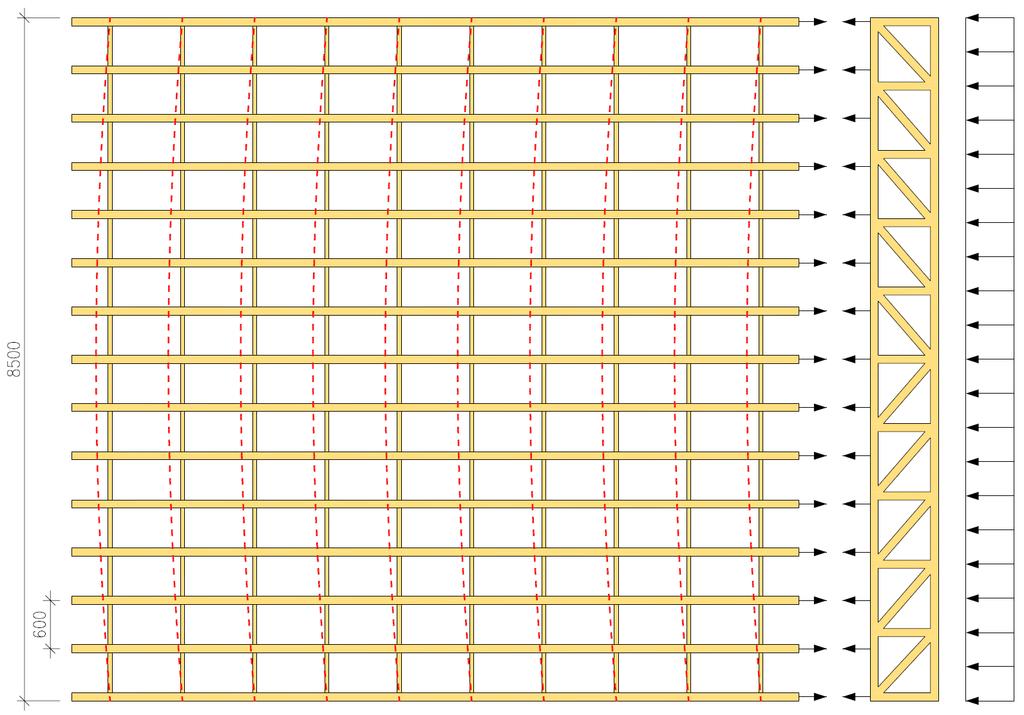

46 Tasainen kuorma: qd + tuulikuorma (+ lisävaakavoima) ESIMERKKI 1

47 ESIMERKKI 1 Liitos 1 Liitos 2 Liitos 3

48 SEINÄ ESIMERKKI 1 JÄYKISTE SEINÄ

49 SEINÄ ESIMERKKI 1 JÄYKISTE SEINÄ

50 ESIMERKKI 1 Pystyjäykisteille tarvitaan lisäsauvoja - aiheuttaa pistekuorman ristikkoon

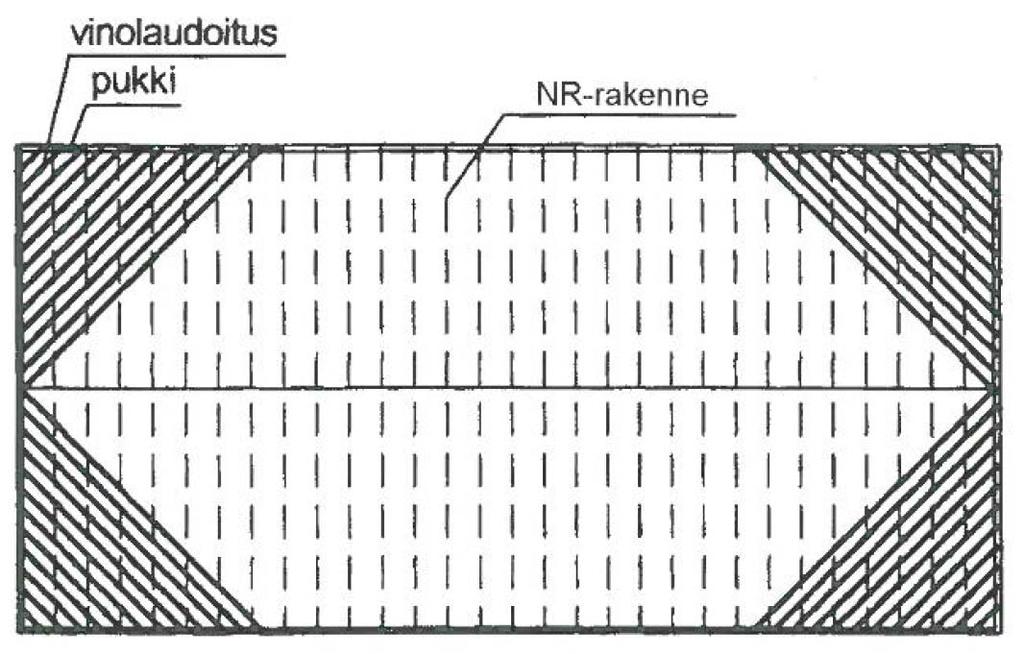

51 Yläpaarteen tuenta NR-pukeilla

52 ESIMERKKI 2 NR-pukkilinja NR-pukkilinja NR-pukkilinja NR-pukkilinja NR-pukkilinja

53 ESIMERKKI 2 NR-pukkilinja NR-pukkilinja NR-pukkilinja NR-pukkilinja NR-pukkilinja

54

55

56 N SEINÄ ESIMERKKI 2 JÄYKISTYSJÄRJESTELMÄN JÄNNEVÄLI F k N 50 N k F 50 N q k L L 50 L F SEINÄ N

57 SEINÄ ESIMERKKI 2 JÄYKISTYSJÄRJESTELMÄN JÄNNEVÄLI SEINÄ

58 ESIMERKKI 2 SEINÄ SEINÄ

59 ESIMERKKI 2 HUOMIO! NR-pukki F/2 N Voiman F/2 ottaa NR-pukki, koska lauta ei ole jatkuva Laudan epäjatkuvuuden takia F/2 on tässä ulkoinen voima C vaad F F C vaad NR-pukki F/2 N

60 ESIMERKKI 2 NR-pukki: F d = 0,4 kn N N d = 20 kn F/2 F d /2 = 0,2 kn C vaad F C vaad F d = 0,4 kn F C vaad F d = 0,4 kn C vaad NR-pukki: F d = 0,4 kn F/2 F d /2 = 0,2 kn N N d = 20 kn

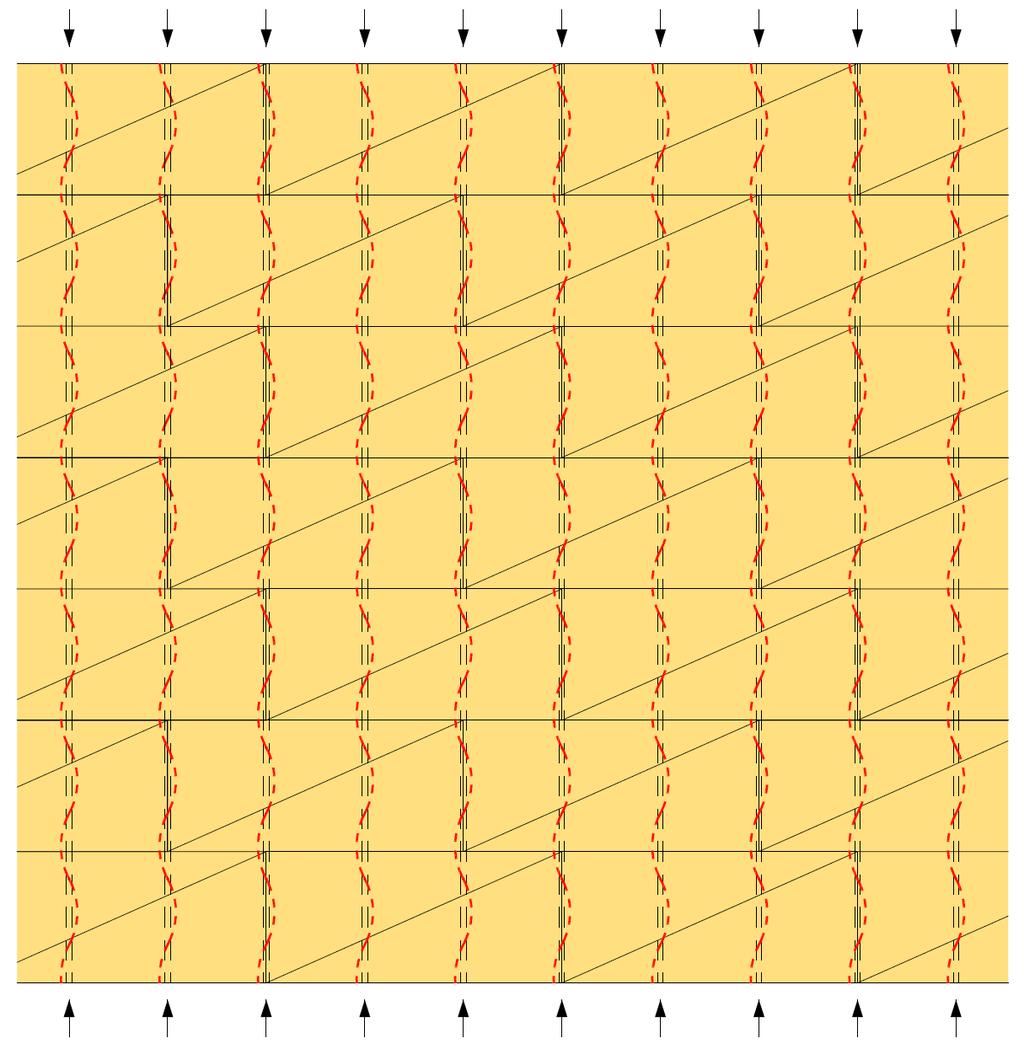

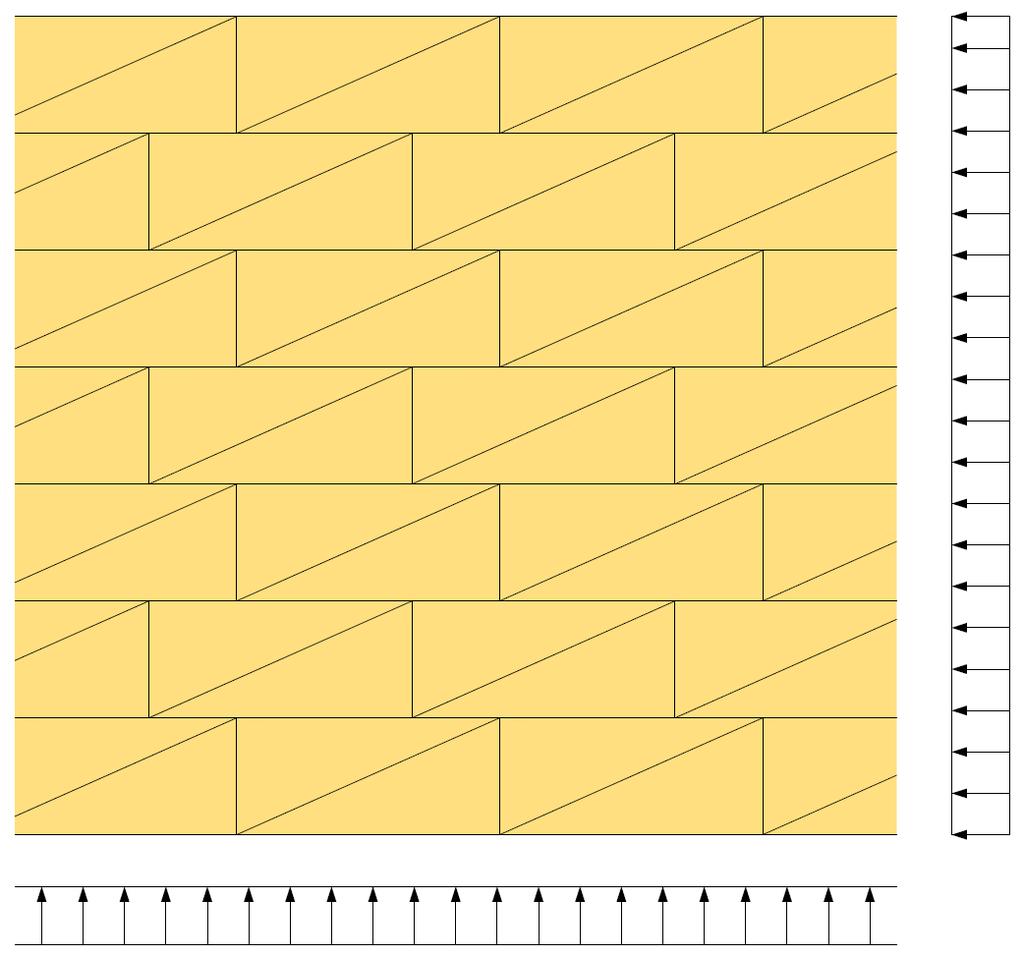

61 ESIMERKKI 2 Σq d Σq d HUOMIO! Jäykistykuorman q d, tuulikuorman ja lisävaakavoiman ottaa NR-pukki NR-pukki Laudan epäjatkuvuuden takia jäykistyskuorma q d on tässä ulkoinen kuorma NR-pukki

62 ESIMERKKI 2 Σq d = 1,6 kn/m (jäykistys, tuuli, lisävaakavoima) NR-pukki: ΣA d = 2,88 kn A d = 1,44 kn A d = 1,44 kn NR-pukki: ΣA d = 2,88 kn A d = 1,44 kn A d = 1,44 kn

63 Yläpaarteen tuenta levyjäykistyksellä

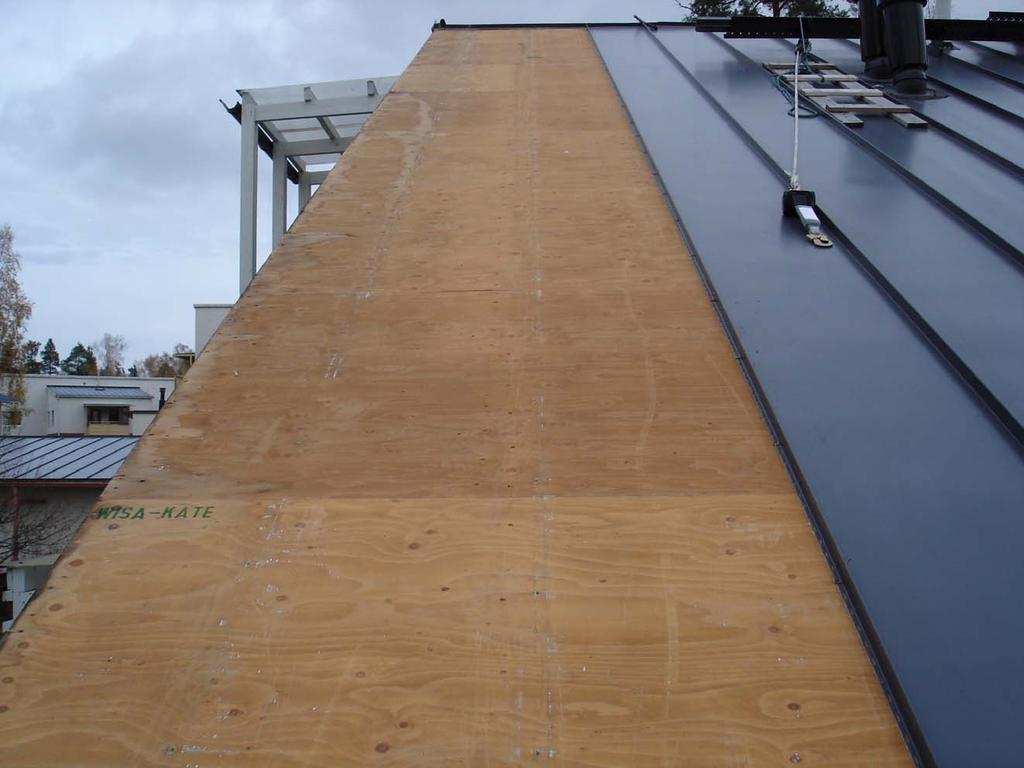

64 ESIMERKKI 3

65 ESIMERKKI 3

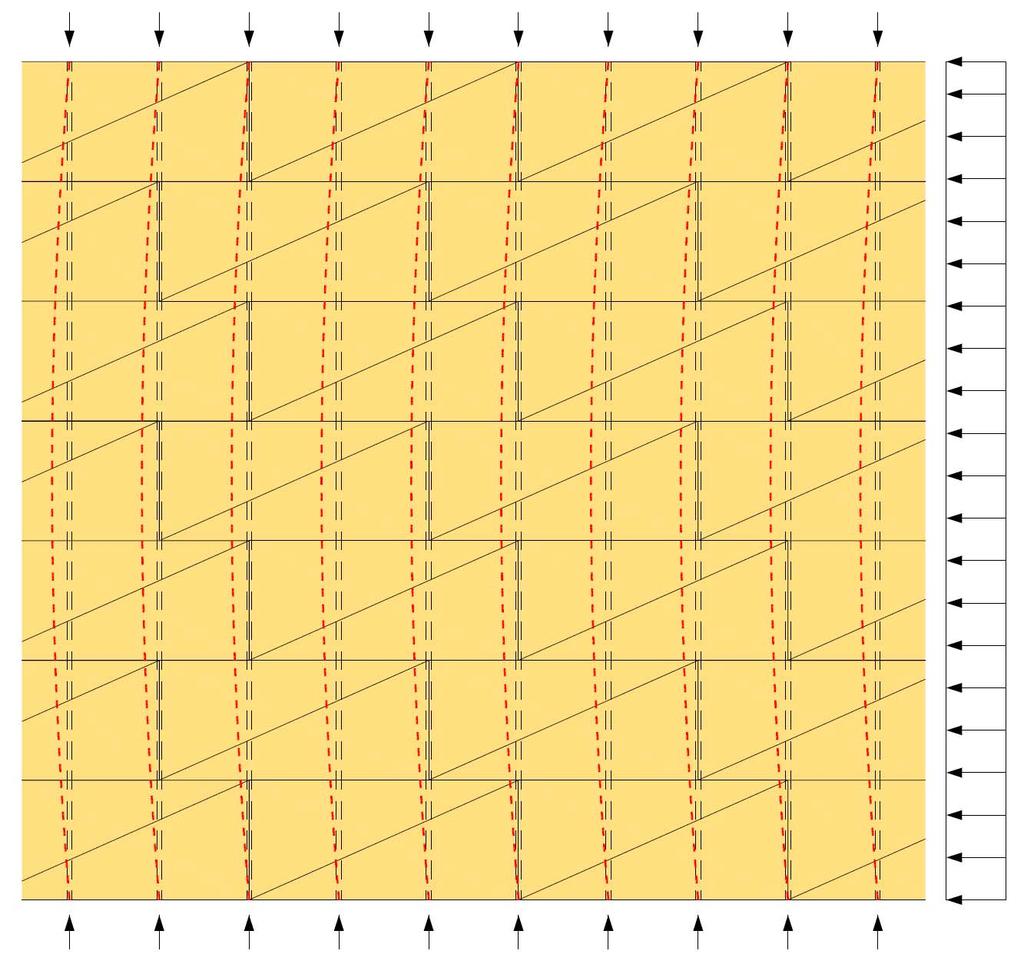

66 ESIMERKKI 3 Levyjäykiste toimii sekä NR-ristikoiden että koko rakennuksen jäykisteenä

67 ESIMERKKI 3

68 Tasainen kuorma: qd + tuulikuorma (+ lisävaakavoima) ESIMERKKI 3

69 ESIMERKKI 3 Kuormitus N d Paarre N d Harjalinja N d Paarre N d max V d max M d

70 ESIMERKKI 3 Kestävyys F v,rd Havuvaneri 18 mm (viilu 3 mm) Naula 2,5 x 50 k100 R d = 492 N 36 h b , Levyn leikkausvoimakestävyys F vrd, Rd b ,3 kn s 2,

71 ESIMERKKI 3 Kuormitus Kuormitus N d NR-ristikko paarteena N d Harjalinja Harjalinja max V d N d NR-ristikko paarteena N d max M d

72 ESIMERKKI 1 HUOMIO! Mikäli levyjäkistekenttä ei ole jatkuva harjan yli, tulee levyjäykisteen tukireaktiot tuoda harjalinjalla alapaarteen tasoon ja siirtää alakatossa seinille SEINÄ JÄYKISTE SEINÄ

73 ESIMERKKI 3 Kuormitus Kuormitus N d NR-ristikko paarteena N d Harjalinja Harjalinja max V d N d NR-ristikko paarteena N d max M d

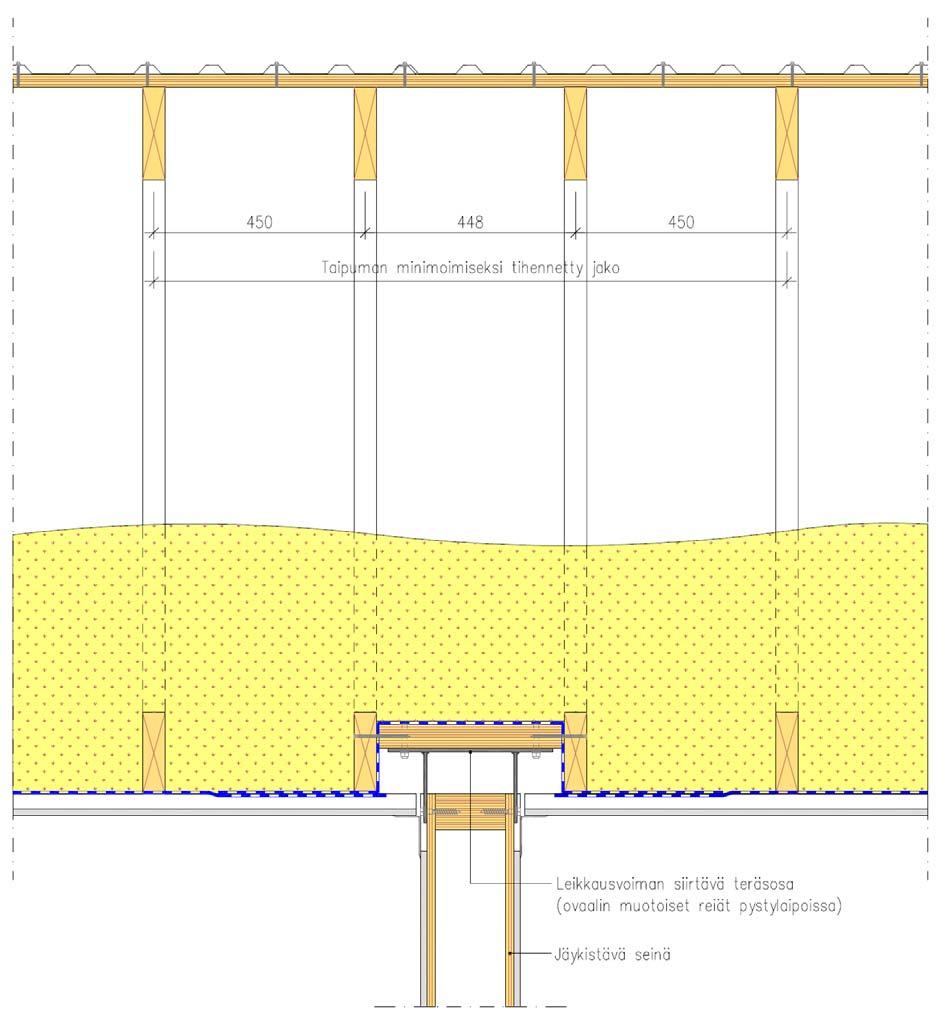

74 ESIMERKKI 3

75 ESIMERKKI 3 LEVYJÄYKISTEELLÄ SAAVUTETTAVAT HYÖDYT Yläpaarteen sivuttaistuenta yhdellä rakenneosalla (1. ja 2. nurjahdusmuoto) Voidaan hyödyntää koko rakennuksen jäykistyksessä Yhtenäinen levyjäykistekenttä yläpaarteen tasossa vapauttaa alakaton ylimääräisistä jäykisteistä Levytys toimii vesikatteen alusrakenteena Levytys toimii työskentelytasona (turvallisuus) Jäykistystoiminnaltaan yksinkertainen (ymmärrettävä) ja varma ratkaisu Vähentää työvirheen riskiä jäykistävässä rakenteessa MUISTA KUITENKIN! Uumasauvan nurjahdustuenta (ei liity levyjäykistykseen)

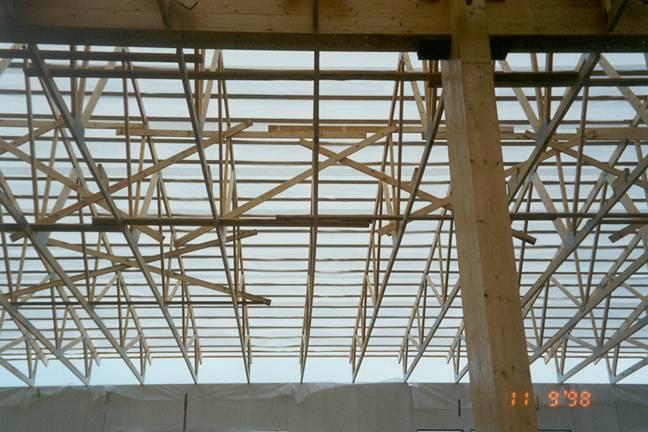

76 ASENNUSTOLERANSSIT Yläpaarteen käyryys Mitattu 100 mm Sallittu 40 mm

77 ASENNUSTOLERANSSIT

78 ASENNUSTOLERANSSIT

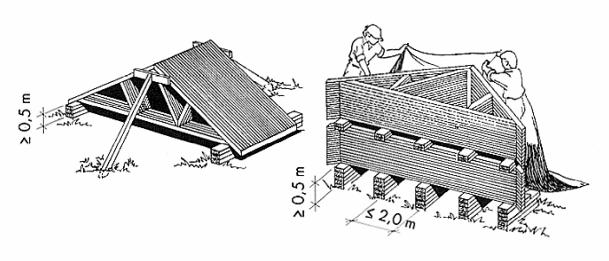

79 KÄSITTELY

80 KÄSITTELY

81 KÄSITTELY

82 KÄSITTELY
