1 Verso Liimapuu -Ekologista kestävyyttä

2 Ekologista kestävyyttä liimapuulla Perinteisen sahatavaran rinnalle on kehitetty lujuusominaisuuksiltaan ylivoimainen liimapuu. Verso liimapuu tuotetaan valikoidusta pohjoismaisesta sahatavarasta liimaamalla kappaleita kerroksittain yhteen. Liimauksen ansiosta puun eläminen vähenee huomattavasti, jolloin saadaan kaikkiin suuntiin tarkasti määrämittainen ja -muotoinen ekologinen rakennusmateriaali. Puutuotteiden ja -rakenteiden valmistus kuluttaa vähemmän energiaa kuin muiden rakennusmateriaalien valmistus. Puurakenteet sitovat hiilidioksidia parhaimmillaan satoja vuosia. Puu on ainoa kokonaan uusiutuva rakennusmateriaali, ja metsät kasvavat enemmän puuta kuin mitä ehditään käyttää. Liimapuu on myös paloturvallinen ratkaisu: pinnan palaessa syntyvä hiiltynyt kerros hidastaa ydinosan palamista ja puun kantavuus palotilanteissa säilyy pitkään. Painoltaan liimapuu on kevyttä verrattuna sen lujuuteen. Versowood valmistaa standardi- ja projektiliimapuuta Vierumäen ja Heinolan tehtailla noin m³ vuodessa. 2 Liimapuuesite

3 Standardiliimapuut Versowood valmistaa erilaisia standardikokoisia liimapuutuotteita, joita voidaan käyttää sellaisenaan tai työstää tarpeen mukaan. Laajasta vakioratkaisujen valikoimasta löytyy edullinen vaihtoehto muun muassa rakennusten kantaviin rakenteisiin. Liimapuun raaka-aineena käytetään yleensä kuusilamelleja, mutta Versowood valmistaa vakiotuotteita myös mäntylamelleista. Vakioliimapuun lisäksi Versowoodilta löytyy rakentajien tarpeisiin sopivia standardiratkaisuja kuten välipohjapalkkeja. Liimapuulamellit liimataan ulkokäyttöön soveltuvilla MF-, MUF- ja PRF-liimoilla. Verso-liimapuu Verso-2Lam ja -3Lam Lujuuslajitellusta sahatavarasta valmistettu, vähintään nelilamellinen kantava pilari tai palkki. Liimapuu valmistetaan haluttuun lujuusluokkaan tiukkojen standardien mukaan tarkasti laatuvalvotussa ympäristössä Lajitellusta sahatavarasta valmistettu kaksi- tai kolmilamellinen pilari tai palkki. 2Lam ja 3Lam valmistetaan samoilla liimoilla ja tuotantotavoilla kuin liimapuutuotteet. Saatavana myös haluttuun lujuusluokkaan valmistettuna FI-standardin mukaisesti. Verso-halkaistu liimapuu Hyväksynnät ja sertifikaatit: Lujuuslajitellusta sahatavarasta valmistettu, vähintään nelilamellinen, halkaistu ja kantava palkki. Välipohjapalkki valmistetaan haluttuun lujuusluokkaan tiukkojen standardien mukaan tarkasti laatuvalvotussa ympäristössä. Japanin JAS-, Venäjän GOST-, yleiseurooppalainen CE- sekä FI-sertifikaatti. Puunhankinnassa noudatamme PEFCmetsäsertifiointijärjestelmää. 3

4 Projektituotteet Keveytensä ja muokattavuutensa ansiosta liimapuu tarjoaa ylivoimaisia rakenteellisia ja asennusteknisiä etuja. Liimapuuta voidaan käyttää niin pienissä kuin suurissakin kohteissa: esimerkiksi suurten urheilu- ja monitoimihallien kantavissa rakenteissa, kouluissa, päiväkodeissa, maatalousrakennuksissa tai kerrostaloissa. Liimapuun elävä pinta antaa arkkitehtonista näyttävyyttä rakenteisiin, joihin saadaan vaihtelevuutta erilaisin pintakäsittelyin. Lahden Sibeliustalon liimapuurakenteet 4 Liimapuuesite

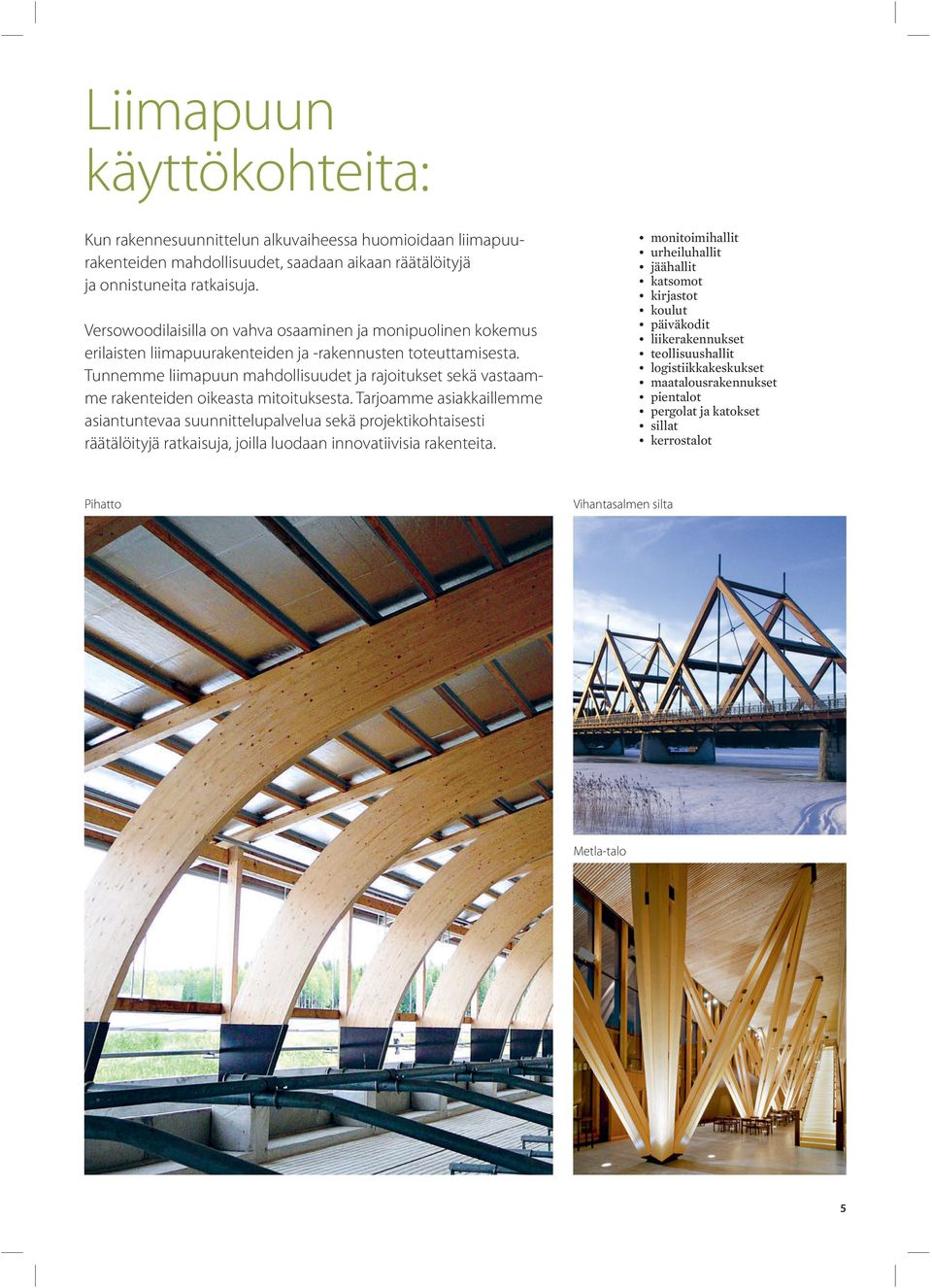

5 Liimapuun käyttökohteita: Kun rakennesuunnittelun alkuvaiheessa huomioidaan liimapuurakenteiden mahdollisuudet, saadaan aikaan räätälöityjä ja onnistuneita ratkaisuja. Versowoodilaisilla on vahva osaaminen ja monipuolinen kokemus erilaisten liimapuurakenteiden ja -rakennusten toteuttamisesta. Tunnemme liimapuun mahdollisuudet ja rajoitukset sekä vastaamme rakenteiden oikeasta mitoituksesta. Tarjoamme asiakkaillemme asiantuntevaa suunnittelupalvelua sekä projektikohtaisesti räätälöityjä ratkaisuja, joilla luodaan innovatiivisia rakenteita. monitoimihallit urheiluhallit jäähallit katsomot kirjastot koulut päiväkodit liikerakennukset teollisuushallit logistiikkakeskukset maatalousrakennukset pientalot pergolat ja katokset sillat kerrostalot Pihatto Vihantasalmen silta Metla-talo 5

6 Liimapuurunkojen rakenteet 1. Suorat palkit ja pilarit 2. Harja-, maha- ja pulpettipalkit erinomainen ja taloudellinen ratkaisu halleihin, joiden jänneväli on alle 20 metriä asennusvalmiilla pilariperusliitoksilla ja pilaripalkkiliitoksilla nopea ja helppo pystytys sopii erinomaisesti mm. maatalousrakennuksiin, pieniin teollisuushalleihin sekä liikerakennuksiin kohteisiin, joissa kattorakenteiden jänneväli on metriä, esim. teollisuushalleihin ja liikerakennuksiin 3. Bumerangipalkit 4. Kaaripalkit kohteisiin, joiden rakenteiden jänneväli on metriä kohteisiin, joissa katon kaltevuuden tulee olla jyrkempi kuin 1:10 kohteisiin, joissa vaaditaan tilalta avaruutta hyvä ratkaisu mm. pienehköihin monitoimihalleihin kohteisiin joissa jänneväli metriä kupolihalleihin 5. Kolminivelkehät 6. Vetotangolliset kaaripalkit ja suorat palkit kohteisiin, joiden rakenteiden jänneväli on metriä kohteisiin, joissa on matala ulkoseinäkorkeus, mutta keskellä vaaditaan korkeutta, esim. maatilarakennuksiin ja erilaisiin massavarastoihin vetotangollisten liimapuukannattajien yläpaarre on liimapuuta, vetotanko ja mahdolliset ripustimet joko terästä tai liimapuuta kohteisiin, joiden rakenteiden jänneväli metriä kohteisiin, joissa vaaditaan avaruutta tai hyvää näkyvyyttä, esim. katsomo erilaisiin urheilu- ja monitoimihalleihin 7. Tappivaarnaristikkorakenteet kohteisiin, joiden rakenteiden jänneväli on metriä kohteisiin, joissa katon kaltevuuden tulee olla jyrkempi kuin 1:10 kohteisiin, joissa vaaditaan tilalta avaruutta hyvä ratkaisu mm. pienehköihin monitoimihalleihin kolminivelkaarella päästään n metriä pitkiin jänneväleihin ratkaisu erilaisia suurhalleja varten Suorat palkit: Vakioleveydet: 90, 115, 140, 165, 190, 215, 240 mm (265 mm) Halkaistut palkit: 42, 56, 66, 78 mm (halkaistuja, höylä- ja sahapintaisia) 6 Liimapuuesite Vakiokorkeudet: Liimapuupalkkien pienin korkeus on neljä lamellinvahvuutta. Yleisin lamellinvahvuus on 45 mm, jolloin korkeudet 180 mm:stä ylöspäin ovat 45 mm:n välein.

7 Liimapuurunkojen liitosratkaisuja Pilarin liittäminen perustuksiin teräskengillä 1. Pultattavat teräslevyt 2. Pultattavat teräskengät 3. Hitsattavat teräskengät Teräsosat kiinnitetään liimapuuhun kuvien mukaisesti. Teräsosat voidaan toimittaa joko pohjamaalattuna tai galvanoituna. Pilarin ja palkin liittäminen 1. Puiset hankolaudat 2. Ruuviliitos Primääri- ja sekundääripalkin liittäminen 1. Liimapuuklossit 2. Liimapuuklossit päädyssä Muut vaihtoehdot tapauskohtaisesti Muut palkit Kaikki liimapuupalkit tehdään haluttuihin tilausmittoihin rakenteiden kantavuusvaatimusten mukaisesti. Kaarevien palkkien lamellinvahvuus määräytyy kaarevuussäteen mukaisesti. Liitokset ja palkit mitoitetaan aina tapauskohtaisesti. Palkin korkeus saadaan helposti 2 metriin saakka, harja- ja bumerangipalkeilla korkeammaksikin. Suurin pituus on 40 metriä. Suoritustasoilmoitukset (DoP) ovat ladattavissa osoitteesta: versowood.fi. Toimiva yhteistyö kuljetusyritysten kanssa mahdollistaa tarkatkin toimitusajat. Pintakäsittelyjä mm. lakkaus, maalaus, puunsuoja, palonsuoja. 7

8 Ota rohkeasti yhteyttä liimapuusuunnittelun ammattilaisiin projektisi alkuvaiheessa. Tomi Koskenniemi puh Jonna Kauhtila puh Esa Hynninen puh Yhteystiedot yksiköttäin: Versowood Group Oy puh Versowood Oy Sahatoimiala: Vierumäen yksikkö Riihimäen yksikkö Teollisuuskatu 1, Riihimäki PL16, Riihimäki Puh Faksi Otavan yksikkö Sahantie 16, Otava Puh Faksi Hankasalmen yksikkö Kuuhankavedentie Hankasalmi as. Puh Faksi Liimapuutoimiala: Vierumäen liimapuutehdas Heinolan liimapuutehdas Tähtiniementie 3, Heinola Puh Faksi Infratoimiala: Vierumäen yksikkö Keravan kyllästämö Kyllästämöntie 100, Kerava Puh Faksi Energiatoimiala: Vierumäen yksikkö Puupakkaustoimiala: Haukiputaan yksikkö Revontie 52, Haukipudas Puh Faksi Rovaniemen yksikkö Ahjotie 27, Rovaniemi Faksi Riihimäen kelatehdas Teollisuuskatu 1, Riihimäki Puh Faksi Riihimäen lavatehdas Teollisuuskatu 1, Riihimäki Puh Faksi Porin lavatehdas Eerontie 3, Pori Puh Faksi Mikkelin lavatehdas Sahantie 16, Otava Faksi Valkeakosken lavatehdas Peuranoronkatu 1, Valkeakoski Puh Faksi Muurlan lavatehdas Muurlantie 101, Muurla Faksi Metsäosasto Heinolan yksikkö Tähtiniementie 3, Heinola Versowood, Suomen suurin yksityinen sahatavaran tuottaja ja jalostaja Rovaniemi Versowoodin liikevaihto on noin 370 miljoonaa euroa ja yhtiö työllistää noin 750 henkilöä 10 yksikössä Suomessa ja 2 yksikössä Virossa. Versowood tuottaa vuosittain noin 1,3 miljoonaa m 3 sahatavaraa. Tämän lisäksi yhtiö valmistaa erilaisia sahatavaran jatkojalosteita, kuten höylättyjä, maalattuja ja kyllästettyjä tuotteita, liimapuutuotteita ja -rakenteita, puuelementtejä, puhelin- ja sähköpylväitä, puusiltoja, meluaitoja, erilaisia puupakkauksia sekä metsäenergiaa ja puupellettejä. Toimialat Saha Liimapuu Puupakkaus Infra Energia Haukipudas Hankasalmi Pori Valkeakoski Muurla Otava Heinola Vierumäki Riihimäki Kerava
