TYYTI-järjestelmällä tehtävä EY-tallennushakemus L-luokan ajoneuvolle

Transkriptio

1 EY-TALLENNUSHAKEMUKSEN IKKUNANKUVAT 1(40) TYYTI tallennushakemus L TYYTI-järjestelmällä tehtävä EY-tallennushakemus L-luokan ajoneuvolle Yleistä TYYTI-järjestelmästä TYYTI-järjestelmän vakiopainikkeita TYYTI on osa Ajoneuvoliikenteen tietojärjestelmää (ATJ). TYYTI järjestelmän avulla valmistajat ja valmistajien edustajat hakevat kansallista tyyppihyväksyntää tai tekevät tyyppitietojen tallennuksen eri hyväksyntänumero-variantti-versio yhdistelmille. EY-tallennushakemuksen tekemiseen tarkoitettua TYYTI järjestelmää voi käyttää vain jos tietyt tekniset vaatimukset täyttyvät. Nämä vaatimukset käyvät ilmi dokumentista ATJ:n ja LTJ:n tekniset vaatimukset. Ongelmatilanteissa otetaan yhteys ATJ järjestelmätukeen numeroon (pvm/mpm). ATJ järjestelmätuki palvelee arkisin ja lauantaisin klo Muuna aikana palvelussa otetaan vastaan ilmoituksia, jotka välitetään eteenpäin. Järjestelmätuki palvelee myös osoitteessa atjtuki[at]trafi.fi. Pitämällä osoitinta kentän otsikon päällä, saa näkyviin kenttäkohtaisen ohjeen (ns. tooltip). Jos järjestelmä ilmoittaa sivulla olevasta virheestä, muuttuu virheellisen tiedon sisältävä kenttä punaiseksi ja kentän kenttäkohtainen ohje kertoo tarkemman virhemäärityksen. EY-tallennushakemuksen tekemisen yhteydessä on hyvä muistaa muutamia asioita. Jokaisella ikkunalla: Jokaisen ikkunan vasemmassa yläkulmassa on Ohje teksti ( ). Tämän kautta saa tarvittaessa näkyviin kullekin ikkunalle kirjoitetun ohjeen. Jokaisen ikkunan vasemmassa yläkulmassa on nuoli näppäin ( ). Tätä näppäintä painamalla pääsee aina palaamaan edelliselle ikkunalle. Vasemmassa yläkulmassa on myös kysymysmerkki näppäin ( ).Tästä avautuu uudelle ikkunalle kyseistä ikkunaa koskeva ohjesivu. Sivulla on yksityiskohtaista tietoa koskien ikkunan eri täyttökenttiä. Ylälaidan ATJ linkin ( ) kautta käyttäjä pääsee siirtymään muihin ATJ - järjestelmiin, joihin hänellä on käyttöoikeudet. Vain joillakin ikkunoilla: ATJ:n kirjautumisikkunalla on Kirjaudu painike ( ). Tämä painike kirjaa käyttäjän järjestelmään. ATJ aloitusikkunalla näkyy Salasanan vaihto linkki ( ).Tämän linkin kautta käyttäjä voi vaihtaa salasanan, mikäli sen haluaa tehdä. Se onnistuu painamalla tätä linkkiä. Avautuvassa ikkunassa käyttäjän täytyy syöttää vanha salasana ja haluttu uusi salasana sekä vahvistaa uusi salasana. Liikenteen turvallisuusvirasto Trafiksäkerhetsverket Finnish Transport Safety Agency PL/PB/P.O. box 320, Helsinki, Finland ATJ aloitusikkunalla näkyy Siirry painike ( ). Tämä painike vie käyttäjän hänen valitsemaansa järjestelmään ja ympäristöön. Y-tunnus/FO-nummer/ Puh./Tfn/Tel.: 358 (0) , fax +358 (0) Business ID:

2 2 Kaikki *-tunnuksella merkityt kentät ovat pakollisia. Näihin kenttiin täytyy aina syöttää tieto, niitä ei voi jättää tyhjäksi. Järjestelmässä liikkuminen Ikkunoiden tunnistaminen Ikkunoilla on ns. alasvetovalikoita ( ). Näihin kenttiin ei voi kirjoittaa vapaata tekstiä, vaan vaihtoehdot löytyvät avautuvasta valikosta. Jos valikossa ei ole oikeaa vaihtoehtoa, on lähetettävä tieto puuttuvasta vaihtoehdosta osoitteeseen tallennus[at]trafi.fi. Ikkunoilla on ylläpitoikkunanäppäimiä (ns. piste näppäimiä) ( ). Nämä näppäimet vievät käyttäjän ylläpitoikkunoille, jossa valinnat tehdään. Näiltä ylläpitoikkunoilta käyttäjän tulee palata aina sille ikkunalle, josta lähti liikkeelle. Ikkunoiden alalaidassa on Tallenna painike ( ), jota painamalla voi tallentaa tekemänsä muutokset. Joillakin ikkunoilla on Poista painike ( ). Tällä painikkeella käyttäjä voi poistaa lisäämiään rivejä. Ikkunoiden alalaidassa on Hylkää muutokset painikkeita ( ). Tällä painikkeella käyttäjä voi poistaa kaikki kyseiseen ikkunaan tekemänsä muutokset, mikäli niitä ei ole vielä tallennettu. Ohjelmassa liikkuminen onnistuu monella eri tavalla. Navigointi ikkunassa näkyvät kaikki ikkunat, joille voi siirtyä. Ikkunan alareunassa on aina näkyvillä Navigointi otsikko ( ), joka vie käyttäjän takaisin navigointi ikkunaan. edelliselle ikkunalle pääsee kätevästi nuoli näppäimellä ( ). Ikkunan yläreunassa näkyy polku, jonka käyttäjä on kulkenut. Tämän polun eri osia painamalla pääsee palaamaan kyseiseen kohtaan. Ikkunan alalaidassa näkyy linkkitekstejä ( ), jotka vievät käyttäjän eteen- ja taaksepäin tai navigointi ikkunalle. Jos syöttämiään tietoja ei tallenna painamalla Tallenna näppäintä, vaan siirtyy syöttämisen jälkeen suoraan eteenpäin painamalla seuraavalle ikkunalle vievää otsikkoa, häviävät syötetyt tiedot. Tämän takia ne täytyy käydä syöttämässä uudelleen, ja tallentaa syötön jälkeen. Jokaisella ikkunalla on oma numeronsa. Numero löytyy ikkunoiden oikeasta yläkulmasta. Ne ovat muotoa TYYTI000. Jos haluat lisätietoja tai apua jonkun ikkunan kanssa, sinulta tullaan kysymään kyseisen ikkunan numero.

3 Sisäänkirjautuminen ja ohjelman avaus 3 1. Avaa internetselain ja kirjoita osoiteriville ATJ:n osoite ( 2. Kirjoita avautuvaan ikkunaan oma käyttäjätunnuksesi (1) ja salasanasi (2). Tunnukset syötettyäsi paina Kirjaudu (3). Kiinnitä kirjautumisen yhteydessä huomiota tunnusten ja salasanojen kirjoitusasuun. Pienet kirjaimet tulee kirjoittaa pienaakkosin ja isot kirjaimet suuraakkosin. Mikäli yrität kirjautua järjestelmään väärän tunnuksen tai salasanan avulla, voit yrittää kirjautumista uudelleen ainoastaan kaksi kertaa. Kolmannen yrityksen jälkeen järjestelmä sulkee käyttäjätunnuksesi turvallisuussyistä kolmeksi minuutiksi. Tämän jälkeen voi sisäänkirjautumista yrittää uudelleen. Jos kirjautuminen ei onnistu, tunnuksesi menee lukkoon tai et muista salasanaasi, ota yhteys yrityksesi käyttöoikeusyhteyshenkilöön. Kuva 01 Ikkuna ATJ00001

4 4 3. Valitse avautuvan ikkunan alasvetovalikoista TYYTI (1), ja haluamasi ympäristö (2). Paina Siirry (3). Ikkunan oikea puoli on varattu ATJ:n tiedotteille. Kohdassa tiedotetaan esimerkiksi mahdollisista järjestelmän käyttökatkoista ja versiopäivityksistä. Jos alasvetovalikoissa ei ole valittavissa oikeaa järjestelmää tai ympäristöä, ota yhteys yrityksesi käyttöoikeusyhteyshenkilöön. Kuva 02 Ikkuna ATJ0002

5 L-tallennushakemuksen tekeminen 5 1. Olet nyt TYYTIn päävalikossa. Tästä ikkunasta pääsee eteenpäin painamalla Uusi hakemus. Kuva 03 Ikkuna TYYTI001

6 2. Hakemus ikkuna avautuu. Tarkista, että näytöllä näkyvät hakijan tiedot ovat oikein. Mikäli löydät päivitettävää, täytä ennakkoilmoittajana ennakkoilmoitussopimuksen liite 1 ja valmistajana tai valmistajan edustajana sopimuskumppanilomake. Lomakkeet löytyvät /Yhteystietomuutokset.htm. Avaa Laatu-kentän alasvetovalikko, ja valitse kenttään Tallennus (1). Avaa Ajoneuvoluokka-kentän alasvetovalikko, ja valitse kenttään ajoneuvoluokka, esimerkiksi L3e-Moottoripyörä (2). Kirjoita hyväksyntänumero (3) ja paina Tallenna (4). Päästäksesi tallennuksessa eteenpäin, paina Versiot (5). Hyväksyntänumerokenttään ei saa syöttää revisiota. Vaikka hyväksyntänumero olisi kokonaisuudessaan muotoa e3*2002/24*0373*05/00, tulee kenttään syöttää ainoastaan e3*2002/24*0373*05. 6 Kuva 04 Ikkuna TYYTI004

7 7 Tässä Hakemus ikkunan Lisätiedot välilehti. Ikkunalle kirjoitetaan tarvittaessa hakemukseen liittyviä lisätietoja, joita ei saa syötettyä versiotietojen yhteyteen. Jos hakemus palautetaan hakijalle täydennettäväksi, lähetetään hakijalle puutteellisista kohdista sähköpostia. Kuva 05 Ikkuna TYYTI005

8 3. Versiot ikkuna aukeaa. Paina alareunassa [UUSI]Versio. 8 Kuva 06 Ikkuna TYYTI Navigointi ikkunasta pääsee jatkossa liikkumaan tallennuksen eri vaiheisiin valitsemalla haluamansa otsikon. Tallennus on kuitenkin aloitettava painamalla Perustiedot. Kuva 07 Ikkuna TYYTI021

9 5. Täytä tarvittavat tiedot. Tietojen täyttämisen jälkeen paina Tallenna (1). Ikkunalla näkyy myös seitsemän ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä tiedot ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry seuraavalle sivulle painamalla Rakenneominaisuudet (2). 9 Tyyppihyväksynnän kohtia A. Tyyppihyväksynnän tyyppi, variantti ja versio: TH kohta 0.2 B. Ajoneuvoluokka: TH kohta 0.4 C. Ajoneuvon merkki: TH kohta 0.1 D. Ajoneuvon kauppanimi: TH kohta E. Valmistajan kilven ja meistoksen sijainti. TH kohdat 0.7 tai 9.3 F. Valmistenumeron selvitys. TH kohta 9.3 G. Valmistaja TH kohta 0.5 G A A A E D B C F E Kuva 08 Ikkuna TYYTI Täytä tarvittavat tiedot ja paina Tallenna (1). Lisätietoja täytetään tarvittaessa valitsemalla Lisätiedot (2). Tyyppihyväksynnän kohtia A. Ohjaavat ja vetävät akselit merkittävä. A Kuva 09 Ikkuna TYYTI084

10 7. Kirjoita tarvittaessa lisätiedot ja paina Tallenna (1). Lisätiedot voivat esimerkiksi olla tarkennuksia Rakenne ikkunan tietoihin. Seuraavalle sivulle siirrytään Mitat kautta (2) Täytä tarvittavat tiedot kenttiin, paina Tallenna (1). Kuva 10 Ikkuna TYYTI085 Ikkunalla on ylläpitoikkunanäppäin. Tämän näppäimen takaa voi muuttaa tiedon Akseliväli-kenttään. Kuva tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvasta 42. Siirry seuraavalle sivulle painamalla Massat (2). Tyyppihyväksynnän kohtia A. Ajoneuvon akseliväli. TH kohta B. Ajoneuvon leveys ja pituus. TH kohta 1.2 A B Kuva 11 Ikkuna TYYTI083

11 11 Tyyppihyväksynnän kohtia 9. Täytä tarvittavat massatiedot ja paina Tallenna (1). Siirry eteenpäin painamalla Moottori (2). A. Ajoneuvon omamassa. TH kohta 2.1 B. Ajoneuvon kuormittamaton massa. TH kohta 2.0 (L6e, L7e) A B C C. Valmistajan ilmoittama suurin teknisesti sallittu massa. TH kohta 2.3 D. Ajoneuvon omamassan jakautuminen akseleille. TH kohta E. Suurin teknisesti sallittu massa akseleittain. TH kohta F. Jos hyväksynnässä on, TH kohta 2.5 suurin vedettävä massa G. Jos hyväksynnässä on, TH kohta 2.6 yhdistelmän enimmäismassa D E F F G Kuva 12 Ikkuna TYYTI Moottoritiedot jakautuvat kahdelle välilehdelle. Täytä ensin tarvittavat tiedot Moottori 1-välilehdelle ja paina Tallenna (1). Siirry eteenpäin painamalla Moottori 2 (2). Mikäli ajoneuvossa on sähkömoottori, siirry suoraan välilehdelle Moottori 3. Tyyppihyväksynnän kohtia A. Valmistaja TH kohta 3.0 B. Moottoriin merkitty tyyppi. TH kohta C. TH kohta D. TH kohta E. Moottorin tilavuus täysinä cm3 (katkaistuna ei korotettuna). TH kohta F. Moottorin teho täysinä kw:na (katkaistuna, ei korotettuna). TH kohta A B E F D C Kuva 13 Ikkuna TYYTI043

12 Täytä tarvittavat tiedot Moottori 2-välilehdelle, ja paina Tallenna (1). Siirry seuraavalle sivulle valitsemalla Päästöt (2). Tyyppihyväksynnän kohtia A. Kaasutin TH kohdat ja B. Ahdin TH kohta C. Pakokaasujen puhdistusjärjestelmä TH kohta A B C Kuva 14 Ikkuna TYYTI Täytä tarvittavat tiedot Moottori 3 välilehdelle, paina Tallenna (1) ja siirry seuraavalle valitsemalla Päästöt (2). Tyyppihyväksynnän kohtia A. Suurin jatkuva nimellisteho TH kohta B. Käyttöjännite TH kohta B A Kuva 15 Ikkuna TYYTI108

13 Valitse hyväksynnän mukainen tieto Testausmenettely kenttään ja syötä päästötiedot aktiivisiksi muuttuneisiin kenttiin. Täytä meluarvot ja tallenna tiedot painamalla Tallenna (1). Siirry eteenpäin painamalla Voimansiirto (2). Tyyppihyväksynnän kohtia A. TH testitulokset TH liite VII A A A A A Kuva 16 Ikkuna TYYTI045

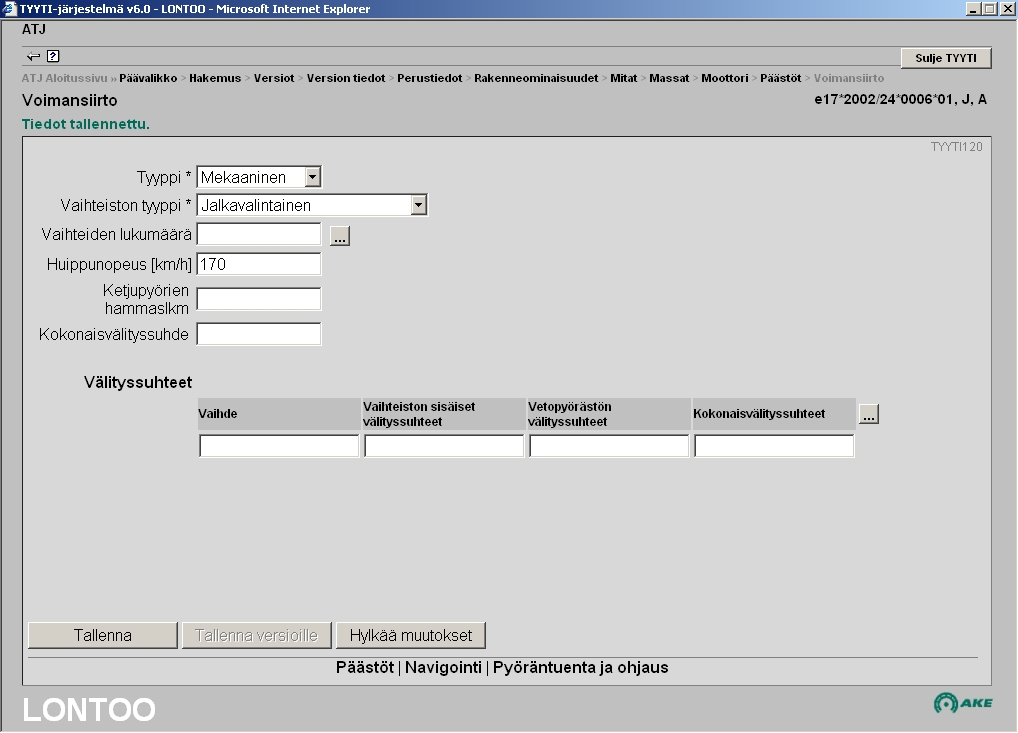

14 Täytä tarvittavat tiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on ylläpitoikkunanäppäin. Tämän näppäimen takaa voi täyttää useampia tietoja vaihteiden lukumäärä kenttään. Kuva tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvasta 43. Siirry eteenpäin painamalla Pyöräntuenta ja ohjaus (2). Tyyppihyväksynnän kohtia A. Tyyppi TH kohta 4.2 B. Vaihteiston tyyppi TH kohta C. Vaihteiden lukumäärä TH kohta 4.5 D. Ajoneuvon suurin nopeus. TH kohta 4.6 E. Ketjuvetoiset ajoneuvot. TH kohta 4.5. F. Koskee manuaalivaihteisia mopoja ja kevyttä nelipyörää - Kokonaisvälityssuhde. TH kohta 4.5 Rt suurimmalla vaihteella. C D E F A B Kuva 17 Ikkuna TYYTI120

15 Täytä tarvittavat tiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Jarrut (2). Tyyppihyväksynnän kohtia A. Renkaat ja vanteet TH kohta 5.2 /5.2.3, vaihtoehtoisesti kuormitus/nopeusluokka TH kohta ja A Kuva 18 Ikkuna TYYTI049

16 Täytä tarvittavat tiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry eteenpäin painamalla Kori (2). Tyyppihyväksynnän kohtia A. Pyöräjarrun tyyppi TH kohta 7.2 B. Jarrujen voimanvälitys- ja tehostamistapa tyyppihyväksynnän kohta 7. Jarrut C. Lukkiutumattomat jarrut TH kohta 7 A B C Kuva 19 Ikkuna TYYTI082

17 Täytä tarvittavat tiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on ylläpitoikkunanäppäin. Sen takaa voi syöttää useamman vaihtoehdon ko. kohtaan. Kuva tästä ylläpitoikkunasta löytyy tämän asiakirjan kuvasta 48. Siirry eteenpäin painamalla Lisäinfo (2). Tyyppihyväksynnän kohtia A. Istumapaikkojen määrä TH kohta 1.5 A Kuva 20 Ikkuna TYYTI117

18 Lisäinfotiedot jakautuvat kahdelle välilehdelle. Täytä tarvittavat tiedot ja paina Tallenna (1). Kirjoita version rekisteröintitodistukselle tulostuvat selitetekstit suomeksi ja ruotsiksi. Tallennuksessa liitteiden lisääminen ei ole mahdollista, Liitteet välilehdellä ei siis tarvitse käydä. Siirry eteenpäin valitsemalla Omistajat (2). Kuva 21 Ikkuna TYYTI064

19 Tällä ikkunalla näet version omistajat. Version omistajalla on oikeus ennakkoilmoittaa ajoneuvoja kyseisen version tiedoilla. Tallennuksen hakija tulee automaattisesti version omistajaksi. Voit halutessasi lisätä versiolle omistajia alasvetovalikon avulla ja määrittelemällä alkupäivämäärän sekä mahdollisen loppupäivämäärän. Lisäyksen jälkeen paina Tallenna (1). Eteenpäin siirryt valitsemalla Kaupalliset tiedot (2). Kuva 22 Ikkuna TYYTI Kaupalliset tiedot ikkuna on varattu asiakkaan omaan käyttöön. Tietojen täyttäminen on vapaaehtoista. Täytä tiedot ja Tallenna (1). Siirry eteenpäin painamalla Navigointi (2) Kuva 23 Ikkuna TYYTI071

20 Saavut Navigointi ikkunaan. Tarkista, että kaikki ikkunan otsikot on käyty läpi ja tallennettu (1). Mikäli jotkut tiedot ovat jääneet tallentamatta, puuttuu Tallennettu laatikosta raksi. Tiedot voi käydä tallentamassa painamalla kyseistä otsikkoa. Tietojen täyttämisen ja tallentamisen jälkeen paluu Navigointi linkin avulla takaisin. Valitse näytöltä seuraava näppäin sen mukaan, mitä haluat seuraavaksi tehdä. Jos haluat syöttää toisen version tiedot kokonaan tyhjään pohjaan, valitse Uusi. Mikäli haluat syöttää toisen version käyttäen juuri syöttämäsi version tietoja pohjana, valitse Uusi pohjatiedoilla. Painamalla Poista voit poistaa ikkunalla näkyvän version ennen hakemuksen lähettämistä Trafiin. Jos et halua syöttää useampia versioita tähän hakemukseen, voit lähettää syöttämäsi tiedot Trafiin. Se tapahtuu siirtymällä Hakemus ikkunalle (2). Kuva 24 Ikkuna TYYTI021

21 Paina Lähetä AKE. Hakemuksen tila vaihtuu tilaan LÄHETETTY. 21 Kuva 25 Ikkuna TYYTI004

22 Pohjatietojen hakeminen 22 Voit seuraavien hakemusten kohdalla huomattavasti pienentää työmäärääsi hakemalla pohjatiedoiksi jonkin aiemmin ATJ-järjestelmässä hyväksytyn version tiedot. Voit käyttää hakemuksen pohjatietoina versiota, joka kuuluu toiseen hyväksyntänumeroon, esimerkiksi EY-tyyppihyväksynnän edelliseen laajennukseen. Silloin hyväksyntänumero on merkittävä Pohjaksi hyväksyntänumero -kenttään. Voit merkitä kenttään myös saman hyväksyntänumeron kuin Hyväksyntänro -kenttään, jos aiemmassa samaan EY-tyyppihyväksyntään liittyvässä tallennushakemuksessa ei ole tallennettu kyseisen hyväksynnän kaikkia versioita. Pohjatietoina käytettävään hyväksyntänumeroon liittyvän hakemuksen tulee olla tilassa ratkaistu. LTJ:stä konvertoitua hyväksyntänumeroa ei kuitenkaan voi ottaa pohjatiedoiksi. EYtyyppihyväksyntälaajennukset ovat aina tallennuksia, eivät koskaan laajennuksia. Kun saavut Hakemus ikkunalle, täytä muiden tietojen lisäksi pohjaksi haluamasi hyväksyntänumero kohtaan Pohjaksi hyväksyntänro (1) ja paina Tallenna (2). Lopuksi valitse Versiot (3). Kuva 26 Ikkuna TYYTI004

23 Valitse Hae pohjatiedoksi ikkunan alalaidassa. Siirrettävät välilehti ei ole käytettävissä EY-tallennuksessa. 23 Kuva 27 Ikkuna TYYTI080 TYYTI näyttää kaikki kyseisen hyväksynnän alle kuuluvat versiot. Valitse haluamasi versio listasta merkkaamalla se (1) ja paina Ota pohjatiedoiksi (2). Kuva 28 Ikkuna TYYTI086

24 24 Valitun version tiedot ilmestyvät ikkunalle. Käy tiedot läpi ja tee tarvittavat muutokset (esimerkiksi versionimi Perustiedot ikkunalla). Kuva 29 Ikkuna TYYTI021

25 Päävalikon muut toiminnot 25 Haluttu toiminto valitaan alalaidan linkeillä. Mahdollisia toimintoja ovat: Tehtyjä hakemuksia voi hakea valitsemalla Hae hakemukset. ATJ Haun kautta voi etsiä tietoa versio-, nimi- ja tyyppihaulla sekä myös teknisillä tiedoilla. Kuva 30 Ikkuna TYYTI001

26 Hae hakemukset ikkuna Tällä ikkunalla voidaan hakea aiemmin tehtyjä hakemuksia eri hakukriteereillä. Järjestelmä ehdottaa automaattisesti kahden edellisen viikon hakemuksia, ehdotettuja päivämääriä voi muuttaa tai ne voi poistaa. Avoimet hakemukset löytyvät poistamalla hakemuspäivät, valitsemalla tilaksi avoin ja painamalla hae-painiketta. 26 Kuva 31 Ikkuna TYYTI002

27 ATJ Haku Tässä Versiohaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Hakukriteereinä voi käyttää hyväksyntänumeroa, varianttia, versiota ja / tai voimassaoloaikaa. 27 Kuva 32 Ikkuna TYYTI006 Tässä Nimihaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Voit hakea tietoja ajoneuvoluokalla, merkillä, kaupallisella nimellä ja / tai voimassaoloajalla. Kuva 33 Ikkuna TYYTI007

28 28 Tässä tekniset tiedot ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Tällä ikkunalla voit hakea tietoa teknisillä tiedoilla. Kuva 34 Ikkuna TYYTI008 Tässä Tyyppihaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Voit hakea tietoja ajoneuvoluokalla, merkillä, tyypillä, variantilla, versiolla ja / tai voimassaoloajalla. Kuva 35 Ikkuna TYYTI009

29 Ohjelmasta poistuminen 29 TYYTI-ohjelmasta poistutaan painamalla Sulje TYYTI ( ). Poistu ATJ-järjestelmästä painamalla Kirjaudu ulos ATJ ( ). Näppäimet löytyvät näytön oikeasta yläkulmasta. Sulje vielä lopuksi selainikkuna.

30 Ylläpitoikkunat 30 Perustietojen ylläpitoikkunat (7 kpl) Valitse alasvetovalikosta merkki (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen merkin. Siirry seuraavalle välilehdelle (3). Jos haluamaasi merkkiä ei löydy alasvetovalikosta, lähetä tieto puuttuvasta merkistä osoitteeseen tallennus[at]trafi.fi. Kuva 36 Ikkuna TYYTI025

31 31 Kirjoita kaupallinen nimi kenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen kaupallisen nimen. Siirry seuraavalle välilehdelle (3). Kuva 37 Ikkuna TYYTI026

32 32 Valitse ajoneuvoryhmä alasvetovalikosta (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen ajoneuvoryhmän. Versiolla voi olla enintään neljä eri ajoneuvoryhmää. Siirry seuraavalle välilehdelle (3). Jos haluamaasi ajoneuvoryhmää ei löydy alasvetovalikosta, lähetä tieto puuttuvasta ajoneuvoryhmästä osoitteeseen tallennus[at]trafi.fi. Kuva 38 Ikkuna TYYTI027

33 33 Kirjoita valmistenumeron avaimen tiedot kenttään (1) ja paina Tallenna (2). Siirry seuraavalle välilehdelle (3). Kuva 39 Ikkuna TYYTI028 Valitse valmistenumeron sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistenumeron sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 40 Ikkuna TYYTI029

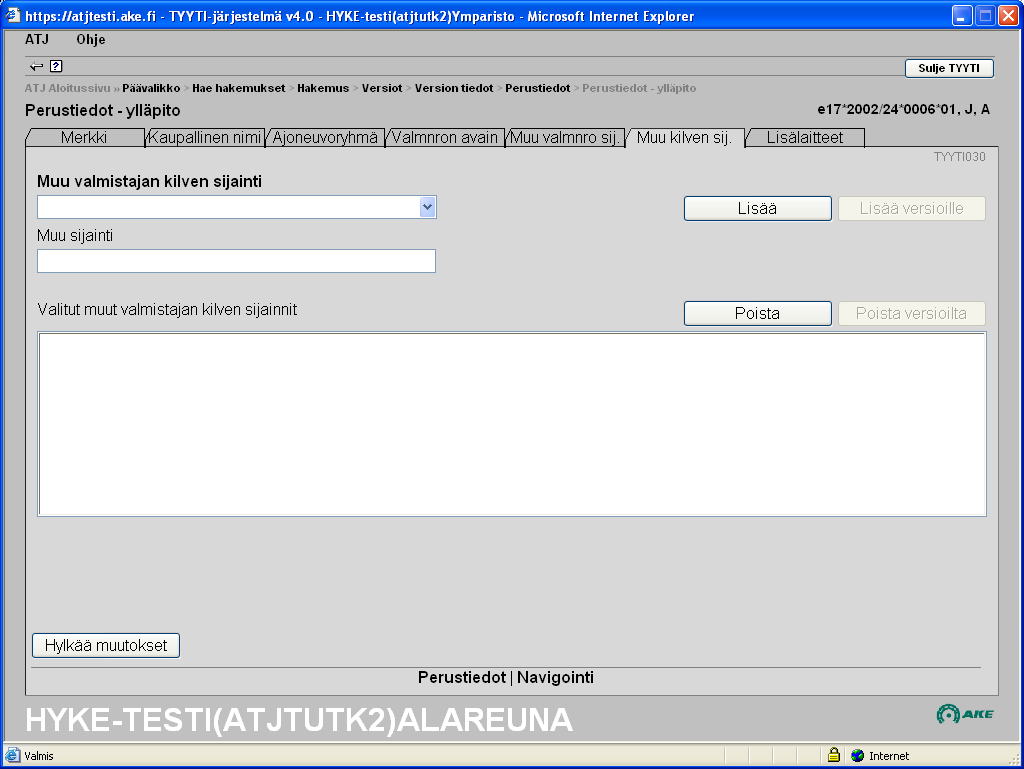

34 34 Valitse valmistajan kilven sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistajan kilven sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 41 Ikkuna TYYTI030

35 35 Valitse lisälaitteet alasvetovalikosta tai kirjoita se Muu lisälaite-kenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen lisälaitteen. Takaisin perustietoihin pääset valitsemalla alalaidasta Perustiedot (3). Kuva 42 Ikkuna TYYTI031

36 Mittojen ylläpitoikkuna Kirjoita mittatieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Akseliväli-tiedon. Takaisin mittatietoihin pääset valitsemalla alalaidasta Mitat (2). 36 Kuva 43 Ikkuna TYYTI035

37 Voimansiirron ja akseleiden ylläpitoikkuna Kirjoita tieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Vaihteiden lukumäärä tiedon. Paina Voimansiirto (2). 37 Kuva 44 Ikkuna TYYTI048

38 Pyörätuennan ja ohjauksen ylläpitoikkunat (2 kpl) Valitse akseli, kirjoita tieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräntuennan tyyppi ja rakenne-tiedon. Siirry seuraavalle välilehdelle (2). 38 Kuva 45 Ikkuna TYYTI051

39 39 Valitse akseli, täytä tiedot kenttiin ja paina Lisää/Päivitä (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Rengas- ja vannetiedon. Takaisin Pyörätuenta ja ohjaus ikkunalle pääset painamalla alalaidan linkkiä (2). Kuva 46 Ikkuna TYYTI052

40 Jarrujen ylläpitoikkunat (2 kpl) Valitse akseli ja pyöräjarrun tyyppi sekä kirjoita paksuus kenttään. Paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräjarrun tyyppi tiedon. Siirry seuraavalle välilehdelle (2). 40 Kuva 47 Ikkuna TYYTI055 Valitse tapa alasvetovalikosta ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Jarrujen voimanvälitys- ja tehostamistapa tiedon. Takaisin jarrutietoihin pääset painamalla alalaidan linkkiä (2). Kuva 48 Ikkuna TYYTI056

41 Koritietojen ylläpitoikkuna Kirjoita tiedot kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Istumapaikka tiedon. Takaisin jarrutietoihin pääset painamalla alalaidan linkkiä (2). 41 Kuva 49 Ikkuna TYYTI074
