TYYTI-järjestelmällä tehtävä EY-tallennushakemus O1 ja O2-luokan ajoneuvolle

Transkriptio

1 EY-TALLENNUSHAKEMUKSEN IKKUNANKUVAT 1(33) TYYTI tallennushakemus O1 ja O2 TYYTI-järjestelmällä tehtävä EY-tallennushakemus O1 ja O2-luokan ajoneuvolle Yleistä TYYTI-järjestelmästä TYYTI-järjestelmän vakiopainikkeita TYYTI on osa Ajoneuvoliikenteen tietojärjestelmää (ATJ). TYYTI järjestelmän avulla valmistajat ja valmistajien edustajat hakevat kansallista tyyppihyväksyntää tai tekevät tyyppitietojen tallennuksen eri hyväksyntänumero-variantti-versio yhdistelmille. EY-tallennushakemuksen tekemiseen tarkoitettua TYYTI järjestelmää voi käyttää vain jos tietyt tekniset vaatimukset täyttyvät. Nämä vaatimukset käyvät ilmi dokumentista ATJ:n ja LTJ:n tekniset vaatimukset. Ongelmatilanteissa otetaan yhteys ATJ järjestelmätukeen numeroon (pvm/mpm). ATJ järjestelmätuki palvelee arkisin ja lauantaisin klo Muuna aikana palvelussa otetaan vastaan ilmoituksia, jotka välitetään eteenpäin. Järjestelmätuki palvelee myös osoitteessa atjtuki[at]trafi.fi. Pitämällä osoitinta kentän otsikon päällä, saa näkyviin kenttäkohtaisen ohjeen (ns. tooltip). Jos järjestelmä ilmoittaa sivulla olevasta virheestä, muuttuu virheellisen tiedon sisältävä kenttä punaiseksi ja kentän kenttäkohtainen ohje kertoo tarkemman virhemäärityksen. EY-tallennushakemuksen tekemisen yhteydessä on hyvä muistaa muutamia asioita. Jokaisella ikkunalla: Jokaisen ikkunan vasemmassa yläkulmassa on Ohje teksti ( ). Tämän kautta saa tarvittaessa näkyviin kullekin ikkunalle kirjoitetun ohjeen. Jokaisen ikkunan vasemmassa yläkulmassa on nuoli näppäin ( ). Tätä näppäintä painamalla pääsee aina palaamaan edelliselle ikkunalle. Vasemmassa yläkulmassa on myös kysymysmerkki näppäin ( ).Tästä avautuu uudelle ikkunalle kyseistä ikkunaa koskeva ohjesivu. Sivulla on yksityiskohtaista tietoa koskien ikkunan eri täyttökenttiä. Ylälaidan ATJ linkin ( ) kautta käyttäjä pääsee siirtymään muihin ATJ - järjestelmiin, joihin hänellä on käyttöoikeudet. Vain joillakin ikkunoilla: ATJ:n kirjautumisikkunalla on Kirjaudu painike ( ). Tämä painike kirjaa käyttäjän järjestelmään. ATJ aloitusikkunalla näkyy Salasanan vaihto linkki ( ).Tämän linkin kautta käyttäjä voi vaihtaa salasanan, mikäli sen haluaa tehdä. Se onnistuu painamalla tätä linkkiä. Avautuvassa ikkunassa käyttäjän täytyy syöttää vanha salasana ja haluttu uusi salasana sekä vahvistaa uusi salasana. Liikenteen turvallisuusvirasto Trafiksäkerhetsverket Finnish Transport Safety Agency PL/PB/P.O. box 320, Helsinki, Finland ATJ aloitusikkunalla näkyy Siirry painike ( ). Tämä painike vie käyttäjän hänen valitsemaansa järjestelmään ja ympäristöön. Y-tunnus/FO-nummer/ Puh./Tfn/Tel.: 358 (0) , fax +358 (0) Business ID:

2 2 Kaikki *-tunnuksella merkityt kentät ovat pakollisia. Näihin kenttiin täytyy aina syöttää tieto, niitä ei voi jättää tyhjäksi. Järjestelmässä liikkuminen Ikkunoiden tunnistaminen Ikkunoilla on ns. alasvetovalikoita ( ). Näihin kenttiin ei voi kirjoittaa vapaata tekstiä, vaan vaihtoehdot löytyvät avautuvasta valikosta. Jos valikossa ei ole oikeaa vaihtoehtoa, on lähetettävä tieto puuttuvasta vaihtoehdosta osoitteeseen tallennus[at]trafi.fi. Ikkunoilla on ylläpitoikkunanäppäimiä (ns. piste näppäimiä) ( ). Nämä näppäimet vievät käyttäjän ylläpitoikkunoille, jossa valinnat tehdään. Näiltä ylläpitoikkunoilta käyttäjän tulee palata aina sille ikkunalle, josta lähti liikkeelle. Ikkunoiden alalaidassa on Tallenna painike ( ), jota painamalla voi tallentaa tekemänsä muutokset. Joillakin ikkunoilla on Poista painike ( ). Tällä painikkeella käyttäjä voi poistaa lisäämiään rivejä. Ikkunoiden alalaidassa on Hylkää muutokset painikkeita ( ). Tällä painikkeella käyttäjä voi poistaa kaikki kyseiseen ikkunaan tekemänsä muutokset, mikäli niitä ei ole vielä tallennettu. Ohjelmassa liikkuminen onnistuu monella eri tavalla. Navigointi ikkunassa näkyvät kaikki ikkunat, joille voi siirtyä. Ikkunan alareunassa on aina näkyvillä Navigointi otsikko ( ), joka vie käyttäjän takaisin navigointi ikkunaan. edelliselle ikkunalle pääsee kätevästi nuoli näppäimellä ( ). Ikkunan yläreunassa näkyy polku, jonka käyttäjä on kulkenut. Tämän polun eri osia painamalla pääsee palaamaan kyseiseen kohtaan. Ikkunan alalaidassa näkyy linkkitekstejä ( ), jotka vievät käyttäjän eteen- ja taaksepäin tai navigointi ikkunalle. Jos syöttämiään tietoja ei tallenna painamalla Tallenna näppäintä, vaan siirtyy syöttämisen jälkeen suoraan eteenpäin painamalla seuraavalle ikkunalle vievää otsikkoa, häviävät syötetyt tiedot. Tämän takia ne täytyy käydä syöttämässä uudelleen, ja tallentaa syötön jälkeen. Jokaisella ikkunalla on oma numeronsa. Numero löytyy ikkunoiden oikeasta yläkulmasta. Ne ovat muotoa TYYTI000. Jos haluat lisätietoja tai apua jonkun ikkunan kanssa, sinulta tullaan kysymään kyseisen ikkunan numero.

3 Sisäänkirjautuminen ja ohjelman avaus 3 1. Avaa internetselain ja kirjoita osoiteriville ATJ:n osoite ( 2. Kirjoita avautuvaan ikkunaan oma käyttäjätunnuksesi (1) ja salasanasi (2). Tunnukset syötettyäsi paina Kirjaudu (3). Kiinnitä kirjautumisen yhteydessä huomiota tunnusten ja salasanojen kirjoitusasuun. Pienet kirjaimet tulee kirjoittaa pienaakkosin ja isot kirjaimet suuraakkosin. Mikäli yrität kirjautua järjestelmään väärän tunnuksen tai salasanan avulla, voit yrittää kirjautumista uudelleen ainoastaan kaksi kertaa. Kolmannen yrityksen jälkeen järjestelmä sulkee käyttäjätunnuksesi turvallisuussyistä kolmeksi minuutiksi. Tämän jälkeen voi sisäänkirjautumista yrittää uudelleen. Jos kirjautuminen ei onnistu, tunnuksesi menee lukkoon tai et muista salasanaasi, ota yhteys yrityksesi käyttöoikeusyhteyshenkilöön. Kuva 01 Ikkuna ATJ00001

4 4 3. Valitse avautuvan ikkunan alasvetovalikoista TYYTI (1), ja haluamasi ympäristö (2). Koulutuskannassa voidaan harjoitella/kouluttaa järjestelmän käyttöä. Tuotantokanta on tarkoitettu vain todellisille hakemuksille. Paina Siirry (3). Ikkunan oikea puoli on varattu ATJ:n tiedotteille. Kohdassa tiedotetaan esimerkiksi mahdollisista järjestelmän käyttökatkoista ja versiopäivityksistä. Jos alasvetovalikoissa ei ole valittavissa oikeaa järjestelmää tai ympäristöä, ota yhteys yrityksesi käyttöoikeusyhteyshenkilöön. Kuva 02 Ikkuna ATJ0002

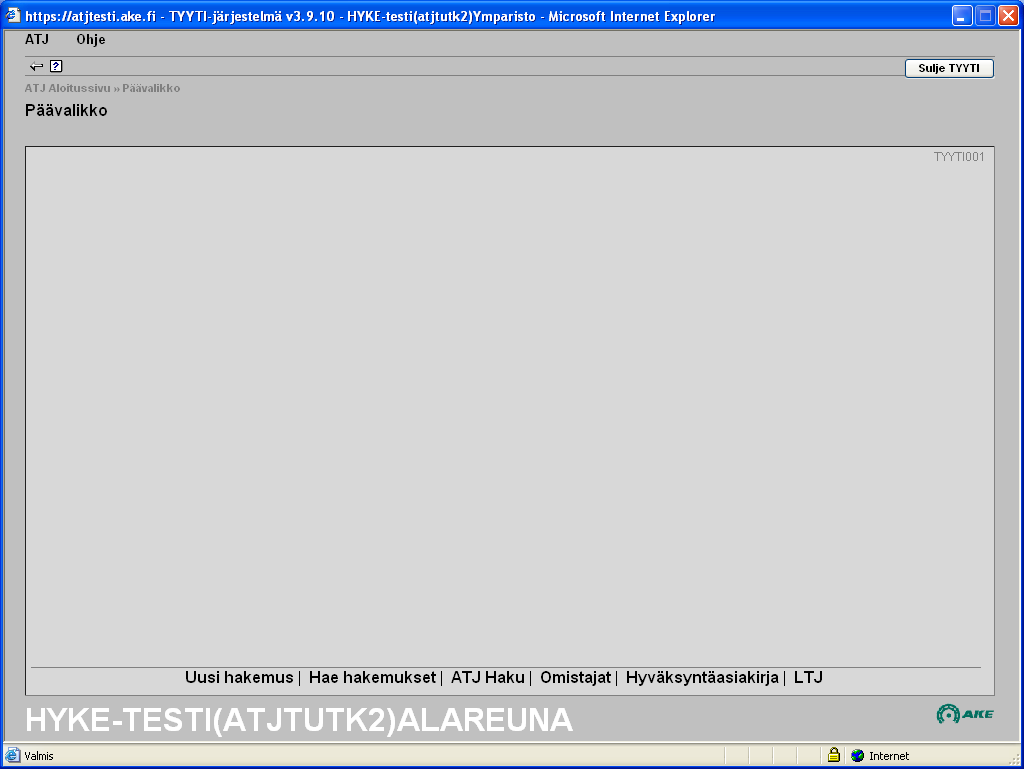

5 O1 ja O2-tallennushakemuksen tekeminen 5 1. Olet nyt TYYTIn päävalikossa. Tästä ikkunasta pääsee eteenpäin painamalla Uusi hakemus. Kuva 03 Ikkuna TYYTI001

6 2. Hakemus ikkuna avautuu. Tarkista, että näytöllä näkyvät hakijan tiedot ovat oikein. Mikäli löydät päivitettävää, täytä ennakkoilmoittajana ennakkoilmoitussopimuksen liite 1 ja valmistajana tai valmistajan edustajana sopimuskumppanilomake. Lomakkeet löytyvät /Yhteystietomuutokset.htm. Avaa Laatu-kentän alasvetovalikko, ja valitse kenttään Tallennus (1). Avaa Ajoneuvoluokka-kentän alasvetovalikko, ja valitse kenttään ajoneuvoluokka, esimerkiksi O1 (2). Kirjoita hyväksyntänumero (3) ja paina Tallenna (4). Päästäksesi tallennuksessa eteenpäin, paina Versiot (5). Hyväksyntänumerokenttään ei saa syöttää revisiota. Vaikka hyväksyntänumero olisi kokonaisuudessaan muotoa e3*2007/46*0373*05/00, tulee kenttään syöttää ainoastaan e3*2007/46*0373*05. 6 Kuva 04 Ikkuna TYYTI004

7 7 Tässä Hakemus ikkunan Lisätiedot välilehti. Ikkunalle kirjoitetaan tarvittaessa hakemukseen liittyviä lisätietoja, joita ei saa syötettyä versiotietojen yhteyteen. Jos hakemus palautetaan hakijalle täydennettäväksi, lähetetään hakijalle puutteellisista kohdista sähköpostia. Kuva 05 Ikkuna TYYTI005

8 3. Versiot ikkuna aukeaa. Paina alareunassa [UUSI]Versio. 8 Kuva 06 Ikkuna TYYTI Navigointi ikkunasta pääsee jatkossa liikkumaan tallennuksen eri vaiheisiin valitsemalla haluamansa otsikon. Tallennus on aloitettava painamalla Perustiedot. Kuva 07 Ikkuna TYYTI021

9 5. Täytä tarvittavat tiedot. Mikäli merkkiä ei löydy alasvetovalikosta, ota yhteyttä Trafiin. Valitse sopiva ajoneuvoryhmä alasvetovalikosta. Tietojen täyttämisen jälkeen paina Tallenna (1). Ikkunalla näkyy myös seitsemän ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä tiedot ko. kohtiin. Kuvat näistä ylläpitoikkunoista löytyvät tämän asiakirjan kuvista Siirry seuraavalle sivulle painamalla Rakenneominaisuudet (2). 9 Tyyppihyväksynnän kohtia A. Tyyppihyväksynnän tyyppi TH kohta 0.2 C D B. Ajoneuvoluokka: TH kohta 0.4 tai 9.1 B C. Ajoneuvon merkki: TH kohta E 0.1 E D. Ajoneuvon kauppanimi: TH G kohta E. Valmistajan kilven ja meistoksen H sijainti. TH kohta I 9.17 F. Valmistenumeron selvitys. TH kohta 9.17 G. Valmistaja TH kohta 0.5 H. Rekisterikilven malli I. Hyväksynnän allekirjoituspäivämäärä A B F Kuva 08 Ikkuna TYYTI Täytä tarvittavat tiedot ja paina Tallenna (1). Jatka seuraavalle ikkunalle valitsemalla Mitat (2). Tyyppihyväksynnän kohtia A. Akselit ja pyörät TH kohta 1.3 A Kuva 09 Ikkuna TYYTI032

10 10 7. Täytä tarvittavat kentät ja paina Tallenna (1). Siirry seuraavaksi Mitat 2 -välilehdelle (2). Tyyppihyväksynnän kohtia A. Ajoneuvon akseliväli. TH kohta 2.1 B. Ajoneuvon raidevälit. TH kohta 2.3 C. Ajoneuvon mitat. TH kohta 2.4 B A C Kuva 10 Ikkuna TYYTI Täytä tarvittaessa kuormausalueen pituus ja paina Tallenna (1). Siirry seuraavalle sivulle painamalla Massat (2). Tyyppihyväksynnän kohtia A. Kuormausalueen pituus. TH kohta A Kuva 11 Ikkuna TYYTI034

11 9. Massatiedot jakautuvat kahdelle välilehdelle. Täytä ensin alla näkyvät massatiedot ja paina Tallenna (1). 11 Tyyppihyväksynnän kohtia A. Ajoneuvon pienin ja suurin omamassa. TH kohta 2.6 B. Valmistajan ilmoittama suurin teknisesti sallittu massa. TH kohta 2.8 A B C. Omamassat akseleilla, TH kohta D. Suurin teknisesti sallittu massa akseleittain. TH kohta C D Kuva 12 Ikkuna TYYTI Siirry eteenpäin painamalla Moottori. Aukeavalta ikkunalta paina Päästöt ja Kulutus ja sitten Voimansiirto ja akselit. Täytä tarvittaessa akselin merkki ja tyyppi, ja paina Tallenna (1). Siirry ikkunaan Pyöräntuenta ja ohjaus (2). Tyyppihyväksynnän kohtia A. TH kohta 5 akseleiden merkki ja tyyppi. A Kuva 13 Ikkuna TYYTI046

12 Täytä tarvittavat tiedot ja tallenna ne painamalla Tallenna (1). Kenttiin voi syöttää suoraan yhden tiedon. Ikkunalla on kaksi ylläpitoikkunanäppäintä. Näiden takaa voi käydä syöttämässä useampia tietoja ko. kohtiin. Siirry eteenpäin painamalla Jarrut (2). Tyyppihyväksynnän kohtia A. Renkaat ja vanteet. TH kohta A Kuva 14 Ikkuna TYYTI Täytä tarvittavat Jarrujen voimanvälitys- ja tehostamistapa ja paina Tallenna (1). Siirry eteenpäin valitsemalla Kori (2). A Tyyppihyväksynnän kohtia A. Jarrujen voimanvälitys- ja tehostamistapa. TH kohta 8.9 Kuva 15 Ikkuna TYYTI053

13 Täytä korityyppi kohtaan tarvittavat tiedot. Paina Tallenna (1). Siirry eteenpäin painamalla Kytkennät ja LA Erityismääräykset (2). Tyyppihyväksynnän kohtia A. Korityyppi. TH kohta 9.1 A A Kuva 16 Ikkuna TYYTI Kytkennät ja LA Erityismääräykset ikkunalle täytetään sekä vetoaisan että vetokytkimen merkki ja tyyppi. Tallenna tiedot painamalla Tallenna (1) ja siirry Lisäinfo ikkunalle (2). Yleensä Lisäinfo ikkunalle ei ole tarvetta lisätä tekstiä. Tarvittaessa tallenna tiedot ja siirry Omistajat ikkunalle. Tyyppihyväksynnän kohtia A A. Kytkentälaitteiden merkit ja tyypit. TH kohta 11.1 Kuva 17 Ikkuna TYYTI066

14 Tällä ikkunalla näet version omistajat. Version omistajalla on oikeus ennakkoilmoittaa ajoneuvoja kyseisen version tiedoilla. Tallennuksen hakija tulee automaattisesti version omistajaksi. Voit halutessasi lisätä versiolle omistajia alasvetovalikon avulla ja määrittelemällä alkupäivämäärän sekä mahdollisen loppupäivämäärän. Eteenpäin siirryt valitsemalla Kaupalliset tiedot (1). Kuva 19 Ikkuna TYYTI Kaupalliset tiedot ikkuna on varattu asiakkaan omaan käyttöön. Tietojen täyttäminen on vapaaehtoista. Siirry eteenpäin painamalla Navigointi.

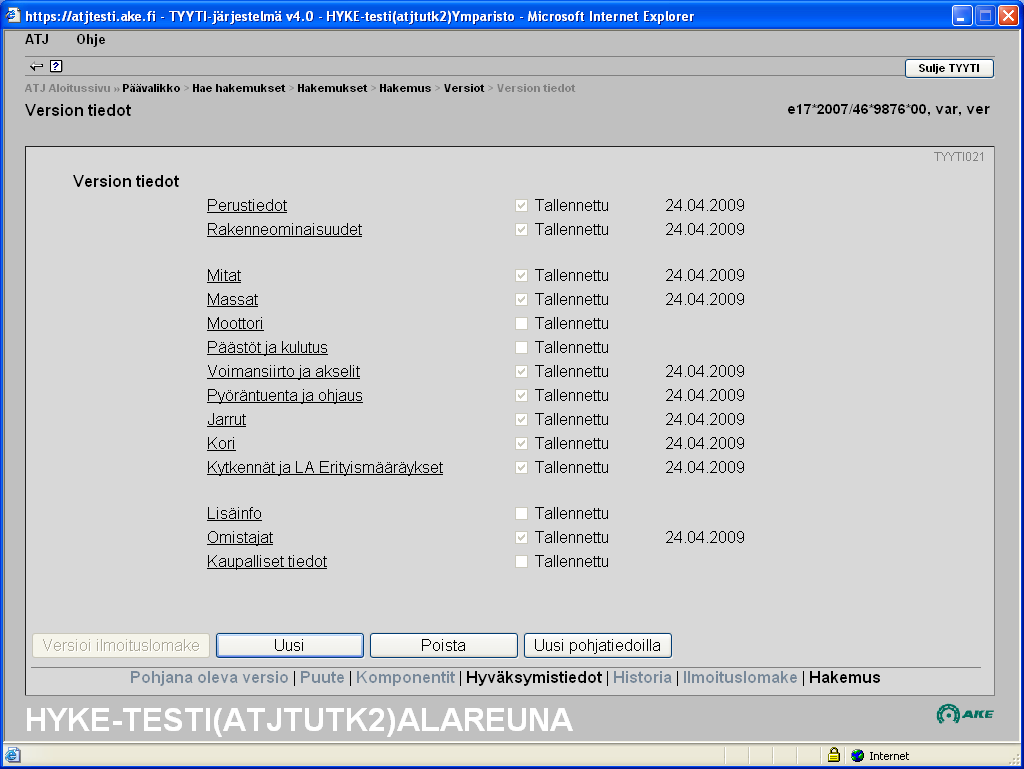

15 Saavut Navigointi ikkunaan. Tarkista, että kaikki ikkunan otsikot on käyty läpi ja tallennettu (1). Mikäli jotkut tiedot ovat jääneet tallentamatta, puuttuu Tallennettu laatikosta raksi. Tiedot voi käydä tallentamassa painamalla kyseistä otsikkoa. Tietojen täyttämisen ja tallentamisen jälkeen paluu Navigointi linkin avulla takaisin. Valitse näytöltä seuraava näppäin sen mukaan, mitä haluat seuraavaksi tehdä. Jos haluat syöttää toisen version tiedot kokonaan tyhjään pohjaan, valitse Uusi. Mikäli haluat syöttää toisen version käyttäen juuri syöttämäsi version tietoja pohjana, valitse Uusi pohjatiedoilla. Painamalla Poista voit poistaa ikkunalla näkyvän version ennen hakemuksen lähettämistä Trafiin. Jos et halua syöttää useampia versioita tähän hakemukseen, voit lähettää syöttämäsi tiedot Trafiin. Se tapahtuu siirtymällä Hakemus ikkunalle (2). Kuva 20 Ikkuna TYYTI021

16 Paina Lähetä AKE. Hakemuksen tila vaihtuu tilaan LÄHETETTY. Kuva 21 Ikkuna TYYTI004

17 Pohjatietojen hakeminen 17 Voit seuraavien hakemusten kohdalla huomattavasti pienentää työmäärääsi hakemalla pohjatiedoiksi jonkin aiemmin ATJ-järjestelmässä hyväksytyn version tiedot. Voit käyttää hakemuksen pohjatietoina versiota, joka kuuluu toiseen hyväksyntänumeroon, esimerkiksi EY-tyyppihyväksynnän edelliseen laajennukseen. Silloin hyväksyntänumero on merkittävä Pohjaksi hyväksyntänumero -kenttään. Voit merkitä kenttään myös saman hyväksyntänumeron kuin Hyväksyntänro -kenttään, jos aiemmassa samaan EY-tyyppihyväksyntään liittyvässä tallennushakemuksessa ei ole tallennettu kyseisen hyväksynnän kaikkia versioita. Pohjatietoina käytettävään hyväksyntänumeroon liittyvän hakemuksen tulee olla tilassa ratkaistu. LTJ:stä konvertoitua hyväksyntänumeroa ei kuitenkaan voi ottaa pohjatiedoiksi. EYtyyppihyväksyntälaajennukset ovat aina tallennuksia, eivät koskaan laajennuksia. Kun saavut Hakemus ikkunalle, täytä muiden tietojen lisäksi pohjaksi haluamasi hyväksyntänumero kohtaan Pohjaksi hyväksyntänro (1) ja paina Tallenna (2). Lopuksi valitse Versiot (3). Kuva 22 Ikkuna TYYTI004

18 Valitse Hae pohjatiedoksi ikkunan alalaidassa. Siirrettävät välilehti ei ole käytettävissä EY-tallennuksessa. 18 Kuva 23 Ikkuna TYYTI080 TYYTI näyttää kaikki kyseisen hyväksynnän alle kuuluvat versiot. Valitse haluamasi versio listasta merkkaamalla se (1) ja paina Ota pohjatiedoiksi (2). Kuva 24 Ikkuna TYYTI086

19 19 Valitun version tiedot ilmestyvät ikkunalle. Käy tiedot läpi ja tee tarvittavat muutokset (esimerkiksi versionimi Perustiedot ikkunalla). Kuva 25 Ikkuna TYYTI021

20 Päävalikon muut toiminnot 20 Haluttu toiminto valitaan alalaidan linkeillä. Mahdollisia toimintoja ovat: Tehtyjä hakemuksia voi hakea valitsemalla Hae hakemukset. ATJ Haun kautta voi etsiä tietoa versio-, nimi- ja tyyppihaulla sekä myös teknisillä tiedoilla. Kuva 26 Ikkuna TYYTI001

21 21 Hae hakemukset ikkuna Tällä ikkunalla voidaan hakea aiemmin tehtyjä hakemuksia eri hakukriteereillä. Järjestelmä ehdottaa automaattisesti kahden edellisen viikon hakemuksia, ehdotettuja päivämääriä voi muuttaa tai ne voi poistaa. Avoimet hakemukset löytyvät poistamalla hakemuspäivät, valitsemalla tilaksi avoin ja painamalla hae-painiketta. ATJ Haku Kuva 27 Ikkuna TYYTI002 Tässä Versiohaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Hakukriteereinä voi käyttää hyväksyntänumeroa, varianttia, versiota ja / tai voimassaoloaikaa.

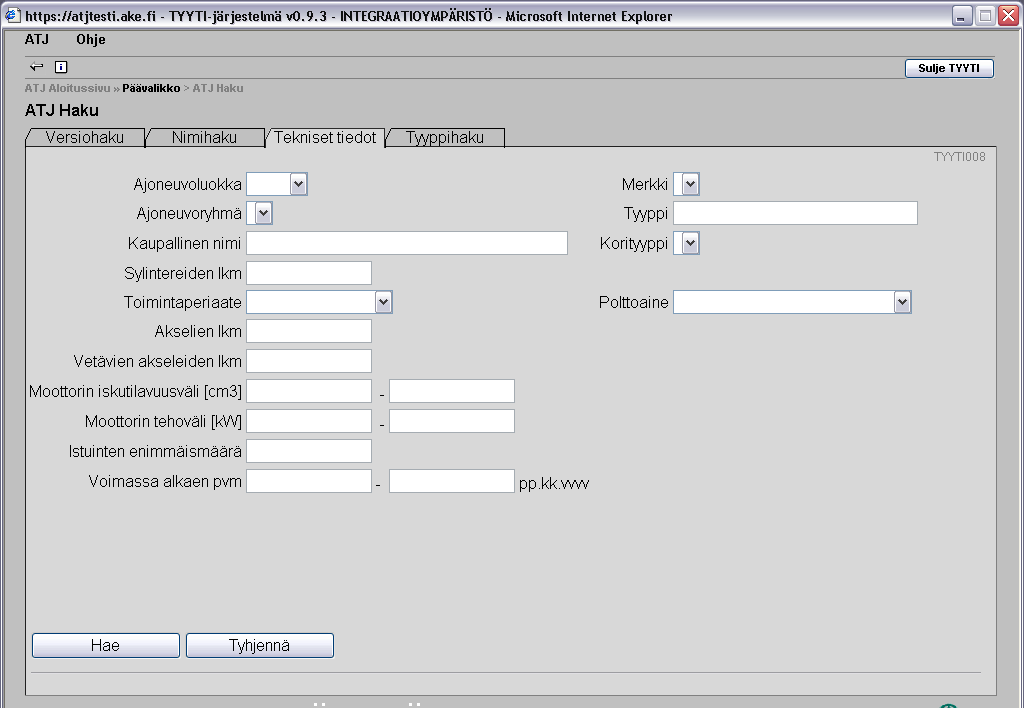

22 22 Kuva 28 Ikkuna TYYTI006 Tässä Nimihaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Voit hakea tietoja ajoneuvoluokalla, merkillä, kaupallisella nimellä ja / tai voimassaoloajalla. Kuva 29 Ikkuna TYYTI007 Tässä tekniset tiedot ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Tällä ikkunalla voit hakea tietoa teknisillä tiedoilla.

23 23 Kuva 30 Ikkuna TYYTI008

24 24 Tässä Tyyppihaku ikkuna. Ikkunalla voi hakea TYYTIssä olevia versioita, joiden tila on ratkaistu. Voit hakea tietoja ajoneuvoluokalla, merkillä, tyypillä, variantilla, versiolla ja / tai voimassaoloajalla. Kuva 31 Ikkuna TYYTI009 Ohjelmasta poistuminen TYYTI-ohjelmasta poistutaan painamalla Sulje TYYTI ( ). Poistu ATJ-järjestelmästä painamalla Kirjaudu ulos ATJ ( ). Näppäimet löytyvät näytön oikeasta yläkulmasta. Sulje vielä lopuksi selainikkuna.

25 Ylläpitoikkunat 25 Perustietojen ylläpitoikkunat (7 kpl) Valitse alasvetovalikosta merkki (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen merkin. Siirry seuraavalle välilehdelle (3). Jos haluamaasi merkkiä ei löydy alasvetovalikosta, lähetä tieto puuttuvasta merkistä osoitteeseen tallennus[at]trafi.fi Kuva 32 Ikkuna TYYTI025

26 26 Kirjoita kaupallinen nimi kenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen kaupallisen nimen. Siirry seuraavalle välilehdelle (3). Kuva 33 Ikkuna TYYTI026 Valitse ajoneuvoryhmä alasvetovalikosta (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen ajoneuvoryhmän. Versiolla voi olla enintään neljä eri ajoneuvoryhmää. Siirry seuraavalle välilehdelle (3). Jos haluamaasi ajoneuvoryhmää ei löydy alasvetovalikosta, lähetä tieto puuttuvasta ajoneuvoryhmästä osoitteeseen tallennus[at]trafi.fi. Kuva 34 Ikkuna TYYTI027

27 27 Kirjoita valmistenumeron avaimen tiedot kenttään (1) ja paina Tallenna (2). Siirry seuraavalle välilehdelle (3). Kuva 35 Ikkuna TYYTI028

28 28 Valitse valmistenumeron sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistenumeron sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 36 Ikkuna TYYTI029 Valitse valmistajan kilven sijainti alasvetovalikosta tai kirjoita se Muu sijaintikenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen muun valmistajan kilven sijainnin. Siirry seuraavalle välilehdelle (3). Kuva 37 Ikkuna TYYTI030

29 29 Valitse lisälaitteet alasvetovalikosta tai kirjoita se Muu lisälaite-kenttään (1) ja paina Lisää (2). Voit lisätä yhden tai useamman hyväksynnän mukaisen lisälaitteen. Takaisin perustietoihin pääset valitsemalla alalaidasta Perustiedot (3). Kuva 38 Ikkuna TYYTI031

30 Mittojen ylläpitoikkuna Kirjoita mittatieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Akseliväli-tiedon. Takaisin mittatietoihin pääset valitsemalla alalaidasta Mitat (2). 30 Voimansiirron ja akseleiden ylläpitoikkuna Kuva 39 Ikkuna TYYTI035 Kirjoita tieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Vaihteiden lukumäärä tiedon. Paina Voimansiirto (2). Kuva 40 Ikkuna TYYTI048

31 Pyörätuennan ja ohjauksen ylläpitoikkunat (2 kpl) Valitse akseli, kirjoita tieto kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräntuennan tyyppi ja rakenne-tiedon. Siirry seuraavalle välilehdelle (2). 31 Kuva 41 Ikkuna TYYTI051 Valitse akseli, täytä tiedot kenttiin ja paina Lisää/Päivitä (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Rengas- ja vannetiedon. Takaisin Pyörätuenta ja ohjaus ikkunalle pääset painamalla alalaidan linkkiä (2). Kuva 42 Ikkuna TYYTI052

32 Jarrujen ylläpitoikkunat (2 kpl) Valitse akseli ja pyöräjarrun tyyppi sekä kirjoita paksuus kenttään. Paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Pyöräjarrun tyyppi tiedon. Siirry seuraavalle välilehdelle (2). 32 Kuva 43 Ikkuna TYYTI055 Valitse tapa alasvetovalikosta ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Jarrujen voimanvälitys- ja tehostamistapa tiedon. Takaisin jarrutietoihin pääset painamalla alalaidan linkkiä (2). Kuva 44 Ikkuna TYYTI056

33 Koritietojen ylläpitoikkuna Kirjoita tiedot kenttään ja paina Lisää (1). Voit lisätä yhden tai useamman hyväksynnän mukaisen Istumapaikka tiedon. Takaisin jarrutietoihin pääset painamalla alalaidan linkkiä (2). 33 Kuva 45 Ikkuna TYYTI074
