VA VS VL RME VE V-TIIVISTEET

Transkriptio

1 VA VS VL RME VE V-TIIVISTEET

2 Sisällysluettelo Mikä on V-tiiviste... 2 Tekniset edut... 3 Käyttökohteita... 4 Pöly ja roiske... 4 Vesitiivisteenä... 4 Toisen tiivisteen varmistuksena... 4 Öljyroiskeet... 5 Suuret nopeudet... 5 Epäkeskisyys ja dynaaminen poikkeama... 5 Asennus... 6 Vastapinta... 6 Pienet voimahäviöt... 6 V-tiivisteiden profiilit... 7 Materiaalit... 7 Malli VA... 8 Malli VS Malli VL Malli RME Malli VE... 14

3 Mikä on V-tiiviste V-tiiviste on kokonaan kumista valmistettu tiiviste, joka asennetaan puristussovitteella, ja joka tiivistää aksiaalisesti ulkopintaa vastaan. Tämä tiivistystapa on erittäin luotettava pölyä, likaa, rasvaa, vesi- ja öljyroiskeita sekä muita aineita vastaan. V-tiivisteen rakenne voidaan jakaa kolmeen osaan: (a) tiivisterunko, (b) kartiomainen itsesäätävä tiivistehuuli ja (c) sarana. Sarana takaa joustavan yhteyden rungon ja tiivistehuulen välille. V-tiivisteen runko pysyy paikallaan akselia vasten joustavan materiaalinsa ansiosta ja se pyörii akselin mukana. Dynaaminen tiivistys saadaan aikaan joustavan huulen ja vastapinnan välille. Vastapinta voi olla laakerin rungon ulkopinta, rengaslaatta tai sopiva metallipuriste. Keskipakoisuusvoiman ansiosta V-tiiviste toimii sekä tiivisteenä että luovuttimena. Tekniset edut Alhainen kitka ja siksi matalammat voimahäviöt. Testit ovat osoittaneet, että kitkasta aiheutuvaa voimahäviötä syntyy jousitetun tiivisteen hangatessa akselia vasten. V-tiivistettä käyttämällä voidaan kitkaa vähentää. Tämä on tärkeää, varsinkin käytettäessä pieniä voimalähteitä, jolloin kitkan ylittämiseen tarvittava voima suhteessa lopulliseen tehoon on korkea. Yksinkertainen rakenne. Yleisesti ottaen tiivistepesää ei tarvita lainkaan. Akselien ei tarvitse olla hiottuja. Tiukkoja toleransseja edellyttäviä, koneistettuja osia ei tarvita. Kaksi toimintaa; tiiviste ja luovutin. Taloudelliset edut Joustava huuli ei ole kovin herkkä vahingoittumaan varastoitaessa tai urien ja muiden ulkonevien osien yli asennettaessa. Suuremmat valmistustoleranssit merkitsevät vähemmän hylättyjä osia vastapintoja koneistettaessa. Kaupalliset edut Yhtä V-tiivistemittaa voidaan käyttää useammalla kuin yhdellä akselihalkaisijamitalla. Mitat ovat osin päällekkäisiä, joten sekä metri- että tuumamittaisia tiivisteitä ei tarvitse molempia varastoida.

4 Käyttökohteita Yleinen koneteollisuus, työstökoneet, puunkäsittelykoneet, rakennus- maansiirto- ja tienrakennuskoneet, teräs- ja autoteollisuus, kodinkoneet (esim. pesukoneet), sähkömoottorit ja kytkimet, kuljettimet ja tavarankäsittelylaitteet, maatalouskoneet, merimoottorit, lastinkäsittelylaitteet, paperikoneet, teollisuus- ja tuuliturbiinivaihteet. Pöly ja vesiroiske V-tiiviste asennetaan laakeripesän ulkopuolelle. Se estää lian ja veden sisääntunkeutumisen, pitäen kuitenkin rasvan laakerilla. Kun V-tiivistettä käytetään rasvan pidätykseen, täytyy tiivisteen liike estää pidäkkeellä. Myös sivuttaistukea suositellaan, kun käytetään öljyvoitelua, tai kun kehänopeus ylittää 7-8 m/s. Vesitiivisteenä V-tiivistettä voidaan käyttää, kun se on kokonaan tai osittain vedessä. Siinä tapauksessa tiivistetty laakeri ja vuotoreikä ovat tarpeellisia. Kun käytetään tiivistämätöntä laakeria, suositellaan kahta V-tiivistettä, joiden välissä on vuotokanava. Toisen tiivisteen varmistuksena V-tiivistettä voidaan käyttää myös toisiotiivisteenä kuvan mukaisesti metallikehäisen akselitiivisteen kanssa.

5 Öljyroiskeet Kun akselin pyörimissuunta on aina sama, voidaan vastapintaan koneistaa urat, jotka saavat aikaan pumppaavan liikkeen, joka auttaa tiivistystä. Sellaisessa tapauksessa on tiiviste tuettava aksiaalisesti ja asennettava pesän öljypuolelle. Akselin pyöriessä molempiin suuntiin, voidaan tiivisteen takareunaa käyttää päätiivisteenä huulen toimiessa toisiotiivisteenä. Tässä tapauksessa on oltava vuotokanava ja kehänopeuden on oltava alle 12 m/s. Öljypinta ei saa nousta vuotokanavan yläpuolelle. Akseli on voideltava ennen asennusta. Suuret nopeudet Suurissa nopeuksissa V-tiivisteen paine vastapintaa kohti vähenee, kunnes nopeudessa n. 15 m/s huuli nousee pinnalta ja toimii kitkattomana. Nopeuden vähetessä tiiviste palautuu toimimaan kontaktitiivisteenä. Yli 8 m/s nopeuksissa V-tiiviste on tuettava aksiaalisesti ja yli 12 m/s nopeuksissa radiaalisesti. Tämä voidaan tehdä asentamalla tiiviste uraan tai asentamalla holkki tai puristusvanne kuten kuvassa. Epäkeskisyys ja dynaaminen poikkeama Poikkeuksellisen tiivistystapansa ansiosta V-tiiviste sietää jossain määrin dynaamista poikkeamaa ja tiivistää akselin epäkeskisyydestä huolimatta. Sallittavat poikkeamat riippuvat akselin halkaisijasta ja nopeudesta.

6 Asennus V-tiivisteen asennus on yksinkertaista eikä vaadi aikaa. Tiiviste venytetään ja liu utetaan akselin yli. Yksinkertaisella työkalulla, kuten ruuvitaltalla, voidaan tiiviste työntää oikeaan asemaansa. Sarja-asennuksissa voidaan tiiviste asentaa paikalleen tarkoitukseen valmistetulla työkalulla. Valittaessa V-tiivisteen mittaa, on hyvä ottaa huomioon, että FPM-materiaali vaatii huomattavasti kovemman voiman päälle venytettäessä kuin vastaavankokoinen NBR-tiiviste. Vastapinta Pinnan tulee tuntua sileältä, terävät särmät on poistettava. Aineiksi sopivat teräs, messinki ja pronssi. Voitelemattomaan kohteeseen suositellaan kuivavoitelukäsittelyä, esim. Molycote. Voideltuihin kohteisiin voidaan käyttää pehmeämpiä metalleja, metalliseoksia ja valumetalleja. Kovia muoveja voidaan myös käyttää, kun varmistutaan siitä, että syntyvä kitkalämpö ei nouse liian korkeaksi. Pinnanviimeistely Nopeus µm Ra m/s 0,4-0,8 > 10 0,8-1, ,6-2, ,0-2,5 < 1 Voimahäviöt ovat pieniä Tiivistyshuulen paine vastapintaa kohtaan on hyvin pieni. Tuloksena on alhainen voimahäviö ja pieni lämmön nousu. Yli 12 m/s kehänopeuksilla kitka alenee.

7 V-tiivisteiden profiilit - Malli VA - Suora takareuna - Yleiskäyttöön - Ø Malli VS - Vino takareuna - 50% enemmän asennusleveyttä kuin mallissa VA - Ø Malli VL - Kapea profiili - Sopii ahtaaseen tilaan - Ø Malli RME - VE-mallista kevennetty - Mahdollisuus kiristyspannan käyttöön - Ø Malli VE - Vaativiin kohteisiin - Profiilissa pidennetty huuli, joka sallii suuremman aksiaalisen liikkeen - Ø MATERIAALIT Nitriilikumi NBR Fluorikumi FPM Kuvaus Nitriilikumilla on hyvä mineraali- ja kasviperäisten öljyjen kesto, kulutuskestävyys ja joustavuus. Materiaali sopii käytettäväksi myös epäorgaanisten, emäksien ja happojen kanssa, edellyttäen, että liuokset ovat laimeita ja lämpötilat kohtuullisia. Fluorikumi sopii käytettäväksi nimenomaan korkeissa lämpötiloissa ja se kestää hyvin öljyjä, polttoaineita ja liuottimia. Sitä ei suositella käytettäväksi alhaisten molekyylipainoisten estereiden, eettereiden, ketonien tai aminien kanssa. Sopii erinomaisesti kohteisiin, joissa muut elastomeerit kuluvat tai haurastuvat nopeasti. Varoitus: Palava FPM-kumi muodostaa myrkyllistä kaasua. Palanutta FPMkumia on käsiteltävä kuten syövyttävää ainetta. Lämpötila-alue C C Kovuus 73 Shore A ± 5 75 Shore A ± 5 Ominaispaino 1,225 g/cm³ 2,160 g/cm³ Maks. käyttönopeus 12 m/s 40 m/s Jäännöspuristuma 13% 70 h:n jälkeen 175 C:ssa 19% 70 h:n jälkeen 175 C:ssa ASTM D 395B/I ASTM D 395B/I Vetolujuus 15,5 Mpa 14 Mpa Murtovenymä 295 % 180 % Valmistajat 200 mm asti SOG, Taiwan 200 mm asti F.lli Paris, Italia yli 200 mm ATS, Italia yli 200 mm ATS,Italia Toimitamme V-tiivisteitä ainoastaan muottitavarana, emme toimita laikaan vulkanoituja tai liimattuja V-tiivisteitä. Suuret V-tiivisteet toimitetaan ATS:n yksittäisissä kartonkipakkauksissa.

8 Malli VA H1 H h W d 2 C d 1 d D Tyyppi C d D W h H d2 d1 H VA - 3 2,7-3,5 2,5 5,5 1,5 2,1 3,0 C + 1 C + 4 2,5 ± 0,3 VA - 4 3,5-4,5 3,2 7,2 2 2,4 3,7 C + 1 C + 6 3,0 ± 0,4 VA - 5 4,5-5, ,4 3,7 C + 1 C + 6 3,0 ± 0,4 VA - 6 5,5-6, ,4 3,7 C + 1 C + 6 3,0 ± 0,4 VA - 7 6,5-8, ,4 3,7 C + 1 C + 6 3,0 ± 0,4 VA - 8 8,0-9, ,4 3,7 C + 1 C + 6 3,0 ± 0,4 VA ,5-11, ,4 5,5 C + 2 C + 9 4,5 ± 0,6 VA ,5-12,5 10,5 16,5 3 3,4 5,5 C + 2 C + 9 4,5 ± 0,6 VA ,5-15,5 12,5 18,5 3 3,4 5,5 C + 2 C + 9 4,5 ± 0,6 VA ,5-17, ,4 5,5 C + 2 C + 9 4,5 ± 0,6 VA , ,4 5,5 C + 2 C + 9 4,5 ± 0,6 VA ,7 7,5 C + 2 C ,0 ± 0,8 VA ,7 7,5 C + 2 C ,0 ± 0,8 VA ,7 7,5 C + 2 C ,0 ± 0,8 VA ,7 7,5 C + 3 C ,0 ± 0,8 VA ,7 7,5 C + 3 C ,0 ± 0,8 VA ,7 7,5 C + 3 C ,0 ± 0,8 VA ,7 7,5 C + 3 C ,0 ± 0,8 VA ,7 7,5 C + 3 C ,0 ± 0,8 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,5 9,0 C + 3 C ,0 ± 1,0 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,8 11,0 C + 4 C ,0 ± 1,2 VA ,9 12,8 C + 4 C ,5 ± 1,5 VA ,9 12,8 C + 4 C ,5 ± 1,5 VA ,9 12,8 C + 4 C ,5 ± 1,5

9 Tyyppi C d D W h H d2 d1 H1 VA ,9 12,8 C + 4 C ,5 ± 1,5 VA ,9 12,8 C + 4 C ,5 ± 1,5 VA ,0 14,5 C + 5 C ,0 ± 1,8 VA ,0 14,5 C + 5 C ,0 ± 1,8 VA ,0 14,5 C + 5 C ,0 ± 1,8 VA ,0 14,5 C + 5 C ,0 ± 1,8 VA ,0 14,5 C + 5 C ,0 ± 1,8 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0 VA ,3 25,0 C + 10 C ,0 ± 4,0

10 Malli VS H1 H h W d 2 C d d D 1 Tyyppi C d D W h H d2 d1 H1 VS - 5 4,5-5, ,9 5,2 C + 1 C + 6 4,5 ± 0,4 VS - 6 5,5-6, ,9 5,2 C + 1 C + 6 4,5 ± 0,4 VS - 7 6,5-8, ,9 5,2 C + 1 C + 6 4,5 ± 0,4 VS - 8 8,0-9, ,9 5,2 C + 1 C + 6 4,5 ± 0,4 VS ,5-11, ,6 7,7 C + 2 C + 9 6,7 ± 0,6 VS ,5-13,5 10,5 16,5 3 5,6 7,7 C + 2 C + 9 6,7 ± 0,6 VS ,5-15,5 12,5 18,5 3 5,6 7,7 C + 2 C + 9 6,7 ± 0,6 VS ,5-17, ,6 7,7 C + 2 C + 9 6,7 ± 0,6 VS ,5-19, ,6 7,7 C + 2 C + 9 6,7 ± 0,6 VS ,0-21, ,9 10,5 C + 2 C ,0 ± 0,8 VS ,9 10,5 C + 2 C ,0 ± 0,8 VS ,9 10,5 C + 2 C ,0 ± 0,8 VS ,9 10,5 C + 3 C ,0 ± 0,8 VS ,9 10,5 C + 3 C ,0 ± 0,8 VS ,9 10,5 C + 3 C ,0 ± 0,8 VS ,9 10,5 C + 3 C ,0 ± 0,8 VS ,9 10,5 C + 3 C ,0 ± 0,8 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,5 13,0 C + 3 C ,0 ± 1,0 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2 VS ,3 15,5 C + 4 C ,5 ± 1,2

11 Tyyppi C d D W h H d2 d1 H1 VS ,1 18,0 C + 4 C ,5 ± 1,5 VS ,1 18,0 C + 4 C ,5 ± 1,5 VS ,1 18,0 C + 4 C ,5 ± 1,5 VS ,1 18,0 C + 4 C ,5 ± 1,5 VS ,1 18,0 C + 4 C ,5 ± 1,5 VS ,0 20,5 C + 5 C ,0 ± 1,8 VS ,0 20,5 C + 5 C ,0 ± 1,8 VS ,0 20,5 C + 5 C ,0 ± 1,8 VS ,0 20,5 C + 5 C ,0 ± 1,8 VS ,0 20,5 C + 5 C ,0 ± 1,8 Malli VL H1 H h W 3x45 d2 C d1 d D Tyyppi C d Tyyppi C d VL VL VL VL VL VL VL VL VL VL VL VL VL VL VL VL VL VL VL Kaikki mitat eivät ole varasto-ohjelmassamme. VL VL VL VL VL

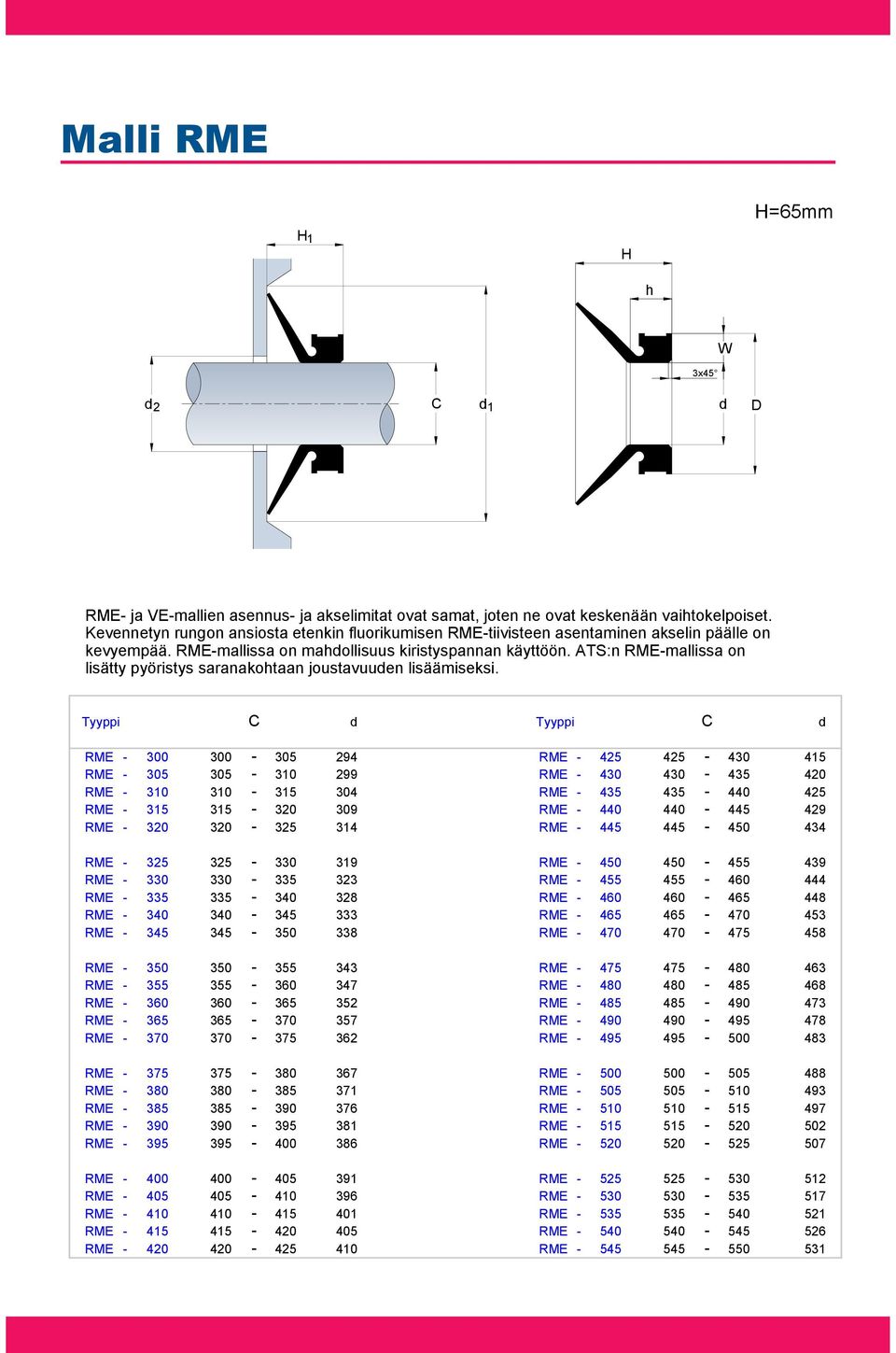

12 Malli RME H1 H H=65mm h W 3x45 d 2 C d 1 d D RME- ja VE-mallien asennus- ja akselimitat ovat samat, joten ne ovat keskenään vaihtokelpoiset. Kevennetyn rungon ansiosta etenkin fluorikumisen RME-tiivisteen asentaminen akselin päälle on kevyempää. RME-mallissa on mahdollisuus kiristyspannan käyttöön. ATS:n RME-mallissa on lisätty pyöristys saranakohtaan joustavuuden lisäämiseksi. Tyyppi C d Tyyppi C d RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME

13 Tyyppi C d Tyyppi C d RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME RME Kaikki mitat eivät ole varasto-ohjelmassamme. RME Täydennämme varasto-ohjelmaamme koko ajan. RME RME RME RME RME

14 Malli VE H1 H H=65mm h W 3x45 d 2 C d 1 d D VE- ja RME-mallien asennus- ja akselimitat ovat samat, joten ne ovat keskenään vaihtokelpoiset. Tyyppi C d Tyyppi C d VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE

15 Tyyppi C d Tyyppi C d VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE VE Kaikki mitat eivät ole varasto-ohjelmassamme. VE Täydennämme varasto-ohjelmaamme koko ajan. VE VE VE VE VE
