1 1 Muoviputken liittimet, kiristysliitos Kotimainen, tyyppihyväksytty HELA-muoviputkenliitin on tarkoitettu kiinteistöjen kylmävesitaan korkealaatuista sinkkikadonkestävää erikois- HELA-liittimien raaka-aineena käytetään ainoaslaitteistoihin asennettavien, standardin SFS-EN messinkiä, joka estää syöpymisen myös erittäin ISO mukaisten PE-putkien liittämiseen. aggressiivisissa käyttöolosuhteissa. HELA-liittimiä voidaan turvallisesti käyttää paine- tai imu- HELA-liittimet soveltuvat juomavesikäyttöön. putkistoissa sekä liittimet voidaan hyväksytysti ja HELA-liitin on suunniteltu luotettavaksi ja toimintavarmaksi erityisesti vaikeissa Pohjoismaisistoihin. Lisätietoja asennusohjeissa sekä yleisissä turvallisesti asentaa maahan asennettaviin putkissa asennus- ja käyttöolosuhteissa. Yksinkertaisen rakenteensa ansiosta liitin on erittäin helppo HELA käyttö- ja turvallisuusohjeissa. asentaa ja purkaa. Liitos on ehdottoman tiivis sekä kestää vetoa ja rasitusta. Tyyppihyväksyntä: ISO mukaisesti PE-putkien liittämiseen käyttövesijärjestelmissä. Paineluokka: PN10 Materiaali: CC752S / CW602N / CW617N (CEN/TS 13388) Mitoitus: SFS-EN Kierteet: ISO228 (SFS-EN ) Sinkkikadonkestävyys: SFS-EN ISO 6509 Tiiveys ylipaineessa: SFS-EN 715 Tiiveys taivutuksessa: SFS-EN 713 Vetokuormitus: SFS-EN 712

2 100 Tukiholkki 130 Supistusliitin 1. Mutteri 2. Kiristysrengas 3. Supistusliittimen runko 3. Supistettavan liittimen runko Supistusliittimen runko tiivistyy O-renkaalla. Kiristysavain HELA 140 kaikille supistusliittimille x 2, x 2, x 3, x 4, x 3, x 5, mm mm mm mm mm mm Kiristysrengas mm mm Suoraliitin ulkokierre mm mm mm mm mm mm mm mm ¾" x 32 mm " x 25 mm " x 32 mm " x 40 mm "¼ x 25 mm "¼ x 32 mm "¼ x 40 mm "½ x 32 mm "½ x 40 mm "½ x 50 mm "½ x 63 mm " x 32 mm " x 40 mm " x 50 mm " x 63 mm " x 75 mm "½ x 75 mm " x 90 mm 3 1 Muoviputken liittimet, kiristysliitos

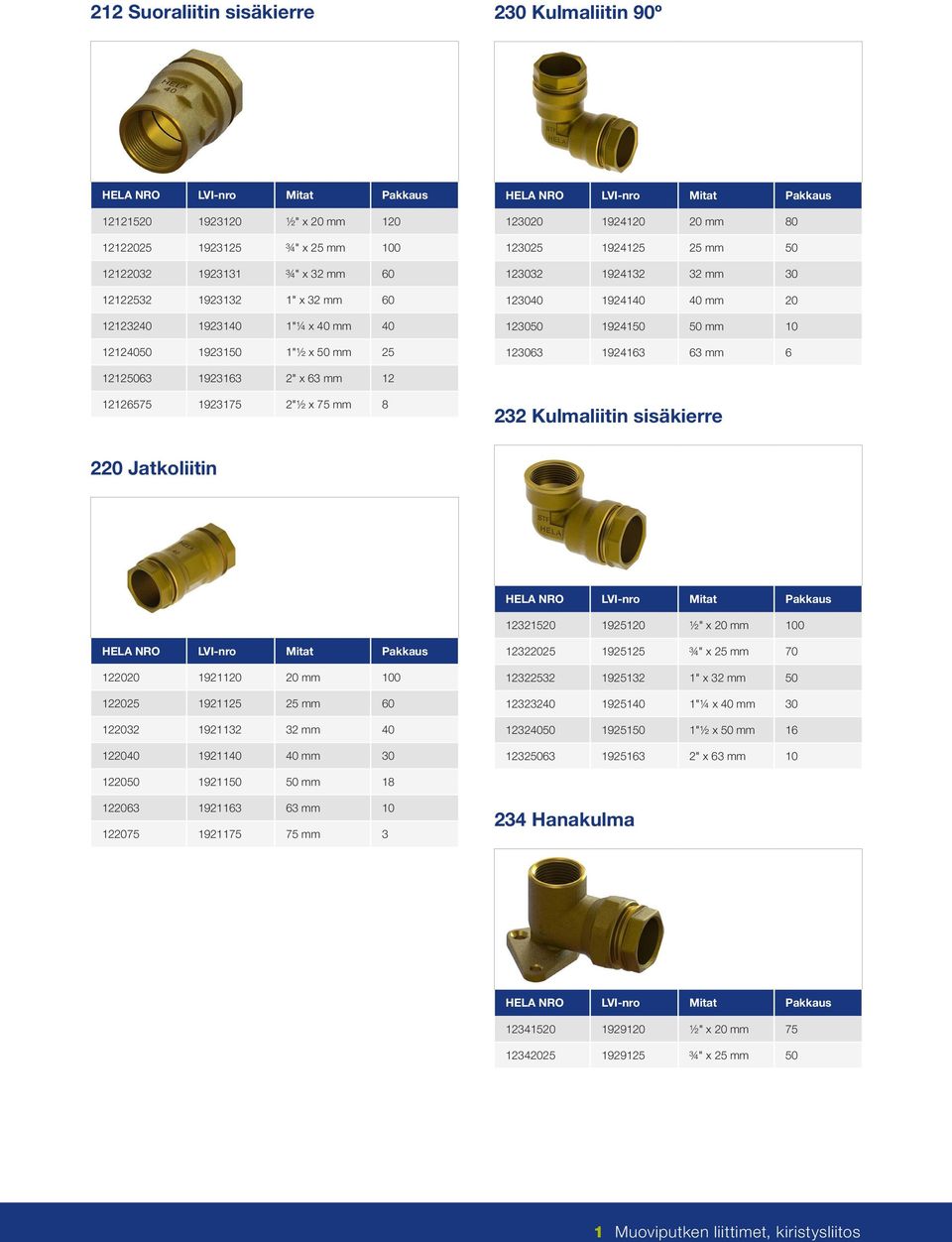

3 212 Suoraliitin sisäkierre 230 Kulmaliitin 90º ½" x 20 mm ¾" x 25 mm ¾" x 32 mm " x 32 mm "¼ x 40 mm "½ x 50 mm mm mm mm mm mm mm " x 63 mm "½ x 75 mm Kulmaliitin sisäkierre 220 Jatkoliitin ½" x 20 mm mm mm mm mm ¾" x 25 mm " x 32 mm "¼ x 40 mm "½ x 50 mm " x 63 mm mm mm mm Hanakulma ½" x 20 mm ¾" x 25 mm 50

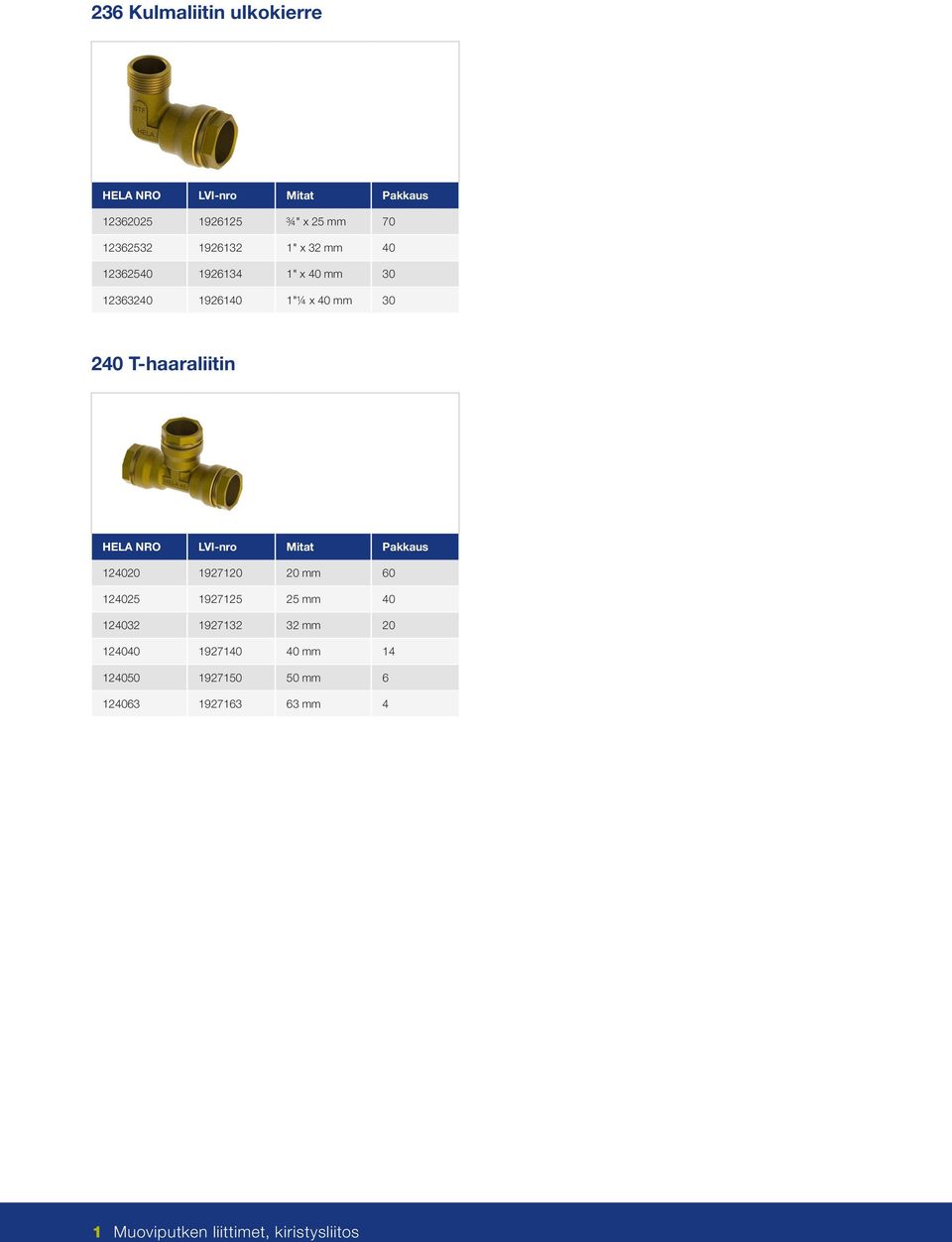

4 236 Kulmaliitin ulkokierre ¾" x 25 mm " x 32 mm " x 40 mm "¼ x 40 mm T-haaraliitin mm mm mm mm mm mm 4 1 Muoviputken liittimet, kiristysliitos

5 Asennusohje: Muoviputken liittimet, kiristysliitos HELA-liitin on suunniteltu luotettavaksi ja toimintavarmaksi erityisesti vaikeissa Pohjoismaisissa asennus- ja käyttöolosuhteissa. Yksinkeraisen rakenteensa ansiosta liitin on erittäin helppo asentaa ja purkaa. Liitos on vetoa kestävä. Liittimen raaka-aine on korkealuokkainen sinkkikadonkestävä erikoismessinki (cc752s) ja liittimet voidaan asentaa maahan asennettaviin putkistoihin. Käyttötarkoitus ja soveltuvuus Tyyppihyväksytty HELA-muoviputkenliitin on tarkoitettu kiinteistöjen kylmävesilaitteistoihin asennettavien, standardin SFS-EN ISO mukaisten PE-putkien liittämiseen. HELA-liittimet soveltuvat juomavesikäyttöön. Voidaan käyttää paine- ja imupuolella. Tukiholkin käyttö on suositeltavaa, mutta EI pakollista. Asennusohje Tekniset tiedot Tyyppihyväksyntä: ISO mukaisesti PE-putkien liittämiseen käyttövesijärjestelmissä. Paineluokka: PN10 Materiaali: CC752S / CW602N / CW617N (CEN/TS 13388) Mitoitus: SFS-EN Kierteet: ISO228 (SFS-EN ) Sinkkikadonkestävyys: SFS-EN ISO 6509 Tiiveys ylipaineessa: SFS-EN 715 Tiiveys taivutuksessa: SFS-EN 713 Vetokuormitus: SFS-EN 712 Katkaise putki suoraan, poista purseet ja viistä putken ulkoreunaa (viistetyökalu HELA nro ). Mittaa liittimen sisään menevän putken pituus ja merkitse se putkeen. Oikein kiristynyt rengas taipuu symmetrisesti etuosastaan putkeen. Käytettäessä tukiholkkia rengas tunkeutuu hiukan syvemmälle putkeen, koska se ei pääse pakenemaan edellä. Liitos voidaan aina avata ja kiristää pitävästi uudelleen samaan kohtaan, jos rengas on naarmuton. Jos liitos joudutaan avaamaan useasti (esim. vesiautomaatit), voi tiiveyttä parantaa kiertämällä renkaan ympärille pari kierrosta PTFE teippiä. Älä avaa mutteria (B). Työnnä putki liittimen pohjaan ja putkessa olevaan merkkiin (A) asti. Liitintä kiristettäessä varmistu, että putki pysyy pohjassa koko ajan. Kiristä mutteri, kunnes mutterin laippa on kiinni rungossa (B). Käytettäessä tukiholkkia mutteri voi jäädä n. 1 mm auki rungosta.
