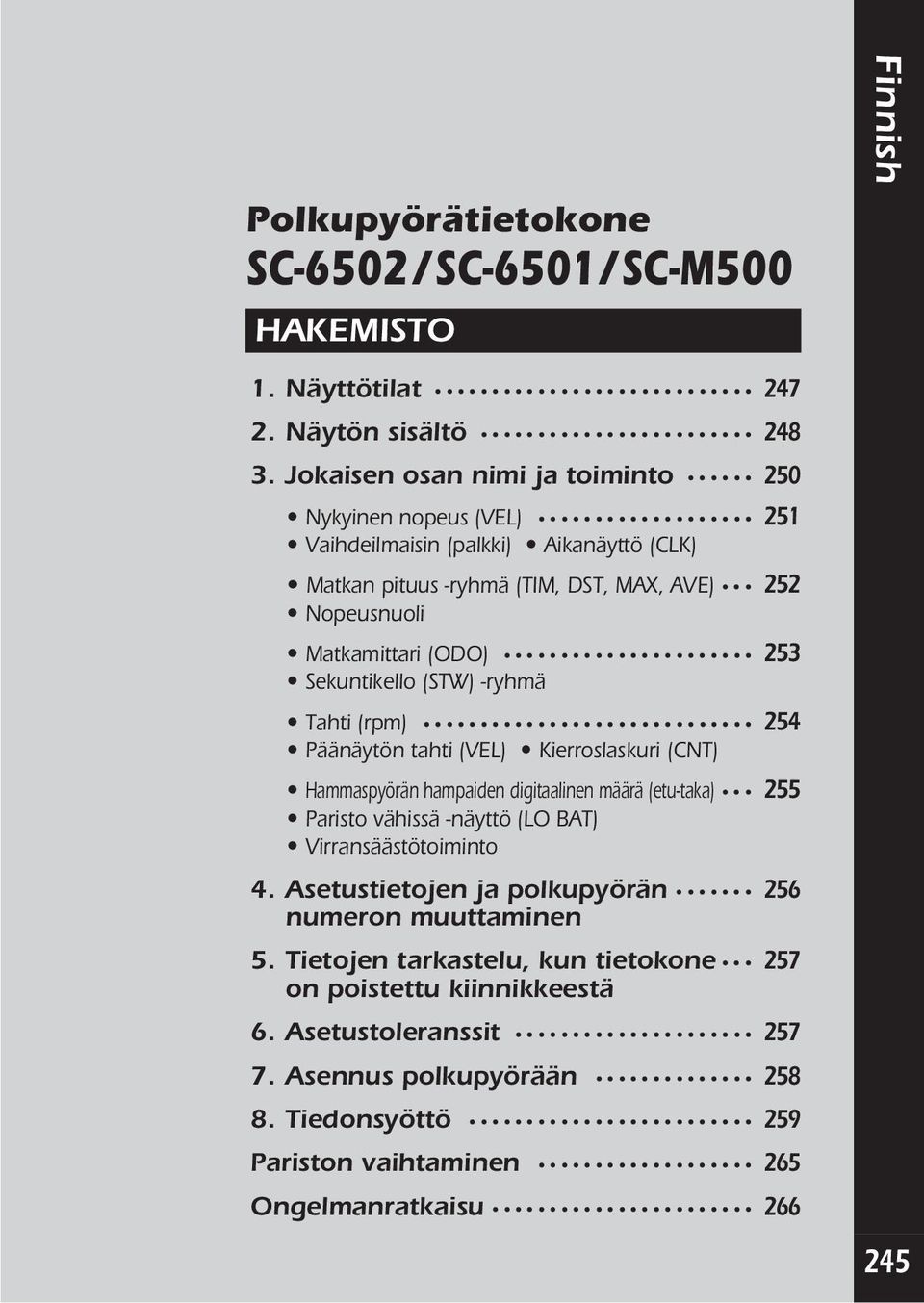

1 Polkupyörätietokone SC-6502 / SC-6501/ SC-M500 HAKEMISTO Finnish 1. Näyttötilat Näytön sisältö Jokaisen osan nimi ja toiminto 250 Nykyinen nopeus (VEL) 251 Vaihdeilmaisin (palkki) Aikanäyttö (CLK) Matkan pituus -ryhmä (TIM, DST, MAX, AVE) 252 Nopeusnuoli Matkamittari (ODO) 253 Sekuntikello (STW) -ryhmä Tahti (rpm) 254 Päänäytön tahti (VEL) Kierroslaskuri (CNT) Hammaspyörän hampaiden digitaalinen määrä (etu-taka) 255 Paristo vähissä -näyttö (LO BAT) Virransäästötoiminto 4. Asetustietojen ja polkupyörän 256 numeron muuttaminen 5. Tietojen tarkastelu, kun tietokone 257 on poistettu kiinnikkeestä 6. Asetustoleranssit Asennus polkupyörään Tiedonsyöttö 259 Pariston vaihtaminen 265 Ongelmanratkaisu

2 VAROITUS Älä kiinnitä kaikkea huomiotasi tietokoneeseen polkupyörällä ajamisen aikana, muuten seurauksena saattaa olla onnettomuus. Tekniset tiedot Mittari SC-6502 SC-6501 / SC-M500 Kiinnike/anturiyksikkö SM-SC70 SM-6501 SM-6501-MD SM-6501-M STI-kahva ST-7800 ST-6600 ST-6603 ST-7700-C ST-6510 ST-5500-CA ST-4400 ST-3300/3303 ST-M510 SL-M510 ST-M952 SL-M952 ST-M750 SL-M750 ST-M570 SL-M570 HUOMAA; * Pääyksikön muisti tyhjennetään all clear (tyhjennä kaikki) (AC) - painikkeella. * Älä koskaan pura pääyksikköä, sillä sitä ei voi purkaa. * Pääyksikkö on täysin vedenpitävä. Älä kuitenkaan tarkoituksella upota sitä veteen. * Vältä pääyksikön altistamista erittäin kuumille sääolosuhteille. * Käsittele yksikköä varovaisesti äläkä altista sitä iskuille. * Älä puhdista pääyksikköä tai sen antureita ohentimella tai muilla liuotinaineilla. Tällaiset aineet voivat hajottaa osien kotelot. * Puhdista tällaiset osat pyyhkimällä ne veden ja neutraalin puhdistusaineen mietoon sekoitukseen kastetulla kankaalla. * Jos SM-6501/M/MD-mallia käytetään yhdessä toisen valmistajan LEDlampun kanssa, nopeusmittaustoiminto ei välttämättä toimi oikein. Jos käytät toisen valmistajan LED-lamppua, on suositeltavaa käyttää SM RS-mallia. 246

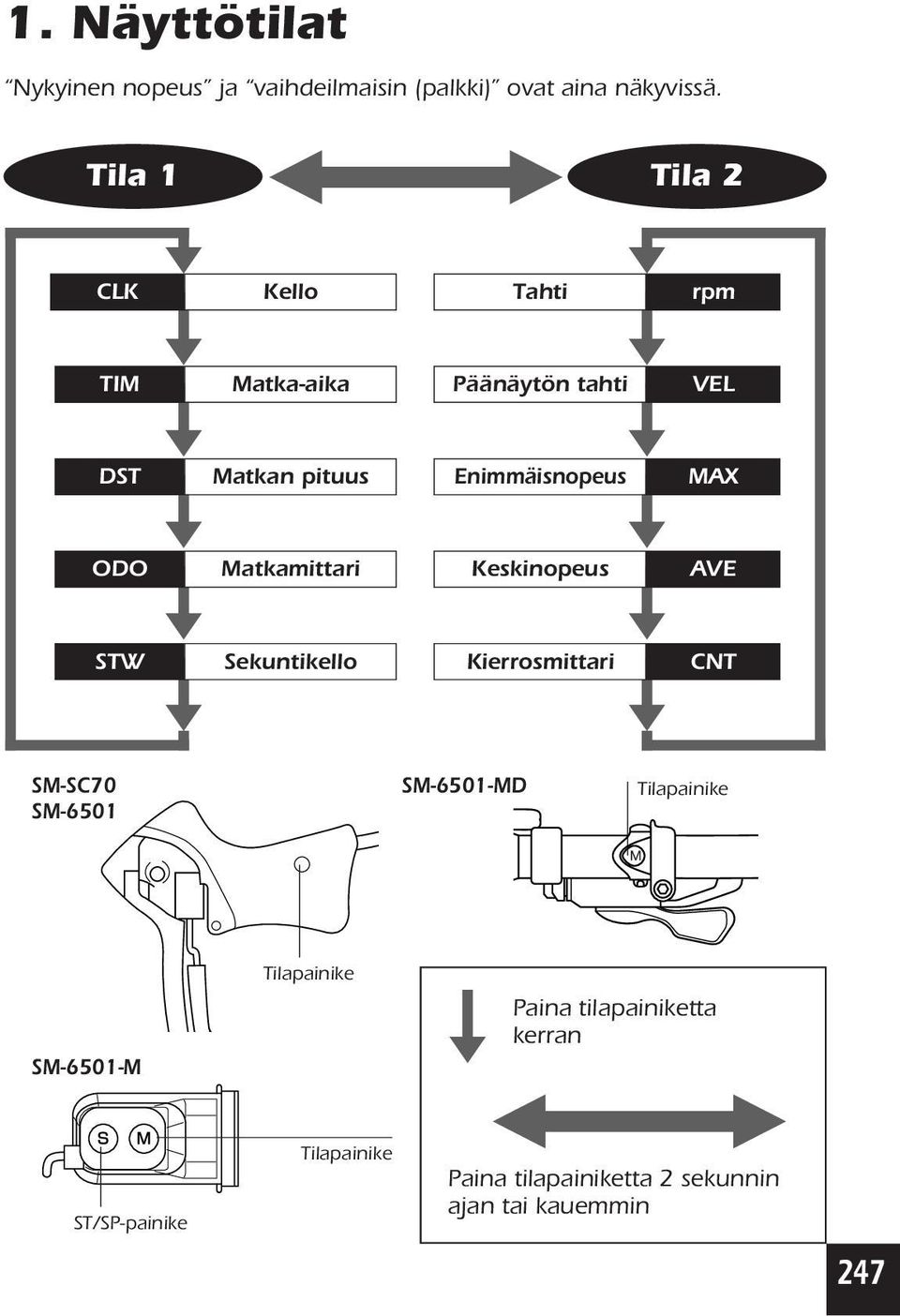

3 1. Näyttötilat Nykyinen nopeus ja vaihdeilmaisin (palkki) ovat aina näkyvissä. Tila 1 Tila 2 CLK Kello Tahti rpm TIM Matka-aika Päänäytön tahti VEL DST Matkan pituus Enimmäisnopeus MAX ODO Matkamittari Keskinopeus AVE STW Sekuntikello Kierrosmittari CNT SM-SC70 SM-6501 SM-6501-MD Tilapainike SM-6501-M Tilapainike Paina tilapainiketta kerran ST/SP-painike Tilapainike Paina tilapainiketta 2 sekunnin ajan tai kauemmin 247

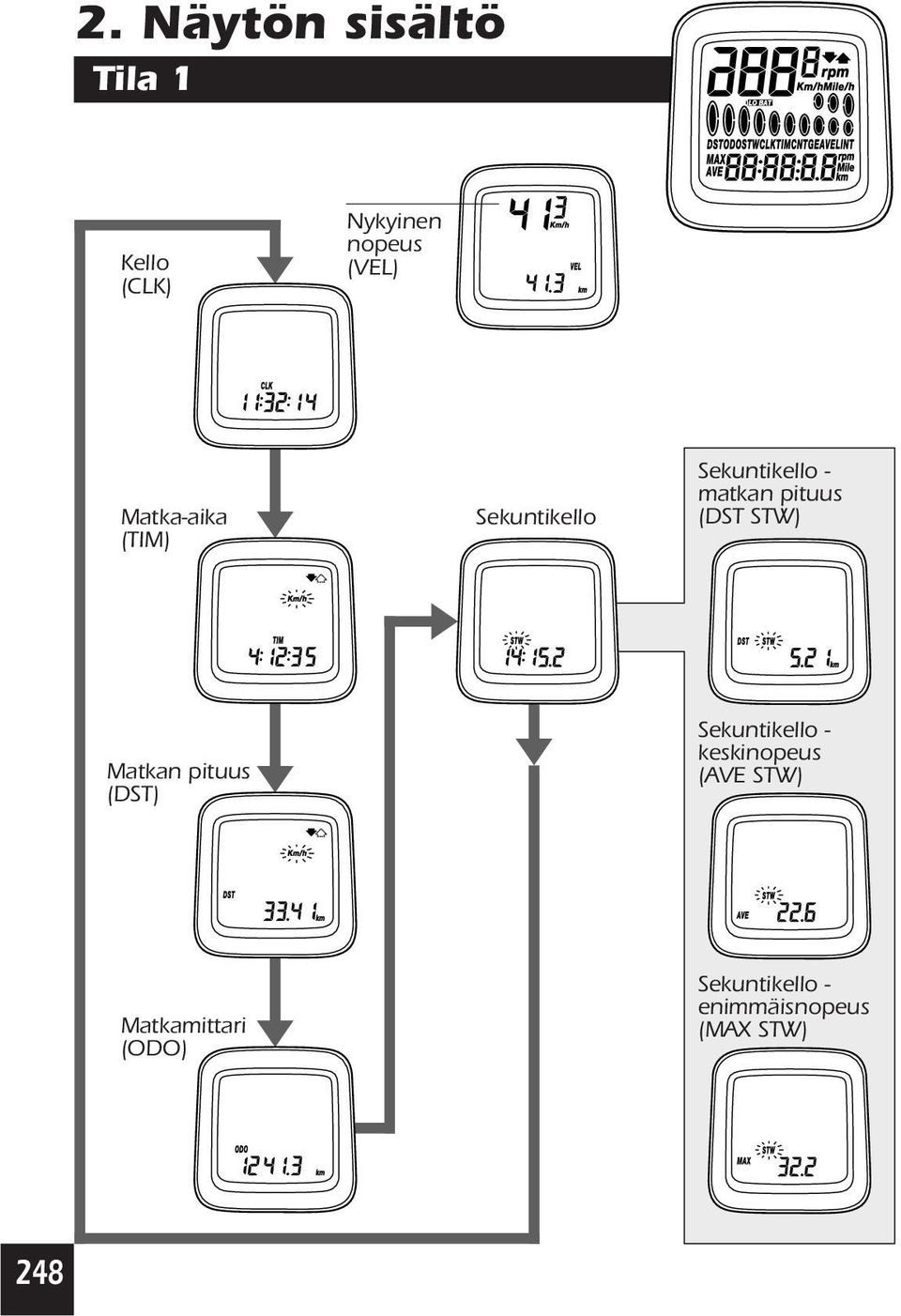

4 2. Näytön sisältö Tila 1 Kello (CLK) Nykyinen nopeus (VEL) Matka-aika (TIM) Sekuntikello Sekuntikello - matkan pituus (DST STW) Matkan pituus (DST) Sekuntikello - keskinopeus (AVE STW) Matkamittari (ODO) Sekuntikello - enimmäisnopeus (MAX STW) 248

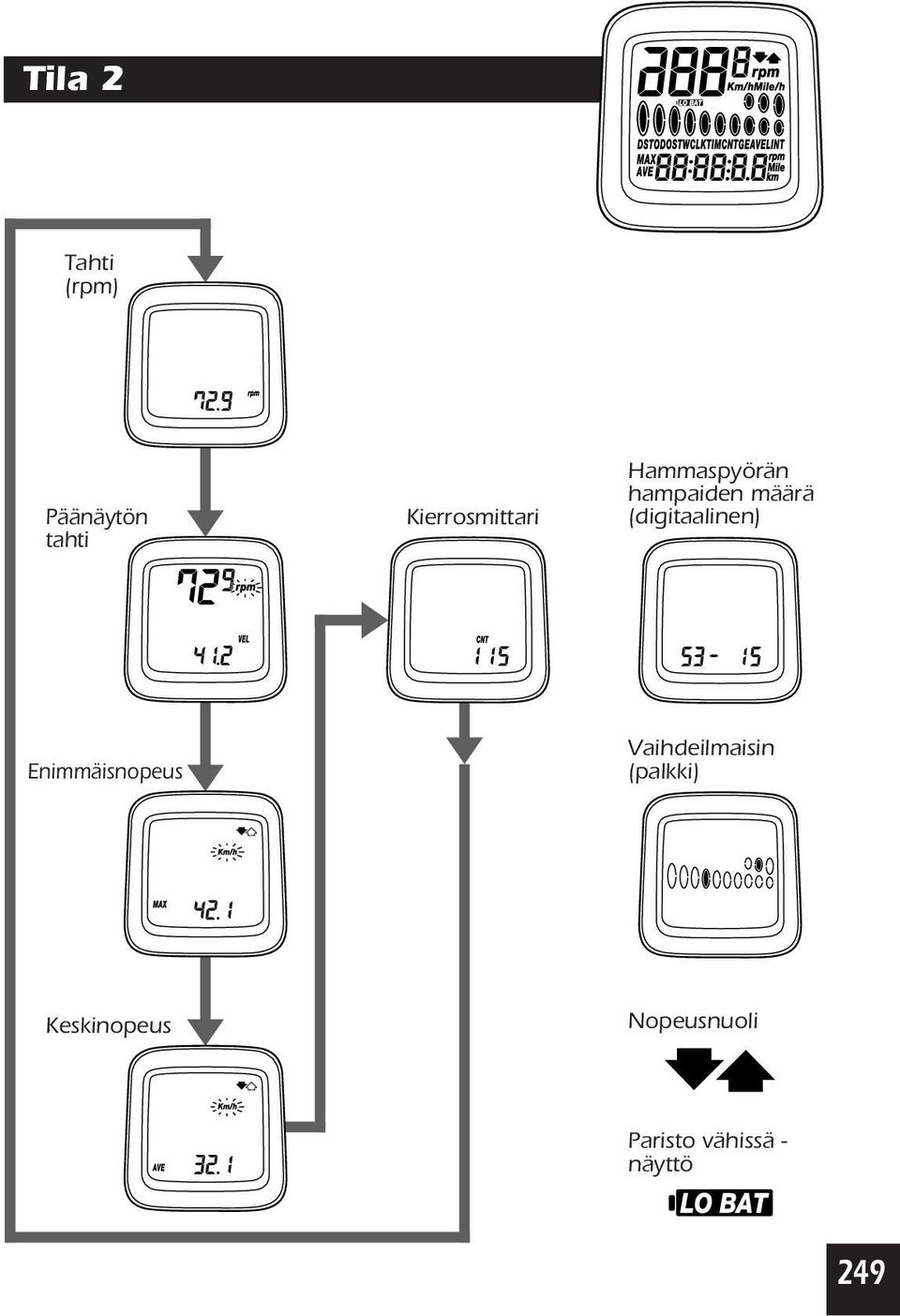

5 Tila 2 Tahti (rpm) Päänäytön tahti Kierrosmittari Hammaspyörän hampaiden määrä (digitaalinen) Enimmäisnopeus Vaihdeilmaisin (palkki) Keskinopeus Nopeusnuoli Paristo vähissä - näyttö 249

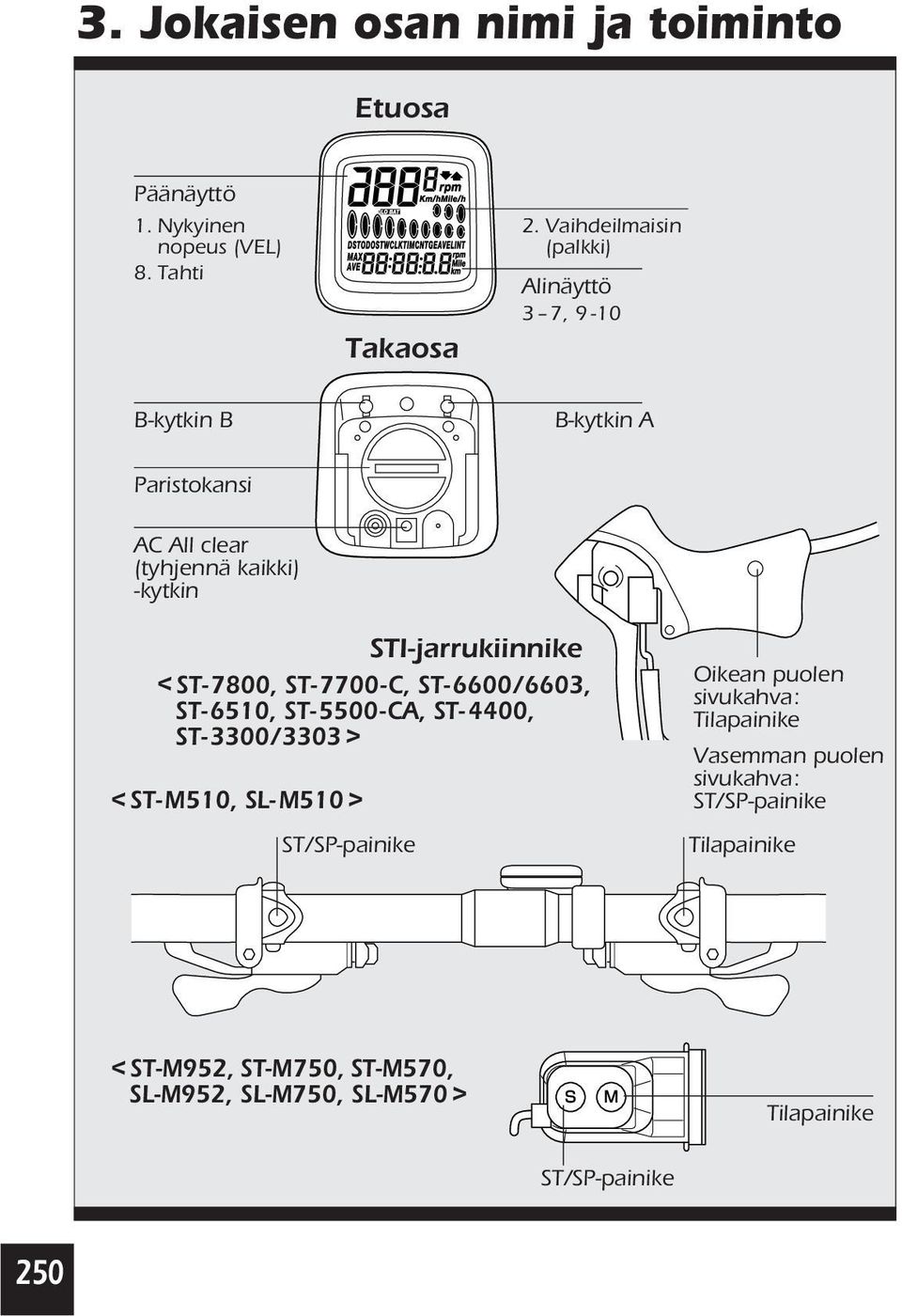

6 3. Jokaisen osan nimi ja toiminto Etuosa Päänäyttö 1. Nykyinen nopeus (VEL) 8. Tahti Takaosa 2. Vaihdeilmaisin (palkki) Alinäyttö 3-7, 9-10 B-kytkin B B-kytkin A Paristokansi AC All clear (tyhjennä kaikki) -kytkin STI-jarrukiinnike < ST- 7800, ST C, ST- 6600/6603, ST- 6510, ST CA, ST- 4400, ST- 3300/3303 > < ST- M510, SL- M510 > ST/SP-painike Oikean puolen sivukahva: Tilapainike Vasemman puolen sivukahva: ST/SP-painike Tilapainike < ST-M952, ST-M750, ST-M570, SL-M952, SL-M750, SL-M570 > Tilapainike ST/SP-painike 250

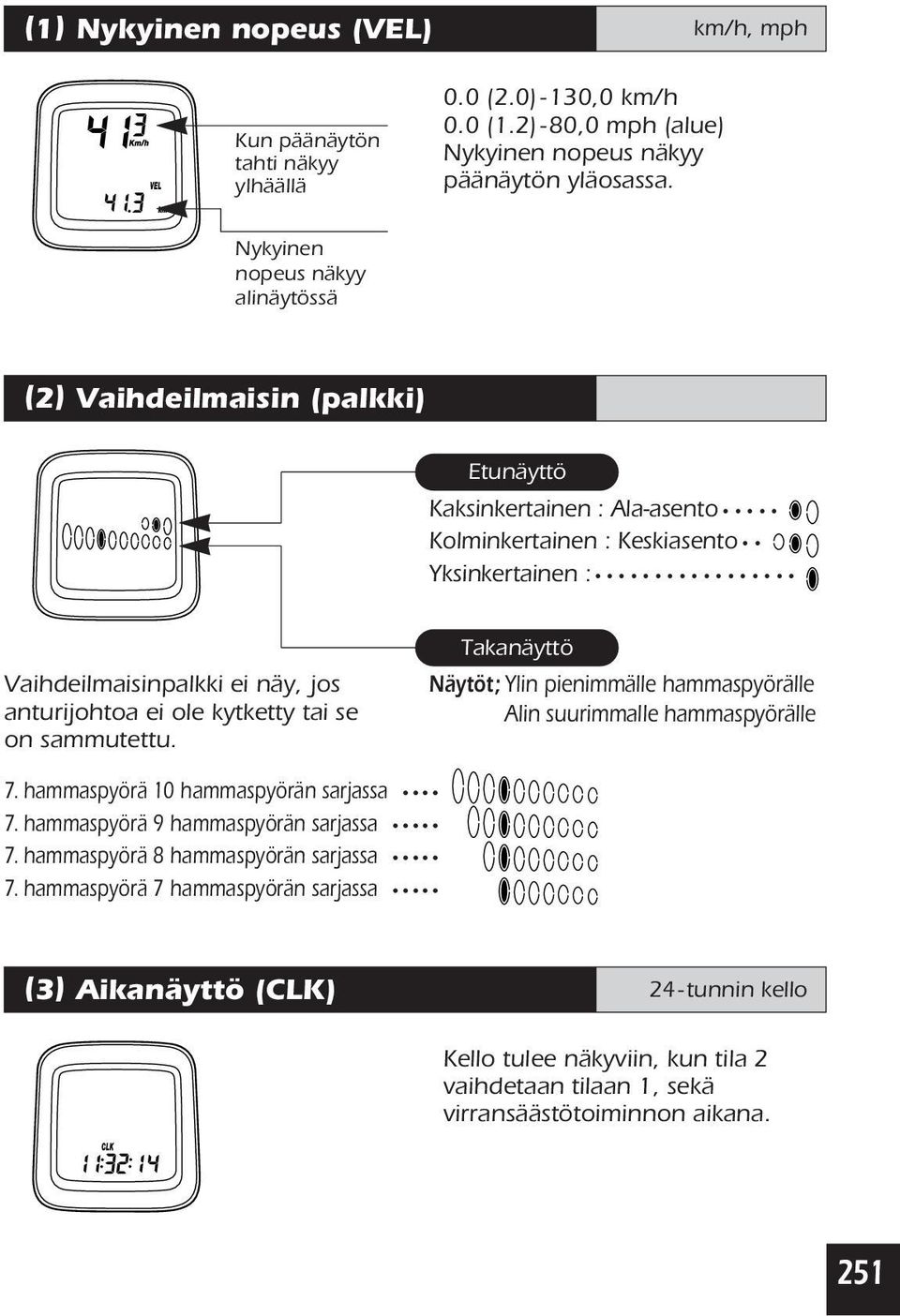

7 (1) Nykyinen nopeus (VEL) km/h, mph Kun päänäytön tahti näkyy ylhäällä 0.0 (2.0)-130,0 km/h 0.0 (1.2)-80,0 mph (alue) Nykyinen nopeus näkyy päänäytön yläosassa. Nykyinen nopeus näkyy alinäytössä (2) Vaihdeilmaisin (palkki) Etunäyttö Kaksinkertainen : Ala-asento Kolminkertainen : Keskiasento Yksinkertainen : Vaihdeilmaisinpalkki ei näy, jos anturijohtoa ei ole kytketty tai se on sammutettu. Takanäyttö Näytöt; Ylin pienimmälle hammaspyörälle Alin suurimmalle hammaspyörälle 7. hammaspyörä 10 hammaspyörän sarjassa 7. hammaspyörä 9 hammaspyörän sarjassa 7. hammaspyörä 8 hammaspyörän sarjassa 7. hammaspyörä 7 hammaspyörän sarjassa (3) Aikanäyttö (CLK) 24-tunnin kello Kello tulee näkyviin, kun tila 2 vaihdetaan tilaan 1, sekä virransäästötoiminnon aikana. 251

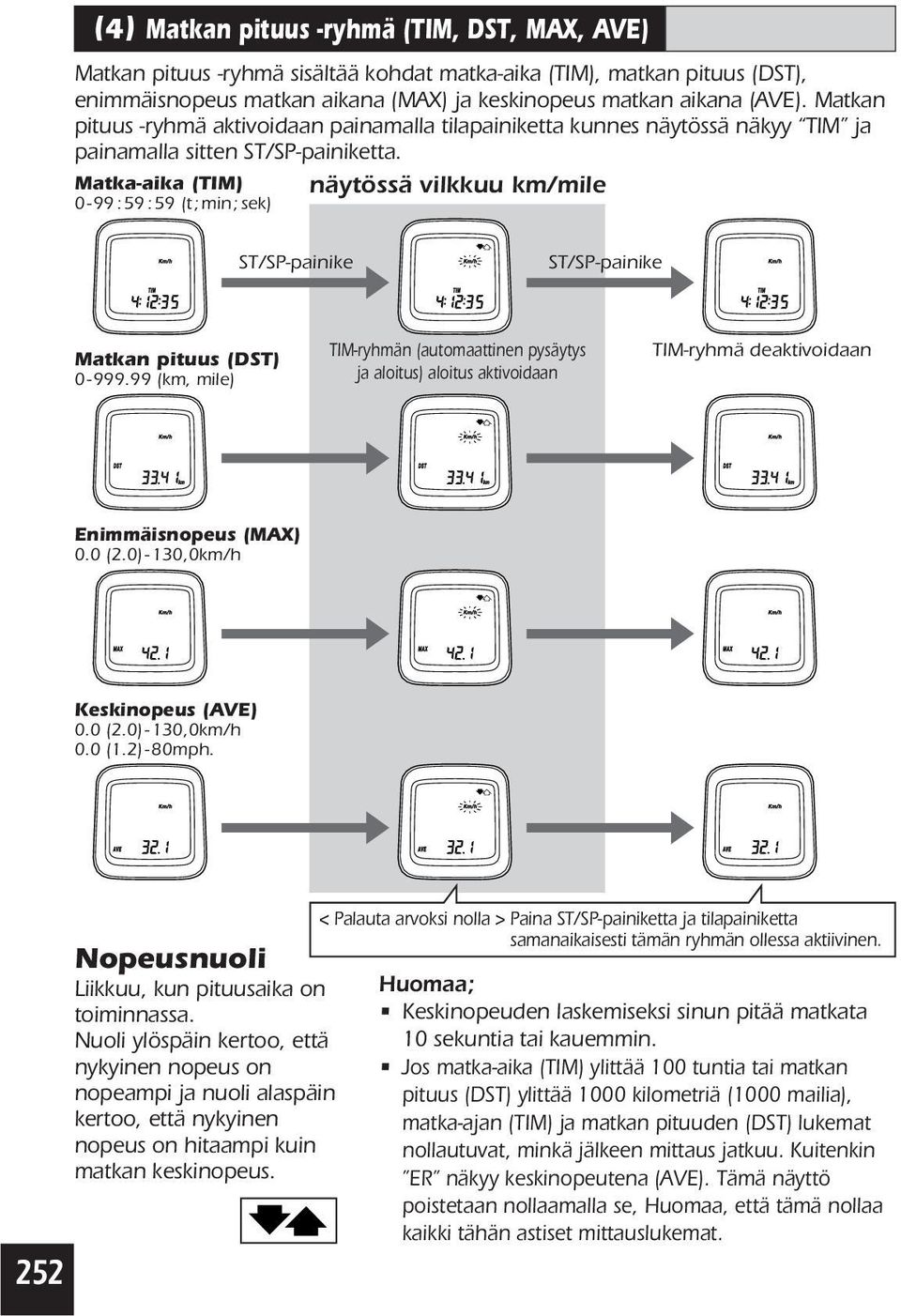

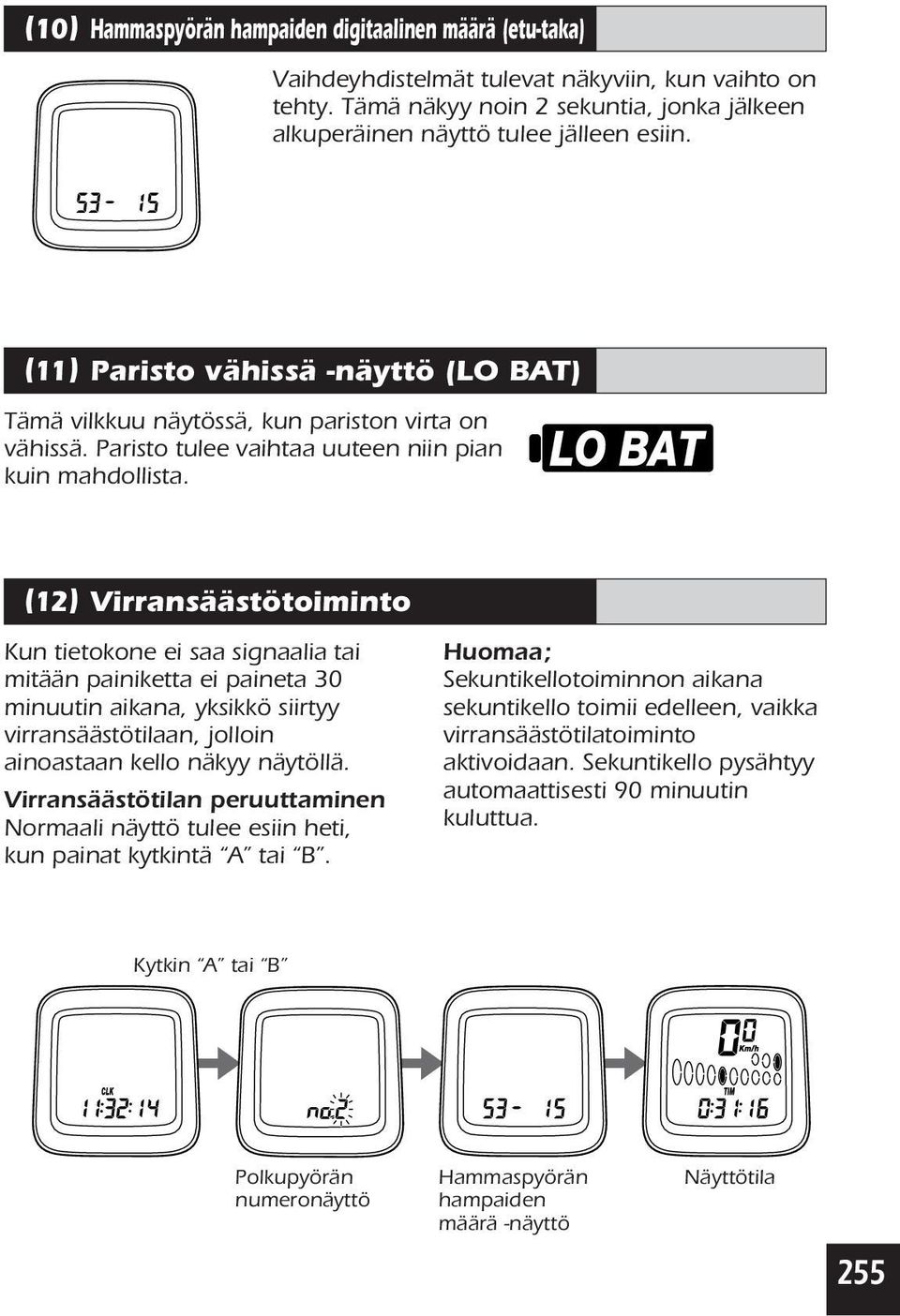

8 (4) Matkan pituus -ryhmä (TIM, DST, MAX, AVE) Matkan pituus -ryhmä sisältää kohdat matka-aika (TIM), matkan pituus (DST), enimmäisnopeus matkan aikana (MAX) ja keskinopeus matkan aikana (AVE). Matkan pituus -ryhmä aktivoidaan painamalla tilapainiketta kunnes näytössä näkyy TIM ja painamalla sitten ST/SP-painiketta. Matka-aika (TIM) näytössä vilkkuu km/mile 0-99:59:59 (t;min;sek) ST/SP-painike ST/SP-painike Matkan pituus (DST) (km, mile) TIM-ryhmän (automaattinen pysäytys ja aloitus) aloitus aktivoidaan TIM-ryhmä deaktivoidaan Enimmäisnopeus (MAX) 0.0 (2.0)-130,0km/h Keskinopeus (AVE) 0.0 (2.0)-130,0km/h 0.0 (1.2)-80mph. 252 Nopeusnuoli Liikkuu, kun pituusaika on toiminnassa. Nuoli ylöspäin kertoo, että nykyinen nopeus on nopeampi ja nuoli alaspäin kertoo, että nykyinen nopeus on hitaampi kuin matkan keskinopeus. < Palauta arvoksi nolla > Paina ST/SP-painiketta ja tilapainiketta samanaikaisesti tämän ryhmän ollessa aktiivinen. Huomaa; Keskinopeuden laskemiseksi sinun pitää matkata 10 sekuntia tai kauemmin. Jos matka-aika (TIM) ylittää 100 tuntia tai matkan pituus (DST) ylittää 1000 kilometriä (1000 mailia), matka-ajan (TIM) ja matkan pituuden (DST) lukemat nollautuvat, minkä jälkeen mittaus jatkuu. Kuitenkin ER näkyy keskinopeutena (AVE). Tämä näyttö poistetaan nollaamalla se, Huomaa, että tämä nollaa kaikki tähän astiset mittauslukemat.

9 (5) Matkamittari (ODO) ,9 km, mile Näyttää kumulatiivisen kuljetun matkan. (6) Sekuntikello (STW) -ryhmä Tämä ryhmä sisältää sekuntikellon, matkan pituuden, keskinopeuden ja enimmäisnopeuden. Sekuntikello aktivoidaan painamalla ST/SP-painiketta. Sekuntikello (STW) -näyttö vilkkuu, kun sekuntikelloryhmä on toiminnassa. Sekuntikellon matkan pituus (DST,STW) -toiminto tallentaa kokonaispituuden STW-toiminnon aikana. Sekuntikellon keskinopeus (AVE,STW) -toiminto tallentaa keskinopeuden STW-toiminnon aikana. Enimmäisnopeus (MAX,STW) tallentaa enimmäisnopeuden sekuntikellotoiminnon aikana. < Aloitus ja lopetus > ST/SPpainike Tilapainike Näytössä näkyy (STW) -ryhmätila Aloitus ST/SP-painike Lopetus Paina ST/SP-painiketta ja tilapainiketta samanaikaisesti Palauta arvoksi nolla Huomaa; Tämän ryhmän toiminnot ovat käytettävissä vain, kun sekuntikello on toiminnassa. Jos matkan pituus -tila on aktivoitu samanaikaisesti, pituutta ei voi tarkistaa. Matkan pituus, keskinopeus ja enimmäisnopeus tallennetaan kuitenkin tänä aikana. Sekuntikello (STW) :00 (min, sek) Sekuntikellon matkan pituus (DST, STW) km mile Sekuntikellon keskinopeus (AVE, STW) km/h maili/h Sekuntikellon enimmäisnopeus (MAX, STW) km/h mile/h B -kytkin 253

10 (7) Tahti (rpm) Tahti lasketaan etutakahammaspyörän hampaiden määrästä ja nykyisestä nopeudesta. Huomaa; Tahti näkyy aina polkupyörän liikkuessa riippumatta siitä, pyörivätkö kampivarret. (8) Päänäytön tahti (VEL) Tahti (rpm) voidaan näyttää myös päänäytössä. Nykyinen nopeus siirtyy alinäyttöön. Tahti päänäytössä Nykyinen nopeus alinäytössä (9) Kierroslaskuri (CNT) Tällä toiminnolla lasketaan kierroksia, yms. (alue 0-99) Kierroslaskuri aktivoidaan painamalla ST/SP-painiketta. Laskuri nollataan painamalla tila- ja ST/SP-painikkeita samanaikaisesti. 254

11 (10) Hammaspyörän hampaiden digitaalinen määrä (etu-taka) Vaihdeyhdistelmät tulevat näkyviin, kun vaihto on tehty. Tämä näkyy noin 2 sekuntia, jonka jälkeen alkuperäinen näyttö tulee jälleen esiin. (11) Paristo vähissä -näyttö (LO BAT) Tämä vilkkuu näytössä, kun pariston virta on vähissä. Paristo tulee vaihtaa uuteen niin pian kuin mahdollista. (12) Virransäästötoiminto Kun tietokone ei saa signaalia tai mitään painiketta ei paineta 30 minuutin aikana, yksikkö siirtyy virransäästötilaan, jolloin ainoastaan kello näkyy näytöllä. Virransäästötilan peruuttaminen Normaali näyttö tulee esiin heti, kun painat kytkintä A tai B. Huomaa; Sekuntikellotoiminnon aikana sekuntikello toimii edelleen, vaikka virransäästötilatoiminto aktivoidaan. Sekuntikello pysähtyy automaattisesti 90 minuutin kuluttua. Kytkin A tai B Polkupyörän numeronäyttö Hammaspyörän hampaiden määrä -näyttö Näyttötila 255

12 4. Asetustietojen ja polkupyörän numeron muuttaminen Asetustietojen muuttaminen Paina B -kytkintä 5 sekuntia Polkupyörän numeron muuttaminen Valitse jokin muu kuin CLK-näyttö B -kytkin Näkyviin tulee renkaan ympärysmitan asetustila. Näkyviin tulee polkupyörän numero A -kytkin Näkyviin tulee muutettava polkupyörän numero. Renkaan ympärysmitan muuttaminen Etu-takahammaspyörän hampaiden määrän muuttaminen Paina B -kytkintä 2 sekuntia Takaketjuvaihteiden tyypin muuttaminen Paina B -kytkintä 2 sekuntia Paina B -kytkintä 2 sekuntia Normaali näyttö 256 Katso 8. Tiedonsyöttö. Aika-asetusta muutetaan muuttamalla alinäyttöön näyttöön CLK-näyttö ja painamalla B -kytkintä 5 sekuntia ja antamalla sitten uusi aika-asetus. Tällä toiminnolla voit nollata syötettyjä tietoja menettämättä tallennettuja tietoja (kuten kokonaispituutta tai matkan pituutta).

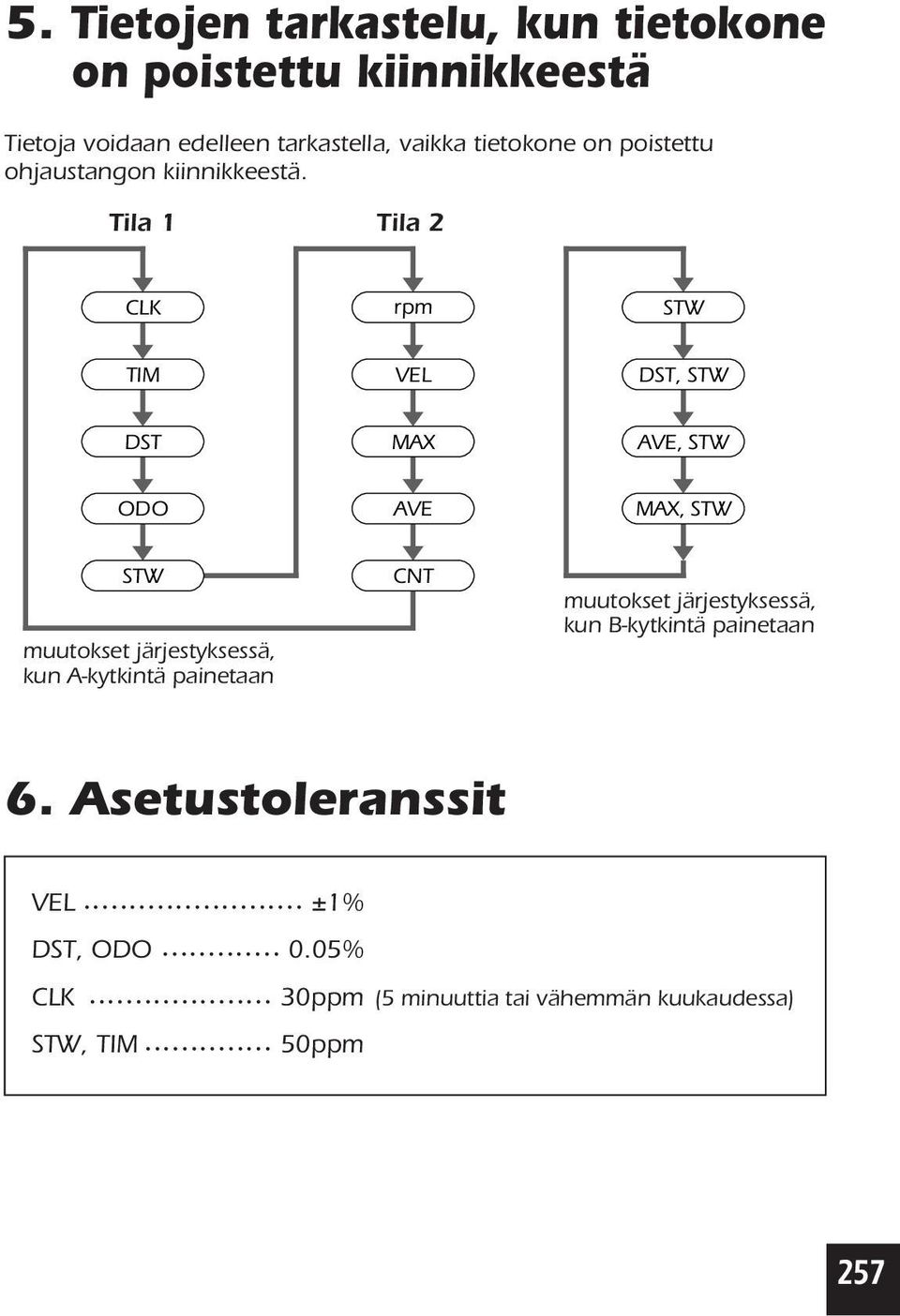

13 5. Tietojen tarkastelu, kun tietokone on poistettu kiinnikkeestä Tietoja voidaan edelleen tarkastella, vaikka tietokone on poistettu ohjaustangon kiinnikkeestä. Tila 1 Tila 2 CLK rpm STW TIM VEL DST, STW DST MAX AVE, STW ODO AVE MAX, STW STW muutokset järjestyksessä, kun A-kytkintä painetaan CNT muutokset järjestyksessä, kun B-kytkintä painetaan 6. Asetustoleranssit VEL ±1% DST, ODO 0.05% CLK STW, TIM 50ppm 30ppm (5 minuuttia tai vähemmän kuukaudessa) 257

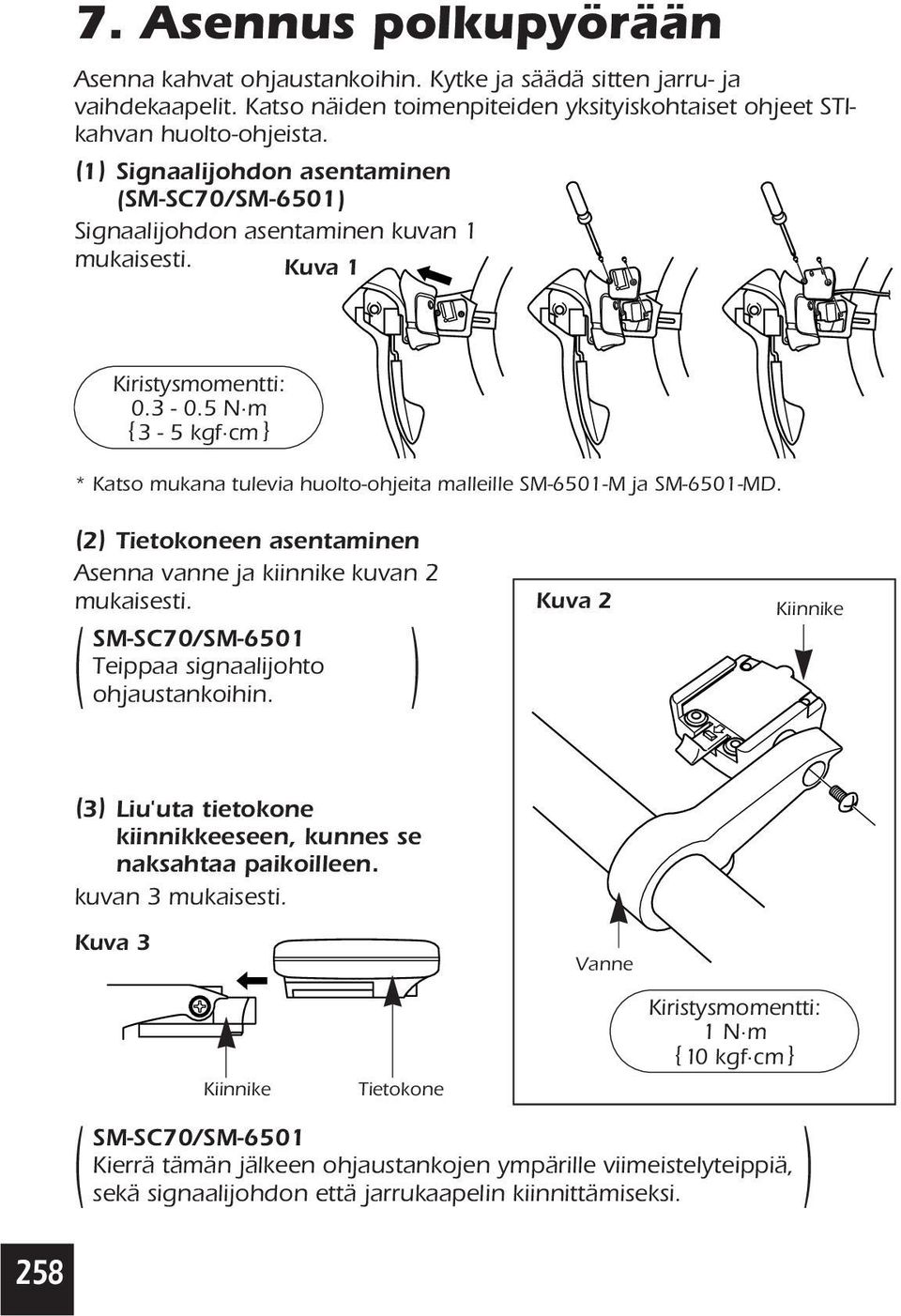

14 7. Asennus polkupyörään Asenna kahvat ohjaustankoihin. Kytke ja säädä sitten jarru- ja vaihdekaapelit. Katso näiden toimenpiteiden yksityiskohtaiset ohjeet STIkahvan huolto-ohjeista. (1) Signaalijohdon asentaminen (SM-SC70/SM-6501) Signaalijohdon asentaminen kuvan 1 mukaisesti. Kuva 1 Kiristysmomentti: N m {3-5 kgf cm } * Katso mukana tulevia huolto-ohjeita malleille SM-6501-M ja SM-6501-MD. (2) Tietokoneen asentaminen Asenna vanne ja kiinnike kuvan 2 mukaisesti. SM-SC70/SM-6501 ( ) Teippaa signaalijohto ohjaustankoihin. Kuva 2 Kiinnike (3) Liu'uta tietokone kiinnikkeeseen, kunnes se naksahtaa paikoilleen. kuvan 3 mukaisesti. Kuva 3 Kiinnike Tietokone Vanne Kiristysmomentti: 1 N m {10 kgf cm } SM-SC70/SM-6501 ( ) Kierrä tämän jälkeen ohjaustankojen ympärille viimeistelyteippiä, sekä signaalijohdon että jarrukaapelin kiinnittämiseksi. 258

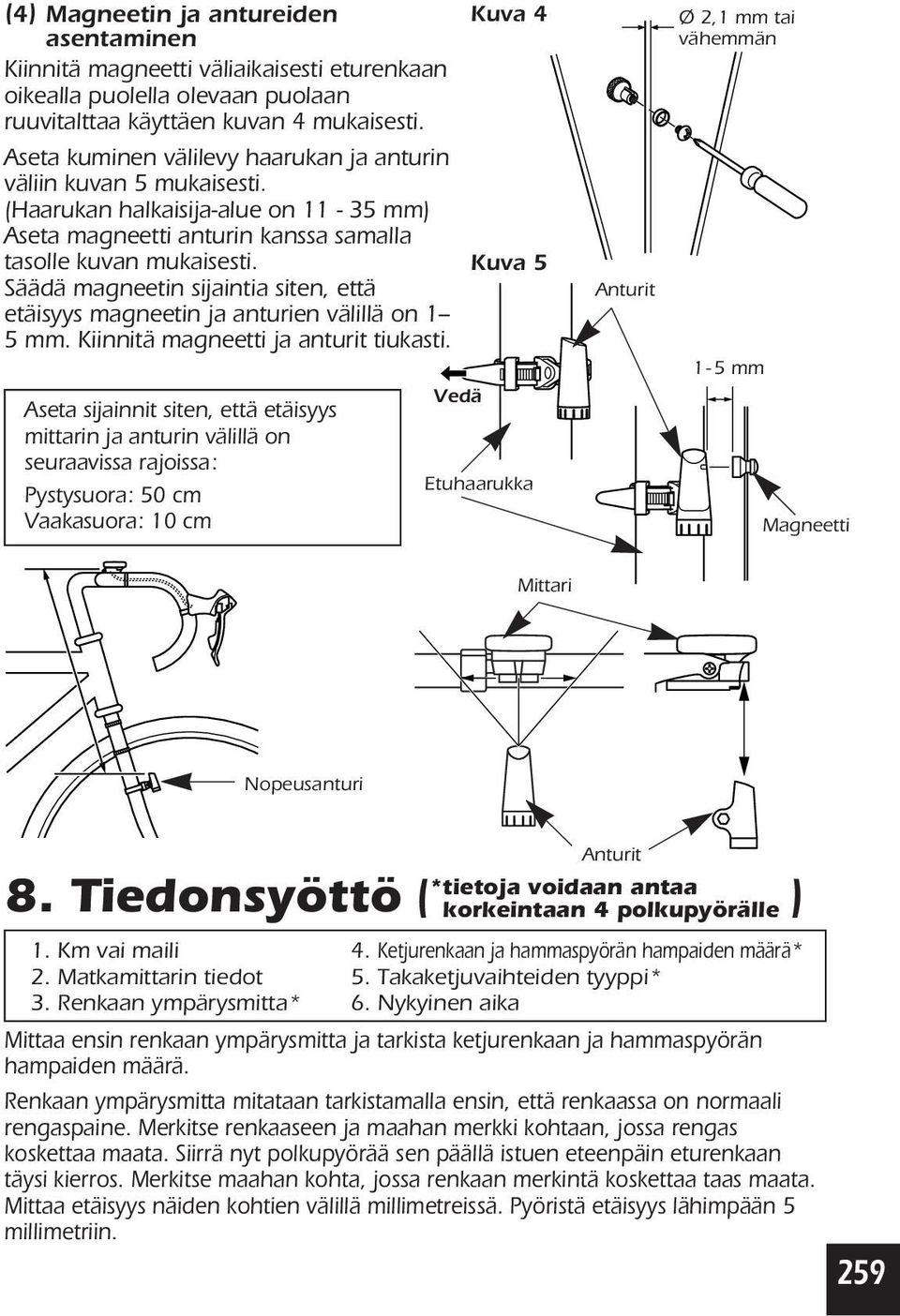

15 (4) Magneetin ja antureiden asentaminen Kiinnitä magneetti väliaikaisesti eturenkaan oikealla puolella olevaan puolaan ruuvitalttaa käyttäen kuvan 4 mukaisesti. Aseta kuminen välilevy haarukan ja anturin väliin kuvan 5 mukaisesti. (Haarukan halkaisija-alue on mm) Aseta magneetti anturin kanssa samalla tasolle kuvan mukaisesti. Säädä magneetin sijaintia siten, että etäisyys magneetin ja anturien välillä on mm. Kiinnitä magneetti ja anturit tiukasti. Aseta sijainnit siten, että etäisyys mittarin ja anturin välillä on seuraavissa rajoissa: Pystysuora: 50 cm Vaakasuora: 10 cm Vedä Kuva 4 Kuva 5 Etuhaarukka Anturit Ø 2,1 mm tai vähemmän 1-5 mm Magneetti Mittari Nopeusanturi 8. Tiedonsyöttö 1. Km vai maili 2. Matkamittarin tiedot 3. Renkaan ympärysmitta* Anturit ( ) *tietoja voidaan antaa korkeintaan 4 polkupyörälle 4. Ketjurenkaan ja hammaspyörän hampaiden määrä* 5. Takaketjuvaihteiden tyyppi* 6. Nykyinen aika Mittaa ensin renkaan ympärysmitta ja tarkista ketjurenkaan ja hammaspyörän hampaiden määrä. Renkaan ympärysmitta mitataan tarkistamalla ensin, että renkaassa on normaali rengaspaine. Merkitse renkaaseen ja maahan merkki kohtaan, jossa rengas koskettaa maata. Siirrä nyt polkupyörää sen päällä istuen eteenpäin eturenkaan täysi kierros. Merkitse maahan kohta, jossa renkaan merkintä koskettaa taas maata. Mittaa etäisyys näiden kohtien välillä millimetreissä. Pyöristä etäisyys lähimpään 5 millimetriin. 259

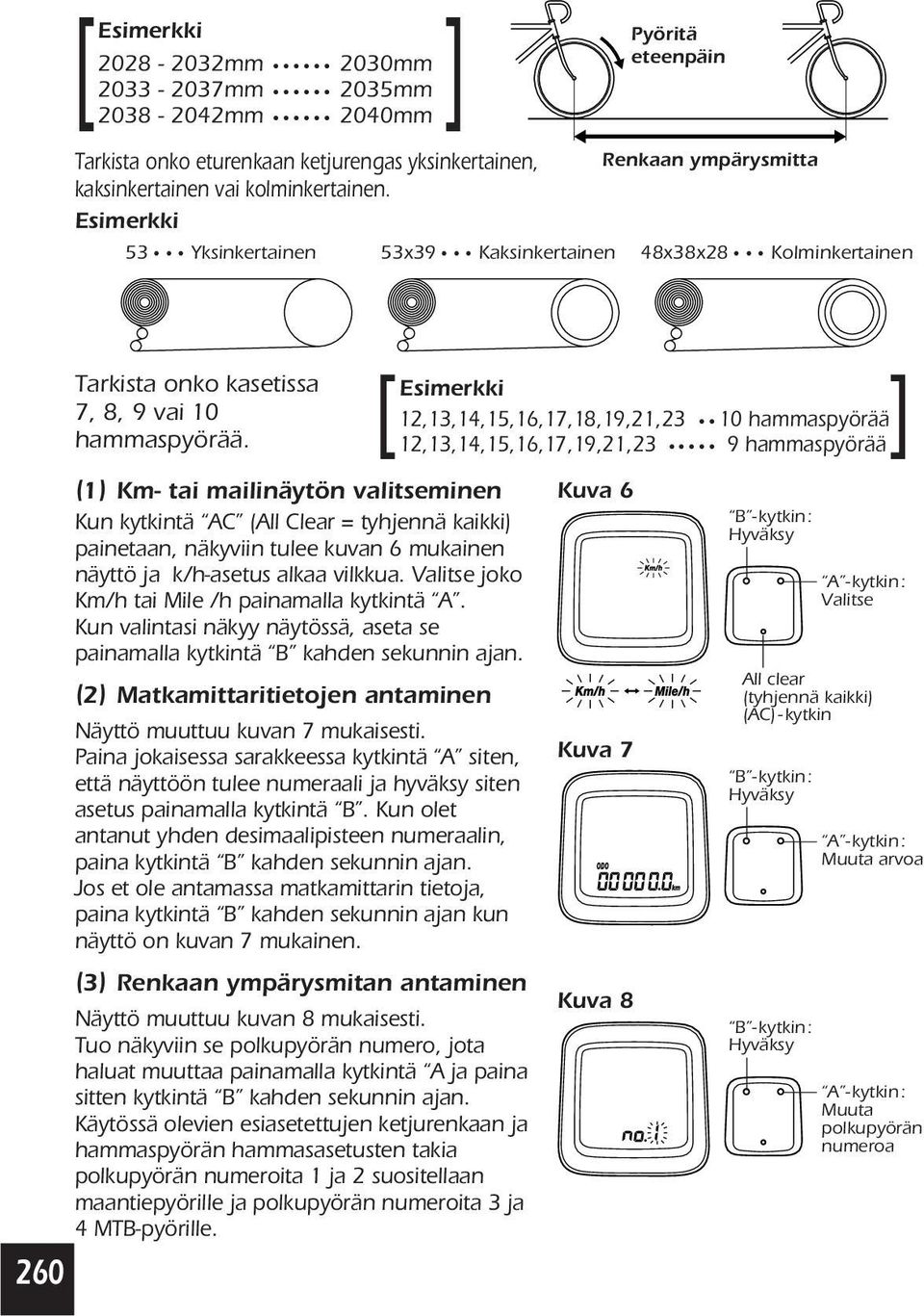

16 [ ] Esimerkki mm 2030mm mm 2035mm mm 2040mm Tarkista onko eturenkaan ketjurengas yksinkertainen, kaksinkertainen vai kolminkertainen. Esimerkki 53 Yksinkertainen 53x39 Kaksinkertainen Pyöritä eteenpäin Renkaan ympärysmitta 48x38x28 Kolminkertainen 260 Tarkista onko kasetissa Esimerkki 7, 8, 9 vai 10 12,13,14,15,16,17,18,19,21,23 10 hammaspyörää hammaspyörää. [ 12,13,14,15,16,17,19,21,23 ] 9 hammaspyörää (1) Km- tai mailinäytön valitseminen Kun kytkintä AC (All Clear = tyhjennä kaikki) painetaan, näkyviin tulee kuvan 6 mukainen näyttö ja k/h-asetus alkaa vilkkua. Valitse joko Km/h tai Mile /h painamalla kytkintä A. Kun valintasi näkyy näytössä, aseta se painamalla kytkintä B kahden sekunnin ajan. (2) Matkamittaritietojen antaminen Näyttö muuttuu kuvan 7 mukaisesti. Paina jokaisessa sarakkeessa kytkintä A siten, että näyttöön tulee numeraali ja hyväksy siten asetus painamalla kytkintä B. Kun olet antanut yhden desimaalipisteen numeraalin, paina kytkintä B kahden sekunnin ajan. Jos et ole antamassa matkamittarin tietoja, paina kytkintä B kahden sekunnin ajan kun näyttö on kuvan 7 mukainen. (3) Renkaan ympärysmitan antaminen Näyttö muuttuu kuvan 8 mukaisesti. Tuo näkyviin se polkupyörän numero, jota haluat muuttaa painamalla kytkintä A ja paina sitten kytkintä B kahden sekunnin ajan. Käytössä olevien esiasetettujen ketjurenkaan ja hammaspyörän hammasasetusten takia polkupyörän numeroita 1 ja 2 suositellaan maantiepyörille ja polkupyörän numeroita 3 ja 4 MTB-pyörille. Kuva 6 Kuva 7 Kuva 8 B -kytkin: Hyväksy A -kytkin: Valitse All clear (tyhjennä kaikki) (AC)-kytkin B -kytkin: Hyväksy B -kytkin: Hyväksy A -kytkin: Muuta arvoa A -kytkin: Muuta polkupyörän numeroa

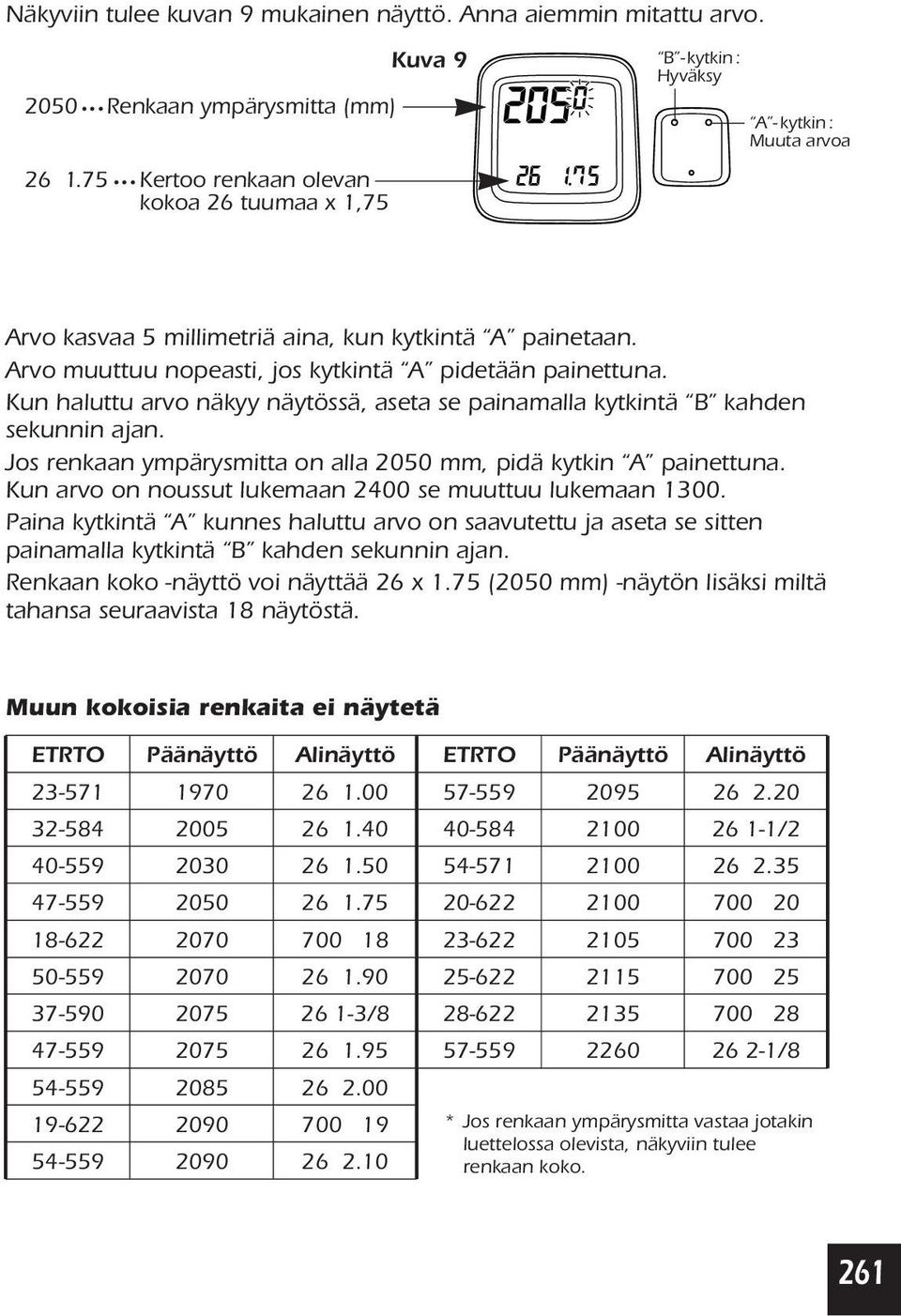

17 Näkyviin tulee kuvan 9 mukainen näyttö. Anna aiemmin mitattu arvo Renkaan ympärysmitta (mm) Kertoo renkaan olevan kokoa 26 tuumaa x 1,75 Kuva 9 B -kytkin: Hyväksy A -kytkin: Muuta arvoa Arvo kasvaa 5 millimetriä aina, kun kytkintä A painetaan. Arvo muuttuu nopeasti, jos kytkintä A pidetään painettuna. Kun haluttu arvo näkyy näytössä, aseta se painamalla kytkintä B kahden sekunnin ajan. Jos renkaan ympärysmitta on alla 2050 mm, pidä kytkin A painettuna. Kun arvo on noussut lukemaan 2400 se muuttuu lukemaan Paina kytkintä A kunnes haluttu arvo on saavutettu ja aseta se sitten painamalla kytkintä B kahden sekunnin ajan. Renkaan koko -näyttö voi näyttää 26 x 1.75 (2050 mm) -näytön lisäksi miltä tahansa seuraavista 18 näytöstä. Muun kokoisia renkaita ei näytetä ETRTO Päänäyttö Alinäyttö ETRTO Päänäyttö Alinäyttö / / /8 * Jos renkaan ympärysmitta vastaa jotakin luettelossa olevista, näkyviin tulee renkaan koko. 261

18 (4) Ketjurenkaan ja hammaspyörän hampaiden määrän antaminen Näyttö muuttuu kuvan 10 mukaiseksi. Kuva 10 Alin vaihde Sisempi ketjurengas Ylin vaihde Ulompi ketjurengas Etuketjurengas Takahammaspyörä Suurimman ketjurenkaan hampaiden määrä B -kytkin: Hyväksy A -kytkin: Muuta arvoa Seuraavat hammasnumerot on esiasetettu tietokoneeseen Etuketjurenkaat 48 x 38 x 28 (3 ketjurengasta) No.1 Kasetti 11,12,13,14,15,16,17,18,19,21 (10 hammaspyörää) No.2 Etuketjurenkaat 48 x 38 x 28 (3 ketjurengasta) Kasetti 11,12,13,14,15,16,17,18,19,21 (10 hammaspyörää) Etuketjurenkaat 42 x 32 x 22 (3 ketjurengasta) No.3 Kasetti 11,12,13,16,18,21,24,28,32 (9 hammaspyörää) Etuketjurenkaat No.4 Kasetti 42 x 32 x 22 (3 ketjurengasta) 11,12,13,16,18,21,24,28,32 (9 hammaspyörää) Anna arvot alkaen uloimmasta ketjurenkaasta. 48 (tai 42, jos numero 3 tai 4 on valittu) vilkkuu näytössä. Paina kytkintä A, kunnes haluttu asetus näkyy näytössä ja hyväksy uusi asetus sitten painamalla kytkintä B. (Asetusalue: 60-40) Näkyviin tulee -- kerran jokaista viittä arvon muutosta kohden. Jos tämä arvo asetetaan uloimmalle ketjurenkaalle kytkimellä B, kaikki vaihdeilmaisimeen liittyvät näytöt poistuvat. 262 Arvo muuttuu nopeasti, jos kytkintä A pidetään painettuna kahden sekunnin ajan. Kun suurimman ketjurenkaan arvo on asetettu, näyttö muuttuu kuvan 1 mukaiseksi. Jos käytössä on yksittäinen ketjurengas, paina kytkintä A, kunnes näyttöön tulee -- ja paina sitten kytkintä B. Kuva 11 B -kytkin: Hyväksy A -kytkin: Muuta arvoa Keskimmäisen ketjurenkaan hampaiden määrä

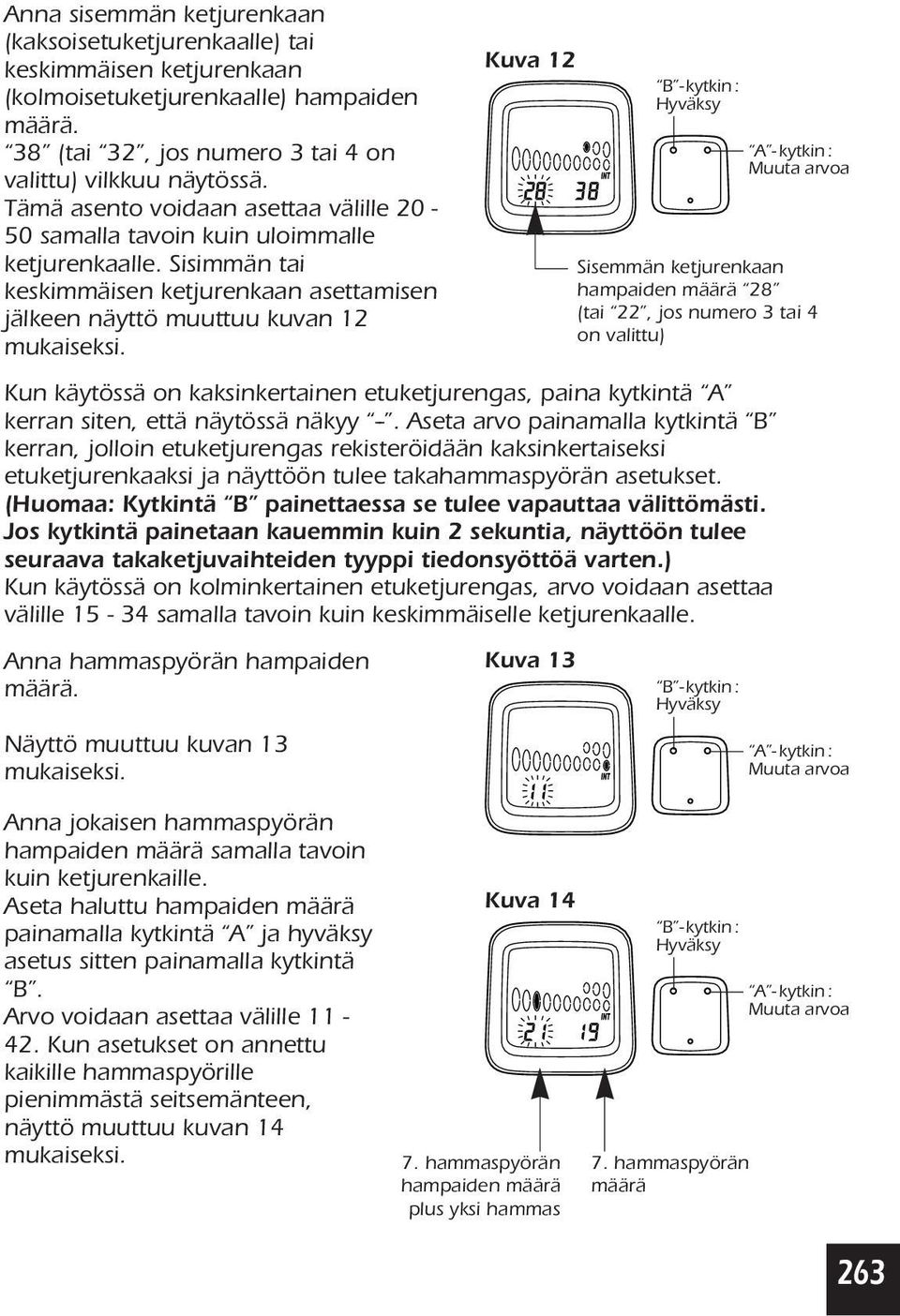

19 Anna sisemmän ketjurenkaan (kaksoisetuketjurenkaalle) tai keskimmäisen ketjurenkaan (kolmoisetuketjurenkaalle) hampaiden määrä. 38 (tai 32, jos numero 3 tai 4 on valittu) vilkkuu näytössä. Tämä asento voidaan asettaa välille samalla tavoin kuin uloimmalle ketjurenkaalle. Sisimmän tai keskimmäisen ketjurenkaan asettamisen jälkeen näyttö muuttuu kuvan 12 mukaiseksi. Kuva 12 B -kytkin: Hyväksy A -kytkin: Muuta arvoa Sisemmän ketjurenkaan hampaiden määrä 28 (tai 22, jos numero 3 tai 4 on valittu) Kun käytössä on kaksinkertainen etuketjurengas, paina kytkintä A kerran siten, että näytössä näkyy --. Aseta arvo painamalla kytkintä B kerran, jolloin etuketjurengas rekisteröidään kaksinkertaiseksi etuketjurenkaaksi ja näyttöön tulee takahammaspyörän asetukset. (Huomaa: Kytkintä B painettaessa se tulee vapauttaa välittömästi. Jos kytkintä painetaan kauemmin kuin 2 sekuntia, näyttöön tulee seuraava takaketjuvaihteiden tyyppi tiedonsyöttöä varten.) Kun käytössä on kolminkertainen etuketjurengas, arvo voidaan asettaa välille samalla tavoin kuin keskimmäiselle ketjurenkaalle. Anna hammaspyörän hampaiden määrä. Näyttö muuttuu kuvan 13 mukaiseksi. Kuva 13 B -kytkin: Hyväksy A -kytkin: Muuta arvoa Anna jokaisen hammaspyörän hampaiden määrä samalla tavoin kuin ketjurenkaille. Aseta haluttu hampaiden määrä painamalla kytkintä A ja hyväksy asetus sitten painamalla kytkintä B. Arvo voidaan asettaa välille Kun asetukset on annettu kaikille hammaspyörille pienimmästä seitsemänteen, näyttö muuttuu kuvan 14 mukaiseksi. Kuva hammaspyörän hampaiden määrä plus yksi hammas B -kytkin: Hyväksy 7. hammaspyörän määrä A -kytkin: Muuta arvoa 263

20 Jos kasetissa on seitsemän hammaspyörää, paina kytkintä A kerran, jolloin vilkkuva 21 muuttuu muotoon -- ja paina sitten kerran kytkintä B. Tämä kertoo tietokoneelle, että kahdeksatta hammaspyörää ei ole ja toiminto hammaspyörän hampaiden lukumäärän asettamiseksi on valmis. Jos kasetissa on 8 hammaspyörää, anna tämän asennon hampaiden määrä ja noudata yllä olevaa toimenpidettä arvon -- antamiseksi yhdeksännelle asennolle tai anna muussa tapauksessa 9. hammaspyörän hampaiden määrä. Jos kasetissa on 10 hammaspyörää, anna 10. hammaspyörän hampaiden lukumäärä. Annetun hampaiden määrän tarkistaminen Kun hammaspyörien hampaiden määrä on annettu, näyttö palaa alkuperäiseen syöttönäyttöön. Voit tarkistaa kaikki arvot painamalla kytkintä B toistuvasti jokaisen numeron vahvistamiseksi. Paina kytkintä B kerran joka arvossa ja tarkista, vastaako annettu hampaiden määrä näytön hammaspyörän asentoa. Jos kaikki annetut arvot ovat oikein, siirry seuraavaan syöttötoimintoon painamalla kytkintä B kahden sekunnin ajan. (5) Takaketjuvaihteiden tyypin antaminen Näyttö muuttuu kuvan 15 mukaiseksi. Näyttö muuttuu arvosta 111 arvoon 222 aina, kun kytkintä A painetaan. 111 perinteiselle takaketjuvaihteistolle 222 Rapid Rise Rear - vaihteistolle (käänteinen jousi -tyyppi) Kuva 15 Tämä arvo B -kytkin: Hyväksy Näytetty valinta A -kytkin: Valitse 264 Siirry seuraavaan syöttötoimintoon painamalla kytkintä B kahden sekunnin ajan. (6) Ajan asettaminen (24-tunnin muoto) Näyttö muuttuu kuvan 16 mukaiseksi. Aseta aika minuuttia nykyistä aikaa suuremmaksi. Esimerkki Jos aika on 10:46:23 [ ] 10:47: - - Jos aika on 13:59:16 14:00: - - Kuva 16
