1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä 2010 by Shimano Inc. valinnaisvarusteiden yhdistelmistä 3. Tuotteen yleiskatsaus Pakkauksen sisältö 200 Valinnaisvarusteet Yhdistämistoiminto 6. Asennus Paristojen vaihtaminen 7. Peruskäyttö Virta (PÄÄLLÄ) Unitila (virransäästötoiminto) Uudelleenkäynnistys alustustilassa Uudelleenkäynnistys unitilasta Taustavalo 8. Näytön toiminnot 215 Nestekidenäytön sisältö 215 Paristo/muisti vähissä -ilmaisin 215 Normaalitilan sisältö Asetustilat Päävalikko ASETUS-tila Polkupyörän asetukset Järjestelmäasetukset Käyttäjän asetukset Sykealan asetus Korkeuden asetus Yhdistämisen tarkastus FILE VIEW -tila Tiedostojen katsominen Tiedostojen poistaminen HUOMAA: 10.

3 Sekuntikellotoiminto/matkatietojen tallennus 11. FLIGHT DECK Manager FLIGHT DECEK Managerin toiminnot Ohjelman käytön järjestelmävaatimukset FLIGHT DECK Managerin asennus Käynnistäminen ensimmäistä kertaa USB-dongelin ajurin asennus Liittäminen pääyksikköön (PC-LINK) 12. Ohjelman päivitys 13. Ongelmanratkaisu 14. Tärkeimmät tekniset tiedot/näyttöalat Turvahuomautukset VAROITUS Älä kiinnitä kaikkea huomiotasi pääyksikön nestekidenäyttöön polkupyörällä ajamisen aikana, muuten seurauksena saattaa olla onnettomuus. Älä käytä tätä laitetta, jos käytät sydämentahdistajaa. Tämä laite ei ole sairauksien hoitoon tarkoitettu laite. Laitteen antamia tietoja tulee käyttää vain viitteenä. Käytön jälkeen poisotetut nappiparistot on säilytettävä varmassa paikassa poissa lasten ulottuvilta, jotta lapset eivät pääse nielaisemaan niitä vahingossakaan. Jos lapsi nielaisee pariston vahingossa, on heti otettava yhteys lääkäriin. Muita kuin teknisissä tiedoissa mainittuja paristoja ei saa käyttää. Jos paristot räjähtävät tai vuotavat, seurauksena saattaa olla tulipalo, henkilövammoja tai omaisuusvahinkoja. * Laitteet kuten korkeajännitteiset johdot, signaalilaitteet, raitiovaunut, tietokoneet ja LED-valot saattavat vaikuttaa polkupyörätietokoneeseen, jolloin sydämen syke näkyy virheellisesti. * Kutakin yksikköä on käsiteltävä huolella ja vältettävä niiden kolhimista. * Vältä yksikköjen pitkäaikaista altistamista erittäin kuumille sääolosuhteille. * Yksiköt on suunniteltu täysin vesitiiviiksi niin, että ne kestävät ajettaessa märissä olosuhteissa, mutta niitä ei kuitenkaan saa tahallisesti upottaa veteen. * Älä koskaan pura mitään SC-7900 yksikköä erillisiin osiin, koska niitä ei voi koota takaisin paikalleen. * AC-kytkintä ml;n asetuksia ja päivittää pääyksikön ohjelma. SW-7971 SW Tuotteen yleiskatsaus Varusteet Magneetti Sydämen sykeanturiyksikön kumihihna Pakkauksen sisältö Varmista, että pakkauksessa on kaikki seuraavat tuotteet. Pääyksikkö (polkupyörätietokone) SC-7900 REC AT rpm (Etuosa) Painike A Km/h Mile/h (Takaosa) Kaapelinsitojat nopeusanturin kiinnitykseen (x4) Paristo CR2450 (x1) CR2032 (x1) CR1632 (x1) Painike B Nestekidenäyttö Paristo kansi Valintapainike Asetuspainike (sekuntikellon painike) AC-kytkin Nopeusanturin kuminen välilevy Huolto-ohjeet (Tämä kirjanen) Sovellutusohjelman CD-ROM Nopeusanturi Valinnaislaitteet (Takaosa) (Etuosa) FLIGHT DECK -kiinnikesarja Kiinnike Kiinnikkeen vanne SM-SC79 (malleille ST-7900/6700/6703) Langattomat ST-yksiköt (1 kullekin vasemmalla ja oikealla) Tilapainike (oikea) Kierrospainike (vasen) Anturin merkki Paristokansi Sydämen sykeanturiyksikkö SM-HR79 Pariston poistoaukko (Etuosa) Kiinnikkeen vanteen sovitin 25,8 mm sisähalkaisijalle Paristo CR1632 (x2) Yläkansi langattomalle ST-yksikölle (Takaosa) Paristokansi Kiinnikkeen kiinnitysruuvit 18mm (x1) 15mm (x1) ST= Kaksoissäätövipu Elektrodi Mallille ST-7900 (1 kullekin vasemmalla ja oikealla) Mallille ST-6700/6703 (1 kullekin vasemmalla ja oikealla) tyyppinen kiinnikesarja FLIGHT DECKille SM- EW79F-E (mallille ST-7970) 4. Yhdistämistoiminto Jotta pääyksikkö pystyy näyttämään kunkin anturin tiedot, eri yksiköt on rekisteröitävä SC järjestelmään. Tätä kutsutaan "yhdistämiseksi". * Jos yksikkö vaihdetaan tai lisätään, suorita yhdistäminen uudelleen kaikille laitteille. Kiinnike Kiinnikkeen vanne Kiinnikkeen vanteen sovitin 25,8 mm sisähalkaisijalle Kiinnikkeen kiinnitysruuvit 18mm (x1) 15mm (x1) Takavaihtajan säätöpainike Yhdistämisen asetustapa (1) Käynnistä asetustila painamalla yhtä aikaa pääyksikön painiketta A ja B. (Katso tarkemmat tiedot asetustilan käynnistämisestä sivulta 218.) (2) Valitse "SETTING" päävalikosta. Valitse sitten "PAIRING" asetusvalikosta niin, että yhdistämisen varmistusnäyttö tulee näkyviin. Jos jotakin tiettyä yksikköä ei ole vielä yhdistetty, "" näkyy yksikön nimen vieressä. Jos yksikkö on jo yhdistetty, " näkyy. TM" (3) Kun painetaan valintapainiketta (retry) pääyksiköstä, pääyksikkö kytkeytyy yhdistämisen valmiustilaan.

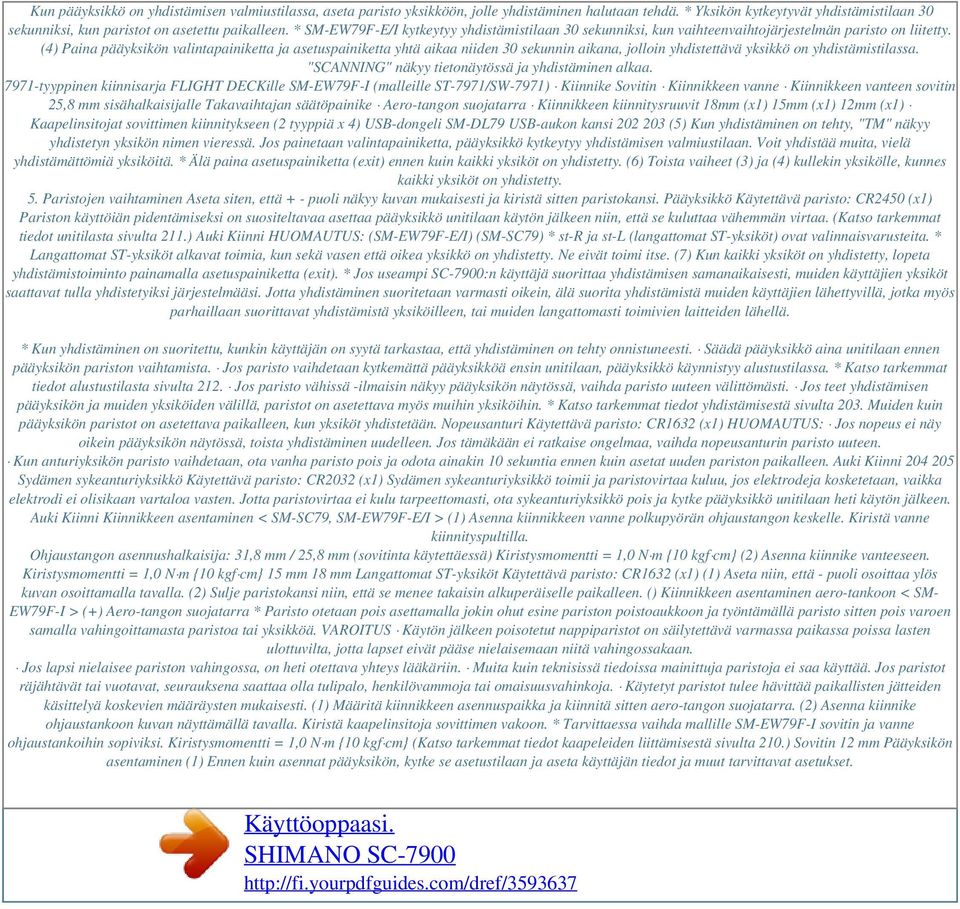

4 Kun pääyksikkö on yhdistämisen valmiustilassa, aseta paristo yksikköön, jolle yhdistäminen halutaan tehdä. * Yksikön kytkeytyvät yhdistämistilaan 30 sekunniksi, kun paristot on asetettu paikalleen. * SM-EW79F-E/I kytkeytyy yhdistämistilaan 30 sekunniksi, kun vaihteenvaihtojärjestelmän paristo on liitetty. (4) Paina pääyksikön valintapainiketta ja asetuspainiketta yhtä aikaa niiden 30 sekunnin aikana, jolloin yhdistettävä yksikkö on yhdistämistilassa. "SCANNING" näkyy tietonäytössä ja yhdistäminen alkaa tyyppinen kiinnisarja FLIGHT DECKille SM-EW79F-I (malleille ST-7971/SW-7971) Kiinnike Sovitin Kiinnikkeen vanne Kiinnikkeen vanteen sovitin 25,8 mm sisähalkaisijalle Takavaihtajan säätöpainike Aero-tangon suojatarra Kiinnikkeen kiinnitysruuvit 18mm (x1) 15mm (x1) 12mm (x1) Kaapelinsitojat sovittimen kiinnitykseen (2 tyyppiä x 4) USB-dongeli SM-DL79 USB-aukon kansi (5) Kun yhdistäminen on tehty, "TM" näkyy yhdistetyn yksikön nimen vieressä. Jos painetaan valintapainiketta, pääyksikkö kytkeytyy yhdistämisen valmiustilaan. Voit yhdistää muita, vielä yhdistämättömiä yksiköitä. * Älä paina asetuspainiketta (exit) ennen kuin kaikki yksiköt on yhdistetty. (6) Toista vaiheet (3) ja (4) kullekin yksikölle, kunnes kaikki yksiköt on yhdistetty. 5. Paristojen vaihtaminen Aseta siten, että + - puoli näkyy kuvan mukaisesti ja kiristä sitten paristokansi. Pääyksikkö Käytettävä paristo: CR2450 (x1) Pariston käyttöiän pidentämiseksi on suositeltavaa asettaa pääyksikkö unitilaan käytön jälkeen niin, että se kuluttaa vähemmän virtaa. (Katso tarkemmat tiedot unitilasta sivulta 211.) Auki Kiinni HUOMAUTUS: (SM-EW79F-E/I) (SM-SC79) * st-r ja st-l (langattomat ST-yksiköt) ovat valinnaisvarusteita. * Langattomat ST-yksiköt alkavat toimia, kun sekä vasen että oikea yksikkö on yhdistetty. Ne eivät toimi itse. (7) Kun kaikki yksiköt on yhdistetty, lopeta yhdistämistoiminto painamalla asetuspainiketta (exit). * Jos useampi SC-7900:n käyttäjä suorittaa yhdistämisen samanaikaisesti, muiden käyttäjien yksiköt saattavat tulla yhdistetyiksi järjestelmääsi. Jotta yhdistäminen suoritetaan varmasti oikein, älä suorita yhdistämistä muiden käyttäjien lähettyvillä, jotka myös parhaillaan suorittavat yhdistämistä yksiköilleen, tai muiden langattomasti toimivien laitteiden lähellä. * Kun yhdistäminen on suoritettu, kunkin käyttäjän on syytä tarkastaa, että yhdistäminen on tehty onnistuneesti. Säädä pääyksikkö aina unitilaan ennen pääyksikön pariston vaihtamista. Jos paristo vaihdetaan kytkemättä pääyksikköä ensin unitilaan, pääyksikkö käynnistyy alustustilassa. * Katso tarkemmat tiedot alustustilasta sivulta 212. Jos paristo vähissä -ilmaisin näkyy pääyksikön näytössä, vaihda paristo uuteen välittömästi. Jos teet yhdistämisen pääyksikön ja muiden yksiköiden välillä, paristot on asetettava myös muihin yksiköihin. * Katso tarkemmat tiedot yhdistämisestä sivulta 203. Muiden kuin pääyksikön paristot on asetettava paikalleen, kun yksiköt yhdistetään. Nopeusanturi Käytettävä paristo: CR1632 (x1) HUOMAUTUS: Jos nopeus ei näy oikein pääyksikön näytössä, toista yhdistäminen uudelleen. Jos tämäkään ei ratkaise ongelmaa, vaihda nopeusanturin paristo uuteen. Kun anturiyksikön paristo vaihdetaan, ota vanha paristo pois ja odota ainakin 10 sekuntia ennen kuin asetat uuden pariston paikalleen. Auki Kiinni Sydämen sykeanturiyksikkö Käytettävä paristo: CR2032 (x1) Sydämen sykeanturiyksikkö toimii ja paristovirtaa kuluu, jos elektrodeja kosketetaan, vaikka elektrodi ei olisikaan vartaloa vasten. Jotta paristovirtaa ei kulu tarpeettomasti, ota sykeanturiyksikkö pois ja kytke pääyksikkö unitilaan heti käytön jälkeen. Auki Kiinni Kiinnikkeen asentaminen < SM-SC79, SM-EW79F-E/I > (1) Asenna kiinnikkeen vanne polkupyörän ohjaustangon keskelle. Kiristä vanne kiinnityspultilla. Ohjaustangon asennushalkaisija: 31,8 mm / 25,8 mm (sovitinta käytettäessä) Kiristysmomentti = 1,0 N m {10 kgf cm} (2) Asenna kiinnike vanteeseen. Kiristysmomentti = 1,0 N m {10 kgf cm} 15 mm 18 mm Langattomat ST-yksiköt Käytettävä paristo: CR1632 (x1) (1) Aseta niin, että - puoli osoittaa ylös kuvan osoittamalla tavalla. (2) Sulje paristokansi niin, että se menee takaisin alkuperäiselle paikalleen. () Kiinnikkeen asentaminen aero-tankoon < SM- EW79F-I > (+) Aero-tangon suojatarra * Paristo otetaan pois asettamalla jokin ohut esine pariston poistoaukkoon ja työntämällä paristo sitten pois varoen samalla vahingoittamasta paristoa tai yksikköä. VAROITUS Käytön jälkeen poisotetut nappiparistot on säilytettävä varmassa paikassa poissa lasten ulottuvilta, jotta lapset eivät pääse nielaisemaan niitä vahingossakaan. Jos lapsi nielaisee pariston vahingossa, on heti otettava yhteys lääkäriin. Muita kuin teknisissä tiedoissa mainittuja paristoja ei saa käyttää. Jos paristot räjähtävät tai vuotavat, seurauksena saattaa olla tulipalo, henkilövammoja tai omaisuusvahinkoja. Käytetyt paristot tulee hävittää paikallisten jätteiden käsittelyä koskevien määräysten mukaisesti. (1) Määritä kiinnikkeen asennuspaikka ja kiinnitä sitten aero-tangon suojatarra. (2) Asenna kiinnike ohjaustankoon kuvan näyttämällä tavalla. Kiristä kaapelinsitoja sovittimen vakoon. * Tarvittaessa vaihda mallille SM-EW79F-I sovitin ja vanne ohjaustankoihin sopiviksi. Kiristysmomentti = 1,0 N m {10 kgf cm} (Katso tarkemmat tiedot kaapeleiden liittämisestä sivulta 210.) Sovitin 12 mm Pääyksikön asentaminen (1) Ennen kuin asennat pääyksikön, kytke se asetustilaan ja aseta käyttäjän tiedot ja muut tarvittavat asetukset.

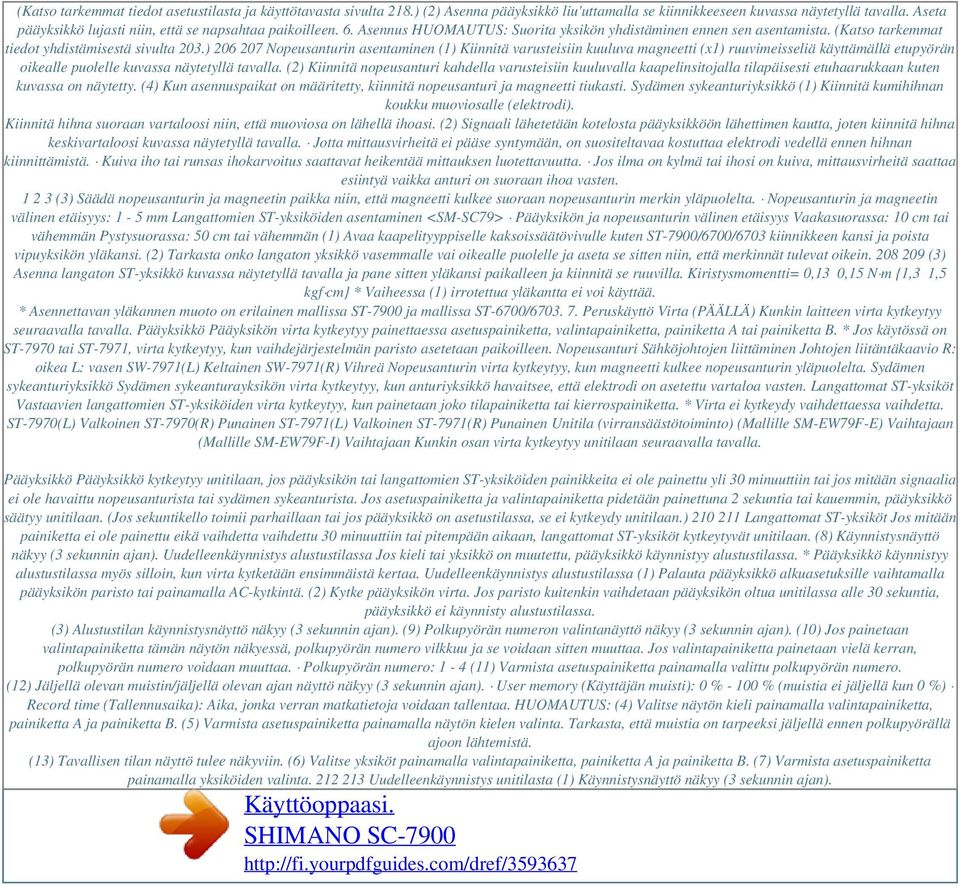

5 (Katso tarkemmat tiedot asetustilasta ja käyttötavasta sivulta 218.) (2) Asenna pääyksikkö liu'uttamalla se kiinnikkeeseen kuvassa näytetyllä tavalla. Aseta pääyksikkö lujasti niin, että se napsahtaa paikoilleen. 6. Asennus HUOMAUTUS: Suorita yksikön yhdistäminen ennen sen asentamista. (Katso tarkemmat tiedot yhdistämisestä sivulta 203.) Nopeusanturin asentaminen (1) Kiinnitä varusteisiin kuuluva magneetti (x1) ruuvimeisseliä käyttämällä etupyörän oikealle puolelle kuvassa näytetyllä tavalla. (2) Kiinnitä nopeusanturi kahdella varusteisiin kuuluvalla kaapelinsitojalla tilapäisesti etuhaarukkaan kuten kuvassa on näytetty. (4) Kun asennuspaikat on määritetty, kiinnitä nopeusanturi ja magneetti tiukasti. Sydämen sykeanturiyksikkö (1) Kiinnitä kumihihnan koukku muoviosalle (elektrodi). Kiinnitä hihna suoraan vartaloosi niin, että muoviosa on lähellä ihoasi. (2) Signaali lähetetään kotelosta pääyksikköön lähettimen kautta, joten kiinnitä hihna keskivartaloosi kuvassa näytetyllä tavalla. Jotta mittausvirheitä ei pääse syntymään, on suositeltavaa kostuttaa elektrodi vedellä ennen hihnan kiinnittämistä. Kuiva iho tai runsas ihokarvoitus saattavat heikentää mittauksen luotettavuutta. Jos ilma on kylmä tai ihosi on kuiva, mittausvirheitä saattaa esiintyä vaikka anturi on suoraan ihoa vasten (3) Säädä nopeusanturin ja magneetin paikka niin, että magneetti kulkee suoraan nopeusanturin merkin yläpuolelta. Nopeusanturin ja magneetin välinen etäisyys: 1-5 mm Langattomien ST-yksiköiden asentaminen <SM-SC79> Pääyksikön ja nopeusanturin välinen etäisyys Vaakasuorassa: 10 cm tai vähemmän Pystysuorassa: 50 cm tai vähemmän (1) Avaa kaapelityyppiselle kaksoissäätövivulle kuten ST-7900/6700/6703 kiinnikkeen kansi ja poista vipuyksikön yläkansi. (2) Tarkasta onko langaton yksikkö vasemmalle vai oikealle puolelle ja aseta se sitten niin, että merkinnät tulevat oikein (3) Asenna langaton ST-yksikkö kuvassa näytetyllä tavalla ja pane sitten yläkansi paikalleen ja kiinnitä se ruuvilla. Kiristysmomentti= 0,13 0,15 N m {1,3 1,5 kgf cm} * Vaiheessa (1) irrotettua yläkantta ei voi käyttää. * Asennettavan yläkannen muoto on erilainen mallissa ST-7900 ja mallissa ST-6700/ Peruskäyttö Virta (PÄÄLLÄ) Kunkin laitteen virta kytkeytyy seuraavalla tavalla. Pääyksikkö Pääyksikön virta kytkeytyy painettaessa asetuspainiketta, valintapainiketta, painiketta A tai painiketta B. * Jos käytössä on ST-7970 tai ST-7971, virta kytkeytyy, kun vaihdejärjestelmän paristo asetetaan paikoilleen. Nopeusanturi Sähköjohtojen liittäminen Johtojen liitäntäkaavio R: oikea L: vasen SW-7971(L) Keltainen SW-7971(R) Vihreä Nopeusanturin virta kytkeytyy, kun magneetti kulkee nopeusanturin yläpuolelta. Sydämen sykeanturiyksikkö Sydämen sykeanturayksikön virta kytkeytyy, kun anturiyksikkö havaitsee, että elektrodi on asetettu vartaloa vasten. Langattomat ST-yksiköt Vastaavien langattomien ST-yksiköiden virta kytkeytyy, kun painetaan joko tilapainiketta tai kierrospainiketta. * Virta ei kytkeydy vaihdettaessa vaihdetta. ST-7970(L) Valkoinen ST-7970(R) Punainen ST-7971(L) Valkoinen ST-7971(R) Punainen Unitila (virransäästötoiminto) (Mallille SM-EW79F-E) Vaihtajaan (Mallille SM-EW79F-I) Vaihtajaan Kunkin osan virta kytkeytyy unitilaan seuraavalla tavalla. Pääyksikkö Pääyksikkö kytkeytyy unitilaan, jos pääyksikön tai langattomien ST-yksiköiden painikkeita ei ole painettu yli 30 minuuttiin tai jos mitään signaalia ei ole havaittu nopeusanturista tai sydämen sykeanturista. Jos asetuspainiketta ja valintapainiketta pidetään painettuna 2 sekuntia tai kauemmin, pääyksikkö säätyy unitilaan. (Jos sekuntikello toimii parhaillaan tai jos pääyksikkö on asetustilassa, se ei kytkeydy unitilaan.) Langattomat ST-yksiköt Jos mitään painiketta ei ole painettu eikä vaihdetta vaihdettu 30 minuuttiin tai pitempään aikaan, langattomat ST-yksiköt kytkeytyvät unitilaan. (8) Käynnistysnäyttö näkyy (3 sekunnin ajan). Uudelleenkäynnistys alustustilassa Jos kieli tai yksikkö on muutettu, pääyksikkö käynnistyy alustustilassa. * Pääyksikkö käynnistyy alustustilassa myös silloin, kun virta kytketään ensimmäistä kertaa. Uudelleenkäynnistys alustustilassa (1) Palauta pääyksikkö alkuasetuksille vaihtamalla pääyksikön paristo tai painamalla AC-kytkintä. (2) Kytke pääyksikön virta. Jos paristo kuitenkin vaihdetaan pääyksikön oltua unitilassa alle 30 sekuntia, pääyksikkö ei käynnisty alustustilassa. (3) Alustustilan käynnistysnäyttö näkyy (3 sekunnin ajan). (9) Polkupyörän numeron valintanäyttö näkyy (3 sekunnin ajan). (10) Jos painetaan valintapainiketta tämän näytön näkyessä, polkupyörän numero vilkkuu ja se voidaan sitten muuttaa. Jos valintapainiketta painetaan vielä kerran, polkupyörän numero voidaan muuttaa. Polkupyörän numero: 1-4 (11) Varmista asetuspainiketta painamalla valittu polkupyörän numero. (12) Jäljellä olevan muistin/jäljellä olevan ajan näyttö näkyy (3 sekunnin ajan). User memory (Käyttäjän muisti): 0 % % (muistia ei jäljellä kun 0 %) Record time (Tallennusaika): Aika, jonka verran matkatietoja voidaan tallentaa. HUOMAUTUS: (4) Valitse näytön kieli painamalla valintapainiketta, painiketta A ja painiketta B. (5) Varmista asetuspainiketta painamalla näytön kielen valinta. Tarkasta, että muistia on tarpeeksi jäljellä ennen polkupyörällä ajoon lähtemistä. (13) Tavallisen tilan näyttö tulee näkyviin. (6) Valitse yksiköt painamalla valintapainiketta, painiketta A ja painiketta B. (7) Varmista asetuspainiketta painamalla yksiköiden valinta Uudelleenkäynnistys unitilasta (1) Käynnistysnäyttö näkyy (3 sekunnin ajan).

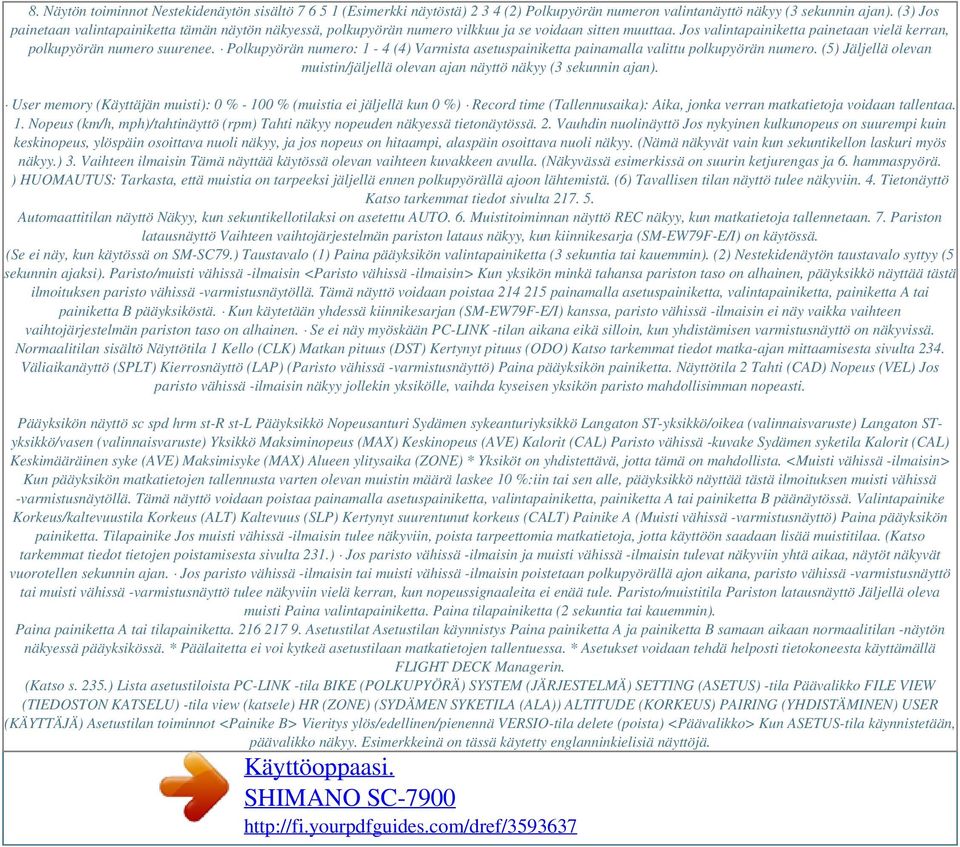

6 8. Näytön toiminnot Nestekidenäytön sisältö (Esimerkki näytöstä) (2) Polkupyörän numeron valintanäyttö näkyy (3 sekunnin ajan). (3) Jos painetaan valintapainiketta tämän näytön näkyessä, polkupyörän numero vilkkuu ja se voidaan sitten muuttaa. Jos valintapainiketta painetaan vielä kerran, polkupyörän numero suurenee. Polkupyörän numero: 1-4 (4) Varmista asetuspainiketta painamalla valittu polkupyörän numero. (5) Jäljellä olevan muistin/jäljellä olevan ajan näyttö näkyy (3 sekunnin ajan). User memory (Käyttäjän muisti): 0 % % (muistia ei jäljellä kun 0 %) Record time (Tallennusaika): Aika, jonka verran matkatietoja voidaan tallentaa. 1. Nopeus (km/h, mph)/tahtinäyttö (rpm) Tahti näkyy nopeuden näkyessä tietonäytössä. 2. Vauhdin nuolinäyttö Jos nykyinen kulkunopeus on suurempi kuin keskinopeus, ylöspäin osoittava nuoli näkyy, ja jos nopeus on hitaampi, alaspäin osoittava nuoli näkyy. (Nämä näkyvät vain kun sekuntikellon laskuri myös näkyy.) 3. Vaihteen ilmaisin Tämä näyttää käytössä olevan vaihteen kuvakkeen avulla. (Näkyvässä esimerkissä on suurin ketjurengas ja 6. hammaspyörä. ) HUOMAUTUS: Tarkasta, että muistia on tarpeeksi jäljellä ennen polkupyörällä ajoon lähtemistä. (6) Tavallisen tilan näyttö tulee näkyviin. 4. Tietonäyttö Katso tarkemmat tiedot sivulta Automaattitilan näyttö Näkyy, kun sekuntikellotilaksi on asetettu AUTO. 6. Muistitoiminnan näyttö REC näkyy, kun matkatietoja tallennetaan. 7. Pariston latausnäyttö Vaihteen vaihtojärjestelmän pariston lataus näkyy, kun kiinnikesarja (SM-EW79F-E/I) on käytössä. (Se ei näy, kun käytössä on SM-SC79.) Taustavalo (1) Paina pääyksikön valintapainiketta (3 sekuntia tai kauemmin). (2) Nestekidenäytön taustavalo syttyy (5 sekunnin ajaksi). Paristo/muisti vähissä -ilmaisin <Paristo vähissä -ilmaisin> Kun yksikön minkä tahansa pariston taso on alhainen, pääyksikkö näyttää tästä ilmoituksen paristo vähissä -varmistusnäytöllä. Tämä näyttö voidaan poistaa painamalla asetuspainiketta, valintapainiketta, painiketta A tai painiketta B pääyksiköstä. Kun käytetään yhdessä kiinnikesarjan (SM-EW79F-E/I) kanssa, paristo vähissä -ilmaisin ei näy vaikka vaihteen vaihtojärjestelmän pariston taso on alhainen. Se ei näy myöskään PC-LINK -tilan aikana eikä silloin, kun yhdistämisen varmistusnäyttö on näkyvissä. Normaalitilan sisältö Näyttötila 1 Kello (CLK) Matkan pituus (DST) Kertynyt pituus (ODO) Katso tarkemmat tiedot matka-ajan mittaamisesta sivulta 234. Väliaikanäyttö (SPLT) Kierrosnäyttö (LAP) (Paristo vähissä -varmistusnäyttö) Paina pääyksikön painiketta. Näyttötila 2 Tahti (CAD) Nopeus (VEL) Jos paristo vähissä -ilmaisin näkyy jollekin yksikölle, vaihda kyseisen yksikön paristo mahdollisimman nopeasti. Pääyksikön näyttö sc spd hrm st-r st-l Pääyksikkö Nopeusanturi Sydämen sykeanturiyksikkö Langaton ST-yksikkö/oikea (valinnaisvaruste) Langaton STyksikkö/vasen (valinnaisvaruste) Yksikkö Maksiminopeus (MAX) Keskinopeus (AVE) Kalorit (CAL) Paristo vähissä -kuvake Sydämen syketila Kalorit (CAL) Keskimääräinen syke (AVE) Maksimisyke (MAX) Alueen ylitysaika (ZONE) * Yksiköt on yhdistettävä, jotta tämä on mahdollista. <Muisti vähissä -ilmaisin> Kun pääyksikön matkatietojen tallennusta varten olevan muistin määrä laskee 10 %:iin tai sen alle, pääyksikkö näyttää tästä ilmoituksen muisti vähissä -varmistusnäytöllä. Tämä näyttö voidaan poistaa painamalla asetuspainiketta, valintapainiketta, painiketta A tai painiketta B päänäytössä. Valintapainike Korkeus/kaltevuustila Korkeus (ALT) Kaltevuus (SLP) Kertynyt suurentunut korkeus (CALT) Painike A (Muisti vähissä -varmistusnäyttö) Paina pääyksikön painiketta. Tilapainike Jos muisti vähissä -ilmaisin tulee näkyviin, poista tarpeettomia matkatietoja, jotta käyttöön saadaan lisää muistitilaa. (Katso tarkemmat tiedot tietojen poistamisesta sivulta 231.) Jos paristo vähissä -ilmaisin ja muisti vähissä -ilmaisin tulevat näkyviin yhtä aikaa, näytöt näkyvät vuorotellen sekunnin ajan. Jos paristo vähissä -ilmaisin tai muisti vähissä -ilmaisin poistetaan polkupyörällä ajon aikana, paristo vähissä -varmistusnäyttö tai muisti vähissä -varmistusnäyttö tulee näkyviin vielä kerran, kun nopeussignaaleita ei enää tule. Paristo/muistitila Pariston latausnäyttö Jäljellä oleva muisti Paina valintapainiketta. Paina tilapainiketta (2 sekuntia tai kauemmin). Paina painiketta A tai tilapainiketta Asetustilat Asetustilan käynnistys Paina painiketta A ja painiketta B samaan aikaan normaalitilan -näytön näkyessä pääyksikössä. * Päälaitetta ei voi kytkeä asetustilaan matkatietojen tallentuessa. * Asetukset voidaan tehdä helposti tietokoneesta käyttämällä FLIGHT DECK Managerin. (Katso s. 235.) Lista asetustiloista PC-LINK -tila BIKE (POLKUPYÖRÄ) SYSTEM (JÄRJESTELMÄ) SETTING (ASETUS) -tila Päävalikko FILE VIEW (TIEDOSTON KATSELU) -tila view (katsele) HR (ZONE) (SYDÄMEN SYKETILA (ALA)) ALTITUDE (KORKEUS) PAIRING (YHDISTÄMINEN) USER (KÄYTTÄJÄ) Asetustilan toiminnot <Painike B> Vieritys ylös/edellinen/pienennä VERSIO-tila delete (poista) <Päävalikko> Kun ASETUS-tila käynnistetään, päävalikko näkyy. Esimerkkeinä on tässä käytetty englanninkielisiä näyttöjä.

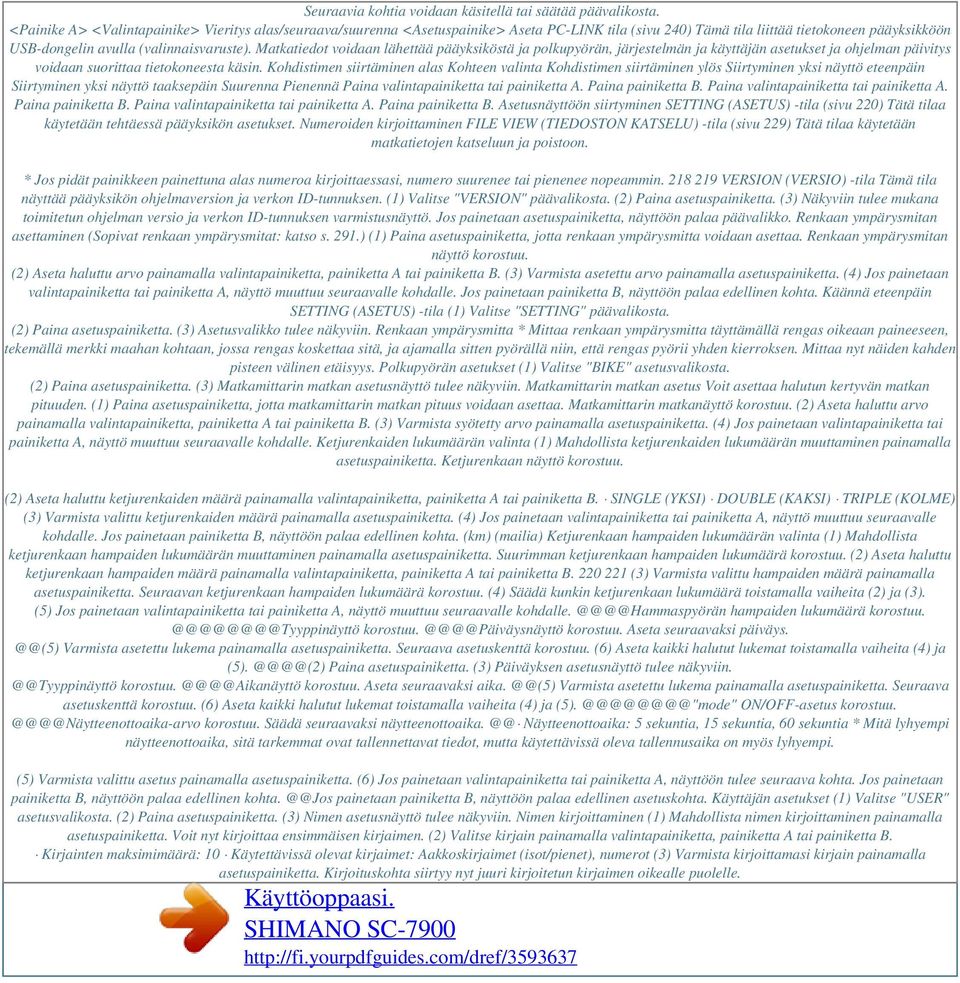

7 Seuraavia kohtia voidaan käsitellä tai säätää päävalikosta. <Painike A> <Valintapainike> Vieritys alas/seuraava/suurenna <Asetuspainike> Aseta PC-LINK tila (sivu 240) Tämä tila liittää tietokoneen pääyksikköön USB-dongelin avulla (valinnaisvaruste). Matkatiedot voidaan lähettää pääyksiköstä ja polkupyörän, järjestelmän ja käyttäjän asetukset ja ohjelman päivitys voidaan suorittaa tietokoneesta käsin. Kohdistimen siirtäminen alas Kohteen valinta Kohdistimen siirtäminen ylös Siirtyminen yksi näyttö eteenpäin Siirtyminen yksi näyttö taaksepäin Suurenna Pienennä Paina valintapainiketta tai painiketta A. Paina painiketta B. Paina valintapainiketta tai painiketta A. Paina painiketta B. Paina valintapainiketta tai painiketta A. Paina painiketta B. Asetusnäyttöön siirtyminen SETTING (ASETUS) -tila (sivu 220) Tätä tilaa käytetään tehtäessä pääyksikön asetukset. Numeroiden kirjoittaminen FILE VIEW (TIEDOSTON KATSELU) -tila (sivu 229) Tätä tilaa käytetään matkatietojen katseluun ja poistoon. * Jos pidät painikkeen painettuna alas numeroa kirjoittaessasi, numero suurenee tai pienenee nopeammin VERSION (VERSIO) -tila Tämä tila näyttää pääyksikön ohjelmaversion ja verkon ID-tunnuksen. (1) Valitse "VERSION" päävalikosta. (2) Paina asetuspainiketta. (3) Näkyviin tulee mukana toimitetun ohjelman versio ja verkon ID-tunnuksen varmistusnäyttö. Jos painetaan asetuspainiketta, näyttöön palaa päävalikko. Renkaan ympärysmitan asettaminen (Sopivat renkaan ympärysmitat: katso s. 291.) (1) Paina asetuspainiketta, jotta renkaan ympärysmitta voidaan asettaa. Renkaan ympärysmitan näyttö korostuu. (2) Aseta haluttu arvo painamalla valintapainiketta, painiketta A tai painiketta B. (3) Varmista asetettu arvo painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, näyttö muuttuu seuraavalle kohdalle. Jos painetaan painiketta B, näyttöön palaa edellinen kohta. Käännä eteenpäin SETTING (ASETUS) -tila (1) Valitse "SETTING" päävalikosta. (2) Paina asetuspainiketta. (3) Asetusvalikko tulee näkyviin. Renkaan ympärysmitta * Mittaa renkaan ympärysmitta täyttämällä rengas oikeaan paineeseen, tekemällä merkki maahan kohtaan, jossa rengas koskettaa sitä, ja ajamalla sitten pyörällä niin, että rengas pyörii yhden kierroksen. Mittaa nyt näiden kahden pisteen välinen etäisyys. Polkupyörän asetukset (1) Valitse "BIKE" asetusvalikosta. (2) Paina asetuspainiketta. (3) Matkamittarin matkan asetusnäyttö tulee näkyviin. Matkamittarin matkan asetus Voit asettaa halutun kertyvän matkan pituuden. (1) Paina asetuspainiketta, jotta matkamittarin matkan pituus voidaan asettaa. Matkamittarin matkanäyttö korostuu. (2) Aseta haluttu arvo painamalla valintapainiketta, painiketta A tai painiketta B. (3) Varmista syötetty arvo painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, näyttö muuttuu seuraavalle kohdalle. Ketjurenkaiden lukumäärän valinta (1) Mahdollista ketjurenkaiden lukumäärän muuttaminen painamalla asetuspainiketta. Ketjurenkaan näyttö korostuu. (2) Aseta haluttu ketjurenkaiden määrä painamalla valintapainiketta, painiketta A tai painiketta B. SINGLE (YKSI) DOUBLE (KAKSI) TRIPLE (KOLME) (3) Varmista valittu ketjurenkaiden määrä painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, näyttö muuttuu seuraavalle kohdalle. Jos painetaan painiketta B, näyttöön palaa edellinen kohta. (km) (mailia) Ketjurenkaan hampaiden lukumäärän valinta (1) Mahdollista ketjurenkaan hampaiden lukumäärän muuttaminen painamalla asetuspainiketta. Suurimman ketjurenkaan hampaiden lukumäärä korostuu. (2) Aseta haluttu ketjurenkaan hampaiden määrä painamalla valintapainiketta, painiketta A tai painiketta B (3) Varmista valittu hampaiden määrä painamalla asetuspainiketta. Seuraavan ketjurenkaan hampaiden lukumäärä korostuu. (4) Säädä kunkin ketjurenkaan lukumäärä toistamalla vaiheita (2) ja (3). (5) Jos painetaan valintapainiketta tai painiketta A, näyttö muuttuu seuraavalle hampaiden lukumäärä korostuu. Aseta seuraavaksi Varmista asetettu lukema painamalla asetuspainiketta. Seuraava asetuskenttä korostuu. (6) Aseta kaikki halutut lukemat toistamalla vaiheita (4) ja Paina asetuspainiketta. (3) Päiväyksen asetusnäyttö tulee korostuu. Aseta seuraavaksi Varmista asetettu lukema painamalla asetuspainiketta. Seuraava asetuskenttä korostuu. (6) Aseta kaikki halutut lukemat toistamalla vaiheita (4) ja ON/OFF-asetus korostuu. Säädä seuraavaksi Näytteenottoaika: 5 sekuntia, 15 sekuntia, 60 sekuntia * Mitä lyhyempi näytteenottoaika, sitä tarkemmat ovat tallennettavat tiedot, mutta käytettävissä oleva tallennusaika on myös lyhyempi. (5) Varmista valittu asetus painamalla asetuspainiketta. (6) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. Jos painetaan painiketta B, näyttöön palaa edellinen painetaan painiketta B, näyttöön palaa edellinen asetuskohta. Käyttäjän asetukset (1) Valitse "USER" asetusvalikosta. (2) Paina asetuspainiketta. (3) Nimen asetusnäyttö tulee näkyviin. Nimen kirjoittaminen (1) Mahdollista nimen kirjoittaminen painamalla asetuspainiketta. Voit nyt kirjoittaa ensimmäisen kirjaimen. (2) Valitse kirjain painamalla valintapainiketta, painiketta A tai painiketta B. Kirjainten maksimimäärä: 10 Käytettävissä olevat kirjaimet: Aakkoskirjaimet (isot/pienet), numerot (3) Varmista kirjoittamasi kirjain painamalla asetuspainiketta. Kirjoituskohta siirtyy nyt juuri kirjoitetun kirjaimen oikealle puolelle.

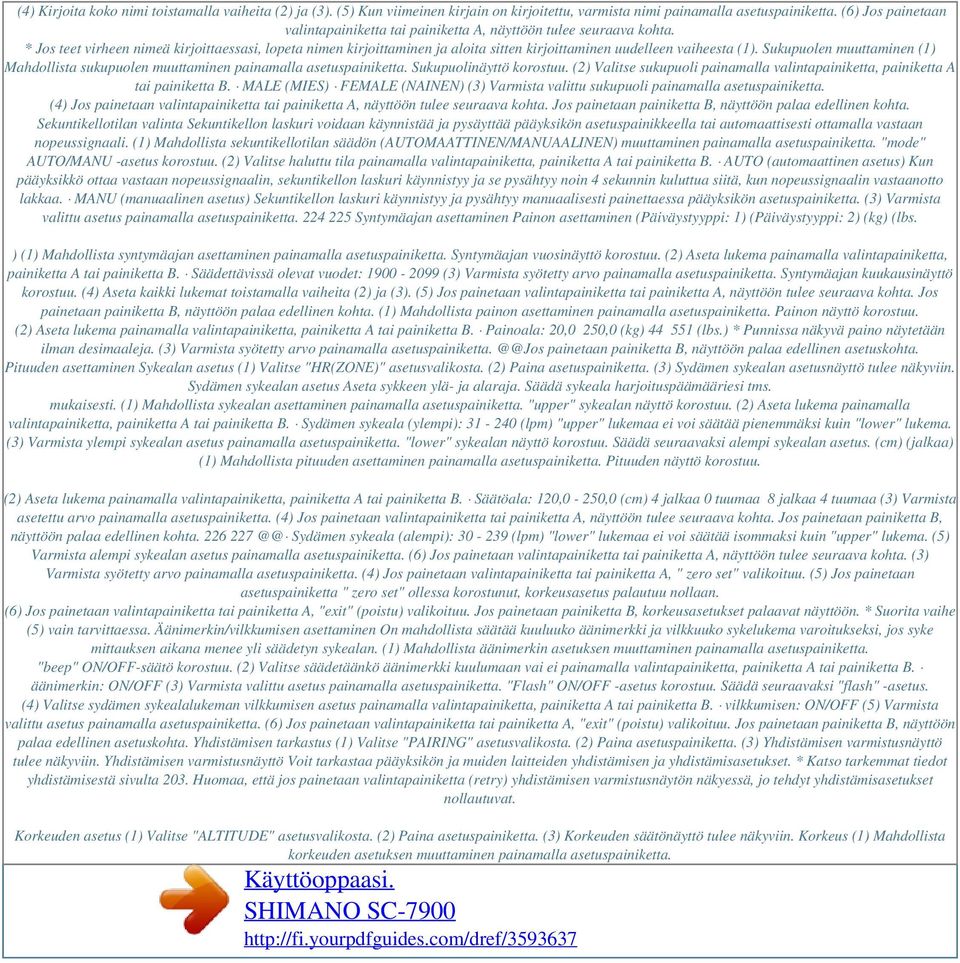

8 (4) Kirjoita koko nimi toistamalla vaiheita (2) ja (3). (5) Kun viimeinen kirjain on kirjoitettu, varmista nimi painamalla asetuspainiketta. (6) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. * Jos teet virheen nimeä kirjoittaessasi, lopeta nimen kirjoittaminen ja aloita sitten kirjoittaminen uudelleen vaiheesta (1). Sukupuolen muuttaminen (1) Mahdollista sukupuolen muuttaminen painamalla asetuspainiketta. Sukupuolinäyttö korostuu. (2) Valitse sukupuoli painamalla valintapainiketta, painiketta A tai painiketta B. MALE (MIES) FEMALE (NAINEN) (3) Varmista valittu sukupuoli painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. Jos painetaan painiketta B, näyttöön palaa edellinen kohta. Sekuntikellotilan valinta Sekuntikellon laskuri voidaan käynnistää ja pysäyttää pääyksikön asetuspainikkeella tai automaattisesti ottamalla vastaan nopeussignaali. (1) Mahdollista sekuntikellotilan säädön (AUTOMAATTINEN/MANUAALINEN) muuttaminen painamalla asetuspainiketta. "mode" AUTO/MANU -asetus korostuu. (2) Valitse haluttu tila painamalla valintapainiketta, painiketta A tai painiketta B. AUTO (automaattinen asetus) Kun pääyksikkö ottaa vastaan nopeussignaalin, sekuntikellon laskuri käynnistyy ja se pysähtyy noin 4 sekunnin kuluttua siitä, kun nopeussignaalin vastaanotto lakkaa. MANU (manuaalinen asetus) Sekuntikellon laskuri käynnistyy ja pysähtyy manuaalisesti painettaessa pääyksikön asetuspainiketta. (3) Varmista valittu asetus painamalla asetuspainiketta Syntymäajan asettaminen Painon asettaminen (Päiväystyyppi: 1) (Päiväystyyppi: 2) (kg) (lbs. ) (1) Mahdollista syntymäajan asettaminen painamalla asetuspainiketta. Syntymäajan vuosinäyttö korostuu. (2) Aseta lukema painamalla valintapainiketta, painiketta A tai painiketta B. Säädettävissä olevat vuodet: (3) Varmista syötetty arvo painamalla asetuspainiketta. Syntymäajan kuukausinäyttö korostuu. (4) Aseta kaikki lukemat toistamalla vaiheita (2) ja (3). (5) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. Jos painetaan painiketta B, näyttöön palaa edellinen kohta. (1) Mahdollista painon asettaminen painamalla asetuspainiketta. Painon näyttö korostuu. (2) Aseta lukema painamalla valintapainiketta, painiketta A tai painiketta B. Painoala: 20,0 250,0 (kg) (lbs.) * Punnissa näkyvä paino näytetään ilman desimaaleja. (3) Varmista syötetty arvo painamalla painetaan painiketta B, näyttöön palaa edellinen asetuskohta. Pituuden asettaminen Sykealan asetus (1) Valitse "HR(ZONE)" asetusvalikosta. (2) Paina asetuspainiketta. (3) Sydämen sykealan asetusnäyttö tulee näkyviin. Sydämen sykealan asetus Aseta sykkeen ylä- ja alaraja. Säädä sykeala harjoituspäämääriesi tms. mukaisesti. (1) Mahdollista sykealan asettaminen painamalla asetuspainiketta. "upper" sykealan näyttö korostuu. (2) Aseta lukema painamalla valintapainiketta, painiketta A tai painiketta B. Sydämen sykeala (ylempi): (lpm) "upper" lukemaa ei voi säätää pienemmäksi kuin "lower" lukema. (3) Varmista ylempi sykealan asetus painamalla asetuspainiketta. "lower" sykealan näyttö korostuu. Säädä seuraavaksi alempi sykealan asetus. (cm) (jalkaa) (1) Mahdollista pituuden asettaminen painamalla asetuspainiketta. Pituuden näyttö korostuu. (2) Aseta lukema painamalla valintapainiketta, painiketta A tai painiketta B. Säätöala: 120,0-250,0 (cm) 4 jalkaa 0 tuumaa 8 jalkaa 4 tuumaa (3) Varmista asetettu arvo painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. Jos painetaan painiketta B, näyttöön palaa edellinen kohta. 226 Sydämen sykeala (alempi): (lpm) "lower" lukemaa ei voi säätää isommaksi kuin "upper" lukema. (5) Varmista alempi sykealan asetus painamalla asetuspainiketta. (6) Jos painetaan valintapainiketta tai painiketta A, näyttöön tulee seuraava kohta. (3) Varmista syötetty arvo painamalla asetuspainiketta. (4) Jos painetaan valintapainiketta tai painiketta A, " zero set" valikoituu. (5) Jos painetaan asetuspainiketta " zero set" ollessa korostunut, korkeusasetus palautuu nollaan. (6) Jos painetaan valintapainiketta tai painiketta A, "exit" (poistu) valikoituu. Jos painetaan painiketta B, korkeusasetukset palaavat näyttöön. * Suorita vaihe (5) vain tarvittaessa. Äänimerkin/vilkkumisen asettaminen On mahdollista säätää kuuluuko äänimerkki ja vilkkuuko sykelukema varoitukseksi, jos syke mittauksen aikana menee yli säädetyn sykealan. (1) Mahdollista äänimerkin asetuksen muuttaminen painamalla asetuspainiketta. "beep" ON/OFF-säätö korostuu. (2) Valitse säädetäänkö äänimerkki kuulumaan vai ei painamalla valintapainiketta, painiketta A tai painiketta B. äänimerkin: ON/OFF (3) Varmista valittu asetus painamalla asetuspainiketta. "Flash" ON/OFF -asetus korostuu. Säädä seuraavaksi "flash" -asetus. (4) Valitse sydämen sykealalukeman vilkkumisen asetus painamalla valintapainiketta, painiketta A tai painiketta B. vilkkumisen: ON/OFF (5) Varmista valittu asetus painamalla asetuspainiketta. (6) Jos painetaan valintapainiketta tai painiketta A, "exit" (poistu) valikoituu. Jos painetaan painiketta B, näyttöön palaa edellinen asetuskohta. Yhdistämisen tarkastus (1) Valitse "PAIRING" asetusvalikosta. (2) Paina asetuspainiketta. (3) Yhdistämisen varmistusnäyttö tulee näkyviin. Yhdistämisen varmistusnäyttö Voit tarkastaa pääyksikön ja muiden laitteiden yhdistämisen ja yhdistämisasetukset. * Katso tarkemmat tiedot yhdistämisestä sivulta 203. Huomaa, että jos painetaan valintapainiketta (retry) yhdistämisen varmistusnäytön näkyessä, jo tehdyt yhdistämisasetukset nollautuvat. Korkeuden asetus (1) Valitse "ALTITUDE" asetusvalikosta. (2) Paina asetuspainiketta. (3) Korkeuden säätönäyttö tulee näkyviin. Korkeus (1) Mahdollista korkeuden asetuksen muuttaminen painamalla asetuspainiketta.

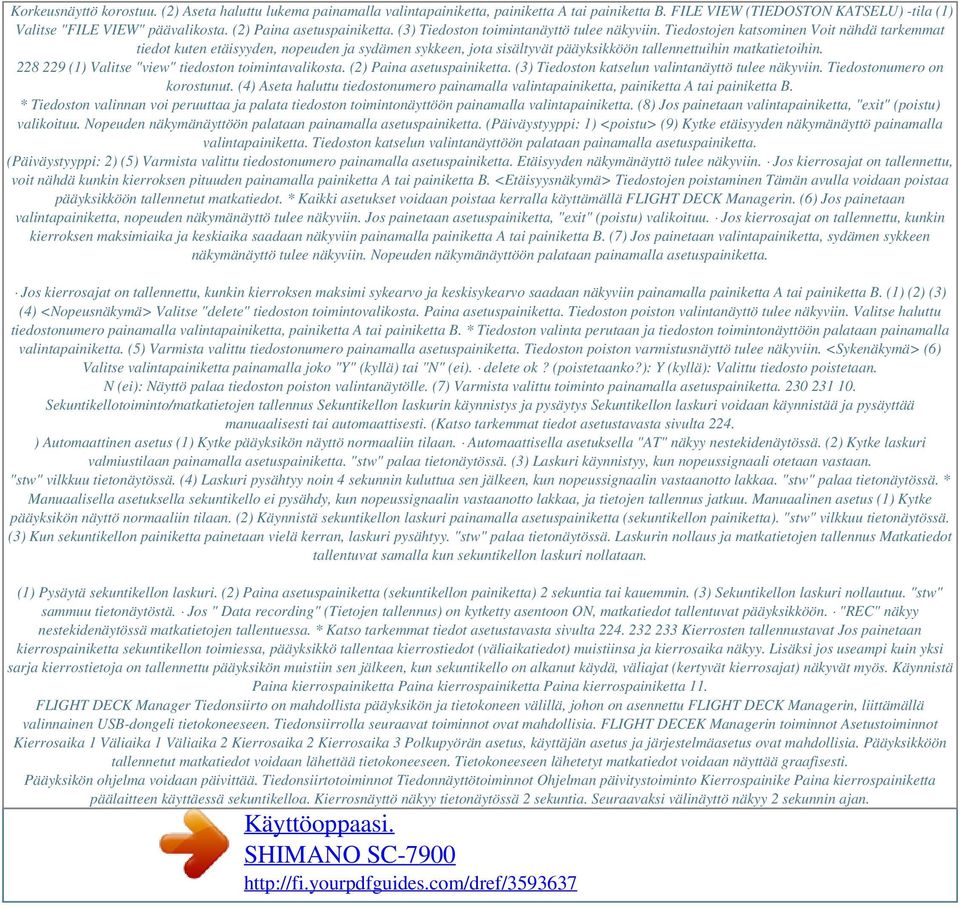

9 Korkeusnäyttö korostuu. (2) Aseta haluttu lukema painamalla valintapainiketta, painiketta A tai painiketta B. FILE VIEW (TIEDOSTON KATSELU) -tila (1) Valitse "FILE VIEW" päävalikosta. (2) Paina asetuspainiketta. (3) Tiedoston toimintanäyttö tulee näkyviin. Tiedostojen katsominen Voit nähdä tarkemmat tiedot kuten etäisyyden, nopeuden ja sydämen sykkeen, jota sisältyvät pääyksikköön tallennettuihin matkatietoihin (1) Valitse "view" tiedoston toimintavalikosta. (2) Paina asetuspainiketta. (3) Tiedoston katselun valintanäyttö tulee näkyviin. Tiedostonumero on korostunut. (4) Aseta haluttu tiedostonumero painamalla valintapainiketta, painiketta A tai painiketta B. * Tiedoston valinnan voi peruuttaa ja palata tiedoston toimintonäyttöön painamalla valintapainiketta. (8) Jos painetaan valintapainiketta, "exit" (poistu) valikoituu. Nopeuden näkymänäyttöön palataan painamalla asetuspainiketta. (Päiväystyyppi: 1) <poistu> (9) Kytke etäisyyden näkymänäyttö painamalla valintapainiketta. Tiedoston katselun valintanäyttöön palataan painamalla asetuspainiketta. (Päiväystyyppi: 2) (5) Varmista valittu tiedostonumero painamalla asetuspainiketta. Etäisyyden näkymänäyttö tulee näkyviin. Jos kierrosajat on tallennettu, voit nähdä kunkin kierroksen pituuden painamalla painiketta A tai painiketta B. <Etäisyysnäkymä> Tiedostojen poistaminen Tämän avulla voidaan poistaa pääyksikköön tallennetut matkatiedot. * Kaikki asetukset voidaan poistaa kerralla käyttämällä FLIGHT DECK Managerin. (6) Jos painetaan valintapainiketta, nopeuden näkymänäyttö tulee näkyviin. Jos painetaan asetuspainiketta, "exit" (poistu) valikoituu. Jos kierrosajat on tallennettu, kunkin kierroksen maksimiaika ja keskiaika saadaan näkyviin painamalla painiketta A tai painiketta B. (7) Jos painetaan valintapainiketta, sydämen sykkeen näkymänäyttö tulee näkyviin. Nopeuden näkymänäyttöön palataan painamalla asetuspainiketta. Jos kierrosajat on tallennettu, kunkin kierroksen maksimi sykearvo ja keskisykearvo saadaan näkyviin painamalla painiketta A tai painiketta B. (1) (2) (3) (4) <Nopeusnäkymä> Valitse "delete" tiedoston toimintovalikosta. Paina asetuspainiketta. Tiedoston poiston valintanäyttö tulee näkyviin. Valitse haluttu tiedostonumero painamalla valintapainiketta, painiketta A tai painiketta B. * Tiedoston valinta perutaan ja tiedoston toimintonäyttöön palataan painamalla valintapainiketta. (5) Varmista valittu tiedostonumero painamalla asetuspainiketta. Tiedoston poiston varmistusnäyttö tulee näkyviin. <Sykenäkymä> (6) Valitse valintapainiketta painamalla joko "Y" (kyllä) tai "N" (ei). delete ok? (poistetaanko?): Y (kyllä): Valittu tiedosto poistetaan. N (ei): Näyttö palaa tiedoston poiston valintanäytölle. (7) Varmista valittu toiminto painamalla asetuspainiketta Sekuntikellotoiminto/matkatietojen tallennus Sekuntikellon laskurin käynnistys ja pysäytys Sekuntikellon laskuri voidaan käynnistää ja pysäyttää manuaalisesti tai automaattisesti. (Katso tarkemmat tiedot asetustavasta sivulta 224. ) Automaattinen asetus (1) Kytke pääyksikön näyttö normaaliin tilaan. Automaattisella asetuksella "AT" näkyy nestekidenäytössä. (2) Kytke laskuri valmiustilaan painamalla asetuspainiketta. "stw" palaa tietonäytössä. (3) Laskuri käynnistyy, kun nopeussignaali otetaan vastaan. "stw" vilkkuu tietonäytössä. (4) Laskuri pysähtyy noin 4 sekunnin kuluttua sen jälkeen, kun nopeussignaalin vastaanotto lakkaa. "stw" palaa tietonäytössä. * Manuaalisella asetuksella sekuntikello ei pysähdy, kun nopeussignaalin vastaanotto lakkaa, ja tietojen tallennus jatkuu. Manuaalinen asetus (1) Kytke pääyksikön näyttö normaaliin tilaan. (2) Käynnistä sekuntikellon laskuri painamalla asetuspainiketta (sekuntikellon painiketta). "stw" vilkkuu tietonäytössä. (3) Kun sekuntikellon painiketta painetaan vielä kerran, laskuri pysähtyy. "stw" palaa tietonäytössä. Laskurin nollaus ja matkatietojen tallennus Matkatiedot tallentuvat samalla kun sekuntikellon laskuri nollataan. (1) Pysäytä sekuntikellon laskuri. (2) Paina asetuspainiketta (sekuntikellon painiketta) 2 sekuntia tai kauemmin. (3) Sekuntikellon laskuri nollautuu. "stw" sammuu tietonäytöstä. Jos " Data recording" (Tietojen tallennus) on kytketty asentoon ON, matkatiedot tallentuvat pääyksikköön. "REC" näkyy nestekidenäytössä matkatietojen tallentuessa. * Katso tarkemmat tiedot asetustavasta sivulta Kierrosten tallennustavat Jos painetaan kierrospainiketta sekuntikellon toimiessa, pääyksikkö tallentaa kierrostiedot (väliaikatiedot) muistiinsa ja kierrosaika näkyy. Lisäksi jos useampi kuin yksi sarja kierrostietoja on tallennettu pääyksikön muistiin sen jälkeen, kun sekuntikello on alkanut käydä, väliajat (kertyvät kierrosajat) näkyvät myös. Käynnistä Paina kierrospainiketta Paina kierrospainiketta Paina kierrospainiketta 11. FLIGHT DECK Manager Tiedonsiirto on mahdollista pääyksikön ja tietokoneen välillä, johon on asennettu FLIGHT DECK Managerin, liittämällä valinnainen USB-dongeli tietokoneeseen. Tiedonsiirrolla seuraavat toiminnot ovat mahdollisia. FLIGHT DECEK Managerin toiminnot Asetustoiminnot Kierrosaika 1 Väliaika 1 Väliaika 2 Kierrosaika 2 Kierrosaika 3 Polkupyörän asetus, käyttäjän asetus ja järjestelmäasetus ovat mahdollisia. Pääyksikköön tallennetut matkatiedot voidaan lähettää tietokoneeseen. Tietokoneeseen lähetetyt matkatiedot voidaan näyttää graafisesti. Pääyksikön ohjelma voidaan päivittää. Tiedonsiirtotoiminnot Tiedonnäyttötoiminnot Ohjelman päivitystoiminto Kierrospainike Paina kierrospainiketta päälaitteen käyttäessä sekuntikelloa. Kierrosnäyttö näkyy tietonäytössä 2 sekuntia. Seuraavaksi välinäyttö näkyy 2 sekunnin ajan.

10 Powered by TCPDF ( Matkatietojen näkymänäyttö Sekuntikellotila Paina kierrospainiketta Kierrosnäyttö (2 sek. ) Väliaikanäyttö (2 sek.) Matka-ajan mittaaminen Matka-aika tallentuu väliaikoina. Jotta matka-aika mitataan tarkemmin, aseta sekuntikellotilaksi "AUTO". * Katso tarkemmat tiedot asetustavasta sivulta Vaihetietojen näkymäikkuna Tietojen analyysi näkymäikkuna [Tietokone (vain PC/AT yhteensopiva)] Tietokone, jossa on Pentium 1GHz tai enemmän [Muisti] Windows VistaTM: 1GB tai enemmän Windows XP: 512 MB tai enemmän [Kovalevyasema] FLIGHT DECK Managerin asennusta varten: 40MB tai enemmän vapaata levytilaa Tietojen tallennusta varten: Noin 6MB* per käyttäjätili per kuukausi * Käytettäessä 5 tuntia per päivä 20 päivänä kuukaudessa [Näyttö] Resoluutio: XGA (1024x768) tai suurempi Näytön värit: High color (16-bit / väriä) tai enemmän [Levyasemat] CD-ROM -asema [Muuta] USB-portti (Ver. 2.0/1.1) HUOMAUTUS: Jos käytössä on Microsoft Windows XP käyttöjärjestelmä, Microsoft.NET Framework 2.0 on tarpeen. Jos Microsoft.NET Framework 2.0 tai uudempaa ei ole asennettu järjestelmään, se on asennettava samaan aikaan kuin FLIGHT DECK Manager. 280 MB tai enemmän vapaata kovalevytilaa tarvitaan Microsoft.NET Framework 2.0 -ohjelman asennukseen. FLIGHT DECK Managerin asennus Katso tarkemmat tiedot FLIGHT DECK Managerin käytöstä helppiohjeesta. Tässä olevissa esimerkeissä on käytetty Windows XP:n näyttöjä. (1) Aseta varusteisiin kuuluva ohjelman sisältävä CD-ROM tietokoneen CD-ROM -asemaan. Asennusohjelma käynnistyy automaattisesti. Käynnistysohjelma ei kenties käynnisty automaattisesti riippuen tietokoneen asetuksista. Jos se ei käynnisty automaattisesti, suorita "autorun.exe" -tiedosto CD-ROM -asemalta. * Jos käyttämässäsi tietokoneessa ei ole.net Framework -ohjelmaa asennettuna, se on asennettava ennen FLIGHT DECK Managerin asentamista. Ohjelman käytön järjestelmävaatimukset Seuraavat ympäristö on tarpeen FLIGHT DECK Managerin käyttöä varten. [Käyttöjärjestelmä] Microsoft Windows VistaTM tai uudempi tai Microsoft Windows XP Service Pack 3 tai uudempi (Yhteensopiva Japanin, Englannin, Ranskan, Italian, Espanjan, Saksan ja Hollannin version kanssa) (2) Napsauta [Install FLIGHT DECK Manager] -painiketta. (3) Valitse asennuskieli. * Esimerkeissämme on käytetty englanninkielistä Windowsjärjestelmää. USB-dongelin ajurin asennus Valinnaisen USB-dongelin käyttämiseksi sille on asennettava ajuri. * FLIGHT DECK Manager on asennettava ennen kuin tämä voidaan tehdä. Tässä olevissa esimerkeissä on käytetty Windows XP:n näyttöjä. (1) Poista USBliitinkansi USB-dongelista. (4) Sulje kaikki muut toiminnassa olevat ohjelmat ja napsauta sitten [Next] -painiketta. Suorita asennus loppuun noudattamalla näytössä näkyviä ohjeita. HUOMAUTUS: Pidä kansi tallessa. Pidä se myös poissa lasten ulottuvilta. (2) Aseta USB-dongeli tietokoneen USBporttiin. Käynnistäminen ensimmäistä kertaa (1) Käynnistä FLIGHT DECK Manager. Uuden käyttötilin lisäämisvalintaruutu tulee näkyviin. (2) Kirjoita pääyksikössä näkyvä 6-numeroinen verkkotunnus. Verkkotunnus näkyy, kun pääyksikkö on versiotilassa. Katso tarkemmat tiedot sivulta 220. * Jos napsautat [Cancel], verkkotunnuksen kirjoittaminen ohitetaan. Kun tämä tehdään, voit lisätä uusia käyttötilejä käyttämällä sovellutusohjelmaa tai kuvaketta tehtäväpalkilta. (3) Matkatietojen näkymäikkuna tulee näkyviin. Kun matkatiedot on ladattu pääyksiköstä, kalenterin väri muuttuu. (3) Ohjattu laitteiston päivitysikkuna tulee näkyviin tietokoneeseen. Valitse "Asenna ohjelma automaattisesti" ja napsauta sitten [Seuraava]. * Riippuen käytössä olevan tietokoneen ympäristöstä saat kenties kehotuksen liittää Windows-päivitykseen ohjelman etsimistä varten. Jos näin käy, valitse "Älä yhdistä tällä kertaa" ja napsauta sitten [Seuraava]. (4) Kun viesti "Lopettaa ohjatun laitteiston päivityksen" näkyy, USBdongelin käyttöasetus on Liitä USB-dongeli tietokoneeseen. (2) Käynnistä FLIGHT DECK Käynnistä pääyksikön Liitännän valmiustilaruutu tulee näkyviin. WAITING: Pääyksikkö osoittaa tiedonsiirtoa tietokoneesta liitännän tekemistä varten. CONNECTING: Tiedonsiirto on otettu vastaan ja liitäntää tehdään. Link-ERR: Tapahtui liitäntävirhe. 12. Ohjelman päivitys Pääyksikön ohjelma voidaan päivittää liittämällä USB-dongeli tietokoneeseen niin, että tietokone on yhteydessä pääyksikköön. Katso tarkemmat tiedot Shimanon verkkosivustolta. HUOMAUTUS: Kun ohjelma päivitetään, kaikki pääyksikössä olevat tietotiedostot pyyhkiytyvät pois. * Päivityksen jälkeen voidaan aloittaa PC-LINK tilassa ja kirjoittaa PC:hen tallennetut asetukset pääyksikköön. Kun päivitetään ohjelma, käytä paristoa, jossa on tarpeeksi virtaa. Älä poista pääyksikön paristoa päivityksen ollessa meneillään. 13. Ongelmanratkaisu Oire Korjaustapa Tarkasta, että nopeusanturin ja pääyksikön paikka (etäisyys ja suunta) ovat oikein. Jos Link-ERR näkyy * Muuta pääyksikön suunta tai vie se lähemmäs USB-dongelia. * Katkaise virta langattomasta laitteesta, joka kenties häiritsee päälaitteen ja USB-dongelin välistä yhteyttä ja siirrä laite kauemmas. (Esimerkki: langaton puhelin, ovipuhelin, muut laitteet, joissa käytetään 2,4 GHz:n langatonta kaistaa.) * Vältä mikroaaltouunin käyttöä liitännän ollessa meneillään. Mikroaaltouunin elektromagneettiset aallot saattavat häiritä yhteyttä. * Jos lähellä on muita PC-LINK -tilassa olevia pääyksiköitä, kytke ne pois PC-LINK -tilasta.
