1 COCKPIT 2 FC 520/ 530 / 535 FI KÄYTTÖOHJE

2 Hyvä asiakas, ole hyvä ja huomioi TRELOCK-koodijärjestelmä kun asennat polkupyörätietokonettasi! PIN-koodi: Jokainen tuote toimitetaan PIN-koodilla Voit suojata polkupyörätietokoneesi varkaudelta näppäilemällä valitsemasi henkilökohtaisen PIN-koodin (sivu 21/22). Voit myös muuttaa PIN-koodin ja PIN-ajan (energiaa säästävä toiminto) milloin haluat. Tähän voit kirjoittaa PIN-koodisi ja PIN-ajan: PIN-koodi PIN-aika Olet päättänyt hankkia itsellesi TRELOCK FC 520 tai FC 530 (molemmissa Uni-runko) tai FC 535 (Night-Light-runko) polkupyörätietokoneen. Olet siis tehnyt erinomaisen valinnan. TRELOCKin tuotteille tyypillisten visuaalisen opastusjärjestelmän sekä suuren mononäppäimen ansiosta uutta polkupyörätietokonettasi on helppo ja mukava käyttää. Luethan tämän ohjekirjasen läpi ennen kuin otat tietokoneen käyttöösi. Sisällysluettelo 1. Laitteen osat 4 2. Pariston asetus 5 3. Kokoaminen/asennus 6 4. Näyttö ja toimintaperiaate Yleiset oletusasetukset Päävalikot Harjoittelu Lisätietoja ja ohjeita Muistiinpanoja 29 Voit vaihtoehtoisesti tai tämän lisäksi rekisteröidä PIN-koodisi ja muut koodinumerot alla olevassa osoitteessa: Ole hyvä ja ilmoita mahdolliset osoitteenmuutokset meille. 2 3

3 1. Laitteen osat 2. Pariston asetus 2.1. Vain FC FC 520, FC 535 Kun asiakas saa polkupyörätietokoneen itselleen, siihen on jo valmiiksi asetettu paristo. Ennen tietokoneen aktivointia sinun täytyy poistaa punainen muovilipuke. Kierrä tietokoneen pohjassa olevan paristolokeron suojusta vastapäivään ja vedä lipuke ulos. Kierrä tämän jälkeen suojus tiukasti takaisin paikoilleen. Polkupyörätietokoneesi näyttö syötetään pariston kautta yövalopesässä. Käytä kolikkoa apuna kiertääksesi paristolokeron suojusta vastapäivään ja aseta paristo sisään siten, että +-merkki jää näkyviin (katso kuva). Kierrä tämän jälkeen suojus tiukasti takaisin paikoilleen. 2x 4x 4x Lithium- paristo CR2032 Lithium- paristo CR

4 3. Kokoaminen/Asennus 3.1 Kokoaminen/Asennus FC 520, ohjaustankoon FC 520, 530 a) ohjaustankoon b) ohjainkannattimeen 6 7

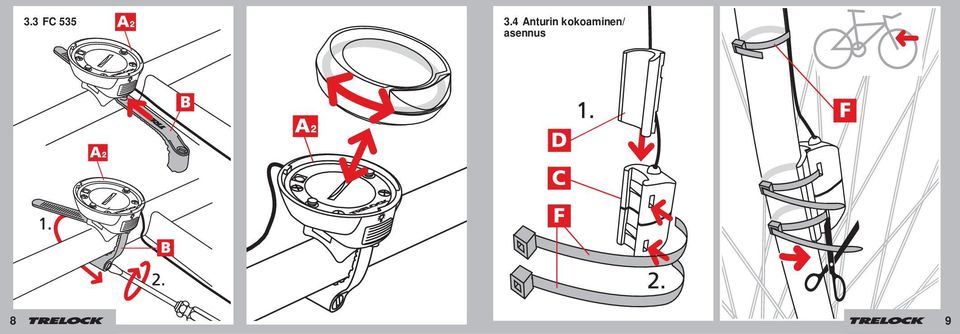

5 3.3 FC Anturin kokoaminen/ asennus 8 9

6 3.5 Magneetin kokoaminen/asennus 4. Näyttö ja toimintaperiaate SET-näppäin Analoginen nopeusmittari Visuaalinen opastusjärjestelmä Näyttörivi 1 Vaihda paristo Näyttörivi 2 Näyttörivi 3 MODE-näppäin 10 11

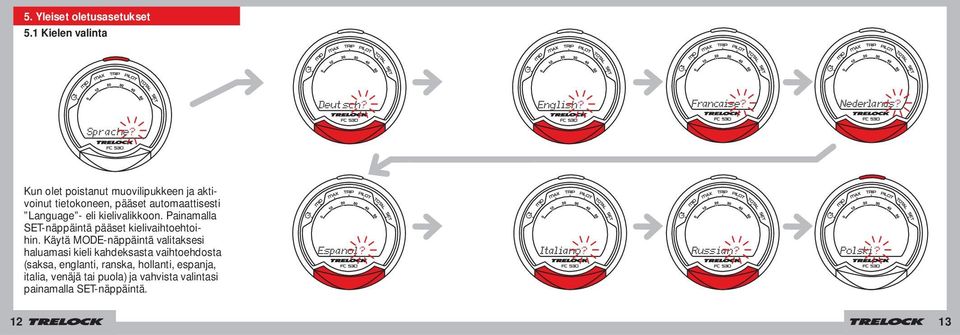

7 5. Yleiset oletusasetukset 5.1 Kielen valinta Kun olet poistanut muovilipukkeen ja aktivoinut tietokoneen, pääset automaattisesti Language - eli kielivalikkoon. Painamalla SET-näppäintä pääset kielivaihtoehtoihin. Käytä MODE-näppäintä valitaksesi haluamasi kieli kahdeksasta vaihtoehdosta (saksa, englanti, ranska, hollanti, espanja, italia, venäjä tai puola) ja vahvista valintasi painamalla SET-näppäintä

8 5.2 Valitse joko km/h tai m/h Dimensions eli mittasuhteetvalikossa km/h on asetettu standardimittayksiköksi. Jos hyväksyt tämän oletusasetuksen paina MODE-näppäintä. Jos haluat vaihtaa yksiköksi m/h, paina SET-näppäintä. Unit Speed -ikkunassa voit vaihdella m/h ja km/h välillä. Vahvista valintasi SET-näppäimellä. Dimensions set bike 5.3 Pyörän/pyörien koon/kokojen asetus (ei FC 520:ssa) Voit käyttää polkupyörätietokonetta kahdessa polkupyörässä vaikka ne olisivatkin eri kokoisia. Tähän tarkoitukseen tarvitset erillisen lähetin-/kiinnikeyksikön. Näitä ovat: ZF 405 jos käytössäsi on FC 530 tai ZF 409 jos käytössäsi on FC 535. Lisäksi tarvitset pinnamagneetti ZF 50: n. Se on lisävaruste, jota ei toimiteta standardina jokaiseen polkupyörään. Valitaksesi asetukset polkupyörä 1:lle ja polkupyörä 2:lle (Bike 1 ja Bike 2), paina SET-näppäintä Set Bike -ikkunassa. Käytä MODE-näppäintä valitsemaan Bike 1 tai Bike 2. Vahvista valintasi painamalla SET-näppäintä. set bike Dimensions unit speed unit speed bike

9 Pyörän koon/pyörien kokojen asetus ( pyörien ympärysmitta) Wheel Size 1 tai Wheel Size 2 - kohdassa (vain FC 530 ja 535) sinun tulisi nyt näppäillä polkupyöräsi pyörän ympärysmitta. Se näkyy renkaan sivulla olevista pyörän kokotiedoista. Sivulta 49 löytyvät nelinumeroiset luvut joita tarvitset tässä asetuksessa. Paina seuraavaksi MODE-näppäintä kunnes oikea numero näkyy ruudulla. SET-painikkeesta pääset siirtymään seuraavaan numeroon. Kun olet vahvistanut numerot, pääset automaattisesti takaisin Set Wheel - ikkunaan. Jos haluat tallettaa myös toisen polkupyörän tiedot, paina SET-näppäintä. Muutoin voit edetä Clock-ikkunaan painamalla MODEnäppäintä. wheel size 1 wheel size 1 Pyörän koko (mm) = 2 x r (mm) x 3,14 1 tuuma = 25,4 mm Renkaan kokotaulukko (Wheel Size eli WS - renkaan koot/renkaan ymärysmitat) ETRTO WS mm ETRTO WS mm x1.75x x1.75x / / x1 3/8 A x1.75x / x x x1.75x x x x x1 3/ x3/ / x1 1/ x x x1 1/ x1 3/8x1 5/ x18C x23C x25C x28C x32C x35C x40C / /

10 5.4 Kellonajan asetus Jos haluat muuttaa kellonaikaa, paina SET-painiketta. Tunnit, minuutit ja sekunnit voidaan muuttaa peräjälkeen MODE-näppäimen avulla. Vahvista valintasi painamalla SET-näppäintä. Sen avulla pääset myös liikkumaan aina seuraavaan numeroon. Clock Clock? Clock Clock Clock 5.5 PIN-koodin varkaudenestoturvan asetus ja vaihto Voit käyttää PIN-koodia suojaamaan polkupyörätietokonettasi luvattomalta käytöltä. Tietokonetta ei voi käyttää, ellei oikeaa PIN-koodia näppäillä. Kun olet asettanut kellonajan, pääset automaattisesti Change PIN - eli vaihda PIN? ikkunaan. Ikkunassa voit näppäillä oman PIN-koodisi ja tarvittaessa myös vaihtaa sitä. Mikäli et halua käyttää PIN-koodia, paina MODEnäppäintä. Muussa tapauksessa, painettuasi SET-näppäintä, sinua pyydetään näppäilemään vanha PIN (oletusasetus on 0000 ). Saat syötettyä PIN-koodin MODE-näppäimen avulla painamalla sitä kunnes haluamasi numero näkyy näytöllä. Pääset siirtymään aina seuraavaan numeroon painamalla MODE-näppäintä. Mikäli annat väärän PIN-koodin, lukee näytöllä noin kolmen sekunnin ajan Wrong PIN ja sinua pyydetään antamaan PINkoodi uudelleen. Mikäli syöttämäsi PIN-koodi on oikein, näppäile haluamasi uusi PIN-koodi ylempänä annettujen ohjeiden mukaisesti. Kun olet vahvistanut viimeisenkin numeron SETnäppäimen avulla, pyydetään sinua antamaan uusi PIN-koodi uudelleen. Mikäli annat väärän koodin, palaat automaattisesti Change PIN -ikkunaan. Kirjoita henkilökohtainen PIN-koodisi ylös sivulle 2, jotta se on valmiina kun tarvitset sitä. change PIN? enter PIN 18 19

11 5.6 PIN-ajan asetus ja muuttaminen Jos polkupyörätietokoneesi on Sleep- eli nukkumatilassa eikä sitä herätetä tiettynä, ennalta asetettuna kellonaikana, täytyy se aktivoida uudelleen näppäilemällä PIN-koodi. Kyseessä oleva aika (PIN-aika) voidaan asettaa Set PIN Time -ikkunassa. Kun olet painanut SET-näppäintä, sinua pyydetään antamaan PIN-koodisi. Kun olet näppäillyt koodin oikein, pääset automaattisesti PIN Time -ikkunaan, jossa voit asettaa haluamasi PIN-ajan (maksimissaan 240 minuuttia). Jos et halua suojata polkupyörätietokonettasi PIN-koodin avulla, aseta PIN-ajaksi 000. PIN-Time new? 5.7 Energiaa säästävä toiminto PIN-ajan säätöön liittyy myös energiaa säästävä toiminto. PIN-ajan oletusasetus on 60 minuuttia ja PIN-oletuskoodi on Näillä asetuksilla kello näkyy Sleep-tilassa 60 minuutin ajan, jonka jälkeen näyttö sammuu. Tämä aika voidaan muuttaa ylempänä annettujen ohjeiden avulla. Mikäli PIN-ajaksi laitetaan 0, energiaa säästävä toiminto menee pois päältä ja kello näkyy koko ajan. Jos PIN-koodiksi on asetettu 0000 ja PINajaksi nollaa suurempi luku, energiaa säästävä toiminto ja PIN-koodi on aktivoitu. Kun siis PIN-aika on kulunut, kellonäyttö sammuu ja tietokone voidaan aktivoida uudelleen vain PIN-koodin avulla. 6. Päävalikot Voit liikkua päävalikoiden välillä (menu) MODEnäppäimen avulla (katso kohdat ). Kun haluat asettaa numeroita (aika, laskurin tasoja jne.), paina MODE-näppäintä, kunnes haluamasi numero näkyy näytöllä. Käytä SET-näppäintä sekä siirtyäksesi seuraavaan numeroon että vahvistamaan antamasi luvut viimeisen numeron jälkeen. enter PIN PIN-Time PIN-Time 20 21

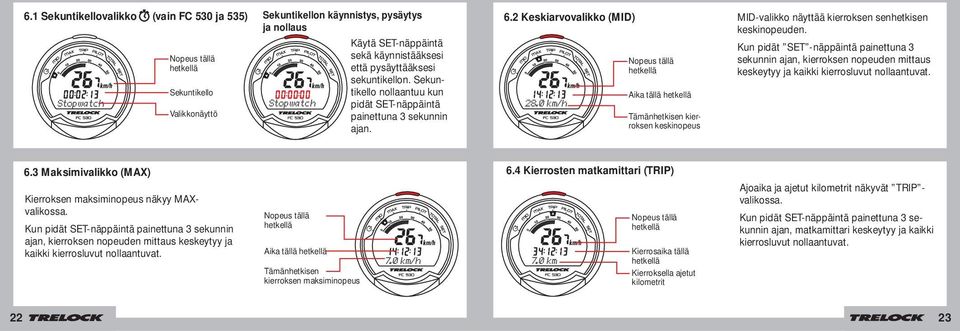

12 6.1 Sekuntikellovalikko (vain FC 530 ja 535) Nopeus tällä hetkellä Sekuntikello Valikkonäyttö Sekuntikellon käynnistys, pysäytys ja nollaus Käytä SET-näppäintä sekä käynnistääksesi että pysäyttääksesi sekuntikellon. Sekuntikello nollaantuu kun pidät SET-näppäintä painettuna 3 sekunnin ajan. 6.2 Keskiarvovalikko (MID) Nopeus tällä hetkellä Aika tällä hetkellä Tämänhetkisen kierroksen keskinopeus MID-valikko näyttää kierroksen senhetkisen keskinopeuden. Kun pidät SET -näppäintä painettuna 3 sekunnin ajan, kierroksen nopeuden mittaus keskeytyy ja kaikki kierrosluvut nollaantuvat. 6.3 Maksimivalikko (MAX) 6.4 Kierrosten matkamittari (TRIP) Kierroksen maksiminopeus näkyy MAXvalikossa. Kun pidät SET-näppäintä painettuna 3 sekunnin ajan, kierroksen nopeuden mittaus keskeytyy ja kaikki kierrosluvut nollaantuvat. Nopeus tällä hetkellä Aika tällä hetkellä Tämänhetkisen kierroksen maksiminopeus Nopeus tällä hetkellä Kierrosaika tällä hetkellä Kierroksella ajetut kilometrit Ajoaika ja ajetut kilometrit näkyvät TRIP - valikossa. Kun pidät SET-näppäintä painettuna 3 sekunnin ajan, matkamittari keskeytyy ja kaikki kierrosluvut nollaantuvat

13 6.5 Pilottivalikko (PILOT) Nopeus tällä hetkellä Aika tällä hetkellä Päivän kilometri-laskuri (säädettävä) Päivän kilometrilaskurin asetus Kun pidät SET-näppäintä painettuna 3 sekunnin ajan, voit vaihtaa näyttöön päivän kilometrilaskurin Set km -ikkunassa. Tämä on mahdollista vain kun sekuntikello on pysäytettynä. Tämä toiminto on hyödyllinen silloin kun olet esimerkiksi mennyt kiertotietä, vaikka muutoin seuraatkin tiettyä reittiä. 6.6 Kokonaisvalikko (TOTAL) Nopeus tällä hetkellä Kokonaisajoaika (kyseessä olevalle polkupyörälle) Kokonaiskilometrit (kyseessä olevalle polkupyörälle) Kyseessä olevan polkupyörän kokonaiskilometrit sekä kokonaisajoaika näkyvät TOTAL -valikon kautta. Kokonaiskilometrit voidaan säätää SET -valikossa. Tällä tavoin voit esimerkiksi siirtää vanhan polkupyörätietokoneesi kilometriluvut uuteen TRELOCK-tietokoneeseesi. 3 sekuntia 6.7 Asetusvalikko (SET) Oletusasetusten muuttaminen Nopeus tällä hetkellä Kokonaisajoaika (polkupyörille 1 + 2) Kokonaiskilometrit (polkupyörille 1 + 2) Mikäli haluat käyttää tietokonettasi kahdessa eri pyörässä (ei koske FC 520-mallia), täytyy sinun valita haluamasi polkupyörä tietokoneeseen ennen ajon alkua. Painamalla SETnäppäintä sillä hetkellä valittuna oleva polkupyörä ilmestyy näytölle. MODE-näppäimen avulla voit vaihtaa polkupyörää. Vahvista valintasi SETnäppäimellä tai odota 5 sekuntia, Bike 1 jolloin valintasi vahvistuu automaattisesti. Kun pidät SET-näppäintä painettuna SETvalikossa kolmen sekunnin ajan, voit muuttaa oletusasetuksiasi. Kun painat MODEnäppäintä, pääset automaattisesti Clock-eli kellovalikkoon, sekä Wheel Size- eli renkaan kokovalikkoon, sekä myös tämän alavalikoihin: Bike 1 ja Bike 2 (ei FC 520-mallissa), ja viimeisenä Total km-eli kokonaiskilometrivalikkoon. Kun painat SET- ja MODE-näppäimiä yhtä aikaa 3 sekunnin ajan siirryt yleisiin oletusasetuksiin (katso sivu 44)

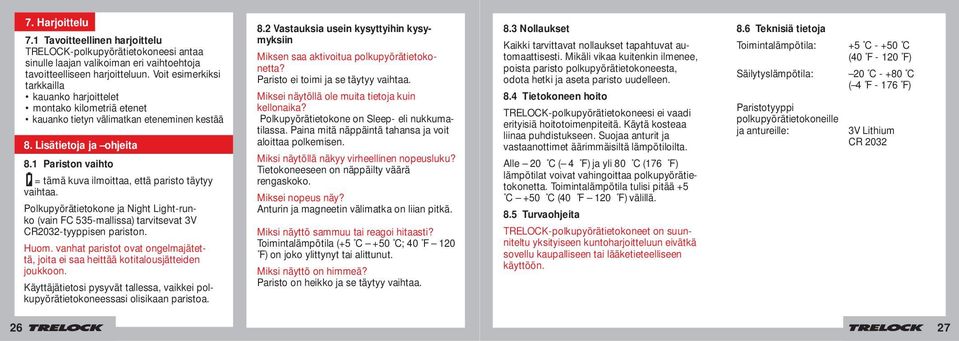

14 7. Harjoittelu 7.1 Tavoitteellinen harjoittelu TRELOCK-polkupyörätietokoneesi antaa sinulle laajan valikoiman eri vaihtoehtoja tavoitteelliseen harjoitteluun. Voit esimerkiksi tarkkailla kauanko harjoittelet montako kilometriä etenet kauanko tietyn välimatkan eteneminen kestää 8. Lisätietoja ja ohjeita 8.1 Pariston vaihto = tämä kuva ilmoittaa, että paristo täytyy vaihtaa. Polkupyörätietokone ja Night Light-runko (vain FC 535-mallissa) tarvitsevat 3V CR2032-tyyppisen pariston. Huom. vanhat paristot ovat ongelmajätettä, joita ei saa heittää kotitalousjätteiden joukkoon. Käyttäjätietosi pysyvät tallessa, vaikkei polkupyörätietokoneessasi olisikaan paristoa. 8.2 Vastauksia usein kysyttyihin kysymyksiin Miksen saa aktivoitua polkupyörätietokonetta? Paristo ei toimi ja se täytyy vaihtaa. Miksei näytöllä ole muita tietoja kuin kellonaika? Polkupyörätietokone on Sleep- eli nukkumatilassa. Paina mitä näppäintä tahansa ja voit aloittaa polkemisen. Miksi näytöllä näkyy virheellinen nopeusluku? Tietokoneeseen on näppäilty väärä rengaskoko. Miksei nopeus näy? Anturin ja magneetin välimatka on liian pitkä. Miksi näyttö sammuu tai reagoi hitaasti? Toimintalämpötila (+5 C +50 C; 40 F 120 F) on joko ylittynyt tai alittunut. Miksi näyttö on himmeä? Paristo on heikko ja se täytyy vaihtaa. 8.3 Nollaukset Kaikki tarvittavat nollaukset tapahtuvat automaattisesti. Mikäli vikaa kuitenkin ilmenee, poista paristo polkupyörätietokoneesta, odota hetki ja aseta paristo uudelleen. 8.4 Tietokoneen hoito TRELOCK-polkupyörätietokoneesi ei vaadi erityisiä hoitotoimenpiteitä. Käytä kosteaa liinaa puhdistukseen. Suojaa anturit ja vastaanottimet äärimmäisiltä lämpötiloilta. Alle 20 C ( 4 F) ja yli 80 C (176 F) lämpötilat voivat vahingoittaa polkupyörätietokonetta. Toimintalämpötila tulisi pitää +5 C +50 C (40 F 120 F) välillä. 8.5 Turvaohjeita TRELOCK-polkupyörätietokoneet on suunniteltu yksityiseen kuntoharjoitteluun eivätkä sovellu kaupalliseen tai lääketieteelliseen käyttöön. 8.6 Teknisiä tietoja Toimintalämpötila: Säilytyslämpötila: Paristotyyppi polkupyörätietokoneille ja antureille: +5 C C (40 F F) 20 C C ( 4 F F) 3V Lithium CR

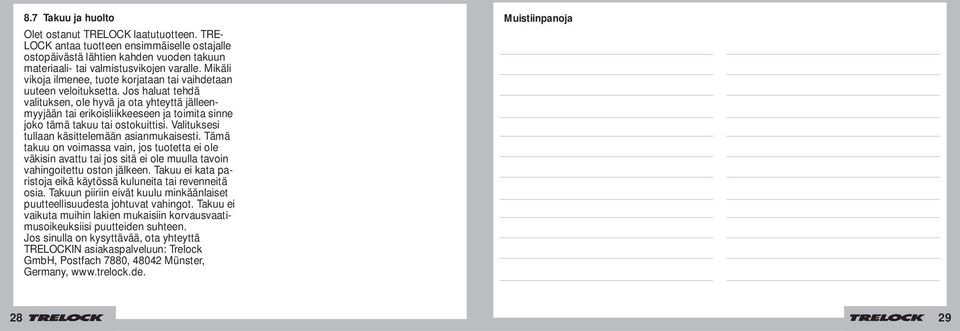

15 8.7 Takuu ja huolto Olet ostanut TRELOCK laatutuotteen. TRE- LOCK antaa tuotteen ensimmäiselle ostajalle ostopäivästä lähtien kahden vuoden takuun materiaali- tai valmistusvikojen varalle. Mikäli vikoja ilmenee, tuote korjataan tai vaihdetaan uuteen veloituksetta. Jos haluat tehdä valituksen, ole hyvä ja ota yhteyttä jälleenmyyjään tai erikoisliikkeeseen ja toimita sinne joko tämä takuu tai ostokuittisi. Valituksesi tullaan käsittelemään asianmukaisesti. Tämä takuu on voimassa vain, jos tuotetta ei ole väkisin avattu tai jos sitä ei ole muulla tavoin vahingoitettu oston jälkeen. Takuu ei kata paristoja eikä käytössä kuluneita tai revenneitä osia. Takuun piiriin eivät kuulu minkäänlaiset puutteellisuudesta johtuvat vahingot. Takuu ei vaikuta muihin lakien mukaisiin korvausvaatimusoikeuksiisi puutteiden suhteen. Jos sinulla on kysyttävää, ota yhteyttä TRELOCKIN asiakaspalveluun: Trelock GmbH, Postfach 7880, Münster, Germany, Muistiinpanoja 28 29
