1 Jigi - Käyttöohje Ohjelman peruskäyttö Laivalahdenkatu 2b FIN Helsinki Business ID:

2 2 (10) Sisällysluettelo 1 Aloitus ja uuden mallin luonti Ohjelman käynnistys Uuden laskentamallin luonti Rakennemallin luonti Sauvojen lisäys Koordinaatisto Tukien lisäys Kuormien lisäys Statiikan laskenta Mallin ja sen osien muokkaus Sauvojen ominaisuudet ja niiden muokkaus Tukien, kuormien jne ominaisuuksien muokkaus Betonirakenteiden mitoitus Aloitus Raudoitus Laskennan raportit... 10

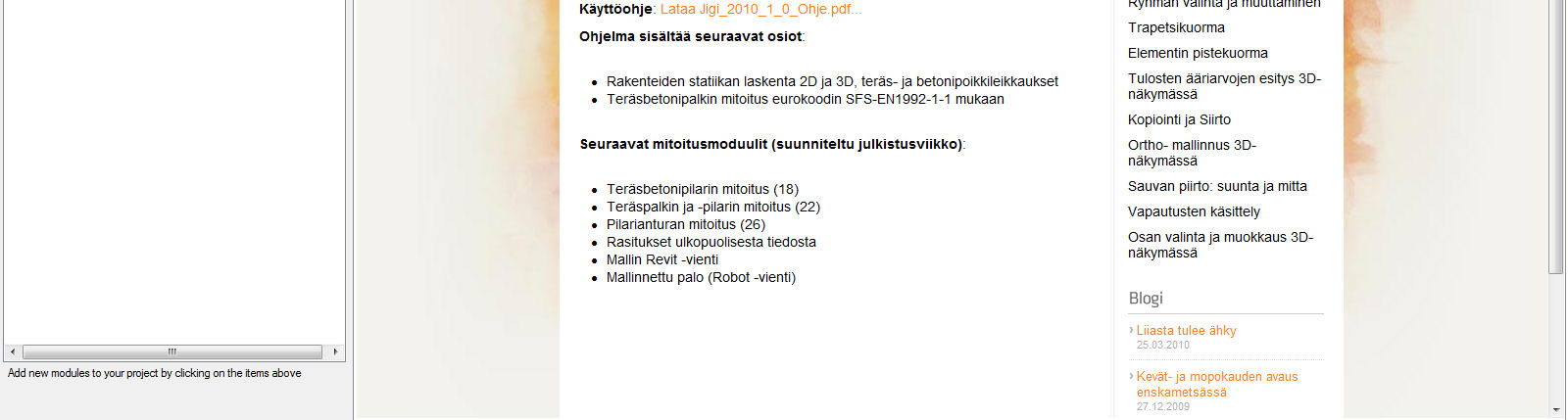

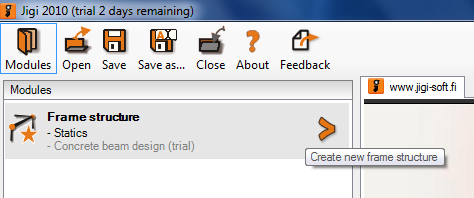

3 3 (10) 1 Aloitus ja uuden mallin luonti 1.1 Ohjelman käynnistys Kun avaat ohjelman aukeaa Jigin oletusnäkymänä alla olevan kuvan mukainen ruutu. Mikäli käytössä on internet-yhteys, avautuvaan ikkunaan tulee näkyviin perustietoa ohjelmasta: viimeinen julkaistu ohjelmaversio, sen sisältö jne. Sivulla näkyy myös kehityslistalla seuraavina olevia mitoitusmoduleja, sekä ohjelman yleisiä kehitysasioita. Kuva 1,, Jigin aloitusnäkymä 1.2 Uuden laskentamallin luonti Aloita uuden laskentamallin luonti vasemman reunan kuvakkeesta Frame Structure. Klikkauksen jälkeen näytölle aukeaa uusi näkymä laskentamallin luomiseksi Kuva 2,, Uuden mallin aloitus

4 4 (10) 2. Rakennemallin luonti 2.1 Sauvojen lisäys Aloita sauvan lisäys valitsemalla Member Member Vaihtoehtoina on terässauva Steel member, taiteräsbetonisauva Concrete member. Lisää sauva tämän jälkeen näyttämällä mallinnusnäkymässä sauvan alku- ja loppupiste. Sauvan piirto jatkuu oletuksena viimeiseksi lisätystä pisteestä. Sauvan piirto katkeaa joko klikkaamalla hiiren oikealla ja valitsemalla done done tai Esc näppäimellä. Kuva 3,, Sauvan lisäys

5 5 (10) 2.2 Koordinaatisto Oletuksena Jigi aukeaa XZ tasonäkymässä eli ns. tasokehä näkymässä. Laskentamallia voi kuitenkin luoda eri näkymissä ja rakenne voi olla kolmiuloitteinen. Voit lisätä sauvan myös näyttämällä alkupisteen ja valitsemalla hiiren oikean näppäimen ja valinnan coordinates coordinates 2.3 Tukien lisäys Tuen lisäys käynnistyy kohdasta Support Support Valiltse komento ja klikkaa solmupistettä jonne tuen haluat lisätä. Oletuksena tuki on jäykkä, jolta on estetty sekä siirtymän että kiertymät. Mikäli haluat lisätä tuelle vapautuksia, aktivoi tuki Project Explorer kohdasta ja vasemmassa alareunassa avautuvassa Properties roperties valinnassa voit muokata tuen ominaisuuksia

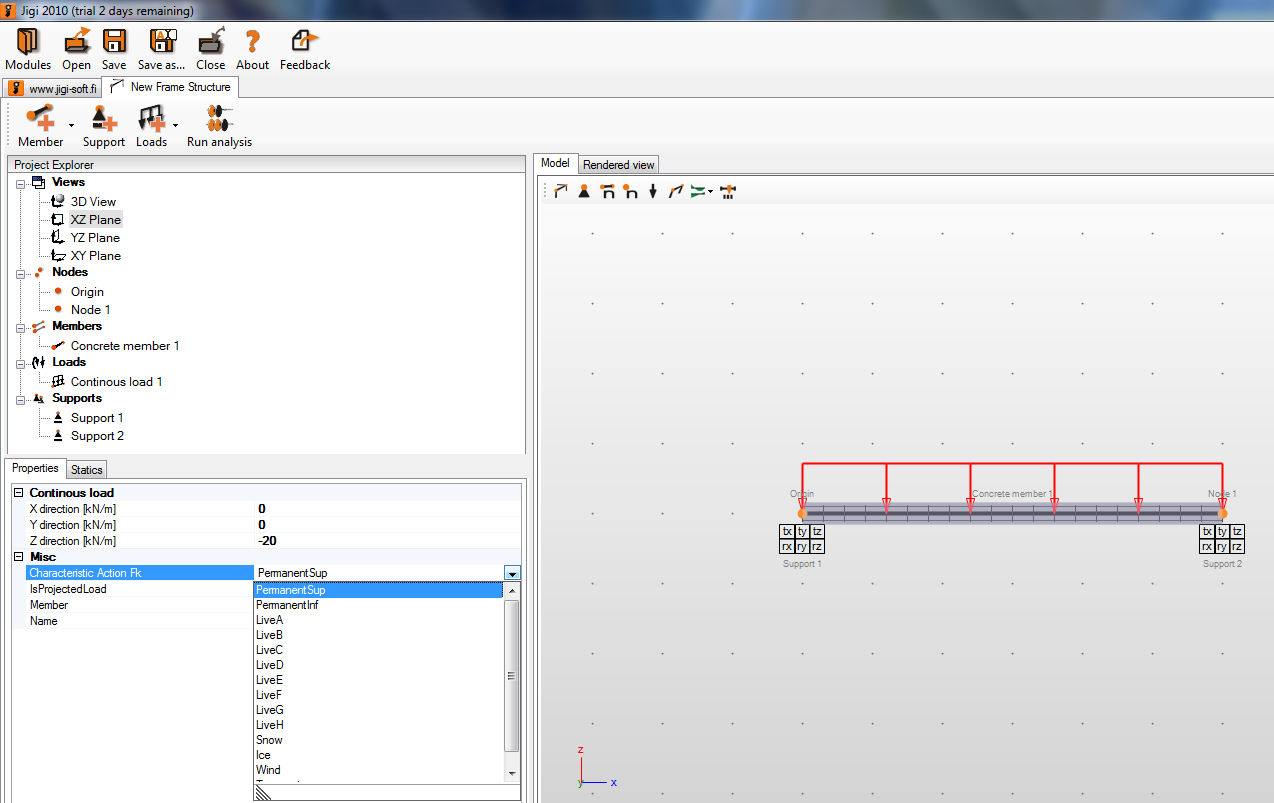

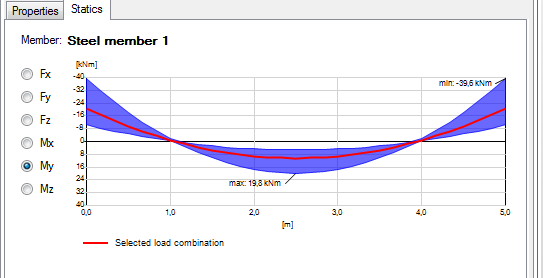

6 6 (10) 2.4 Kuormien lisäys Kuormien lisäys käynnistyy kohdasta Loads Loads. Valittavana on joko solmupistekuorma Nodal force tai jatkuva kuorma Continuous load. Osoita sauva /solmu johon kuorma lisätään ja vasemman alareunan Properties näkymässä anna kuorman suuruus ja suunta. Voit myös valita kuorman luonteen. Kuva 4,, Kuorman suuruus, suunta ja tyyppi 2.5 Statiikan laskenta Kun sauvat, tuet ja kuormitukset on luotu, on malli valmis laskettavaksi. Suorita laskenta valitsemalla Run analysis. Kun laskenta on suoritettu, voit tarkastella sauvakohtaisia tuloksia suoraan ruudulla valitsemalla tarkasteltava sauva aktiiviseksi. Tulokset näkyvät vasemman alareunannäkymässä Statics Statics välilehdellä. Voit tulostaa myös yhteenvetoraportin kohdasta Reports/Static Reports

7 7 (10) 3. Mallin ja sen osien muokkaus 3.1 Sauvojen ominaisuudet ja niiden muokkaus Sauvojen ominaisuuksia (esim. profiilia, betoniprofiilin mittoija, sauvan päiden vapausasteita jne.)voi muokata näkymän vasemmassa alareunassa olevassa ikkunassa Properties Properties Kuva 5,, Sauvojen ominaisuuksien muokkaus 3.2 Tukien, kuormien jne ominaisuuksien muokkaus Vastaavalla tavalla kuin sauvojen muokkaus, voit muokata tukien, kuormien jne ominaisuuksia.valitse aktiiviseksi muokattava kohde (taustaruudukko, tuki, kuorma) Esim. taustaruudukon tiheyden voit muokata aktivoimalla näkymän properties properties valikosta Kuva 7,, Taustaruudukon tiheys Kuva 8, Tuen ominaisuuksien muuttaminen Kuva 6, Kuorman ominaisuuksien muuttaminen

8 8 (10) 4. Betonirakenteiden mitoitus 4.1 Aloitus Luo uusi rakennemalli(sauva, kuormat, tuet), tai käytä vanhaa. Aloita rakenneosan mitoitus valitsemalla haluttu sauva aktiiviseksi. Muokkaa poikkileikkaustiedot ja materiaali halutuksi. Voit tarkistaa sauvakohtaisia statiikan tuloksia välilehdellä Statics Statics Kuva 9,, Mitoitettavan betonipalkin määrittely

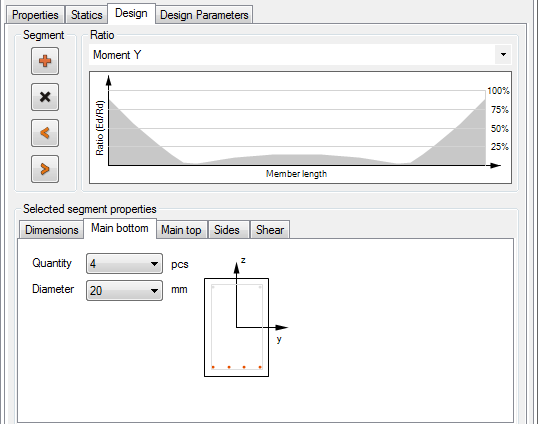

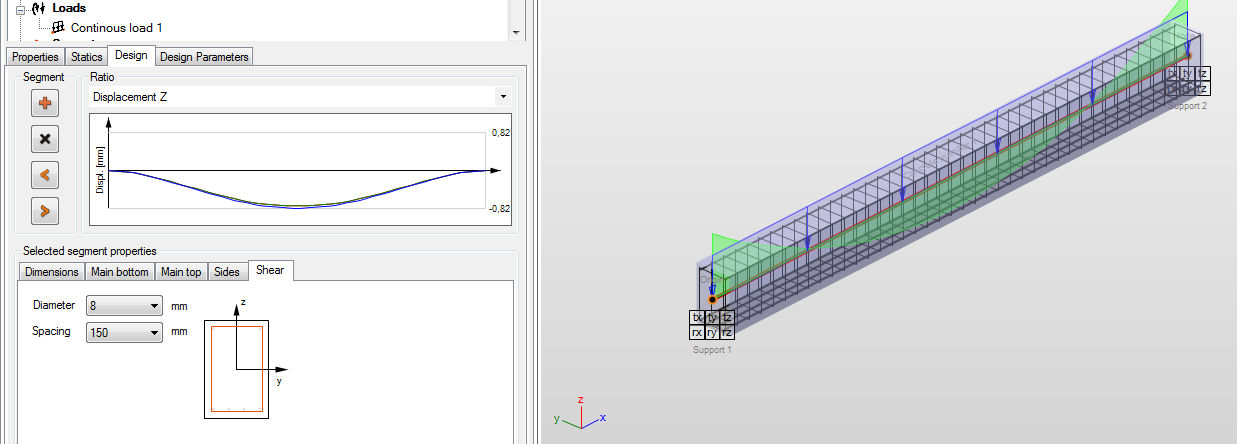

9 9 (10) 4.2 Raudoitus Siirry vasemman alareunan valikon välilehdelle Design Design. Näkymään tulee valitun sauvan käyttöasteet ja siirtymäkuvaajat. Haluttua kuvaajaa voi vaihtaa alasvetovalikosta [1]. Sauvan voi jakaa haluttuihin segmentteihin joiden raudoitusta ja tuloksia voi muokata erikseen. Segmnettien lisäys, poisto ja siirto esitetty kohdassa [2]. [1] [2] Kuva 10,, Sauvan raudoitusten määrittely Raudoituksia ohjataan neljältä välilehdeltä: Alapinnan pääteräkset Main bottom, Yläpinnan pääteräkset Main top, sivujen lisäraudoitukset Sides sekä leikkausraudoitukset Shear. Päivitettävät muutokset näkyvät heti poikkileikkausnäkymässä, sekä mallinäkymässä. Kuva 11,, Sauvan raudoitukset

10 10 (10) 5 Laskennan raportit Laskennan raportit saadaan näkyviin kohdasta Reports Reports. Siellä on kaksi mahdollisuutta, Statics Report sekä Detailed Design Report Kuva 12,, Laskentaraportit Statiikaraportissa esitetään havainnekuva rakenteesta sekä sauvakohtaiset rasitukset. Myös siirtymät ja tukireaktiot. Mitoitusraportissa esitetään sauvakohtaisesti tarkat mitoitustiedot ja käyttöasteet. Raportissa on myös näkyvissä Eurokoodin kaavat sekä tarkat kohdat, joihin kaavat perustuvat.
