1 ASENNUSOHJE Alson kattolämmityselementit

2 YLEISTÄ Tekniset tiedot. Jännite: 230 V AC Teho: 150 W/m2 Paksuus: 0,5 mm Liitosjohto: 2 m MK 1,5mm2 Leveydet: 600, 900 ja 1200 mm Asennuksen saa suorittaa vain sähköpätevyyden omaava henkilö ja asennuksessa tulee noudattaa kansallisia sähköalan määräyksiä. Alson-kattolämpöelementin lämmittävänä osana on ohut metallivastus, joka laminoidaan kahden muovikalvon väliin. Vastusmoduulien välissä ja elementin ulkosivuilla on kiinnitysalueet, joiden läpi elementti nidotaan katon rakenteeseen. Alson-kattolämpöelementit asennetaan kattoon lisä-lämpöeristeen ja katon sisäverhouksen väliin. Lämpö siirtyy katon verhoilumateriaaliin, josta se siirtyy lämpö-sätlynä huoneen sniin, huonekaluihin ja muihin esinsiin. Nämä luovuttavat edelleen lämpöä huonlmaan. Katonkannattimet Höyrysulku Lämmöneriste Tilaa verholaudalle (20 cm ulkosnästä) Lisälämmöneriste Asennusrimat Kattoelementit Tilaa sähköjohdoille Katon pintamateriaali Termostaatti

3 SAATAVILLA OLEVAT MALLIT Sähkönro Tyyppi Teho (W) Ulkomitat (mm) ALSON x150 / 135W Kattolämpöelementti x ALSON x205 / 185W Kattolämpöelementti x ALSON x230 / 210W Kattolämpöelementti x ALSON x270 / 245W Kattolämpöelementti x ALSON x310 / 280W Kattolämpöelementti X ALSON x350 / 315W Kattolämpöelementti X ALSON x400 / 360W Kattolämpöelementti X ALSON x460 / 420W Kattolämpöelementti X ALSON x540 / 490W Kattolämpöelementti X ALSON x630 / 570W Kattolämpöelementti X ALSON x100 / 135W Kattolämpöelementti X ALSON x140 / 185W Kattolämpöelementti X ALSON x155 / 210W Kattolämpöelementti X ALSON x180 / 245W Kattolämpöelementti X ALSON x205 / 280W Kattolämpöelementti X ALSON x235 / 315W Kattolämpöelementti X ALSON x270 / 360W Kattolämpöelementti X ALSON x310 / 420W Kattolämpöelementti X ALSON x360 / 490W Kattolämpöelementti X ALSON x420 / 570W Kattolämpöelementti X ALSON x70 / 120W Kattolämpöelementti X ALSON x75 / 135W Kattolämpöelementti X ALSON x105 / 185W Kattolämpöelementti X ALSON x115 / 210W Kattolämpöelementti X ALSON x135 / 245W Kattolämpöelementti X ALSON x155 / 280W Kattolämpöelementti X ALSON x175 / 315W Kattolämpöelementti X ALSON x200 / 360W Kattolämpöelementti X ALSON x230 / 420W Kattolämpöelementti X ALSON x270 / 490W Kattolämpöelementti X 2700

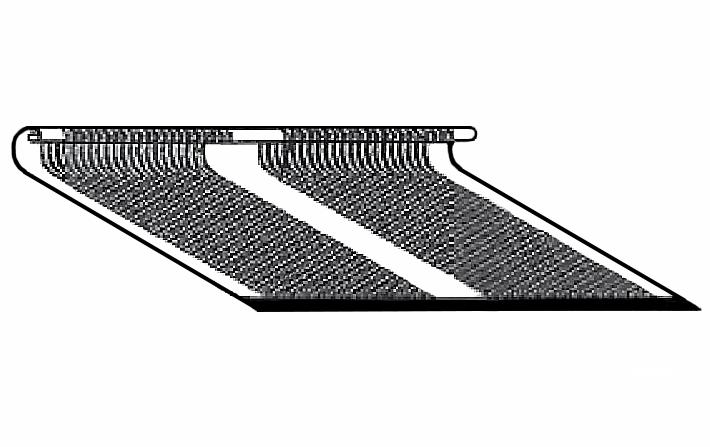

4 ELEMENTTIEN VALINTA Kattorakenne Lämmitysvastukset Rimotus Kiinnitysalueet Katon pintaverhous Lämpöelementti ELEMENTTIEN VALINTA JA SIJOITTELU Valitse ensin elementtien pintateho kattomateriaalin mukaan. 125 W/m2 elementit soveltuvat käytettäviksi usmpien kattomateriaalien kanssa. Ylsimpien materiaalien lämpövastukset löydät tämän ohjeen loppuosiosta. Jos käyttämääsi materiaalia löydy, kysy sen lämpövastus myyjältä tai valmistajalta. Lämpövastus voidaan laskea lämmönjohtavuudesta: R = d/c, missä R on lämpövastus, d materiaalin paksuus (m) ja C lämmönjohtavuus (W/ mk). Katon lämpövastus saa olla korkntaan: 125 W/m2 elementit: 0,16 m2k/w 150 W/m2 elementit: 0,13 m2k/w 175 W/m2 elementit: 0,09 m2k/w Lisälämmöneriste Laske kunkin huoneen lämmitystarve erikseen ja valitse elementit sen mukaan. Suositeltavaa on käyttää 60, 90 ja 120 cm levtä elementtejä, koska ne ovat asennettaessa helpoimpia käsitellä. Sijoita kunkin ikkunan eteen elementtiryhmä. Jätä n. 20 cm (korkntaan 30 cm) tilaa verholaudalle. Sijoita loput elementit tasaisesti huoneeseen niin, että niiden liitäntäpäät ovat linjassa keskenään. Suurimman osan lämmitystehosta tulisi kuitenkin olla ulkosnien puolsessa osassa huonetta. Älä sijoita elementtejä kaappien tai muiden kiintden rakentden päälle, koska ne estävät lämmön siirtymisen huoneeseen. Varaa riittävästi tilaa valaisimille, putkille, ilmanvaihtokanaville ja sähköjohdoille.

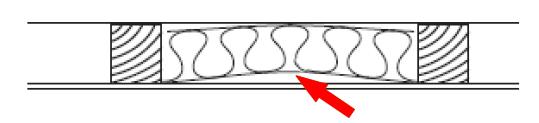

5 ASENNUS Alson-elementtien käsittely Elementtiä saa lyhentää kä halkaista. Sitä myöskään saa kaventaa lkkaamalla metallivastuksen kohdalta. Elementtiä saa taittaa kä venyttää. Asennusrimojen kiinnitys Käytä asennusrimoina mittatarkkoja 44 x 44 mm rimoja. Kiinnitä rimat kattorakenteeseen 30/40 cm väln (keskeltä keskelle mitattuna), hienosahattu pinta alaspäin. Tarkista, että rimat ovat suoria, yhdensuuntaisia ja koko elementin pituudelta samalla etäisyydellä toisistaan. Rimojen tulee olla yhdensuuntaisia. Rimat vät saa olla käyriä kä niitä saa jatkaa limiliitoksella! Lisälämmöneristeen asennus Käytä lisälämmöneristeenä kattolämmityskaistaa, jonka paksuus on 45 mm. Höyrynsulku suositellaan asennettavaksi lisälämmöneristeen yläpuolelle. Katon perusrakenne cm Lämmöneriste Katonkannattimet Höyrynsulku Rimotus Lisälämmöneristys Asenna lisälämmöneristeet huolella. Viersissä kuvissa on esitetty ylsimmät asennusvirheet. Putkia ja kaapelta saa asentaa lisälämmöneristeen yläpuolellle kä sen ja elementin väliin.

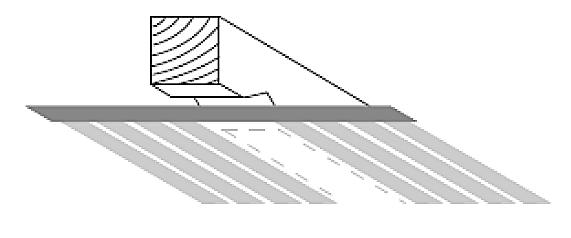

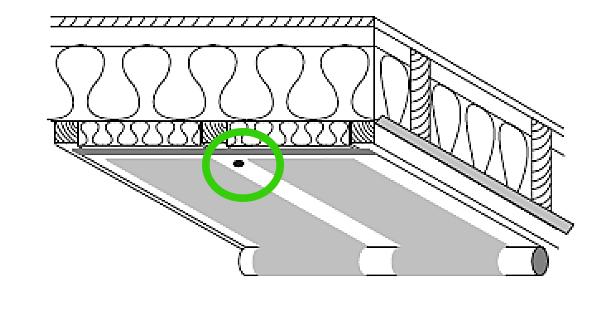

6 ASENNUS Elementtien kiinnitys Kiinnitä elementti toisesta päästä nitojalla ja rullaa se auki. Varmista, että metallivastukset vät ole asennus-rimojen kohdalla. Kiinnitä elementti nitojalla kiinnitysaluden kohdalta asennusrimoihin. Älä nido metallisten vastuselementtien kohdalta! Tarkista että riman reunan ja ensimmäisen vastuselementin välillä on vähintään 5 mm. Lovea asennusrima jos päälystpin kohdalla tuntuu sähköjohto. min. 5 mm

7 ASENNUS Sähkökytkennät Sähkökytkennän saa tehdä vain sähköpätevyyden omaava henkilö. Yhdistä kaikki huoneen lämmityselementit ja kytke ne termostaatille. Johdotukset ja kytkentärasiat tulee sijoittaa sellaisiin katon osiin, joissa ole lämmitys-elementtejä. Termostaatin tulee olla kattolämmityksen ohjaukseen soveltuvaa mallia. Se sijoitetaan 1,5-1,6 m korkeuteen paikkaan, jossa se ole alttiina vedolle kä suoralle lämmönlähtlle. Kattomateriaalin kiinnitys Kiinnitä katttomateriaali rimoitukseen (mieluiten ruuvlla). Ole varuillasi, ettet ruuvaa metallivastusten läpi tai muuten vahingoita elementtejä. Tarkista, ett katon ja elementin väliin jää ilmarakoa. Kytke lämmitys päälle vasta, kun katto on maalattu ja maali on täysin kuivunut.

8 MATERIAALIEN LÄMPÖVASTUKSET Kattomateriaali Lastulevy (tiheys 600 kg/m 2 ) Lastulevy (tiheys 800 kg/m 2 ) Lämmönjohtavuus W/mK Paksuus mm 0, , Lautapaneeli 0, Kipsilevy 0, Kuitulevy (kova) 0,13 3,2 6,4 Kuitulevy (puolikova) 0, ,5 Lämpövastus m 2 K/W 0,09 0,10 0,12 0,15 0,06 0,08 0,09 0,12 0,06 0,07 0,09 0,11 0,13 0,16 0,05 0,07 0,10 0,02 0,04 0,05 0,06 0,11 Elementtityyppi W/m Kattolaatat 0,14 6 0,04 Vaneri (koivu) 0,147 6, Vaneri (havupuut) 0,11 6, ,06 0,08 0,11 0,14 0,16 0,08 0,11 0,14 0,19 0,21

9 MITTAUSPÖYTÄKIRJA

10

11

12 PISTESARJAT -TAKUU Pistesarjat Oy myöntää tuottlleen 2 vuoden täyden takuun, ell toisin mainita. Takuu koskee materiaali- ja valmistusvirhtä. Takuu on voimassa seuraavien ehtojen täyttyessä: Sähkökytkennän on suorittanut pätevä sähköasentaja voimassa olevien määräysten ja Pistesarjojen toimittaman asennusohjeen mukaisesti. Mahdollisesta viasta on ilmoitettu ostopaikkaan. Pistesarjoille on annettu tilaisuus vianetsintään vian syyn vahvistamiseksi. Vianetsintää tai korjaustyötä suoriteta ilman Pistesarjojen suostumusta. Ostotapahtumasta tulee pystyä esittää tosite. Hävitysohjeet Elektronisia komponentteja sisältäviä laittta EI saa hävittää kotitalousjättden kanssa. Ne täytyy hävittää muiden sähkö- ja elektroniikkajättden tavoin paikallista lainsäädäntöä noudattaen. Pistesarjat Oy Kylänportti 2, Espoo p , f myynti@pistesarjat.fi Tämä asennusohje on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virhstä tai tietojen väärästä soveltamisesta aiheutunsta välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Copyright 2017 Pistesarjat Oy. Kaikki oikeudet pidätetään. FI0218MM
