1 Huawei B593s käyttöönotto - Pikaohje Ohjeen versio Virheet ja parannusehdotukset voi ilmoittaa asiakaspalveluumme osoitteessa 3G-antennit.fi Huom! Ohje ei sellaisenaan sovellu vanhemmalle B593u-12 reitittimelle vaan on tarkoitettu ainoastaan Huawei B593s-22 mallille. Ohjeen kopiointi kaupalliseen tarkoitukseen on kielletty, jakaminen sallittua. Aloitus: 1. Aloita asettamalla normaalikokoinen SIM-kortti reitittimen sivulla olevaan aukkoon lovettu nurkka edeltä ja ylöspäin eli metallinen kontaktipinta laitteen etupuoleen päin. Älä käytä SIM-adaptereita jottei kortti jumitu laitteen sisään. Paina SIM-kortti kynnellä pohjaan asti kunnes vapauttaessasi kuulet naksahduksen ja SIM-kortti jää laitteen sisään reunan tasolle. 2. Kytke reitittimeen virta ja kytke sitten tietokoneesi reitittimeen joko ethernetkaapelin avulla (johonkin keltaisista porteista) tai kytkeytymällä sen luomaan langattomaan verkkoon. Langattoman verkon nimi ja salausavain löytyvät B593s-reitittimen takana olevasta tarrasta (WLAN-Name ja WLAN-Key). 3. Kirjaudu nettiselaimellasi (Chrome, Firefox, Safari, ym.) reitittimen hallintaan osoitteessa tai 4. Valitse kieli ja anna käyttäjätunnus ja salasana, oletukset ovat admin ja admin ilman lainausmerkkejä.

2 5. Suunnista ylä/reunavalikossa kohtaan Internet ja APN-hallinta. Jätä auto -profiili olemaan, sen sijaan valitse profiilivalikosta Lisää. 6. Anna profiilille jokin kuvaava nimi ja syötä sen jälkeen operaattoriasi ja liittymätyyppiäsi vastaava APN-osoite. Ole huolellinen, väärä APN voi aiheuttaa hidastelua tai liittymän jatkuvaa tai satunnaista toimimattomuutta. Valitse lisäksi todennusmenetelmäksi Automaattinen. Lopuksi paina Lähetä.

3 Vinkki: Lista yleisimmistä APN-osoitteista toimitetaan reitittimen mukana. Jos se kuitenkin puuttuu tai ei sisällä omaa liittymääsi, voit ottaa yhteyttä operaattoriisi tai asiakaspalveluumme. 7. Siirry seuraavaksi valikkoon Internet ja Verkkoyhteys. Voit verkkotilan avulla lukita yhteyden johonkin tiettyyn verkkoon kuten 3G tai 4G, jolloin laite hakee heikommankin signaalin halutulla verkkotekniikalla. Ota huomioon, että Dual Carrier on teknisesti 3G-verkkoa, joten 4G-valinta sulkee myös Dual Carrier-verkon pois. Et voi lukita laitetta erikseen Dual Carrier-verkkoon, joten jos alueellasi on voimakkaampi 900 MHz:n 3G-verkko, ainoa keino suodattaa tämä pois on käyttää reitittimessä sellaista ulkoista antennia joka tukee 2100 MHz:n verkkoja mutta ei 900 MHz:n verkkoa. 8. Valitse luomasi APN-profiili listalta kohdassa Profiili. Huomaa myös, että jotkin operaattorit käyttävät toisen operaattorin verkkoa (esim. Saunalahti käyttää Elisan verkkoa) jolloin on tärkeää myös aktivoida Datasiirto verkkovierailussa jotta yhteys toimisi. Paina lopuksi Lähetä.

4 9. Halutessasi voit poistaa PIN-koodin kyselyn käytöstä kohdassa Internet ja PIN-koodin hallinta. Jos kyselyn päällä pitämiselle ei ole mitään erityistä syytä, on suositeltavaa poistaa kysely kokonaan käytöstä. Mikäli et halua tehdä muita muutoksia laitteen asetuksiin ja käytät laitteen sisäänrakennettuja antenneja, laite on nyt valmis käyttöön. Mikäli et halua tehdä muita muutoksia laitteen asetuksiin, mutta sinulla on käytössäsi ulkoiset antenni(t) tai haluat tietää yhteyden signaalitason, siirry vaiheisiin 13 ja 14.

5 10. Kohdassa WLAN ja WLAN-asetukset voit mm. poistaa langattoman verkon kokonaan käytöstä, vaihtaa sen nimeä, suojausmenetelmää ja salausavainta. Merkitse asetukset itsellesi muistiin kun teet muutoksia, laitteen takana tarrassa olevat asetukset eivät enää päde muutosten jälkeen.

6 11. Kohdassa WLAN ja Lisäasetukset voit muuttaa mm. WLAN-kanavaa, kaistanleveyttä ja lähetystehoa. Kokeile asetusten muuttamista mikäli kohtaat ongelmia langattoman verkon tai internetin käytössä (internetin toimiessa normaalisti ethernet-kaapelin kautta). Esim. WLAN-kanavan muutoksella voi olla vaikutusta mikäli jokin toinen langaton laite käyttää lähellä olevaa taajuutta ja aiheuttaa näin häiriötä.

7 12. WDS-asetuksen avulla voit parittaa B593s-reitittimesi toisen WDSominaisuudella varustetun WLAN-tukiaseman kanssa. Näin voit laajentaa langattomasti verkon kuuluvuutta toiseen tukiasemaan esim. talon ylempään kerrokseen tai lähellä olevaan toiseen rakennukseen (kunhan toinen tukiasema on kuuluvuusetäisyydellä). Syötä BSSID-kenttään paritettavan tukiaseman yksilöllinen MAC-osoite (yleensä laitteen pohjassa olevassa tarrassa) ja varmista, että kummankin laitteen suojausmenetelmät ovat samat. Paritus täytyy tehdä vastaavalla tavalla myös toisen tukiaseman WDS-asetuksiin. Lisäksi varmista, että toisen tukiaseman hallintasivun osoite ei ole päällekkäinen B593s-reitittmen kanssa (oletus joka siis täytyy toisessa laitteessa olla poikkeava, esim ). Viimeiseksi varmista, että DHCP-palvelin eli osoitteenjako sisäverkon laitteille on päällä ainoastaan B593s-reitittimessä.

8 13. Jos signaali on alueellasi huono ja joudut käyttämään ulkoista 3G-antennia (perinteinen antenni) tai 4G-antennia (ristipolarisaatioantenni eli kaksoisantenni), muuta silloin antenniasetukset kuvan osoittamalla tavalla kohdassa Järjestelmä ja Antenni-asetukset. Kytke antenni virrattomaan laitteeseen ennen kuin teet muutoksia asetukseen. Mikäli valikossa on (ohjelmistoversiosta riippuen) mahdollista valita asetus kummallekin antennille erikseen, ylempi vaihtoehto tarkoittaa ns. ykkösantennia (takaa katsottuna vasemmanpuoleinen antenniliitin). Mikäli käytät perinteistä 3G-antennia, kytke antennikaapeli laitteen takaapäin katsottuna vasemmanpuoleiseen antenniliittimeen. Mikäli käytät 4G-antennia (kaksoisantenni tai kaksi erillistä antennia), kytke pystypolaarisen elementin kaapeli takaapäin katsottuna vasemmanpuoleiseen liittimeen ja vaakapolaarinen elementti oikeanpuoleiseen liittimeen. Mikäli et ole varma polarisaatioista, voit kokeilla kummin päin asennettuna yhteys toimii paremmin. Huolehdi, että antenni on oikeaoppisesti asennettu ulos avaraan ja esteettömään paikkaan ja säädä antennin paras suunta netin nopeustestejä toistamalla.

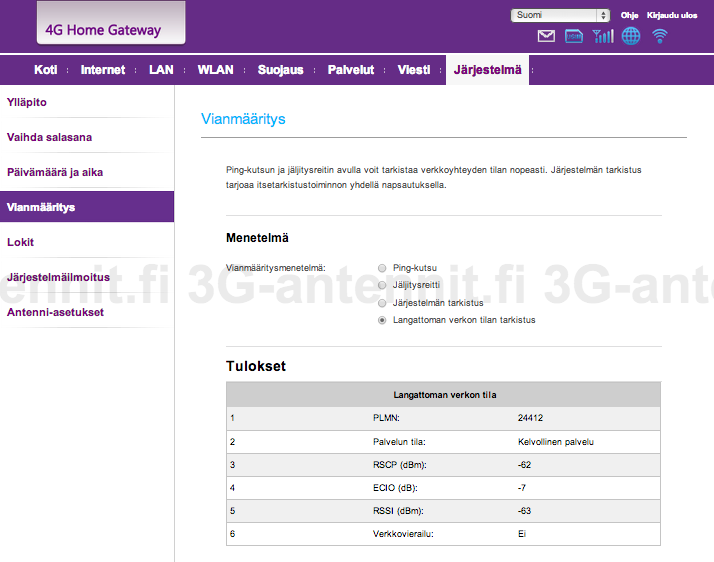

9 14. Kohdassa Järjestelmä, Vianmääritys ja Langattoman verkon tilan tarkistus näet verkon tarkan signaalitason. Mitä pienempi vaimentuma, sen parempi signaali. RSCP = laskennallinen vaimentuma siinä solussa mihin ollaan yhteydessä signaalin prosessoinnin jälkeen (modeemin sisäinen virheenkorjaus) ECIO = kohina ja ruuhka (-1 db / -3 db hyvä taso, -13 db / -14 db heikko) RSSI = laskennallinen vaimentuma kaikesta sisääntulevasta radiotaajuuksisesta energiasta, mukana mm. kohina viereisistä soluista RSSI/RSCP-asteikko: -51 db erinomainen / -63 db hyvä / -75 db normaali / -87 db heikko / - 99 db erittäin heikko / -113 db ei signaalia Laite mittaa sen verkon voimakkuutta mihin se on milloinkin kytkettynä (3G, 4G). Vinkki: Kun käytät ulkoista antennia, sen vaikutus kannattaa varmistaa signaalitason lisäksi aina nopeustestejä toistamalla. (esim. ja siellä Begin Test )

10 15. Mikäli huomaat yhteydessä tai laitteen toiminnassa jotain ongelmia, voit ajaa järjestelmän vianmäärityksen kohdasta Järjestelmä, Vianmääritys ja Järjestelmän tarkistus. Muun muassa ulkoisten antennien tilan tarkistus löytyy kohdasta 2.11 ja 2.12 Huawei B593s-reitittimen muita ominaisuuksia ovat mm. Dynaaminen DNS-palvelu (DynDNS.org) ja portinohjaus internetistä päin sisäverkon laitteelle (esim. IP-valvontakameralle) Mahdollisuus käyttää ulkoista USB-kiintolevyä tai muistitikkua verkkolevynä tietokoneille (FTP, Samba) tai televisioille ja pelikonsoleille (DLNA, vaatii tuen myös kytkettävältä laitteelta). USB-printterin jakaminen verkossa (Samba). DMZ-ohjaus laitteen omien suojausasetusten ohi erilliselle reitittimelle (yksi IPosoite) MAC, URL ja IP-pohjainen suodatus sekä Universal Plug-n-Play (upnp) ALG-reititys SIP-protokollan IP-puhelinyhteyksille
