Kiitos, kun valitsit Huawein E5220 -mobiilireitittimen. Huawei E5220 tarjoaa nopean langattoman verkkoyhteyden.

Transkriptio

1 Kiitos, kun valitsit Huawein E5220 -mobiilireitittimen. Huawei E5220 tarjoaa nopean langattoman verkkoyhteyden. Tämä opas auttaa sinua ymmärtämään E5220-mobiilireititintä, jotta voit alkaa käyttää sitä heti. Lue tämä dokumentti huolellisesti, ennen kuin käytät Huawei E5220:a. Saat lisätietoja Huawei E5220:n toiminnoista ja kokoonpanoista mobiilireitittimen mukana toimitettavasta verkonhallintasivun online-ohjeesta. Huawei E5220:een tutustuminen Huomautus: Tämän dokumentin kuvaukset ja kuvat ovat vain viitteeksi. Ostamasi tuote voi poiketa dokumentin tuotteesta. 1

2 Käyttökohteet WLAN-laitteet (kuten älypuhelimet, tabletit ja pelikonsolit) tai tietokoneet voivat muodostaa Internet-yhteyden Huawei E5220:n kautta. Liitäntätapa riippuu langattoman WLAN-laitteen tai tietokoneen käyttöjärjestelmästä. Muodosta yhteys laitteen omien ohjeiden mukaan. Jos haluat käyttää Internetiä USB-liittimen kautta, liitä E5220-reititin ohjeiden mukaan laitteeseen. HUAWEI E5220 -mobiilireitittimellä voit jakaa nettiyhteyden esim. tablettiin, matkapuhelimeen ja tietokoneeseen. 2

3 3

4 Ulkoasu 6 Verko signaalin vahvuus WLAN/Wi-Fi Akun lataustaso Tekstiviestin merkki Virtapainike Hihnan kiinnitysreikä Micro USB -portti

5 Ilmaisin Ilmaisin Tila Kuvaus Vihreä Voimakas signaali Signaali Oranssi Heikko signaali Punainen Ei signaalia Wi-Fi Vihreä Wi-Fi käytössä Vihreä Riittävä akun virta Akku Vilkkuu vihreänä Akun lataaminen Punainen Akun virta vähissä Viestit Vihreä Uusi viesti Vilkkuu vihreänä Saapuneet-kansio täynnä 5

6 SIM-kortin ja akun asentaminen Akun lataaminen Jos E5220-reitintä ei ole käytetty pitkään aikaan tai jos akku on aivan tyhjä, se ei välttämättä käynnisty heti, kun laturi kytketään. Lataa akkua jonkin aikaa, ennen kuin yrität käynnistää reitittimen. 6

7 Tapa 1: käytä verkkolaitetta laitteen lataamiseen Tapa 2: lataa laite tietokoneyhteyden kautta Liitä E5220-reititin tietokoneeseen laitteen mukana toimitetulla datakaapelilla. 7

8 Huom! Käytä ainoastaan E5220-reitittimen kanssa yhteensopivaa, nimetyn valmistajan tuottamaa verkkolaitetta. Yhteensopimattoman tai tuntemattoman valmistajan verkkolaitteen käyttö voi aiheuttaa reitittimen toimintahäiriön, toimimattomuuden tai jopa tulipalon. Tällainen käyttö mitätöi kaikki tuotteen nimenomaiset ja epäsuorat takuut. Virtalähde on valinnainen lisävaruste. Jos se ei sisälly pakettiin, voit ottaa yhteyttä valtuutettuun jälleenmyyjään ostaaksesi E5220-reitittimen kanssa yhteensopivan sovittimen. Huawei E5220-mobiilireitittimen verkkolaitteen malli on HW X1W. X edustaa U-, E-, B- tai J-kirjainta alueen mukaan. Saat lisätietoja sovitinmallista ottamalla yhteyttä valtuutettuun jälleenmyyjään. 8

9 Virransäästötila Jos E5220-reititin on ollut käyttämättömänä jonkin aikaa, se siirtyy valmiustilaan, jossa virran merkkivalo vilkkuu hitaasti ja näyttö sammuu. Näyttö aktivoituu painamalla mitä tahansa näppäintä. Voit ottaa automaattisen WLAN-sammutustoiminnon käyttöön tai poistaa sen käytöstä, kun käytät reititintä akkuvirralla. WLAN sammuu automaattisesti, jos tämä toiminto on käytössä eikä mikään WLAN-laite ei käytä reitintä vähään aikaan. Voit käynnistää WLAN-yhteyden uudelleen painamalla mitä tahansa painiketta. 9

10 Pikaohje: 1. Laita SIM-kortti E5220-reitittimeen. Laite tunnistaa Elisan ja Saunalahden SIM-kortin automaattisesti, jos käytössä on oletus PIN-koodi (Elisa 1234 ja Saunalahti 0000). Mikäli käytät muuta kuin Saunalahden tai Elisan oletus PIN-koodia, niin käytössäsi on yksi vain yritys syöttää oikea PIN-koodi. Helpoiten saat PUK-koodin liittymällesi Oma Saunalahden(oma.saunalahti.fi) tai Oma Elisan (oma.elisa.fi) kautta, liittymäsi mukaan. 2. Laita reititin lataukseen. 3. Laita virta päälle -näppäimestä. 4. Yhdistä tietokoneesi/laitteesi reitittimen langattomaan verkkoon (SSID). Kun WLAN-laite muodostaa yhteyden reitittimeen ensimmäistä kertaa, joudut antamaan langattoman verkon salausavaimen. Langattoman verkon nimen (SSID) ja salasasanan (WIFI KEY) löydät mobiilireitittimen takakannesta. 5. Avaa internet-selain tietokoneella. Jos yhteys ei toimi automaattisesti tai haluat 10

11 tarkistaa asetukset, kirjoita osoitteeksi näin pääset Huawei E5220 -reitittimesi hallintasivuille. Käyttäjänimi ja salasana sivuille on admin. Klikkaa tämän jälkeen Kirjaudu sisään -painiketta Hallintasivu kehoittaa sisäänkirjautumisen jälkeen vaihtamaan kirjautumissalasanan. Voit ohittaa tämän halutessasi klikkaamalla Peruuta-painiketta. 6. Huom! Mikäli laite on yhdisetty internettiin ja dataa ei liiku 10 minuuttiin, niin reititin menee lepotilaan ja yhteys katkeaa. Yhteyden saat mudostettua uudestaan painamalla -näppäintä. 11

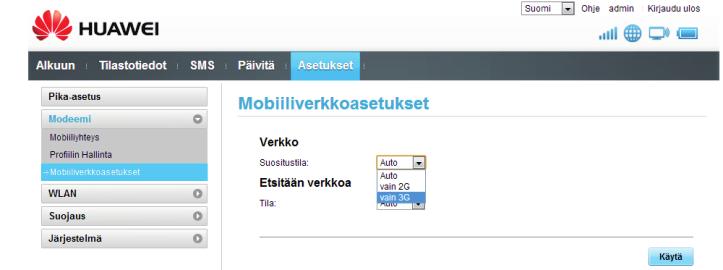

12 Hallinnan kautta voit tehdä mm. seuraavia toimenpiteitä: Verkkotekniikan (3G/2G) lukitseminen Jos mobiililaajakaistayhteytesi pätkii, niin voit kokeilla verkon lukitsemista 3G-verkkoon. Hallinnassa oleva Vain 3G tarkoittaa 3G verkkoa. Verkkotekniikan lukitseminen tapahtuu hallinnan kautta: Asetukset > Modeemi > Mobiiliverkkoasetukset > Verkko > Suositustila: Vaihtoehdot: Auto, Vain 2G ja Vain 3G. Verkkotekniikan pakotuksen jälkeen klikkaa Käytä-painiketta, jolloin tulee ilmoitus: Huomaa Asetukset on tehty. Valitse hallinnan ylävalikosta Alkuun ja paina YHDISTÄ-painiketta (jos yhteystila on Manual). 12

13 Mobiililaajakaistayhteyden tila (Automaattinen tai Manuaalinen) Yhteyden muodostuksen tilan voit muuttaa: Asetukset > Modeemi > Mobiiliyhteys > Yhteystila: Manuaalinen/ Automaattinen Reitittimen oletuksena on automaattinen yhteystila. 13

14 PIN-koodin käyttöönotto / poistaminen Voit ottaa ottaa PIN-koodin kyselyn käyttöön reitittimen hallinnassa seuraavasti: Asetukset > Suojaus > Autom.Vahvistus (PIN) > Automaattinen vahvistus: Ota käyttöön ja syötä SIM-kortin PIN-koodi PIN-koodi-kohtaan ja klikkaa Käytä 14

15 Uuden profiilin luominen Voit luoda tarvittaessa uuden profiilin seuraavasti: Asetukset > Modeemi > Profiilin hallinta > Uusi profiili. Täytä Profiilin nimi ja APN kohdat ja klikkaa Tallenna Huomio seuraavat käytössä olevat APN:t Elisan ja Saunalahden liittymillä o internet (Saunalahti 4G, Saunalahti Prepaid, Elisa -liittymät) o internet.saunalahti (Saunalahti 3G -liittymät) Tehdasasetusten palauttaminen Jos unohdat reitittimen hallintaan tekemäsi asetusmuutokset, voit palauttaa Huawei E5220:n tehdasasetukset uudelleen käyttöön. Pidä Reset-painike painettuna, kunnes näyttö sammuu. Reitittimen tehdasasetukset palautetaan. 15

16 Huomautus: Kun tämä toimenpide suoritetaan, reitittimen kaikki henkilökohtaiset laitteen hallintaan tehdyt asetusmuutokset poistetaan. Kaikki verkonhallintasivun määritykset palautetaan tehdasasetuksiin. 16

17 Esimerkki E5220-reitittimen yhdistämisestä langattomaan verkkoon Tabletin liittäminen (esim. ipad) WLAN-yhteyden kautta 1. Kytke langaton verkko päälle koskettamalla Asetukset (Settings) > WLAN (WLAN). 2. Tabletti hakee automaattisesti langattomat yhteydet ja näyttää tukiasemien luettelon. 3. Valitse tukiasema E5220-reitittimen verkon nimellä, SSID:llä. 4. Anna tarvittaessa langattoman verkon oikea salausavain ja napauta Liity (Join). (Lukkosymboli ilmaisee, että salausavain tarvitaan yhteyden muodostamiseen tähän langattomaan verkkoon.) 17

18 Huom! WLAN-laitteet, kuten iphone, ipod touch ja PS3 voivat muodostaa Internet-yhteyden Mobile WiFin välityksellä. Saat tietoa erityistoimista WLAN-laitteen käyttöoppaasta. Vihjeitä Kun E5220-reititin on käytössä pitkään, se lämpenee ja voi ylikuumeta. Jos näin käy, reititin katkaisee verkkoyhteyden automaattisesti ja kytkeytyy pois päältä suojellakseen itseään vaurioilta. Jos näin tapahtuu, aseta reititin hyvin tuuletettuun tilaan, jotta lämpö haihtuu, ja kytke se sitten päälle ja jatka käyttöä tavalliseen tapaan. Kokeile seuraavaa, jos et pysty käyttämään E5220-reititintä normaalisti: Katso online-ohje verkonhallintasivulta. Käynnistä reititin uudelleen. Palauta reitittimen tehdasasetukset. Kysy neuvoa operaattorilta. Ohjeita ja vinkkejä saunalahti.fi/asiakaspalvelu 18

19 Mistä löydät tietoa ja apua: Saunalahden asiakaspalvelusivut Nopeusmittari Kuuluvuuskartta Häiriökartta Omaguru saunalahti.fi/asiakaspalvelu saunalahti.fi/saunamittari Saunalahti asiakaspalvelu (09) (pvm/mpm) arkisin 8-19 ja lauantaisin

20 Versio: V100R001_01 Osanumero: 31010NTK
