1 SIVU 1/20 Rakennus Oy Vantaan rt-huoneistot Kujanpääty 1B4, 4B11 ja 4C Vantaa

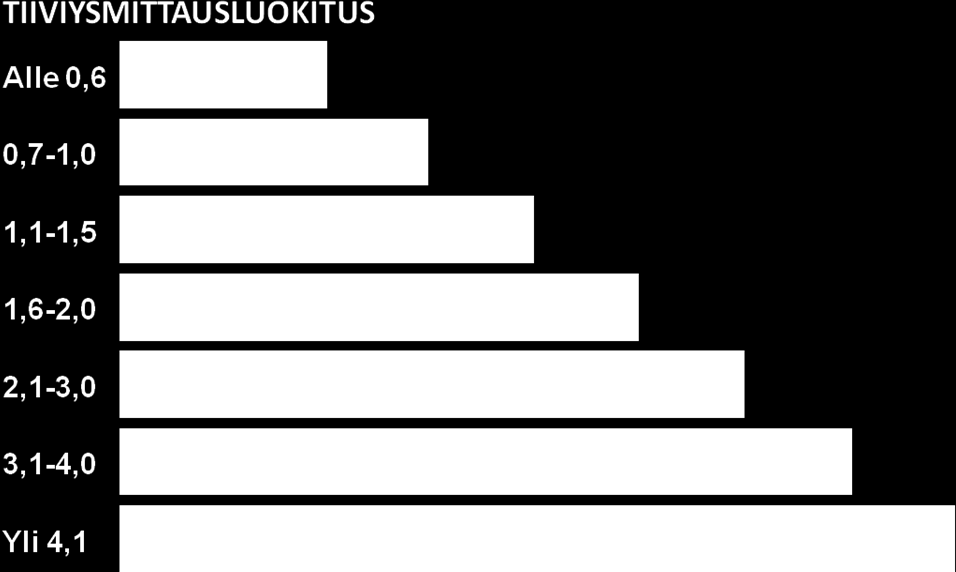

2 SIVU 2/20 Tiiviysluokitukset, n 50

3 SIVU 3/20 SISÄLLYSLUETTELO Kohteen yleistiedot... 4 Tutkimuksen tavoite... 4 Tutkimuksen tekijä... 4 Ulkoilman olosuhteet... 5 Työmenetelmä... 6 Ilmantiiviysmittausten tulokset... 7 Laiteraportti 4 B Laiteraportti 4 C Laiteraportti 1 B Vuotopisteet : 4B11, 4C13 ja 1 B

4 SIVU 4/20 Kohteen yleistiedot Mitattavat kohteet ovat vuonna 2012 valmistuvia rivitalohuoneistoja Vantaalla. Kohteet (3 huoneistoa) sijaitsevat osoitteissa Kujanpääty 1 B 4, 4 B 11 ja 4 C 13. Tutkimuksen tilaaja Tutkimuksen tilaaja on Rakennus Oy / Vastaava mestari. Tutkimuksen tavoite Tutkimuksessa määritetään huoneistojen ilmavuotoluvut n 50 ja q 50. n 50 määrittää ilmavuotoluvun huoneiston ilmatilavuuteen nähden, q 50 määrittää huoneiston ilmavuotoluvun huoneiston ulkovaipan pinta-alaan nähden. Lisäksi ilmoitetaan huoneistoittain vuotoarvo V 50, V 50 -vuotoarvot tarkoittavat mittauspuhaltimen läpi kulkevaa ilmamäärää tunnissa tilanteessa, jossa tilassa ylläpidetään tasaista 50 pascalin alipainetta. Tutkimuksen tekijä Tutkimuksen suoritti TermoLog Oy / Pekka Toivonen, Henkilösertifikaatti Nro VTT-C Rakennusten tiiviyden mittaaja Henkilösertifikaatti Nro H/ko 190/05, Rakenteiden kosteudenmittaaja. Henkilösertifikaatti Nro H/lk 014/05, Rakennusten lämpökuvaaja.

5 SIVU 5/20 Ulkoilman olosuhteet Ulkoilman olosuhteet tarkistettiin Helsinki-Vantaan lentoasemalla sijaitsevalta ilmatieteenlaitoksen sääasemalta. Olosuhteet mittauspäivänä olivat seuraavat : Kujanpääty 1 B 4 : - Ulkolämpötila -7 astetta, sisälämpötila 20 astetta - Ilmanpaine pascalia (1016,6 hpa) - Tuuli 2 m/s. Kujanpääty 4 B 11 : - Ulkolämpötila -7 astetta, sisälämpötila 20 astetta - Ilmanpaine pascalia (1016,1 hpa) - Tuuli 2 m/s. Kujanpääty 4 C 13 : - Ulkolämpötila -7 astetta, sisälämpötila 20 astetta - Ilmanpaine pascalia (1016,5 hpa) - Tuuli 2 m/s. Ulkoilman olosuhteet olivat mittauspäivänä riittävän hyvät ja vakaat tiiviysmittauksen suorittamiseksi.

6 SIVU 6/20 Työmenetelmä Huoneistot mitattiin käyttäen SFS EN mukaista tutkimusmenetelmää. Standardista sovellettiin mittausmenetelmää B, jossa tutkitaan rakennuksen vaipan ilmatiiviyttä siten että rakennuksen suunnitellut / tarkoituksenmukaiset ilmanvaihtoaukot tukitaan(sekä tulo- että poistokanavat), ja rakennukseen ajetaan puhaltimella alipaine.tässä tapauksessa ilmanvaihtokanavien tukkiminen suoritettiin teippaamalla pääteelimet umpeen huonekohtaisesti. Ilmanvuotoluvun n 50 määrittämiseksi saatiin tilaajalta seuraavat parametrit : huoneistojen pinta-ala (m 2 ), ilmatilavuus (m 3 ) sekä ulkovaipan kokonaisala (m 2 ). Arvojen perusteella määriteltiin myös ilmanvuotoluku q 50 sekä vuotoarvo V 50. Ilmanvuotolukua n 50 käytetään tulosarvona, muut saadut mittausarvot ovat lähinnä oheistietoa. Tutkimus suoritettiin Blowerdoor puhallinlaitteistolla, TEC paine-eromittarilla sekä tietokone-ohjelmistolla. Rakennukseen ajettiin alipaineita 10 pascalin välein, maksimissaan -80 pascalia, minimissään -20 pascalia. Vuotokäyrä alipainetilanteessa määritettiin käyttäen 7 eri alipainetasoa. Testissä käytettiin rakennusten pinta-ala sekä tilavuusarvojen virhemarginaalina arvoa 5 %. Tulostaulukossa ilmoitetaan sekä virallinen mitattu arvo että virhemarginaalilla korjattu tuloksen vaihteluväli. Virhemarginaali : 5% virhemarginaalia käytetään vain tilavuus- ja pinta-alatietojen mahdolliseen virheeseen. Virhemarginaali ei koske mahdollista laitteistovirhettä, laitteiston virhemarginaalit on ilmoitettu huoneistokohtaisesti jokaisella mitatulla alipainearvolla. Laitteiston virhemarginaalit huoneistoittain / alipainetasoittain löytyvät tämän raportin liitetiedoista. -50 pascalin tasolla, jossa n 50 -vuotoluku mitataan, laitteistosta johtuvat virhemarginaalit vaihtelivat mitatuissa huoneistoissa välillä ± 1%. Ko. virhemarginaali liittyy vuotoilmavirran laskentaan.

7 SIVU 7/20 Ilmantiiviysmittausten tulokset Ilmatiiviysluku n 50, huoneiston ilmatiiviysluku n 50 ilmatilavuuteen suhteutettuna. Ilmatiiviysluku q 50, huoneiston ilmatiiviysluku q 50 ulkovaipan alaan suhteutettuna. Vuotoarvo V 50, huoneiston V 50 vuotoarvot tarkoittavat mittauspuhaltimen läpi kulkenutta ilmamäärää tunnissa tilanteessa, jossa tilassa ylläpidettiin tasaista 50 pascalin alipainetta. n 50 mitattu q 50 mitattu V 50 mitattu n 50 marginaali *) 4 B 11 1,22 (1/h) 1,31 (1/h) 385 m 3 /h 1,16 1,28 4 C 13 1,35 (1/h) 1,46 (1/h) 429 m 3 /h 1,28 1,42 1 B 4 2,34 (1/h) 2,24 (1/h) 511 m 3 /h 2,22 2,46 *) n 50 -vaihteluväliä (5% virhemarginaali) voidaan käyttää mikäli huoneiston pinta-ala tai tilavuustiedot eivät ole täysin luotettavia. Mitattujen huoneiston pinta-ala ja tilavuustiedot on saatu etukäteen tilaajalta.

8 SIVU 8/20 Laiteraportti 4 B 11

9 SIVU 9/20 Laiteraportti 4 C 13

10 SIVU 10/20 Laiteraportti 1 B 4

11 SIVU 11/20 Vuotopisteet : 4B11, 4C13 ja 1 B4 (mitattu -50 pascal alipaineessa) 4B11 : Yläkerran sauna, levyn saumasta purkautuu kylmää ilmavuotoa. 4B11 : Yläkerran sauna, vuotoa rimanpään lähialueella.

12 SIVU 12/20 4B11 : Yläkerran KPH, reikä höyrynsulussa. 4C13 : Sähkönousut, läpiviennit vuotavat.

13 SIVU 13/20 4C13 : Olohuone, sisälehden yläsyrjä vuotaa, mahdollisesti kiero lehti. 4C13 : Alakerran WC, sähköjohdon läpivienti aiheuttaa vuotoa.

14 SIVU 14/20 1B4 : alakerran WC, vuotoja viemäröinnin ja seinänsauman alueilla. 1B4 : Olohuone, terassoven alasyrjien vuotoa. Tarkistetaan tiivisteet, karmi- ja kynnysalue.

15 SIVU 15/20 1B4 : Olohuone, ulkonurkassa purkautuu ilmavuotoa levytyksen saumasta. 1B4 : Keittiö, lasielementin ja puitteen välistä purkautuu ilmavuotoa.

16 SIVU 16/20 1B4 : Eteisen sähkönousut, läpiviennit aiheuttavat ilmavuotoja. 1B4 : Sauna, vuotoa höyrynsulussa.

17 SIVU 17/20 1B4 : Sauna, levyeristeessä näkyvän 2-3 millin raon alueella ilmavuotoa. 1B4 : Yläkerran KPH, viemärin tuuletusputken läpivientialue on vuotoinen.

18 SIVU 18/20 1B4 : Yläkerran KPH, läpiviennin vuotoalue riman pään alueella. 1B4 : Yläkerran KPH, ylänurkassa olevan kanavan takana n. 10mm aukko, aiheuttaa ilmavuotoa.

19 SIVU 19/20 1B4 : Yläkerran KPH, kylppärin oven edessä läpivienti on vuotoinen, toinen vuotopiste riman sivussa. Kirkkonummella Pekka Toivonen TermoLog Oy Henkilösertifikaatti Nro VTT-C Rakennusten tiiviyden mittaaja Henkilösertifikaatti Nro H/ko 190/05, Rakenteiden kosteudenmittaaja. Henkilösertifikaatti Nro H/lk 014/05, Rakennusten lämpökuvaaja.
