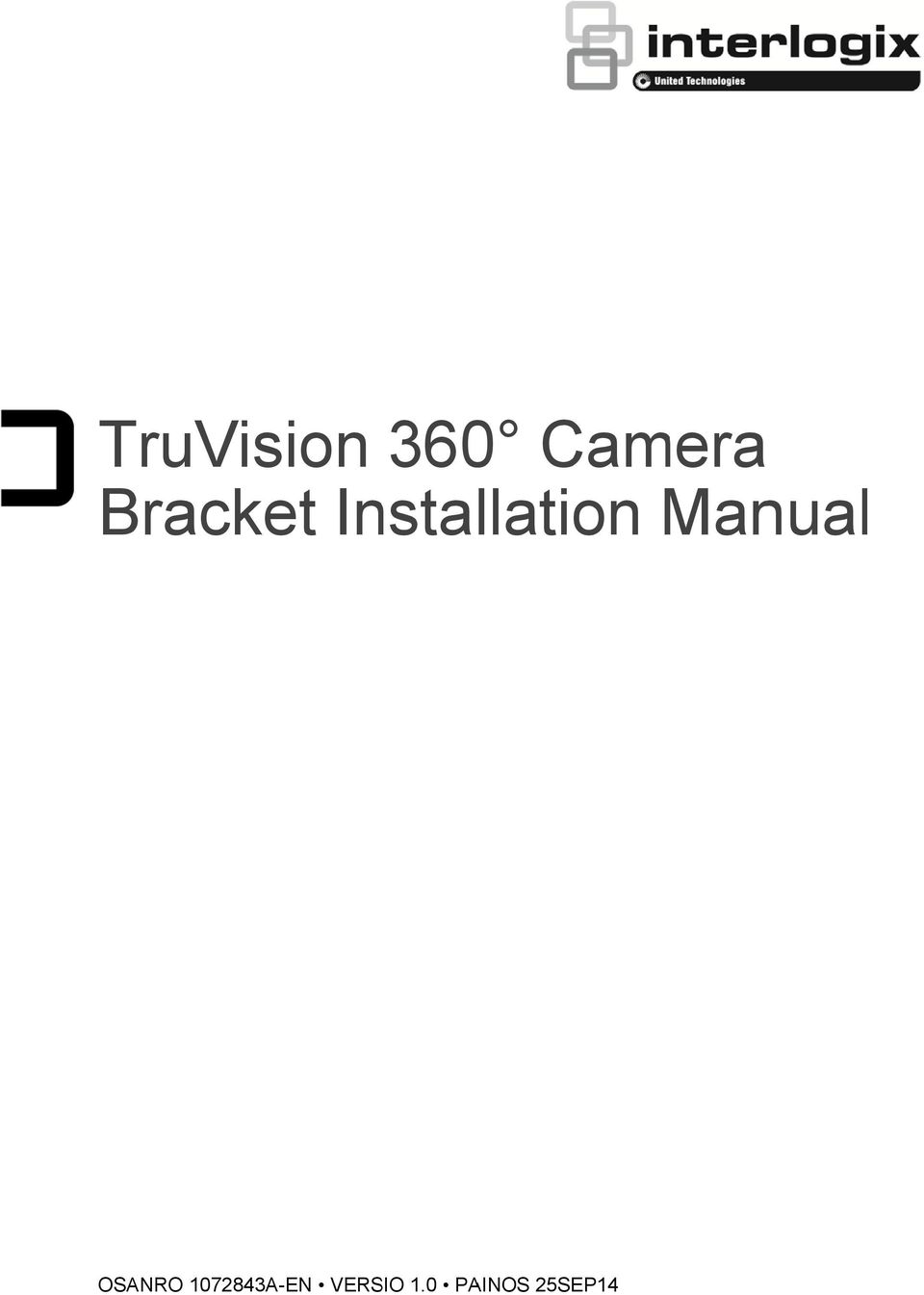

TruVision 360 Cameraa Bracket Installation Manual OSANRO A-EN VERSIO 1.0 PAINOS 25SEP14
|
|
- Annemari Kokkonen
- 9 vuotta sitten
- Katselukertoja:
Transkriptio
1 OSANRO A-EN VERSIO 1.0 PAINOS 25SEP14 TruVision 360 Cam mera Bracket Installation Man nual
2 Copyright 2014 United Technologies Corporation. Interlogix on osa UTC Building & Industrial Systems -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tavaramerkit ja patentit Sertifiointi Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. N /96/EY (WEEE-direktiivi): Tällä symbolilla merkittyjä tuotteita ei voida Euroopan unionissa hävittää osana lajittelematonta talousjätettä. Kierrättämisen varmistamiseksi palauta tämä tuote paikalliselle toimittajalle vastaavan uuden laitteiston ostamisen yhteydessä tai toimita se määrättyyn keräyspisteeseen. Lisätietoja on verkkosivustossa Yhteystiedot Yhteystiedot ovat verkkosivustossa tai

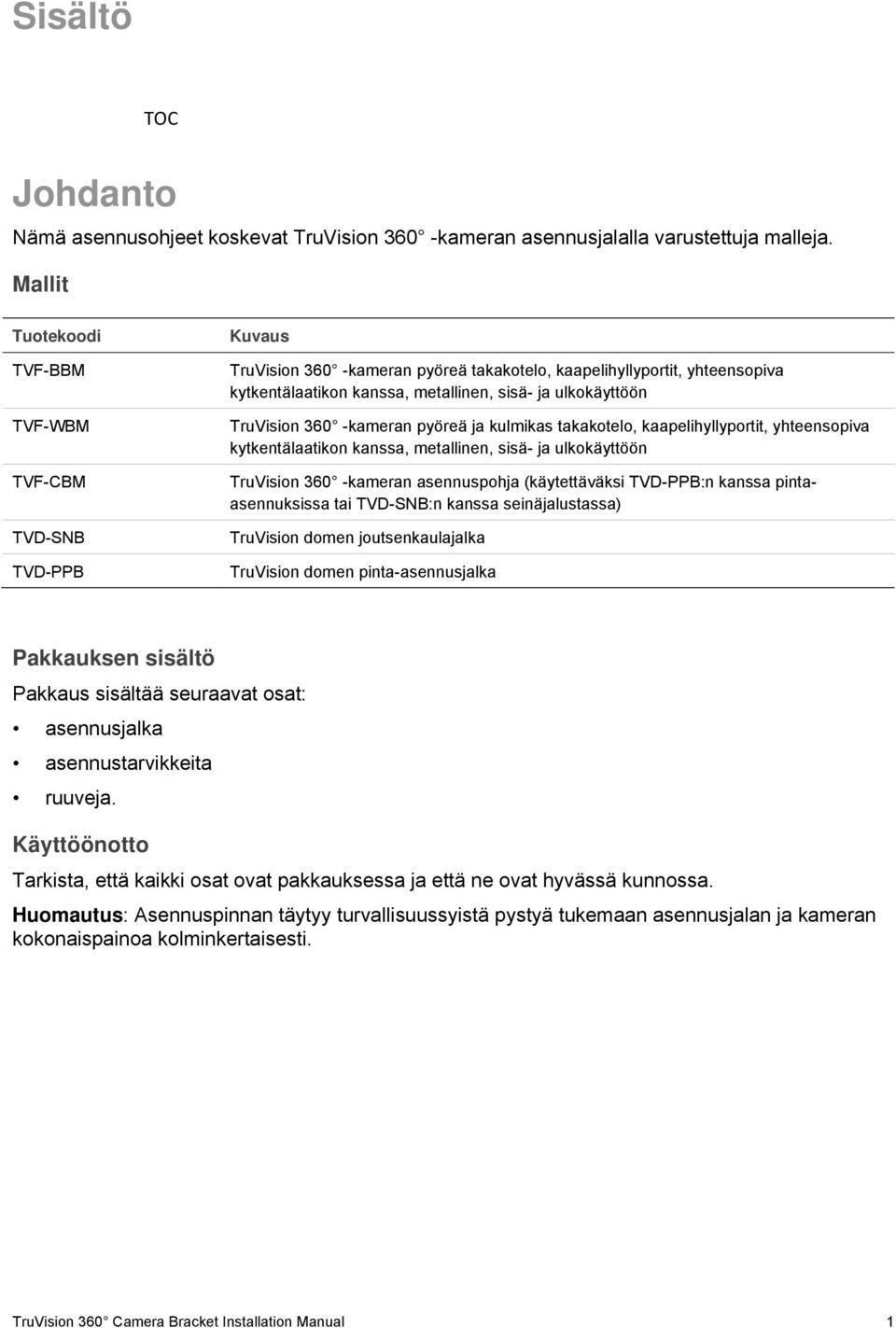

3 Sisältö TOC Johdanto Nämä asennusohjeet koskevat TruVision 360 -kameran asennusjalalla varustettuja malleja. Mallit Tuotekoodi TVF-BBM TVF-WBM TVF-CBM TVD-SNB TVD-PPB Kuvaus TruVision 360 -kameran pyöreä takakotelo, kaapelihyllyportit, yhteensopiva kytkentälaatikon kanssa, metallinen, sisä- ja ulkokäyttöön TruVision 360 -kameran pyöreä ja kulmikas takakotelo, kaapelihyllyportit, yhteensopiva kytkentälaatikon kanssa, metallinen, sisä- ja ulkokäyttöön TruVision 360 -kameran asennuspohja (käytettäväksi TVD-PPB:n kanssa pintaasennuksissa tai TVD-SNB:n kanssa seinäjalustassa) TruVision domen joutsenkaulajalka TruVision domen pinta-asennusjalka Pakkauksen sisältö Pakkaus sisältää seuraavat osat: asennusjalka asennustarvikkeita ruuveja. Käyttöönotto Tarkista, että kaikki osat ovat pakkauksessa ja että ne ovat hyvässä kunnossa. Huomautus: Asennuspinnan täytyy turvallisuussyistä pystyä tukemaan asennusjalan ja kameran kokonaispainoa kolminkertaisesti. TruVision 360 Camera Bracket Installation Manual 1

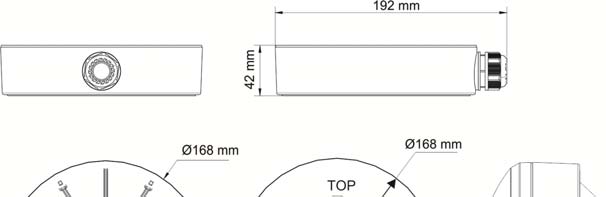

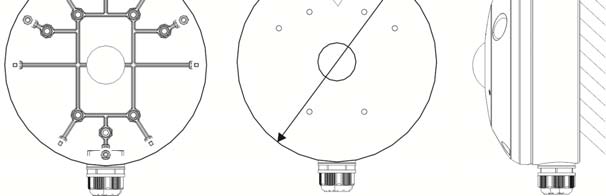

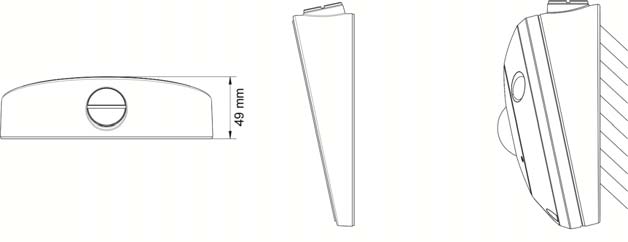

4 Asennusjalkojen kuvaukset TruVision 360 -kameran pyöreä takakotelo (TVF-BBM) Kipsilevyankkuri Φ7,5 x 24,5 mm (4 kpl) Ruuvi A Φ4 x 25 mm (4 kpl) Ruuvi B Φ4 x 10 mm (3 kpl) Tulppa Kuva sisäpuolelta Kuva ulkopuolelta Kuva sivulta TruVision 360 -kameran pyöreä ja kulmikas takakotelo (TVF- WBM) Kipsilevyankkuri Φ7,5 x 24,5 mm (4 kpl) Ruuvi A Φ4 x 25 mm (4 kpl) Ruuvi B Φ4 x 10 mm (3 kpl) Holkkitiiviste Kuva sisäpuolelta Kuva ulkopuolelta 2 TruVision 360 Camera Bracket Installation Manual

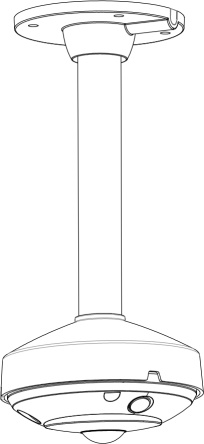

5 TruVision 360 -kameran asennuspohjan takakotelo (TVF-CBM) Ruuvi B Φ4 x 10 mm (3 kpl) TruVision domen joutsenkaulajalka (TVD-SNB) Laajennusruuvi Ø 10 mm (5 kpl) Kiinnitysruuvi Ø 4 mm (2 kpl) TruVision domen pinta-asennusjalka (TVD-PPB) Laajennusruuvi Ø 10 mm (5 kpl) Kiinnitysruuvi Ø 4 mm (5 kpl) 1. Asennuslevy 2. Putki TruVision 360 Camera Bracket Installation Manual 3

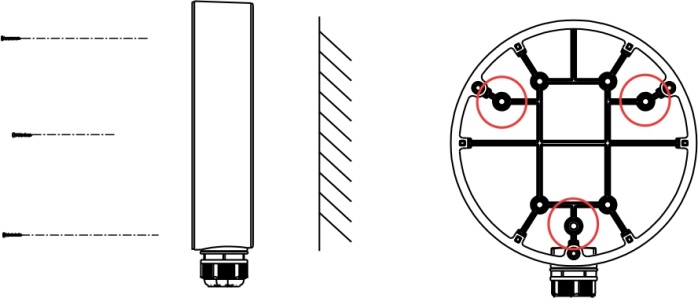

6 360 asteen kameran asennus 360 asteen kameran kiinnittäminen pyöreään takakoteloon 1. Käytä kolmea A-ruuvia ja kipsilevyankkuria ja kiinnitä takakotelo seinään. Huomautus: muut neljä ruuvinreikää ovat kaksiosaista varten. 2. Poista suojus kamerasta. Avaa kameran suojuksessa oleva pieni läppä. Käytä kuusiokoloavainta ja kierrä kuusiokoloruuvi (1) irti. Käytä tasapäistä ruuvimeisseliä ja irrota suojus (3) vapauttamalla kameran pohjassa olevat kaksi klipsiä (2). 3. Liitä kaapelit kameraan. 4. Ruuvaa kolme B-ruuvia osittain takakoteloon. 5. Kiinnitä kamera takakoteloon. Kohdista kameran pohjassa olevat reiät takakotelon kolmen ruuvin kanssa ja lukitse kamera takakoteloon kiertämällä sitä. Kiinnitä kamera lujasti kiinni takakoteloon kiristämällä kolme B-ruuvia. 4 TruVision 360 Camera Bracket Installation Manual

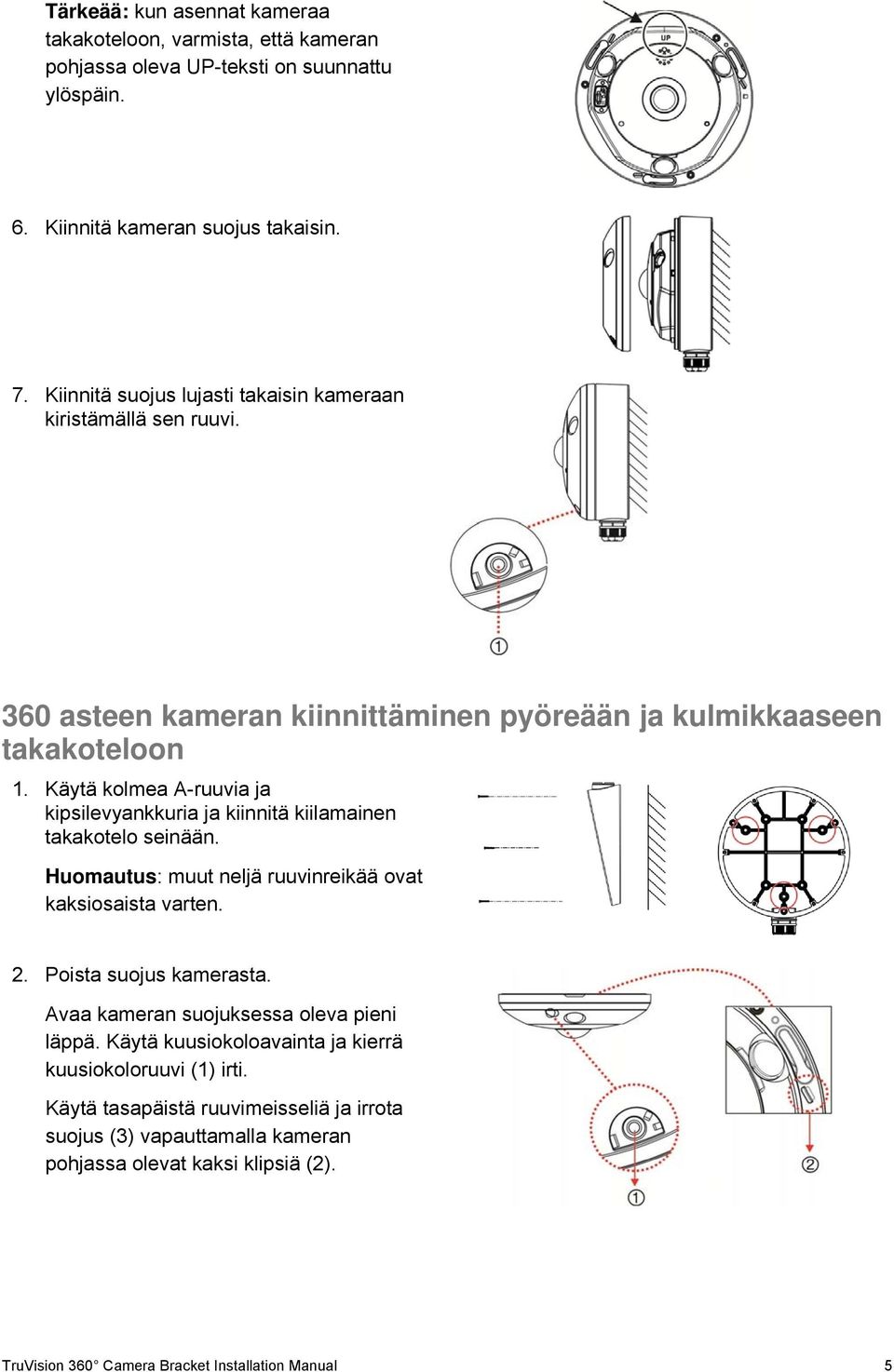

7 Tärkeää: kun asennat kameraa takakoteloon, varmista, että kameran pohjassa oleva UP-teksti on suunnattu ylöspäin. 6. Kiinnitä kameran suojus takaisin. 7. Kiinnitä suojus lujasti takaisin kameraan kiristämällä sen ruuvi. 360 asteen kameran kiinnittäminen pyöreään ja kulmikkaaseen takakoteloon 1. Käytä kolmea A-ruuvia ja kipsilevyankkuria ja kiinnitä kiilamainen takakotelo seinään. Huomautus: muut neljä ruuvinreikää ovat kaksiosaista varten. 2. Poista suojus kamerasta. Avaa kameran suojuksessa oleva pieni läppä. Käytä kuusiokoloavainta ja kierrä kuusiokoloruuvi (1) irti. Käytä tasapäistä ruuvimeisseliä ja irrota suojus (3) vapauttamalla kameran pohjassa olevat kaksi klipsiä (2). TruVision 360 Camera Bracket Installation Manual 5

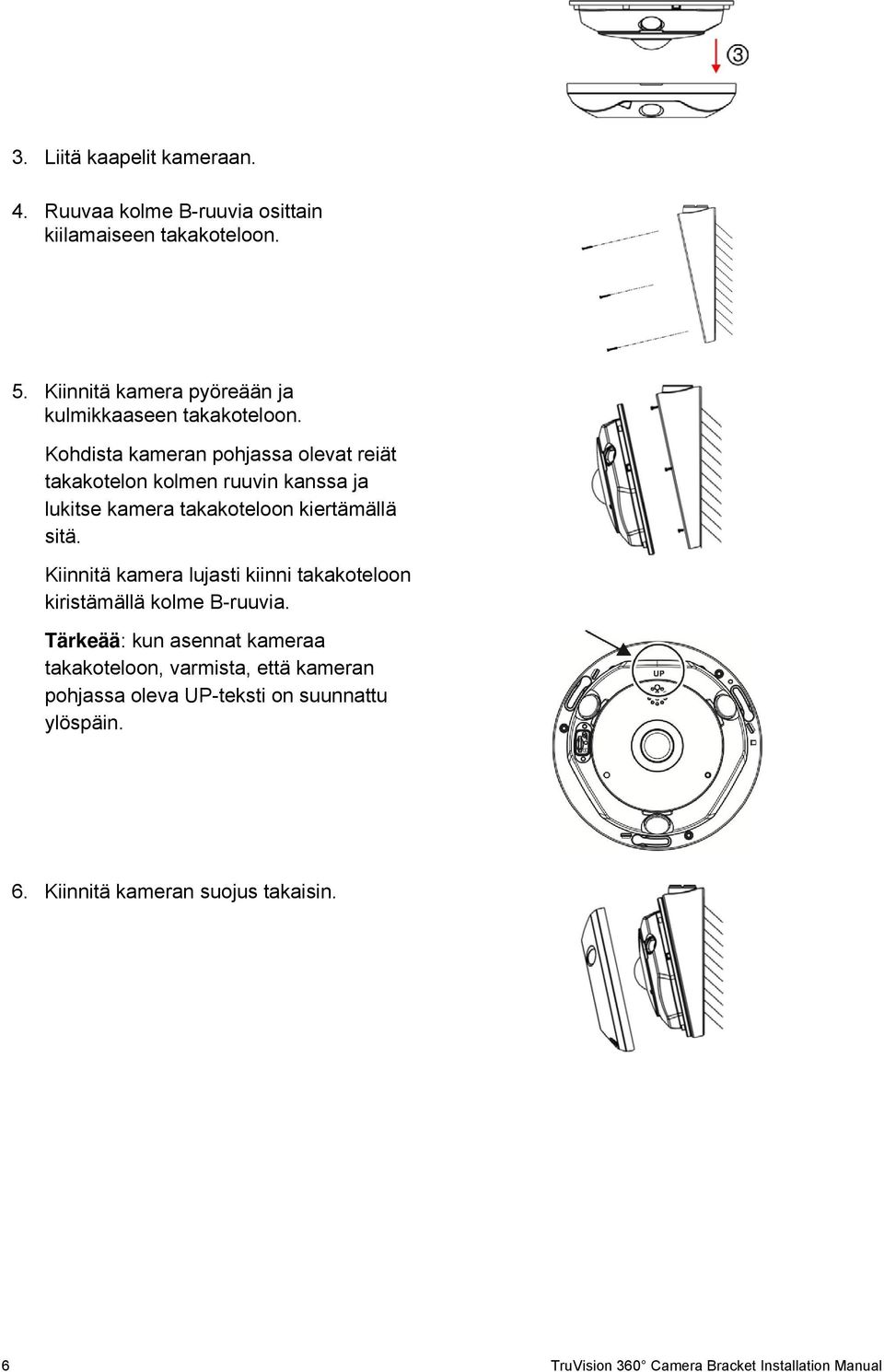

8 3. Liitä kaapelit kameraan. 4. Ruuvaa kolme B-ruuvia osittain kiilamaiseen takakoteloon. 5. Kiinnitä kamera pyöreään ja kulmikkaaseen takakoteloon. Kohdista kameran pohjassa olevat reiät takakotelon kolmen ruuvin kanssa ja lukitse kamera takakoteloon kiertämällä sitä. Kiinnitä kamera lujasti kiinni takakoteloon kiristämällä kolme B-ruuvia. Tärkeää: kun asennat kameraa takakoteloon, varmista, että kameran pohjassa oleva UP-teksti on suunnattu ylöspäin. 6. Kiinnitä kameran suojus takaisin. 6 TruVision 360 Camera Bracket Installation Manual

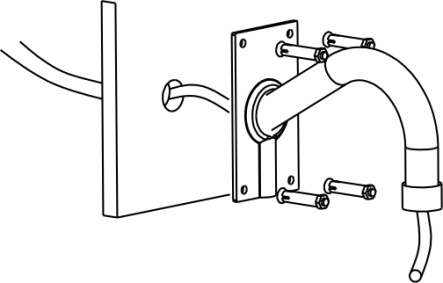

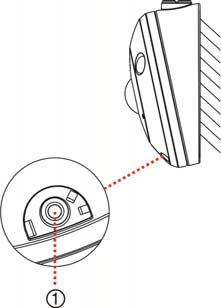

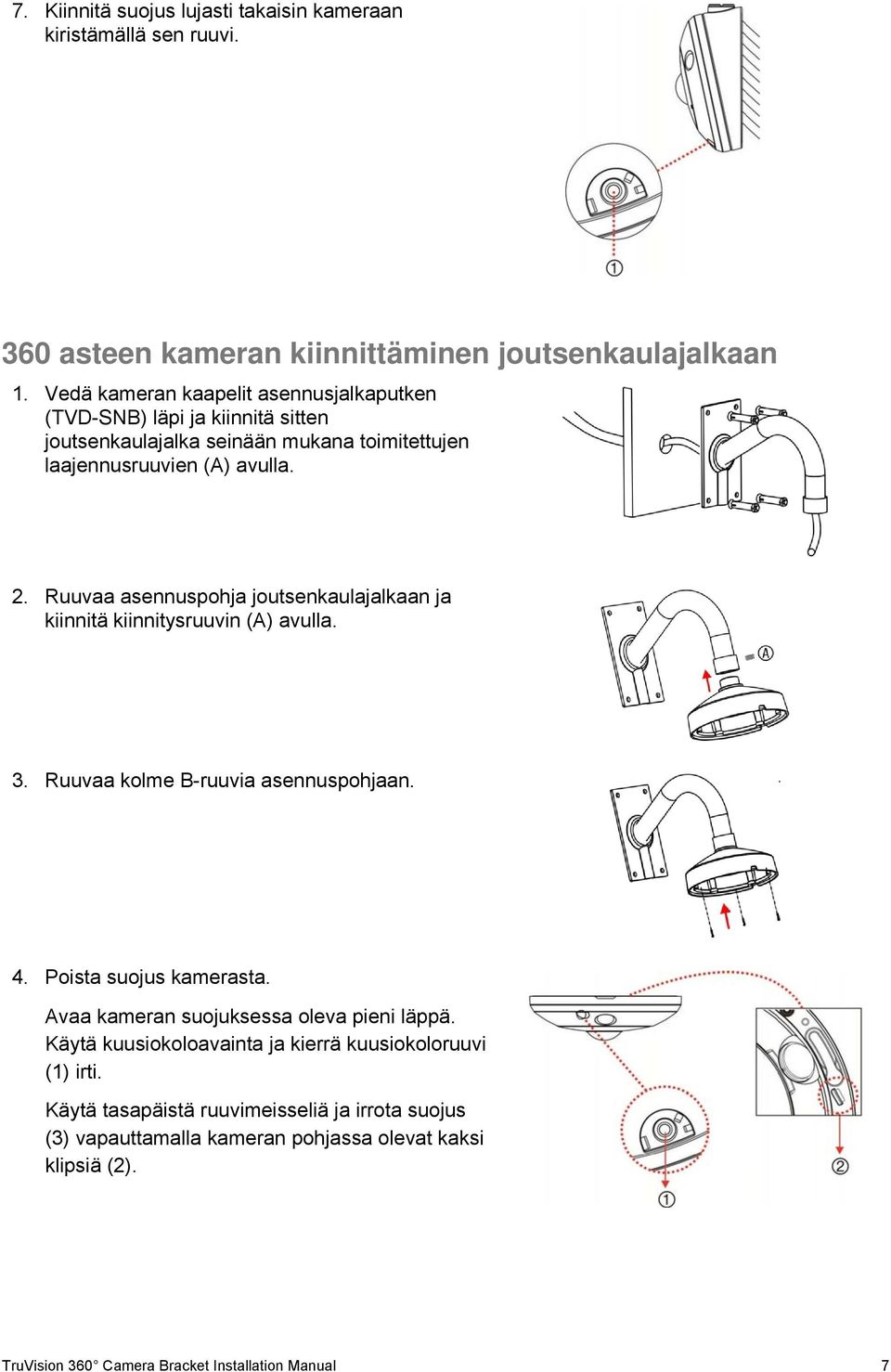

9 7. Kiinnitä suojus lujasti takaisin kameraan kiristämällä sen ruuvi. 360 asteen kameran kiinnittäminen joutsenkaulajalkaan 1. Vedä kameran kaapelit asennusjalkaputken (TVD-SNB) läpi ja kiinnitä sitten joutsenkaulajalka seinään mukana toimitettujen laajennusruuvien (A) avulla. 2. Ruuvaa asennuspohja joutsenkaulajalkaan ja kiinnitä kiinnitysruuvin (A) avulla. 3. Ruuvaa kolme B-ruuvia asennuspohjaan. 4. Poista suojus kamerasta. Avaa kameran suojuksessa oleva pieni läppä. Käytä kuusiokoloavainta ja kierrä kuusiokoloruuvi (1) irti. Käytä tasapäistä ruuvimeisseliä ja irrota suojus (3) vapauttamalla kameran pohjassa olevat kaksi klipsiä (2). TruVision 360 Camera Bracket Installation Manual 7

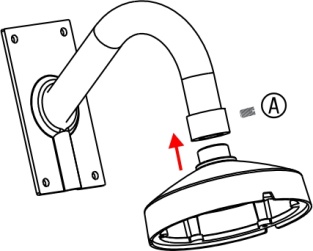

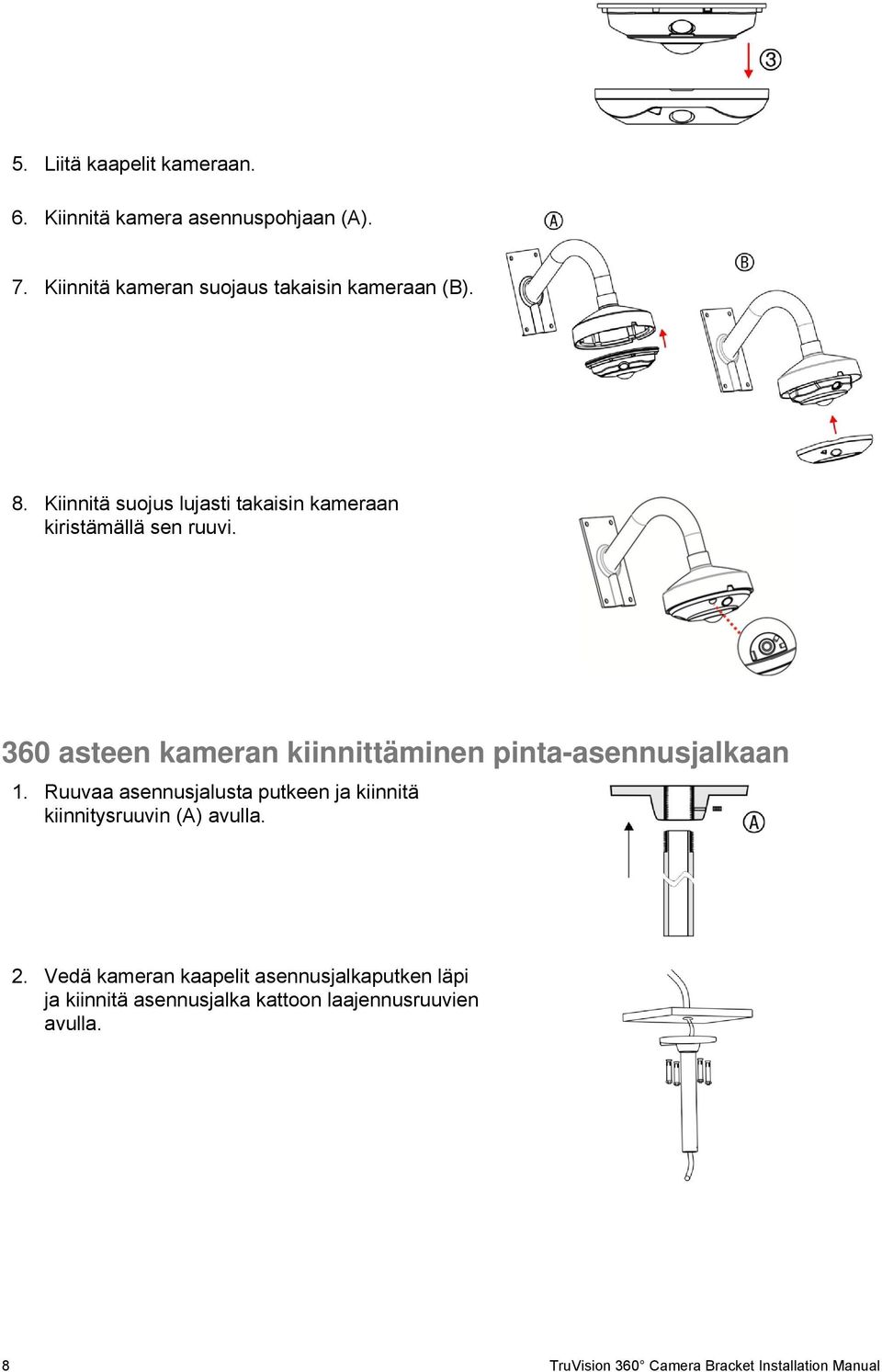

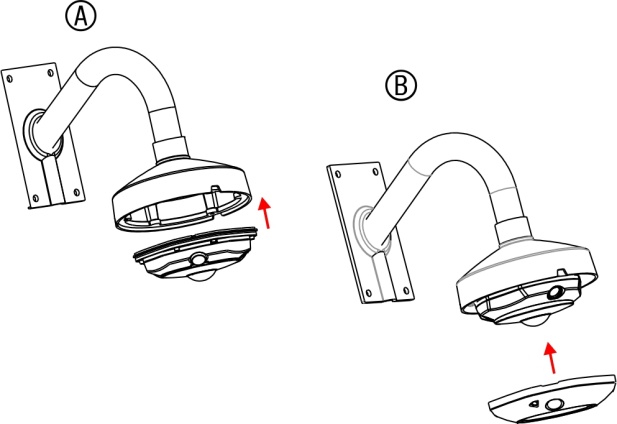

10 5. Liitä kaapelit kameraan. 6. Kiinnitä kamera asennuspohjaan (A). 7. Kiinnitä kameran suojaus takaisin kameraan (B). 8. Kiinnitä suojus lujasti takaisin kameraan kiristämällä sen ruuvi. 360 asteen kameran kiinnittäminen pinta-asennusjalkaan 1. Ruuvaa asennusjalusta putkeen ja kiinnitä kiinnitysruuvin (A) avulla. 2. Vedä kameran kaapelit asennusjalkaputken läpi ja kiinnitä asennusjalka kattoon laajennusruuvien avulla. 8 TruVision 360 Camera Bracket Installation Manual

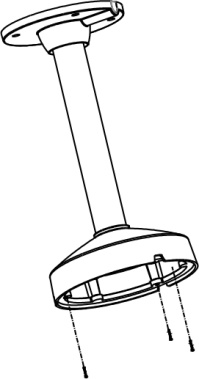

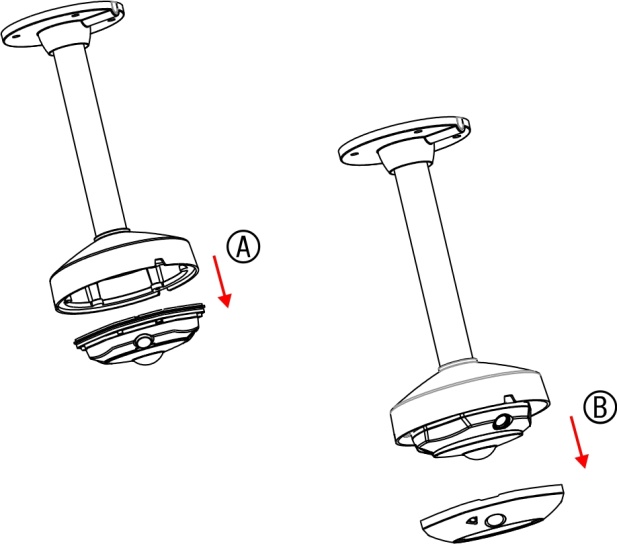

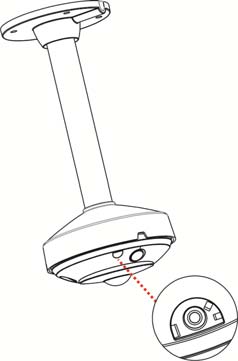

11 3. Ruuvaa asennuspohja putkeen ja kiinnitä kiinnitysruuvin (A) avulla. 4. Ruuvaa kolme B-ruuvia osittain pintaasennusjalkaan. 5. Liitä kaapelit kameraan. 6. Poista suojus kamerasta. Avaa kameran suojuksessa oleva pieni läppä. Käytä kuusiokoloavainta ja kierrä kuusiokoloruuvi (1) irti. Käytä tasapäistä ruuvimeisseliä ja irrota suojus (3) kiristämällä kameran pohjassa olevat kaksi klipsiä (2). 7. Kiinnitä kamera asennuspohjaan (A). 8. Kiinnitä kameran suojaus takaisin kameraan (B). TruVision 360 Camera Bracket Installation Manual 9

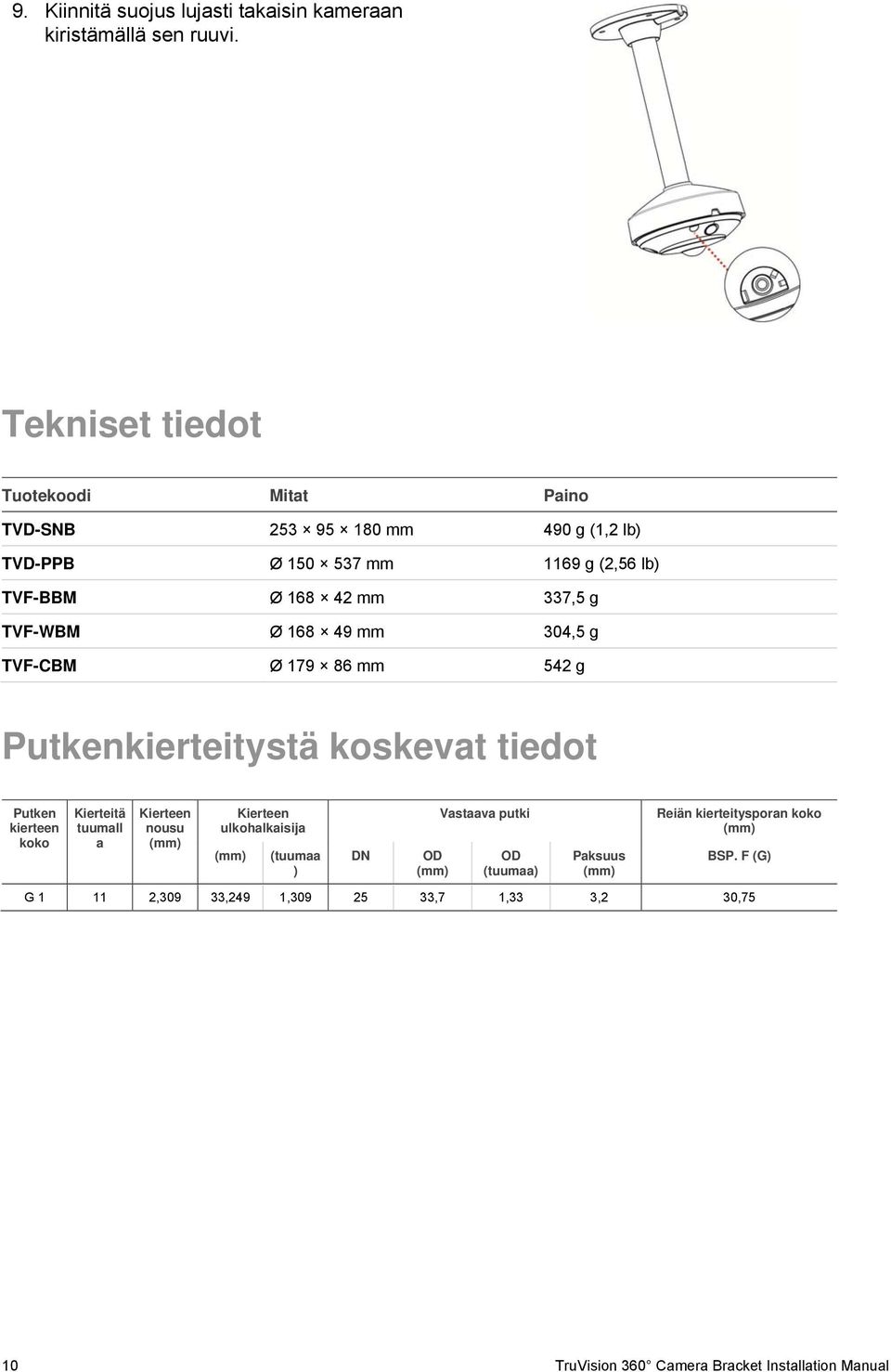

12 9. Kiinnitä suojus lujasti takaisin kameraan kiristämällä sen ruuvi. Tekniset tiedot Tuotekoodi Mitat Paino TVD-SNB mm 490 g (1,2 lb) TVD-PPB Ø mm 1169 g (2,56 lb) TVF-BBM Ø mm 337,5 g TVF-WBM Ø mm 304,5 g TVF-CBM Ø mm 542 g Putkenkierteitystä koskevat tiedot Putken kierteen koko Kierteitä tuumall a Kierteen nousu (mm) Kierteen ulkohalkaisija (mm) (tuumaa ) DN OD (mm) Vastaava putki OD (tuumaa) Paksuus (mm) Reiän kierteitysporan koko (mm) BSP. F (G) G ,309 33,249 1, ,7 1,33 3,2 30,75 10 TruVision 360 Camera Bracket Installation Manual
