RAMI-MUOTTITARVIKKEET

Koko: px
Aloita esitys sivulta:

Download "RAMI-MUOTTITARVIKKEET"

Transkriptio

1 RAMI-MUOTTITARVIKKEET

2 2

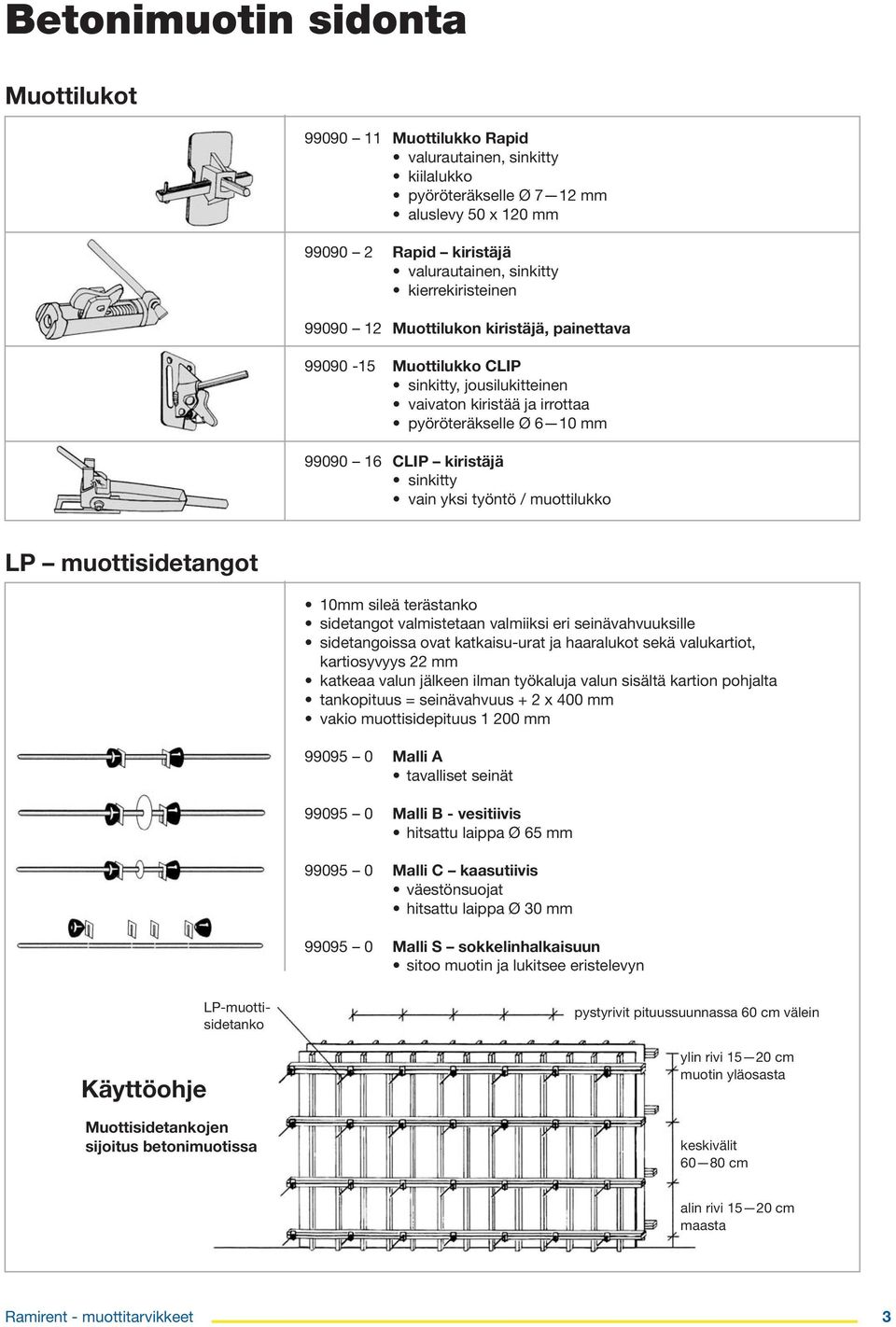

3 Betonimuotin sidonta Muottilukot Muottilukko Rapid valurautainen, sinkitty kiilalukko pyöröteräkselle Ø 7 12 mm aluslevy 50 x 120 mm Rapid kiristäjä valurautainen, sinkitty kierrekiristeinen Muottilukon kiristäjä, painettava Muottilukko CLIP sinkitty, jousilukitteinen vaivaton kiristää ja irrottaa pyöröteräkselle Ø 6 10 mm CLIP kiristäjä sinkitty vain yksi työntö / muottilukko LP muottisidetangot 10mm sileä terästanko sidetangot valmistetaan valmiiksi eri seinävahvuuksille sidetangoissa ovat katkaisu-urat ja haaralukot sekä valukartiot, kartiosyvyys 22 mm katkeaa valun jälkeen ilman työkaluja valun sisältä kartion pohjalta tankopituus = seinävahvuus + 2 x 400 mm vakio muottisidepituus mm Malli A tavalliset seinät Malli B - vesitiivis hitsattu laippa Ø 65 mm Malli C kaasutiivis väestönsuojat hitsattu laippa Ø 30 mm Malli S sokkelinhalkaisuun sitoo muotin ja lukitsee eristelevyn Käyttöohje LP-muottisidetanko Muottisidetankojen sijoitus betonimuotissa pystyrivit pituussuunnassa 60 cm välein ylin rivi cm muotin yläosasta keskivälit cm alin rivi cm maasta Ramirent - muottitarvikkeet 3

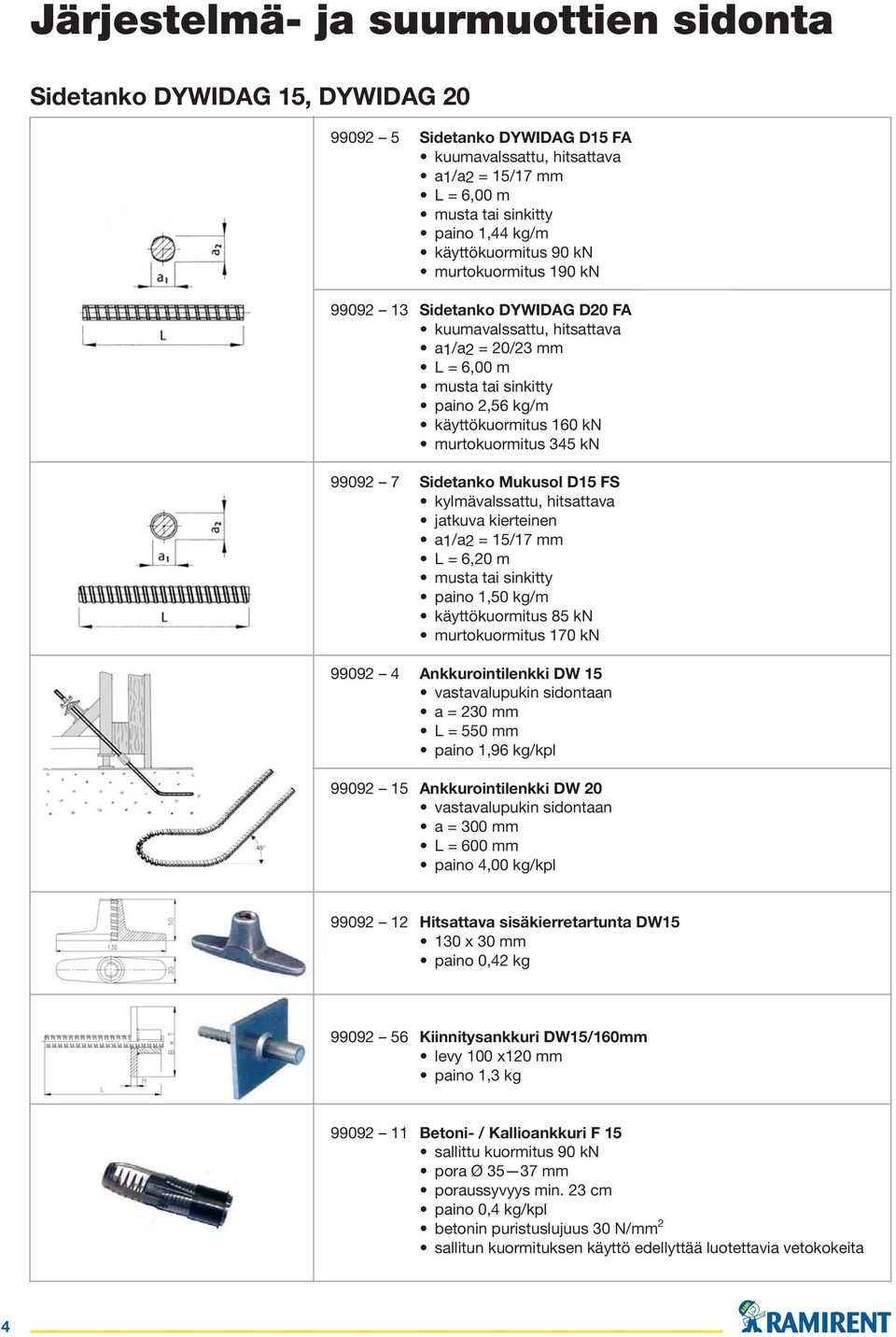

4 Järjestelmä- ja suurmuottien sidonta Sidetanko DYWIDAG 15, DYWIDAG Sidetanko DYWIDAG D15 FA kuumavalssattu, hitsattava a1/a2 = 15/17 mm L = 6,00 m musta tai sinkitty paino 1,44 kg/m käyttökuormitus 90 kn murtokuormitus 190 kn Sidetanko DYWIDAG D20 FA kuumavalssattu, hitsattava a1/a2 = 20/23 mm L = 6,00 m musta tai sinkitty paino 2,56 kg/m käyttökuormitus 160 kn murtokuormitus 345 kn Sidetanko Mukusol D15 FS kylmävalssattu, hitsattava jatkuva kierteinen a1/a2 = 15/17 mm L = 6,20 m musta tai sinkitty paino 1,50 kg/m käyttökuormitus 85 kn murtokuormitus 170 kn Ankkurointilenkki DW 15 vastavalupukin sidontaan a = 230 mm L = 550 mm paino 1,96 kg/kpl Ankkurointilenkki DW 20 vastavalupukin sidontaan a = 300 mm L = 600 mm paino 4,00 kg/kpl Hitsattava sisäkierretartunta DW x 30 mm paino 0,42 kg Kiinnitysankkuri DW15/160mm levy 100 x120 mm paino 1,3 kg Betoni- / Kallioankkuri F 15 sallittu kuormitus 90 kn pora Ø mm poraussyvyys min. 23 cm paino 0,4 kg/kpl betonin puristuslujuus 30 N/mm 2 sallitun kuormituksen käyttö edellyttää luotettavia vetokokeita 4

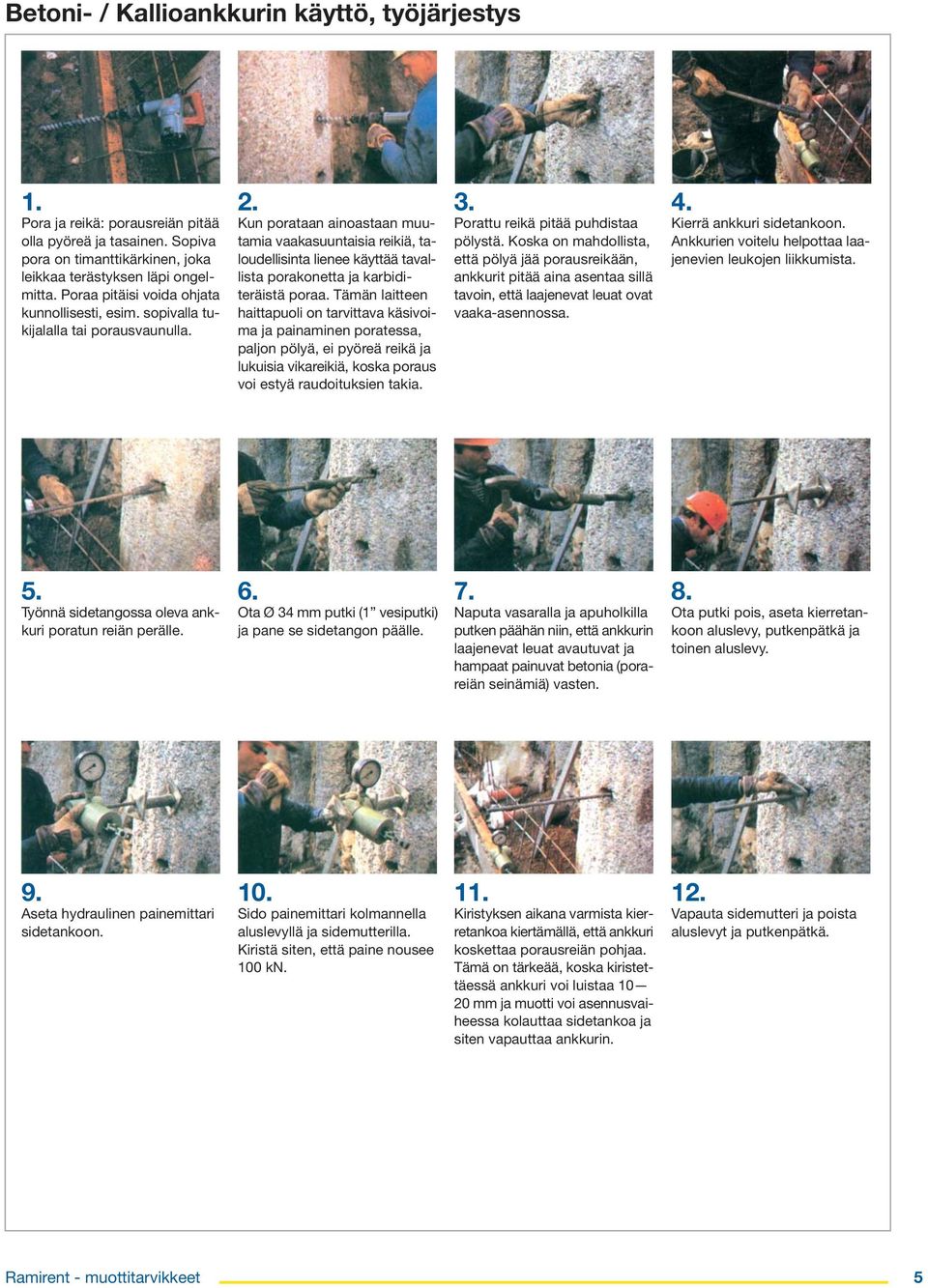

5 Betoni- / Kallioankkurin käyttö, työjärjestys 1. Pora ja reikä: porausreiän pitää olla pyöreä ja tasainen. Sopiva pora on timanttikärkinen, joka leikkaa terästyksen läpi ongelmitta. Poraa pitäisi voida ohjata kunnollisesti, esim. sopivalla tukijalalla tai porausvaunulla. 2. Kun porataan ainoastaan muutamia vaakasuuntaisia reikiä, taloudellisinta lienee käyttää tavallista porakonetta ja karbiditeräistä poraa. Tämän laitteen haittapuoli on tarvittava käsivoima ja painaminen poratessa, paljon pölyä, ei pyöreä reikä ja lukuisia vikareikiä, koska poraus voi estyä raudoituksien takia. 3. Porattu reikä pitää puhdistaa pölystä. Koska on mahdollista, että pölyä jää porausreikään, ankkurit pitää aina asentaa sillä tavoin, että laajenevat leuat ovat vaaka-asennossa. 4. Kierrä ankkuri sidetankoon. Ankkurien voitelu helpottaa laajenevien leukojen liikkumista. 5. Työnnä sidetangossa oleva ankkuri poratun reiän perälle. 6. Ota Ø 34 mm putki (1 vesiputki) ja pane se sidetangon päälle. 7. Naputa vasaralla ja apuholkilla putken päähän niin, että ankkurin laajenevat leuat avautuvat ja hampaat painuvat betonia (porareiän seinämiä) vasten. 8. Ota putki pois, aseta kierretankoon aluslevy, putkenpätkä ja toinen aluslevy. 9. Aseta hydraulinen painemittari sidetankoon. 10. Sido painemittari kolmannella aluslevyllä ja sidemutterilla. Kiristä siten, että paine nousee 100 kn. 11. Kiristyksen aikana varmista kierretankoa kiertämällä, että ankkuri koskettaa porausreiän pohjaa. Tämä on tärkeää, koska kiristettäessä ankkuri voi luistaa mm ja muotti voi asennusvaiheessa kolauttaa sidetankoa ja siten vapauttaa ankkurin. 12. Vapauta sidemutteri ja poista aluslevyt ja putkenpätkä. Ramirent - muottitarvikkeet 5

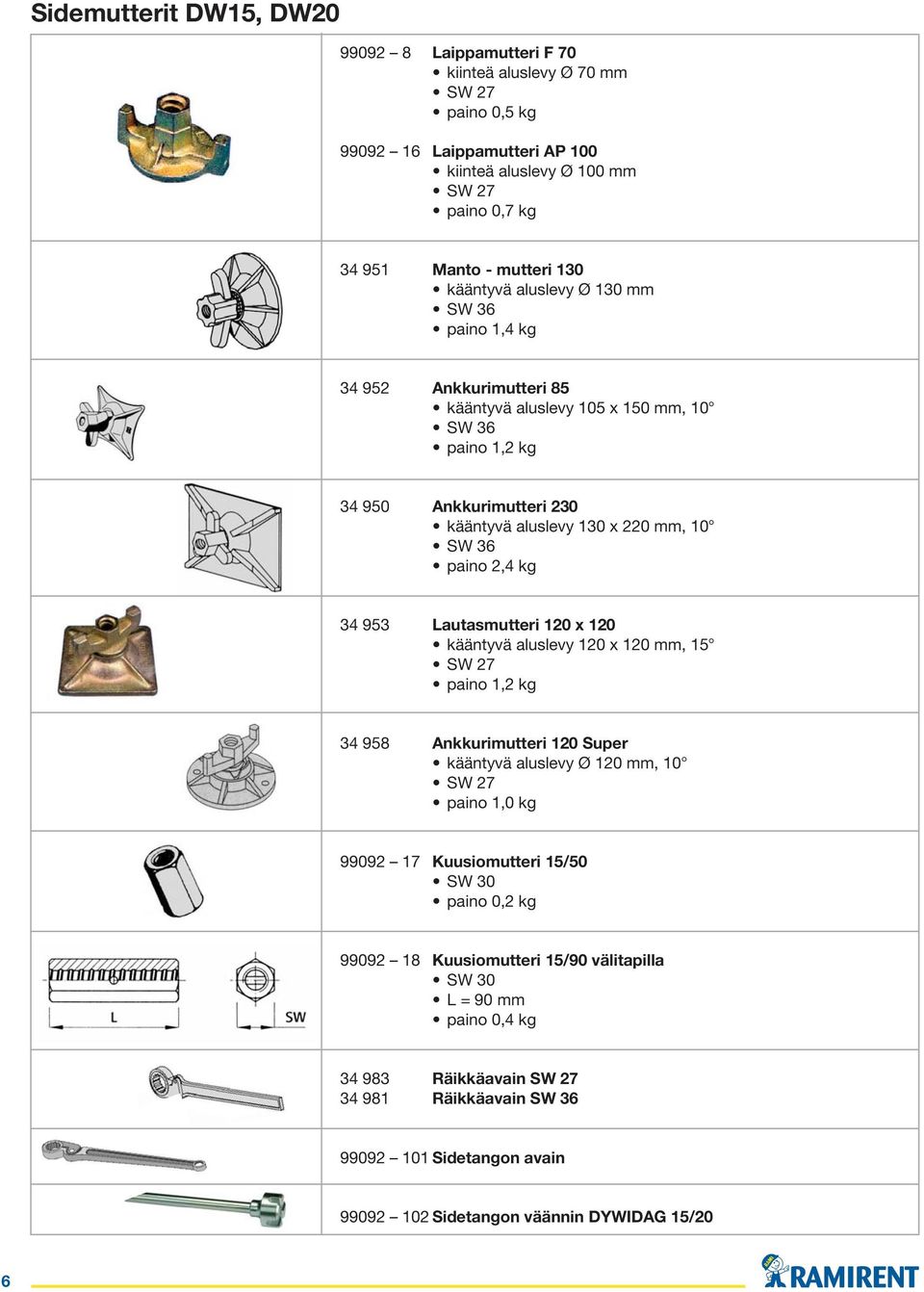

6 Sidemutterit DW15, DW Laippamutteri F 70 kiinteä aluslevy Ø 70 mm SW 27 paino 0,5 kg Laippamutteri AP 100 kiinteä aluslevy Ø 100 mm SW 27 paino 0,7 kg Manto - mutteri 130 kääntyvä aluslevy Ø 130 mm SW 36 paino 1,4 kg Ankkurimutteri 85 kääntyvä aluslevy 105 x 150 mm, 10 SW 36 paino 1,2 kg Ankkurimutteri 230 kääntyvä aluslevy 130 x 220 mm, 10 SW 36 paino 2,4 kg Lautasmutteri 120 x 120 kääntyvä aluslevy 120 x 120 mm, 15 SW 27 paino 1,2 kg Ankkurimutteri 120 Super kääntyvä aluslevy Ø 120 mm, 10 SW 27 paino 1,0 kg Kuusiomutteri 15/50 SW 30 paino 0,2 kg Kuusiomutteri 15/90 välitapilla SW 30 L = 90 mm paino 0,4 kg Räikkäavain SW Räikkäavain SW Sidetangon avain Sidetangon väännin DYWIDAG 15/20 6

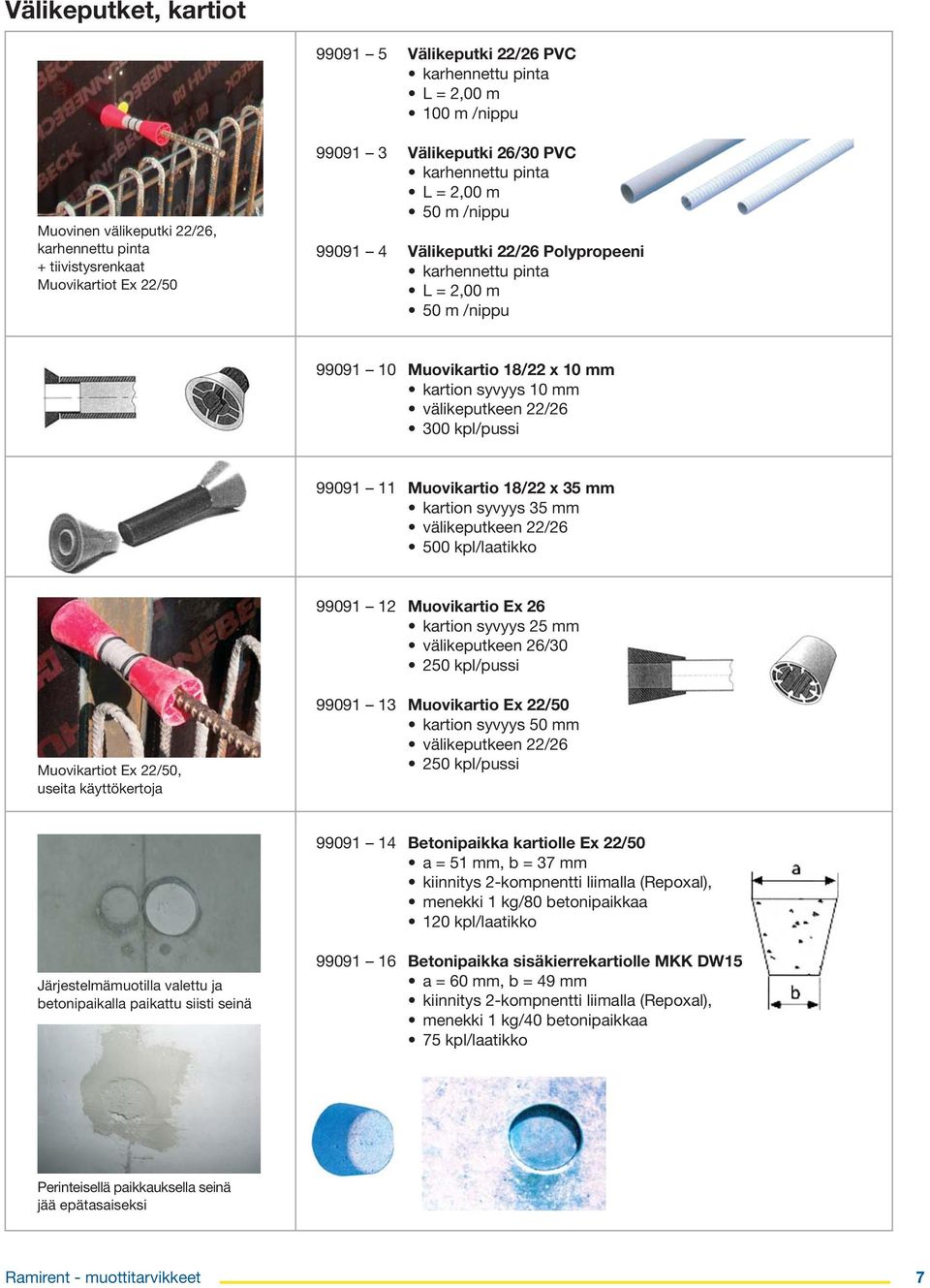

7 Välikeputket, kartiot Välikeputki 22/26 PVC karhennettu pinta L = 2,00 m 100 m /nippu Muovinen välikeputki 22/26, karhennettu pinta + tiivistysrenkaat Muovikartiot Ex 22/ Välikeputki 26/30 PVC karhennettu pinta L = 2,00 m 50 m /nippu Välikeputki 22/26 Polypropeeni karhennettu pinta L = 2,00 m 50 m /nippu Muovikartio 18/22 x 10 mm kartion syvyys 10 mm välikeputkeen 22/ kpl/pussi Muovikartio 18/22 x 35 mm kartion syvyys 35 mm välikeputkeen 22/ kpl/laatikko Muovikartio Ex 26 kartion syvyys 25 mm välikeputkeen 26/ kpl/pussi Muovikartiot Ex 22/50, useita käyttökertoja Muovikartio Ex 22/50 kartion syvyys 50 mm välikeputkeen 22/ kpl/pussi Betonipaikka kartiolle Ex 22/50 a = 51 mm, b = 37 mm kiinnitys 2-kompnentti liimalla (Repoxal), menekki 1 kg/80 betonipaikkaa 120 kpl/laatikko Järjestelmämuotilla valettu ja betonipaikalla paikattu siisti seinä Betonipaikka sisäkierrekartiolle MKK DW15 a = 60 mm, b = 49 mm kiinnitys 2-kompnentti liimalla (Repoxal), menekki 1 kg/40 betonipaikkaa 75 kpl/laatikko Perinteisellä paikkauksella seinä jää epätasaiseksi Ramirent - muottitarvikkeet 7

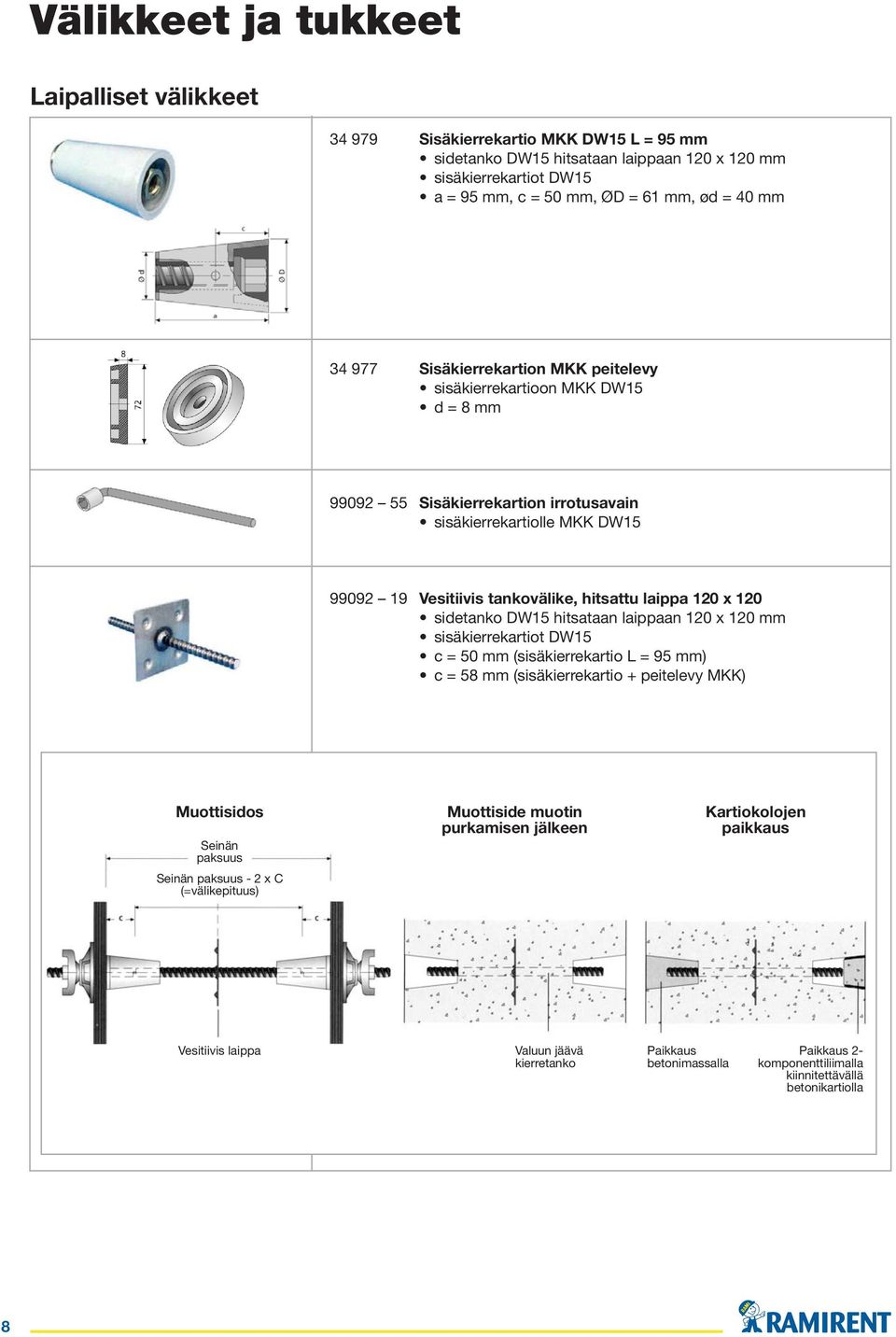

8 Välikkeet ja tukkeet Laipalliset välikkeet Sisäkierrekartio MKK DW15 L = 95 mm sidetanko DW15 hitsataan laippaan 120 x 120 mm sisäkierrekartiot DW15 a = 95 mm, c = 50 mm, ØD = 61 mm, ød = 40 mm Sisäkierrekartion MKK peitelevy sisäkierrekartioon MKK DW15 d = 8 mm Sisäkierrekartion irrotusavain sisäkierrekartiolle MKK DW Vesitiivis tankovälike, hitsattu laippa 120 x 120 sidetanko DW15 hitsataan laippaan 120 x 120 mm sisäkierrekartiot DW15 c = 50 mm (sisäkierrekartio L = 95 mm) c = 58 mm (sisäkierrekartio + peitelevy MKK) Muottisidos Seinän paksuus Seinän paksuus - 2 x C (=välikepituus) Muottiside muotin purkamisen jälkeen Kartiokolojen paikkaus Vesitiivis laippa Valuun jäävä kierretanko Paikkaus betonimassalla Paikkaus 2- komponenttiliimalla kiinnitettävällä betonikartiolla 8

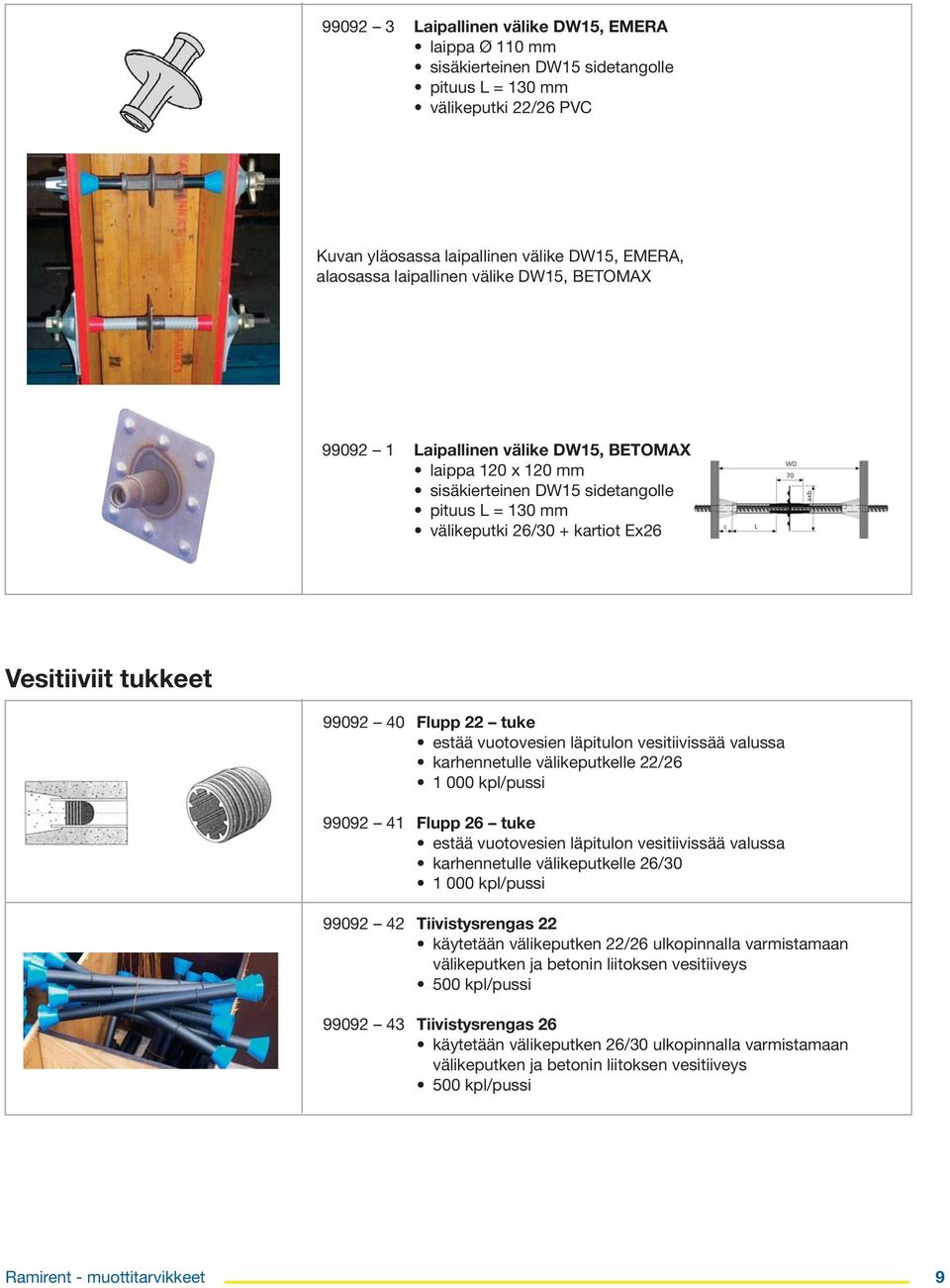

9 Laipallinen välike DW15, EMERA laippa Ø 110 mm sisäkierteinen DW15 sidetangolle pituus L = 130 mm välikeputki 22/26 PVC Kuvan yläosassa laipallinen välike DW15, EMERA, alaosassa laipallinen välike DW15, BETOMAX Laipallinen välike DW15, BETOMAX laippa 120 x 120 mm sisäkierteinen DW15 sidetangolle pituus L = 130 mm välikeputki 26/30 + kartiot Ex26 Vesitiiviit tukkeet Flupp 22 tuke estää vuotovesien läpitulon vesitiivissää valussa karhennetulle välikeputkelle 22/ kpl/pussi Flupp 26 tuke estää vuotovesien läpitulon vesitiivissää valussa karhennetulle välikeputkelle 26/ kpl/pussi Tiivistysrengas 22 käytetään välikeputken 22/26 ulkopinnalla varmistamaan välikeputken ja betonin liitoksen vesitiiveys 500 kpl/pussi Tiivistysrengas 26 käytetään välikeputken 26/30 ulkopinnalla varmistamaan välikeputken ja betonin liitoksen vesitiiveys 500 kpl/pussi Ramirent - muottitarvikkeet 9

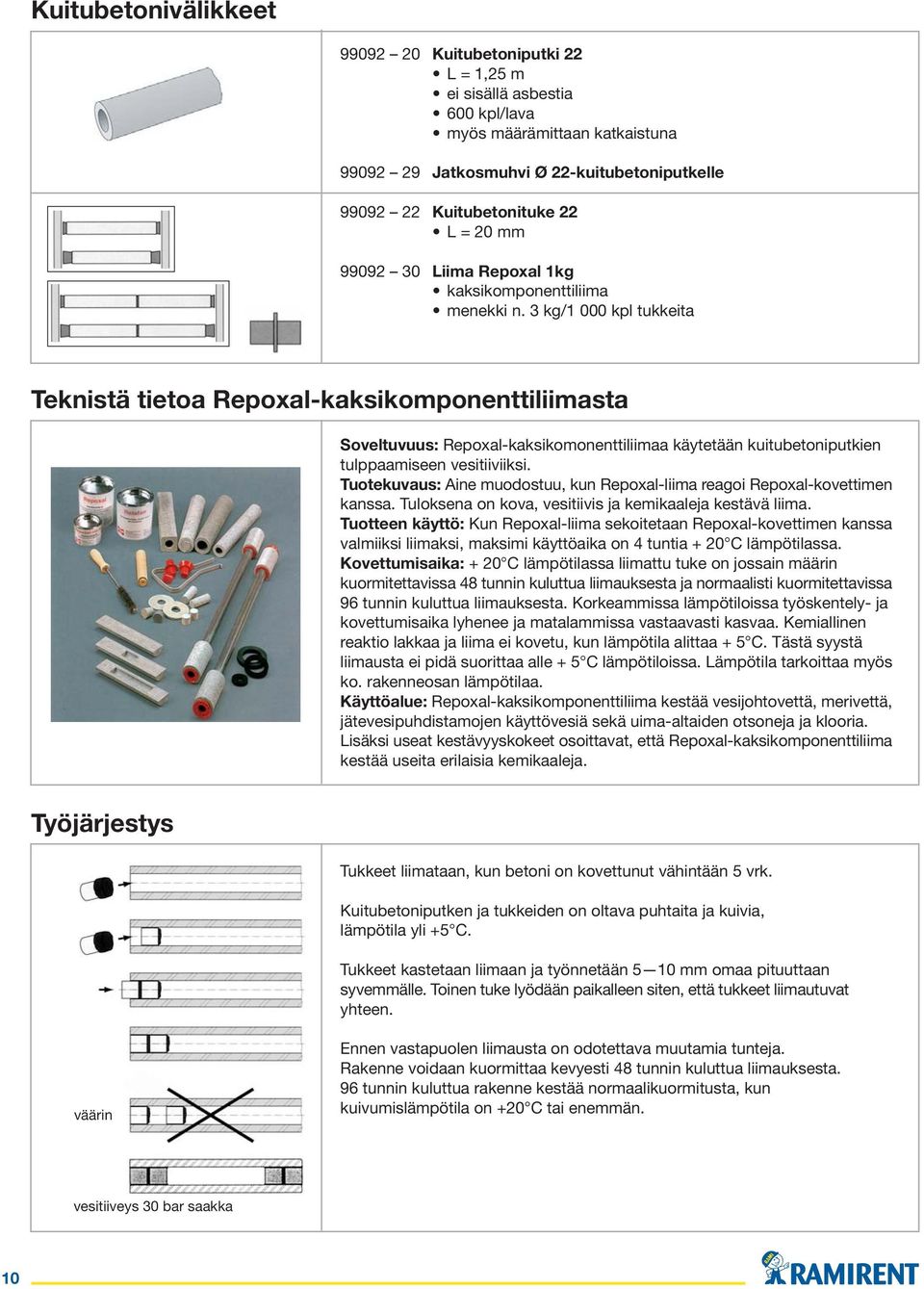

10 Kuitubetonivälikkeet Kuitubetoniputki 22 L = 1,25 m ei sisällä asbestia 600 kpl/lava myös määrämittaan katkaistuna Jatkosmuhvi Ø 22-kuitubetoniputkelle Kuitubetonituke 22 L = 20 mm Liima Repoxal 1kg kaksikomponenttiliima menekki n. 3 kg/1 000 kpl tukkeita Teknistä tietoa Repoxal-kaksikomponenttiliimasta Soveltuvuus: Repoxal-kaksikomonenttiliimaa käytetään kuitubetoniputkien tulppaamiseen vesitiiviiksi. Tuotekuvaus: Aine muodostuu, kun Repoxal-liima reagoi Repoxal-kovettimen kanssa. Tuloksena on kova, vesitiivis ja kemikaaleja kestävä liima. Tuotteen käyttö: Kun Repoxal-liima sekoitetaan Repoxal-kovettimen kanssa valmiiksi liimaksi, maksimi käyttöaika on 4 tuntia + 20 C lämpötilassa. Kovettumisaika: + 20 C lämpötilassa liimattu tuke on jossain määrin kuormitettavissa 48 tunnin kuluttua liimauksesta ja normaalisti kuormitettavissa 96 tunnin kuluttua liimauksesta. Korkeammissa lämpötiloissa työskentely- ja kovettumisaika lyhenee ja matalammissa vastaavasti kasvaa. Kemiallinen reaktio lakkaa ja liima ei kovetu, kun lämpötila alittaa + 5 C. Tästä syystä liimausta ei pidä suorittaa alle + 5 C lämpötiloissa. Lämpötila tarkoittaa myös ko. rakenneosan lämpötilaa. Käyttöalue: Repoxal-kaksikomponenttiliima kestää vesijohtovettä, merivettä, jätevesipuhdistamojen käyttövesiä sekä uima-altaiden otsoneja ja klooria. Lisäksi useat kestävyyskokeet osoittavat, että Repoxal-kaksikomponenttiliima kestää useita erilaisia kemikaaleja. Työjärjestys Tukkeet liimataan, kun betoni on kovettunut vähintään 5 vrk. Kuitubetoniputken ja tukkeiden on oltava puhtaita ja kuivia, lämpötila yli +5 C. Tukkeet kastetaan liimaan ja työnnetään 5 10 mm omaa pituuttaan syvemmälle. Toinen tuke lyödään paikalleen siten, että tukkeet liimautuvat yhteen. väärin Ennen vastapuolen liimausta on odotettava muutamia tunteja. Rakenne voidaan kuormittaa kevyesti 48 tunnin kuluttua liimauksesta. 96 tunnin kuluttua rakenne kestää normaalikuormitusta, kun kuivumislämpötila on +20 C tai enemmän. vesitiiveys 30 bar saakka 10

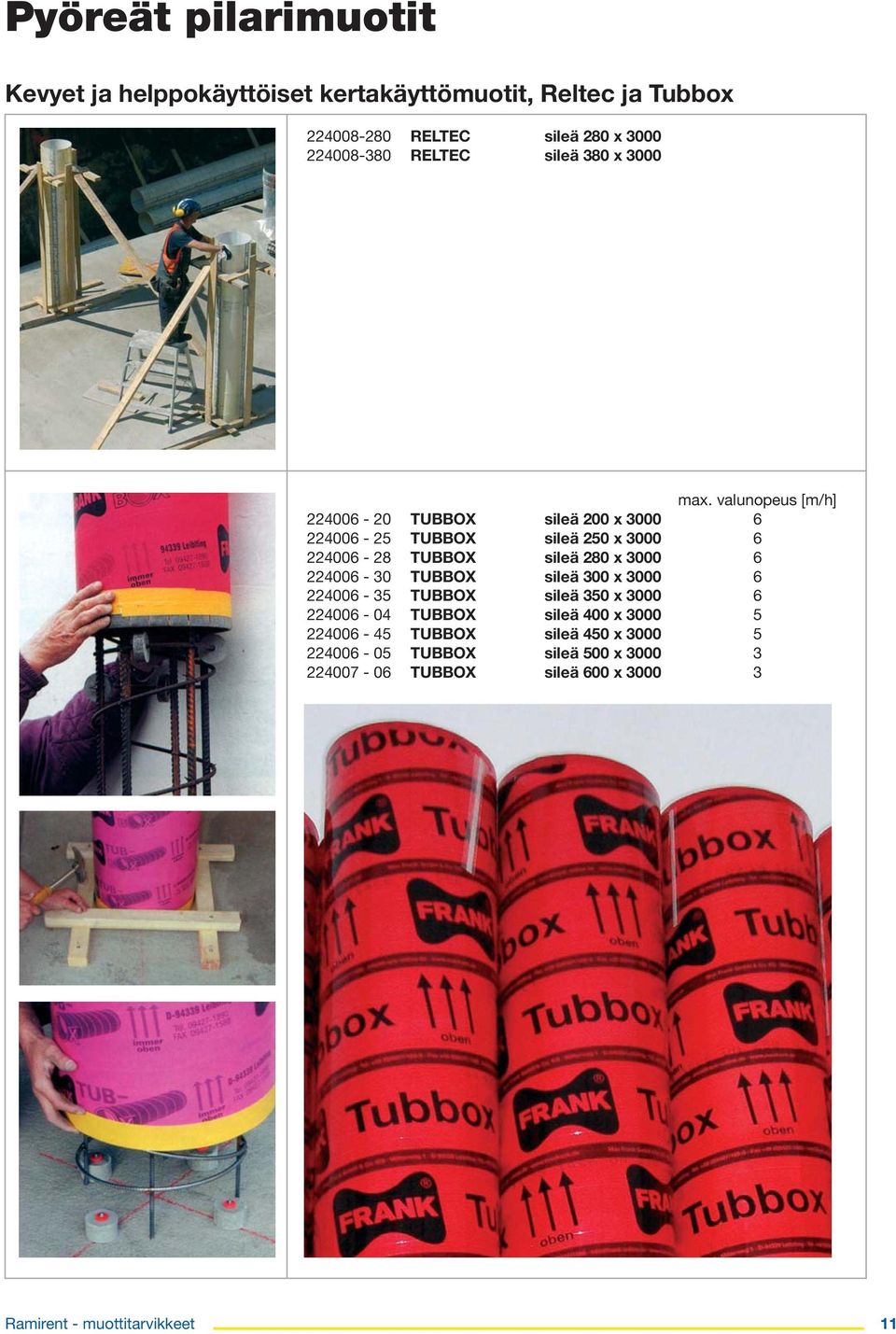

11 Pyöreät pilarimuotit Kevyet ja helppokäyttöiset kertakäyttömuotit, Reltec ja Tubbox RELTEC sileä 280 x RELTEC sileä 380 x 3000 max. valunopeus [m/h] TUBBOX sileä 200 x TUBBOX sileä 250 x TUBBOX sileä 280 x TUBBOX sileä 300 x TUBBOX sileä 350 x TUBBOX sileä 400 x TUBBOX sileä 450 x TUBBOX sileä 500 x TUBBOX sileä 600 x Ramirent - muottitarvikkeet 11

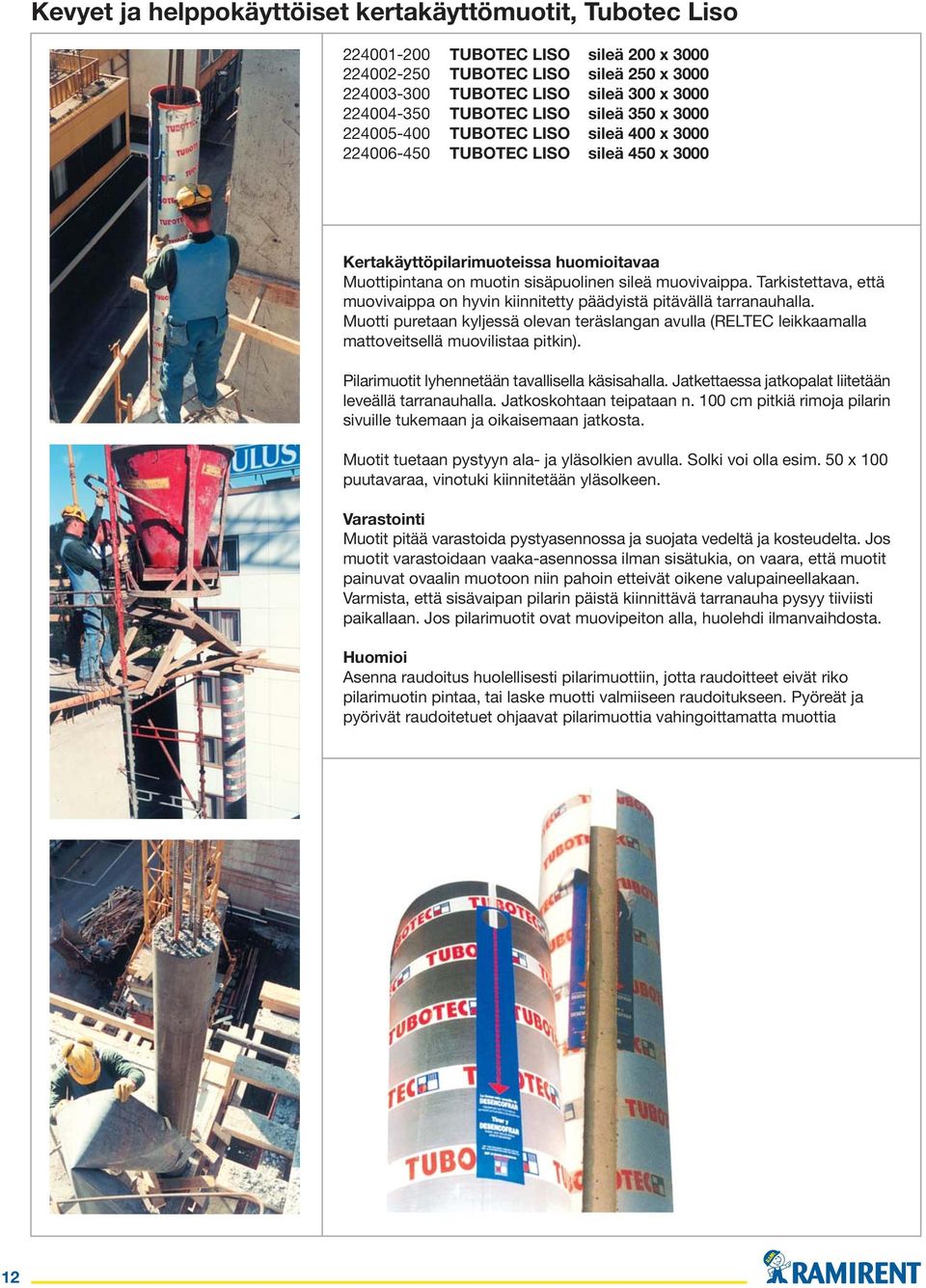

12 Kevyet ja helppokäyttöiset kertakäyttömuotit, Tubotec Liso TUBOTEC LISO sileä 200 x TUBOTEC LISO sileä 250 x TUBOTEC LISO sileä 300 x TUBOTEC LISO sileä 350 x TUBOTEC LISO sileä 400 x TUBOTEC LISO sileä 450 x 3000 Kertakäyttöpilarimuoteissa huomioitavaa Muottipintana on muotin sisäpuolinen sileä muovivaippa. Tarkistettava, että muovivaippa on hyvin kiinnitetty päädyistä pitävällä tarranauhalla. Muotti puretaan kyljessä olevan teräslangan avulla (RELTEC leikkaamalla mattoveitsellä muovilistaa pitkin). Pilarimuotit lyhennetään tavallisella käsisahalla. Jatkettaessa jatkopalat liitetään leveällä tarranauhalla. Jatkoskohtaan teipataan n. 100 cm pitkiä rimoja pilarin sivuille tukemaan ja oikaisemaan jatkosta. Muotit tuetaan pystyyn ala- ja yläsolkien avulla. Solki voi olla esim. 50 x 100 puutavaraa, vinotuki kiinnitetään yläsolkeen. Varastointi Muotit pitää varastoida pystyasennossa ja suojata vedeltä ja kosteudelta. Jos muotit varastoidaan vaaka-asennossa ilman sisätukia, on vaara, että muotit painuvat ovaalin muotoon niin pahoin etteivät oikene valupaineellakaan. Varmista, että sisävaipan pilarin päistä kiinnittävä tarranauha pysyy tiiviisti paikallaan. Jos pilarimuotit ovat muovipeiton alla, huolehdi ilmanvaihdosta. Huomioi Asenna raudoitus huolellisesti pilarimuottiin, jotta raudoitteet eivät riko pilarimuotin pintaa, tai laske muotti valmiiseen raudoitukseen. Pyöreät ja pyörivät raudoitetuet ohjaavat pilarimuottia vahingoittamatta muottia 12

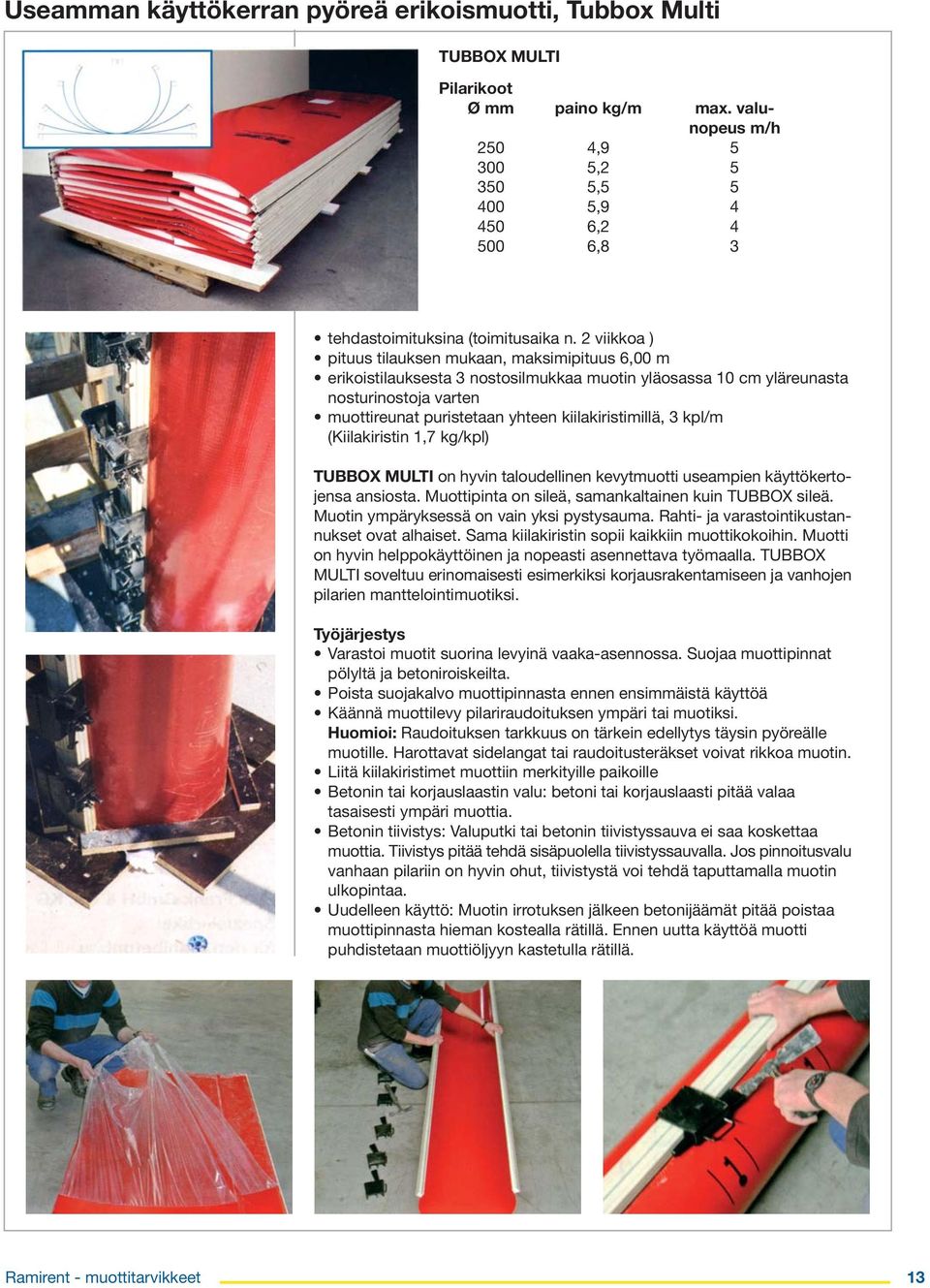

13 Useamman käyttökerran pyöreä erikoismuotti, Tubbox Multi TUBBOX MULTI Pilarikoot Ø mm paino kg/m max. valunopeus m/h 250 4, , , , , ,8 3 tehdastoimituksina (toimitusaika n. 2 viikkoa ) pituus tilauksen mukaan, maksimipituus 6,00 m erikoistilauksesta 3 nostosilmukkaa muotin yläosassa 10 cm yläreunasta nosturinostoja varten muottireunat puristetaan yhteen kiilakiristimillä, 3 kpl/m (Kiilakiristin 1,7 kg/kpl) TUBBOX MULTI on hyvin taloudellinen kevytmuotti useampien käyttökertojensa ansiosta. Muottipinta on sileä, samankaltainen kuin TUBBOX sileä. Muotin ympäryksessä on vain yksi pystysauma. Rahti- ja varastointikustannukset ovat alhaiset. Sama kiilakiristin sopii kaikkiin muottikokoihin. Muotti on hyvin helppokäyttöinen ja nopeasti asennettava työmaalla. TUBBOX MULTI soveltuu erinomaisesti esimerkiksi korjausrakentamiseen ja vanhojen pilarien manttelointimuotiksi. Työjärjestys Varastoi muotit suorina levyinä vaaka-asennossa. Suojaa muottipinnat pölyltä ja betoniroiskeilta. Poista suojakalvo muottipinnasta ennen ensimmäistä käyttöä Käännä muottilevy pilariraudoituksen ympäri tai muotiksi. Huomioi: Raudoituksen tarkkuus on tärkein edellytys täysin pyöreälle muotille. Harottavat sidelangat tai raudoitusteräkset voivat rikkoa muotin. Liitä kiilakiristimet muottiin merkityille paikoille Betonin tai korjauslaastin valu: betoni tai korjauslaasti pitää valaa tasaisesti ympäri muottia. Betonin tiivistys: Valuputki tai betonin tiivistyssauva ei saa koskettaa muottia. Tiivistys pitää tehdä sisäpuolella tiivistyssauvalla. Jos pinnoitusvalu vanhaan pilariin on hyvin ohut, tiivistystä voi tehdä taputtamalla muotin ulkopintaa. Uudelleen käyttö: Muotin irrotuksen jälkeen betonijäämät pitää poistaa muottipinnasta hieman kostealla rätillä. Ennen uutta käyttöä muotti puhdistetaan muottiöljyyn kastetulla rätillä. Ramirent - muottitarvikkeet 13

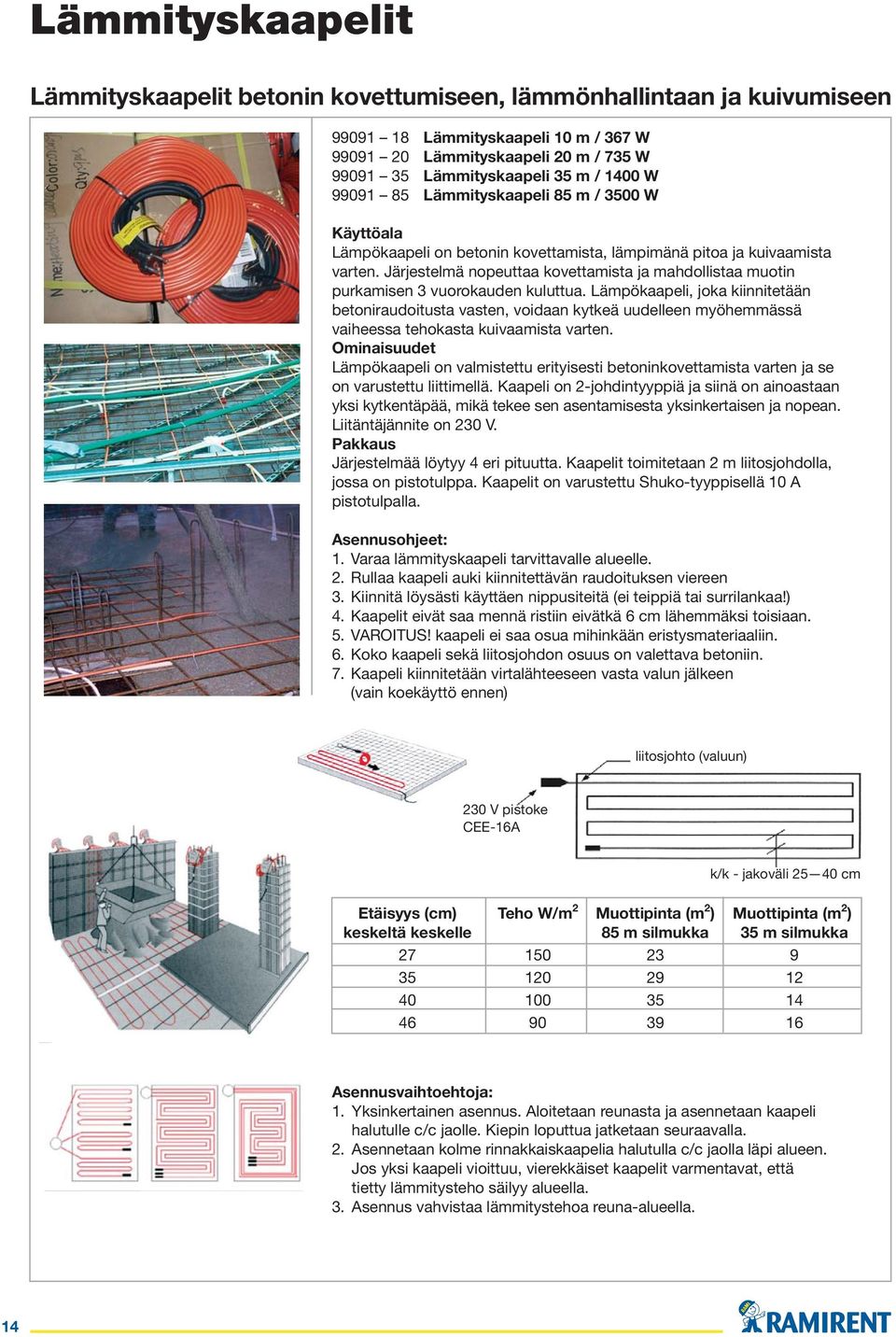

14 Lämmityskaapelit Lämmityskaapelit betonin kovettumiseen, lämmönhallintaan ja kuivumiseen Lämmityskaapeli 10 m / 367 W Lämmityskaapeli 20 m / 735 W Lämmityskaapeli 35 m / 1400 W Lämmityskaapeli 85 m / 3500 W Käyttöala Lämpökaapeli on betonin kovettamista, lämpimänä pitoa ja kuivaamista varten. Järjestelmä nopeuttaa kovettamista ja mahdollistaa muotin purkamisen 3 vuorokauden kuluttua. Lämpökaapeli, joka kiinnitetään betoniraudoitusta vasten, voidaan kytkeä uudelleen myöhemmässä vaiheessa tehokasta kuivaamista varten. Ominaisuudet Lämpökaapeli on valmistettu erityisesti betoninkovettamista varten ja se on varustettu liittimellä. Kaapeli on 2-johdintyyppiä ja siinä on ainoastaan yksi kytkentäpää, mikä tekee sen asentamisesta yksinkertaisen ja nopean. Liitäntäjännite on 230 V. Pakkaus Järjestelmää löytyy 4 eri pituutta. Kaapelit toimitetaan 2 m liitosjohdolla, jossa on pistotulppa. Kaapelit on varustettu Shuko-tyyppisellä 10 A pistotulpalla. Asennusohjeet: 1. Varaa lämmityskaapeli tarvittavalle alueelle. 2. Rullaa kaapeli auki kiinnitettävän raudoituksen viereen 3. Kiinnitä löysästi käyttäen nippusiteitä (ei teippiä tai surrilankaa!) 4. Kaapelit eivät saa mennä ristiin eivätkä 6 cm lähemmäksi toisiaan. 5. VAROITUS! kaapeli ei saa osua mihinkään eristysmateriaaliin. 6. Koko kaapeli sekä liitosjohdon osuus on valettava betoniin. 7. Kaapeli kiinnitetään virtalähteeseen vasta valun jälkeen (vain koekäyttö ennen) liitosjohto (valuun) 230 V pistoke CEE-16A k/k - jakoväli cm Etäisyys (cm) Teho W/m 2 Muottipinta (m 2 ) Muottipinta (m 2 ) keskeltä keskelle 85 m silmukka 35 m silmukka Asennusvaihtoehtoja: 1. Yksinkertainen asennus. Aloitetaan reunasta ja asennetaan kaapeli halutulle c/c jaolle. Kiepin loputtua jatketaan seuraavalla. 2. Asennetaan kolme rinnakkaiskaapelia halutulla c/c jaolla läpi alueen. Jos yksi kaapeli vioittuu, vierekkäiset kaapelit varmentavat, että tietty lämmitysteho säilyy alueella. 3. Asennus vahvistaa lämmitystehoa reuna-alueella. 14

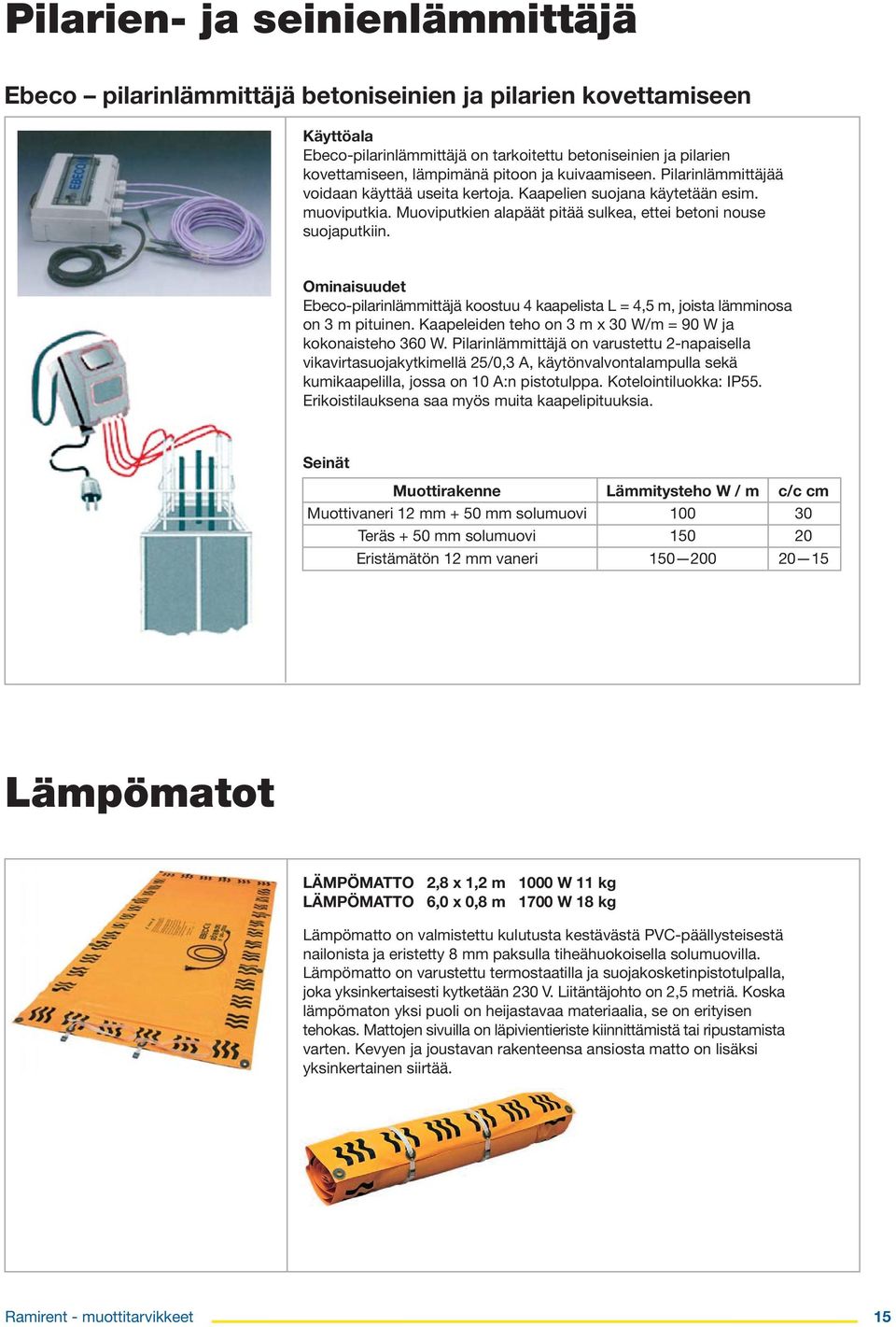

15 Pilarien- ja seinienlämmittäjä Ebeco pilarinlämmittäjä betoniseinien ja pilarien kovettamiseen Käyttöala Ebeco-pilarinlämmittäjä on tarkoitettu betoniseinien ja pilarien kovettamiseen, lämpimänä pitoon ja kuivaamiseen. Pilarinlämmittäjää voidaan käyttää useita kertoja. Kaapelien suojana käytetään esim. muoviputkia. Muoviputkien alapäät pitää sulkea, ettei betoni nouse suojaputkiin. Ominaisuudet Ebeco-pilarinlämmittäjä koostuu 4 kaapelista L = 4,5 m, joista lämminosa on 3 m pituinen. Kaapeleiden teho on 3 m x 30 W/m = 90 W ja kokonaisteho 360 W. Pilarinlämmittäjä on varustettu 2-napaisella vikavirtasuojakytkimellä 25/0,3 A, käytönvalvontalampulla sekä kumikaapelilla, jossa on 10 A:n pistotulppa. Kotelointiluokka: IP55. Erikoistilauksena saa myös muita kaapelipituuksia. Seinät Muottirakenne Lämmitysteho W / m c/c cm Muottivaneri 12 mm + 50 mm solumuovi Teräs + 50 mm solumuovi Eristämätön 12 mm vaneri Lämpömatot LÄMPÖMATTO 2,8 x 1,2 m 1000 W 11 kg LÄMPÖMATTO 6,0 x 0,8 m 1700 W 18 kg Lämpömatto on valmistettu kulutusta kestävästä PVC-päällysteisestä nailonista ja eristetty 8 mm paksulla tiheähuokoisella solumuovilla. Lämpömatto on varustettu termostaatilla ja suojakosketinpistotulpalla, joka yksinkertaisesti kytketään 230 V. Liitäntäjohto on 2,5 metriä. Koska lämpömaton yksi puoli on heijastavaa materiaalia, se on erityisen tehokas. Mattojen sivuilla on läpivientieriste kiinnittämistä tai ripustamista varten. Kevyen ja joustavan rakenteensa ansiosta matto on lisäksi yksinkertainen siirtää. Ramirent - muottitarvikkeet 15

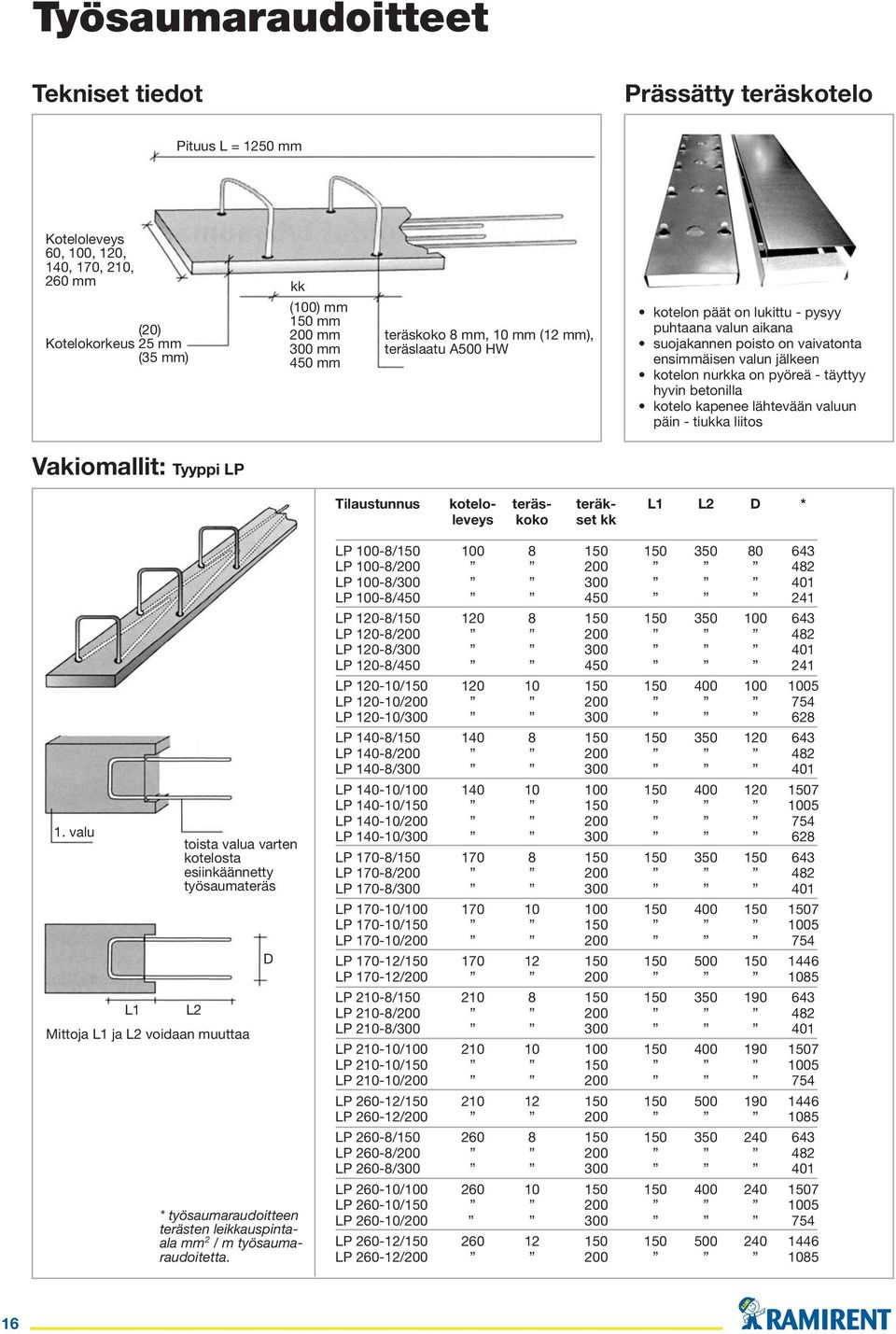

16 Työsaumaraudoitteet Tekniset tiedot Prässätty teräskotelo Pituus L = 1250 mm Koteloleveys 60, 100, 120, 140, 170, 210, 260 mm kk (100) mm 150 mm 200 mm 300 mm 450 mm (20) Kotelokorkeus 25 mm (35 mm) teräskoko 8 mm, 10 mm (12 mm), teräslaatu A500 HW kotelon päät on lukittu - pysyy puhtaana valun aikana suojakannen poisto on vaivatonta ensimmäisen valun jälkeen kotelon nurkka on pyöreä - täyttyy hyvin betonilla kotelo kapenee lähtevään valuun päin - tiukka liitos Vakiomallit: Tyyppi LP Tilaustunnus kotelo- teräs- teräk- L1 L2 D * leveys koko set kk 1. valu toista valua varten kotelosta esiinkäännetty työsaumateräs L1 L2 Mittoja L1 ja L2 voidaan muuttaa D * työsaumaraudoitteen terästen leikkauspintaala mm 2 / m työsaumaraudoitetta. LP 100-8/ LP 100-8/ LP 100-8/ LP 100-8/ LP 120-8/ LP 120-8/ LP 120-8/ LP 120-8/ LP / LP / LP / LP 140-8/ LP 140-8/ LP 140-8/ LP / LP / LP / LP / LP 170-8/ LP 170-8/ LP 170-8/ LP / LP / LP / LP / LP / LP 210-8/ LP 210-8/ LP 210-8/ LP / LP / LP / LP / LP / LP 260-8/ LP 260-8/ LP 260-8/ LP / LP / LP / LP / LP /

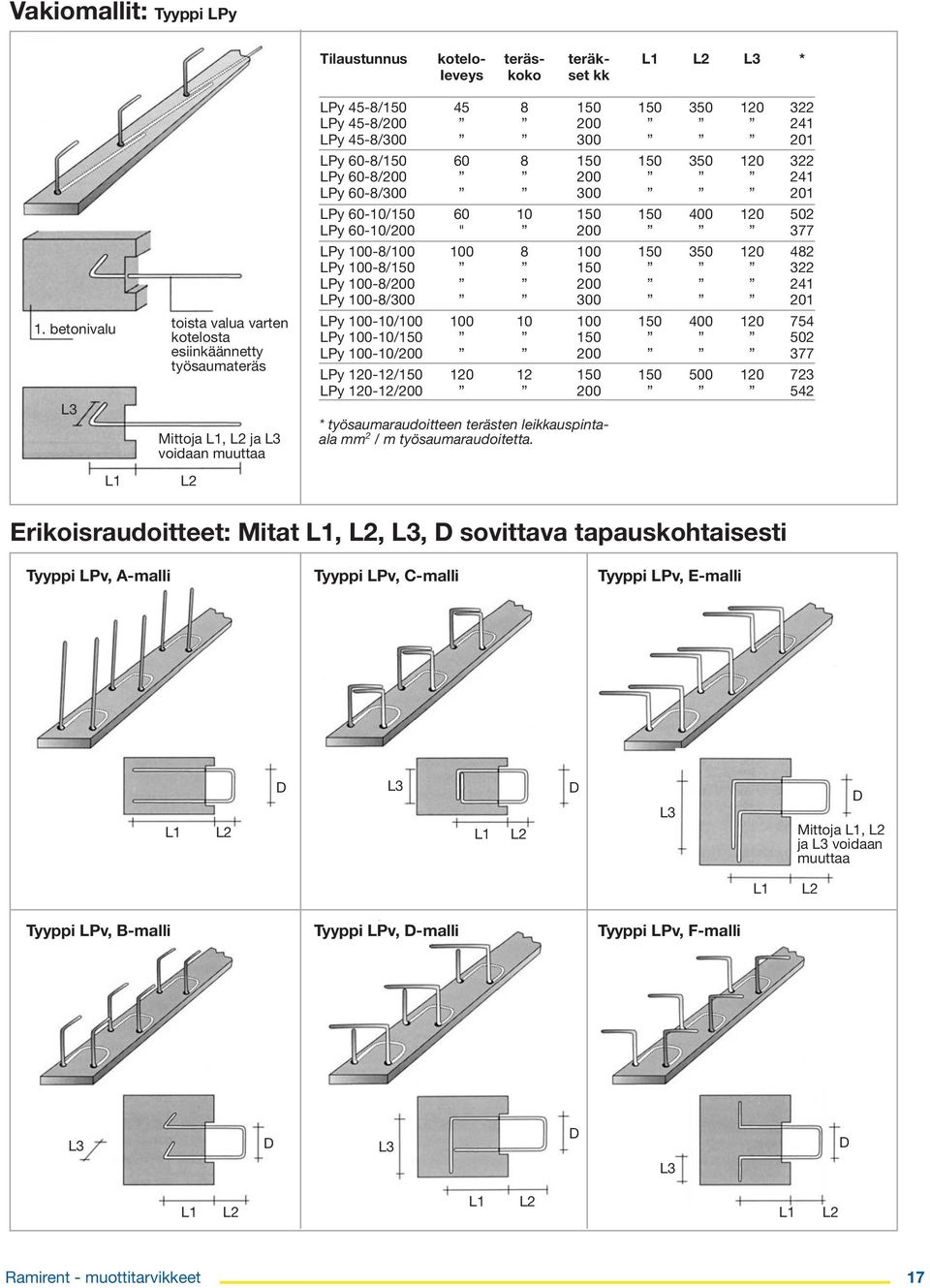

17 Vakiomallit: Tyyppi LPy 1. betonivalu L3 L1 toista valua varten kotelosta esiinkäännetty työsaumateräs Mittoja L1, L2 ja L3 voidaan muuttaa L2 Tilaustunnus kotelo- teräs- teräk- L1 L2 L3 * Ieveys koko set kk LPy 45-8/ LPy 45-8/ LPy 45-8/ LPy 60-8/ LPy 60-8/ LPy 60-8/ LPy 60-10/ LPy 60-10/200 " LPy 100-8/ LPy 100-8/ LPy 100-8/ LPy 100-8/ LPy / LPy / LPy / LPy / LPy / * työsaumaraudoitteen terästen leikkauspintaala mm 2 / m työsaumaraudoitetta. Erikoisraudoitteet: Mitat L1, L2, L3, D sovittava tapauskohtaisesti Tyyppi LPv, A-malli Tyyppi LPv, C-malli Tyyppi LPv, E-malli D L1 L2 L1 L2 L3 D L3 D Mittoja L1, L2 ja L3 voidaan muuttaa L1 L2 Tyyppi LPv, B-malli Tyyppi LPv, D-malli Tyyppi LPv, F-malli L3 D L3 D D L3 L1 L2 L1 L2 L1 L2 Ramirent - muottitarvikkeet 17

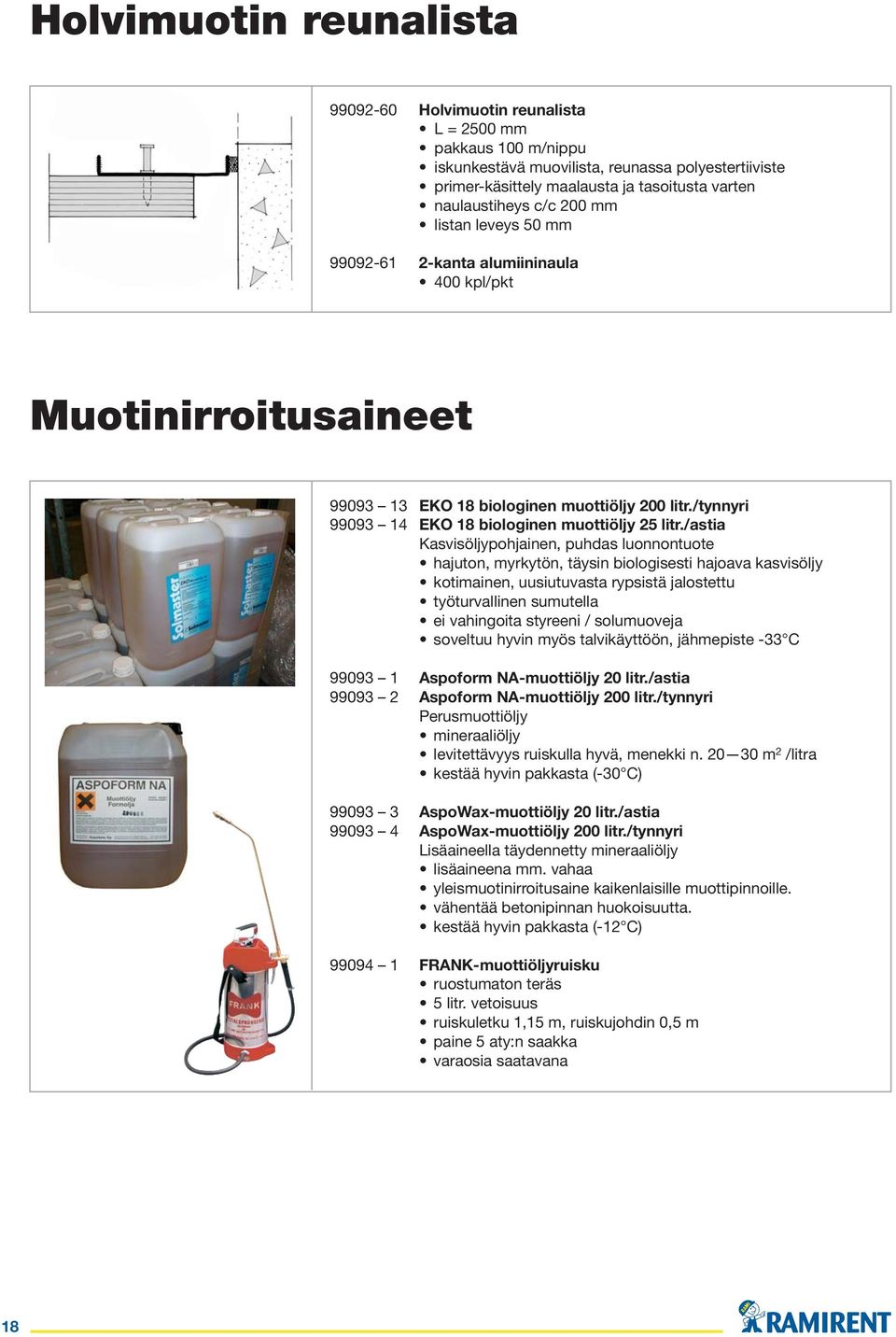

18 Holvimuotin reunalista Holvimuotin reunalista L = 2500 mm pakkaus 100 m/nippu iskunkestävä muovilista, reunassa polyestertiiviste primer-käsittely maalausta ja tasoitusta varten naulaustiheys c/c 200 mm listan leveys 50 mm kanta alumiininaula 400 kpl/pkt Muotinirroitusaineet EKO 18 biologinen muottiöljy 200 litr./tynnyri EKO 18 biologinen muottiöljy 25 litr./astia Kasvisöljypohjainen, puhdas luonnontuote hajuton, myrkytön, täysin biologisesti hajoava kasvisöljy kotimainen, uusiutuvasta rypsistä jalostettu työturvallinen sumutella ei vahingoita styreeni / solumuoveja soveltuu hyvin myös talvikäyttöön, jähmepiste -33 C Aspoform NA-muottiöljy 20 litr./astia Aspoform NA-muottiöljy 200 litr./tynnyri Perusmuottiöljy mineraaliöljy levitettävyys ruiskulla hyvä, menekki n m 2 /litra kestää hyvin pakkasta (-30 C) AspoWax-muottiöljy 20 litr./astia AspoWax-muottiöljy 200 litr./tynnyri Lisäaineella täydennetty mineraaliöljy lisäaineena mm. vahaa yleismuotinirroitusaine kaikenlaisille muottipinnoille. vähentää betonipinnan huokoisuutta. kestää hyvin pakkasta (-12 C) FRANK-muottiöljyruisku ruostumaton teräs 5 litr. vetoisuus ruiskuletku 1,15 m, ruiskujohdin 0,5 m paine 5 aty:n saakka varaosia saatavana 18

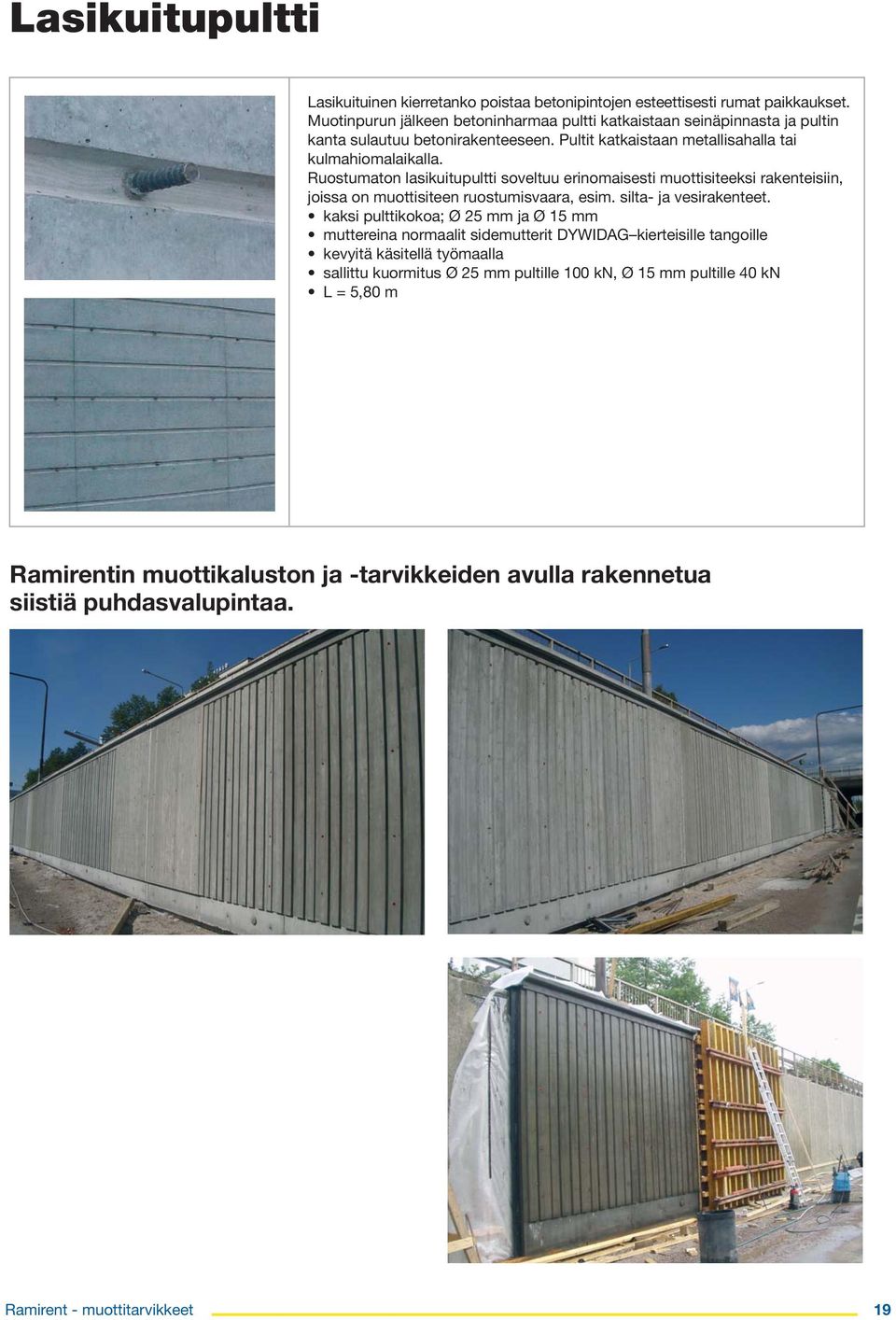

19 Lasikuitupultti Lasikuituinen kierretanko poistaa betonipintojen esteettisesti rumat paikkaukset. Muotinpurun jälkeen betoninharmaa pultti katkaistaan seinäpinnasta ja pultin kanta sulautuu betonirakenteeseen. Pultit katkaistaan metallisahalla tai kulmahiomalaikalla. Ruostumaton lasikuitupultti soveltuu erinomaisesti muottisiteeksi rakenteisiin, joissa on muottisiteen ruostumisvaara, esim. silta- ja vesirakenteet. kaksi pulttikokoa; Ø 25 mm ja Ø 15 mm muttereina normaalit sidemutterit DYWIDAG kierteisille tangoille kevyitä käsitellä työmaalla sallittu kuormitus Ø 25 mm pultille 100 kn, Ø 15 mm pultille 40 kn L = 5,80 m Ramirentin muottikaluston ja -tarvikkeiden avulla rakennetua siistiä puhdasvalupintaa. Ramirent - muottitarvikkeet 19

20 Rami-muottitarvikkeet maahantuonti - myynti - vuokraus - suunnittelu - tekninen neuvonta Ramirent Oyj, PL 31, Tapulikaupungintie 37, Helsinki. Vaihde Faksi
