1 Työskentely ydinvoimalaitoksen valvonta-alueella T Kontio, säteilyturvallisuusryhmän päällikkö, Loviisan vml

2 Sisältö Yleistä asiaa ydinvoimasta Suomessa Loviisan säteilysuojeluorganisaatio Mistä säteily on peräisin ydinvoimalassa Työolosuhteet ydinvoimalassa, miten eroaa muusta teollisuudesta Säteilysuojeluperiaatteet ja toimintamallit Esimerkkejä Terveystarkkailu säteilytyössä, miksi? 2

3 Fennovoiman suunnittelema laitospaikka Olkiluoto 2 kiehutusvesireaktoria toiminnassa EPR (painevesireaktori) rakenteilla Otaniemiessä Triga koereaktori Ydinvoimalla tuotetaan noin 25% Suomessa kulutettavasta sähköstä OL 2x880 MWe, Lo 2x500 MWe EPR noin 1600 MWe Loviisa NPP 2 VVER-440 painevesireaktoria 3

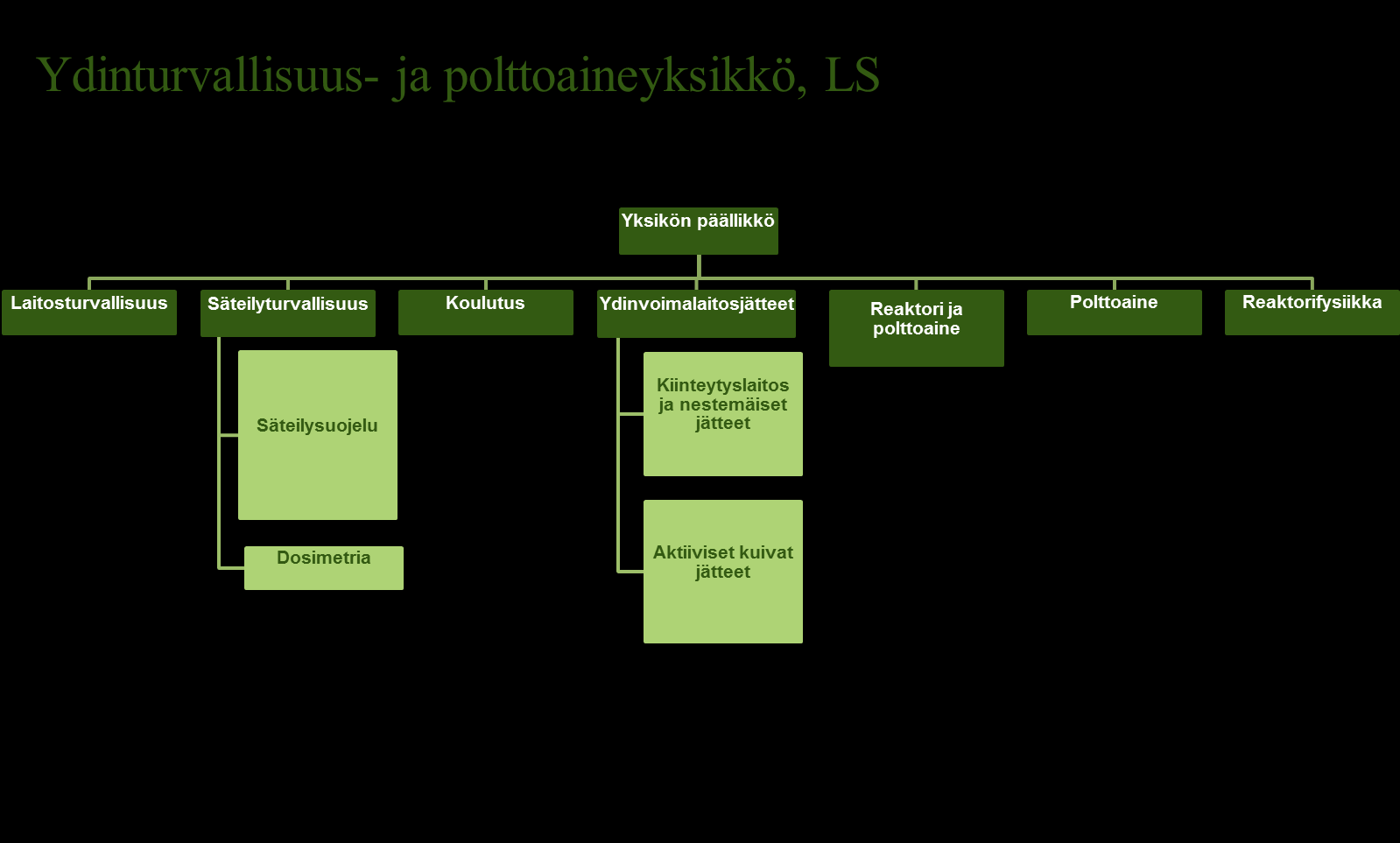

4 Dosimetria Pesula Ympäristön säteilyvalvonta Säteilysuojelukoulutus Suojavarustehuollot Kiinteät säteilymittalaitteet Kannettavat säteilymittalaitteet Henkilökontaminaatiomonitorit Valmiustoiminta

5 Radioaktiivisuus ydinvoimalaitoksella Sähköntuotanto perustuu fissioreaktioon Fissioreaktiossa vapautuu energiaa, neutroneja ja radioaktiivisia aineita Jäähdytevesi siirtää energiaa ja radioaktiivisuutta Radioaktiivisuus kertyy komponenttien sisäpinnoille, suodattimiin jne. Radioaktiivisuutta sisältävät järjestelmät on sijoitettu ns valvonta-alueen sisään 5

6 Työskentely ydinvoimalaitoksella Valvonta-alueen ulkopuolella työskentelylle ei ole säteilyturvallisuusmielessä rajoituksia. Valvonta-alueella edellytetään soveltuvuutta säteilytyöhön (luokka A tai B) Loviisassa kaikki valvonta-alueella työskentelevät luokitellaan luokkaan A YVL C.2 Ydinlaitoksissa valvonta-alueella työtä tekevähenkilö kuuluu yleensä säteilytyöluokkaan A. 6

7 Säteilysuojelu huoneluokitus Annosnopeudet: < msv/h msv/h > 1.00 msv/h 7

8 Työskentely ydinvoimalaitoksella Ammattinimikkeitä Vuoropäällikkö Käyttömies Koneasentaja Tarkastaja Säteilyvalvoja Dosimetristi Palomies Laborantti Eristäjä Hitsari Kemisti Radiokemisti Sähkö/automaatioasentaja Nosturinkuljettaja Telineasentaja jäämies 8

9 Esimerkkejä työntekijäryhmien säteilyannoksista Keskimääräinen henkilöannos [msv] Työryhmän kollektiivinen annos [manmsv] 2010 (pitkä vh) 2011 (lyhyt vh) 2010 (pitkä) 2011 (lyhyt) Sähkö ja automaatio 1,7 0, Eristys 10,5 3, Kiinteistötyöt 1,6 0, Käyttö 0,7 0, Laboratorio 0,6 0, Konekunnossapito 2,3 1, Materiaalitarkastus 2,0 1, Siivous 5,8 3, Säteilysuojelu 3,3 1, Telineet ja haalaus 1,8 0,

10 mansv/reactor 1,4 1,2 1 Loviisa VVER440 Olkiluoto BWR Järjestelmädekontaminointi Lo2 (1994) Nelivuotisvuosihuoltorytmitys (1996) Töiden ajoituksen systematisointi RI-ISI tarkastusjärjestelmä käyttöön Työntekijöiden lisäkoulutukset 2010 Co-60 väheneminen Antimoninin vähentäminen ,8 0,6 0,4 0,2 0 Co-60 stabilointi Turbiinimodernisointi OL & OL (sis KP-turbiinit ja kosteuden erottimen esilämmittimet) Uudet höyrynkuivaimet 2006 and 2007 Säteilytasot lähtivät laskuun RI-ISI järjestelmä käyttöön isompia polttoainevuotoja OL1 10

11 Työskentelyolosuhteet valvomattomalla alueella Turbiinihallissa työskentelyssä riskit ovat tuttuja muista teollisuuslaitoksista Melu Liukastumiset, kompastumiset Pyörivät koneet Tavaroiden nostaminen Säiliötyöt vuosihuollon aikana Kuumuus Korkeat paikat Kerrostyöskentely Kuva: Loviisan voimalaitoksen vuosihuolto on käynnissä. Turbiinin pesä on purettuna. Säteilyn tai kontaminaation suhteen ei tarvita suojaustoimenpiteitä. 11

12 Työskentelyolosuhteet valvonta-alueella Reaktorihallissa työskentelyssä riskit ovat tuttuja muista teollisuuslaitoksista Melu Liukastumiset, kompastumiset Pyörivät koneet Tavaroiden nostaminen Säiliötyöt vuosihuollon aikana Kuumuus Korkeat paikat Kerrostyöskentely +säteily +kontaminaatio Kuva: Loviisan voimalaitoksen vuosihuolto on käynnissä reaktorihallissa 12 12

13 Valvonta-alueella työskentelyn periaatteet Säteilevät komponentit on sijoitettu omiin lukittuihin huoneisiinsa Siitä huolimatta jokaisella on hälytystoiminnolla varustettu annosmittari mukana Kaikki lattiat ja luoksepäästävät pinnat pidetään aina puhtaina Siitä huolimatta jokainen henkilö ja tavara mitataan kontaminaation varalta ulosmentäessä 13

14 Kulku valvonta-alueelle Valvonta-alueelle kuljetaan pääkenkärajan kautta Pääkenkärajalla puetaan valvonta-alueen perusvarustus ja otetaan dosimetrit mukaan Säteilyvalvonta päivystää pääkenkärajoilla Tehokäytön aikana virka-aikaan Vuosihuollon aikana 24 h Kuvassa henkilö ottaa elektronista dosimetria käyttöönsä 14

15 Valvonta-alue Perusvarustuksena: kypärä, turvakengät, suojalasit ja haalari (valkoinen) Annosmittarit pakollisia aina valvontaalueella liikuttaessa Puhdas alue Perusvarustuksena: kypärä, turvakengät, suojalasit, suojaava työasu (työstä riippuen) Molemmilla alueilla käytetään tarvittaessa lisäsuojavarusteita (esim. kemikaaliriskin vuoksi) 15

16 Säteilyn esiintymismuodot Ulkoinen säteily Ilmakontaminaatio Pintakontaminaatio 16

17 Venttiilioperointi Putki säteilee PUHDAS PUOLI - venttiilioperaatio Kuvassa käyttöoperaattori venttiilioperaatioissa Loviisan voimalaitoksen turbiinihallissa Säteily ei aiheuta rajoituksia työskentelylle Valvonta-alue - venttiilioperaatio Valvonta-alueen tiloissa on säteileviä komponentteja Säteily aiheuttaa rajoituksia työskentelylle Säteilevä putki suojataan (jos siitä on hyötyä) ja työaika minimoidaan 17

18 Suojaus pienentää annosnopeutta Kuvassa lyijysuojattuja putkistoja Yksi lyijymatto painaa 18 kg Suojauksissa käytetään esimerkiksi vettä, betonia tai lyijyä ASE säteilyä vastaan = aika, suoja, etäisyys Pienelläkin etäisyyden kasvattamisella saatetaan säästää merkittävästi säteilyannosta Töiden hyvällä ennakkosuunnittelulla saavutetaan merkittäviä annossäästöjä 18

19 Näytteenotto radioaktiivisesta järjestelmästä Kumikäsineet estävät ihon kontaminoitumisen, kangashaalarin päällä voisi varotoimenpiteenä käyttää kumihaalaria. Kyseessä kuitenkin matalan kontaminaatioriskin työ, jossa huolellisuudella voidaan estää kontaminaation leviäminen Näytepurkit säteilevät, ripeä toiminta pienentää Säteilyannosta. Kumipuku voisi hidastaa toimintaa ja tätä kautta aiheuttaa enemmän säteilyannoksia Puhtaalla alueella tai puhtaasta järjestelmästä näytteenoton suojavarustetarve on lähes vastaava. Kemikaaleilta jne. on suojauduttava. 19

20 Suodatinpatruunan jätekäsittely Suodatinpatruunaan on kerätty epäpuhtauksia (radioaktiivisia hiukkasia). Suodatin nostetaan jäteastiaan. Suodatinpatruuna voimakkaasti kontaminoitunut Kumikäsineiden lisäksi käytetään lisähaalarina paperihaalaria 20

21 Vuosihuollon aikana töitä kellon ympäri Vuosihuolto kestää yleensä noin vuorokautta Tällöin valvonta-alueella on töissä voimalaitoksen oman henkilöstön lisäksi satoja aliurakoitsijoiden työntekijöitä Käytössä olevien dosimetrien määrä vuosihuollosta riippuen noin Valtaosassa töistä ei tarvita perusvarustuksen lisäksi muita suojavarusteita Kuvassa venttiilien toimilaitteiden asennustöitä 21

22 Valvonta-alueen työt: Höyrystintila Höyrystintilassa sijaitsevat tärkeimmät primääripiirin komponentit Höyrystintila on työkohteena ahdas ja sokkeloinen Vuosihuollon alussa lämpötila on tehokäytön jäljiltä varsin korkea Höyrystintilassa otettava aina huomioon säteilevät komponentit 22

23 Säiliötyöt Vuosihuollon aikana tehdään paljon säiliötöitä Säiliötyö on vaativaa eri syistä: Lämmintä Kosteaa Ahdasta Kemikaaleja Säteilevää Suojavarusteet hankaloittavat entisestään 23

24 Työskentely kontaminoituneissa työkohteissa Voimakkaasti kontaminoituneissa tai märissä kontaminoituneissa työkohteissa tiiviimpi suojavarustusta: Muovista suojahaalaria Kumikäsineitä Muovisia kengänsuojia tai kumisaappaita Tiivis suojapuku on kuuma ja hankaloittaa työskentelyä jonkin verran Hengityssuojain yleensä moottoroitu 24

25 Olemassa olevan kontaminaatio- ja irtokappaleriskin vuoksi 25

26 Irtokappaleista.. Yllä oleva hopeasormus painaa 1,23g Siitä voi siis syntyä ~3 TBq 110m Ag joka aiheuttaa vedessä ~0,7 msv/h tai pinnoilla ~0,3 msv/h annosnopeuslisän tämän hetkiseen keskiarvoon, joka on ~0,3 msv/h Loviisa 1 laitoksella Vain 1 grammasta Hopeaa (Ag) Tarkoittaa vesiliuoksessa annosnopeuslisäystä 0,56 msv/h Tarkoittaa primääripiirin pinnoille levinneenä 0,21 msv/h Kobolttia (Co) Tarkoittaa vesiliuoksessa annosnopeuslisäystä 4,07 msv/h Tarkoittaa primääripiirin pinnoille levinneenä 1,48 msv/h Antimonia (Sb) Tarkoittaa vesiliuoksessa annosnopeuslisäystä 0,72 msv/h Tarkoittaa primääripiirin pinnoille levinneenä 0,28 msv/h 26

27 Esteitä säteilytyöhön soveltuvuudelle ja yleensä ydinvoimalaitoksen prosessitiloissa työskentelylle? Terveydentila, jossa on sairaskohtauksen vaara: Sairaskohtaus saattaa olla henkilön oman turvallisuuden kannalta riski, mutta ei voi myöskään unohtaa kohtauksesta mahdollisesti aiheutuvaa ydinturvallisuusriskiä! Valvonta-alueelle ei sisäisen kontaminaatioriskin vuoksi saa viedä mitään syötävää, juotavaa, lääkkeitä, hengitettävää (sumutteet) Valvonta-alueelta poistuminen voi pahimmillaan viedä kauan : välimatkat pitkiä, turvajärjestelyt ja mittausjärjestelyt vievät aikaa = työpisteeltä ei välttämättä pääse tarpeen vaatiessa nopeasti esim pukukaapille Esimerkkejä: Insuliinidiabetes (jossa shokin vaara) Epilepsia (oireileva) Astma (jos ei voi olla ilman sumutinta) Huomioitava, että olosuhteet saattavat tehdä sinänsä kevyestä työstä raskaan (kuumuus, ahtaus, hankala liikkua, vuorotyö, korkealla työskentely, kuivuus, pöly): ihan niin kuin muillakin teollisuuslaitoksilla 27

28 Esteitä säteilytyöhön soveltuvuudelle? Ihottumat, avohaavat Kontaminaatiovaara, mikäli suojavarusteet pettävät voi rikkinäisen ihon kautta päästä radioaktiivisia aineita kehon sisään. Pätee myös kemikaalialtistukseen Vaikea psyykkinen sairaus (tapaturma- & turvallisuusriski) Itsetuhoisuus Kaksisuuntainen mielialahäiriö Vaikea depressio 28

29 Luokan A säteilytyöntekijän lääkärintarkastus Lääkärintodistuksessa pitää käydä ilmi soveltuvuus säteilytyöluokkaan A Todistukseksi ei kelpaa esimerkiksi todistus, jossa sanotaan Soveltuu säteilytyöhön, Soveltuu työskentelyyn ydinvoimalaitoksella Perusteluna ohje ST 7.5: Lääkärintodistukset Säteilytyöluokka A Todistus jossa sanotaan Soveltuu säteilytyöluokkaan A, tietyin ehdoin voi olla haasteellinen. Kuka valvoo, että ehdot toteutuvat (todistusta vastaan henkilölle annetaan lupa työskennellä valvonta-alueella, mutta säteilysuojeluorganisaatio ei ole kaikkien työnjohtaja..) Voiko lääkärinlausunnon esittää kolmannelle osapuolelle (esim työjakson yhteyshenkilölle) 29
