1 Sisältö Työsuojelu ja turvallisuus 1. Työterveyshuolto Laki nuorista työntekijöistä, 998/ Työturvallisuus 9 2. Henkilökohtaiset suojaimet Suojainten käyttö 2.2. Henkilönsuojaimet Suojakypärä Kuulosuojain Silmien suojaimet Työilman epäpuhtauksia Suodattimet, Scott Health & Safety Oy Suojajalkineet Käsien suojaimet Putoamissuojaimet, suojavaljaat Sähkön turvallinen käyttö Sähköä kannattaa varoa Sähkön turvallinen käyttö Sähkölaitteiden tulipalot Ihminen ja sähkövirta Onnettomuuksia 17 4 Työtelineet, tikapuut ja nostimet Työteline Työpukit Nojatikkaat A-tikkaat Henkilönostimet Ensiapu sähkötapaturmassa 22 Kysymykset 23 Talonrakennus 6. Turvallisuusajattelua Rakennusmateriaaleja Talon perustus Puu rakennusmateriaalina Harkkoperustainen ja -rakenteinen talo Rakennuksen märkätila Vesikattorakenteita Pelastustoimilaki Ikkunat Maalit Maalin tehtävät Maalin aineosia ja ominaisuuksia Erilaisia maaleja Maalauksen työvaiheita Erilaisia maalausmenetelmiä Siveltimiä ja maalausteloja Välineiden puhdistus 45 Tehtäviä 46 Materiaaleja 8. Materiaalit yleisesti Rauta (Fe) Erilaisia teräsjalosteita Karkaisu yleisesti Terästen kauppamuodot Metalleja teräksen seostukseen Valurauta Korroosio Metallipinnoitus suojauksena Maali metallipinnan suojana Kupari (Cu) Kuparin seoksia Alumiini (Al) 54

2 8.13. Magnesium (Mg) Kumituotteita Muovit Muita nykymateriaaleja Öljyt ja rasvat 56 Kysymyksiä 56 Kiinnitys ja kannakointi 9. Kiinnitys ja kannakointi Poraus ja piikkaus Suorakiinnitystekniikka, naulaimet Ruuvit ja tulpat Kemialliset ankkurit Putkien kannatus Putken lämpölaajeneminen Ilmanvaihtokanavien kannakkeet 69 Tehtäväviä 70 Metallityöt 10. Yleistä Mittaustarkkuus, mittalaitteen valinta Mittausvirheet Rullamitta Työntömitta Mikrometri Mittakello Tulkit Metallityövälineet Piirroitus Metallisahat ja sahaus Hionta Viilaus Kierteen käyttö ja kierteen muotoja Liitokset Levytyöt Lastuava työstö Terämateriaalit Poraus Sorvaus yleisesti 93 Tehtäviä 95 Hitsaus ja juotto 11. Yleistä Hitsausmerkkien tarve Kaasuhitsaus Polttoleikkaus Juottaminen MIG/MAG-hitsaus Puikkohitsaus, metallikaarihitsaus Plasmaleikkaus Laser-leikkaus Nestekaasu 121 Tehtäviä 122 Putket 12. Erilaisia putkia ja niiden käyttöjä Keskiraskas teräsputki, saumalliset putket Keskiraskas, sinkitty teräsputki Saumattomat teräsputket Kierteelliset takoteräsputkiyhteet Ruostumattomat ja haponkestävät teräsputket Teräsputken työstäminen Teräsputkien kiinnitys Teräsputken katkaisu ja jyrsintä Teräsputken kierteitys Teräsputken taipeet 138

3 13.5. Kierreliitoksen tiivistys Putkipihdit ja niiden käyttö Putkien asennus Verkoston koepaine Mapress-puristusliitostekniikka Työkalut Ohutseinäiset Mapress -putket Liitoksen teko Muuta asennukseen ja putkistoon liittyvää Kupariputket Kupariputkien käyttö Erilaisia putkia Cu-putkenosia CU-putkien katkaisu Kupariputken kuumennus, hehkutus Putken pään laajennus Putken taivutus Kupariputken haaroitus Cu-putken liitokset Cu-Asennus 158 Tehtäviä Uponor-komposiittijärjestelmä Putken erilaisia ominaisuuksia Suunnittelussa ja asennuksessa huomioitavaa Komposttiiputken asennus Uponor PEX-putket Wirsbo-PEX-putkien ominaisuuksia Putken työstäminen Käyttövesiputkisto Lattialämmitys, Wirsbo-PEX Q&E Patteriputkitus 179 Tehtäviä Kiinteistön ulkopuolisia putkia Eristetyt lämmitys- ja käyttövesiputkistot ProFuse on paineputkijärjestelmä Muita putkia Viemäreitä Muhviton valurautaviemäri 188 Tehtäviä Muoviset kiinteistöviemärit Putken osia Asentaminen PE-HD-muoviviemäri, Geberit-putket Liitosmenetelmät Maaviemäri ja rumpuputket Ultra Rib 2 -putket Uponor Ultra Double- maaviemärijärjestelmä Uponal PVC Uponor Ultra Classic 160 mm -maaviemäriputki Uponor IQ-hulevesijärjestelmä 204 Tehtäviä 205

4 4 Työturvallisuus Kuva, TUKES, kodin sähköturvallisuusopas Myös leijan lennätykseen kannattaa etsiä avoin paikka, jossa ei ole sähkölinjoja lähellä. Leijan lennätinnaruksi ei koskaan saa valita sähköä johtavaa materiaalia. Varusmies kiipesi asemalaiturilla seisoneen sähkömoottorijunan katolle. Jouduttuaan liian lähelle jännitteisiä osia, ilmeisesti junan virroitinta, hän sai sähköiskun aiheuttaen samalla sähkökatkon. Sähköratavalvomosta käsin tehty jälleenkytkentä ja vikapaikan rajaus täydensivät onnettomuutta ja aiheuttivat ilmeisesti uhrin kuoleman. Kuva, TUKES, kodin sähköturvallisuusopas Kolme nuorta oli oikaissut ratapihan poikki radan takana olevalla asuntoalueelle. Yksi pojista kiipesi jostain syystä raiteille pysäköidyn junavaunun katolle ja kosketti päällään 25 kv ajojohdinta. Syntyneen valokaaren vaikutuksesta uhri oli palanut pahoin ja pudonnut katolta maahan saaden välittömästi surmansa. Omat laittomat tai virheelliset viritelmät Koululainen oli avojaloin poimimassa marjoja kasvimaan ympäri rakennetun aidan vieressä, kun hän sai kuolemaan johtaneen sähköiskun koskettaessaan aitaa. Aita oli omatekoinen sähköpaimen, jonka rautajohtimiin oli kytketty 220 V jännite. 16-vuotias nuori sai kuolemaan johtaneen sähköiskun kytkiessään kuivauskaappia verkkoon. Syynä onnettomuuteen oli kuivauskaapin pistotulpan sisäisessä kytkennässä sattunut virhe: kelta-vihreäraitainen suojajohdin oli kytketty pistotulpan kosketintappiin ja ruskea vaihejohdin maadoitusliittimeen. Käyttövirhe Mies oli kylpemässä ammeessa, kun pistorasiaan kytketty hiustenkuivaaja tippui veteen. Kuivattimen käyttökytkin oli 0-asennossa. Mies lienee saanut sähköiskun, joka johti kuolemaan elvytysyrityksistä huolimatta. Pistorasiassa oli teksti Käyttö kielletty kylvyn ja suihkun aikana. Valokaari-ilmiö Suurjännitteisen laitteen tai sähkölinjan lähellä voi saada sähköiskun koskematta ollenkaan johtoa tai laitetta. Sähkövirta nimittäin hyppää johtavaan aineeseen, kunhan se on riittävän lähellä virtapiirin sulkemiseen. Ulkona maa ja vesi muodostavat sähkölinjan johtimiin nähden toisen navan, maapotentiaalin. Sisätiloissa rakennuksen sementti, kivipinnat ja putkisto muodostavat maapotentiaalin. Sähkölinjan lähellä oleva ilma ionisoituu sitä voimakkaammin, mitä lähempänä johtoa ollaan. Ionisoitunut ilma johtaa hyvin sähköä. Kun maapotentiaalissa oleva esine tai ihminen tulee kyllin lähelle johdinta, syntyy näkyvä valokaari, jatkuva sähköpurkaus. Valokaaren lämpötila voi olla jopa 3000 C. Selviytyminen valokaarisähköiskusta on harvinaista, palovammat ovat vaikeita ja usein vielä tällaiseen onnettomuuteen liittyy putoaminen. 4 Talotekniikan perusteet

5 Talonrakennus 5 Mitä kaikkea kypärään on kiinnitetty? Mikä lakki on kuvassa ja missä sitä voidaan käyttää? Miten melu vaikuttaa työntekijään? Millainen on korvan melunsieto? Millainen nyrkkisääntö on kuulosuojainten käytön rajan (85dB) määrittämiseksi? Milloin kuulosuojain laitetaan paikalleen? Miten eri kuulosuojainten yhteiskäyttöä voidaan maksimoida? Millainen suojain on vasemmassa kuvassa? Mikä laite on viereisessä kuvassa? Kuulo vaurioituu yleensä hitaasti, entäpä näkö? Miten valaistus liittyy silmien suojaamiseen? Millaisia silmäsuojaimia on viereisissä kuvissa? Talotekniikan perusteet 5

6 6 Talonrakennus 6. Turvallisuusajattelua Sähkökoneiden, vaikkapa käsisirkkelin teränvaihto tehdään irrottamalla pistoke seinästä. Markkinoilla olevien akkukäyttöisten käsisirkkeleiden akku voidaan työn ajaksi irrottaa, ellei koneessa ole muuta varmuuslukitusta. Sama koskee kulmahiomakoneita. Jos laikka tai sirkkelin terä pyörähtää käsissä, jälki on pahaa. Kaikkien verkkovirtaa käyttävien koneiden verkkojohdon on oltava ehjä, eikä pistoketta saa irrottaa johdosta vetäen. Akkukoneiden markkinoille tulo vähentää hengenvaarallisten sähköiskujen vaaraa, varsinkin ulkotöissä ja kosteissa tiloissa. Henkilökohtaisia suojaimia on käytettävä mieluummin kerran liikaa kun kerran liian vähän. Talonrakennus Siisti työympäristö on turvallinen työympäristö. Henkilökohtaiset suojaimet tai koneiden turvalaitteet hankaloittavat hieman työskentelyä, mutta ne voivat auttaa sinua saavuttamaan täyden eläkeiän ja vieläpä terveempänä kuin ilman suojaimia. Kuvassa on akkuporakone. Ammattikäytössä kannattaa konetta kohti hankkia kaksi akkua, joista toinen on laturissa ja toinen koneessa. Ruuvauksessa ruuvin uppoamissyvyys säädetään momentinsäätimellä. Porakoneen iskun avulla porataan betoniin kovapalaterän avulla reikiä. Isku tuotetaan koneessa mekaanisesti. Metalliin porataan reikä siihen tarkoitetulla terällä ja ilman iskua. Käsikahvalla saat koneesta hyvän otteen, eikä terän mahdollinen jumittuminen satuta rannettasi. Koneen sähköjohto vaurioituu helposti kahvan tai pistotulpan liitoskohdasta huonon käsittelyn seurauksena. Poravasaran isku saadaan aikaan paineilmalla koneessa olevan kompressorin avulla. Poravasara on iskuporakonetta tehokkaampi työkalu. 6 Talotekniikan perusteet

7 Putket 11 Useampireikäinen suutinputki on kuparin kuumennuksessa turvallinen valinta. Vasen kuva. Jos käytät normaalia happi-asetyleenipoltinta, pidä sydänliekin kärki ainakin 40 mm päässä kuumennettavasta kohteesta. Näin estät raekoon liiallisen kasvun Putken pään laajennus Putkien liitokset voidaan tehdä juottamalla myös ilman tehdasvalmisteisia osia. Liitoksessa putken päähän tehdään laajennuspihtien tai lyöntituurnan avulla laajennus, jossa välys on korkeintaan 0,2 mm ja liitospituus vähintään 3 x ohuemman putken seinämävahvuus. Menetelmän etuna on liitosten lukumäärän väheneminen ja erillisten liitososien tarpeettomuus. Tämän takia asennustyöt nopeutuvat, osavalikoima ja kustannukset pienenevät. Putken pää täytyy aina hehkuttaa ennen muhvausta, koska kova kupariputki repeää. Oikein tehtynä tällaisten liitosten virtaus- ja lujuusominaisuudet vastaavat tehdastekoisten kapillaariosien ominaisuuksia. Lyöntituurnalla laajennetaan suuria kupariputkia. Lyöntituurna on myös viereisen kuvan kaltainen jousen koossa pitämä nippu teräspaloja, jotka niiden sisälle lyötävä tuurna levittää ulospäin. Lyöntiosassa voi olla olake merkkinä siitä, että tuurna on lyöty kyllin syvälle. L= ED A A I= = I D L= J F = E A = J = ODJA A 2 KJ A F JK AA = = A KFI = A J=L= IJA K = D L= JF = E A = J = L= ED A A I= I ODJA A = = A KL= I EI 2 A E L E@ = = = = A = J = L EEIEF K E = J Laajennuspihdeissä tuurna painetaan kahvojen avulla aksiaalisesti sisään, jolloin laajennuspalat liikkuvat säteittäisesti ulos ja muhvaus on valmis. Tässä pihtityypissä on vaihdettava jokaiselle putkikoolle oma laajennuspää. Yleensä laajennuspihdeillä saa muhvattua useita erikokoisia putkia ilman hehkutetun putken jäähdyttämistä. Pihdin laajennuspää laitetaan putken sisään olaketta vasten ja kahvat painetaan yhteen. Laajennus saatetaan tehdä kahdessa vaiheessa. Kun kahvat puristetaan yhteen, muhvaus on valmis. Kiinni juuttunut pihti saadaan irtoamaan takakahvaa taaksepäin tempaisemalla, ei kääntämällä tai kiertämällä. Näin pihdit saattavat rikkoontua. Talotekniikan perusteet 11

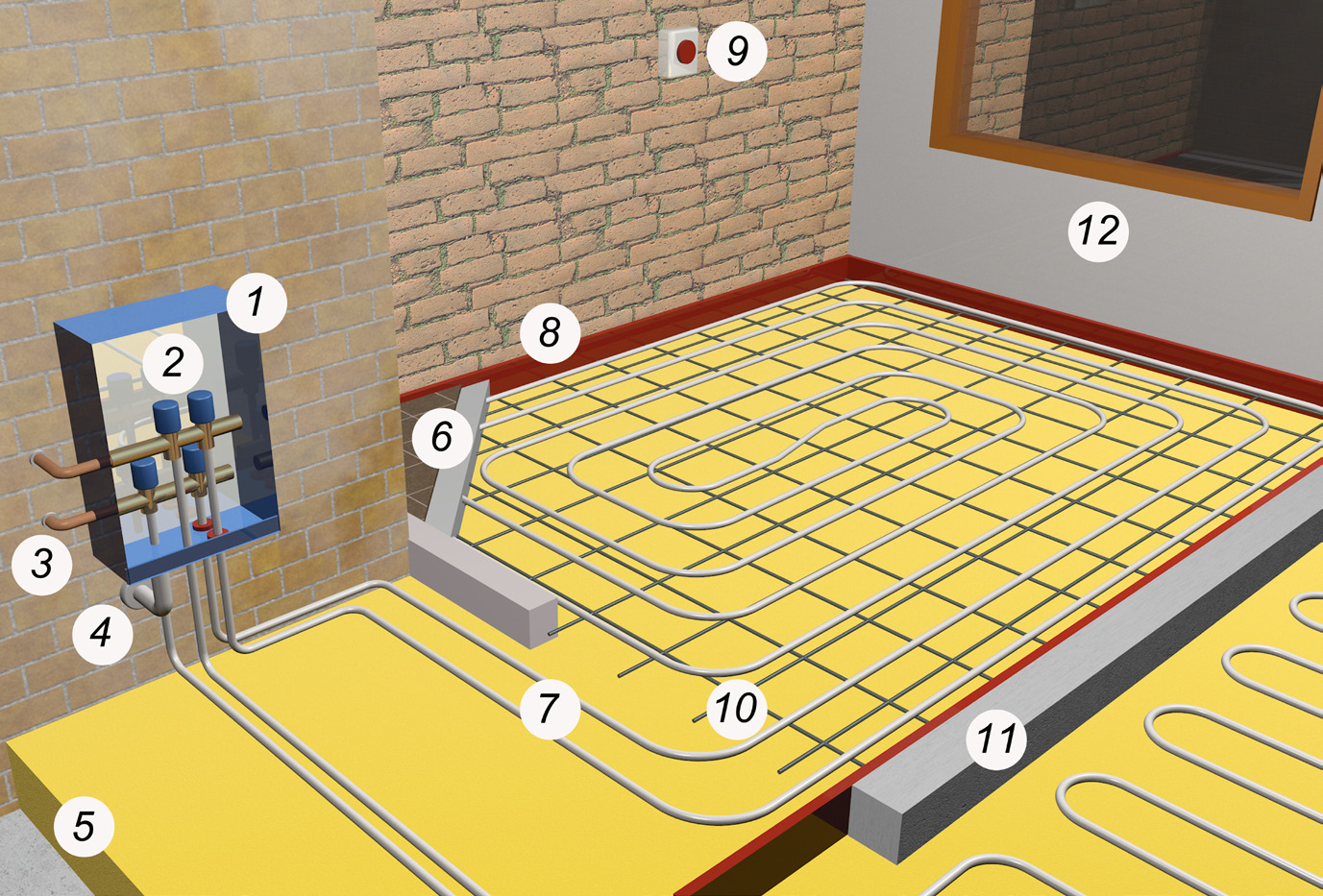

8 Putket Lattialämmitys, Wirsbo-PEX Q&E Putkikeipissä kietävä lämmin vesi lämmittää lattian esim. betonilaatan, joka lämmittää huoneilman. Putket ovat happidiffuusiosuojattuja. Kieppipituus m Jakotukkikaappi Jakotukit ja säätöventtiilit Putket jakotukeille Vuotovesien viemäröinti Eriste Laatta ja pintamateriaali Valuun jäävät putket Reunanauha Huonelämpötila-anturi Betoniraudoitus Väliseinä Ulkoseinä Reunanauha tiivistää asennuslevyn ja seinän välin sekä tekee tilaa lämpölaajenemiselle. Putkipoika-kiinnike, jonka avulla lattialämmitysputket voidaan kiinnittää teräsbetoniverkkoon, kun ei käytetä viereisen kuvan asennuslevyä. Jakotukkiparit 3 kolmelle putkipiirille. UPON - ener huonetermostaatti huonetermostaat h Keskusyksikkö li pistotulpalla 2 sähköverkkoon. Kesk eteenpäin tehtävät jo toimivat 24 V jänn huonetermostaatti huonetermostaat h 9020 Kytkentäkaapeli kesk välillä huomioitava säh yhteydessä. Kaapel Uponorin toimit Kaapelisuositus 2 x 0, huonetermostaatti huonetermostaat h Käyttöpaneeli I-7 ohjaamaan enintää keskusyksikköa käyttöpäneelin 4-n tietoliikenekaapel toimituksee Liikuntasauman k lattialämmitysputki a suojaputkeen (28/23) asennetaan halka 600 Penan Tieto-Opus Ky L Talotekniikan perusteet 1000 mm Asennusohje betonir tihennetyille ko D min. 3 Asennusväli 150 mm Wirsbo pepex 2 asennusväli 3 Kurasyöpöt ja wc-istuim työmaalla

9 Putket 13 Kytkentäviemärin liitos WC-laitteen tuulettamattomaan viemäriin. Kuvassa ovat WC-kulmayhde, WC-mansetti ja pätkä V 100 viemäriä. WC-kulmayhteen sisään tulee pätkä putkea ja putken sisään painetaan WC-mansetti. WC-laitetta ei saa asentaa suoraan kokoojaviemärin päälle. Pesualtaan viemärikytkentää varten kuvassa on muhvikulma V ja vesilukon lattiaputken liitosyhde. Pullovesilukossa muodostuu pintojen A ja B korkeuserosta tulppa, vesilukko, joka estää viemärikaasujen pääsyn huoneeseen Oikein asennettuna tuuletusviemäri liitetään vaakaviemäriin ennen viimeistä viemäripistettä. Tällä tavalla estetään jätteen kerrostuminen tuuletusviemä rin kuivaan haaraan. Lisäksi on suositeltavaa kytkeä tuuletusviemäri vaakaviemärin keskilinjan yläpuolelle Asentaminen Uponor-viemärien suunnittelussa, asenta misessa ja paloteknisessä suojauksessa noudatetaan Suomen rakentamismääräyskokoelman osan D1 viemäreitä koskevia määräyksiä ja ohjeita sekä Uponor-käsikirjan sisältämiä ohjeita. Muhviton putki, pituus 3000 tai 4000 mm, ulkohalkaisijat 32, 50, 75, 110. Muhvillisen putken halkaisijat ovat samat, mutta pituudet ovat 250, 500, 1000, 2000, 3000, 4000 ja 6000 halkaisijasta riippuen. Viemärien käytössä huomioidaan asennuskohteen edellyttämät viemärin jäykkyysvaatimukset. Talotekniikan perusteet 13

10 14 Ilmanvaihto Kohdistusreikien niitit laitetaan paikoilleen ensin, sitten muut niitit. Kanavien ja osien sisäpinnoille ei saa jäädä likaa kerääviä tai puhdistusta vaikeuttavia epätasaisuuksia. Asennustyön päätteeksi kanaviston sisäpuolinen puhtaus tarkastetaan ja epäpuhtaudet poistetaan. Asentaja jättää jälkeensä valmiin kanavan, joka on oikein asennettu, kannakoitu ja sisältä puhdas. Kuvasarja todellisesta asennuksesta 14 Talotekniikan perusteet
