1 Oppilaitos Oppilas Päiväys Osasto Pisteet/numero Koe A sivut Mitä erilaisten kupariputkien käsittelyssä ja asennuksessa on huomioitava? Pehmeitä kupariputkia käsitellään ja kuljetetaan huomattavasti varovaisemmin kuin teräsputkia. Päällystettyjä putkia kuljetettaessa ja asennettaessa on varottava, ettei niiden muovipinta pääse vahingoittumaan. Asennustöiden aikana on varottava, ettei putkiin pääse likaa, joka voi myöhemmin aiheuttaa tukkeutumia pienikokoisissa kytkentäjohdoissa tai patteriventtiileissä. 3p 2 Nimeä osat täydellisesti ja laita niihin myös jokin putkikoko. A on kapillaari kulma s/s 28. B on kapillaari T-yhde tai lyhyemmin kapillaari T-yhde 28. C on kapillaari kaari s/s 18. D on kapillaari T-yhde E on supistusmuhvi p 3 Mitä kupariputkelle tapahtuu sitä kuumennettaessa ja mitä hyötyä siitä on? Kuumennettaessa kuparia se pehmenee. Pehmeää, hehkutettua, kupariputkea voidaan taivuttaa tai putken suu laajennetaan, muhvataan liitosta varten. 4 Mitä haittaa on huonosta putken taipeesta? Huonosti tehty taive, jossa taipeen poikkipinta on litistynyt tai sisäpinta on poimuttunut, aiheuttaa vedessä pyörteisen virtauksen ja sitä kautta eroosiokorroosiovaaran. 5 Millä kahdella eri tavalla haaraputken pää käsitellään? Putken päähän puristetaan nastaat, jotka estävät putkea menemästä liian syvälle runkoputken sisään. Nastojen lisäksi kyllin ison haaran pää muotoillaan, ettei se aiheuta virtausvastusta. 6 Milloin kupariputken juotoksessa tarvitaan juoksutetta? Mitä juoksute saa aikaan? Juotettaessa messinkiosa kupariputkeen tarvitaan juoksutetta. Juoksute estää vaikeasti sulavan oksidikerroksen muodostumisen juotoskohtaan. 2p 7 Vieressä on kuvasarja juoksutteen käytöstä. Mitä haittaa on juoksutteesta? Juoksute syövyttää metallia ja sen käytössä on oltava varovainen. Juoksute voi olla myrkyllistä tai siitä voi muodostua myrkyllisiä kaasuja. Käyttöohje on luettava hyvin. Mihin juoksute sivellään? 2p Juoksute sivellään putken ulkopintaan. 8 Millaisia cu-putkia käytetään, jos asennus jää seinä- tai lattiarakenteen sisään? Jos putket asennetaan seinä- tai lattiarakenteiden sisään, käytetään muovipinnoitettuja tai val miiksi eristettyjä putkia. 2p 42p/ 1

2 9 Miten Unipipe-putkien suunnanmuutokset tehdään? Taivuttaen jousella, työkalulla tai UNIPIPE -järjestelmän osilla. 3p 10 Millaisia käyttörajoituksia on Wirsbo-PEX-käyttövesiputkilla? 2p Jatkuvasti 1.0 MPa/70 C Missä niitä käytetään? 2p Käyttö: rakennusten kylmä- ja lämminvesijohtoina 11 Mitä ehdottomasti tarvitaan, kun muoviputkeen tehdään puserrusliitos? Putken sisään laitetaan kuparinen tukiholkki, joka varmistaa liitoksen pitävyyden siten, ettei putki käytössä paineenalaisena lennä irti liitoksestaan. 12 Miksi patteriputkia ei saa asentaa suoraan pattereille, vaan hieman kaarevasti? 2p Ristisilloitettu polyeteeniputki kutistuu hieman ensimmäisen lämmityskerran aikana. Tämän takia putkia ei saa asentaa suoraan pattereille, vaan hieman kaareviksi. Miten putkitukseen saadaan vielä lisäpituutta? 2p Virtausputkea työnnetään asennusputken sisään, piiloon, katkaistaessa sitä sopivaan pituuteen. Näin virtausputkeen saadaan hieman tarvittavaa lisäpituutta. 13 Missä käytetään Uponor HTP -viemärijärjestelmää? Sitä käytetään jäte- ja sadevesiviemäreinä rakennusten sisällä, pohjalaatassa ja sen alla sekä perusmuurin ulkopuolella maahan asennettuna tonttiviemärinä, myös liikennealueilla. 14 Nimeä viereisen kuvan puuttuvat kohdat. Miten liitos tehdään? Kerro myös valmistelevat toimenpiteet. 10p Putken pää on viisteitetty, jäysteetön ja puhdas. Liitos pituusmerkki on putken päässä. Muhvi on puhdas ja kumirengas (profiilitiiviste) on oikein päin paikallaan. Liukuaine voitelee putken niin, että se menee hyvin kumitiivisteen läpi. Liukuaine laitetaan vain viistee seen tai putken päähän. Vaseliini tai öljy turmelevat tiivisteen. Osa laitetaan putkeen (tai putki osaan) suoraan painaen ja hieman kiertäen. Liitos on valmis, kun liitospituus merkki on juuri näkyvissä Millainen on viettoviemäri ja miten se toimii? Viettoviemäri on kalteva putki, jossa virtaava vesi kuljettaa jätteen pois. Mitä tarkoittaa viemärissä mittaluku 15? Viemärin kaltevuus ilmaistaan promilleina ja luku tarkoittaa putkea, joka on metrin matkalla 15 mm korkeammalla toisesta päästä. 16 Mikä putken liitosmenetelmä on viereisessä kuvassa? 2p Sähköhitsaus Miten se toimii? 2p Muhvin vastuksessa kiertävä virta sulattaa muhvin kiinni putkeen. Mitä ominaisuuksia putkelta vaaditaan? 2p Muoviputken on oltava hitsaustyypille sopiva, sulava. 2 47p/

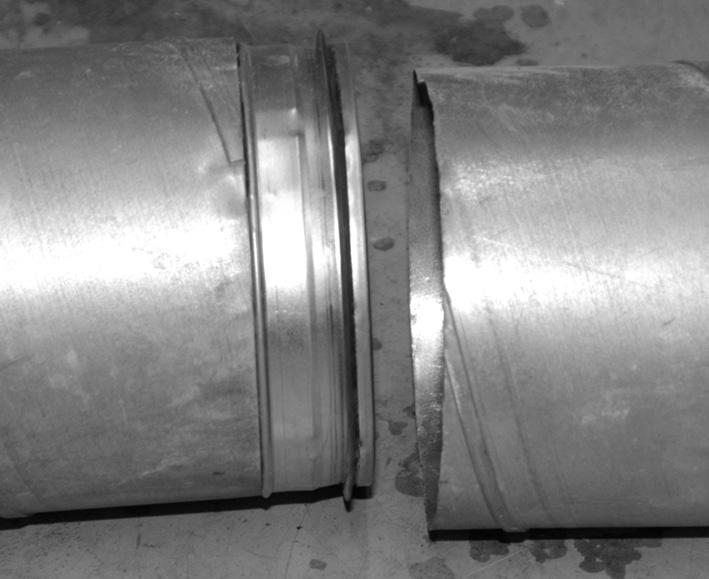

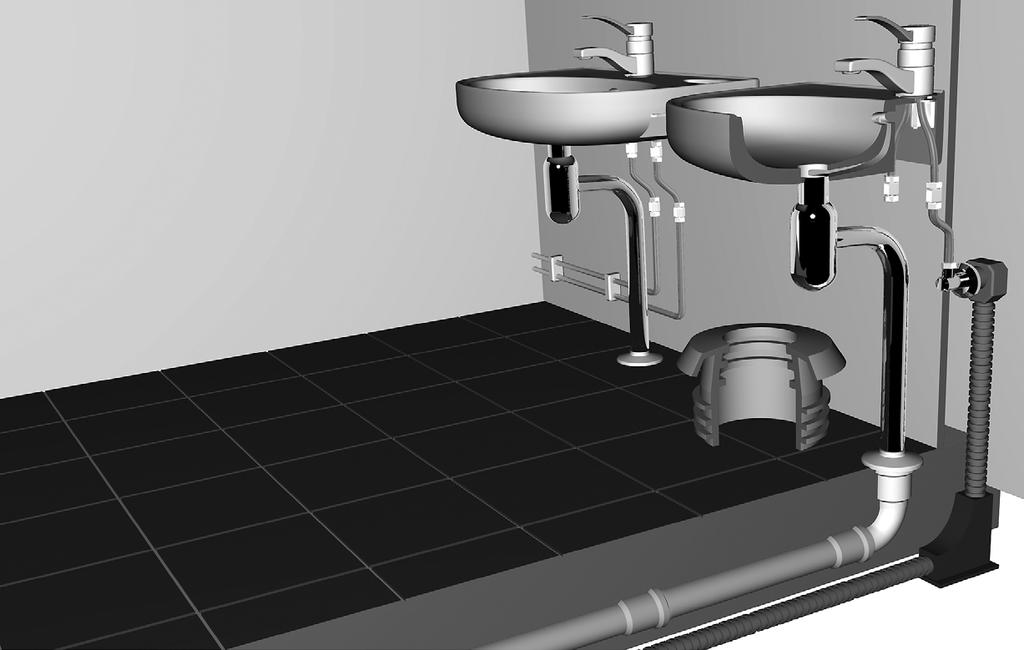

3 17 Millaisin osin viereisen kuvan haaroitukset ja suunnanmuutokset on tehty? A = 88,5 loivakaarinen muhvikulma tai kulmayhde B = pystyviemärin liitos vaakaviemäriin, pohjaviemäriin + betonivalu C = pystyviemärin KIELLETTY liitos vaakaviemäriin, pohjaviemäriin D = 88,5 loivakaarinen haarayhde tai muhvihaara E = 45 muhvihaara (haarayhde ja 45 muhvikulma tai kulmayhde) F = 2 x 45 muhvikulma tai kulmayhde 18 Missä tiloissa ja miksi tuuletusviemäri eristetään? Kylmissä tiloissa (ullakolla, vesikatolla tms.) tuuletusviemäri lämpöeristetään, jos sitä ei ääni- tai paloteknisistä syistä ole eristetty. Eristys ehkäisee tuuletusviemärin sisäistä huurtumista. 19 Nimeä viereisen kuvan osat: A kulmayhde 5p B suora putkenpätkä C haarayhde D liitospanta E lattiakaivo 20 Mitä kuvassa tehdään? 2p Kanavan liitos Mitä työssä on varottava? 2p Katkaisukohta on erittäin terävä. Sisä- ja ulkopuoliset jäysteet voi tarvittaessa poistaa viilalla. Mikä tiivistää liitoksen 2p Osan kumirengas Millä liitos lukitaan 2p Pop-niiteillä 21 Millä tavoin valmis pesualtaan asennus tutkitaan? Valmis työ tutkitaan veden juoksutuksen avulla. Hanasta lasketaan vettä reilusti ja samalla katsotaan puserrusliitosten vuotamattomuus. Liitoksia pyyhkäistään sormin ja katsotaan, ettei sormissa näy vettä. Myös viemäriliitokset tarkistetaan. Miksi tarkistus tehdään? 2p Jos putkitus jää kaapin sisään, voivat siellä vuotavat liitokset tuhota kaapin parissa vuodessa. 29p/ 3

4 22 Nimeä viereisen kuvan putket. 11p Talo vesijohto (1) Suojaputki (2) Tonttiviemäri (3) Tarkastusputki (4) Salaoja (5) Uponor-salaojakaivo (6) Rännikaivo (7) Sadevesi viemäri (8) Sadevesi kaivoivo (9) Pihakaivo (10) Radon-salaoja (11) 23 Miten Uponor Vent -kanavat katkaistaan ja mitä kanavan päälle tehdään? Kanava katkaistaan kohtisuoraan sahalla, jonka hammasjako on hieno (1-2 mm). Sahausjäyste poistetaan sekä ulko- että sisäpinnalta. Samalla katkaistun pään sisäreunaan tehdään viis te, joka helpottaa liitososan työntämistä paikalleen. 24 Lisää kuvaan puuttuvat mitat ja tekstit. 12p Millä tavoin vesijohdot on tuotu altaan sekoittajalle? Pinta-asennuksena ja valussa sekä seinän sisällä muovivesijohtona, joka on suojaputkessa. 27p/ 4 Millaiseen korkeuteen hanakulmarasiat asennetaan? 2p Rasiat asennetaan noin 550 mm valmiin lattiapinnan yläpuolelle.

5 25 Miten kuvassa olevan pesualtaan lisälaitetta voidaan käyttää ja mikä laite on? WC-laitteen vieressä olevaan pesualtaaseen voidaan asentaa bide-hana, jota voidaan käyttää henkilökohtaiseen hygieniaan, pesuun. 26 Lisää puuttuva teksti. Astianpesualtaan putkitus voidaan tehdä pinta-asen nuksena käyttämällä... Asennus voidaan tehdä myös muoviputkilla... Jos altaan asennus on tehty muoviputkilla pinta-asen nuksena, ilman hanakulmarasiaa, on putken päähän ennen sekoittajan kytkemistä asennettava... Kuulasulkuventtiilin pidike on muoviputken... Sen ansiosta lämpimän ve den lämpölaajeneminen ei vääntele poikki s... Kylmävesijohdoissa mahdollisesti tapah tuvat... eivät myöskään kohdistu sekoittajan putkiin. Lisää puuttuva teksti. Astianpesualtaan putkitus voidaan tehdä pinta-asen nuksena käyttämällä kupari- tai komposiittiputkea. Asennus voidaan tehdä myös muoviputkilla hanakulmarasian avulla tai ilman. Jos altaan asennus on tehty muoviputkilla pinta-asen nuksena ilman hanakulmarasiaa, on putken päähän ennen sekoittajan kytkemistä asennettava pidikkeellinen kuulasulkuvent tiili. Kuulasulkuventtiilin pidike on muoviputken kiintopiste. Sen ansiosta lämpimän ve den lämpölaajeneminen ei vääntele poikki sekoittajan kupariputkia. Kylmävesijohdoissa mahdollisesti tapah tuvat paineiskut eivät myöskään kohdistu sekoittajan putkiin. 27 Mikä laite on viereisessä kuvassa? 2p Lattiakaivo Missä laitetta käytetään? 2p Lattiakaivoja käytetään yleensä märkätilojen viemäröinnissä. Millainen on saunaan asennettava lattiakaivo ja miksi? 2p Kuivakaivo voidaan asentaa esim.saunaan, jossa vesilukollisen kaivon vesilukon vesi voi haihtua pois ja hajut pääsevät huoneeseen, saunaan. Kaivo viemäröidään vesilukollisen kaivon kautta viemäriin. Kuivakaivossa ei ole vesilukkoa. Miksi kaivon alla tukena on esim. betonilaatta eikä lankunpätkä? 2p Materiaalin on oltava lahoamatonta Yhteensä 20p/ 165p/ 5
