Työturvallisuus. Talotekniikan perusteet
|
|
- Saija Lahti
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

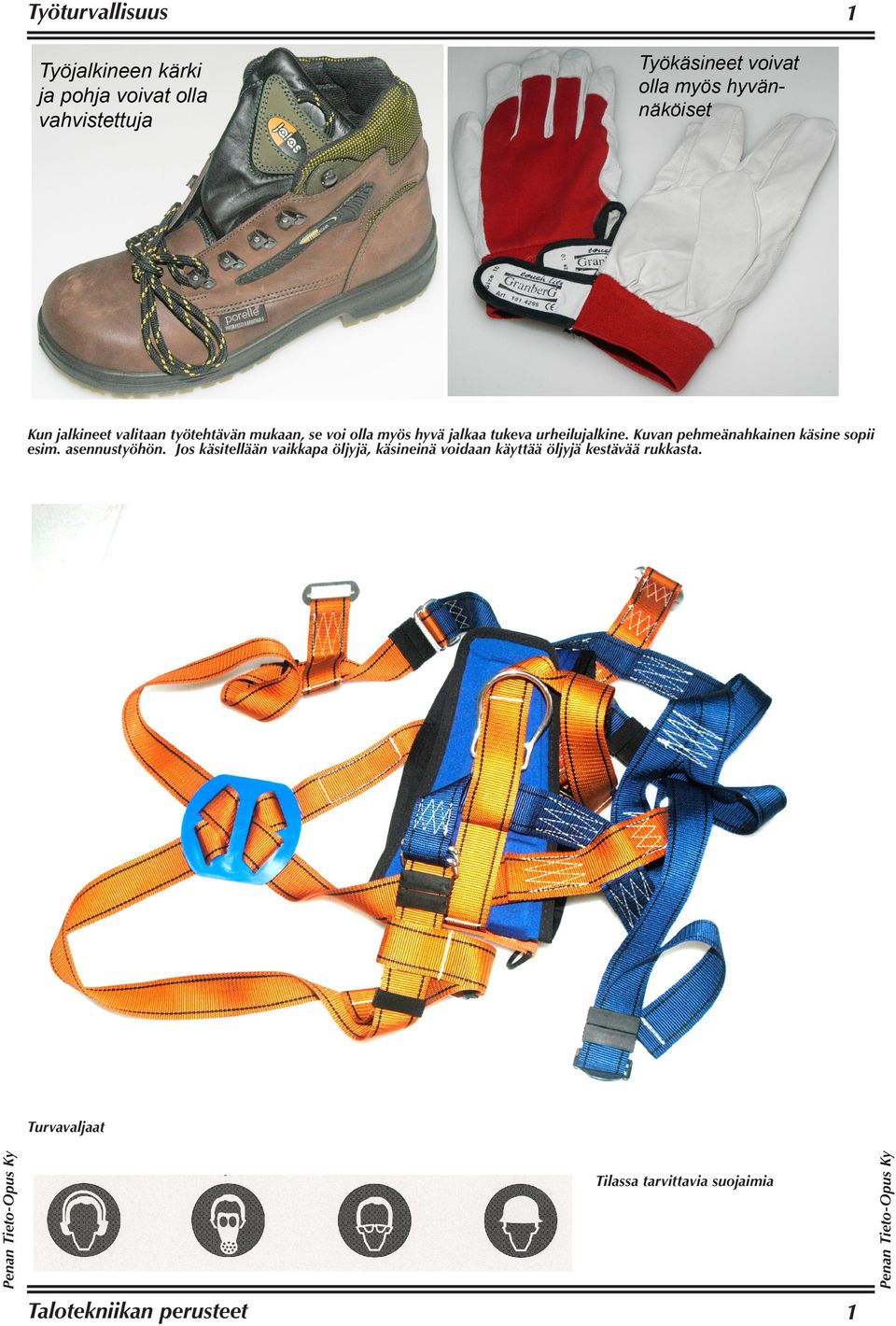

1 Työturvallisuus 1 Kun jalkineet valitaan työtehtävän mukaan, se voi olla myös hyvä jalkaa tukeva urheilujalkine. Kuvan pehmeänahkainen käsine sopii esim. asennustyöhön. Jos käsitellään vaikkapa öljyjä, käsineinä voidaan käyttää öljyjä kestävää rukkasta. Turvavaljaat Tilassa tarvittavia suojaimia 1
2 2 Talonrakennus Poravasaran isku saadaan aikaan paineilmalla koneessa olevan kompressorin avulla. Poravasara on iskuporakonetta tehokkaampi työkalu. Rakennustyömaalla käytetään yhä vähemmin käsisahaa. Viereisen kuvan kaltaisella sahalla voidaan katkoa kakkosnelosia. Ketjusaha voi olla sähkö- tai polttomoottorikäyttöinen. Laske vain pysähtynyt saha kädestäsi. Opettele sahan käyttö ja selvitä suojalaitteen toiminta takapotkussa. 2

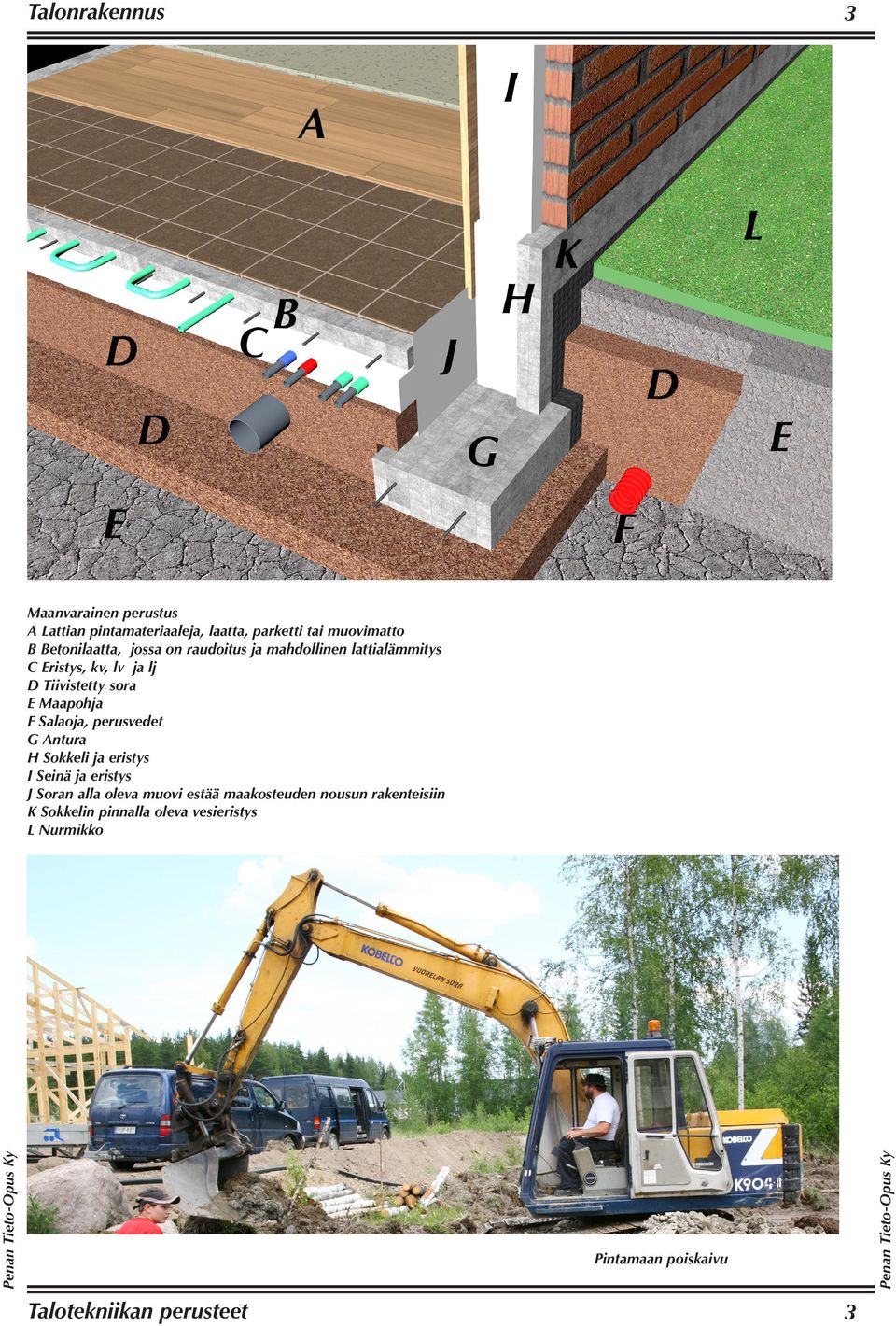

3 Talonrakennus 3 Maanvarainen perustus A Lattian pintamateriaaleja, laatta, parketti tai muovimatto B Betonilaatta, jossa on raudoitus ja mahdollinen lattialämmitys C Eristys, kv, lv ja lj D Tiivistetty sora E Maapohja F Salaoja, perusvedet G Antura H Sokkeli ja eristys I Seinä ja eristys J Soran alla oleva muovi estää maakosteuden nousun rakenteisiin K Sokkelin pinnalla oleva vesieristys L Nurmikko Pintamaan poiskaivu 3
4 4 Talonrakennus Tiilikaton pinnoitus, pesuri. Tiilikaton pinnoitus, pesu. Tiilikaton pinnoitus, elastisen pinnoitteen ruiskutus. 4
5 Kiinnitys ja kannakointi 5 Urakanta. Kannan käyttö vähenee. Ristikanta. Torx -kanta. Se on lipsumattomasti paras akkukoneen ruuvauksessa. AJ= E2 K K 2 H=HK K LE H E 2 H=HK K LE Vieressä on kannakoinnin kiinnitys porakärkiruuvilla katossa olevaan peltiprofiiliin 5
6 6 Metallityöt 6

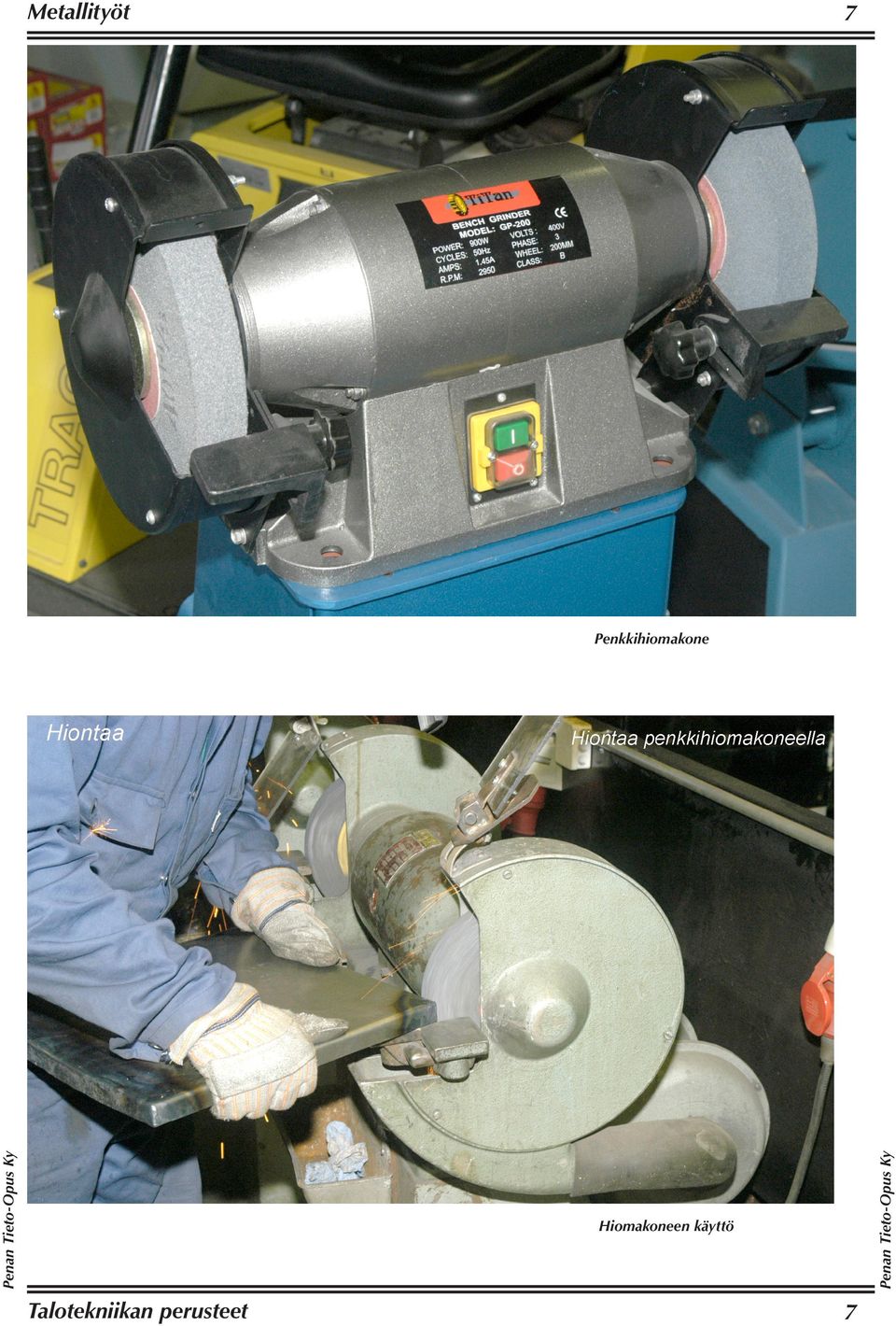

7 Metallityöt 7 Penkkihiomakone Hiomakoneen käyttö 7
8 8 Metallityöt Laske työtasolle, pois käsistäsi vain pysähtynyt kone! Kuvassa olisi hioma-asennon takia parempi käyttää pienempää, kevyempää konetta. 8
9 Metallityöt 9 1. Lisäainelanka 2. Kelajarru 3. Lisäainelanka 4. Langan kohdistus syöttörullien uriin 5. Syöttörullat ja niiden puristusvoiman säätö 6. Langan ohjaussuutin 7. Langansyöttömoottori 8. Langan ohjausputki virtalähteen kautta hitsauspistoolille 9. Kaasupullo 10. Kaasun paineen säätö 11. Kaasupullon sulkuventtiili 12. Virtalähde 13. Kaapeli hitsauspistoolille 14. Maajohto 15. Maajohdon kiinnitys 16. Hitsattavat levyt 17. Valmis sauma 18. Hitsauspistooli 19. Säätöjä, langansyöttönopeus, kaarijännite 9
10 Putket 10 Pituussaumallinen putki valssataan pitkästä levynauhasta. Nauha kulkee usean valssin läpi ja muotoutuu nauhasta putkeksi. Lopuksi sauma hitsataan induktiohitsauksen avulla kiinni. Kuvassa putken tuotantolinjan pituutta on lyhennelty asian havainnollistamiseksi. DN-mitta ja putkikierteen sekä putken suuruuden vastaavuudet /8 1 /2 3 /4 1 ¼ 1 ½ 10 K ie r r e k o k o R P u tk e n D N - m itta
11 Putket 11 A = Cupori 110 Premium on kirkas kupariputki LV-asennuksiin. B = Cupori 141 (Fincu) on vuotovesisuojalla päällystetty kupariputki. C = Cupori 120 (Chrome) on kromipäällystetty kupariputki näkyville jääviin pinta-asennuksiin D = Cupori 150 (PlusPrisol) on valmiiksi eristetty kupariputki, joka soveltuu vesijohtoihin ja lämmitysjärjestelmiin E = Cupori 130 (White) on valkoiseksi polttomaalattu kupariputki. Se soveltuu näkyviin jääviin asennuksiin. Kuvassa olevia cu-putkien liitostapoja käsitellään tuonnempana. 11
12 12 Putket Hanakulmarasiat ja putket voidaan asentaa kiviseinään jyrsittyyn uraan. Tukiraudalla saadaan varmistettua rasioiden oikea väli. Asennuksen apuna voidaan käyttää myös asennustulkkia, johon hanakulmarasia kiinnitetään. Tulkki kiinnitetään seinään vaakasuoraan. Tulkissa on rasioiden k/k 150 mm. A = Hanakulmarasia B = Ruuvikiinnitys C = Suojaputken lukituskynnet D = Virtausputki, helmi ja tukiholkki E = Kiristysmutteri MERIKA F = Hanakulma G = Asennus tehdään ensin hanakulman puolelta ja sitten putki kytketään jakotukkiin. Jätä putki mahdollisimman pitkäksi. Hanakulman sisäkierteeseen voidaan asennuksen ajaksi kiertää putkenpätkä, R 1/2, jonka avulla hanakulma saadaan painettua paikalleen 2242, 2270, 2271, 22711, 2274, 2290, 2292 HANAKULMARASIA Takaseinä Ruuvikiinnitys seinään Vesieristysmassa Merika-hanakulmarasia. Rasioiden mukana on asennusohjeet, joita on noudatettava. Vesieristyslaippa Kiinnityslaasti Laatoitus Puserrusmutteri ja helmi Asennusholkki Tiiviste ohjaa mahdollisen vuotoveden suojaputkeen. Hanakulmarasia Tukiholkki Pex-putki Solumuovitiiviste Hanakulmarasian mutteri, pituus 25 mm. Saatavana myös 35 mm ja 50 mm pitkänä. Asennettaessa suojaputkea tulee rasian alapään tiivisteosa voidella liukuaineella. Asennuksen jälkeen Pex-putkisto on koeponnistettava. Painekokeen jälkeen puristusliittimet on kiristettävä uudelleen. 12 Pidin suojaputkelle seinään Pidin suojaputkelle Tiiviste suojaputkelle Johda mahdollinen vuotovesi aina lattiakaivolliseen tilaan.
13 Putket 13 Sähköhitsausmuhvissa olevat vastuslangat kuumenevat ja sulattavat yhteen putken pinnan ja muhvin. Kuvissa putken pinta on poistettu ja hitsausteline pitää kokonaisuuden suorassa ja paikallaan. Hitsauskaapelit on myös asennettu. Hitsaustiedot luetaan hitsauslaitteeseen viivakoodin avulla ja sen jälkeen hitsaus toteutetaan. 13
14 14 Putket Oikein asennettuna tuuletusviemäri liitetään vaakaviemäriin ennen viimeistä viemäripistettä. Tällä tavalla estetään jätteen kerrostuminen tuuletusviemä rin kuivaan haaraan. Lisäksi on suositeltavaa kytkeä tuuletusviemäri vaakaviemärin keskilinjan yläpuolelle. Viemärien käytössä huomioidaan asennuskohteen edellyttämät viemärin jäykkyysvaatimukset. Katkaise putki ja puhdista muhvi sekä pistopää. Varmista että tiiviste on paikallaan ja putken pää on naarmuton. Merkkaa leveällä pysyvällä tussilla asennusmerkki ja sivele putken päähän liukuainetta. Työnnä putki muhviin asennusmerkkiin asti. 14
15 Ilmanvaihto 15 Kierresaumatun kanavan osia A Äänenvaimennin, asennetaan kaikkiin kanaviin, jotka tulevat iv-kojeelle tai lähtevät siitä. Äänenvaimennin vaimentaa puhaltimen ja kanavassa virtaavan ilman ääntä. B Palopelti, on kanavassa oleva osa, joka sulkeutuu määrälämpötilassa ja estää tuli palon leviämisen kanavaa pitkin. C Suojamuovissa oleva kanavan kylkeen asennettava puhdistusluukku D Supistusyhde, käytetään kanaviston supistuksiin ja laajennuksiin. E Lähtökaulus tasopinnasta F Kanavan pään tulppaus G Lähtökaulus kanavasta, voi korvata T-kappaleen. H Jatkoyhde, käytetään kanavien jatkamiseen. I Kulma 90 J Sulku-ja säätöpelti, jonka avulla voidaan säätää kanavan eri haarojen ilmavirtausta. K T-yhde, käytetään kanavien haaroitukseen. L Kulma 45, Kanaviston nuohouksen vuoksi tulisi käyttää 45 yhteitä. Kuvan apunauhalla katkaisukohtaan saadaan piirretyksi suora katkaisukohta leikkuria varten. 15
16 16 Ilmanvaihto Kuvasarja todellisesta asennuksesta Isoja kierresaumattuja kanavia. Osassa kanavaa on rei itys ilman jakoa varten. 16
