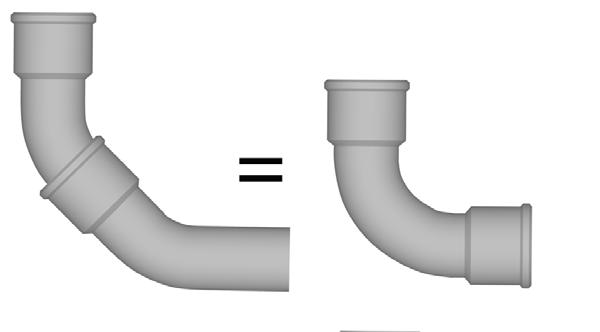

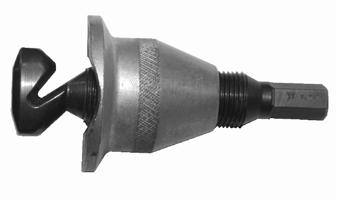

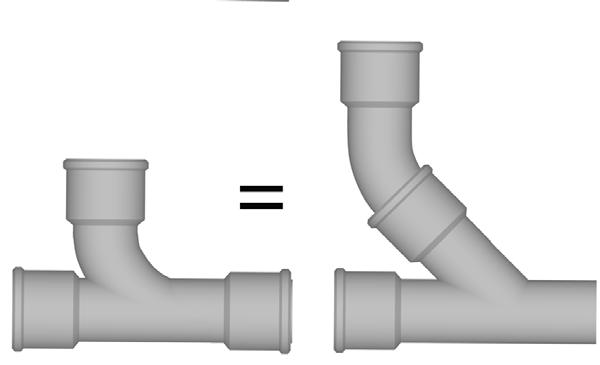

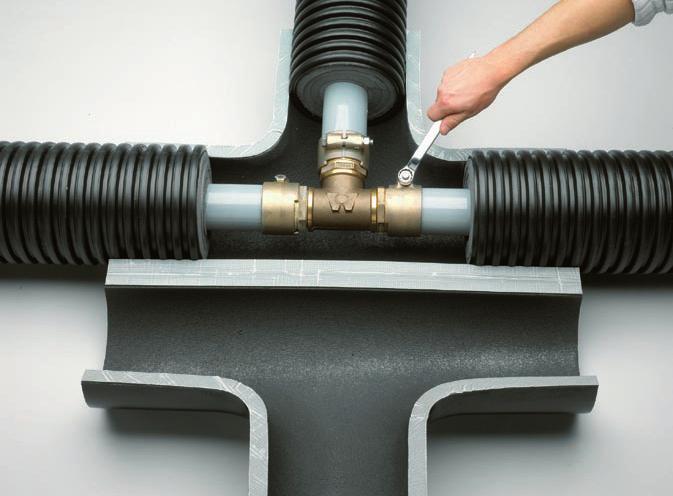

1 Oppilaitos Oppilas Päiväys Osasto Pisteet/numero Koe D sivut Millaisissa eri muodoissa kupariputkea voidaan ostaa? Kerro 5 erilaista tapausta. Kovina putkina, hehkutettuna, maalattuna, kromattuna, eristettynä, muovipinnoitettuna, suorana putkena, kieppiputkena 5p 2 Mikä työkalu on viereisessä kuvassa ja millaisissa katkaisuissa sitä käytetään? 2p Käytettävän leikkurin koko valitaan työn joutuisuuden takia aina niin suureksi kuin se siihen katkaisukohtaan sopii. Pientä leikkuria käytetään ahtaissa paikoissa. Miten kuroutumaa voidaan pienentää? Cu-leikkurissa terävät terät pienentävät jyrsintätarvetta. Kovaa kupariputkea katkaistaessa syntyy pieni kuroutuma. Hehkutetussa putkessa kurouma on suuri, jolloin jää paljon jyrsittävää. 3 Millaiset mitat muhvauksessa pitää olla? Liitoksessa putken päähän tehdään laajennuspihtien tai lyöntituurnan avulla laajennus, jossa välys on korkeintaan 0,2 mm ja liitospituus vähintään 3 x ohuemman putken seinämävahvuus. 4 Mitä viereisessä kuvasarjassa tehdään? 2p Kupariputken haaroitus. Kerro pelkistetysti jokaisesta työvaiheesta. Runkoputken reikä merkataan pistepuikolla ja reikä porataan erikoisporalla. Reiän kautta putkeen käännetään kaulustuskoukku. Räikän avulla koukku kierretään ulos putkesta ja se muovaa tullessaan vastinetta vasten reiän reunat kaulukseksi. 5 Miten pehmeäjuotos tehdään kupariputkeen? Liitettävät pinnat puhdistetaan puhdistuskankaalla ja harjalla. Juoksute lisätään putken pintaan ja liitoskohta painetaan yhteen. Putki ja liitososa kuumennetaan tasaiseen työskentelylämpötilaan. Juote lisätään, kun kuumennus on lopetettu. Juote sulaa koskettaessaan kuumaa materiaalia ja imeytyy saumaan, joka täyttyy kokonaan. 5p 6 Miten puserrusliitos tehdään? 5p Putkenpää työnnetään kiristysmutterin ja kaksoiskartion läpi rungon olakkeeseen asti. Liitos onnistuu parhaiten kovaan kupariin. Tämän jälkeen mutteri kiristetään käsin. Mutteria kiristetään kiintoavaimella noin yksi kierros, toisella avaimella rungosta kiinni pitäen. Mutteria kiristetään uudelleen koepaineen yhteydessä. Mitä asennusohjeessa sanotaan mutterin liiallisesta kiristämisestä? 2p Muista, että liika kiristys on asennusvirhe. Putkipihtejä ei käytetä, eikä mutteria kiristetä pohjaan asti. 35p/ 1

2 7 Lisää puuttuvat sanat Kovajuotto on yleisin kupariputken liitostapa. Menetelmässä juote täyttää kappaleiden välisen raon Työlämpötila on tavallisesti... Kovajuottoa käytetään joko tehdasvalmisteisten putkiyhteiden kanssa tai ilman niitä. Liitosten onnistumisen kannalta on tärkeää, ettei välys ole suurempi kuin... mm. Liitospintojen päällekkäisyyden on oltava vähintään... kertaa ohuimman putken seinämävahvuus. Jos välys on liian... juote menee välyksen läpi tai se ei imeydy liitokseen. Kovajuotoksin tehdyissä putkiliitoksissa käytetään... jonka hopeapitoisuus on vähintään 2 %. Hopea parantaa juotteiden... 8 Lisää puuttuvat sanat Kovajuotto on yleisin kupariputken liitostapa. Menetelmässä juote täyttää kappaleiden välisen raon kapillaarivoiman vaikutuksesta. Työlämpötila on tavallisesti C. Kovajuottoa käytetään joko tehdasvalmisteisten putkiyhteiden kanssa tai ilman niitä. Liitosten onnistumisen kannalta on tärkeää, ettei välys ole suurempi kuin 0,2 mm. Liitospintojen päällekkäisyyden on oltava vähintään kolme kertaa ohuimman putken seinämävahvuus. Jos välys on liian suuri, juote menee välyksen läpi tai se ei imeydy liitokseen. Kovajuotoksin tehdyissä putkiliitoksissa käytetään hopeafosforikuparijuotetta, jonka hopeapitoisuus on vähintään 2 %. Hopea parantaa juotteiden sitkeyttä. Miten Unipipe-komposiittiputki katkaistaan? Mitä katkaisukohdalle tehdään ja samalla tarkistetaan? Putki katkaistaan kohtisuoraan monikerroksisten komposiittiputkien katkaisuun tarkoitetulla leikkurilla. Katkaisussa syntynyt jäyste poistetaan putken ulko- ja sisäpinnalta. Samalla tarkastetaan silmämääräisesti, ettei putken liitospinnalla ole pituussuuntaisia naarmuja. 3p 9 Kuvasarja liittyy Q&E-Wiplet-putkiliitoksen tekoon. Kerro lyhyesti, miten liitos tehdään? Se tehdään niin, että putken pää ja sen ympärille asetettu PEX-muovinen rengas kylmälaajennetaan erikoispihtien avulla, minkä jälkeen laajennettu putki PEX-renkaineen työnnetään välittömästi liittimen tukiholkkiin ja niiden annetaan puristua itsestään kiinni. 10 Nimeä viereiset osat. 1 Jakotukkikaappi 2 Tiivisteellinen läpivientiholkki 3 Ylivuotoputki 4 Kylmän ja lämpimän veden jakoputket suojaputkissa 5 Kytkentäjohdot suojaputkissa 6 Wirsbo Q & E -liittimet 7 Suojaputken ja hanakulmarasian liiotos 8 Hanakulmarasiat 2 25p/

3 11 Nimeä kuvien järjestelmät. 2p 1-putkijärjestelmä 2-putkijärjestelmä Näetkö kuvista jotakin sellaista, josta olisi asennuksessa hyötyä esim. asiakkaalle? 2p 1-putkijärjestelmässä putkimenekki näyttäisi pienemmältä 12 Miten HTP-viemäriputki katkaistaan? 3p Putki katkaistaan kohtisuoraan sahalla, jonka terän hammasjako on hieno (1-2 mm) tai muovisten viemäriputkien katkaisuun tarkoitetulla erityisellä katkaisulaitteella. Jos putki katkaistaan kulmahiomakoneen katkaisulaikalla, laikka pyöräytetään putken ympäri putken liiallisen lämpenemisen estämiseksi. Miten putken pää jatkokäsitellään? 3p Katkaisussa syntynyt jäyste poistetaan putken ulko- ja sisäpinnalta. Samalla tarkastetaan silmämääräisesti, ettei putken liitospinnalla ole pituussuuntaisia naarmuja. Katkaistun pään viistäminen helpottaa putken asentamista ja tiiviste pysyy varmemmin paikoillaan. 13 Viereiset suunnanmuutokset ovat kaikki oikein tehtyjä. Onko mitään syytä, jonka takia loivemmat muutokset olisivat parempia? Jos viemäriä joudutaan tukoksen takia avaamaan rassilla, loivemmat ovat parempia. 2p 14 Mikä on kiinteistön tuuletusviemärin tehtävä? Tuulusviemäri tuuletta talon ja kadun viemärin kaasuista sekä laskee ilmaa putkistoon ehkäisten vesilukkojen tyhjentymisen. 15 Millainen on palomansetin toiminta? 2p Mansetin sisällä ole va Intumex-niminen aine paisuu voimakkaasti lämmön vaikutuksesta (laajenemispaine on jopa 15 bar). Mitä se saa aikaan? 2p Paisuessaan aine sulkee osastoivan seinän tai välipohjan läpiviennin estäen palon leviämisen sulaneen muoviviemärin aukosta viereisiin tiloihin. Palomansettia voitaisiin käyttää tapauksessa, jossa asuinrakennuksen viemäri menee autotalliin. 15 Kuvassa on Ecoflex-putken haaroitus. Millä muulla tavalla haaroitus voidaan tehdä? Putkien haaroitus voidaan tehdä myös muovikaivossa. 2p 22p/ 3

4 17 Täydennä muhvittomasta valurautaviemäristä kertova teksti.... on sopivin laite muhvittoman valurautaviemärin katkaisuun. Jos katkaisuun käyttää kulmahiomakonetta, on käytettä vä... Putki katkaistaan sopivan mittaiseksi. Toisen putken pää työnnetään kumitiivisteeseen sen... suojainten lisäksi. Pantaliitin asennetaan kumitiivisteineen liitoskohtaan siten, että putken pää tulee tiivisteen olaketta vasten. Panta vedetään kumitiivisteen päälle. Kumitiiviste te kee liitoksesta... Tiiviste katkaisee tehokkaasti myös... etenemisen viemärissä. Pantaliittimen pultteja kiristetään, kunnes vastalevyt taipuvat hiukan tai kun kiristysmomentti on Nm. Pystyviemärit on kannakoitava enintään... m vä lein. Vaakaviemärin kannakeväli määräytyy putken halkaisijan mukaan. < 100 mm, kannakointiväli maksimi 1,5 m 150 mm, kannakointiväli maksimi 2 m > 200 mm, kannakointiväli maksimi 2,5 m. Jokainen... on kannakoitava. Täydennä muhvittomasta valurautaviemäristä kertova teksti. Saha on sopivin laite muhvittoman valurautaviemärin katkaisuun. Jos katkaisuun käyttää kulmahiomakonetta, on käytettä vä hengityssuojainta muiden suojainten lisäksi. Putki katkaistaan sopivan mittaiseksi. Toisen putken pää työnnetään kumitiivisteeseen sen olaketta vasten. Pantaliitin asennetaan kumitiivisteineen liitoskohtaan siten, että putken pää tulee tiivisteen olaketta vasten. Panta vedetään kumitiivisteen päälle. Kumitiiviste te kee liitoksesta tiiviin ja joustavan. Tiiviste katkaisee tehokkaasti myös äänen etenemisen viemärissä. Pantaliittimen pultteja kiristetään, kunnes vastalevyt taipuvat hiukan tai kun kiristysmomentti on Nm. Pystyviemärit on kannakoitava enintään 2,5 m vä lein. Vaakaviemärin kannakeväli määräytyy putken halkaisijan mukaan. < 100 mm, kannakointiväli maksimi 1,5 m 150 mm, kannakointiväli maksimi 2 m > 200 mm, kannakointiväli maksimi 2,5 m. Jokainen putken osa on kannakoitava. 18 Missä käytetään viemärin tarkistusputkea ja miksi Tarkistusputkea käytetään esim. tonttiviemärissä yleensä välittämästi talon sokkelin ulkopuolella. Tukkeutunut viemäri voidaan puhdistaa kumpaankin suuntaan. 19 Millä laitteella iv-kanavaa ei saa katkaista ja miksi ei? Nykysuuntauksen mukaan kanavat asennetaan mahdollisimman puhtaina. Niinpä kanavan katkaisu suoritetaan muilla työkaluilla kuin katkaisulaikan avulla, koska laikkaus vie kanavan sisäpintaan hiomapölyä, likaa. 20 Miten Uponor Vent-kanavan liitos tehdään? Liitos tehdään työntämällä kanava liitososan päälle kunnes kanavan pää on kiinni rajoitusolakkeessa. Liittäminen tapahtuu käsin työntämällä. Liukastus aineena voidaan käyttää puhdasta vettä tai vettä, johon on sekoitettu astianpesuainetta. Liitos on sellaisenaan valmis, eikä siinä tarvita niittejä. Liitos voidaan lukita lyhyillä pop niiteillä (10-12 mm). Mikä tiivistää liitoksen? 2p Osat on varus tettu tiivistävillä harjanteilla, jotka ovat samaa mate riaalia kuin itse osat. Kanavat ovat harjanteettomia. 21 Mikä laite on vieressä ja millaisista materiaaleista sitä valmistetaan? 3p Pesuallas on yleensä raaka-aineeltaan saniteettiposlii nia, mutta se voi olla myös emaloitua terästä tai muovia. Millaisia eri malleja siitä löytyy? 3p Allas voidaan asentaa kannakkeille, upottaa pöytätasoon tai se voi olla pöydän peittävä allastaso. 22 Miten WC-laite asennetaan? Viemäri katkaistaan lattian tasosta poikki ja viemärin päähän painetaan WC-mansetti. WC-laite asetetaan paikalleen kohtisuoraan, jalustan kiinnitysreiät merkitään, kulho poistetaan ja tarvittavat reiät porataan. WClaite laitetaan paikalleen, ruuvit muovitulppineen työnnetään jalustan reikien läpi, ruu vit kiristetään sopivasti, ja peitenastat painetaan ruu vien kantoihin. 4 10p 3/

5 23 Nimeä kanavan osat. Ulkoilmakanava (2) Tuloilmakanavat (3) Poistoilmaventtiilit (4) Poistoilmakanavat (5) Jäteilmakanava (6) Äänenvaimentimet (7) Liesikupu (8) 24 Nimeä kuvan osat. 1 viemäröintirengas 2 vedeveristys 3 esim. letkupidin 4 liitos lattiakaivoon 5 poistoletku max. 3 m 6 poistoletkun pysyvä liitos a poistoletkun ylimmän kohdan ja vesilukon vedenpinanan väli yli 200 mm Yhteensä 1/ 133p/ 5
