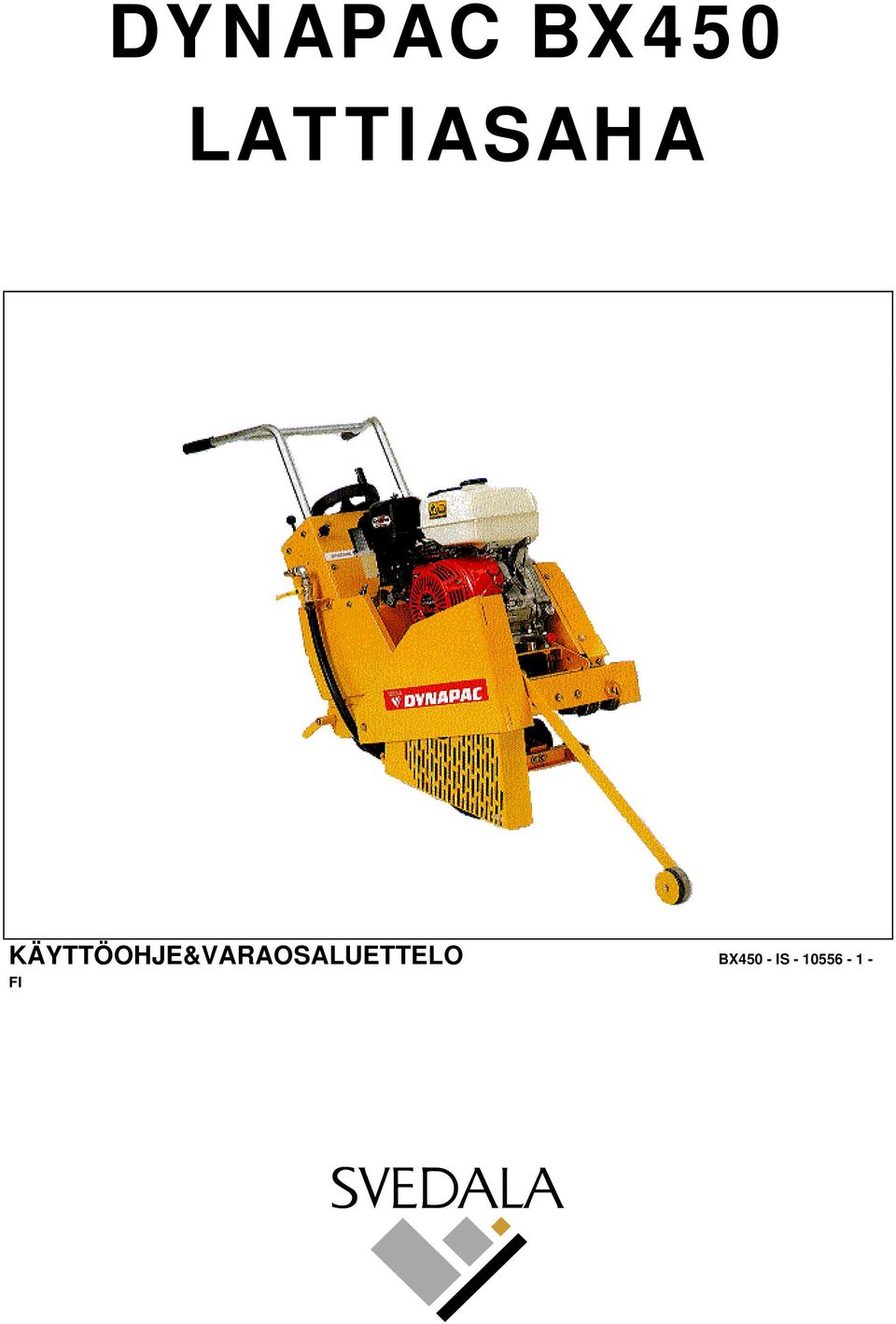

1 DYNAPAC BX450 LATTIASAHA KÄYTTÖOHJE&VARAOSALUETTELO BX450 - IS FI

2 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota, mikäli VAROITUS-huomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET: VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. - Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen käyttöä ja säilytä ne myöhempää tarvetta varten. - Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. - Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. - Vaihda vaurioituneet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallitun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. olevien - Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä tulee käyttää alla lueteltuja suojavarusteita. - Suojakypärä - Kuulonsuojaimet - Pölynaamari pölyisessä ympäristössä - Suojakäsineet - Suojajalkineet - Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. 2

3 - TYÖSKENTELYALUE : VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. 3

4 - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholin tahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. YLEISTÄ DYNAPAC BX450 lattiasaha (laikan maksimikoko 450 mm) on suunniteltu sahaukseen aina 175 mm:n leikkaussyvyyteen. Se on nimenomaan suunniteltu raskaaseen käyttöön, jossa tarvitaan suurtehokonetta. Eteen- ja taaksepäin itseliikkuva (hydrostatiikan ansiosta) ja HONDA GX390QX Q4 moottorilla varustettu saha huojentaa käyttäjää raskaalta työltä ja pitää jatkuvasti yllä suuren leikkuutehon. Moottorin alle, runkoon kiinnitetyn laajan iskunvaimentimen ansiosta BX450 on tärinävapaa. Pitkän akselin ansiosta laikka voidaan asentaa joko oikealle tai vasemmalle puolelle, jolloin tarkan tuloksen saaminen on mahdollista esimerkiksi viimeisiä millimetrejä leikattaessa lähellä seinää. Tämä on myös erittäin hyödyllistä ahtaissa paikoissa työskenneltäessä. DYNAPAC lattiasaha on suunniteltu takaamaan turvallinen ja luotettava käyttö ohjeita vastaavissa käyttöolosuhteissa, mutta se voi silti olla vahingonvaarallinen ja osoittautua käyttäjälle vaaralliseksi. Näin ollen säännöllisesti suoritetut tarkastukset työmaalla ovat tarpeen, jotta varmistaudutaan siitä, että: - Erinomaiset tekniset olosuhteet täytetään (käyttö vain sille tarkoitettuun käyttötarkoitukseen, riskitekijöiden huomioiminen ja turvallisuutta haittaavien toimintahäiriöiden korjaaminen). - Timanttilaikkaa käytetään kun vettä hyödynnetään sahattaessa (uuden tai vanhan betonin, öljysoran tai asfaltin sahaus). Muunlaisen laikan käyttö ei ole sallittua (hiomalaikka tms.). - Ammatitaitoinen (pätevyys, ikä, kokemus) henkilökunta on lukenut ja ymmärtänyt käyttöohjeen ennen koneen käyttöä: kaikki sähkötyöt ja mekaaniset tarkastukset tulee antaa pätevän ammattilaisen (sähkömies, huoltopalvelu, jälleenmyyjä jne.) tehtäväksi. - Koneeseen merkittyjä varoituksia ja ohjeita noudatetaan (sopivat suojavarusteet, oikea käyttö, yleiset turvallisuusohjeet jne.). - Muutokset, muunnelmat tai lisäykset eivät haittaa turvallisuutta ja ettei niitä ole tehty ilman valmistajan antamaa erikoislupaa. - Suositeltua huoltoväliä ja määräaikaisia tarkastuksia noudatetaan. - Vain alkuperäisiä varaosia käytetään. DYNAPAC BX450 lattiasahaa käytetään vanhan betonin ja asfaltin märkäsahaukseen timanttiterillä (vesijäähdytteinen ja kuiva); Ø450 mm/kaliberi 25.4 mm. 4

5 RAKENNE 1 - Kahva 2 - Eteenpäinajovipu 3 - Kytkimen irrotusvipu 4 - Vesihana 5 - Ruuviavain 6 - Takaohjain 7 - Kiinteä ja irrotettava laikansuojus 8 - Etuohjain 9 - Nostorengas (3) 10 - Akselin peite 11 - Öljyn tyhjennystulppa 12 - Säiliö 13 - Laskupyörä 14 - Lukko 15 - Lukitusnuppi (kahva) 16 - Tarkastusluukku 17 - Akku 18 - Hätäpysäytys TEKNISET OMINAISUUDET BX450 HONDA P/N Maksimi laikkakoko mm - (in) (17.72) Maksimi leikkaussyvyys mm - (in) (6.88) Itseliikkuva Kyllä Moottorimerkki HONDA Malli GX390 QX Q4 Polttoaine Bensiini Teho kw - (hp) (13) Vesisäiliö Sisään vedettävä teränsuojus Kyllä Sytytys Sähkö Kokonaispaino Kg - (lb) (330) Ulkomitat p x l x k mm - (in) x 620 x (59.00 x x 36.60) Melutaso metrin päässä koneesta db(a), ISO 6081 mukaan. Painotettu tehollinen kiihdytys käyttökahvasta 5.26 mitattuna (m/s 2 ), ISO mukaan. 5

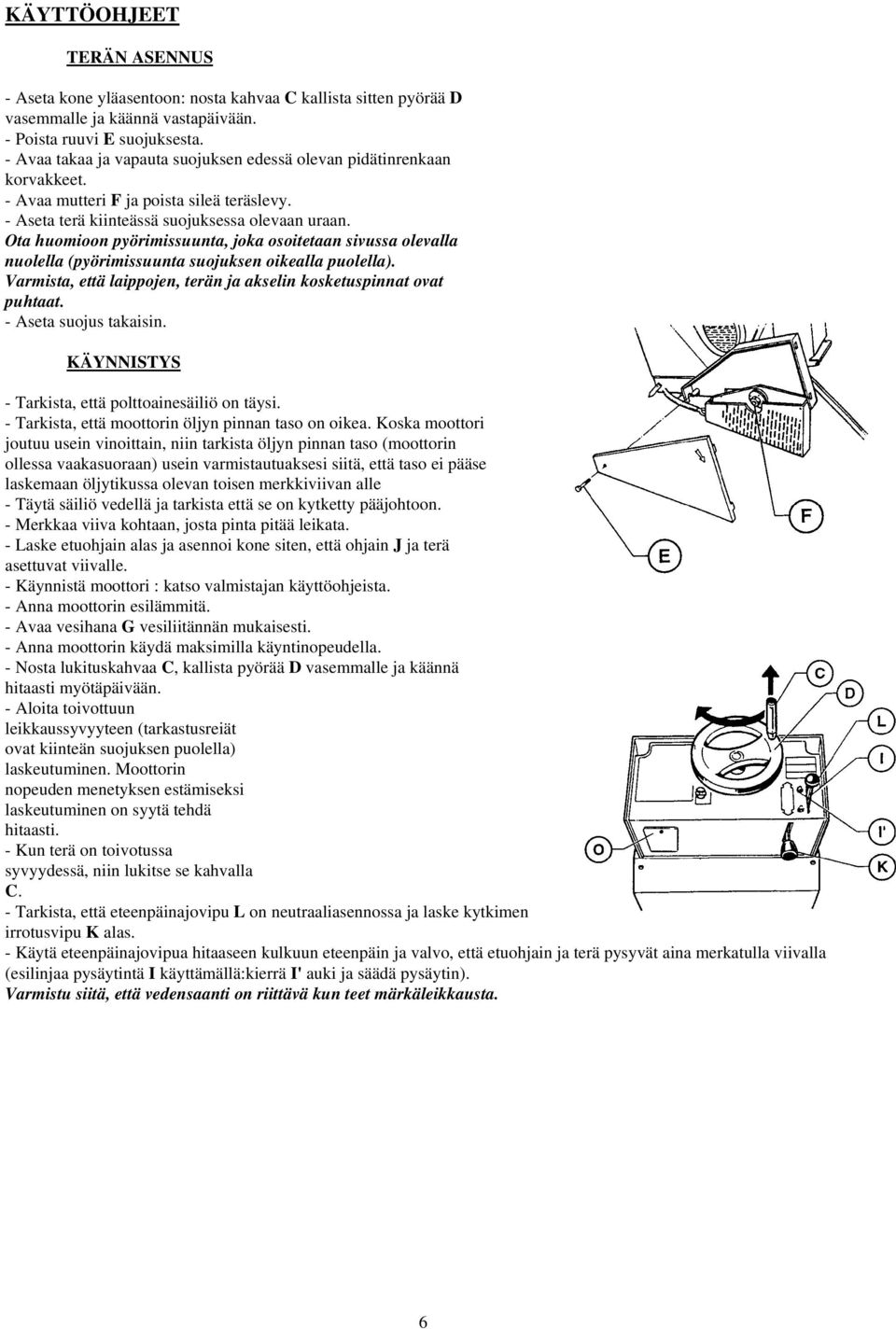

6 KÄYTTÖOHJEET TERÄN ASENNUS - Aseta kone yläasentoon: nosta kahvaa C kallista sitten pyörää D vasemmalle ja käännä vastapäivään. - Poista ruuvi E suojuksesta. - Avaa takaa ja vapauta suojuksen edessä olevan pidätinrenkaan korvakkeet. - Avaa mutteri F ja poista sileä teräslevy. - Aseta terä kiinteässä suojuksessa olevaan uraan. Ota huomioon pyörimissuunta, joka osoitetaan sivussa olevalla nuolella (pyörimissuunta suojuksen oikealla puolella). Varmista, että laippojen, terän ja akselin kosketuspinnat ovat puhtaat. - Aseta suojus takaisin. KÄYNNISTYS - Tarkista, että polttoainesäiliö on täysi. - Tarkista, että moottorin öljyn pinnan taso on oikea. Koska moottori joutuu usein vinoittain, niin tarkista öljyn pinnan taso (moottorin ollessa vaakasuoraan) usein varmistautuaksesi siitä, että taso ei pääse laskemaan öljytikussa olevan toisen merkkiviivan alle - Täytä säiliö vedellä ja tarkista että se on kytketty pääjohtoon. - Merkkaa viiva kohtaan, josta pinta pitää leikata. - Laske etuohjain alas ja asennoi kone siten, että ohjain J ja terä asettuvat viivalle. - Käynnistä moottori : katso valmistajan käyttöohjeista. - Anna moottorin esilämmitä. - Avaa vesihana G vesiliitännän mukaisesti. - Anna moottorin käydä maksimilla käyntinopeudella. - Nosta lukituskahvaa C, kallista pyörää D vasemmalle ja käännä hitaasti myötäpäivään. - Aloita toivottuun leikkaussyvyyteen (tarkastusreiät ovat kiinteän suojuksen puolella) laskeutuminen. Moottorin nopeuden menetyksen estämiseksi laskeutuminen on syytä tehdä hitaasti. - Kun terä on toivotussa syvyydessä, niin lukitse se kahvalla C. - Tarkista, että eteenpäinajovipu L on neutraaliasennossa ja laske kytkimen irrotusvipu K alas. - Käytä eteenpäinajovipua hitaaseen kulkuun eteenpäin ja valvo, että etuohjain ja terä pysyvät aina merkatulla viivalla (esilinjaa pysäytintä I käyttämällä:kierrä I' auki ja säädä pysäytin). Varmistu siitä, että vedensaanti on riittävä kun teet märkäleikkausta. 6

7 PYSÄYTYS - Vie nopeudensäätövipu L neutraaliasentoon. - Poista terä urasta: vapauta lukituskahva C ja käännä pyörää D vastapäivään. - Tarvittaessa vapauta kytkintä viemällä vipu K ylös. - Vie kaasuvipu joutokäyntiasentoon. - Sulje vesihana G. - Sammuta moottori (katso moottorin huolto-ohjeista). Hätäpysäytys : Käytä koneen kojetaulussa olevaa katkaisinta.. KÄYTTÖOHJEET TOIMINTAHÄIRIÖT SAHAUKSEN AIKANA - Useat tekijät voivat aiheuttaa terän pysähtymisen uraan tai koneen pysähtymisen sahauksen aikana: Hihnojen kireys Polttoaineen puute Liian suuri syöttö- tai laskeutumisnopeus jne. - Poista terä urasta ja tarkista kone läpikotaisin aina kun toimintahäiriöitä ilmaantuu. 7

8 HUOLTO -KÄSITTELY - KULJETUS Poista terä ennen kuin nostat, lastaat, purat lastista tai kuljetat konetta. - Kahva A tulee kiinnittää. Aseta se kuljetusasentoon ja kiristä nupit B. - Lattiasaha asettuu työskentelyasentoon sitä työntämällä. Moottoria käynnistämättä se siirtyy helposti neljälle renkaalle. - Konetta voidaan kuljettaa ylös ja alas kaltevilla pinnoilla. Ole erittäin varovainen kun teet näin: pidä kone joutokäynnillä. Alaspäin kulku; kuljeta konetta hitaasti eteenpäin. Ylöspäin kulku; kuljeta konetta hitaasti taaksepäin (kiinteä suojus kohti kaltevan pinnan reunaa). - Seisontajarru: paina jarruvipua K. HUOLTO - Katso moottorin huolto-ohjekirjasta moottorin huolto-ohjeet. - Puhdista kone käytön jälkeen. - Voitelu: Terän akselin laakerit on rasvattava voitelupistoolilla joka kahdeksan käyttötunnin jälkeen. Tee 3-5 pumppausta akselien rasvanippoihin. Käytä vain Premium Lithium 12 perusrasvaa NLG1, viskositeettia #2. Joka 40 käyttötunnin jälkeen - Voitele etuakselin tappilaakerit. - Voitele vaihdelaatikon vetoakselin laakerit. - Voitele syvyyssäätimen säätöruuvi. - Tarkista moottoriöljy päivittäin. Käytä moottoriöljyä SAE 10W30 ja API luokka MS, SD, SE tai parempaa bensiinikäyttöisille moottoreille. - Lue moottorin omistajan käsikirja, jossa annetaan ilmasuodattimien huoltoväli. Erittäin pölyisissä olosuhteissa ilmasuodatinelementti on syytä puhdistaa 2-3 kertaa päivässä. - Vaihda kaikki vaurioituneet suodattimet tai tiivisteet. KIILAHIHNAN SÄÄTÖ - Tässä sahassa on vedonkestävät kiilahihnat. Ne on valmiiksi säädetty tehtaalla. - Käytä testeriä kun haluat tarkan kiilahihnan säädön. Kohdista kuormitus hihnan keskelle. Joustavuuden tulisi olla 6 mm kg:n kuormituksella. -Hihnan säätö : - Avaa runko-osan molemmilla puolilla olevat ruuvit M. - Avaa kiristysruuvin N mutteri P. - Säädä hihna kiristysruuvilla N oikeaan kireyteen. - Lukitse M, N ja P. HYDROSTA ATTINEN VAIHTEISTO - Mikäli takapyörät luistavat voi syynä olla riittämätön paine. 8

9 Tämä korjaantuu, kun kytkentävivustoa pidennetään: löysää kaksi pulttia ja levitä sitten kevyesti vivustoa ja kiristä pultit. - Älä käytä viskositeetiltaan erilaisia öljyjä. - Älä anna hydrostaattisen vaihteiston jäähdytyslaippojen peittyä tai tukkeentua pölyllä ja lialla. KÄYTTÖTARKOITUS JA LAIKAN SPESIFIKAATIOT LATTIASAHA RAKENNUSTEOLLISUUDESSA (BETONIN KÄSITTELY) DYNAPAC BX450 lattiasahaa käytetään rakennusteollisuudessa pääasiassa betonin muokkaamiseen putki-, sähkö- ja viestintäasennuksia varten. Lattiasahalla saadut mitat ovat erittäin tarkkoja ja työ tapahtuu huomattavasti edullisemmin kuin sinivedosmenetelmää käytettäessä. Toinen suuri alue, jossa lattiasahan käyttö on yleistynyt, on betonin liikuntasaumojen teko. DYNAPAC BX450 lattiasahaa käytetään DYNAPAC lattiankäsittelyohjelman yhteydessä aina kun vaurioituneen betonilaatan korjaus on tarpeen. Tämä pätee eritoten laajojen betonipintojen käsittelyssä käytettävän BS50 hiomakoneen suhteen. LATTIASAHA TIETYÖMAALLA (ASFALTTI) Tietyömaalla asfalttipalojen leikkauksessa suosituksi tulleen DYNAPAC BX450 sahan edut ovat moukarin rinnalla monet: - Täsmällinen työtulos, sillä se sallii täysin suoran sauman teon uuden ja vanhan asfalttipinnan väliin korjauksen jälkeen. - Helppo ja tarkka leikkaussyvyyden säätö, - Selvästi parannettu käyttäjän mukavuus ja melutaso, Näistä syistä DYNAPAC BX450 lattiasahat täydentävät sopivasti DYNAPACin laajennettua tienrakennuskoneistovalikoimaa (rullat, levittimet...). LAIKAT - Laikat kovetetun betonin käsittelyyn (tyyppi C): Betoni on kovetettua kun sen valmistuksessa on käytetty kovetinta tai kun se on saavuttanut täyden lujuutensa. Näiden kovetetun betonin käsittelyyn tarkoitetujen DYNAPAC laikkojen rakenne on avonaisempi; niissä on avarat hampaan välit, joten pölyn ja jätteiden poistuminen tapahtuu paremmin. - Laikat asfaltin käsittelyyn (tyyppi A): Asfaltin käsittelyyn tarkoitetut DYNAPAC timanttilaikat on suunniteltu kestämään eritoten hiovia aineita. Avonainen rakenne ja avarat hampaan välit takaavat helpon pölyn ja jätteiden poistumisen. Haarukka-kastelulaitteella täydennetyt, erikoisrakenteiset DYNAPAC lattiasahat parantavat tehokkaasti laikan käyttöikää. DYNAPAC TIMANTTILAIKKOJEN VALINTA Käyttö BY450C BY450A Leikkaussyvyys (mm:iin asti) Tuore betoni (24-72 tuntia) Kovetettu betoni (täysi lujuus) Kyllä Asfaltti Kyllä Tilausnumero
