1 KÄYTTÖOPAS 10 kv Digitaalinen suurjännite-eristysvastusmittari Malli

2 Johdanto Extechin suurjännite-eristysvastusmittarissa on neljä valmista testijännitettä (suurin 10 kv) ja se mittaa eristysresistansseja 500 GΩ saakka. Haluttu testausjännite valitaan painamalla ± 500 V askelpainikkeita. Tämä ammattikäyttöön tarkoitettu mittari palvelee oikein hoidettuna vuosikausia turvallisesti ja luotettavasti. Turvallisuus 1. Testattavat piirit on ennen kytkemistä tehtävä jännitteettömiksi ja eristettävä. 2. Liitäntöihin ei saa koskea testin aikana. 3. Kondensaattorien varaus pitää purkaa eristevastusmittausten jälkeen. 4. Mittausjohtimien (hauenleuat mukaan lukien) on oltava puhtaat ja hyvässä kunnossa myös eristeen osalta. 5. Huollossa saa käyttää vain ilmoitettuja varaosia. 6. Käyttöympäristö: Vain sisäkäyttöön; asennusluokka III 300 V Saasteluokka 2 Suurin korkeus merenpinnasta 2000 m Suhteellinen kosteus enintään 80 %, lämpötila 0-40 C Kansainväliset turvallisuussymbolit Vaara, lue nämä käyttöohjeet ennen tämän mittarin käyttöä Vaarallisia jännitteitä; sähköiskun vaara Mittari on suojattu kokonaan kaksoiseristyksellä tai vahvistetulla eristyksellä. Tekniset tiedot Yleiset tekniset tiedot Näyttö 2 x 20 merkin aakkosnumeerinen pistematriisinäyttö Aluevalinta 20 aluetta 500 V portain ja automaattinen aluevalinta. Esivalintapainikkeet 1 kv, 2,5 kv, 5 kv ja 10 kv jännitteille Palkkinäyttö Näyttää jänniterampin, varautumisen ja purkautumisen automaattisen ja manuaalisen pysäytyksen jälkeen tai kun testaus on suoritettu Paristovaroitin Näytössä "Replace battery", kun paristot ovat tyhjenemässä Voimanlähde Kahdeksan 1,5 V C-paristoa, kestoikä 40 tuntia (ei kuormitusta 10 kv alueella) Automaattinen virran katkaisu Kun mittari on käyttämättömänä 5 min EnersaveTM-tila Lyhin testausaika paristojen säästämiseksi Mittausjohtimet Mukana. PUNAINEN (pituus = 108") VIHREÄLLÄ suojajohtimella. MUSTA johdin 42". Käyttöolosuhteet 0-40 ºC; < 80 % RH Varastointiolosuhteet ºC; < 80 % RH Mitat 330 x 260 x 160 mm Paino 3,6 kg

3 Mittausalueet Testausjännitteet (DC) Resistanssialueet (GΩ) Oikosulkuvirta Tarkkuus Resoluutio 0.5 kv ma ± (3% + 2 numeroa) 1 MΩ 1 kv kv 75 2 kv kv ma 3 kv kv kv kv kv kv ma 6 kv kv kv kv kv kv kv kv kv ma Huom: Jännitteen säätely on +20 % -5 %, ellei virtaa rajoiteta. Mittarin kuvaus 1. Mittausjohtimien liittimet 2. Pistematriisinäyttö 3. Painikkeet 4. Paristotila (laitteen pohjassa) 5. Mittausjohtimien säilytystilan salpa Valmistelu Varoitus: Varmista, että testattava piiri ei sisällä laitteita tai komponentteja, joita 10 kv tasajännite voi vaurioittaa; tällaisia ovat tehokertoimen korjauskondensaattorit, mineraalieristeiset pienjännitekaapelit, elektroniset valonhimmentimet ja loisteputkilamppujen kuristimet ja sytyttimet. Mittausjohtimien kytkeminen mittariin Musta (maa), punainen (jännite) ja vihreä (suojaus) mittausjohdin kytketään mittariin pistematriisinäytön yläpuolella oleviin liittimiin (mittarin liittimet ovat värikoodattuja). HUOM: Vihreä (suojaus) mittausjohdin kiinnitetään punaiseen johtimeen ja sitä tulee käyttää (katso seuraava sovellukset-jakso). Mittausjohtimien kytkeminen testattavaan laitteeseen Musta (maa) mittausjohdin kytketään johtavaan materiaaliin. Punainen (jännite) ja vihreä (suojaus) mittausjohdin kytketään eristävään, suojaavaan ja peittävään materiaaliin seuraavan sovellukset-jakson mukaisesti.

4 Käyttö Virrankytkeminen mittariin Kytke mittari päälle painamalla ON-painiketta. Mittari kytketään pois päältä painamalla OFF-painiketta. Eristysvastusmittaukset Varoitus: Testattavat piirit on ennen kytkemistä tehtävä jännitteettömiksi ja eristettävä. 1. Kun laite on kytketty päälle, näyttö kehottaa valitsemaan testausjännitteen (kuva oikealla). 2. Valitse haluttu testausjännite painamalla jotain esivalintapainiketta (1KV, 2.5KV, 5KV, 10KV) tai asettamalla testausjännite 500 V portain askelluspainikkeilla (500+, 500-). 3. Valitun jännitteen resistanssialue näkyy näytössä yllä olevan kuvan mukaisesti. 4. Paina TEST START / STOP -painiketta. 5. Näyttö kehottaa käyttäjää kytkemään johtimet. Aloita testaus painamalla uudelleen TEST START / STOP -painiketta. 6. Kulunut testausaika näkyy näytön ylärivillä (oikeassa reunassa). Resistanssilukema näkyy näytön vasemmassa yläreunassa. Alarivillä näkyy testausjännite palkin muodossa (katso kuva oikealla). 7. HOLD-kuvake tulee palkkinäytön tilalle, kun testi on suoritettu ja jännite on purettu. VAROITUS: ÄLÄ IRROTA MITTAUSJOHTIMIA, ENNEN KUIN NÄYTTÖÖN TULEE HOLD. 8. Mittari purkaa järjestelmän varauksen automaattisesti testin päätteeksi. 9. Mittari kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua. Enersave TM -tila Enersave TM säästää paristoja suorittamalla suhteellisen lyhyen testin (10 sekuntia). Enersave TM on oletustoimintatila. Enersave TM poistetaan pitämällä TEST-painiketta painettuna 3 sekunnin ajan, kun aloittaa testin. Jännitteen palkkinäyttö Palkki edustaa mittausjohdoissa vallitsevaa jännitettä sen varautuessa ja purkautuessa. Jännitepalkki näkyy näytön vasemmassa alareunassa testauksen aikana. Automaattinen resistanssialueen alituksen/ylityksen ilmaisu Jos näytössä on viesti "LOW MΩ", testi pitää keskeyttää välittömästi painamalla TEST-painiketta. Tämä viesti ilmaisee, että testattava eriste on vaurioitunut, ja mittari yrittää syöttää korkean potentiaalin oikosulkuun. Jos näyttöön tulee viesti "HIGH", testausta yritetään todennäköisesti avoimesta piiristä. Tarkista testauskytkentä ja testaa uudelleen. Kuluneen ajan näyttö Testin kesto näkyy näytössä. Tästä on hyötyä varsinkin silloin, kun halutaan tietää, pettääkö testattava eristemateriaali tietyssä ajassa.

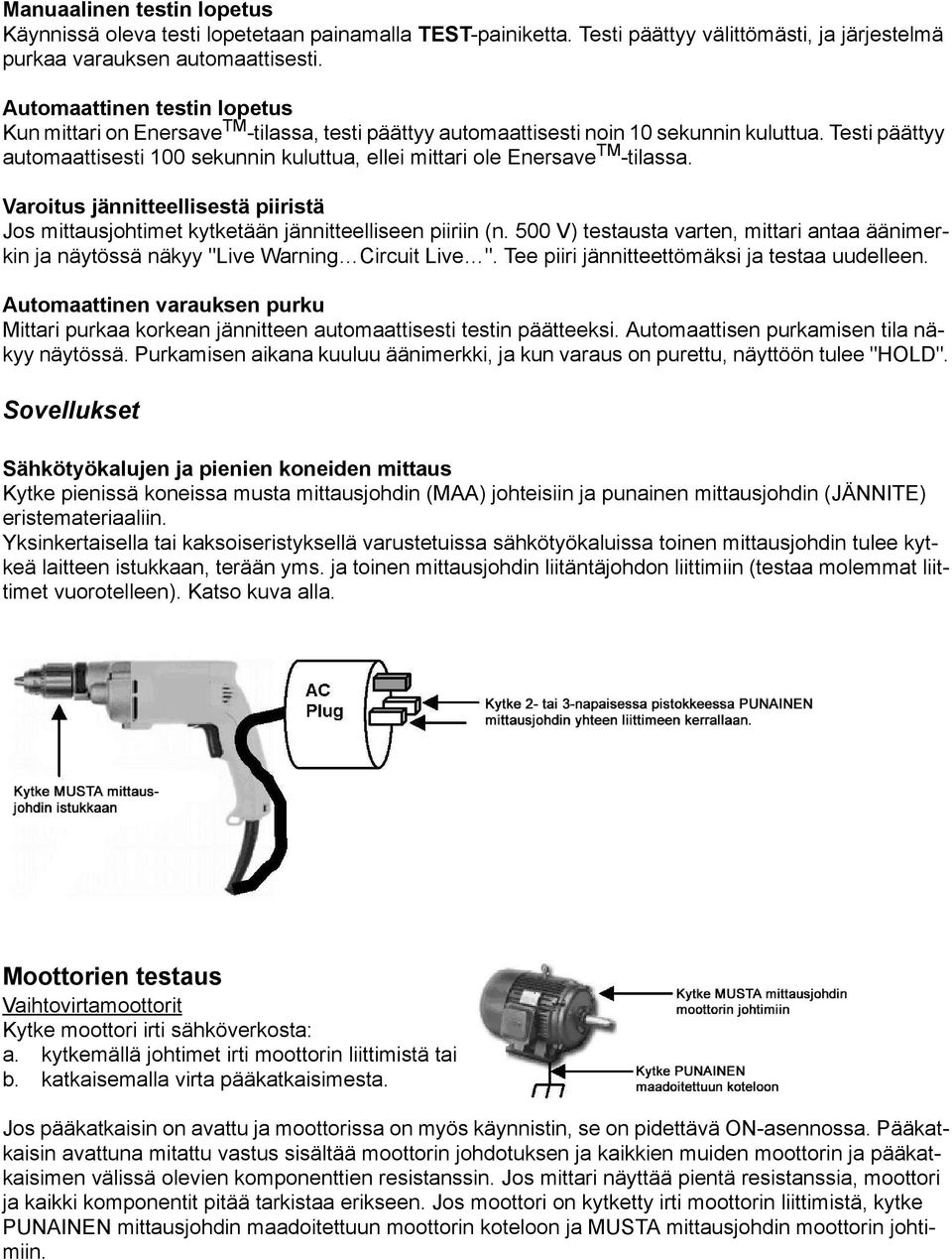

5 Manuaalinen testin lopetus Käynnissä oleva testi lopetetaan painamalla TEST-painiketta. Testi päättyy välittömästi, ja järjestelmä purkaa varauksen automaattisesti. Automaattinen testin lopetus Kun mittari on Enersave TM -tilassa, testi päättyy automaattisesti noin 10 sekunnin kuluttua. Testi päättyy automaattisesti 100 sekunnin kuluttua, ellei mittari ole Enersave TM -tilassa. Varoitus jännitteellisestä piiristä Jos mittausjohtimet kytketään jännitteelliseen piiriin (n. 500 V) testausta varten, mittari antaa äänimerkin ja näytössä näkyy "Live Warning Circuit Live ". Tee piiri jännitteettömäksi ja testaa uudelleen. Automaattinen varauksen purku Mittari purkaa korkean jännitteen automaattisesti testin päätteeksi. Automaattisen purkamisen tila näkyy näytössä. Purkamisen aikana kuuluu äänimerkki, ja kun varaus on purettu, näyttöön tulee "HOLD". Sovellukset Sähkötyökalujen ja pienien koneiden mittaus Kytke pienissä koneissa musta mittausjohdin (MAA) johteisiin ja punainen mittausjohdin (JÄNNITE) eristemateriaaliin. Yksinkertaisella tai kaksoiseristyksellä varustetuissa sähkötyökaluissa toinen mittausjohdin tulee kytkeä laitteen istukkaan, terään yms. ja toinen mittausjohdin liitäntäjohdon liittimiin (testaa molemmat liittimet vuorotelleen). Katso kuva alla. Moottorien testaus Vaihtovirtamoottorit Kytke moottori irti sähköverkosta: a. kytkemällä johtimet irti moottorin liittimistä tai b. katkaisemalla virta pääkatkaisimesta. Jos pääkatkaisin on avattu ja moottorissa on myös käynnistin, se on pidettävä ON-asennossa. Pääkatkaisin avattuna mitattu vastus sisältää moottorin johdotuksen ja kaikkien muiden moottorin ja pääkatkaisimen välissä olevien komponenttien resistanssin. Jos mittari näyttää pientä resistanssia, moottori ja kaikki komponentit pitää tarkistaa erikseen. Jos moottori on kytketty irti moottorin liittimistä, kytke PUNAINEN mittausjohdin maadoitettuun moottorin koteloon ja MUSTA mittausjohdin moottorin johtimiin.

6 Tasavirtamoottorit 1. Kytke moottori irti sähköverkosta: 2. Kun halutaan testata harjat, kenttäkäämi ja ankkuri, kytke PUNAINEN mittausjohdin maadoitettuun moottorin koteloon ja MUSTA mittausjohdin kommutaattorin harjaan. 3. Jos resistanssimittaus näyttää pientä arvoa, kohota harjat irti kommutaattorista ja testaa erikseen ankkuri, kenttäkäämit ja harjat jättämällä toinen mittausjohdin kiinni maadoitettuun moottorin koteloon ja kytkemällä toinen mittausjohdin vuorollaan jokaiseen komponenttiin. Samalla tavalla voidaan testata tasavirtageneraattorit. Yksittäisten johtimien testaus 1. Irrota testattava kaapeli molemmista päistä. 2. Kytke mittausjohtimet johtimeen kuvan mukaisesti. Moninapaisten kaapelien testaus 1. Irrota testattava kaapeli molemmista päistä. 2. Katso alla olevista kuvista kolme mahdollista testiä. Muuntajan testaus Muuntajatesti tehdään muuntaja kytkettynä kokonaan irti sähköverkosta ja kuormasta. Huomaa, että kotelon maadoitusta ei saa kytkeä irti. Alla luetellut viisi testiä testaavat täydellisesti yksivaihemuuntajan. Huomaa, että testien välissä tulee pitää vähintään 1 minuutin tauko. 1. Suurjännitekäämi pienjännitekäämiin ja maahan nähden 2. Pienjännitekäämi suurjännitekäämiin ja maahan nähden 3. Suurjännitekäämi pienjännitekäämiin nähden (kuva oikealla) 4. Suurjännitekäämi maahan nähden 5. Pienjännitekäämi maahan nähden

7 Huolto Paristonvaihto Kun näyttöön tulee teksti "REPLACE BATTERY", vaihda 8 kpl 1,5 V, C-koon paristoa. 1. Varmista, että mittarista on katkaistu virta ja että mittausjohtimet eivät ole kytkettynä mihinkään. 2. Sulje mittarin kansi ja käännä mittari ylösalaisin. 3. Irrota ruuvi mittarin pohjasta. 4. Irrota paristotilan kansi. 5. Vaihda 8 paristoa uusiin ja varmista oikea napaisuus. 6. Sulje paristotilan kansi ja kiinnitä ruuvi. Puhdistus Pyyhi kotelo ajoittain puhtaaksi kuivalla liinalla. Älä käytä liuottimia tai hankausaineita mittarin puhdistukseen.
