32. NOSTO- JA SIDONTA- TARVIKKEET, PEITTEET

Koko: px
Aloita esitys sivulta:

Download "32. NOSTO- JA SIDONTA- TARVIKKEET, PEITTEET"

Transkriptio

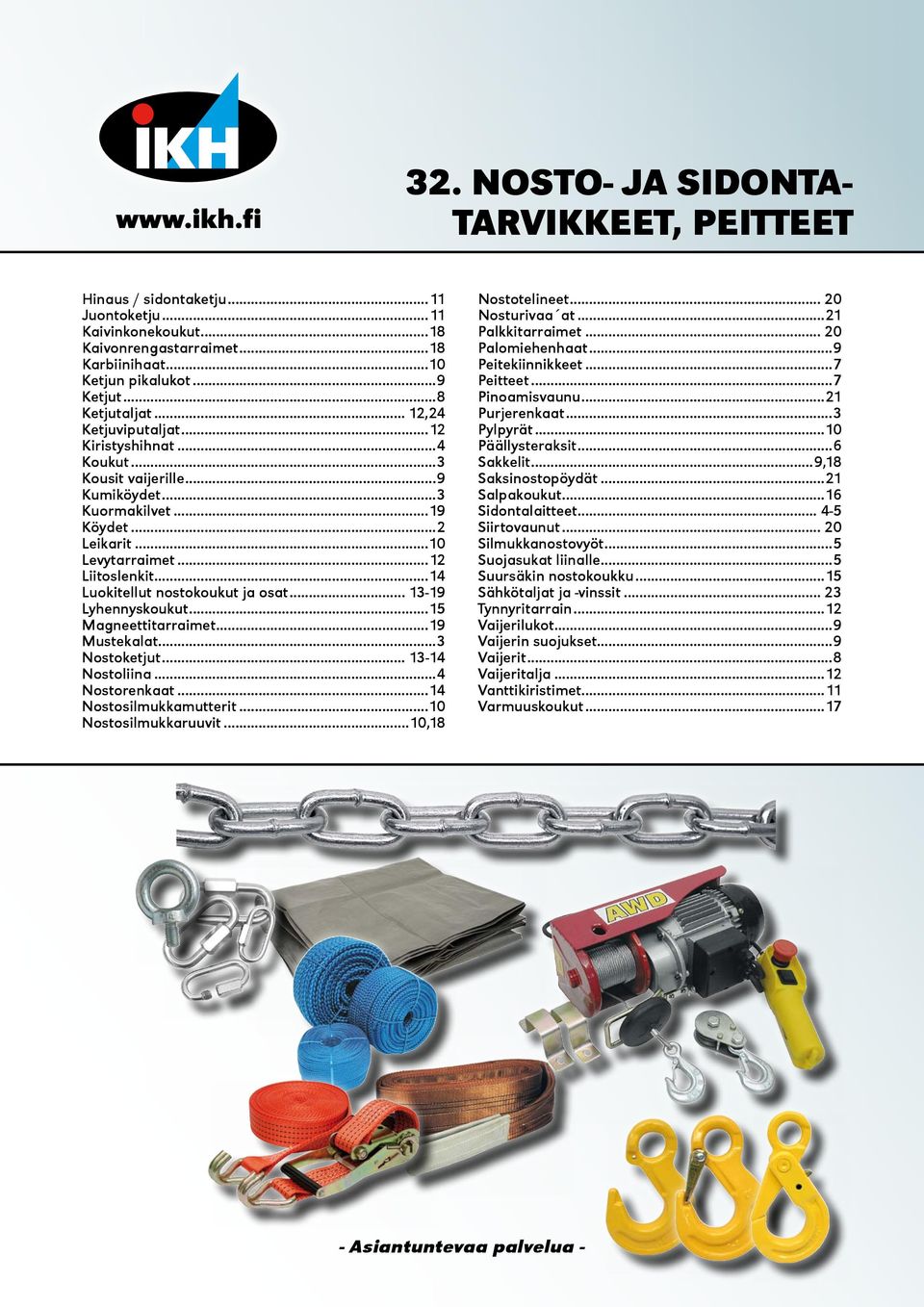

1 32. NOSTO- J SIDONT- TRVIKKEET, PEITTEET Hinaus / sidontaketju...11 Juontoketju...11 Kaivinkonekoukut...18 Kaivonrengastarraimet...18 Karbiinihaat...10 Ketjun pikalukot...9 Ketjut...8 Ketjutaljat... 12,24 Ketjuviputaljat...12 Kiristyshihnat...4 Koukut...3 Kousit vaijerille...9 Kumiköydet...3 Kuormakilvet...19 Köydet...2 Leikarit...10 Levytarraimet...12 Liitoslenkit...14 Luokitellut nostokoukut ja osat Lyhennyskoukut...15 Magneettitarraimet...19 Mustekalat...3 Nostoketjut Nostoliina...4 Nostorenkaat...14 Nostosilmukkamutterit...10 Nostosilmukkaruuvit...10,18 Nostotelineet Nosturivaa at...21 Palkkitarraimet Palomiehenhaat...9 Peitekiinnikkeet...7 Peitteet...7 Pinoamisvaunu...21 Purjerenkaat...3 Pylpyrät...10 Päällysteraksit...6 Sakkelit...9,18 Saksinostopöydät...21 Salpakoukut...16 Sidontalaitteet Siirtovaunut Silmukkanostovyöt...5 Suojasukat liinalle...5 Suursäkin nostokoukku...15 Sähkötaljat ja -vinssit Tynnyritarrain...12 Vaijerilukot...9 Vaijerin suojukset...9 Vaijerit...8 Vaijeritalja...12 Vanttikiristimet...11 Varmuuskoukut siantuntevaa palvelua -

2 PUNOTUT KÖYDET lenkeillä polypropeenia 16-säikeisiä UV-suojattu HINUSKÖYDET/ VENEKÖYDET polypropeenia 16-säikeisiä UV-suojattu KÖYSIRULLT polypropeenia 8-säikeisiä UV-suojattu KÖYSIRULLT polypropeenia 8-säikeisiä UV-suojattu PUNOTUT KÖYSIKELT polypropeenia 16-säikeisiä UV-suojattu kelluu vedessä Koko M/rulla - koko FIX029 3 mm 15 m 1/ FIX028 5 mm 15 m 1/ Veto- Koko M/rulla murto- lujuus - koko TKPP mm 100 m 115 kg 1/ TKPP mm 100 m 155 kg 1/ TKPP mm 100 m 190 kg 1/ TKPP mm 80 m 325 kg 1/ TKPP mm 50 m 580 kg 1/ TKPP mm 30 m 760 kg 1/ TKPP mm 30 m 1180 kg 1/ TKPP mm 20 m 1700 kg 1/ TKPP mm 20 m 2180 kg 1/ TKPP mm 20 m 2450 kg 1/ TKPP mm 20 m 3080 kg 1/ Veto- Koko M/rulla murto- lujuus - koko TKPP mm 100 m 80 kg 1/ TKPP mm 100 m 120 kg 1/ TKPP mm 100 m 160 kg 1/ TKPP mm 80 m 190 kg 1/ TKPP mm 50 m 400 kg 1/ TKPP mm 30 m 800 kg 1/ TKPP mm 30 m 1000 kg 1/ TKPP mm 20 m 1250 kg 1/ TKPP mm 20 m 1650 kg 1/ TKPP mm 20 m 2100 kg 1/ TKPP mm 20 m 2800 kg 1/ Koko M/kela Vetomurtolujuus Paino/ kela TKSP133 3 mm n m 125 kg 5 kg 1/ TKSP134 4 mm n. 820 m 150 kg 6 kg 1/ TKSP135 5 mm n. 450 m 190 kg 6 kg 1/ TKSP136 6 mm n. 320 m 325 kg 6 kg 1/ TKSP138 8 mm n. 160 m 580 kg 5 kg 1/ TKSP mm n. 290 m 760 kg 10 kg 1/ TKSP mm n. 180 m 1180 kg 12 kg 1/ TKSP mm n. 135 m 1720 kg 12 kg 1/ TKSP mm n. 95 m 2180 kg 12 kg 1/ TKSP mm n. 80 m 3080 kg 12 kg 1/ TKSP mm n. 60 m 3260 kg 12 kg 1/ PUNOTUT KÖYDET polypropeenia KÖYSIRULLT Veto- Koko M/vyyhti murto- lujuus - koko TKFK mm 5,3 m 1350 kg 1/ TKFK mm 5,3 m 2000 kg 1/ TKFK mm 5,3 m 2600 kg 1/ Veto- Koko M/vyyhti murto- lujuus - koko TKFK mm 10 m 1000 kg 1/ TKFK mm 20 m 1000 kg 1/ Koko M/vyyhti - koko FIX025 6 mm 15 m 1/ FIX026 8 mm 15 m 1/ /

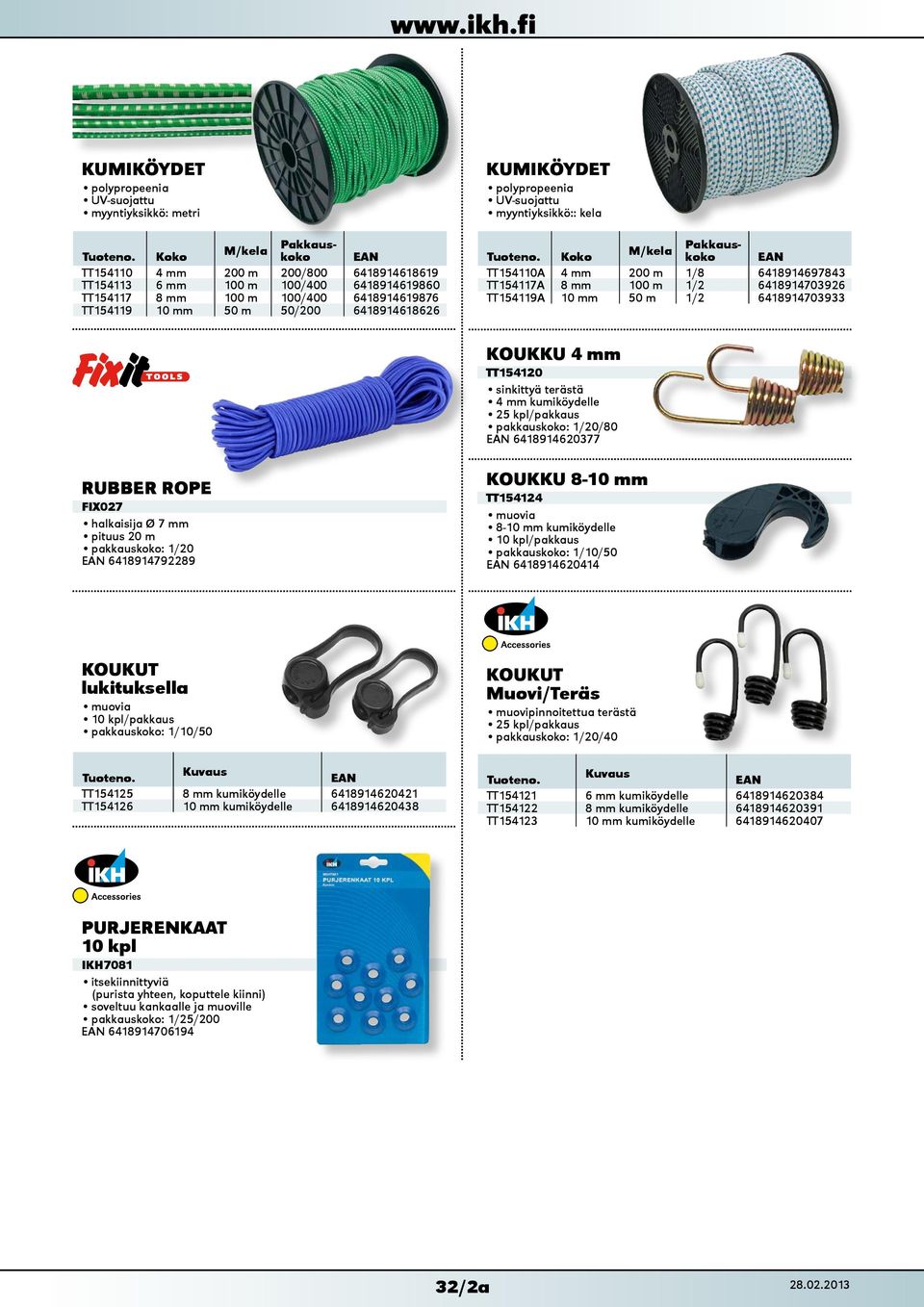

3 KUMIKÖYDET polypropeenia UV-suojattu myyntiyksikkö: metri KUMIKÖYDET polypropeenia UV-suojattu myyntiyksikkö:: kela Koko M/kela TT mm 200 m 200/ TT mm 100 m 100/ TT mm 100 m 100/ TT mm 50 m 50/ Koko M/kela TT mm 200 m 1/ TT mm 100 m 1/ TT mm 50 m 1/ KOUKKU 4 mm TT sinkittyä terästä 4 mm kumiköydelle 25 kpl/pakkaus /20/ RUER ROPE FIX027 halkaisija Ø 7 mm pituus 20 m / KOUKKU 8-10 mm TT muovia 8-10 mm kumiköydelle 10 kpl/pakkaus /10/ KOUKUT lukituksella muovia 10 kpl/pakkaus /10/50 Kuvaus TT mm kumiköydelle TT mm kumiköydelle KOUKUT Muovi/Teräs muovipinnoitettua terästä 25 kpl/pakkaus /20/40 Kuvaus TT mm kumiköydelle TT mm kumiköydelle TT mm kumiköydelle PURJERENKT 10 kpl IKH7081 itsekiinnittyviä (purista yhteen, koputtele kiinni) soveltuu kankaalle ja muoville /25/ /2a

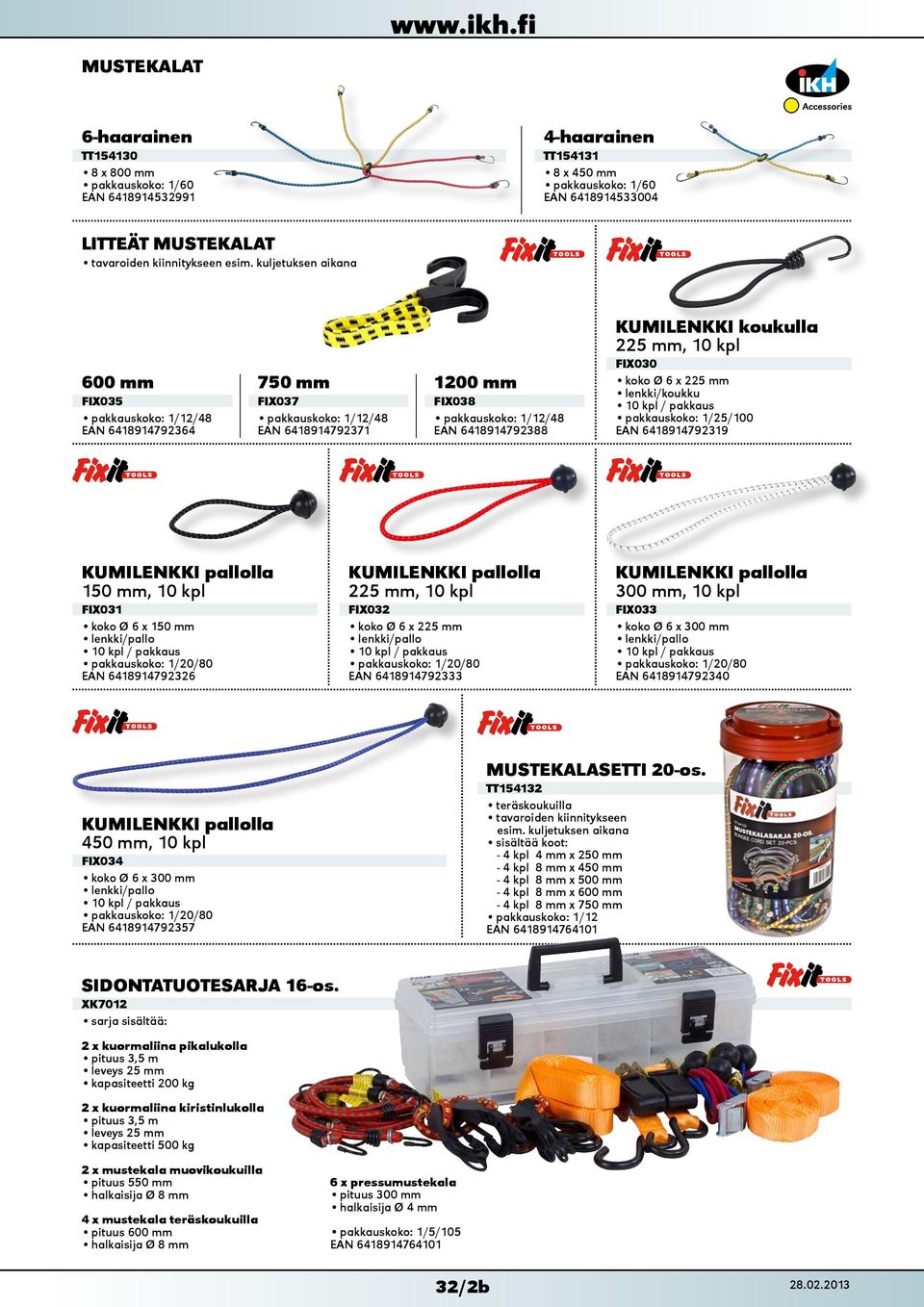

4 MUSTEKLT 6-haarainen TT x 800 mm / haarainen TT x 450 mm / LITTEÄT MUSTEKLT tavaroiden kiinnitykseen esim. kuljetuksen aikana 600 mm FIX035 /12/ mm FIX037 /12/ mm FIX038 /12/ KUMILENKKI koukulla 225 mm, 10 kpl FIX030 koko Ø 6 x 225 mm lenkki/koukku 10 kpl / pakkaus /25/ KUMILENKKI pallolla 150 mm, 10 kpl FIX031 koko Ø 6 x 150 mm lenkki/pallo 10 kpl / pakkaus /20/ KUMILENKKI pallolla 225 mm, 10 kpl FIX032 koko Ø 6 x 225 mm lenkki/pallo 10 kpl / pakkaus /20/ KUMILENKKI pallolla 300 mm, 10 kpl FIX033 koko Ø 6 x 300 mm lenkki/pallo 10 kpl / pakkaus /20/ KUMILENKKI pallolla 450 mm, 10 kpl FIX034 koko Ø 6 x 300 mm lenkki/pallo 10 kpl / pakkaus /20/ MUSTEKLSETTI 20-os. TT teräskoukuilla tavaroiden kiinnitykseen esim. kuljetuksen aikana sisältää koot: - 4 kpl 4 mm x 250 mm - 4 kpl 8 mm x 450 mm - 4 kpl 8 mm x 500 mm - 4 kpl 8 mm x 600 mm - 4 kpl 8 mm x 750 mm / SIDONTTUOTESRJ 16-os. XK7012 sarja sisältää: 2 x kuormaliina pikalukolla pituus 3,5 m leveys 25 mm kapasiteetti 200 kg 2 x kuormaliina kiristinlukolla pituus 3,5 m leveys 25 mm kapasiteetti 500 kg 2 x mustekala muovikoukuilla pituus 550 mm halkaisija Ø 8 mm 4 x mustekala teräskoukuilla pituus 600 mm halkaisija Ø 8 mm 6 x pressumustekala pituus 300 mm halkaisija Ø 4 mm /5/ /2b

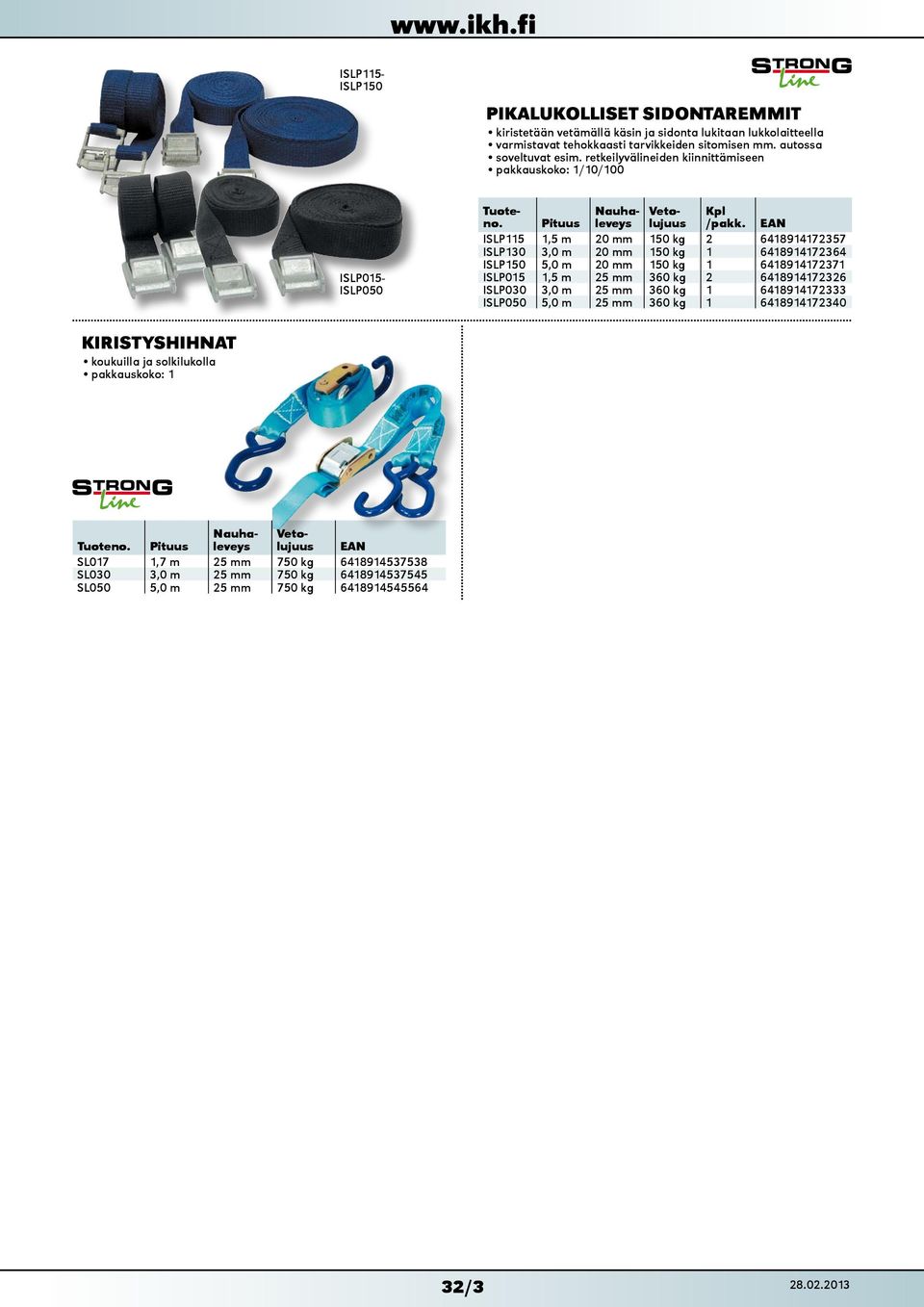

5 Pituus Nauhaleveys Vetolujuus SL017 1,7 m 25 mm 750 kg SL030 3,0 m 25 mm 750 kg SL050 5,0 m 25 mm 750 kg ISLP115- ISLP150 PIKLUKOLLISET SIDONTREMMIT kiristetään vetämällä käsin ja sidonta lukitaan lukkolaitteella varmistavat tehokkaasti tarvikkeiden sitomisen mm. autossa soveltuvat esim. retkeilyvälineiden kiinnittämiseen /10/100 ISLP015- ISLP050 Pituus Nauhaleveys Vetolujuus Kpl /pakk. ISLP115 1,5 m 20 mm 150 kg ISLP130 3,0 m 20 mm 150 kg ISLP150 5,0 m 20 mm 150 kg ISLP015 1,5 m 25 mm 360 kg ISLP030 3,0 m 25 mm 360 kg ISLP050 5,0 m 25 mm 360 kg KIRISTYSHIHNT koukuilla ja solkilukolla 32/

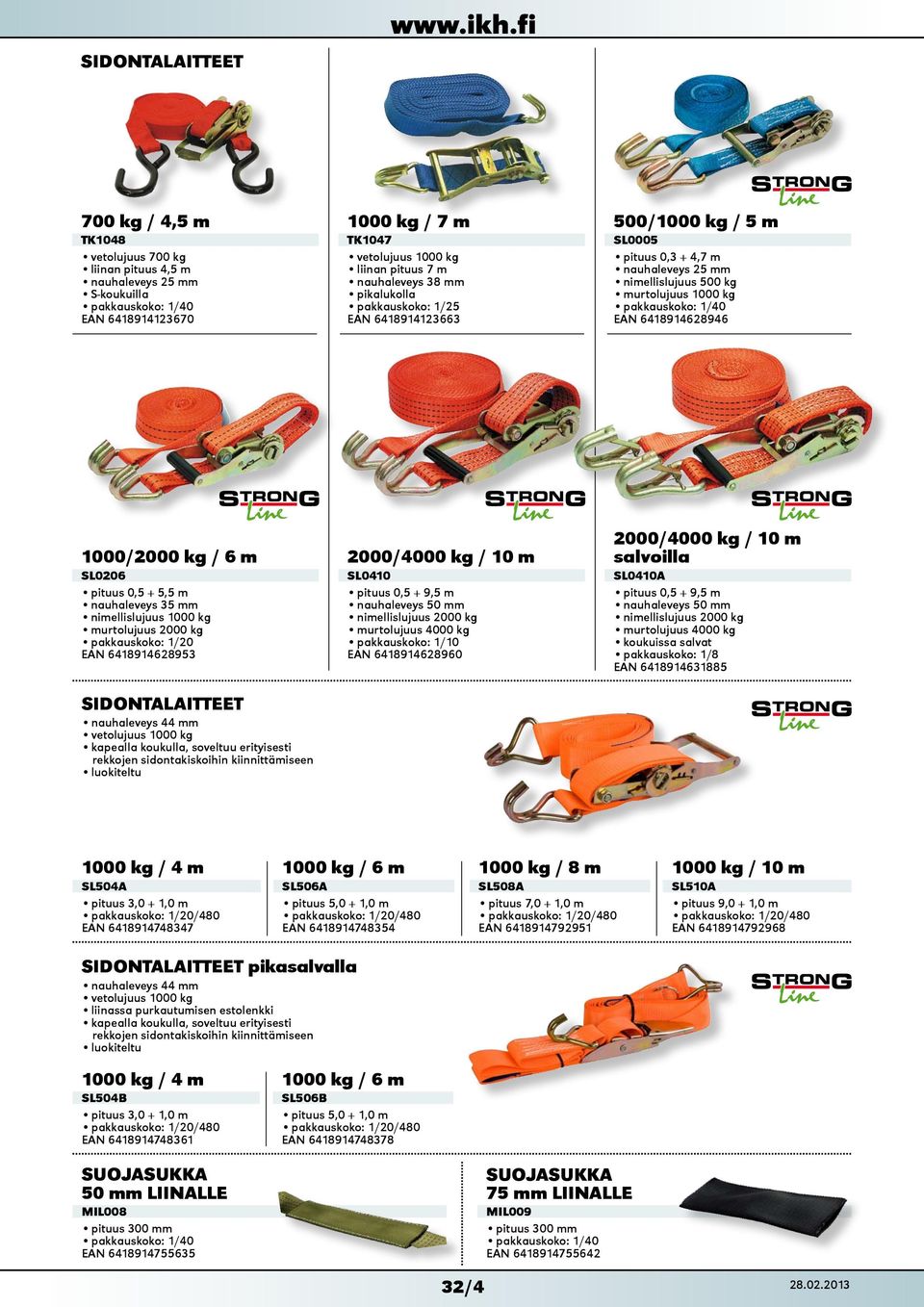

6 SIDONTLITTEET 700 kg / 4,5 m TK1048 vetolujuus 700 kg liinan pituus 4,5 m nauhaleveys 25 mm S-koukuilla / kg / 7 m TK1047 vetolujuus 1000 kg liinan pituus 7 m nauhaleveys 38 mm pikalukolla / /1000 kg / 5 m SL0005 pituus 0,3 + 4,7 m nauhaleveys 25 mm nimellislujuus 500 kg murtolujuus 1000 kg / /2000 kg / 6 m SL0206 pituus 0,5 + 5,5 m nauhaleveys 35 mm nimellislujuus 1000 kg murtolujuus 2000 kg / SIDONTLITTEET nauhaleveys 44 mm vetolujuus 1000 kg kapealla koukulla, soveltuu erityisesti rekkojen sidontakiskoihin kiinnittämiseen luokiteltu 2000/4000 kg / 10 m SL0410 pituus 0,5 + 9,5 m nauhaleveys 50 mm nimellislujuus 2000 kg murtolujuus 4000 kg / /4000 kg / 10 m salvoilla SL0410 pituus 0,5 + 9,5 m nauhaleveys 50 mm nimellislujuus 2000 kg murtolujuus 4000 kg koukuissa salvat / kg / 4 m SL504 pituus 3,0 + 1,0 m /20/ kg / 6 m SL506 pituus 5,0 + 1,0 m /20/ kg / 8 m SL508 pituus 7,0 + 1,0 m /20/ kg / 10 m SL510 pituus 9,0 + 1,0 m /20/ SIDONTLITTEET pikasalvalla nauhaleveys 44 mm vetolujuus 1000 kg liinassa purkautumisen estolenkki kapealla koukulla, soveltuu erityisesti rekkojen sidontakiskoihin kiinnittämiseen luokiteltu 1000 kg / 4 m SL504 pituus 3,0 + 1,0 m /20/ kg / 6 m SL506 pituus 5,0 + 1,0 m /20/ SUOJSUKK 50 mm LIINLLE MIL008 pituus 300 mm / SUOJSUKK 75 mm LIINLLE MIL009 pituus 300 mm / /

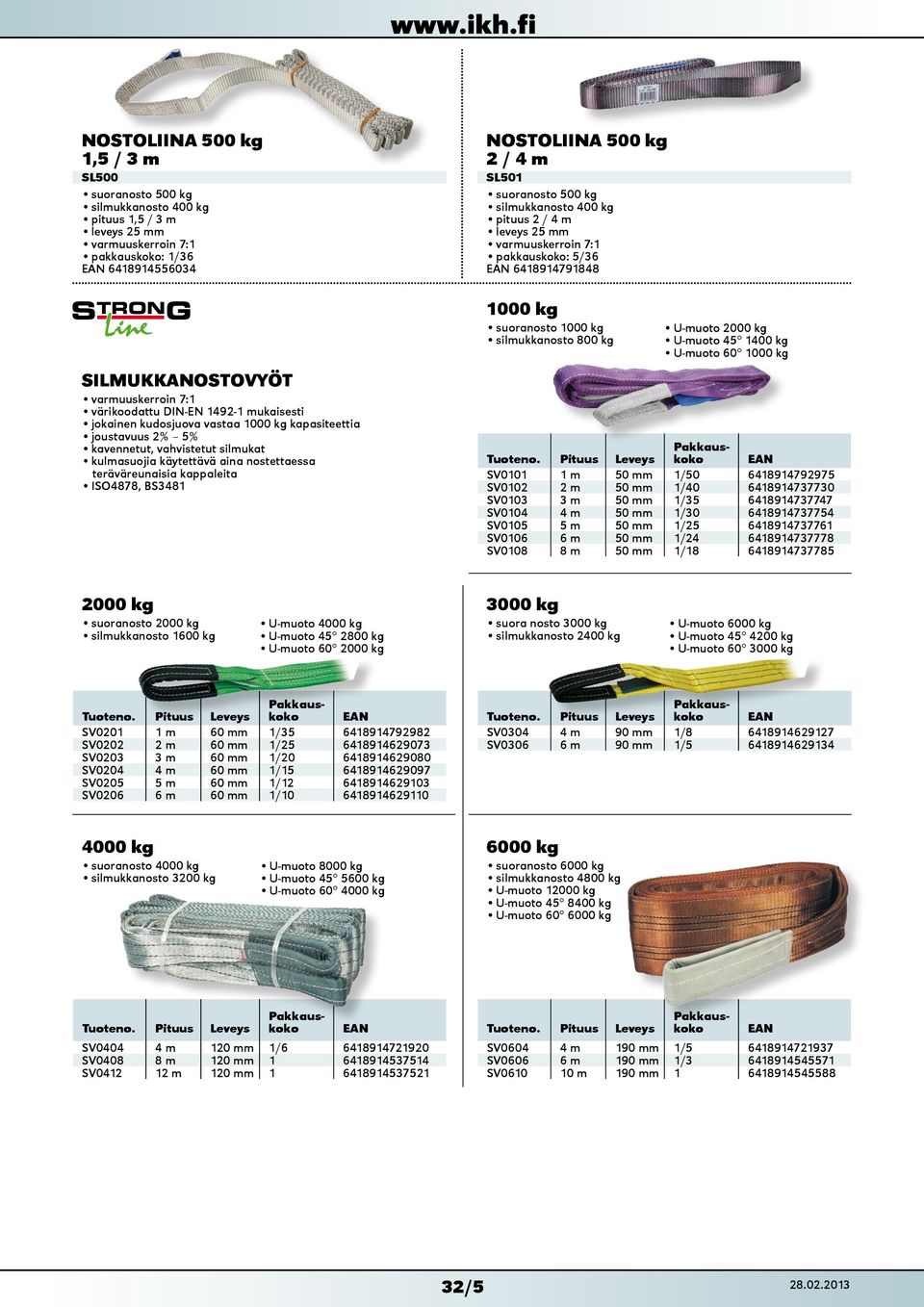

7 NOSTOLIIN 500 kg 1,5 / 3 m SL500 suoranosto 500 kg silmukkanosto 400 kg pituus 1,5 / 3 m leveys 25 mm varmuuskerroin 7:1 / SILMUKKNOSTOVYÖT varmuuskerroin 7:1 värikoodattu DIN-EN mukaisesti jokainen kudosjuova vastaa 1000 kg kapasiteettia joustavuus 2% 5% kavennetut, vahvistetut silmukat kulmasuojia käytettävä aina nostettaessa teräväreunaisia kappaleita ISO4878, S3481 NOSTOLIIN 500 kg 2 / 4 m SL501 suoranosto 500 kg silmukkanosto 400 kg pituus 2 / 4 m leveys 25 mm varmuuskerroin 7:1 pakkauskoko: 5/ kg suoranosto 1000 kg silmukkanosto 800 kg U-muoto 2000 kg U-muoto kg U-muoto kg 2000 kg suoranosto 2000 kg silmukkanosto 1600 kg U-muoto 4000 kg U-muoto kg U-muoto kg 3000 kg suora nosto 3000 kg silmukkanosto 2400 kg U-muoto 6000 kg U-muoto kg U-muoto kg 4000 kg suoranosto 4000 kg silmukkanosto 3200 kg U-muoto 8000 kg U-muoto kg U-muoto kg 6000 kg suoranosto 6000 kg silmukkanosto 4800 kg U-muoto kg U-muoto kg U-muoto kg Pituus Leveys SV m 60 mm 1/ SV m 60 mm 1/ SV m 60 mm 1/ SV m 60 mm 1/ SV m 60 mm 1/ SV m 60 mm 1/ Pituus Leveys SV m 50 mm 1/ SV m 50 mm 1/ SV m 50 mm 1/ SV m 50 mm 1/ SV m 50 mm 1/ SV m 50 mm 1/ SV m 50 mm 1/ Pituus Leveys SV m 90 mm 1/ SV m 90 mm 1/ Pituus Leveys SV m 120 mm 1/ SV m 120 mm SV m 120 mm Pituus Leveys SV m 190 mm 1/ SV m 190 mm 1/ SV m 190 mm /

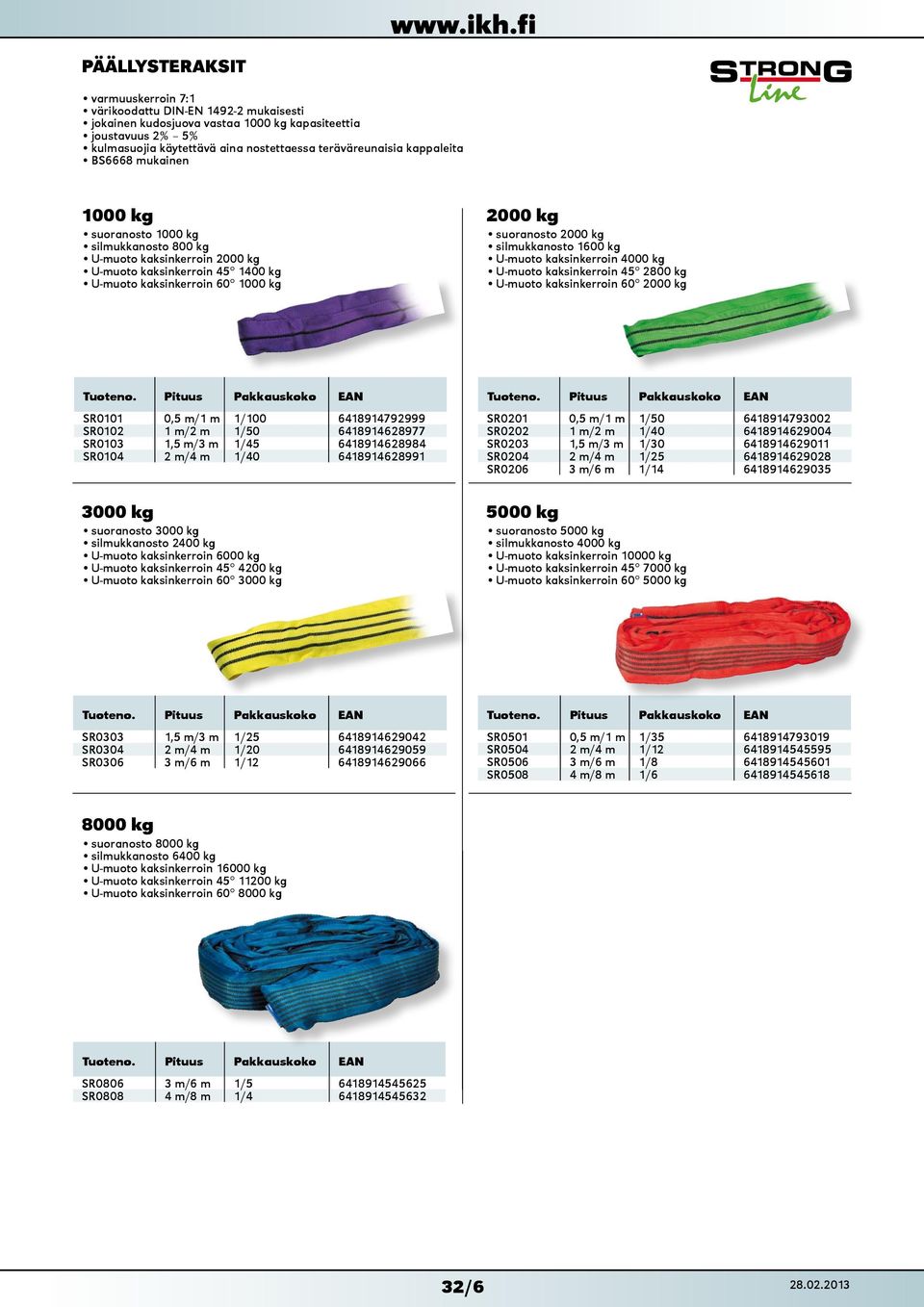

8 PÄÄLLYSTERKSIT varmuuskerroin 7:1 värikoodattu DIN-EN mukaisesti jokainen kudosjuova vastaa 1000 kg kapasiteettia joustavuus 2% 5% kulmasuojia käytettävä aina nostettaessa teräväreunaisia kappaleita S6668 mukainen 1000 kg suoranosto 1000 kg silmukkanosto 800 kg U-muoto kaksinkerroin 2000 kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg 2000 kg suoranosto 2000 kg silmukkanosto 1600 kg U-muoto kaksinkerroin 4000 kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg Pituus SR0101 0,5 m/1 m 1/ SR m/2 m 1/ SR0103 1,5 m/3 m 1/ SR m/4 m 1/ kg suoranosto 3000 kg silmukkanosto 2400 kg U-muoto kaksinkerroin 6000 kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg Pituus SR0201 0,5 m/1 m 1/ SR m/2 m 1/ SR0203 1,5 m/3 m 1/ SR m/4 m 1/ SR m/6 m 1/ kg suoranosto 5000 kg silmukkanosto 4000 kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg Pituus SR0303 1,5 m/3 m 1/ SR m/4 m 1/ SR m/6 m 1/ Pituus SR0501 0,5 m/1 m 1/ SR m/4 m 1/ SR m/6 m 1/ SR m/8 m 1/ kg suoranosto 8000 kg silmukkanosto 6400 kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg U-muoto kaksinkerroin kg Pituus SR m/6 m 1/ SR m/8 m 1/ /

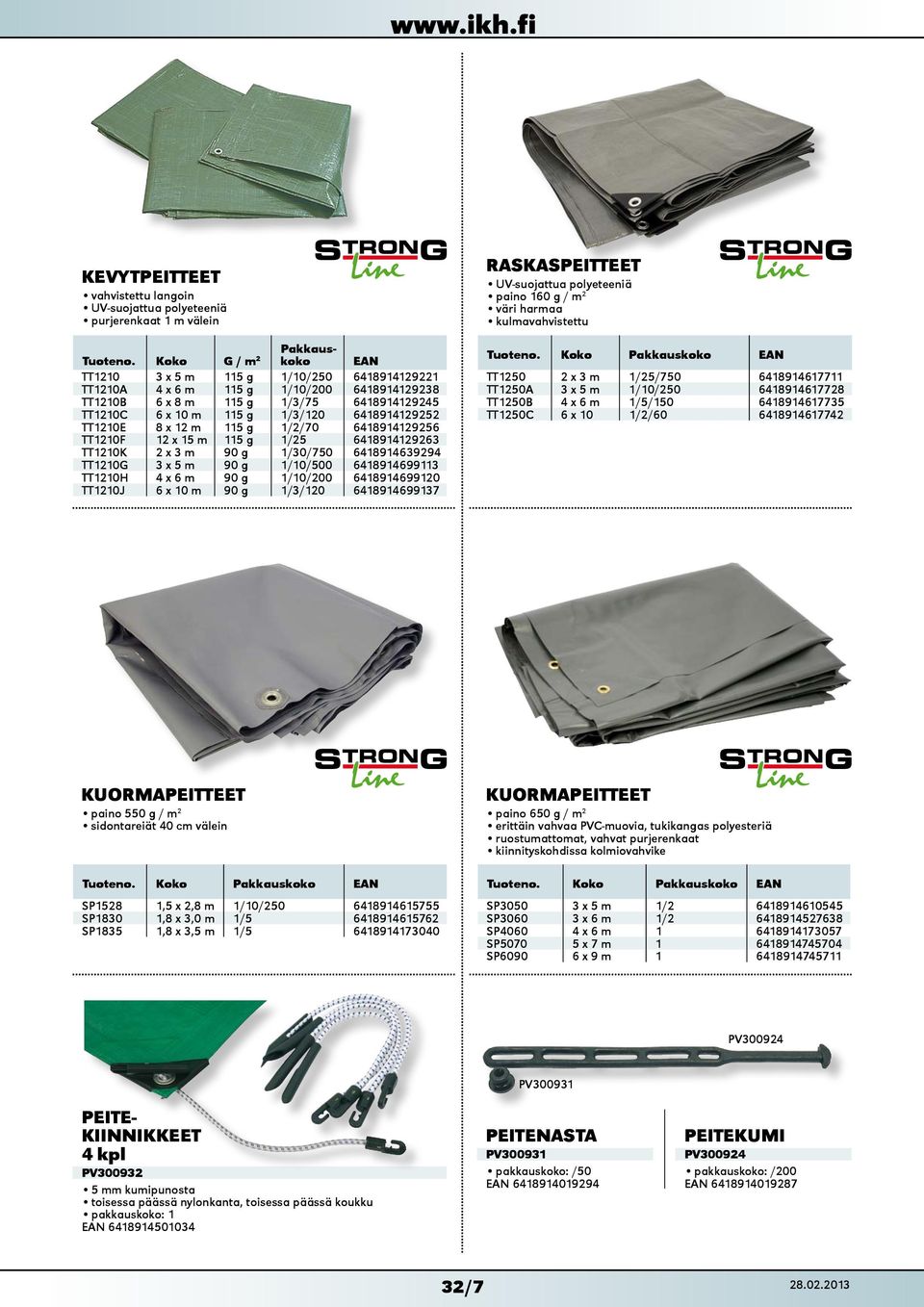

9 KEVYTPEITTEET vahvistettu langoin UV-suojattua polyeteeniä purjerenkaat 1 m välein Koko G / m 2 koko Pakkaus- TT x 5 m 115 g 1/10/ TT x 6 m 115 g 1/10/ TT x 8 m 115 g 1/3/ TT x 10 m 115 g 1/3/ TT1210E 8 x 12 m 115 g 1/2/ TT1210F 12 x 15 m 115 g 1/ TT1210K 2 x 3 m 90 g 1/30/ TT1210G 3 x 5 m 90 g 1/10/ TT1210H 4 x 6 m 90 g 1/10/ TT1210J 6 x 10 m 90 g 1/3/ RSKSPEITTEET UV-suojattua polyeteeniä paino 160 g / m 2 väri harmaa kulmavahvistettu Koko TT x 3 m 1/25/ TT x 5 m 1/10/ TT x 6 m 1/5/ TT x 10 1/2/ KUORMPEITTEET paino 550 g / m 2 sidontareiät 40 cm välein Koko SP1528 1,5 x 2,8 m 1/10/ SP1830 1,8 x 3,0 m 1/ SP1835 1,8 x 3,5 m 1/ KUORMPEITTEET paino 650 g / m 2 erittäin vahvaa PV-muovia, tukikangas polyesteriä ruostumattomat, vahvat purjerenkaat kiinnityskohdissa kolmiovahvike Koko SP x 5 m 1/ SP x 6 m 1/ SP x 6 m SP x 7 m SP x 9 m PV PEITE- KIINNIKKEET 4 kpl PV mm kumipunosta toisessa päässä nylonkanta, toisessa päässä koukku PV PEITENST PV pakkauskoko: / PEITEKUMI PV pakkauskoko: / /

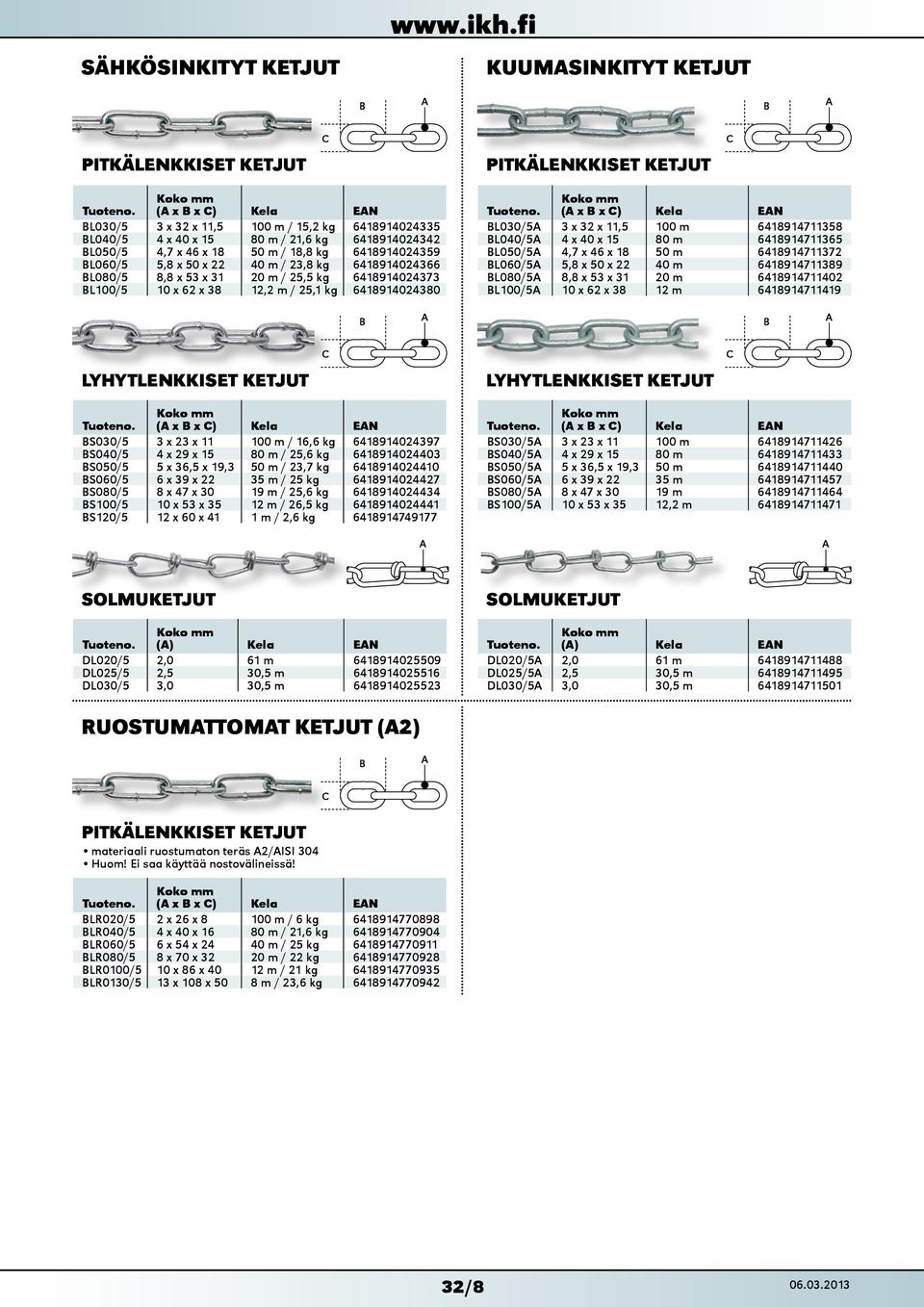

10 SÄHKÖSINKITYT KETJUT KUUMSINKITYT KETJUT PITKÄLENKKISET KETJUT PITKÄLENKKISET KETJUT Koko mm ( x x ) Kela L030/5 3 x 32 x 11,5 100 m / 15,2 kg L040/5 4 x 40 x m / 21,6 kg L050/5 4,7 x 46 x m / 18,8 kg L060/5 5,8 x 50 x m / 23,8 kg L080/5 8,8 x 53 x m / 25,5 kg L100/5 10 x 62 x 38 12,2 m / 25,1 kg Koko mm ( x x ) Kela L030/5 3 x 32 x 11,5 100 m L040/5 4 x 40 x m L050/5 4,7 x 46 x m L060/5 5,8 x 50 x m L080/5 8,8 x 53 x m L100/5 10 x 62 x m LYHYTLENKKISET KETJUT LYHYTLENKKISET KETJUT Koko mm ( x x ) Kela S030/5 3 x 23 x m / 16,6 kg S040/5 4 x 29 x m / 25,6 kg S050/5 5 x 36,5 x 19,3 50 m / 23,7 kg S060/5 6 x 39 x m / 25 kg S080/5 8 x 47 x m / 25,6 kg S100/5 10 x 53 x m / 26,5 kg S120/5 12 x 60 x 41 1 m / 2,6 kg Koko mm ( x x ) Kela S030/5 3 x 23 x m S040/5 4 x 29 x m S050/5 5 x 36,5 x 19,3 50 m S060/5 6 x 39 x m S080/5 8 x 47 x m S100/5 10 x 53 x 35 12,2 m SOLMUKETJUT Koko mm () Kela DL020/5 2,0 61 m DL025/5 2,5 30,5 m DL030/5 3,0 30,5 m SOLMUKETJUT Koko mm () Kela DL020/5 2,0 61 m DL025/5 2,5 30,5 m DL030/5 3,0 30,5 m RUOSTUMTTOMT KETJUT (2) PITKÄLENKKISET KETJUT materiaali ruostumaton teräs 2/ISI 304 Huom! Ei saa käyttää nostovälineissä! Koko mm ( x x ) Kela LR020/5 2 x 26 x m / 6 kg LR040/5 4 x 40 x m / 21,6 kg LR060/5 6 x 54 x m / 25 kg LR080/5 8 x 70 x m / 22 kg LR0100/5 10 x 86 x m / 21 kg LR0130/5 13 x 108 x 50 8 m / 23,6 kg /

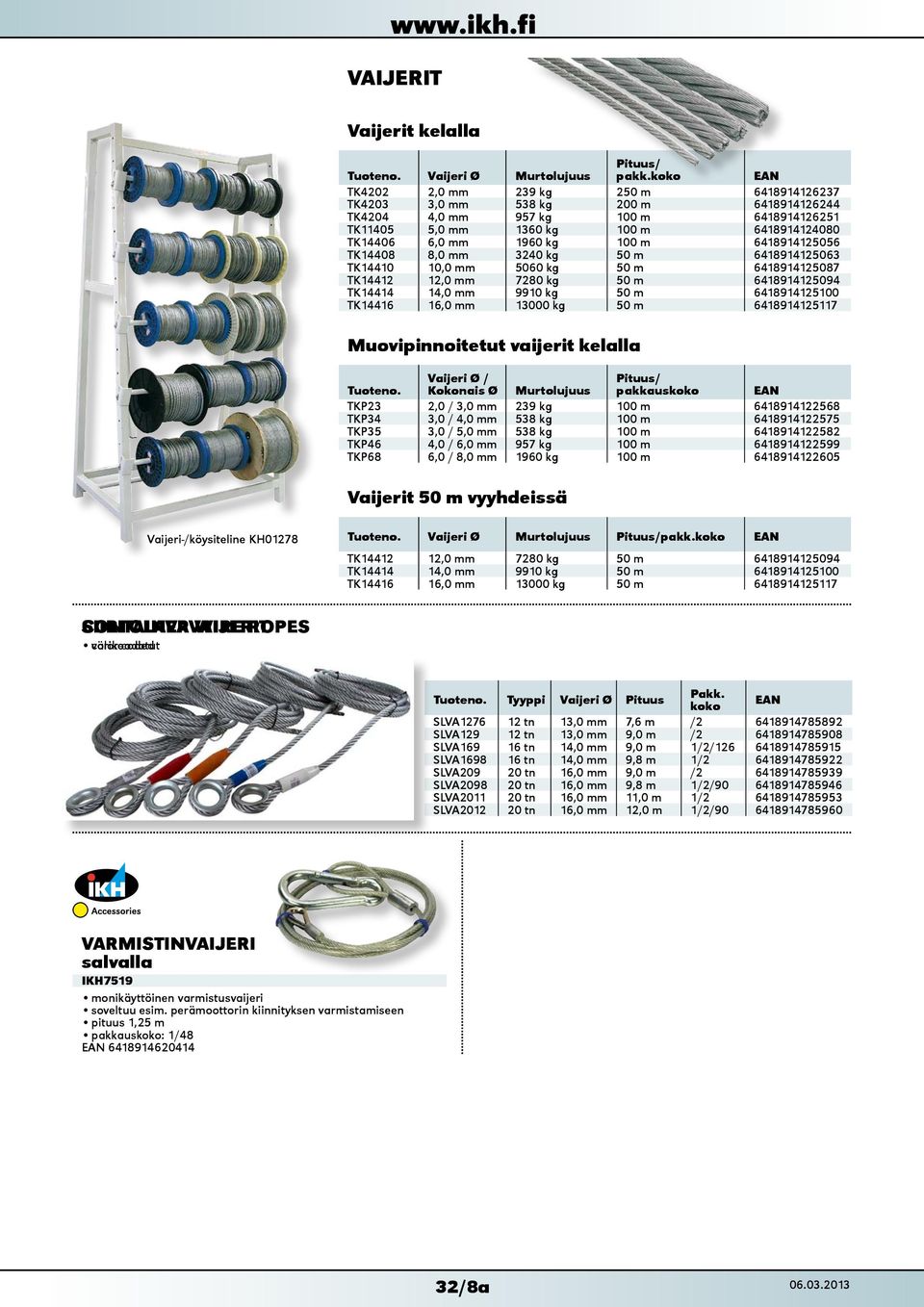

11 VIJERIT Vaijerit kelalla Vaijeri Ø Murtolujuus Pituus/ pakk.koko TK4202 2,0 mm 239 kg 250 m TK4203 3,0 mm 538 kg 200 m TK4204 4,0 mm 957 kg 100 m TK ,0 mm 1360 kg 100 m TK ,0 mm 1960 kg 100 m TK ,0 mm 3240 kg 50 m TK ,0 mm 5060 kg 50 m TK ,0 mm 7280 kg 50 m TK ,0 mm 9910 kg 50 m TK ,0 mm kg 50 m Muovipinnoitetut vaijerit kelalla Vaijeri Ø / Kokonais Ø Murtolujuus Pituus/ pakkauskoko TKP23 2,0 / 3,0 mm 239 kg 100 m TKP34 3,0 / 4,0 mm 538 kg 100 m TKP35 3,0 / 5,0 mm 538 kg 100 m TKP46 4,0 / 6,0 mm 957 kg 100 m TKP68 6,0 / 8,0 mm 1960 kg 100 m Vaijerit 50 m vyyhdeissä Vaijeri-/köysiteline KH01278 Vaijeri Ø Murtolujuus Pituus/pakk.koko TK ,0 mm 7280 kg 50 m TK ,0 mm 9910 kg 50 m TK ,0 mm kg 50 m SIIRTOLVVIJERIT ONTINER WIRE ROPES värikoodatut color-coded Tyyppi Vaijeri Ø Pituus koko SLV tn 13,0 mm 7,6 m / SLV tn 13,0 mm 9,0 m / SLV tn 14,0 mm 9,0 m 1/2/ SLV tn 14,0 mm 9,8 m 1/ SLV tn 16,0 mm 9,0 m / SLV tn 16,0 mm 9,8 m 1/2/ SLV tn 16,0 mm 11,0 m 1/ SLV tn 16,0 mm 12,0 m 1/2/ VRMISTINVIJERI salvalla IKH7519 monikäyttöinen varmistusvaijeri soveltuu esim. perämoottorin kiinnityksen varmistamiseen pituus 1,25 m / /8a

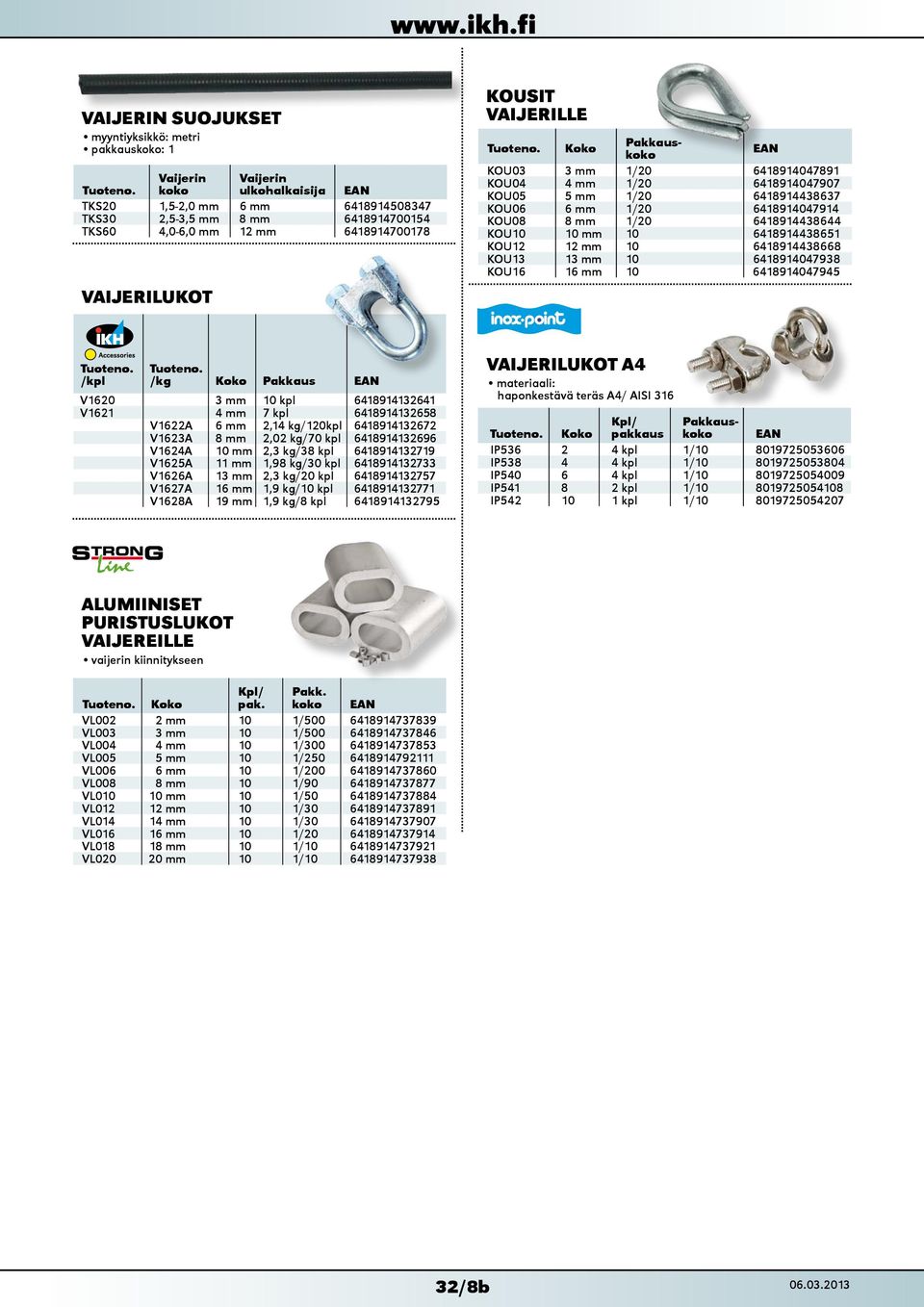

12 VIJERIN SUOJUKSET myyntiyksikkö: metri Vaijerin koko Vaijerin ulkohalkaisija TKS20 1,5-2,0 mm 6 mm TKS30 2,5-3,5 mm 8 mm TKS60 4,0-6,0 mm 12 mm VIJERILUKOT KOUSIT VIJERILLE /kpl /kg Koko Pakkaus V mm 10 kpl V mm 7 kpl V mm 2,14 kg/120kpl V mm 2,02 kg/70 kpl V mm 2,3 kg/38 kpl V mm 1,98 kg/30 kpl V mm 2,3 kg/20 kpl V mm 1,9 kg/10 kpl V mm 1,9 kg/8 kpl VIJERILUKOT 4 materiaali: haponkestävä teräs 4/ ISI 316 Koko KOU03 3 mm 1/ KOU04 4 mm 1/ KOU05 5 mm 1/ KOU06 6 mm 1/ KOU08 8 mm 1/ KOU10 10 mm KOU12 12 mm KOU13 13 mm KOU16 16 mm Koko Kpl/ pakkaus IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ LUMIINISET PURISTUSLUKOT VIJEREILLE vaijerin kiinnitykseen Koko Kpl/ pak. koko VL002 2 mm 10 1/ VL003 3 mm 10 1/ VL004 4 mm 10 1/ VL005 5 mm 10 1/ VL006 6 mm 10 1/ VL008 8 mm 10 1/ VL mm 10 1/ VL mm 10 1/ VL mm 10 1/ VL mm 10 1/ VL mm 10 1/ VL mm 10 1/ /8b

13 SKKELIT Koko Kpl/ pakkaus IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ Koko Pakkaus V mm 2,0 kg/80 kpl V mm 4,4 kg/80 kpl V mm 5,0 kg/50 kpl V mm 4,6 kg/25 kpl V mm 4,8 kg/15 kpl V mm 4,6 kg/10 kpl V mm 4,6 kg/6 kpl SKKELIT 4 materiaali: haponkestävä teräs 4/ ISI 316 KETJUN PIKLUKOT SKKELIT 4 materiaali: haponkestävä teräs 4/ ISI 316 KETJUN PIKLUKOT 4 materiaali: haponkestävä teräs 4/ ISI 316 SKKELIT ankkurimalli 4 materiaali: haponkestävä teräs 4/ ISI 316 Koko Kpl/ pak. Vetolujuus koko V mm kg 1/ V mm kg 1/ V mm kg 1/ V mm kg 1/ V mm kg 1/ V mm kg V mm kg Koko Kpl/ pakkaus IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ Koko Kpl/ pakkaus IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ IP kpl 1/ Koko Kpl/ pakkaus IP kpl 1/ IP kpl 1/ IP kpl 1/ Pituus Kpl KT mm 1 kpl 1/12/ PLOMIEHEN- HT KRIINIHK messinkipinnoitettu Pituus Kpl IP mm 1 kpl 1/ KRIINIHK LENKILLÄ 4 materiaali: haponkestävä teräs 4/ ISI 316 Koko Kpl/ pakkaus IP mm 1 kpl 1/ IP mm 1 kpl 1/ PLOMIEHENHT 4 materiaali: haponkestävä teräs 4/ ISI 316 pakk. koko Koko mm Kpl/ Pakkaus- V x /6/ V x / V x / V x / V x / V x / V x /3/ V x /2/ V x /2/ V x / V x / V x / Koko Kpl/ pakkaus IP mm 1 kpl 1/ IP mm 1 kpl 1/ IP mm 1 kpl 1/ IP mm 1 kpl 1/ KRIINIHT REIÄLLÄ 4 materiaali: haponkestävä teräs 4/ ISI /

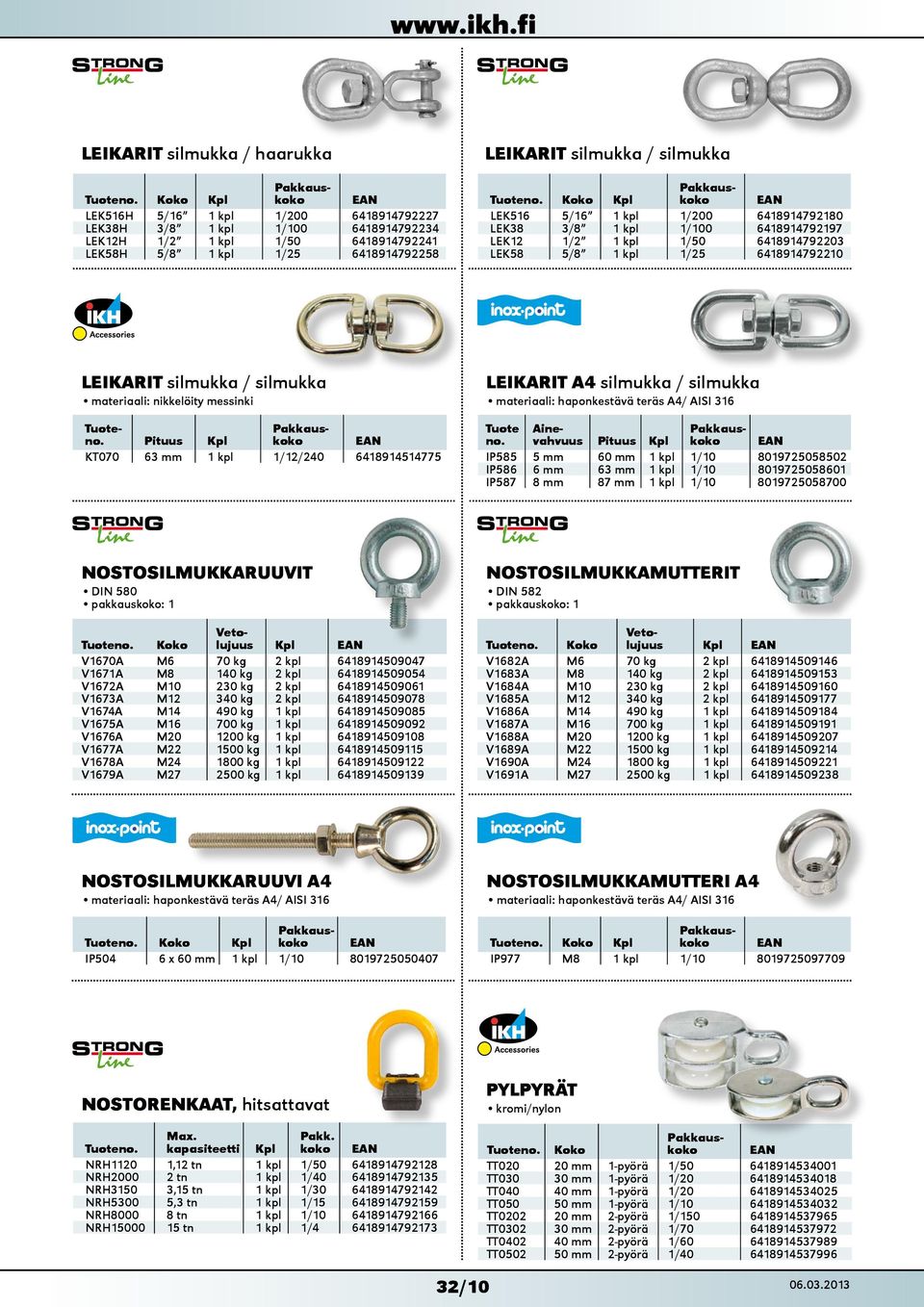

14 LEIKRIT silmukka / haarukka LEIKRIT silmukka / silmukka LEIKRIT silmukka / silmukka materiaali: nikkelöity messinki Pakkaus- Pituus Kpl koko KT mm 1 kpl 1/12/ LEIKRIT 4 silmukka / silmukka materiaali: haponkestävä teräs 4/ ISI 316 NOSTOSILMUKKRUUVIT DIN 580 Koko Vetolujuus Kpl V1670 M6 70 kg 2 kpl V1671 M8 140 kg 2 kpl V1672 M kg 2 kpl V1673 M kg 2 kpl V1674 M kg 1 kpl V1675 M kg 1 kpl V1676 M kg 1 kpl V1677 M kg 1 kpl V1678 M kg 1 kpl V1679 M kg 1 kpl NOSTOSILMUKKMUTTERIT DIN 582 Koko TT mm 1-pyörä 1/ TT mm 1-pyörä 1/ TT mm 1-pyörä 1/ TT mm 1-pyörä 1/ TT mm 2-pyörä 1/ TT mm 2-pyörä 1/ TT mm 2-pyörä 1/ TT mm 2-pyörä 1/ Koko Vetolujuus Kpl V1682 M6 70 kg 2 kpl V1683 M8 140 kg 2 kpl V1684 M kg 2 kpl V1685 M kg 2 kpl V1686 M kg 1 kpl V1687 M kg 1 kpl V1688 M kg 1 kpl V1689 M kg 1 kpl V1690 M kg 1 kpl V1691 M kg 1 kpl NOSTOSILMUKKRUUVI 4 materiaali: haponkestävä teräs 4/ ISI 316 Koko Kpl IP504 6 x 60 mm 1 kpl 1/ NOSTOSILMUKKMUTTERI 4 materiaali: haponkestävä teräs 4/ ISI 316 NOSTORENKT, hitsattavat Max. kapasiteetti Kpl koko NRH1120 1,12 tn 1 kpl 1/ NRH tn 1 kpl 1/ NRH3150 3,15 tn 1 kpl 1/ NRH5300 5,3 tn 1 kpl 1/ NRH tn 1 kpl 1/ NRH tn 1 kpl 1/ PYLPYRÄT kromi/nylon Tuote no. inevahvuus Pituus Kpl IP585 5 mm 60 mm 1 kpl 1/ IP586 6 mm 63 mm 1 kpl 1/ IP587 8 mm 87 mm 1 kpl 1/ Koko Kpl IP977 M8 1 kpl 1/ Koko Kpl LEK516 5/16 1 kpl 1/ LEK38 3/8 1 kpl 1/ LEK12 1/2 1 kpl 1/ LEK58 5/8 1 kpl 1/ Koko Kpl LEK516H 5/16 1 kpl 1/ LEK38H 3/8 1 kpl 1/ LEK12H 1/2 1 kpl 1/ LEK58H 5/8 1 kpl 1/ /

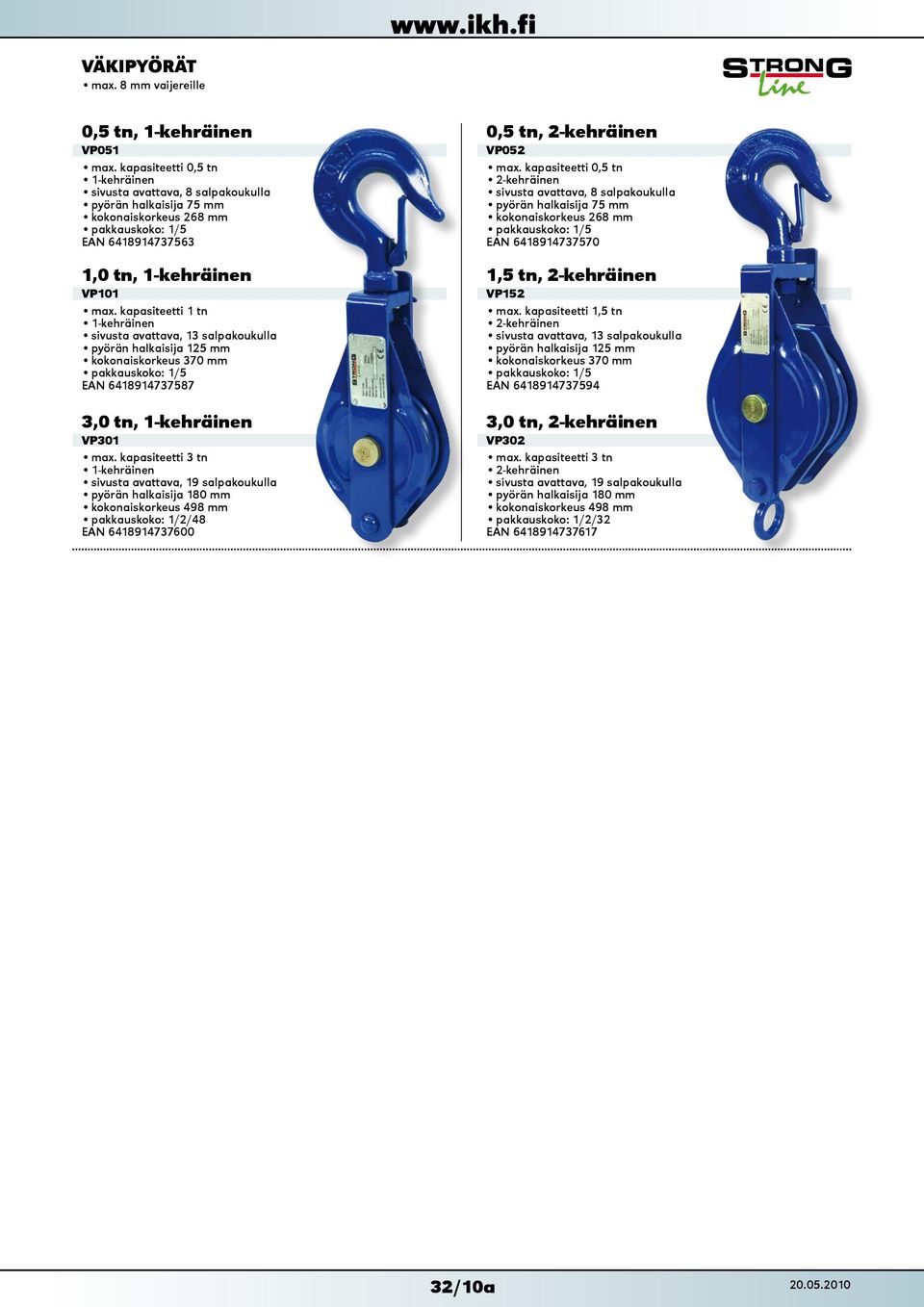

15 VÄKIPYÖRÄT max. 8 mm vaijereille 0,5 tn, 1-kehräinen VP051 max. kapasiteetti 0,5 tn 1-kehräinen sivusta avattava, 8 salpakoukulla pyörän halkaisija 75 mm kokonaiskorkeus 268 mm / ,0 tn, 1-kehräinen VP101 max. kapasiteetti 1 tn 1-kehräinen sivusta avattava, 13 salpakoukulla pyörän halkaisija 125 mm kokonaiskorkeus 370 mm / ,0 tn, 1-kehräinen VP301 max. kapasiteetti 3 tn 1-kehräinen sivusta avattava, 19 salpakoukulla pyörän halkaisija 180 mm kokonaiskorkeus 498 mm /2/ ,5 tn, 2-kehräinen VP052 max. kapasiteetti 0,5 tn 2-kehräinen sivusta avattava, 8 salpakoukulla pyörän halkaisija 75 mm kokonaiskorkeus 268 mm / ,5 tn, 2-kehräinen VP152 max. kapasiteetti 1,5 tn 2-kehräinen sivusta avattava, 13 salpakoukulla pyörän halkaisija 125 mm kokonaiskorkeus 370 mm / ,0 tn, 2-kehräinen VP302 max. kapasiteetti 3 tn 2-kehräinen sivusta avattava, 19 salpakoukulla pyörän halkaisija 180 mm kokonaiskorkeus 498 mm /2/ /10a

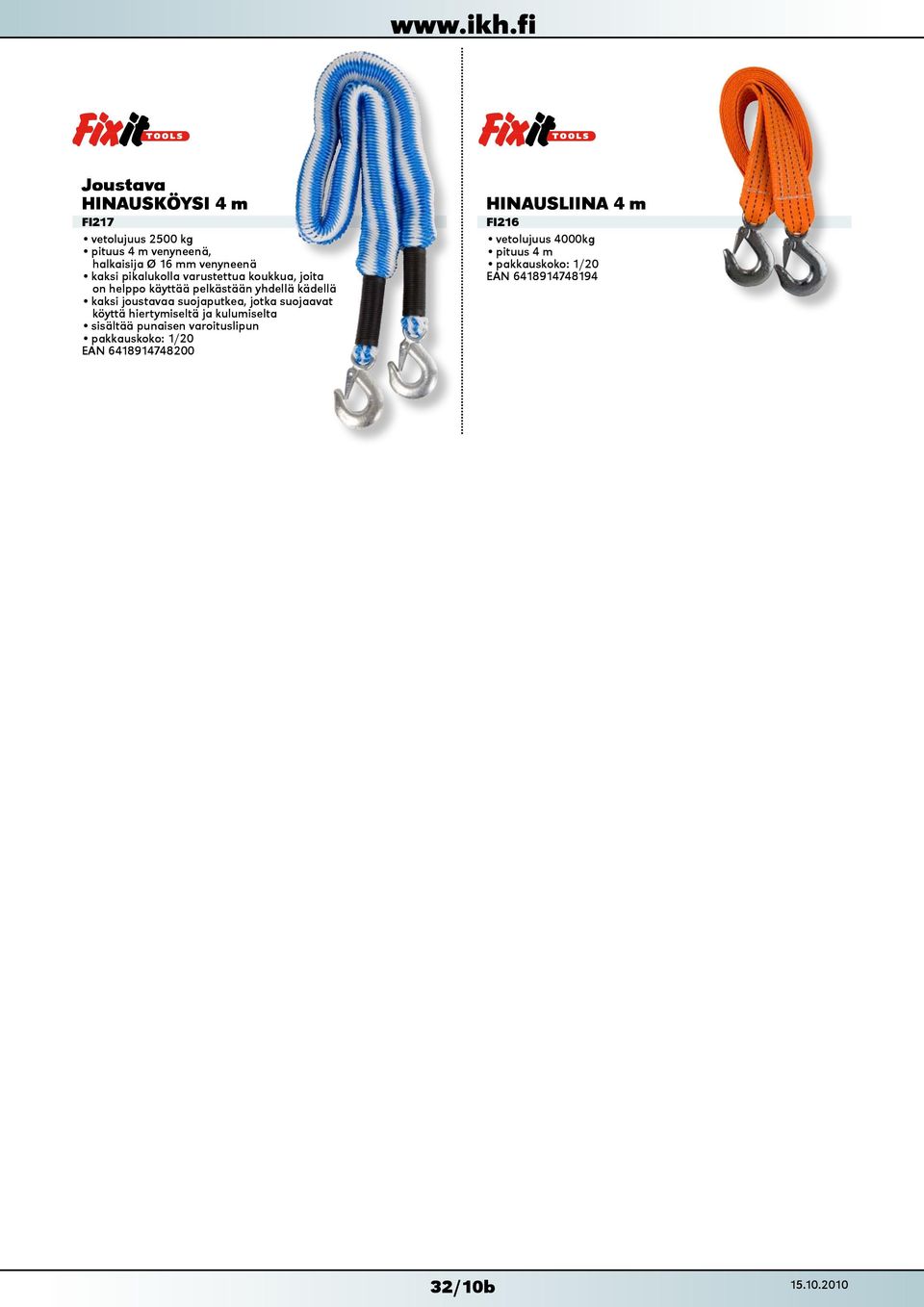

16 Joustava HINUSKÖYSI 4 m FI217 vetolujuus 2500 kg pituus 4 m venyneenä, halkaisija Ø 16 mm venyneenä kaksi pikalukolla varustettua koukkua, joita on helppo käyttää pelkästään yhdellä kädellä kaksi joustavaa suojaputkea, jotka suojaavat köyttä hiertymiseltä ja kulumiselta sisältää punaisen varoituslipun / HINUSLIIN 4 m FI216 vetolujuus 4000kg pituus 4 m / /10b

17 VNTTIKIRISTIMET 2 materiaali: ruostumaton teräs 2/ ISI 304 Koko Kpl IP kpl 1/ IP kpl 1/ IP kpl 1/ VNTTIKIRISTIMET 2 materiaali: ruostumaton teräs 2/ ISI 304 Koko Kpl IP kpl 1/ IP kpl 1/ IP kpl 1/ VNTTIKIRISTIMET Koko Kg koko V1640 M 6 x / V1641 M 8 x / V1642 M 10 x / V1643 M 12 x / V1649 M 16 x / V1649 M 20 x / VNTTIKIRISTIMET Hampurimalli teräsköyden kiristämiseen kuormansidonnassa säätö-/kiristysvara n. 250 mm turvakerroin 1:4 /10 HV20 Koko mm teräsköydelle 3250 kg kg mm teräsköydelle 5000 kg kg VNTTIKIRISTIN lyhyt räikkämalli /2 Soveltuu Murto- ketjukoolle lujuus V1638 5/16 (6-8 mm) 3500 kg VNTTIKIRISTIMET räikkämalli pakkauskoko: 2 Soveltuu ketjukoolle Murtolujuus V1636 3/8 (8-10 mm) 8600 kg V1637 1/2 (10-13 mm) kg V1639 5/8 (13-16 mm) kg VNTTIKIRISTIN KETJULL 3,5 m SKV10035 sidontaketju kiristimellä ketju 10 mm / 3,5 m nimellislujuus 9000 kg (L 6300 kg) / JUONTOKETJU 2 m SK1007 ketju 8 mm piikin pituus 250 mm pituus 2 m luokka 8 murtolujuus 8000 kg HV13 Työkuorma Murtolujuus HINUS/SIDONT- KETJUT 5 m salpakoukut 8 luokan komponentit inevahv. Nimellis lujuus Veto-/ murtoluj. koko SK mm 3200 kg (L 2250 kg) 4480 kg 1/4/ SK mm 5700 kg (L 4000 kg) 8000 kg 1/2/ SK mm 9000 kg (L 6300 kg) kg 1/4/ SK mm kg (L kg) kg /

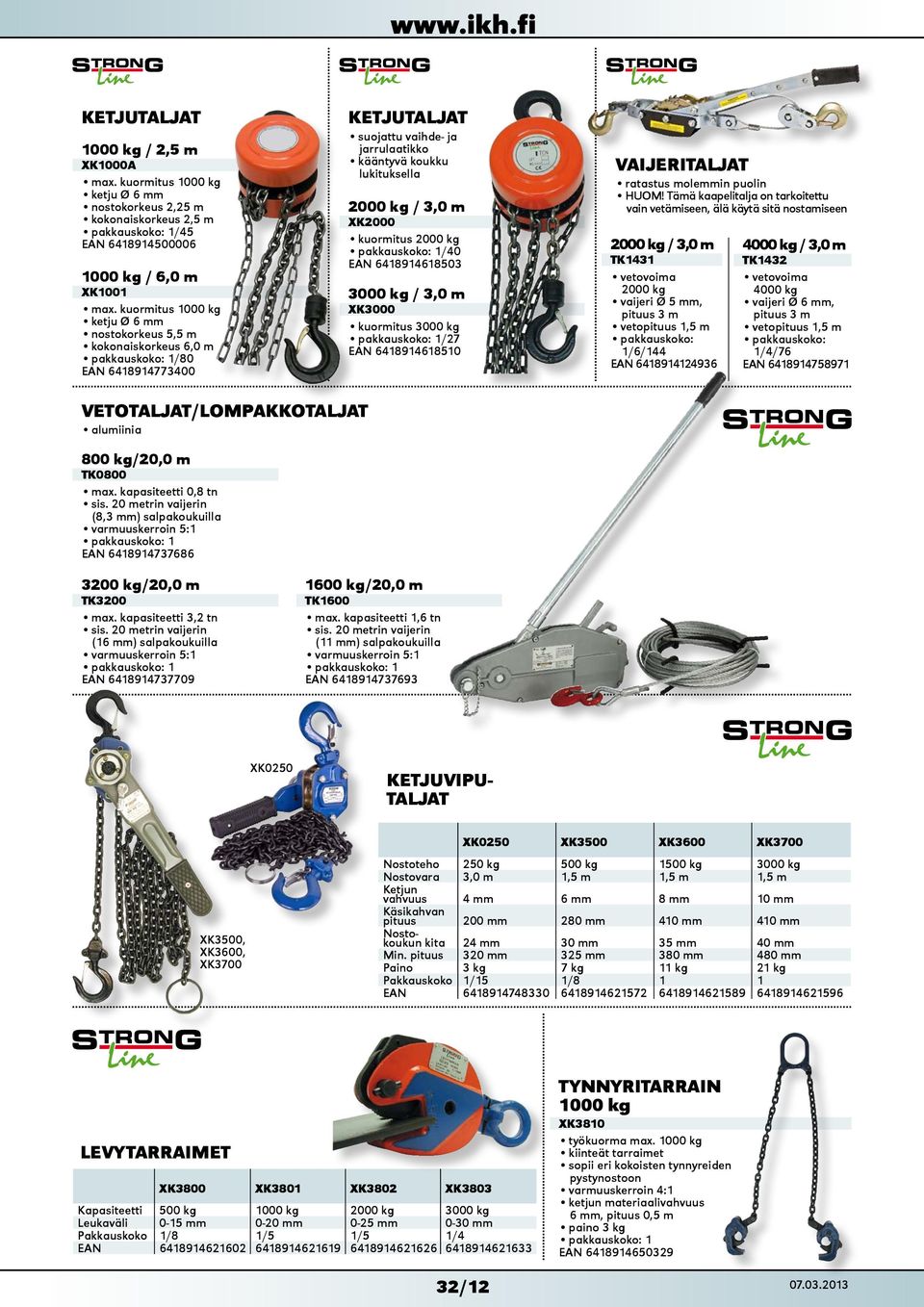

18 KETJUTLJT 1000 kg / 2,5 m XK1000 max. kuormitus 1000 kg ketju Ø 6 mm nostokorkeus 2,25 m kokonaiskorkeus 2,5 m / kg / 6,0 m XK1001 max. kuormitus 1000 kg ketju Ø 6 mm nostokorkeus 5,5 m kokonaiskorkeus 6,0 m / KETJUTLJT suojattu vaihde- ja jarrulaatikko kääntyvä koukku lukituksella 2000 kg / 3,0 m XK2000 kuormitus 2000 kg / kg / 3,0 m XK3000 kuormitus 3000 kg / VIJERITLJT ratastus molemmin puolin HUOM! Tämä kaapelitalja on tarkoitettu vain vetämiseen, älä käytä sitä nostamiseen 2000 kg / 3,0 m TK1431 vetovoima 2000 kg vaijeri Ø 5 mm, pituus 3 m vetopituus 1,5 m pakkauskoko: 1/6/ kg / 3,0 m TK1432 vetovoima 4000 kg vaijeri Ø 6 mm, pituus 3 m vetopituus 1,5 m pakkauskoko: 1/4/ VETOTLJT/LOMPKKOTLJT alumiinia 800 kg/20,0 m TK0800 max. kapasiteetti 0,8 tn sis. 20 metrin vaijerin (8,3 mm) salpakoukuilla varmuuskerroin 5: kg/20,0 m TK3200 max. kapasiteetti 3,2 tn sis. 20 metrin vaijerin (16 mm) salpakoukuilla varmuuskerroin 5: kg/20,0 m TK1600 max. kapasiteetti 1,6 tn sis. 20 metrin vaijerin (11 mm) salpakoukuilla varmuuskerroin 5: XK0250 KETJUVIPU- TLJT XK3500, XK3600, XK3700 XK0250 XK3500 XK3600 XK3700 Nostoteho 250 kg 500 kg 1500 kg 3000 kg Nostovara 3,0 m 1,5 m 1,5 m 1,5 m Ketjun vahvuus 4 mm 6 mm 8 mm 10 mm Käsikahvan pituus 200 mm 280 mm 410 mm 410 mm Nostokoukun kita 24 mm 30 mm 35 mm 40 mm Min. pituus 320 mm 325 mm 380 mm 480 mm Paino 3 kg 7 kg 11 kg 21 kg 1/15 1/ LEVYTRRIMET XK3800 XK3801 XK3802 XK3803 Kapasiteetti 500 kg 1000 kg 2000 kg 3000 kg Leukaväli 0-15 mm 0-20 mm 0-25 mm 0-30 mm 1/8 1/5 1/5 1/ TYNNYRITRRIN 1000 kg XK3810 työkuorma max kg kiinteät tarraimet sopii eri kokoisten tynnyreiden pystynostoon varmuuskerroin 4:1 ketjun materiaalivahvuus 6 mm, pituus 0,5 m paino 3 kg /

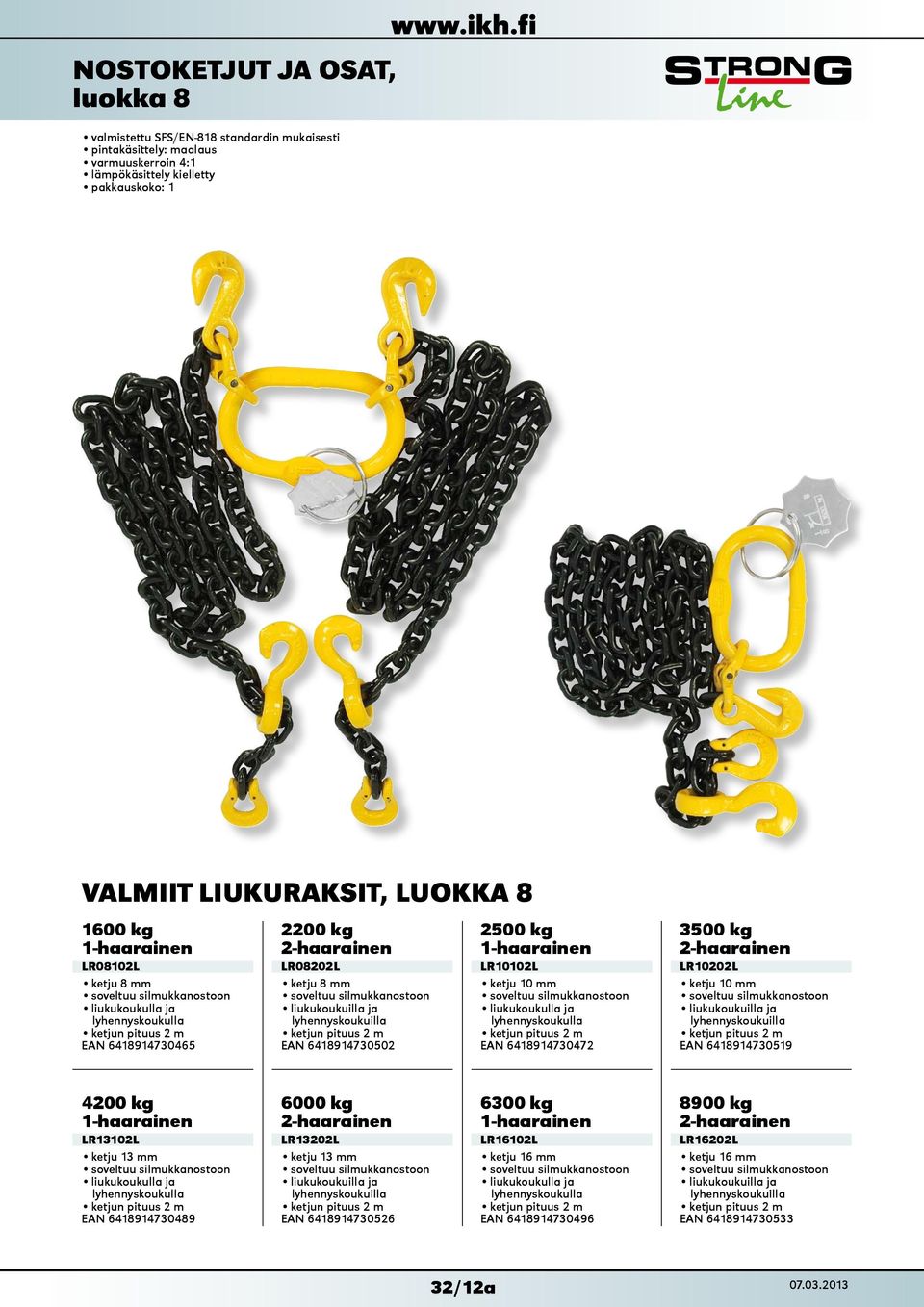

19 NOSTOKETJUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty VLMIIT LIUKURKSIT, LUOKK kg 1-haarainen LR08102L ketju 8 mm soveltuu silmukkanostoon liukukoukulla ja lyhennyskoukulla ketjun pituus 2 m kg 2-haarainen LR08202L ketju 8 mm soveltuu silmukkanostoon liukukoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kg 1-haarainen LR10102L ketju 10 mm soveltuu silmukkanostoon liukukoukulla ja lyhennyskoukulla ketjun pituus 2 m kg 2-haarainen LR10202L ketju 10 mm soveltuu silmukkanostoon liukukoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kg 1-haarainen LR13102L ketju 13 mm soveltuu silmukkanostoon liukukoukulla ja lyhennyskoukulla ketjun pituus 2 m kg 2-haarainen LR13202L ketju 13 mm soveltuu silmukkanostoon liukukoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kg 1-haarainen LR16102L ketju 16 mm soveltuu silmukkanostoon liukukoukulla ja lyhennyskoukulla ketjun pituus 2 m kg 2-haarainen LR16202L ketju 16 mm soveltuu silmukkanostoon liukukoukuilla ja lyhennyskoukuilla ketjun pituus 2 m /12a 23/

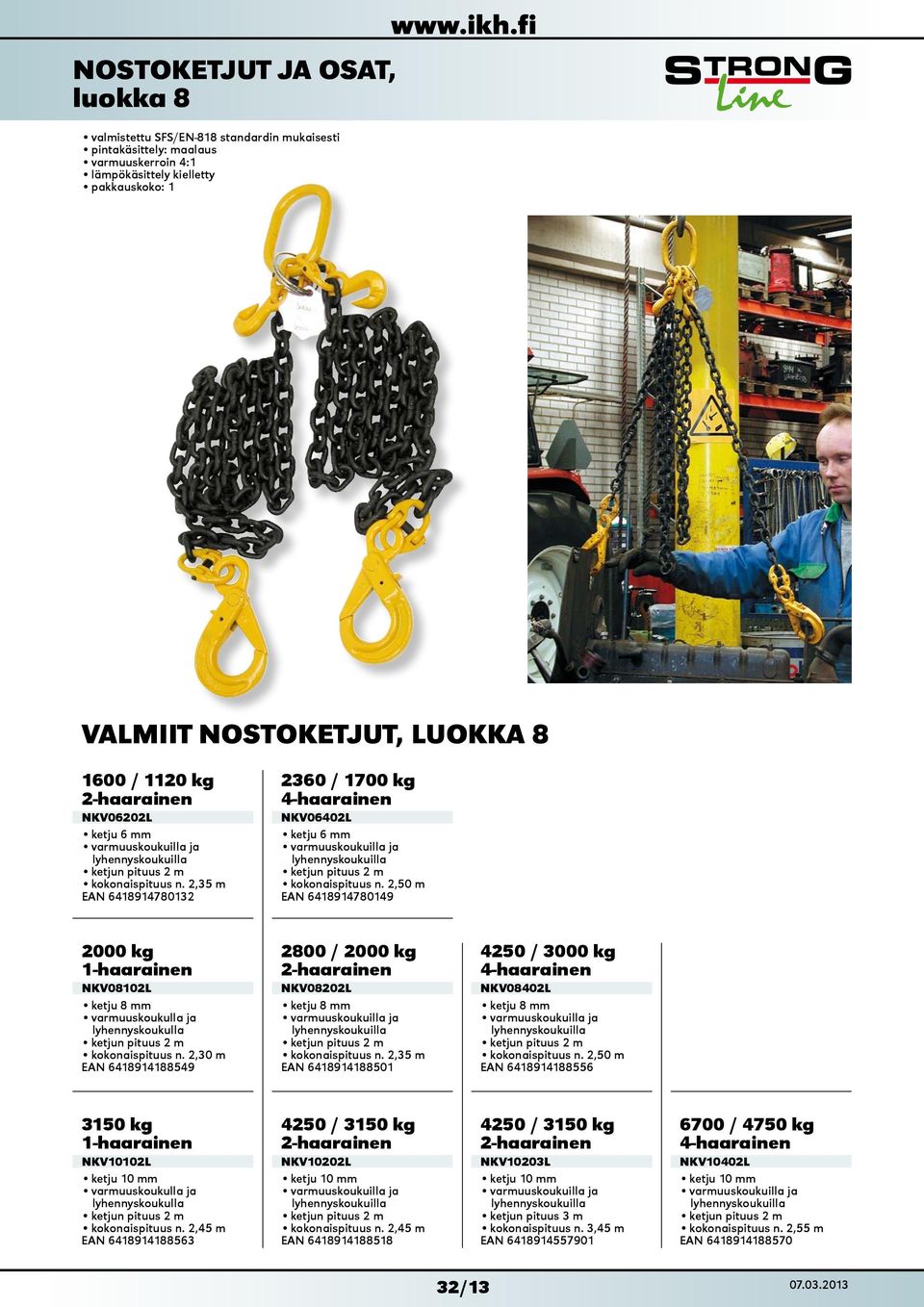

20 NOSTOKETJUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty VLMIIT NOSTOKETJUT, LUOKK / 1120 kg 2-haarainen NKV06202L ketju 6 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,35 m / 1700 kg 4-haarainen NKV06402L ketju 6 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,50 m kg 1-haarainen NKV08102L ketju 8 mm varmuuskoukulla ja lyhennyskoukulla ketjun pituus 2 m kokonaispituus n. 2,30 m / 2000 kg 2-haarainen NKV08202L ketju 8 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,35 m / 3000 kg 4-haarainen NKV08402L ketju 8 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,50 m kg 1-haarainen NKV10102L ketju 10 mm varmuuskoukulla ja lyhennyskoukulla ketjun pituus 2 m kokonaispituus n. 2,45 m / 3150 kg 2-haarainen NKV10202L ketju 10 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,45 m / 3150 kg 2-haarainen NKV10203L ketju 10 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 3 m kokonaispituus n. 3,45 m / 4750 kg 4-haarainen NKV10402L ketju 10 mm varmuuskoukuilla ja lyhennyskoukuilla ketjun pituus 2 m kokonaispituus n. 2,55 m /13 32/

21 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus lämpökäsittely kielletty NOSTOKETJUT standardin SFS/EN mukaiset lyhytlenkkiset, laatuluokka 8-ketjut lenkit merkitty metrin välein numerolla 8 varmuuskerroin 4:1 2 1 Kuorma 1 2 Paino NK610 1,0 tn 18 mm 10,0 mm 6 mm 0,80 kg/m / NK716 1,6 tn 21 mm 10,0 mm 7 mm 1,10 kg/m / NK820 2,0 tn 24 mm 11,4 mm 8 mm 1,40 kg/m / NK1032 3,2 tn 30 mm 15,0 mm 10 mm 2,20 kg/m / NK1350 5,0 tn 39 mm 19,0 mm 13 mm 3,80 kg/m / NK1680 8,0 tn 48 mm 20,0 mm 16 mm 5,63 kg/m NK ,5 tn 60 mm 25,0 mm 20 mm 8,60 kg/m LIITOSLENKIT lyhytlenkkisten luokka 8 ketjujen liittämiseen erilaisiin nostorenkaisiin ja koukkuihin G E Ketjulle Kuorma G E Paino LL568 5/6 mm 1,0 tn 42 mm 15 mm 8 mm 19 mm 0,07 kg 1/ LL788 7/8 mm 2,0 tn 58 mm 20,5 mm 9 mm 26 mm 0,13 kg 1/ LL mm 3,2 tn 68 mm 25,5 mm 12 mm 30 mm 0,28 kg 1/ LL mm 5,0 tn 86 mm 28,5 mm 16,5 mm 39 mm 0,62 kg 1/ LL mm 8,0 tn 102 mm 36,3 mm 19,8 mm 45 mm 1,20 kg 1/ LL mm 12,5 tn 121 mm 44,0 mm 24 mm 51 mm 1,90 kg 1/ RKSILIITTIMET lyhytlenkkisten luokka 8-ketjujen liittämiseen nostoliinoihin ja päällysterakseihin E Ketjulle Kuorma G E W Paino PRL788 7/8 mm 2,0 tn 64 mm 17 mm 9 mm 21 mm 40 mm 0,3 kg 1/ PRL mm 3,2 tn 81 mm 23 mm 11 mm 31 mm 40 mm 0,5 kg 1/ PRL mm 5,3 tn 90 mm 26 mm 17 mm 33 mm 53 mm 1,1 kg G W D NOSTORENKT vakiokokoiset nostorenkaat ketjuyhdistelmiin valmistettu DIN5688 standardin mukaisesti varmuuskerroin 4:1 Ketju 1-haara Ketju 2-haara Kuorma D Paino NR1T2 6 mm 6 mm 1,6 tn 110 mm 60 mm 13 mm 0,40 kg 1/ NR2T5 7/8 mm 7 mm 2,0 tn 110 mm 60 mm 16 mm 0,54 kg 1/ NR3T5 10 mm 8 mm 3,15 tn 135 mm 75 mm 18 mm 0,79 kg 1/ NR5T 13 mm 10 mm 5,3 tn 160 mm 90 mm 22 mm 1,44 kg 1/ NR8T5 16 mm 13 mm 8,0 tn 177 mm 100 mm 26 mm 2,25 kg 1/ NR mm 16 mm 10,0 tn 200 mm 110 mm 32 mm 3,94 kg NR mm 20 mm 17,0 tn 300 mm 160 mm 40 mm 9,00 kg NOSTORENKT LISÄRENKILL 3- ja 4-haaraisten nostoketjuyhdistelmien kokoamiseen valmistettu DIN5688 standardin mukaisesti varmuuskerroin 4: ketju Kuorma mm 1 mm 2 mm 3 mm 4 mm Paino 3/4-haara kg koko NRL568 6 mm 2,36 tn , NRL788 7/8 mm 4,25 tn , NRL mm 6,7 tn , NRL mm 11,2 tn , NRL mm 17,0 tn , NRL mm 26,5 tn , /14 32/

22 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty P D T K OMEGLIITTIMET soveltuu nostolenkiksi tai esim. käytettäväksi liukukoukkujen vastakappaleena LIK108 - LIK788 liukurakseissa Ketjulle Kuorma P mm K mm T mm D mm Paino koko OL788 7/8 mm 2,0 tn ,0 0,19 kg 1/ OL mm 3,2 tn ,5 0,31 kg 1/ OL mm 5,3 tn ,0 0,63 kg OL mm 8,0 tn ,0 1,15 kg P LYHENNYSKYNNET kiinnitys nostoketjun rengaspäähän liitoslenkillä käytetään ketjuhaaran lyhentämiseen F Ketjulle Kuorma mm mm mm F mm P mm Paino koko LYK068 6 mm 1,12 tn 7,0 7,0 8, ,31 kg 1/ LYK788 7/8 mm 2,0 tn 9,0 8,5 10, ,38 kg 1/ LYK mm 3,2 tn 12,5 12,0 15, ,97 kg 1/ LYK mm 5,3 tn 16,5 16,0 19, ,92 kg LYK mm 8,0 tn 20,5 21,0 20, ,90 kg LIUKUKOUKUT soveltuu käytettäväksi esim. silmukkanostovöiden kanssa ja omegaliittimien OL108 - OL788 vastakappaleena K Ketjulle Kuorma K Paino koko LIK788 7/8 mm 2,0 tn 30 mm 91 mm 16 mm 0,36 kg 1/ LIK mm 3,2 tn 38 mm 115 mm 20 mm 0,73 kg LIK mm 5,3 tn 51 mm 145 mm 27 mm 1,40 kg D VLIMOKOUKUT K P H Ketjulle Kuorma mm D mm P mm H mm K mm Paino koko VK788 7/8 mm 2,0 tn 16, ,5 31, ,09 kg VK mm 3,2 tn 19, ,0 33, ,95 kg VK mm 5,3 tn 25, ,0 44, ,22 kg VK mm 8,0 tn 31, ,0 51, ,26 kg /14a 23/

23 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty LYHENNYSKOUKUT 2 PERUSMLLI (rengaspää) kiinnitys nostokoukun rengaspäähän liitoslenkillä käytetään ketjuhaaran lyhentämiseen D 1 Ketjulle Kuorma 1 2 D Paino koko LK568 5/6 mm 1,0 tn 50 mm 13,5 mm 8 mm 8,0 mm 0,15 kg 1/ LK788 7/5 mm 2,0 tn 58 mm 16,5 mm 10 mm 10,3 mm 0,27 kg 1/ LK mm 3,2 tn 77 mm 20,0 mm 14 mm 12,5 mm 0,70 kg 1/ LK mm 5,0 tn 99 mm 25,0 mm 17 mm 16,5 mm 1,36 kg 1/ LK mm 8,0 tn 127 mm 29,0 mm 19 mm 18,0 mm 2,30 kg 1/ LK mm 12,5 tn 127 mm 35,0 mm 25 mm 22,0 mm 4,00 kg 1/ HRUKKLIITTIMELLÄ (haarukkapää) nostoketju liitetään suoraan haarukkapäiseen koukkuun ilman liitoslenkkiä käytetään ketjuhaaran lyhentämiseen D Ketjulle Kuorma D Paino koko LKH788 7/8 mm 2,0 tn 54,0 mm 10 mm 10,8 mm 0,32 kg 1/ LKH mm 3,2 tn 75,5 mm 12 mm 12,5 mm 0,78 kg LKH mm 5,0 tn 92,0 mm 14 mm 15,5 mm 1,75 kg LKH mm 8,0 tn 102 mm 19 mm 19,0 mm 2,30 kg 1/ LKH mm 12,5 tn 117 mm 22 mm 23,0 mm 4,20 kg KOUKUT ILMN SLP D PERUSMLLI (rengaspää) Ketjulle Kuorma D Paino koko K788 7/8 mm 2,0 tn 97 mm 24 mm 25 mm 35 mm 0,41 kg 1/ K mm 3,2 tn 119 mm 34 mm 38 mm 34 mm 1,03 kg 1/ K mm 5,0 tn 150 mm 43 mm 42 mm 44 mm 2,34 kg 1/ K mm 8,0 tn 180 mm 49 mm 49 mm 54 mm 3,13 kg 1/ K mm 12,5 tn 225 mm 60 mm 62 mm 63 mm 6,40 kg 1/ HRUKKLIITTIMELLÄ (haarukkapää) nostoketju liitetään suoraan koukkuun ilman liitoslenkkiä D Ketjulle Kuorma D Paino koko KH788 7/8 mm 2,0 tn 85 mm 34 mm 9,5 mm 28,0 mm 0,60 kg 1/ KH mm 3,2 tn 100 mm 36 mm 12,5 mm 38,0 mm 1,00 kg 1/ KH mm 5,0 tn 127 mm 45 mm 17,0 mm 47,5 mm 1,86 kg 1/ KH mm 8,0 tn 149 mm 52 mm 22,0 mm 57,0 mm 3,70 kg 1/ KH mm 12,5 tn 185 mm 61 mm 26,0 mm 63,0 mm 6,04 kg 1/ NOSTOKOUKUT J OST, luokka 7 pintakäsittely: maalaus varmuuskerroin 4:1 SUURSÄKIN NOSTOKOUKKU Kuorma L O R Paino koko K ,0 tn 246 mm 34,9 mm 50,8 mm 71,4 mm 15,8 mm 2,84 kg 1/ /15 32/15

24 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty SLPKOUKUT jousikuormitteinen varmuussalpa P NOSTOLIINKOUKKU salpakoukku nostoliinoille ja päällysterakseille, tasaiset ja leveät pinnat estävät kulumista Liinan max. leveys Kuorma W P Paino koko NLK54 54 mm 1,6 tn 54 mm 10 mm 58 mm 30 mm 1,21 kg NLK82 82 mm 2,75 tn 82 mm 20 mm 77 mm 36 mm 2,30 kg W PERUSMLLI (rengaspää) D Ketjulle Kuorma D Paino koko SK568 5/6 mm 1,2 tn 78,5 mm 20 mm 20,0 mm 25,5 mm 0,30 kg 1/ SK788 7/8 mm 2,0 tn 97 mm 24 mm 25,0 mm 30,0 mm 0,40 kg 1/ SK mm 3,2 tn 118 mm 32 mm 37,5 mm 32,0 mm 1,00 kg 1/ SK mm 5,0 tn 153 mm 42 mm 43,0 mm 40,0 mm 2,30 kg 1/ SK mm 8,0 tn 180 mm 45 mm 49,0 mm 54,0 mm 3,17 kg 1/ SK mm 12,5 tn 225 mm 53 mm 61,0 mm 64,0 mm 6,44 kg 1/ D 1 HRUKKLIITTIMELLÄ (haarukkapää) nostoketju liitetään suoraan koukkuun ilman liitoslenkkiä Ketjulle Kuorma D Paino koko SKH788 7/8 mm 2,0 tn 84,0 mm 33 mm 10 mm 25 mm 0,60 kg 1/ SKH mm 3,2 tn 104,0 mm 35 mm 12 mm 34 mm 1,00 kg 1/ SKH mm 5,0 tn 128,0 mm 42 mm 16 mm 44 mm 1,80 kg 1/ SKH mm 8,0 tn 150,0 mm 54 mm 21 mm 57 mm 3,71 kg 1/ SKH mm 12,5 tn 185,0 mm 59 mm 25 mm 66 mm 6,05 kg 1/ PYÖRIVÄLLÄ RENKLL pyörivä rengas mahdollistaa koukun pyörimisen 1 D Ketjulle Kuorma D Paino koko SKL788 7/8 mm 2,0 tn 152 mm 191 mm 45 mm 15,0 mm 25 mm 1,10 kg SKL mm 3,2 tn 160 mm 204 mm 44 mm 15,5 mm 28 mm 1,20 kg 1/ SKL mm 5,0 tn 188 mm 242 mm 49 mm 18,0 mm 37 mm 2,20 kg 1/ Perusmalli (rengaspää) Haarukkaliittimellä (haarukkapää) Pyörivällä renkaalla KORJUSSRJT SLPKOUKKUIHIN Koukkuun Nimike SK568KS SK568, SKH568 Korjaussarja 5/6-8 mm, jousi, kieli ja tappi SK788KS SK788 Korjaussarja 7/8-8 mm, jousi, kieli ja tappi SK108KS SK108, SKH108 Korjaussarja 10-8 mm, jousi, kieli ja tappi SK138KS SK138 Korjaussarja 13-8 mm, jousi, kieli ja tappi SK138KSH SKH138 Korjaussarja 13-8 mm, jousi, kieli ja tappi SK788KSH SKH788 Korjaussarja 7/8-8 mm, jousi, kieli ja tappi SKH168KS SKH168 Korjaussarja 16 mm, jousi, kieli ja tappi SKH208KS SKH208 Korjaussarja 20 mm, jousi, kieli ja tappi /16 32/16

25 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus varmuuskerroin 4:1 lämpökäsittely kielletty UTOMTTISESTI LUKITTUVT VRMUUSKOUKUT koukku lukkiutuu automaattisesti, kun nosto alkaa PERUSMLLI (rengaspää) D Ketjulle Kuorma D Paino koko VK568 6 mm 1,12 tn 110 mm 20 mm 22,0 mm 28 mm 0,50 kg 1/ VK788 7/8 mm 2,0 tn 132 mm 26 mm 25,0 mm 34 mm 0,80 kg 1/ VK mm 3,2 tn 163 mm 30 mm 32,0 mm 44 mm 1,50 kg 1/ VK mm 5,0 tn 206 mm 39 mm 40,5 mm 54 mm 3,00 kg 1/ VK mm 8,0 tn 250 mm 54 mm 53,0 mm 72 mm 5,69 kg 1/ VK mm 12,5 tn 270 mm 58 mm 60,0 mm 88 mm 7,15 kg HRUKKLIITTIMELLÄ (haarukkapää) nostoketju liitetään suoraan koukkuun ilman liitoslenkkiä D Ketjulle Kuorma D Paino koko VKH788 7/8 mm 2,0 tn 115 mm 26 mm 10,0 mm 34 mm 0,80 kg 1/ VKH mm 3,2 tn 139 mm 31 mm 11,5 mm 44 mm 1,50 kg 1/ VKH mm 5,0 tn 180 mm 40 mm 14,5 mm 52 mm 3,00 kg 1/ VKH mm 8,0 tn 220 mm 54 mm 18,0 mm 82 mm 5,60 kg 1/ VKH mm 12,5 tn 228 mm 58 mm 26,0 mm 88 mm 6,50 kg E PYÖRIVÄLLÄ RENKLL pyörivä rengas mahdollistaa koukun pyörimisen D Ketjulle Kuorma D E Paino koko VKL788 7/8 mm 2,0 tn 184 mm 26 mm 34 mm 35 mm 26 mm 1,20 kg 1/ VKL mm 3,2 tn 221 mm 30 mm 42 mm 44 mm 36 mm 2,00 kg 1/ VKL mm 5,0 tn 264 mm 40 mm 49 mm 53 mm 41 mm 3,60 kg 1/ VKL mm 8,0 tn 315 mm 52 mm 57 mm 80 mm 51 mm 5,80 kg 1/ VKL mm 12,5 tn 350 mm 59 mm 71 mm 98 mm 62 mm 7,00 kg 1/ Perusmalli (rengaspää) Haarukkaliittimellä (haarukkapää) Pyörivällä renkaalla KORJUSSRJT VRMUUSKOUKKUIHIN Koukkuun Nimike VK568KS VK568, VKH568 Korjaussarja 6-8 mm, jousi, kieli ja tappi VK788KS VK788, VKH788 Korjaussarja 7/8-8 mm, jousi, kieli ja tappi VK108KS VK108 Korjaussarja 10-8 mm, jousi, kieli ja tappi VK108KSH VKH108 Korjaussarja 10-8 mm, jousi, kieli ja tappi VK138KS VK138, VKH138 Korjaussarja 13-8 mm, jousi, kieli ja tappi VK168KS VK168 Korjaussarja 16 mm, jousi, kieli ja tappi VK208KS VK208 Korjaussarja 20 mm, jousi, kieli ja tappi VKL788KS VKL788 Korjaussarja 7/8-8 mm, jousi, kieli ja tappi VKL108KS VKL108 Korjaussarja 10-8 mm, jousi, kieli ja tappi VKL138KS VKL138 Korjaussarja 13-8 mm, jousi, kieli ja tappi VKL168KS VKL168 Korjaussarja 16 mm, jousi, kieli ja tappi VKL208KS VKL208 Korjaussarja 20 mm, jousi, kieli ja tappi /17 32/

26 NOSTOKOUKUT J OST, luokka 8 valmistettu SFS/EN-818 standardin mukaisesti pintakäsittely: maalaus lämpökäsittely kielletty D D SKKELIT (D-malli) sakkelissa turvasokka joka estää aukeamisen varmuuskerroin 4:1 Kuorma D SK788 2,0 tn 32 mm 16 mm 8 mm SK108 3,15 tn 40 mm 20 mm 10 mm 1/ SK138 5,3 tn 48 mm 25 mm 12 mm SKKELIT (SE pussimalli) pintakäsittely kuumasinkitys varmuuskerroin 5:1 Tappi Kuorma D Paino koko SK03P 6 mm 0,33 tn 22 mm 16 mm 10 mm 5 mm 0,02 kg 1/ SK05P 8 mm 0,5 tn 29 mm 20 mm 12 mm 6 mm 0,06 kg 1/ SK07P 10 mm 0,7 tn 32 mm 20 mm 13 mm 8 mm 0,11 kg 1/ SK10P 11 mm 1,0 tn 36 mm 26 mm 16 mm 10 mm 0,15 kg 1/ SK15P 13 mm 1,5 tn 43 mm 28 mm 18 mm 11 mm 0,21 kg 1/ SK20P 16 mm 2,0 tn 51 mm 32 mm 22 mm 13 mm 0,4 kg 1/ SK32P 19 mm 3,25 tn 64 mm 42 mm 27 mm 16 mm 0,7 kg 1/ SK47P 22 mm 4,75 tn 76 mm 50 mm 31 mm 19 mm 1,1 kg 1/ SK65P 25 mm 6,5 tn 83 mm 58 mm 36 mm 22 mm 1,6 kg 1/ NOSTOSILMUKKRUUVIT laakeroitu Kierre Kierteen pituus Kuorma V1712 M12 17,5 mm 0,5 tn V1716 M16 20 mm 1,25 tn 1/ V1720 M20 30 mm 2,0 tn 1/ V1724 M24 30 mm 3,2 tn 1/ V1736 M36 50 mm 10,0 tn 1/ D KIVINKONEKOUKUT hitsattavissa esim. kaivinkoneiden ja etukuormaajien kauhoihin, työkoneisiin ja ajoneuvoihin varmuuskerroin 4:1 Kuorma D Paino koko KORJUSSRJ sisältää salvan, tapin ja jousen KK ,0 tn 91 mm 25 mm 80 mm 27 mm 0,8 kg 1/ KK KK ,0 tn 105 mm 31 mm 110 mm 29 mm 1,2 kg 1/ KK KK ,0 tn 133 mm 45 mm 162 mm 33 mm 2,5 kg 1/ KK KK ,0 tn 136 mm 51 mm 168 mm 33 mm 3,3 kg 1/ KK KK ,0 tn 169 mm 56 mm 205 mm 46 mm 5,2 kg 1/ KK KIVONRENGS- TRRIMET betonikaivonrenkaille, (normaalimallille ilman kumitiivistettä) varmuuskerroin 4:1 Kuorma Haarat Tartuntaväli Paino KRT2H 2,0 tn 2 kpl mm 32 kg KRT3H 3,0 tn 3 kpl mm 45 kg /18 32/

27 NOSTOPUVÄLINEIDEN KÄYTTÖ- J HUOLTO-OHJEET YLEISET TURVLLISUUSOHJEET Lue nämä käyttö- ja huolto-ohjeet huolellisesti ennen nostoapuvälineen käyttöä ja noudata kaikkia annettuja ohjeita. Varmista, että nostovälineesi on tarkastettu ja että tarkastus on voimassa. Säilytä ja huolehdi vaatimustenmukaisuusvakuutuksista ja tarkastuspöytäkirjoista asianmukaisella tavalla. Nostotöitä saa suorittaa ainoastaan nostovälineisiin hyvin perehtynyt henkilö. Älä koskaan käytä nostovälinettä, josta puuttuu suurimman sallitun kuorman merkintä tai sitä ei ole asianmukaisesti tarkastettu ajallaan. Tarkista nostovälineiden kunto huolellisesti ennen jokaista käyttökertaa. Älä koskaan käytä vaurioitunutta tai viallista nostovälinettä. Vaurioitunut nostoapuväline on poistettava välittömästi käytöstä. Tarkista ennen nostoa käyttämäsi nostovälineen sopivuus nostettavalle taakalle. Älä koskaan ylitä valmistajan ilmoittamaa nostovälineen suurinta kuormaa. Nostotilanteessa tulee käyttää aina äärimmäistä huolellisuutta ja varovaisuutta. Pidä sivulliset riittävän etäällä laitteesta ja kuormasta noston aikana. Seiso aina tasaisella alustalla ja vakaassa asennossa, ettet horjahda taakkaa vasten. Älä koskaan mene nostettavan taakan alle. Nosta taakkaa sen oikeasta painopisteestä hitaasti kiihdyttäen ja äkkinäisiä liikkeitä välttäen. Mikäli joudut ohjaamaan nostettavaa taakkaa noston aikana, pidä kädet taakan yläpuolella, älä koskaan taakan alapuolella. Laske taakka alustalle siten, että saat otettua nostovälineen pois vahingoittamatta sitä. Nostovälineitä ei saa solmia. Nostovälineitä ei saa korjata kuumentamalla tai muutoinkaan altistaa korkeille lämpötiloille. Nostotarvikkeita ei ole suunniteltu henkilönostoihin. Pidä hyvää huolta nostovälineistä. Tarkista, puhdista, huolla ja säilytä ne asianmukaisesti. Käytöstä poistetut nostovälineet tulee tehdä käyttökelvottomiksi asianmukaisella tavalla. NOSTOVYÖT (SV ) J PÄÄLLYSTERKSIT (SR ) Varmuuskerroin 7:1 Käyttölämpötila-alue (100% polyesteri) tai (polypropeeni). Tarkista nostoapuvälineen kunto huolellisesti ennen jokaista käyttökertaa esim. repeämien, kudosvaurioi-den tms. varalta. Mikäli havaitset vaurioita, poista se välittömästi käytöstä. Tarkista silmukallisen nostovyön silmukoiden sekä liitosompeleiden kunto. Tarkista aina ennen nostoapuvälineen käyttöä sen suurin sallittu kuorma. Mikäli tämä merkintä puuttuu tai ei ole luettavissa, ei nostoapuvälinettä saa käyttää. Älä koskaan ylitä suurinta sallittua kuormaa. Älä koskaan tee solmuja vöihin/rakseihin. Suojaa vyö/raksi nostettavassa taakassa mahdollisesti olevilta teräviltä kulmilta asianmukaisilla kul-masuojilla. Suorita nosto aina hitaasti ja rauhallisesti ja äkkinäisiä liikkeitä välttäen. Huolehdi, ettei taakka pääse liikkumaan tai liukumaan vyöhön nähden noston aikana. Tämä voi sulattaa vyön poikki pienilläkin kuormilla. Huomioi, että polyesteri kestää laimeita happoja, mutta emäkset vahingoittavat sitä. Polypropeeni kestää sekä happoja että emäksiä, mutta ei kestä joitain liuottimia. Käytä riittävän suurta nostokoukkua tai lenkkiä vöillä/rakseilla nostamiseen. Liian pieni koukku heikentää nostovoimaa. Silmukan ollessa koukussa ei haarakulma saa olla yli 20. Vältä nostoapuvälineen likaantumista ja puhdista se aina tarvittaessa. Nostoapuvälineen on oltava aina riittävän puhdas. Tarkista ja puhdista se säännöllisin väliajoin. Huomioi, että yleinen vyön/raksin likaisuus on myös syy poistaa se käytöstä. Vyöt voi pestä neutraalilla pesuaineella ja kuivata riiputtamalla. Säilytä vyöt/raksit kuivassa paikassa ja suojaa ne hitsauskipinöiltä, auringonvalolta sekä muilta vahingolli-silta asioilta. LEVYTRRIMET (XK XK3803) Varmuuskerroin 7:1 Käyttölämpötila-alue Tarkista nostoapuvälineen kunto huolellisesti ennen jokaista käyttökertaa esim. tarraimen rungon ja leuko-jen mahdolliset kulumat, murtumat tms. Mikäli havaitset vaurioita, poista se välittömästi käytöstä. Tarkista aina ennen nostoapuvälineen käyttöä sen suurin sallittu kuorma. Mikäli tämä merkintä puuttuu tai ei ole luettavissa, ei nostoapuvälinettä saa käyttää. Älä koskaan ylitä suurinta sallittua kuormaa. Varmista, ettei nostettavan levyn nostokohdassa ole öljyä, rasvaa, maalia tms. seta tarrain levyyn siten, että levy on tarraimen kidan kohdassa. Lukitse lukitusvipu huolellisesti ennen nostoa. Mikäli lukitusvipu ei käänny käsin, älä yritä väkisin vääntää sitä, vaan toimita tarrain korjattavaksi. Nosta vain yhtä levyä kerrallaan (poikkeuksena erikoismalliset vaakalevytarraimet, jotka on tarkoitettu levynippujen nostoon). Pitkien levyjen nostossa on käytettävä kahta tai useampaa tarrainta ja nostopuomia. Huomioi, ettei pystylevytarrain kestä suuria sivuttaisia vääntövoimia. Suorita nosto aina rauhallisin liikkein ja laske levy alas hitaasti. Nopea lasku saattaa irrottaa tarraimen. Irrota tarrain vasta kun levy on tukevasti maassa ja nostoketju tai hihna on löystynyt. Vältä nostoapuvälineen likaantumista ja puhdista se aina tarvittaessa. Nostoapuvälineen on oltava aina riittävän puhdas. Tarkista ja puhdista se säännöllisin väliajoin. Voitele liikkuvat osat kevyesti säännöllisin väliajoin ruostumisen estämiseksi leukojen tartuntapintoja lu-kuun ottamatta. Säilytä tarraimet kuivassa paikassa. NOSTOKETJUYHDISTELMÄT (LR ; NKV ) Varmuuskerroin 4:1 Käyttölämpötila-alue Tarkista nostoapuvälineen kunto huolellisesti ennen jokaista käyttökertaa. Tarkista ettei ketjussa, koukuis-sa tai liitososissa ole murtumia, suurta väljyyttä, voimakasta korroosiota, taipumia, epätavallista kulunei-suutta tms. Mikäli havaitset vaurioita, poista se välittömästi käytöstä. Tarkista aina ennen nostoapuvälineen käyttöä sen suurin sallittu kuorma. Mikäli tämä merkintä puuttuu tai ei ole luettavissa, ei nostoapuvälinettä saa käyttää. Älä koskaan ylitä suurinta sallittua kuormaa. Valitse nostettavalle taakalle aina oikea ketjukoko. Suojaa ketju nostettavassa taakassa mahdollisesti olevilta teräviltä kulmilta asianmukaisilla kulmasuojilla. Monihaaraisilla ketjuilla nostaessasi varmista, että taakan kuormitus jakautuu kaikille ketjun haaroille mah-dollisimman tasaisesti. Älä koskaan laita kettinkiä solmuun tai ristiin. Varo kettinkien kiertymistä. Suorita nosto aina hitaasti ja rauhallisesti ja äkkinäisiä liikkeitä välttäen. Mikäli nostossa on luistamisvaara, käytä välitukea. Vältä nostoapuvälineen likaantumista ja puhdista se aina tarvittaessa. Nostoapuvälineen on oltava aina riittävän puhdas. Tarkista ja puhdista se säännöllisin väliajoin. Voitele varmuuskoukkujen lukitusmekanismit säännöllisin väliajoin ruostumisen estämiseksi. Säilytä ketjuyhdistelmät kuivassa paikassa. KIVONRENGSTRRIMET (KRT ) Varmuuskerroin 4:1 Käyttölämpötila-alue Tarkista nostoapuvälineen kunto huolellisesti ennen jokaista käyttökertaa esim. tarraimien mahdolliset kulumat, murtumat tms.. Mikäli havaitset vaurioita, poista se välittömästi käytöstä. Tarkista aina ennen nostoapuvälineen käyttöä sen suurin sallittu kuorma. Mikäli tämä merkintä puuttuu tai ei ole luettavissa, ei nostoapuvälinettä saa käyttää. Älä koskaan ylitä suurinta sallittua kuormaa. Varmista, ettei tarraimien tartuntaleuoissa ole likaa, öljyä, rasvaa tms. seta tarrain kaivonrenkaaseen siten, että renkaan reuna on tarraimen kidan pohjassa ja puristava leuka on renkaan sisäpuolella. Suorita nosto aina hitaasti ja rauhallisesti ja äkkinäisiä liikkeitä välttäen. Irrota tarraimet noston jälkeen vasta kun rengas on tukevasti paikoillaan ja nostoketjut ovat löystyneet. Vältä nostoapuvälineen likaantumista ja puhdista se aina tarvittaessa. Nostoapuvälineen on oltava aina riittävän puhdas. Tarkista ja puhdista se säännöllisin väliajoin. Voitele liikkuvat osat kevyesti säännöllisin väliajoin ruostumisen estämiseksi leukojen tartuntapintoja lu-kuun ottamatta. Säilytä tarraimet kuivassa paikassa. 32/18a

32. NOSTO- JA SIDONTA- TARVIKKEET, PEITTEET

32. NOSTO- JA SIDONTA- TARVIKKEET, PEITTEET 32. NOSTO- J SIONT- TRVIKKEET, PEITTEET Hinaus / sidontaketju...11 Juontoketju...11 Kaivinkonekoukut...18 Kaivonrengastarraimet...18 Karbiinihaat...10 Ketjun pikalukot...9 Ketjut...8 Ketjutaljat... 12,24
