1 KÄYTTÖ- JA HUOLTO-OHJEET SIIRRETTÄVÄ NOSTOTASO SSK 500 kg SARJANUMEROT Päivitetty

2 Huolto- ja käyttöohje 2/12 Sisällys EY-vaatimustenmukaisuusvakuutus koneesta Nostotason esittely Nostotason käyttö Yleistä nostotason käytöstä Nostotason nostaminen paikoilleen Nostotason lastaaminen Nostotason poistaminen Nostotason tarkastukset ja huollot Nostotason käyttö ja huolto, yleistä Lisäykset ja muistiinpanot... 12

3 Huolto- ja käyttöohje 3/12 EY-vaatimustenmukaisuusvakuutus koneesta (Direktiivi 2006/42//EY, Liitteen II malli A fin) Tässä asiakirjassa kuvattu laite täyttää konedirektiivin (direktiivi 2006/42//EY) sekä voimaansaattavien kansallisten säädösten (VNp 400/2008) määräykset. Asiakas / Customer: Skanska Talonrakennus Oy Viitteemme / Our reference: Viitteenne / Your reference: Tilausnumero / Your order No.: Merkki / Sign: Laitteen kuvaus / Description: Siirrettävä nostotaso holvimuottikaluston siirtoon Materiaalit / Materials: S355 EN AW-5754 H115 EN-10204/3.1B Sarjanumero / Serial number: 0234, 0235 Omapaino / Weight: 280 kg Suurin sallittu kuormitus / Working Load Limit: 500 kg Kappalemäärä / Quantity: 2 Lisätietoja / Additional information: Valmistaja / Manufacturer: PowerTen Oy Sammonkatu Tampere Pvm / Date Allekirjoitus / Signature Tapio Risku Toimitusjohtaja

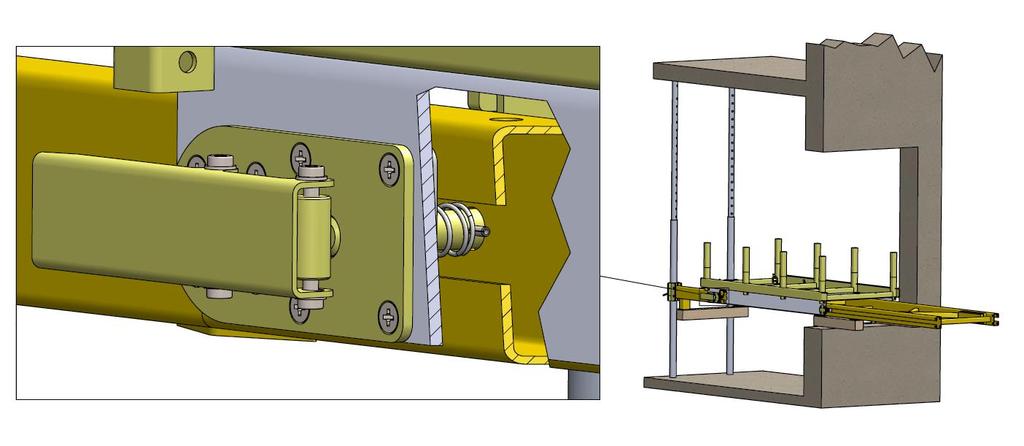

4 Huolto- ja käyttöohje 4/12 1 Nostotason esittely Tämä laite on teräksestä ja alumiinista valmistettu nostotaso holvimuottikaluston siirtoon. Laitteen päämitat on esitetty kuvassa 1. Laitteen pääkomponentit on esitetty kuvassa 2. Laitteen omapaino on noin 280 kg. Kuva 1. Nostotason päämitat Kuva 2. Nostotason pääkomponentit

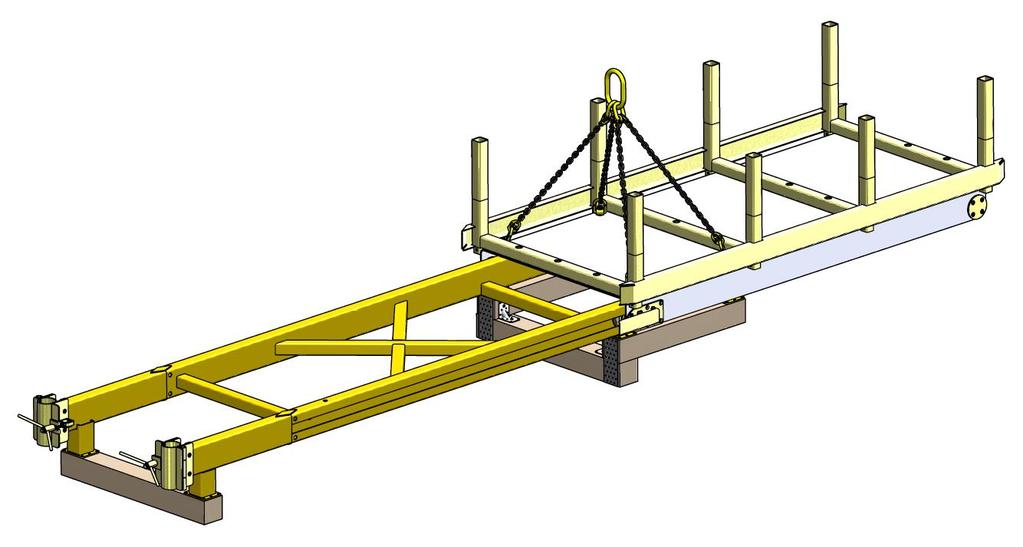

5 Huolto- ja käyttöohje 5/12 2 Nostotason käyttö 2.1 Yleistä nostotason käytöstä Tätä nostotasoa saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. Nostotaso tulee säilyttää kuivassa paikassa. Sallittu käyttölämpötila-alue on -20 C +60 C. Nostotasoon merkittyä suurinta sallittua työkuormaa (WLL) tai sallittuja nostokulmia ei saa ylittää. Käytä nostoihin ainoastaan EN- standardien mukaisia, CE- merkittyjä ja riittävän kuormankantokyvyn omaavia nostoapuvälineitä. Varmista nostoapuvälineiden yhteensopivuus keskenään. Tarkasta nostotason kunto silmämääräisesti ennen jokaista käyttökertaa (kts. kohta Nostotason tarkastukset). 2.2 Nostotason nostaminen paikoilleen Nostotasoa voidaan liikutella kiinteistä nostoketjuista nosturilla. Nostotason painopiste sijaitsee nostorenkaan kohdalla (kuva 3). Aina ennen nostotason nostamista tulee varmistua, että kelkka on lukittu (kuva 8) nostoasentoon. Kuva 3. Nostotaso nostoasennossa

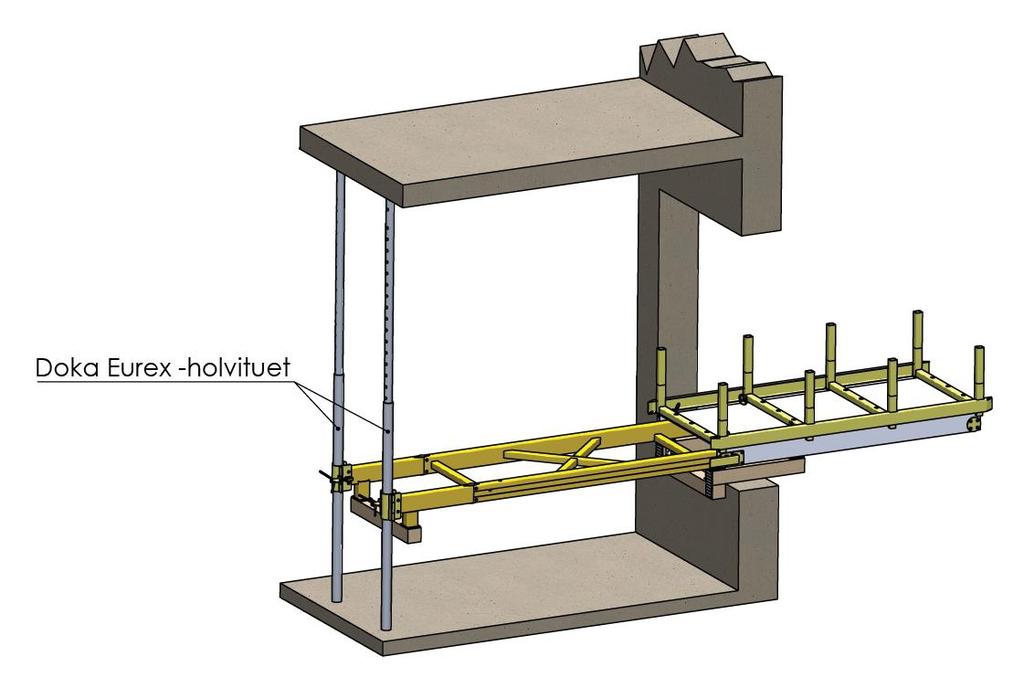

6 Huolto- ja käyttöohje 6/12 Nostotaso nostetaan holvin ikkuna-aukosta sisään niin, että kuvassa 3 esitetty puupalkki tulee ikkuna-aukon sisäpuolelle. Tämän jälkeen taso lasketaan ikkunaukon varaan niin, että etummainen puupalkki tulee ikkunaseinää vasten (kuva 4). Jos ikkunaaukko on lattiaan asti, tulee aukon poikki asettaa lankku estämään nostotason ulos liukuminen. Nostotaso lukitaan paikoilleen Doka Eurex -holvituilla (kuva 4). Tason ollessa ikkunaaukon varassa, mutta kevennettynä nosturilla, holvituet asetetaan pantojen sisään ja kiristetään kiristysruuvilla. On varmistuttava, että panta kiristyy tiukasti holvituen ympärille, eikä se pääse liukumaan. Tämän jälkeen holvituet kiristetään valmistajan ohjeiden mukaisesti holvin kattoon. Kuva 4. Nostotaso käyttöasennossa

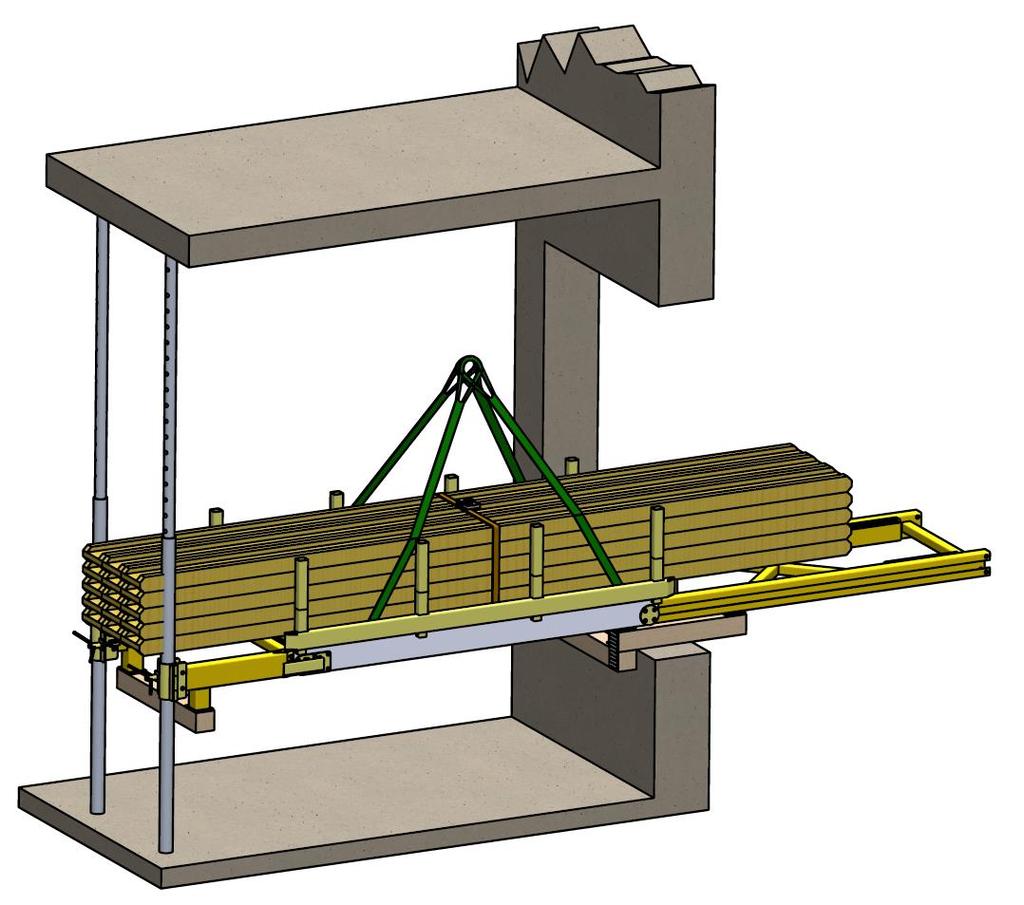

7 Huolto- ja käyttöohje 7/ Nostotason lastaaminen Kelkka lukitaan lastausasentoon kelkassa olevalla lukitussalvalla (kuva 5). Nostotasolle voidaan lastata Doka-muottilevyjä sekä puupalkkeja. Kuva 5. Kelkan lukitus Puupalkkeja voidaan lastata 3 rinnakkain ja 5 päällekkäin (korkeus 40 cm). Puupalkin pituus 3,90 m (kuva 6). Vaikka puupalkit olisivat lyhyempiä, ei 40 cm lastauskorkeutta tule nostoturvallisuuden takia ylittää. Kuva 6. Puupalkkien lastaus

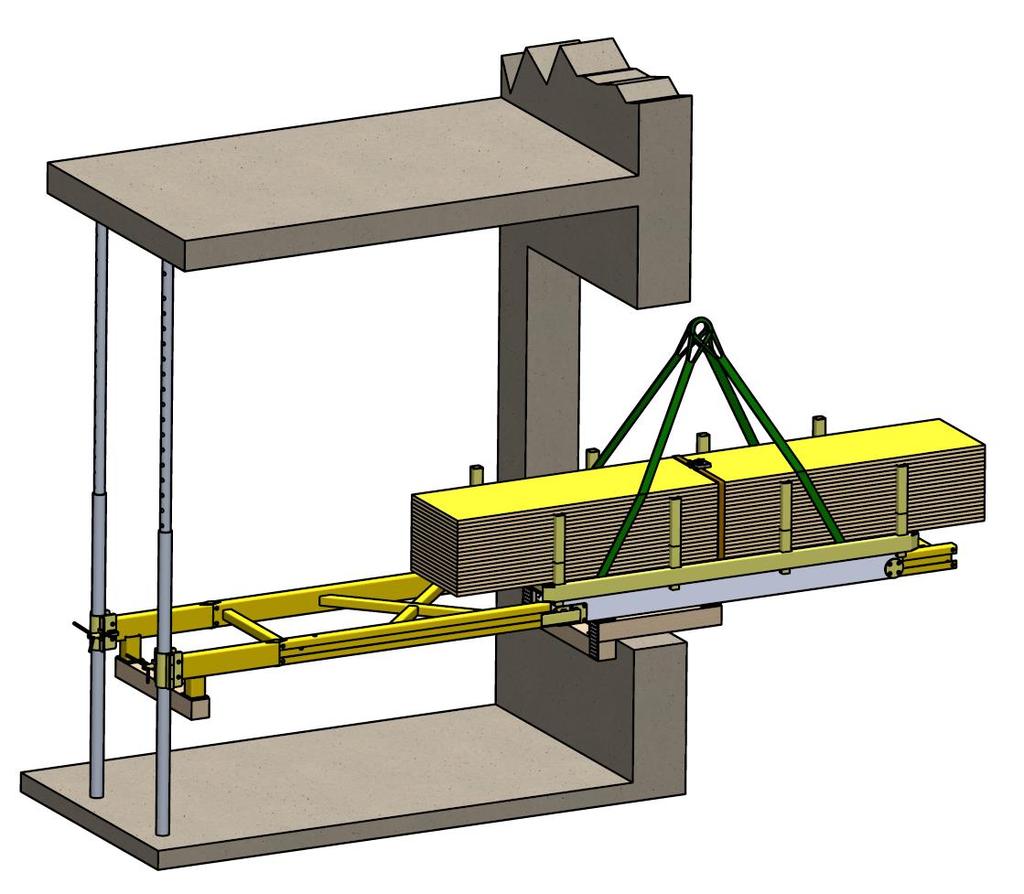

8 Huolto- ja käyttöohje 8/12 50 cm leveitä muottilevyjä voidaan lastata nostotasolle 40 cm korkeiksi pinoiksi, kun muottilevyn pituus 3 m (kuva 7). Vaikka muottilevyt olisivat lyhyempiä, ei 40 cm lastauskorkeutta tule nostoturvallisuuden takia ylittää. Kuva 7. Muottilevyjen lastaus Nostoliinat tulee asettaa kelkan päälle, poikkipuiden väliin ennen lastausta. Pinon ympärille tulee kiristää sidontavyö. Kelkka siirretään ikkunan ulkopuolelle ja liinat kiinnitetään nosturin koukkuun. Kun nosturi on nostanut kuorman pois tasolta, voidaan taso vetää sisään ja lastata uudelleen.

9 Huolto- ja käyttöohje 9/ Nostotason poistaminen Nostotaso poistetaan työntämällä kelkka seinän ulkopuolelle ja kiinnittämällä nostorengas nosturin koukkuun. Nostotaso tulee lukita nostoasentoon lukitussalvalla (kuva 8). Kun nostotaso on kevennettynä, voidaan holvituet löysätä ja irrottaa pannoista. Taso nostetaan ulos ja siirretään seuraavaan kohteeseen tai säilytykseen, esim. EUR-lavan päälle. Kuva 8. Kelkan lukitus nostoasennossa

10 Huolto- ja käyttöohje 10/12 3 Nostotason tarkastukset ja huollot Tarkasta nostotason kunto silmämääräisesti ennen jokaista käyttökertaa. Nostotaso on poistettava käytöstä ja tarkastettava perusteellisesti, jos havaitaan joku seuraavista vioista: Jossakin nostotason osassa on tapahtunut muodonmuutos Viilto, lovi, halkeama, särö, voimakas korroosio, lämpövaurion aiheuttama värimuutos tai muut vauriot Toiminnalliset häiriöt Osapuutteet Nostotaso tulee tarkastaa pätevän henkilön toimesta perusteellisesti aina käyttäjän tai muun henkilön havaitessa jonkun vian tai puutteen. Viallinen nostotaso on poistettava välittömästi käytöstä ja korjattava tai vaihdettava uuteen. Nostotason korjauksia saa suorittaa ainoastaan nostoapuvälineisiin perehtynyt henkilö. PowerTen Oy ei vastaa nostotason turvallisuudesta tai takuista, mikäli sitä käytetään muuten kuin tämän ohjekirjan ohjeiden mukaan tai nostotason tarkastus laiminlyödään jonkin tässä ohjeessa luetellun vian osalta tai sitä korjataan tai muutetaan asiakkaan tai jonkin kolmannen osapuolen toimesta ilman valmistajan lupaa.

11 Huolto- ja käyttöohje 11/12 4 Nostotason käyttö ja huolto, yleistä Nostotöitä saa suorittaa vain nostolaitteisiin perehtynyt henkilö. Tarkasta nostotason kunto ennen jokaista nostoa. Älä käytä vaurioitunutta, puutteellista tai muuten viallista nostotasoa. Vaurioitunut, puutteellinen tai viallinen nostotaso on poistettava välittömästi käytöstä ja korjattava tai vaihdettava uuteen. Varmista ennen nostoa, että käyttämäsi nostotaso soveltuu nostamallesi taakalle. Älä nosta taakkaa jonka painoa et tiedä. Älä koskaan ylitä valmistajan ilmoittamaa suurinta sallittua työkuormaa tai nostokulmia. Huolehdi noston aikana omasta turvallisuudestasi sekä muiden lähistöllä olevien turvallisuudesta. Varmista erityisesti koko noston ajan, ettei nostettavan taakan alla ole ketään. Tämä koskee myös nostotyön suorittajaa eli sinua. Jos joudut ohjaamaan taakkaa noston aikana pidä kätesi taakan yläpuolella, ei koskaan alapuolella. Nostotyö tulee suorittaa rauhallisesti äkkinäisiä liikkeitä välttäen. Varmista että taakka nousee oikeassa asennossa. Suorita tarvittaessa koenosto ja paikoita nostoapuväline uudelleen. Pidä hyvää huolta nostotasosta ja säilytä sekä huolla ne asianmukaisesti, valmistajan ohjeita noudattaen. Nostoapuvälineet tulee tarkastaa pätevän henkilön toimesta aina käyttäjän tai kenen muun tahansa havaittua jonkin vaurion, puutteen tai vian.
