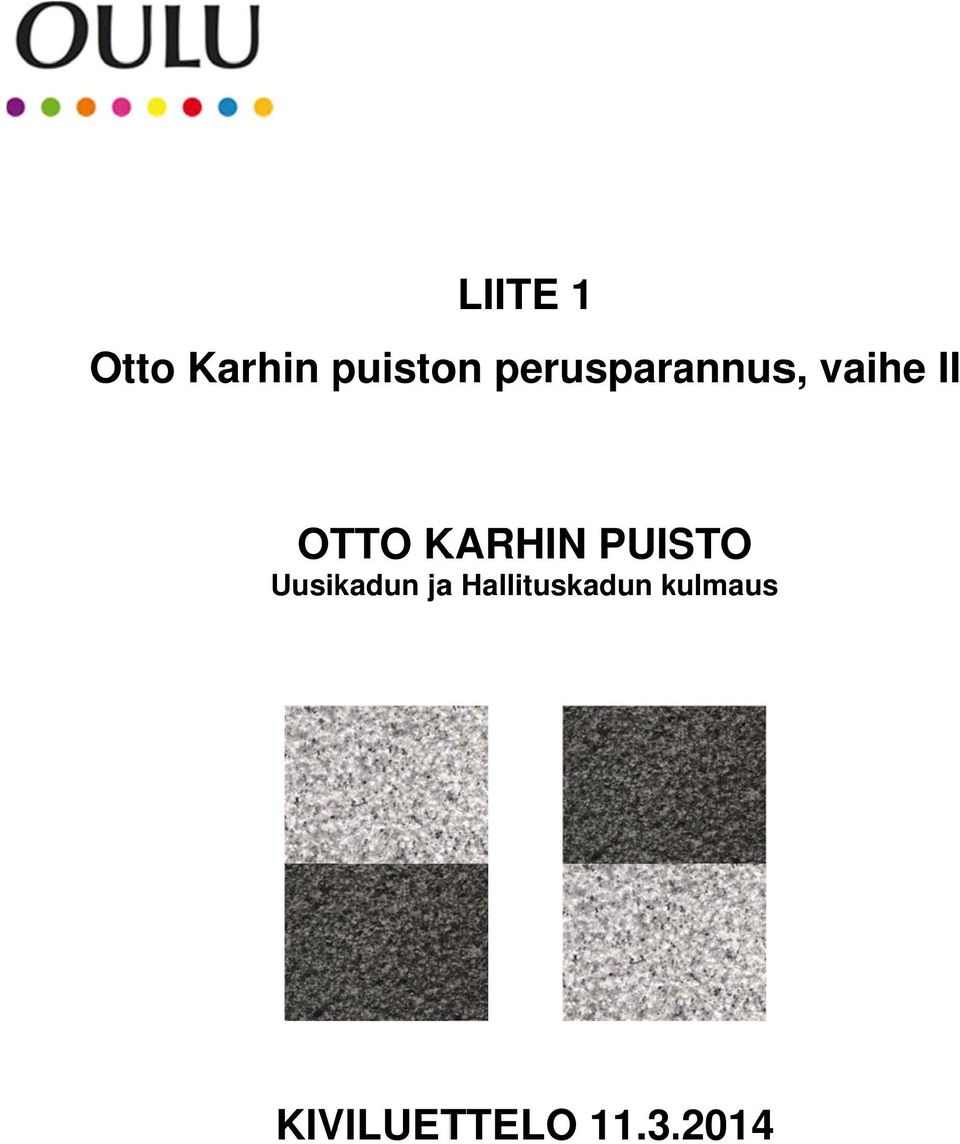

LIITE 1 Otto Karhin puiston perusparannus, vaihe II OTTO KARHIN PUISTO Uusikadun ja Hallituskadun kulmaus KIVILUETTELO

Transkriptio

1 LIITE 1 Otto Karhin puisto on perusparannus, vaihe II OTTO KARHIN PUISTO Uusikadun jaa Hallituskadun kulmaus k KIVILUETTELO

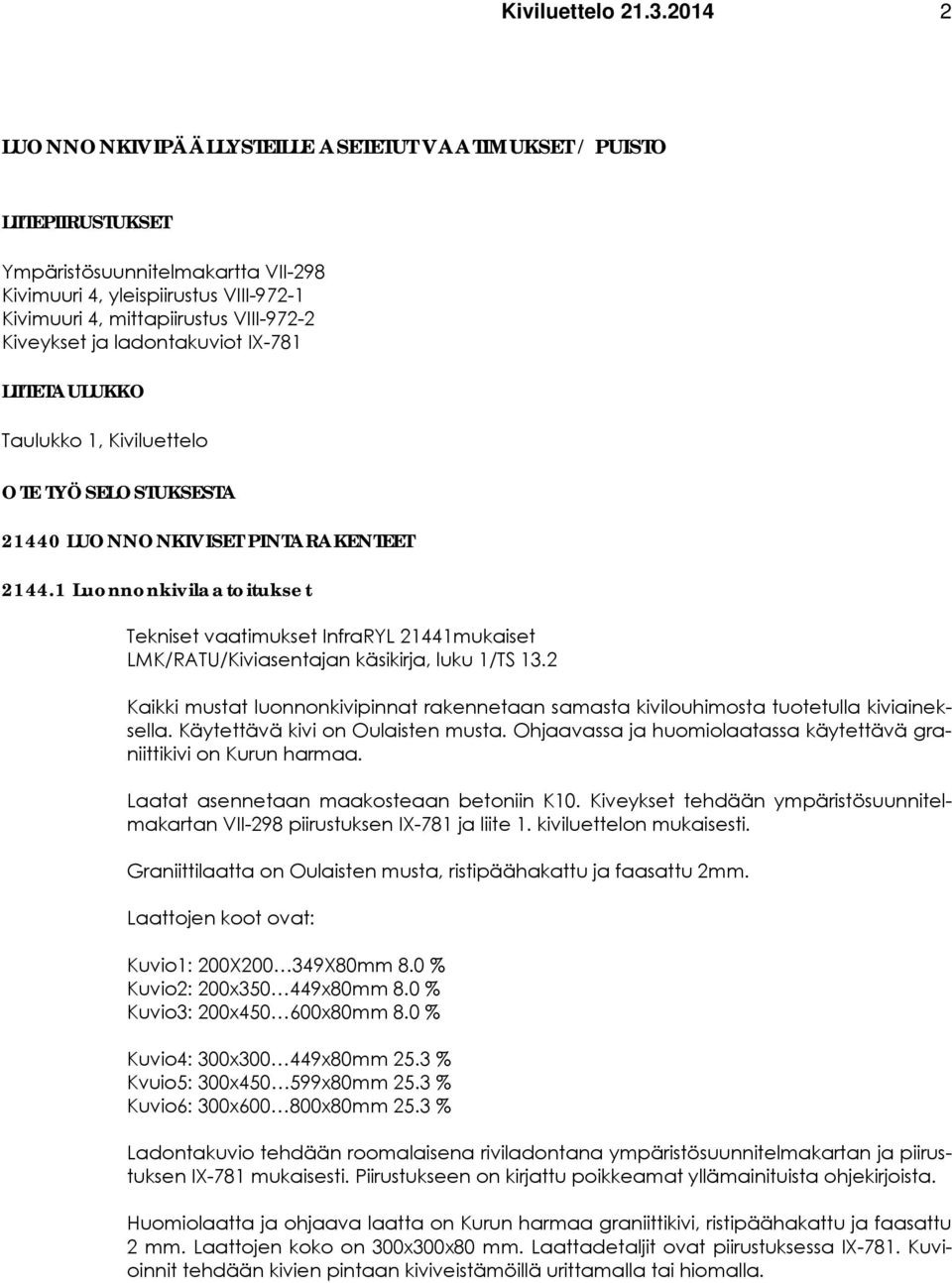

2 Kiviluettelo LUONNONKIVIPÄÄLLYSTEILLE ASETETUT VAATIMUKSET / PUISTO LIITEPIIRUSTUKSET Ympäristösuunnitelmakartta VII-298 Kivimuuri 4, yleispiirustus VIII Kivimuuri 4, mittapiirustus VIII Kiveykset ja ladontakuviot IX-781 LIITETAULUKKO Taulukko 1, Kiviluettelo OTE TYÖSELOSTUKSESTA LUONNONKIVISET PINTARAKENTEET Luonnonkivilaatoitukset Tekniset vaatimukset InfraRYL 21441mukaiset LMK/RATU/Kiviasentajan käsikirja, luku 1/TS 13.2 Kaikki mustat luonnonkivipinnat rakennetaan samasta kivilouhimosta tuotetulla kiviaineksella. Käytettävä kivi on Oulaisten musta. Ohjaavassa ja huomiolaatassa käytettävä graniittikivi on Kurun harmaa. Laatat asennetaan maakosteaan betoniin K10. Kiveykset tehdään ympäristösuunnitelmakartan VII-298 piirustuksen IX-781 ja liite 1. kiviluettelon mukaisesti. Graniittilaatta on Oulaisten musta, ristipäähakattu ja faasattu 2mm. Laattojen koot ovat: Kuvio1: 200X X80mm 8.0 % Kuvio2: 200x x80mm 8.0 % Kuvio3: 200x x80mm 8.0 % Kuvio4: 300x x80mm 25.3 % Kvuio5: 300x x80mm 25.3 % Kuvio6: 300x x80mm 25.3 % Ladontakuvio tehdään roomalaisena riviladontana ympäristösuunnitelmakartan ja piirustuksen IX-781 mukaisesti. Piirustukseen on kirjattu poikkeamat yllämainituista ohjekirjoista. Huomiolaatta ja ohjaava laatta on Kurun harmaa graniittikivi, ristipäähakattu ja faasattu 2 mm. Laattojen koko on 300x300x80 mm. Laattadetaljit ovat piirustuksessa IX-781. Kuvioinnit tehdään kivien pintaan kiviveistämöillä urittamalla tai hiomalla.

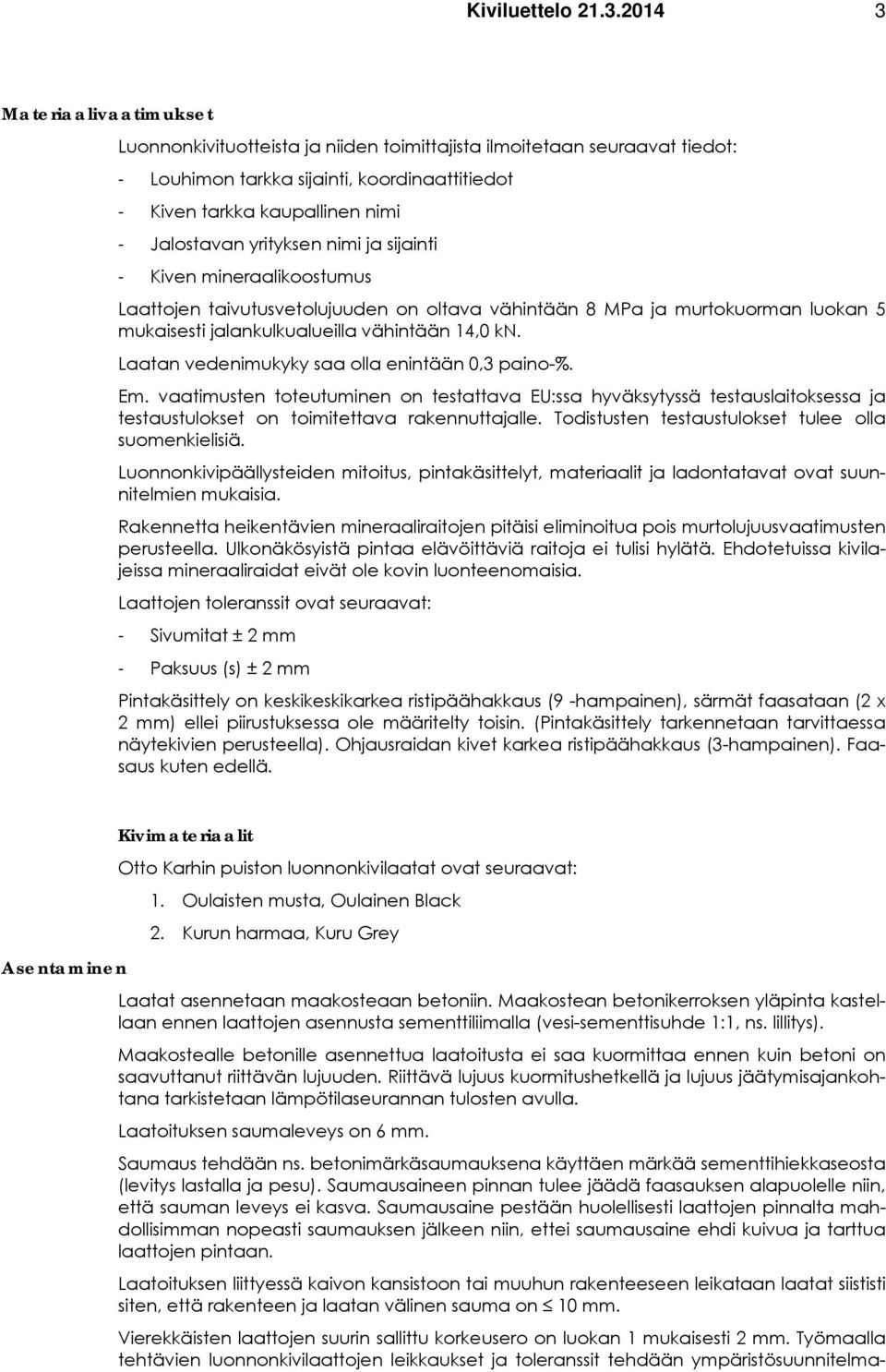

3 Kiviluettelo Materiaalivaatimukset Luonnonkivituotteista ja niiden toimittajista ilmoitetaan seuraavat tiedot: - Louhimon tarkka sijainti, koordinaattitiedot - Kiven tarkka kaupallinen nimi - Jalostavan yrityksen nimi ja sijainti - Kiven mineraalikoostumus Laattojen taivutusvetolujuuden on oltava vähintään 8 MPa ja murtokuorman luokan 5 mukaisesti jalankulkualueilla vähintään 14,0 kn. Laatan vedenimukyky saa olla enintään 0,3 paino-%. Em. vaatimusten toteutuminen on testattava EU:ssa hyväksytyssä testauslaitoksessa ja testaustulokset on toimitettava rakennuttajalle. Todistusten testaustulokset tulee olla suomenkielisiä. Luonnonkivipäällysteiden mitoitus, pintakäsittelyt, materiaalit ja ladontatavat ovat suunnitelmien mukaisia. Rakennetta heikentävien mineraaliraitojen pitäisi eliminoitua pois murtolujuusvaatimusten perusteella. Ulkonäkösyistä pintaa elävöittäviä raitoja ei tulisi hylätä. Ehdotetuissa kivilajeissa mineraaliraidat eivät ole kovin luonteenomaisia. Laattojen toleranssit ovat seuraavat: - Sivumitat ± 2 mm - Paksuus (s) ± 2 mm Pintakäsittely on keskikeskikarkea ristipäähakkaus (9 -hampainen), särmät faasataan (2 x 2 mm) ellei piirustuksessa ole määritelty toisin. (Pintakäsittely tarkennetaan tarvittaessa näytekivien perusteella). Ohjausraidan kivet karkea ristipäähakkaus (3-hampainen). Faasaus kuten edellä. Asentaminen Kivimateriaalit Otto Karhin puiston luonnonkivilaatat ovat seuraavat: 1. Oulaisten musta, Oulainen Black 2. Kurun harmaa, Kuru Grey Laatat asennetaan maakosteaan betoniin. Maakostean betonikerroksen yläpinta kastellaan ennen laattojen asennusta sementtiliimalla (vesi-sementtisuhde 1:1, ns. lillitys). Maakostealle betonille asennettua laatoitusta ei saa kuormittaa ennen kuin betoni on saavuttanut riittävän lujuuden. Riittävä lujuus kuormitushetkellä ja lujuus jäätymisajankohtana tarkistetaan lämpötilaseurannan tulosten avulla. Laatoituksen saumaleveys on 6 mm. Saumaus tehdään ns. betonimärkäsaumauksena käyttäen märkää sementtihiekkaseosta (levitys lastalla ja pesu). Saumausaineen pinnan tulee jäädä faasauksen alapuolelle niin, että sauman leveys ei kasva. Saumausaine pestään huolellisesti laattojen pinnalta mahdollisimman nopeasti saumauksen jälkeen niin, ettei saumausaine ehdi kuivua ja tarttua laattojen pintaan. Laatoituksen liittyessä kaivon kansistoon tai muuhun rakenteeseen leikataan laatat siististi siten, että rakenteen ja laatan välinen sauma on 10 mm. Vierekkäisten laattojen suurin sallittu korkeusero on luokan 1 mukaisesti 2 mm. Työmaalla tehtävien luonnonkivilaattojen leikkaukset ja toleranssit tehdään ympäristösuunnitelma-

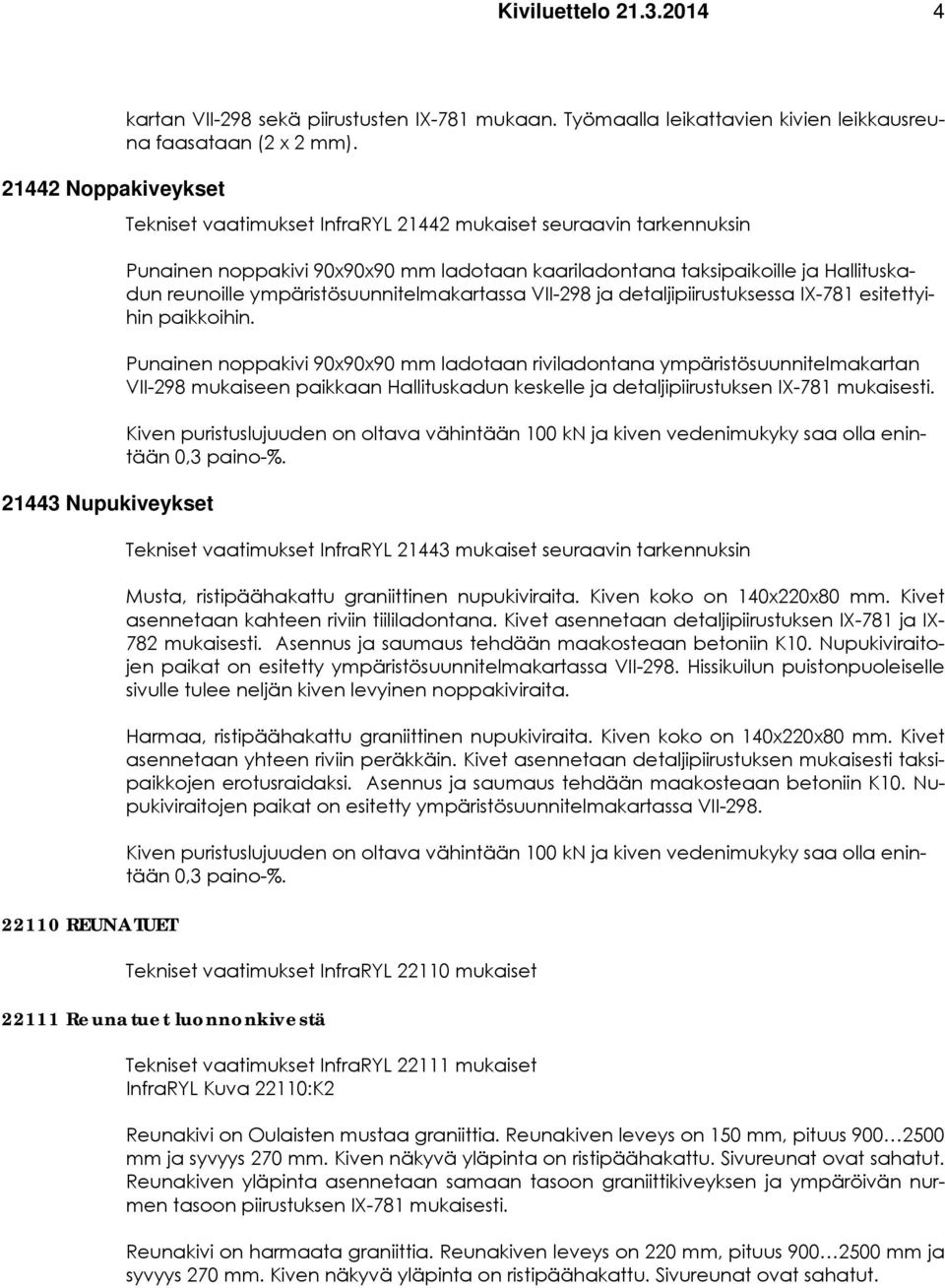

4 Kiviluettelo Noppakiveykset Nupukiveykset REUNATUET kartan VII-298 sekä piirustusten IX-781 mukaan. Työmaalla leikattavien kivien leikkausreuna faasataan (2 x 2 mm). Tekniset vaatimukset InfraRYL mukaiset seuraavin tarkennuksin Punainen noppakivi 90x90x90 mm ladotaan kaariladontana taksipaikoille ja Hallituskadun reunoille ympäristösuunnitelmakartassa VII-298 ja detaljipiirustuksessa IX-781 esitettyihin paikkoihin. Punainen noppakivi 90x90x90 mm ladotaan riviladontana ympäristösuunnitelmakartan VII-298 mukaiseen paikkaan Hallituskadun keskelle ja detaljipiirustuksen IX-781 mukaisesti. Kiven puristuslujuuden on oltava vähintään 100 kn ja kiven vedenimukyky saa olla enintään 0,3 paino-%. Tekniset vaatimukset InfraRYL mukaiset seuraavin tarkennuksin Musta, ristipäähakattu graniittinen nupukiviraita. Kiven koko on 140x220x80 mm. Kivet asennetaan kahteen riviin tiililadontana. Kivet asennetaan detaljipiirustuksen IX-781 ja IX- 782 mukaisesti. Asennus ja saumaus tehdään maakosteaan betoniin K10. Nupukiviraitojen paikat on esitetty ympäristösuunnitelmakartassa VII-298. Hissikuilun puistonpuoleiselle sivulle tulee neljän kiven levyinen noppakiviraita. Harmaa, ristipäähakattu graniittinen nupukiviraita. Kiven koko on 140x220x80 mm. Kivet asennetaan yhteen riviin peräkkäin. Kivet asennetaan detaljipiirustuksen mukaisesti taksipaikkojen erotusraidaksi. Asennus ja saumaus tehdään maakosteaan betoniin K10. Nupukiviraitojen paikat on esitetty ympäristösuunnitelmakartassa VII-298. Kiven puristuslujuuden on oltava vähintään 100 kn ja kiven vedenimukyky saa olla enintään 0,3 paino-%. Tekniset vaatimukset InfraRYL mukaiset Reunatuet luonnonkivestä Tekniset vaatimukset InfraRYL mukaiset InfraRYL Kuva 22110:K2 Reunakivi on Oulaisten mustaa graniittia. Reunakiven leveys on 150 mm, pituus mm ja syvyys 270 mm. Kiven näkyvä yläpinta on ristipäähakattu. Sivureunat ovat sahatut. Reunakiven yläpinta asennetaan samaan tasoon graniittikiveyksen ja ympäröivän nurmen tasoon piirustuksen IX-781 mukaisesti. Reunakivi on harmaata graniittia. Reunakiven leveys on 220 mm, pituus mm ja syvyys 270 mm. Kiven näkyvä yläpinta on ristipäähakattu. Sivureunat ovat sahatut.

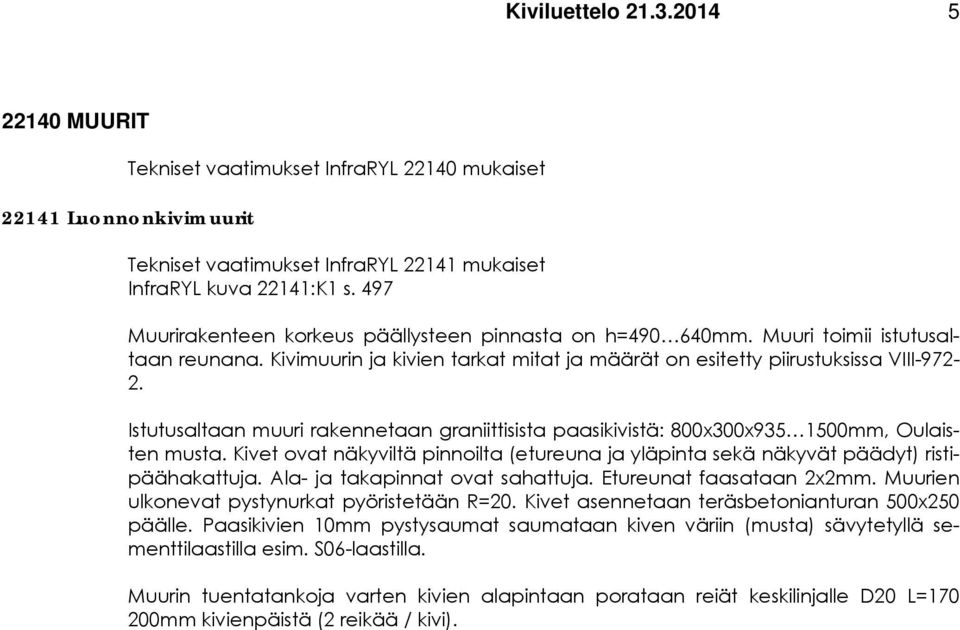

5 Kiviluettelo MUURIT Luonnonkivimuurit Tekniset vaatimukset InfraRYL mukaiset Tekniset vaatimukset InfraRYL mukaiset InfraRYL kuva 22141:K1 s. 497 Muurirakenteen korkeus päällysteen pinnasta on h= mm. Muuri toimii istutusaltaan reunana. Kivimuurin ja kivien tarkat mitat ja määrät on esitetty piirustuksissa VIII Istutusaltaan muuri rakennetaan graniittisista paasikivistä: 800x300x mm, Oulaisten musta. Kivet ovat näkyviltä pinnoilta (etureuna ja yläpinta sekä näkyvät päädyt) ristipäähakattuja. Ala- ja takapinnat ovat sahattuja. Etureunat faasataan 2x2mm. Muurien ulkonevat pystynurkat pyöristetään R=20. Kivet asennetaan teräsbetonianturan 500x250 päälle. Paasikivien 10mm pystysaumat saumataan kiven väriin (musta) sävytetyllä sementtilaastilla esim. S06-laastilla. Muurin tuentatankoja varten kivien alapintaan porataan reiät keskilinjalle D20 L= mm kivienpäistä (2 reikää / kivi).
