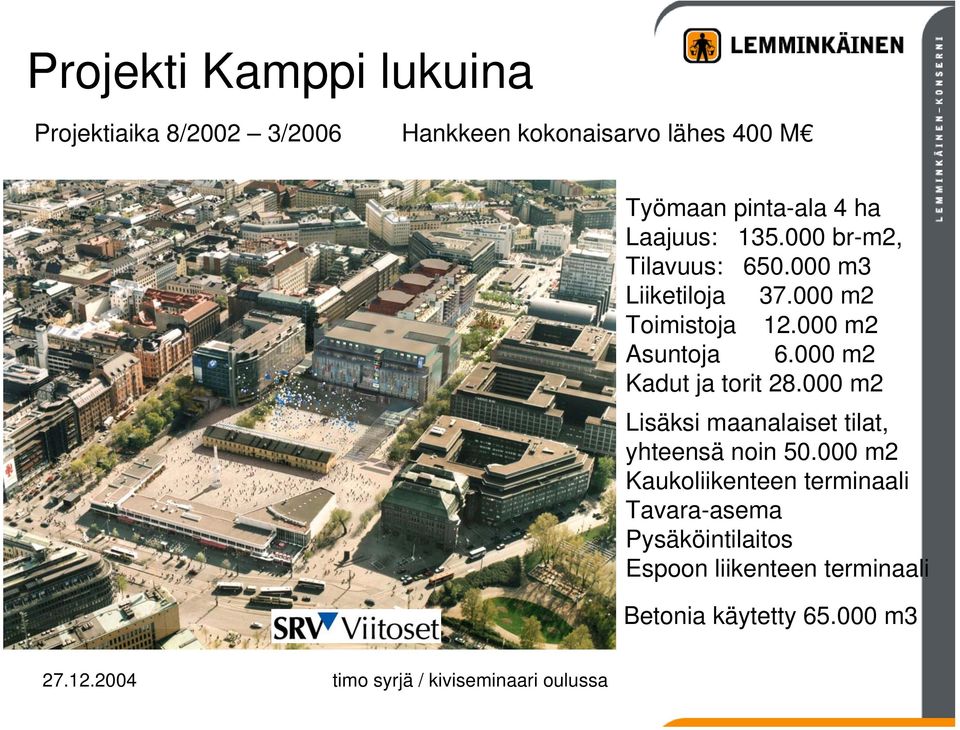

1 Projekti Kamppi lukuina Projektiaika 8/2002 3/2006 Hankkeen kokonaisarvo lähes 400 M Työmaan pinta-ala 4 ha Laajuus: br-m2, Tilavuus: m3 Liiketiloja m2 Toimistoja m2 Asuntoja m2 Kadut ja torit m2 Lisäksi maanalaiset tilat, yhteensä noin m2 Kaukoliikenteen terminaali Tavara-asema Pysäköintilaitos Espoon liikenteen terminaali Betonia käytetty m timo syrjä / kiviseminaari oulussa 1

000 m2 Kadut ja torit 28.000 m2 Lisäksi maanalaiset tilat, yhteensä noin 50.

2 Iisakin kirkko Kampissa äärettömän monien palojen pitää loksahtaa kohdalleen! timo syrjä / kiviseminaari oulussa 2

3 Haastavaa yhteistyötä Urakoitsijana: SRV Viitoset Oy Katu- ja torikiveysten arkkitehtisuunnittelu: Arkkitehtitoimisto Juhani Pallasmaa Ky Arkkitehtitoimisto Pekka Helin & Co Oy Työn tilaajana: Pääosin Helsingin ja Espoon kaupunki Kivityöt alkaneet, joista Lemminkäinen Oyj valmistaa ja asentaa tasokiveyksiä. timo syrjä / kiviseminaari oulussa 3

Helin & Co Oy Työn tilaajana: Pääosin Helsingin ja Espoon kaupunki Kivityöt alkaneet,

4 Raaka-aine Suomessa parhaat raaka-aineet ympäristörakentamiseen kivestä! timo syrjä / kiviseminaari oulussa 4

5 Tasokiveysten ladontamalli Kuinka valitaan kadulle tai torille oikea kivikoko ja rytmi? timo syrjä / kiviseminaari oulussa 5

6 Keskustelua jo suunnittelun aikana Suunnittelija ja tilaaja voivat näin halutessaan varmistua yksityiskohdista. timo syrjä / kiviseminaari oulussa 6

7 Moduulimitoitus timo syrjä / kiviseminaari oulussa 7

8 Kiveyksen rakenteita timo syrjä / kiviseminaari oulussa 8

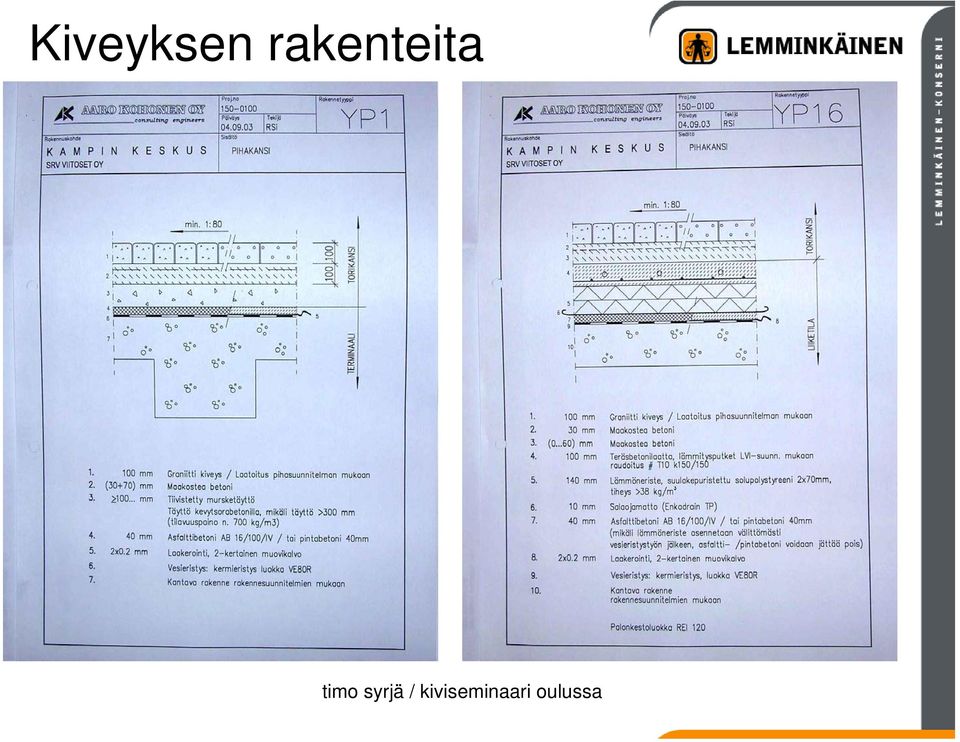

9 Kiveyksen rakenteita timo syrjä / kiviseminaari oulussa 9

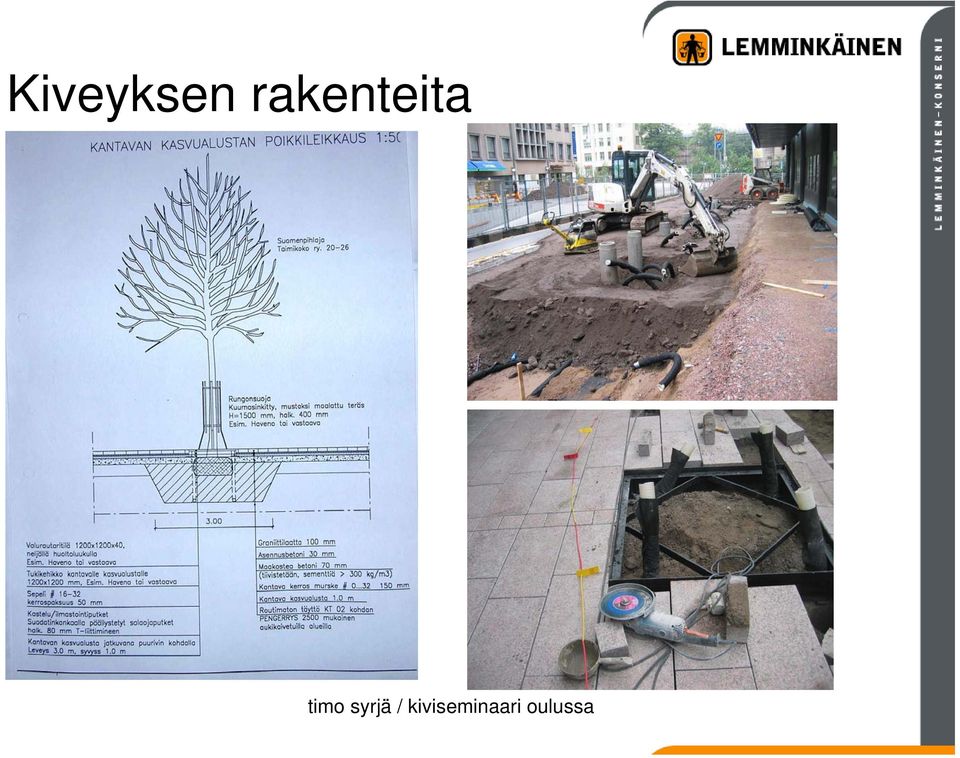

10 Kiveyksen rakenteita timo syrjä / kiviseminaari oulussa 10

11 Kiveyksen rakenteita Alueen suunnittelussa esteettömyys on huomioitu ja kiveysten pinnanlaatu, kulkuopasteet ja portaat on suunniteltu mm. liikunta- ja näkörajoitteiset huomioiden. Alueen kaikki huoltoliikenne tapahtuu katutason alla. timo syrjä / kiviseminaari oulussa 11

suunniteltu mm. liikunta- ja näkörajoitteiset huomioiden.

12 Asennustyöt voidaan alkaa Kun pohjatyöt ja kasvualustat on saatu paikoilleen ja tarvittavat tiivistystyöt tehty voidaan kiveyksen asentaminen aloittaa. Oli sovittu, että ensin tehdään mallialue, joka tarkastetaan ja toimii referenssipintana. Laatuvaatimukset oli selkeästi ja tarkasti kuvattu asiakirjoissa. timo syrjä / kiviseminaari oulussa 12

Oli sovittu, että ensin tehdään mallialue, joka tarkastetaan ja toimii

13 Kiveyksen saumaus Saumaväliksi oli sovittu 5 mm ja viisteet laatan yläsärmässä 3x3 mm. Saumausaineena käytetään sementtihiekkaa. Pienet yksityiskohdat kuten laatoituksen tasaisuus ja kansistojen, puiden juurisuojien ja pollareiden liittäminen kiveykseen ovat lopputuloksen kannalta äärimmäisen tärkeitä asioita. timo syrjä / kiviseminaari oulussa 13

Pienet yksityiskohdat kuten laatoituksen tasaisuus ja kansistojen, puiden juurisuojien

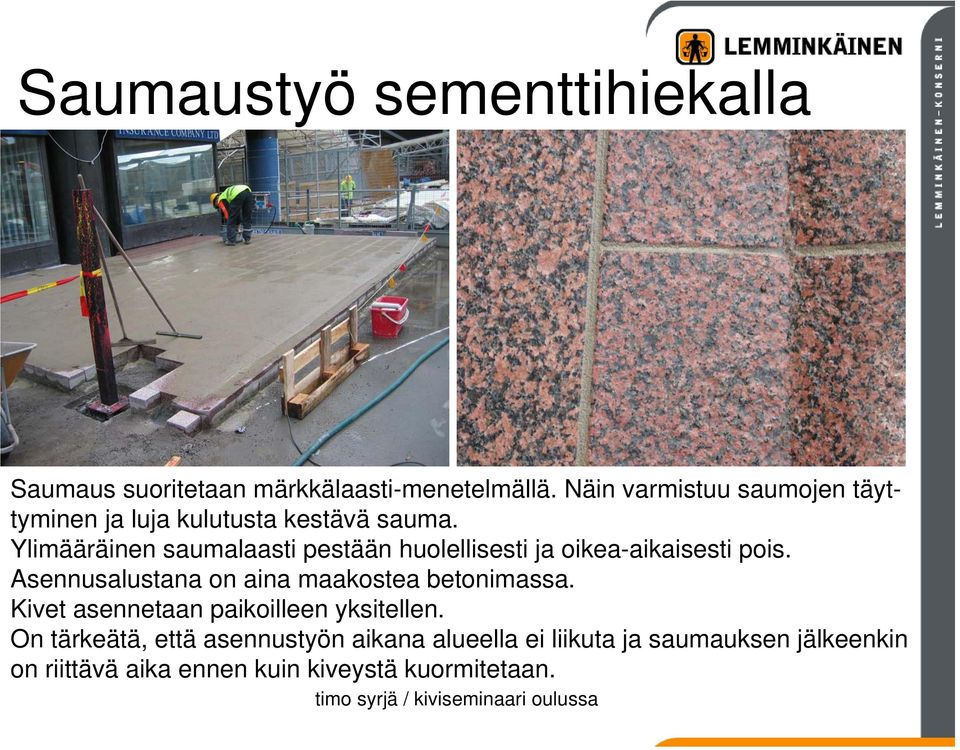

14 Saumaustyö sementtihiekalla Saumaus suoritetaan märkkälaasti-menetelmällä. Näin varmistuu saumojen täyttyminen ja luja kulutusta kestävä sauma. Ylimääräinen saumalaasti pestään huolellisesti ja oikea-aikaisesti pois. Asennusalustana on aina maakostea betonimassa. Kivet asennetaan paikoilleen yksitellen. On tärkeätä, että asennustyön aikana alueella ei liikuta ja saumauksen jälkeenkin on riittävä aika ennen kuin kiveystä kuormitetaan. timo syrjä / kiviseminaari oulussa 14

Ylimääräinen saumalaasti pestään huolellisesti ja oikea-aikaisesti pois. Asennusalustana on aina maakostea betonimassa.

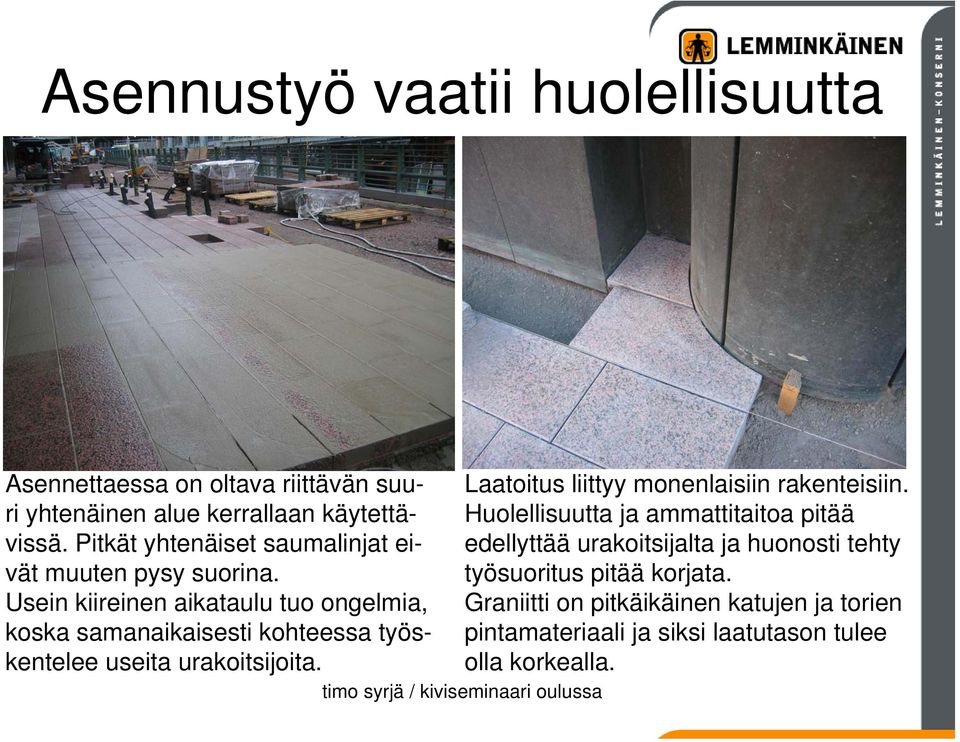

15 Asennustyö vaatii huolellisuutta Asennettaessa on oltava riittävän suuri yhtenäinen alue kerrallaan käytettävissä. Pitkät yhtenäiset saumalinjat eivät muuten pysy suorina. Usein kiireinen aikataulu tuo ongelmia, koska samanaikaisesti kohteessa työskentelee useita urakoitsijoita. Laatoitus liittyy monenlaisiin rakenteisiin. Huolellisuutta ja ammattitaitoa pitää edellyttää urakoitsijalta ja huonosti tehty työsuoritus pitää korjata. Graniitti on pitkäikäinen katujen ja torien pintamateriaali ja siksi laatutason tulee olla korkealla. timo syrjä / kiviseminaari oulussa 15

Usein kiireinen aikataulu tuo ongelmia, koska samanaikaisesti kohteessa työskentelee useita urakoitsijoita.

16 Tavoitteita 1. Elämää sykkivä kävelykeskusta. 2. Huoltoliikenne saadaan kokonaisuudessaan maan alle. 3. Esteetön liikkuminen 4. Toimiva joukkoliikenne keskustassa. 5. Viihtyisä rakennettu kaupunkiympäristö. 6. Laadukas ja hyvin suunniteltu ja asennettu kiveys viimeistelee kokonaisuuden. 7. Alueelle olisi pitänyt saada enemmän sulana pidettyjä alueita. timo syrjä / kiviseminaari oulussa 16

Toimiva joukkoliikenne keskustassa. 5. Viihtyisä rakennettu kaupunkiympäristö. 6.

17 Asennuskoulutus timo syrjä / kiviseminaari oulussa 17

18 Unohtuiko joku käyttäjä? Haluan kiittää teitä, että sain kertoa Kampista! Kiveykset ovat vasta alussa, mutta uskon, että taitomme riittävät. Haluan kiittää myös: SRV Viitoset Oy:stä Maija Saastamoista Arkkitehtitoimisto Juhani Pallasmaa Ky:stä arkkitehti Jyrki Niemistä Sain heiltä apua ja aineistoa esitykseeni. timo syrjä / kiviseminaari oulussa 18

Haluan kiittää myös: SRV Viitoset Oy:stä Maija Saastamoista Arkkitehtitoimisto Juhani
