1 Luonnossuunnitelma 1 (5) As Oy Ristikukkula c/o Pirmax Oy Possijärvenkatu Tampere Asunto Oy Ristikukkula, huoneistoparvekkeet 1 Yleistä Tämä luonnossuunnitelma sisältää As Oy Ristikukkulan huoneistoparvekerakenteiden rakenneteknisen luonnossuunnittelun seuraavien vaihtoehtojen mukaisesti: 1. Laatan ulokeosan ja kaiteen uusiminen laatan ulokeosan ja kaiteen purku laatan sisäänvedetyn osan ja pieliseinien perusteellinen kunnostus ulokeosan valaminen betonista uuden kevytrakenteisen kaiteen asentaminen 2. Kokonaan uusiminen betonista: laatan ja kaiteen purku laatan uusiminen betonista uuden kevytrakenteisen kaiteen asentaminen 3. Kokonaan uusiminen teräsrakenteisena: laatan ja kaiteen purku laatan uusiminen teräsrakenteisena uuden kevytrakenteisen kaiteen asentaminen parvekelasitus. 2 Nykyiset huoneistoparvekkeet Kiinteistössä on yhteensä 374 huoneistoparveketta. Parvekkeet ovat osin ulokkeellisia elementtiparvekkeita, joissa laatta ja kaide ovat samaa elementtiä. Parveke-elementit on tuettu pielielementtien varaan ja sidottu rakennuksen runkoon. Parvekkeiden alkuperäinen suunnitelma (vaiheesta 4) on liitteessä 1. Alkuperäisten suunnitelmien mukaan: Laatan mitat ovat 1390 mm x 2080 mm. Laatan paksuus on etuosastaan 120 mm, laatan reunoilla on n. 50 mm nostot. Kaiteen korkeus on 1000 mm laatan yläpinnasta, kokonaiskorkeus on 1140 mm. Kaiteen paksuus on 80 mm. Parvekepielielementti on parvekkeen toisella reunalla sandwichelementti, jonka ulkokuoren paksuus on 120 mm. Toisen reunan pielielementin paksuus on 120 mm. Parvekelaatan ulokeosan pituus on n. 600 mm. A-Insinöörit Suunnittelu Oy ESPOO Bertel Jungin aukio Espoo Fax TAMPERE Satakunnankatu 23 A Tampere Fax etunimi.sukunimi@ains.fi Internet: Y-tunnus Kotipaikka Tampere

2 2 (5) 3 Laatan ulokeosan ja kaiteen uusiminen Tässä vaihtoehdossa parvekelaatan ulokeosa ja kaide puretaan piikkaamalla ulkoseinän tasoon saakka. Vanhat laatasta tulevat raudoitteet säilytetään. Sisäänvedetty osa laatasta ja pieliseinät kunnostetaan perusteellisesti ja laatan etureunaan valetaan paikalla uusi ulokeosa. Vedenpoisto muutetaan sisäpuoliseksi. Uusi kaide on kevytrakenteinen. Tässä vaihtoehdossa parvekelaattaa voidaan pidentää mm. Kustannusarvio: n Käyttöikäarvio: vuotta Kuva 1. Esimerkki parvekkeesta, jossa laatan ulokeosa ja kaide on uusittu. Kuva 2 Havainnekuva parvekelaatasta, jossa etureuna valetaan paikallavaluna.

3 3 (5) 4 Uusiminen betonirakenteisena Tässä vaihtoehdossa parvekelaatta ja kaide puretaan kokonaisuudessaan. Parvekepielet kunnostetaan ja parvekepieliin asennetaan teräskonsolit, joiden varaan asennetaan uudet betonielementtilaatat. Laatan etureunaan asennetaan kevytrakenteinen kaide. Tässä vaihtoehdossa parvekelaattaa voidaan pidentää n. 200 mm. Tässä vaihtoehdossa myös parvekkeiden taustaseinät on todennäköisesti uusittava. Kustannusarvio parvekkeet Käyttöikäarvio n. 50 vuotta Kustannusarvio taustaseinät: n (sis. ikkunat ja ovet) Kuva 3 Esimerkki elementtirakenteisesta parvekelaatasta, joka on tuettu teräskonsolien varaan. Kuva 4 Luonnossuunnitelma parvekelaatan uusimisesta betonielementtinä.

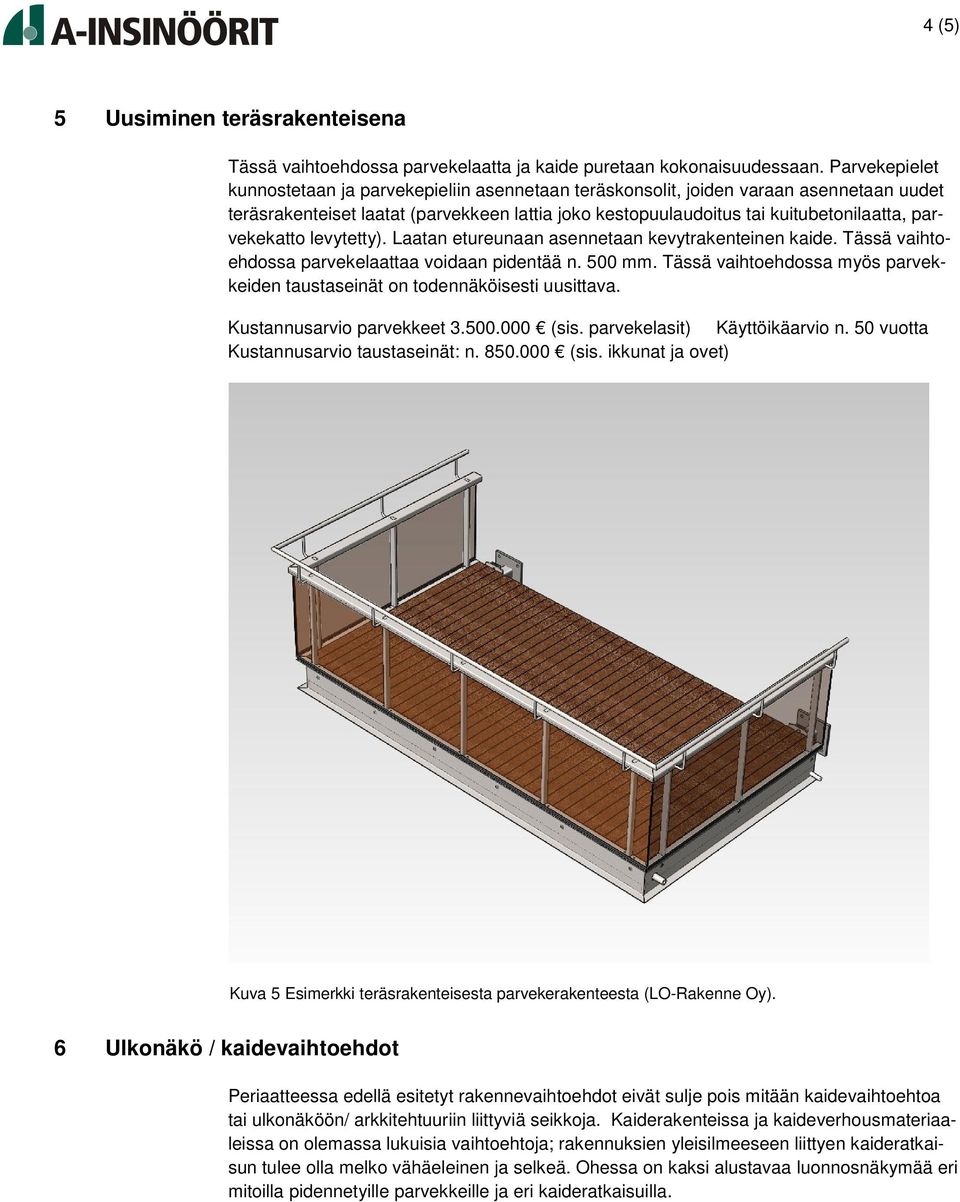

4 4 (5) 5 Uusiminen teräsrakenteisena Tässä vaihtoehdossa parvekelaatta ja kaide puretaan kokonaisuudessaan. Parvekepielet kunnostetaan ja parvekepieliin asennetaan teräskonsolit, joiden varaan asennetaan uudet teräsrakenteiset laatat (parvekkeen lattia joko kestopuulaudoitus tai kuitubetonilaatta, parvekekatto levytetty). Laatan etureunaan asennetaan kevytrakenteinen kaide. Tässä vaihtoehdossa parvekelaattaa voidaan pidentää n. 500 mm. Tässä vaihtoehdossa myös parvekkeiden taustaseinät on todennäköisesti uusittava. Kustannusarvio parvekkeet (sis. parvekelasit) Käyttöikäarvio n. 50 vuotta Kustannusarvio taustaseinät: n (sis. ikkunat ja ovet) Kuva 5 Esimerkki teräsrakenteisesta parvekerakenteesta (LO-Rakenne Oy). 6 Ulkonäkö / kaidevaihtoehdot Periaatteessa edellä esitetyt rakennevaihtoehdot eivät sulje pois mitään kaidevaihtoehtoa tai ulkonäköön/ arkkitehtuuriin liittyviä seikkoja. Kaiderakenteissa ja kaideverhousmateriaaleissa on olemassa lukuisia vaihtoehtoja; rakennuksien yleisilmeeseen liittyen kaideratkaisun tulee olla melko vähäeleinen ja selkeä. Ohessa on kaksi alustavaa luonnosnäkymää eri mitoilla pidennetyille parvekkeille ja eri kaideratkaisuilla.

5 5 (5) Tampereella Saija Varjonen, DI Mikko Heikkinen, RA Liite 1: Alkuperäisiä rakennesuunnitelmia

6 As Oy Ristikukkula LIITE 1 1 (2) Kuva 1: Parvekeleikkaus, vaihe IV Kuva 2: Parvekkeen tasokuva, vaihe IV A-Insinöörit Suunnittelu Oy ESPOO Bertel Jungin aukio Espoo Fax TAMPERE Satakunnankatu 23 A Tampere Fax etunimi.sukunimi@ains.fi Internet: Y-tunnus Kotipaikka Tampere

7 2 (2) Kuva 3: Parvekelaatan leikkaukset, vaihe IV
