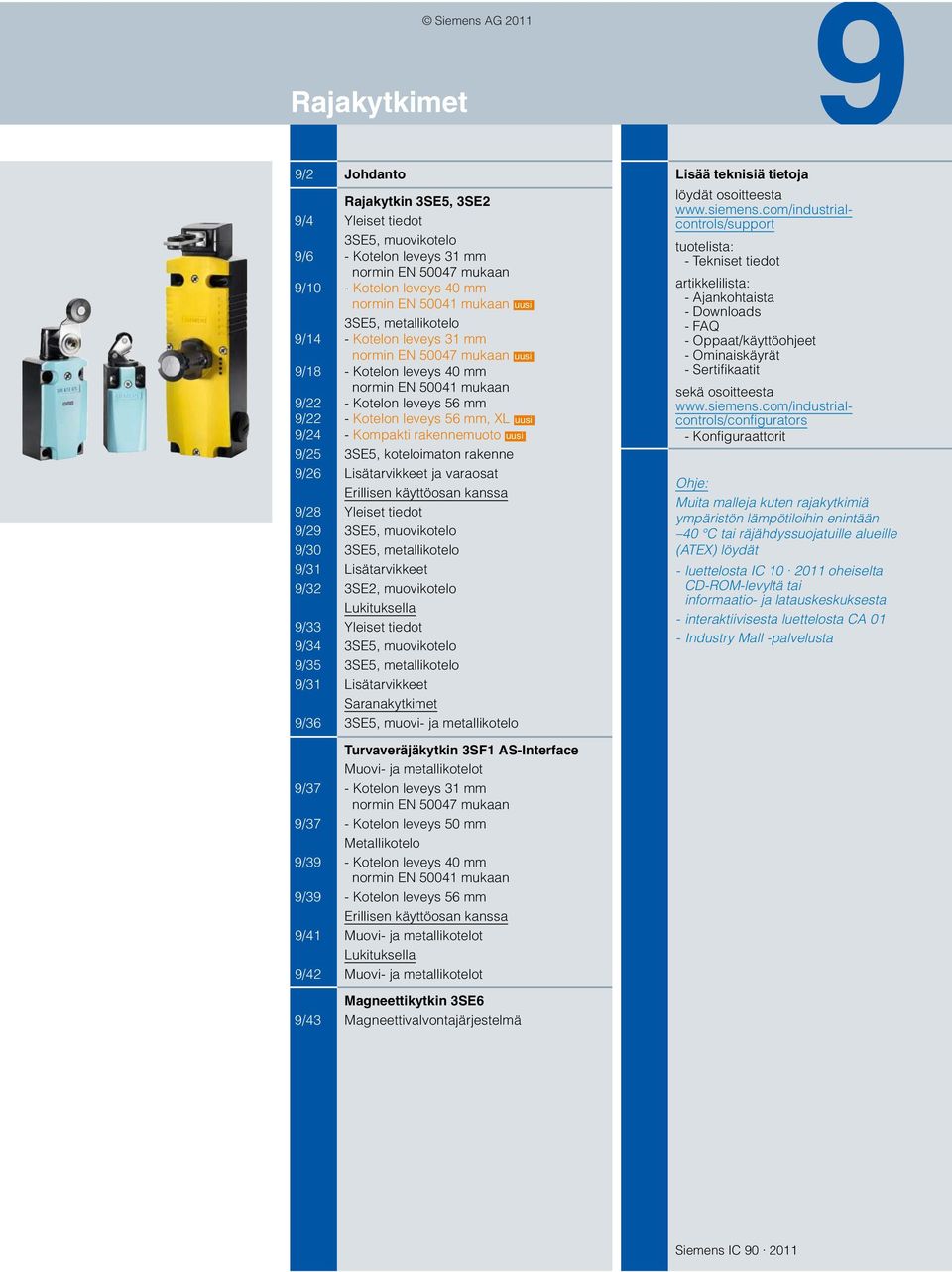

1 Rajakytkimet Siemens AG 2011 /2 Johdanto Rajakytkin 3SE5, 3SE2 /4 Yleiset tiedot 3SE5, muovikotelo /6 - Kotelon leveys 31 mm normin EN mukaan /10 - Kotelon leveys 40 mm normin EN mukaan 3SE5, metallikotelo /14 - Kotelon leveys 31 mm normin EN mukaan /18 - Kotelon leveys 40 mm normin EN mukaan /22 - Kotelon leveys 56 mm /22 - Kotelon leveys 56 mm, XL /24 - Kompakti rakennemuoto uusi /25 3SE5, koteloimaton rakenne /26 Lisätarvikkeet ja varaosat Erillisen käyttöosan kanssa /28 Yleiset tiedot /2 3SE5, muovikotelo /30 3SE5, metallikotelo /31 Lisätarvikkeet /32 3SE2, muovikotelo Lukituksella /33 Yleiset tiedot /34 3SE5, muovikotelo /35 3SE5, metallikotelo /31 Lisätarvikkeet Saranakytkimet /36 3SE5, muovi- ja metallikotelo uusi uusi uusi Lisää teknisiä tietoja löydät osoitteesta tuotelista: - Tekniset tiedot artikkelilista: - Ajankohtaista - Downloads - FAQ - Oppaat/käyttöohjeet - Ominaiskäyrät - Sertifikaatit sekä osoitteesta - Konfiguraattorit Ohje: Muita malleja kuten rajakytkimiä ympäristön lämpötiloihin enintään 40 C tai räjähdyssuojatuille alueille (ATEX) löydät - luettelosta IC oheiselta CD-ROM-levyltä tai informaatio- ja latauskeskuksesta - interaktiivisesta luettelosta CA 01 - Industry Mall -palvelusta Turvaveräjäkytkin 3SF1 AS-Interface Muovi- ja metallikotelot /37 - Kotelon leveys 31 mm normin EN mukaan /37 - Kotelon leveys 50 mm Metallikotelo /3 - Kotelon leveys 40 mm normin EN mukaan /3 - Kotelon leveys 56 mm Erillisen käyttöosan kanssa /41 Muovi- ja metallikotelot Lukituksella /42 Muovi- ja metallikotelot Magneettikytkin 3SE6 /43 Magneettivalvontajärjestelmä Siemens IC

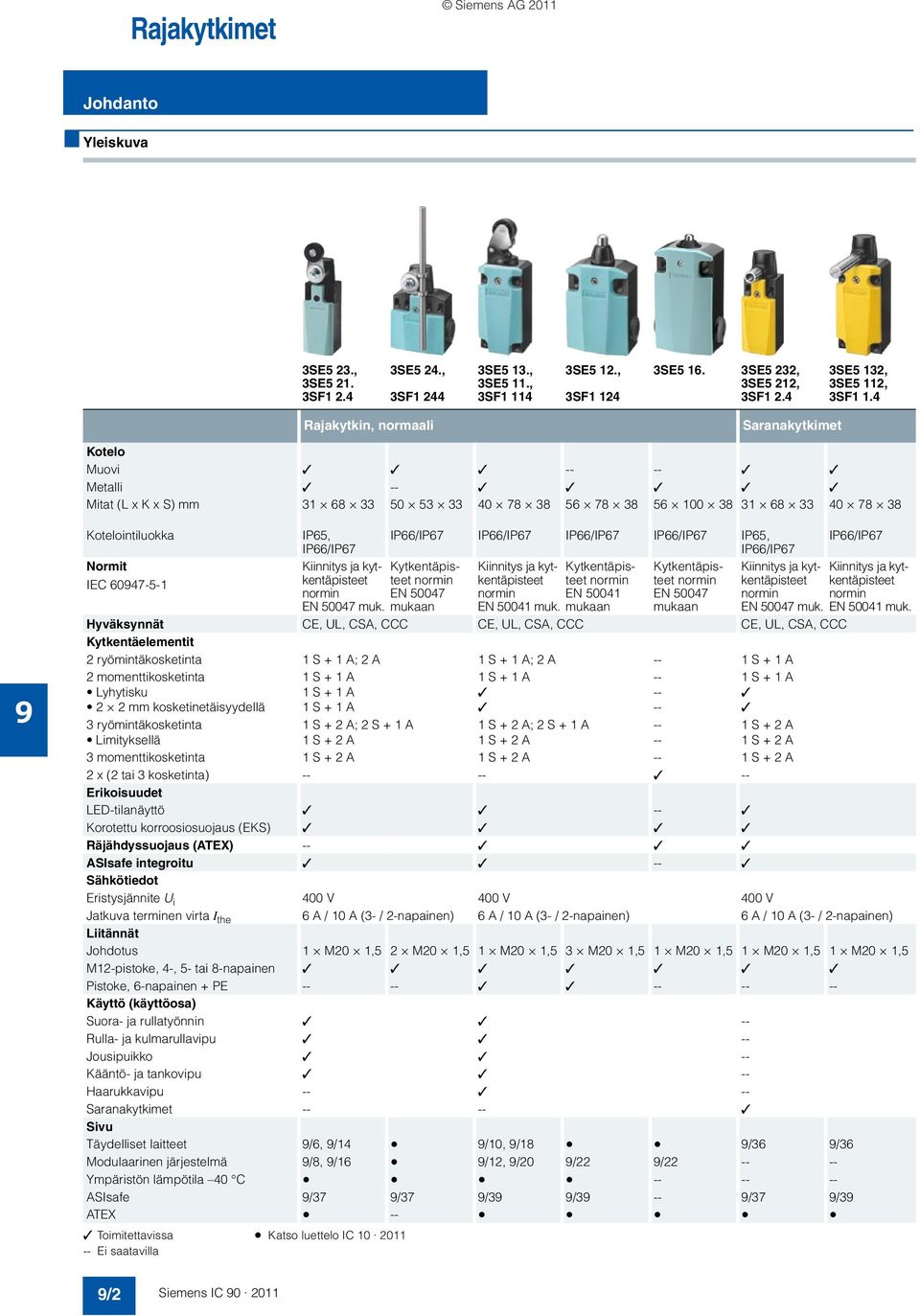

2 Rajakytkimet Siemens AG 2011 Johdanto Yleiskuva 3SE5 23., 3SE SF SE5 24., 3SF SE5 13., 3SE5 11., 3SF SE5 12., 3SF SE SE5 232, 3SE5 212, 3SF SE5 132, 3SE5 112, 3SF1 1.4 Rajakytkin, normaali Saranakytkimet Kotelo Muovi Metalli -- Mitat (L x K x S) mm Kotelointiluokka IP65, IP66/IP67 IP66/IP67 IP66/IP67 IP66/IP67 IP65, IP66/IP67 IP66/IP67 IP66/IP67 Normit Kiinnitys ja kytkentäpisteeteet Kytkentäpis- Kiinnitys ja kyt- Kytkentäpis- Kytkentäpis- Kiinnitys ja kyt- Kiinnitys ja kyt- normin kentäpisteet teet normin teet normin kentäpisteet kentäpisteet IEC normin EN normin EN EN normin normin EN muk. mukaan EN muk. mukaan mukaan EN muk. EN muk. Hyväksynnät CE, UL, CSA, CCC CE, UL, CSA, CCC CE, UL, CSA, CCC Kytkentäelementit 2 ryömintäkosketinta 1 S + 1 A; 2 A 1 S + 1 A; 2 A -- 1 S + 1 A 2 momenttikosketinta 1 S + 1 A 1 S + 1 A -- 1 S + 1 A Lyhytisku 1 S + 1 A mm kosketinetäisyydellä 1 S + 1 A -- 3 ryömintäkosketinta 1 S + 2 A; 2 S + 1 A 1 S + 2 A; 2 S + 1 A -- 1 S + 2 A Limityksellä 1 S + 2 A 1 S + 2 A -- 1 S + 2 A 3 momenttikosketinta 1 S + 2 A 1 S + 2 A -- 1 S + 2 A 2 x (2 tai 3 kosketinta) Erikoisuudet LED-tilanäyttö -- Korotettu korroosiosuojaus (EKS) Räjähdyssuojaus (ATEX) -- ASIsafe integroitu -- Sähkötiedot Eristysjännite U i 400 V 400 V 400 V Jatkuva terminen virta I the 6 A / 10 A (3- / 2-napainen) 6 A / 10 A (3- / 2-napainen) 6 A / 10 A (3- / 2-napainen) Liitännät Johdotus 1 M20 1,5 2 M20 1,5 1 M20 1,5 3 M20 1,5 1 M20 1,5 1 M20 1,5 1 M20 1,5 M12-pistoke, 4-, 5- tai 8-napainen Pistoke, 6-napainen + PE Käyttö (käyttöosa) Suora- ja rullatyönnin -- Rulla- ja kulmarullavipu -- Jousipuikko -- Kääntö- ja tankovipu -- Haarukkavipu Saranakytkimet Sivu Täydelliset laitteet /6, /14 k /10, /18 k k /36 /36 Modulaarinen järjestelmä /8, /16 k /12, /20 /22 / Ympäristön lämpötila 40 C k k k k ASIsafe /37 /37 /3 /3 -- /37 /3 ATEX k -- k k k k k Toimitettavissa k Katso luettelo IC Ei saatavilla /2 Siemens IC

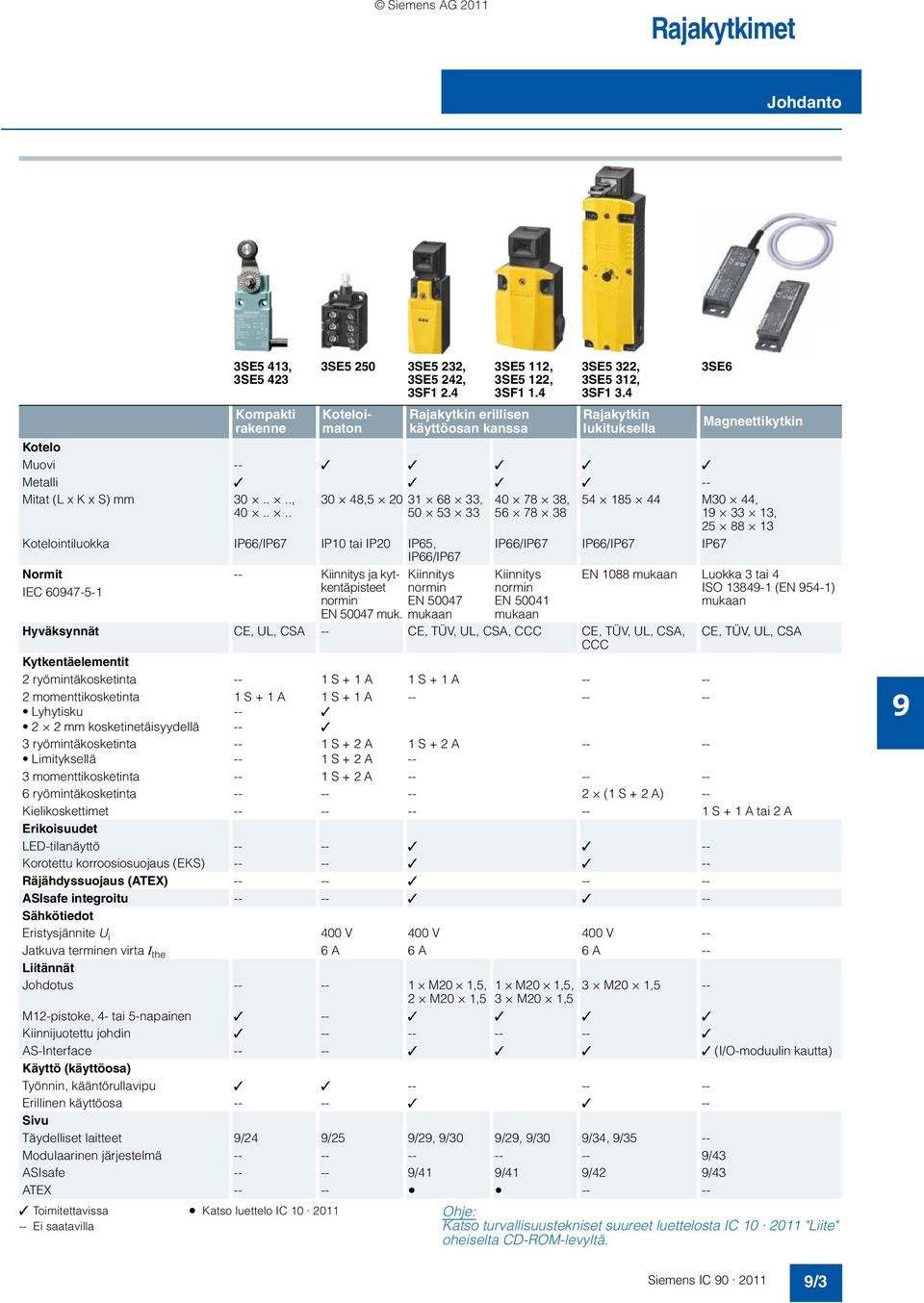

3 Rajakytkimet Johdanto 3SE5 413, 3SE5 423 Kompakti rakenne Toimitettavissa k Katso luettelo IC Ei saatavilla 3SE SE5 232, 3SE5 242, 3SF1 2.4 Koteloimaton 3SE5 112, 3SE5 122, 3SF1 1.4 Rajakytkin erillisen käyttöosan kanssa 3SE5 322, 3SE5 312, 3SF1 3.4 Rajakytkin lukituksella Kotelo Muovi -- Metalli -- Mitat (L x K x S) mm , , , Kotelointiluokka IP66/IP67 IP10 tai IP20 IP65, IP66/IP67 Normit -- Kiinnitys ja kytkentäpisteet Kiinnitys normin IEC normin EN EN muk. mukaan , SE6 Magneettikytkin M30 44, , IP66/IP67 IP66/IP67 IP67 Kiinnitys normin EN mukaan EN 1088 mukaan Luokka 3 tai 4 ISO (EN 54-1) mukaan Hyväksynnät CE, UL, CSA -- CE, TÜV, UL, CSA, CCC CE, TÜV, UL, CSA, CE, TÜV, UL, CSA CCC Kytkentäelementit 2 ryömintäkosketinta -- 1 S + 1 A 1 S + 1 A momenttikosketinta 1 S + 1 A 1 S + 1 A Lyhytisku mm kosketinetäisyydellä -- 3 ryömintäkosketinta -- 1 S + 2 A 1 S + 2 A Limityksellä -- 1 S + 2 A -- 3 momenttikosketinta -- 1 S + 2 A ryömintäkosketinta (1 S + 2 A) -- Kielikoskettimet S + 1 A tai 2 A Erikoisuudet LED-tilanäyttö Korotettu korroosiosuojaus (EKS) Räjähdyssuojaus (ATEX) ASIsafe integroitu Sähkötiedot Eristysjännite U i 400 V 400 V 400 V -- Jatkuva terminen virta I the 6 A 6 A 6 A -- Liitännät Johdotus M20 1,5, 1 M20 1,5, 3 M20 1, M20 1,5 3 M20 1,5 M12-pistoke, 4- tai 5-napainen -- Kiinnijuotettu johdin AS-Interface (I/O-moduulin kautta) Käyttö (käyttöosa) Työnnin, kääntörullavipu Erillinen käyttöosa Sivu Täydelliset laitteet /24 /25 /2, /30 /2, /30 /34, /35 -- Modulaarinen järjestelmä /43 ASIsafe /41 /41 /42 /43 ATEX k k Ohje: Katso turvallisuustekniset suureet luettelosta IC "Liite" oheiselta CD-ROM-levyltä. Siemens IC /3
4 Rajakytkin 3SE5, 3SE2 Siemens AG 2011 Yleiset tiedot Yleiskuva Modernisti muotoillut, innovatiiviset SIRIUS rajakytkimet 3SE5, modulaarinen rakenne ja yksinkertainen kytkeä. Niillä saavutetaan erilaisten kytkinvaihtoehtojen aikaa säästävä ja erittäin joustava asennus. Jokainen kotelo voidaan periaatteessa yhdistää jokaisen ohjaimen kanssa, jolloin on kuitenkin tarvittaessa huomioitava normit EN ja EN Täydelliset laitteet Tavallisimpia malleja on saatavissa valmiina. Rajakytkin 3SE5 muovi- ja metallikotelolla Modulaarinen järjestelmä Mallisarjassa 3SE5 on uutta modulaarinen järjestelmä, joka koostuu eri kokoisista peruskytkimistä ja erikseen tilattavasta ohjainpäästä. Kytkimen modulaarisen rakenteen ansiosta käyttäjällä on mahdollisuus valita sopiva ratkaisu useista eri vaihtoehdoista ja asentaa se helposti ja nopeasti itse. Yksinkertaisella pistoasennuksella mahdollistetaan ohjainpäiden nopea vaihto. Kotelokoot Kytkin 3SE5 voidaan toimittaa viidessä erilaisessa kotelokoossa 2 tai 3 koskettimen kanssa sekä XL-kotelossa: Koteloimaton rajakytkin IP20 tai IP10 Muovikotelo normin EN mukaan, 31 mm leveä, IP65, 1johdotus Metallikotelo normin EN mukaan, 31 mm leveä, IP66/IP67, 1 johdotus Muovi- ja metallikotelo normin EN mukaan, 40 mm leveä, IP66/IP67, 1 johdotus Muovikotelo, 50 mm leveä, IP66/IP67, 2 johdotusta Metallikotelo, 56 mm leveä, IP66/IP67, 3 johdotusta Metallikotelo XL koskettimella, 56 mm leveä, IP66/IP67, 3 johdotusta Kotelorakenteet Sarjan 3SE5 yhteydessä voidaan valita erilaisista peruskytkimistä: Kytkentäelementeillä kahden tai kolmen koskettimen kanssa (ruuviliitäntä), rakenteeltaan ryömintä- tai momenttikoskettimena, ryömintäkoskettimet myös limityksellä Valinnainen LED-tilanäyttö Asennetulla laitepistokkeella M12, neljä- tai viisinapainen (toimitettavissa lisätarvikkeena leveälle kotelolle itseasennettavaksi) Laitepistokkeella, 6-napainen + PE metallikoteloilla Vaihtoehdot parannetulla korroosiosuojauksella (EKS) Vaihtoehdot käyttölämpötilaan maks. 40 C Metallikotelo räjähdyssuojatuille alueille (ATEX) (katso luettelo IC tai Industry Mall) AS-Interface-malli sisäänrakennetulla ASIsafe-elektroniikalla kaikille kotelomuodoille (katso sivu /37) Vaihtoehdot Kaikki ohjainpäät voidaan asentaa eri kohtiin akselille 22,5 -askelin. Toimitettavissa seuraavat ohjainpäätyypit: Yksinkertainen-, suora- ja rullatyönnin Rulla- ja kulmarullavipu Jousipuikko Kääntörullavipu ja tankovipu kääntöohjainpäällä Haarukkavipu kääntöohjainpäällä Käyttörullia on toimitettavissa erilaisina materiaaleina ja eri halkaisijoilla. Esimerkkejä modulaarisesta järjestelmästä Muotoilu Kaikissa kotelovaihtoehdoissa on integroitu kloori-kautsu-kalvo (korkea toimintavarmuus kylmyydessä ja aggressiivisessa ympäristössä). NSC0_0082 Kääntöohjainpää kääntö- ja tankovivulle kytkentäsuunnan asetuksella oikealle, vasemmalle tai oikealle/vasemmalle (vakiona kaikille kääntöohjainpäille paitsi haarukkavivulle) /4 Siemens IC

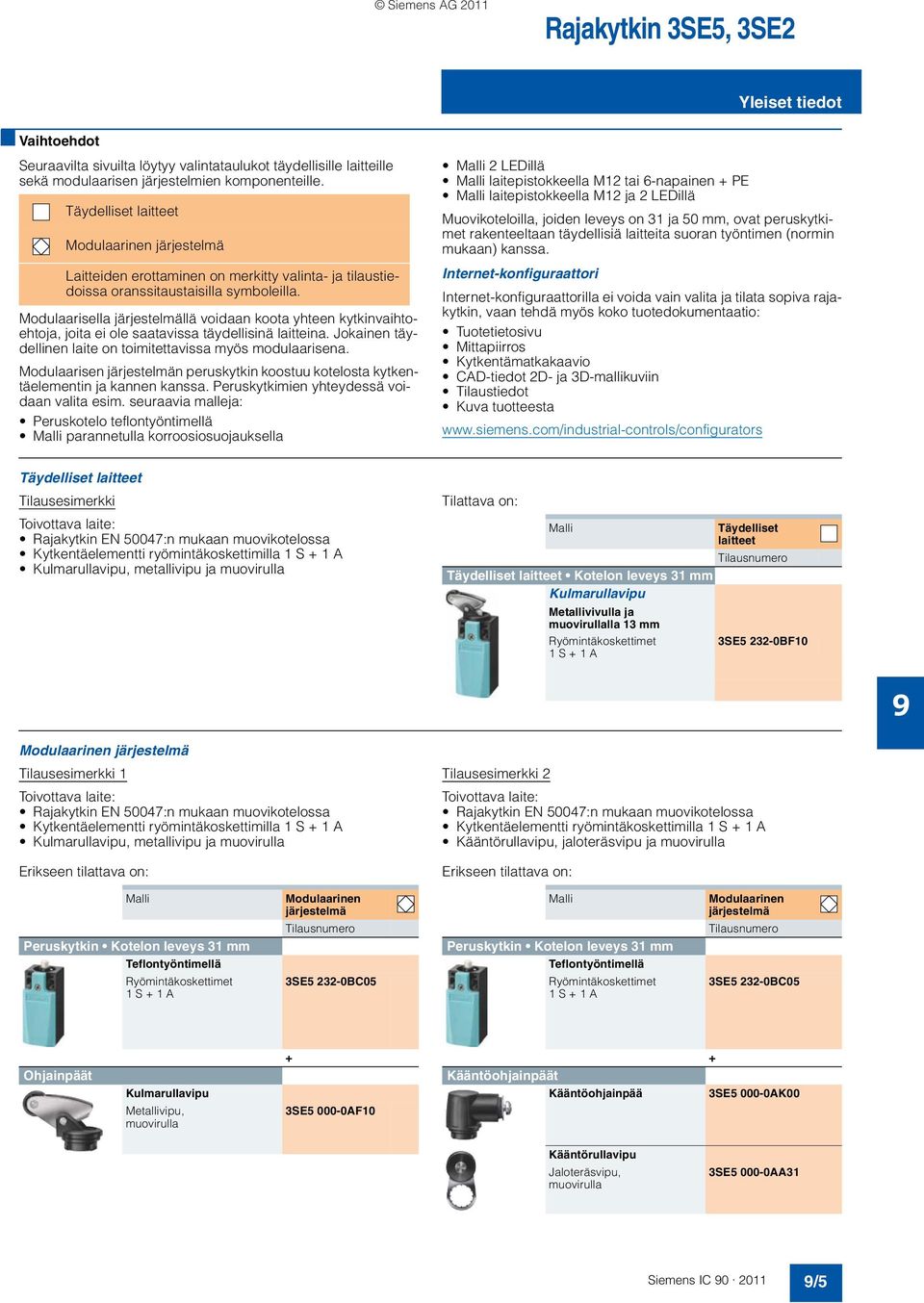

5 Rajakytkin 3SE5, 3SE2 Yleiset tiedot Vaihtoehdot Seuraavilta sivuilta löytyy valintataulukot täydellisille laitteille sekä modulaarisen järjestelmien komponenteille. Täydelliset laitteet Modulaarinen järjestelmä Laitteiden erottaminen on merkitty valinta- ja tilaustiedoissa oranssitaustaisilla symboleilla. Modulaarisella järjestelmällä voidaan koota yhteen kytkinvaihtoehtoja, joita ei ole saatavissa täydellisinä laitteina. Jokainen täydellinen laite on toimitettavissa myös modulaarisena. Modulaarisen järjestelmän peruskytkin koostuu kotelosta kytkentäelementin ja kannen kanssa. Peruskytkimien yhteydessä voidaan valita esim. seuraavia malleja: Peruskotelo teflontyöntimellä Malli parannetulla korroosiosuojauksella Malli 2 LEDillä Malli laitepistokkeella M12 tai 6-napainen + PE Malli laitepistokkeella M12 ja 2 LEDillä Muovikoteloilla, joiden leveys on 31 ja 50 mm, ovat peruskytkimet rakenteeltaan täydellisiä laitteita suoran työntimen (normin mukaan) kanssa. Internet-konfiguraattori Internet-konfiguraattorilla ei voida vain valita ja tilata sopiva rajakytkin, vaan tehdä myös koko tuotedokumentaatio: Tuotetietosivu Mittapiirros Kytkentämatkakaavio CAD-tiedot 2D- ja 3D-mallikuviin Tilaustiedot Kuva tuotteesta Täydelliset laitteet Tilausesimerkki Toivottava laite: Rajakytkin EN 50047:n mukaan muovikotelossa Kytkentäelementti ryömintäkoskettimilla 1 S + 1 A Kulmarullavipu, metallivipu ja muovirulla Tilattava on: Malli Täydelliset laitteet Täydelliset laitteet Kotelon leveys 31 mm Kulmarullavipu Metallivivulla ja muovirullalla 13 mm Ryömintäkoskettimet 3SE BF10 1 S + 1 A Modulaarinen järjestelmä Tilausesimerkki 1 Toivottava laite: Rajakytkin EN 50047:n mukaan muovikotelossa Kytkentäelementti ryömintäkoskettimilla 1 S + 1 A Kulmarullavipu, metallivipu ja muovirulla Erikseen tilattava on: Tilausesimerkki 2 Toivottava laite: Rajakytkin EN 50047:n mukaan muovikotelossa Kytkentäelementti ryömintäkoskettimilla 1 S + 1 A Kääntörullavipu, jaloteräsvipu ja muovirulla Erikseen tilattava on: Malli Peruskytkin Kotelon leveys 31 mm Teflontyöntimellä Ryömintäkoskettimet 1 S + 1 A Modulaarinen järjestelmä 3SE BC05 Malli Peruskytkin Kotelon leveys 31 mm Teflontyöntimellä Ryömintäkoskettimet 1 S + 1 A Modulaarinen järjestelmä 3SE BC05 Ohjainpäät Kulmarullavipu Metallivipu, muovirulla + 3SE AF10 Kääntöohjainpäät Kääntöohjainpää + 3SE AK00 Kääntörullavipu Jaloteräsvipu, muovirulla 3SE AA31 Siemens IC /5

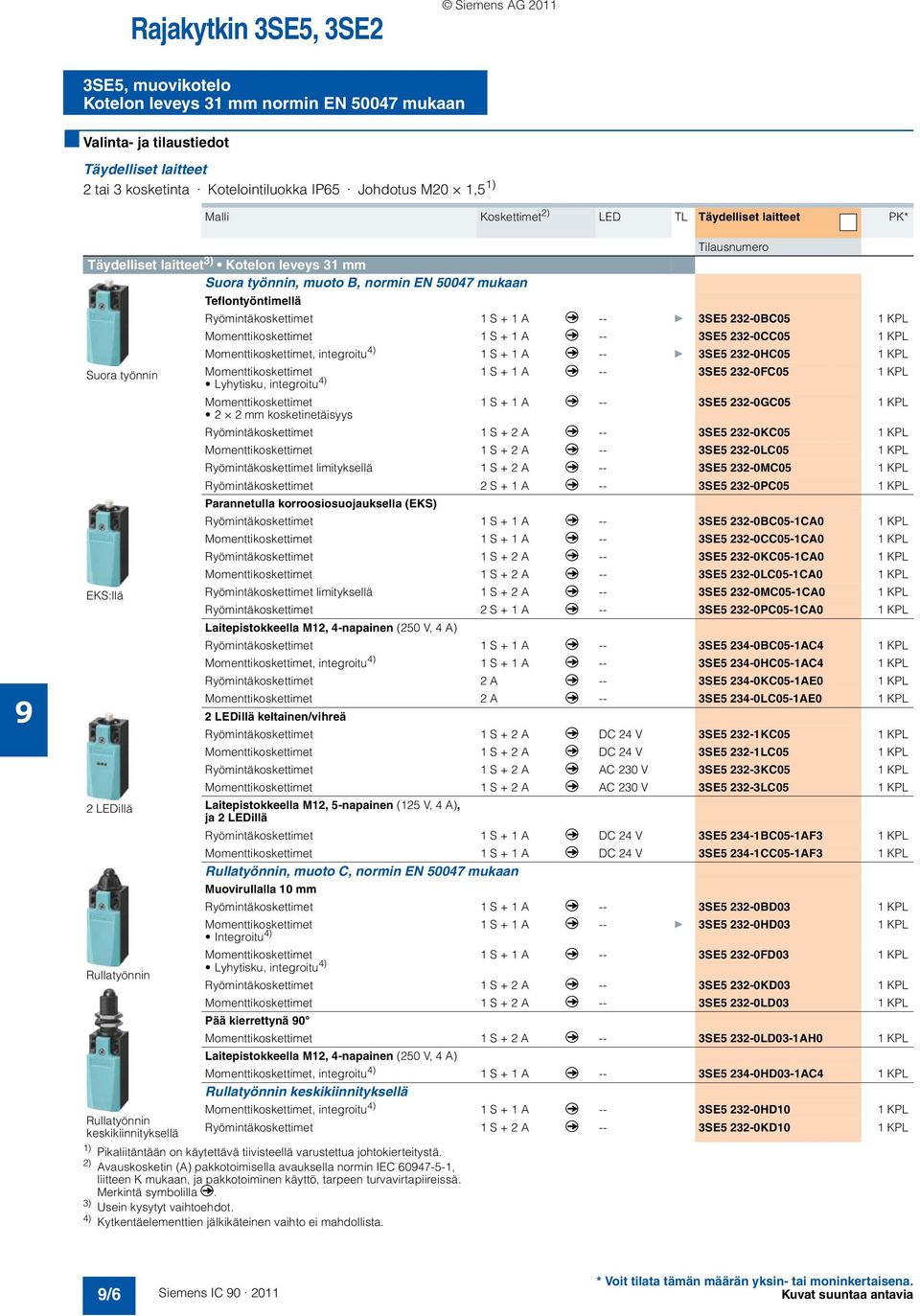

6 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, muovikotelo Kotelon leveys 31 mm normin EN mukaan Valinta- ja tilaustiedot Täydelliset laitteet 2 tai 3 kosketinta Kotelointiluokka IP65 Johdotus M20 1,5 1) Malli Koskettimet 2) LED TL Täydelliset laitteet PK* Täydelliset laitteet 3) Kotelon leveys 31 mm Suora työnnin, muoto B, normin EN mukaan Teflontyöntimellä Ryömintäkoskettimet 1 S + 1 A q -- } 3SE BC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- } 3SE HC05 1 KPL Suora työnnin Momenttikoskettimet 1 S + 1 A Lyhytisku, integroitu 4) q -- 3SE FC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE GC05 1 KPL 2 2 mm kosketinetäisyys Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05 1 KPL Parannetulla korroosiosuojauksella (EKS) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05-1CA0 1 KPL EKS:llä Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05-1CA0 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1AC4 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HC05-1AC4 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KC05-1AE0 1 KPL Momenttikoskettimet 2 A q -- 3SE LC05-1AE0 1 KPL 2 LEDillä keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LC05 1 KPL 2 LEDillä Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BC05-1AF3 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CC05-1AF3 1 KPL Rullatyönnin, muoto C, normin EN mukaan Muovirullalla 10 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BD03 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE HD03 1 KPL Integroitu 4) Momenttikoskettimet 1 S + 1 A q -- 3SE FD03 1 KPL Rullatyönnin Lyhytisku, integroitu 4) Ryömintäkoskettimet 1 S + 2 A q -- 3SE KD03 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LD03 1 KPL Pää kierrettynä 0 Momenttikoskettimet 1 S + 2 A q -- 3SE LD03-1AH0 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HD03-1AC4 1 KPL Rullatyönnin keskikiinnityksellä Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HD10 1 KPL Rullatyönnin keskikiinnityksellä Ryömintäkoskettimet 1 S + 2 A q -- 3SE KD10 1 KPL 1) Pikaliitäntään on käytettävä tiivisteellä varustettua johtokierteitystä. 2) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä. Merkintä symbolilla q. 3) Usein kysytyt vaihtoehdot. 4) Kytkentäelementtien jälkikäteinen vaihto ei mahdollista. /6 Siemens IC

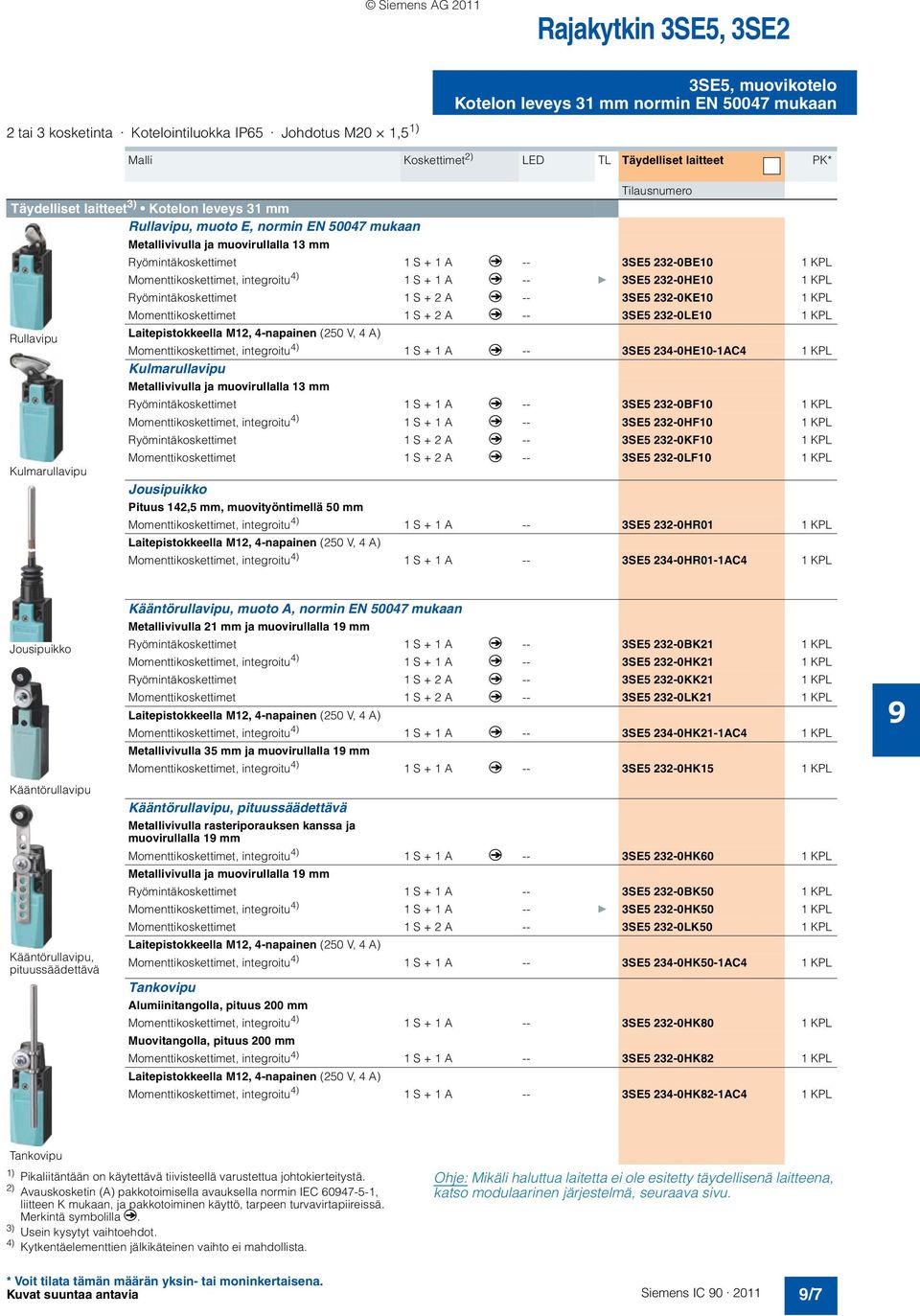

7 Rajakytkin 3SE5, 3SE2 2 tai 3 kosketinta Kotelointiluokka IP65 Johdotus M20 1,5 1) 3SE5, muovikotelo Kotelon leveys 31 mm normin EN mukaan Malli Koskettimet 2) LED TL Täydelliset laitteet PK* Täydelliset laitteet 3) Kotelon leveys 31 mm Rullavipu, muoto E, normin EN mukaan Metallivivulla ja muovirullalla 13 mm Rullavipu Kulmarullavipu Ryömintäkoskettimet 1 S + 1 A q -- 3SE BE10 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- } 3SE HE10 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KE10 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LE10 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HE10-1AC4 1 KPL Kulmarullavipu Metallivivulla ja muovirullalla 13 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BF10 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HF10 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KF10 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LF10 1 KPL Jousipuikko Pituus 142,5 mm, muovityöntimellä 50 mm Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HR01 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HR01-1AC4 1 KPL Jousipuikko Kääntörullavipu Kääntörullavipu, pituussäädettävä Kääntörullavipu, muoto A, normin EN mukaan Metallivivulla 21 mm ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BK21 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HK21 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KK21 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LK21 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HK21-1AC4 1 KPL Metallivivulla 35 mm ja muovirullalla 1 mm Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HK15 1 KPL Kääntörullavipu, pituussäädettävä Metallivivulla rasteriporauksen kanssa ja muovirullalla 1 mm Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HK60 1 KPL Metallivivulla ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A -- 3SE BK50 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A -- } 3SE HK50 1 KPL Momenttikoskettimet 1 S + 2 A -- 3SE LK50 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HK50-1AC4 1 KPL Tankovipu Alumiinitangolla, pituus 200 mm Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HK80 1 KPL Muovitangolla, pituus 200 mm Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HK82 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Momenttikoskettimet, integroitu 4) 1 S + 1 A -- 3SE HK82-1AC4 1 KPL Tankovipu 1) Pikaliitäntään on käytettävä tiivisteellä varustettua johtokierteitystä. 2) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä. Merkintä symbolilla q. 3) Usein kysytyt vaihtoehdot. 4) Kytkentäelementtien jälkikäteinen vaihto ei mahdollista. Ohje: Mikäli haluttua laitetta ei ole esitetty täydellisenä laitteena, katso modulaarinen järjestelmä, seuraava sivu. Siemens IC /7

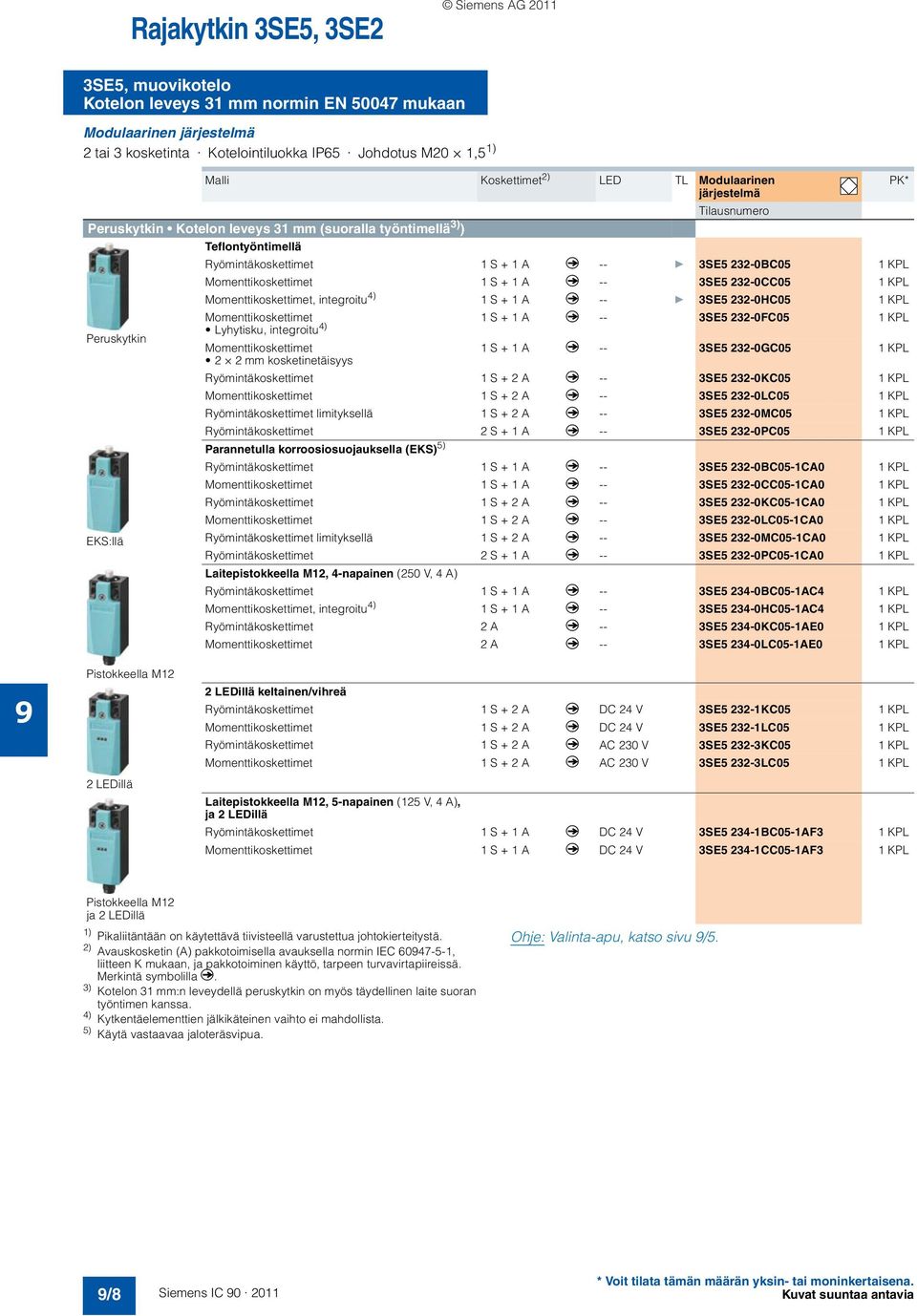

8 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, muovikotelo Kotelon leveys 31 mm normin EN mukaan Modulaarinen järjestelmä 2 tai 3 kosketinta Kotelointiluokka IP65 Johdotus M20 1,5 1) Malli Koskettimet 2) LED TL Modulaarinen järjestelmä Peruskytkin Kotelon leveys 31 mm (suoralla työntimellä 3) ) Teflontyöntimellä Peruskytkin EKS:llä Ryömintäkoskettimet 1 S + 1 A q -- } 3SE BC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- } 3SE HC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE FC05 1 KPL Lyhytisku, integroitu 4) Momenttikoskettimet 1 S + 1 A q -- 3SE GC05 1 KPL 2 2 mm kosketinetäisyys Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05 1 KPL Parannetulla korroosiosuojauksella (EKS) 5) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05-1CA0 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05-1CA0 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1AC4 1 KPL Momenttikoskettimet, integroitu 4) 1 S + 1 A q -- 3SE HC05-1AC4 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KC05-1AE0 1 KPL Momenttikoskettimet 2 A q -- 3SE LC05-1AE0 1 KPL PK* Pistokkeella M12 2 LEDillä 2 LEDillä keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LC05 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BC05-1AF3 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CC05-1AF3 1 KPL Pistokkeella M12 ja 2 LEDillä 1) Pikaliitäntään on käytettävä tiivisteellä varustettua johtokierteitystä. 2) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä. Merkintä symbolilla q. 3) Kotelon 31 mm:n leveydellä peruskytkin on myös täydellinen laite suoran työntimen kanssa. 4) Kytkentäelementtien jälkikäteinen vaihto ei mahdollista. 5) Käytä vastaavaa jaloteräsvipua. Ohje: Valinta-apu, katso sivu /5. /8 Siemens IC
9 Rajakytkin 3SE5, 3SE2 3SE5, muovikotelo Kotelon leveys 31 mm normin EN mukaan Ohjainpäät Rullatyönnin Malli 1) Halkaisija TL Modulaarinen järjestelmä mm Rullatyönnin, muoto C normin EN mukaan Muovirulla q 10 3SE AD03 1 KPL Jaloteräsrulla q 10 3SE AD04 1 KPL Rullatyönnin keskikiinnityksellä Muovirulla q 10 3SE AD10 1 KPL Jaloteräsrulla q 10 3SE AD11 1 KPL PK* Keskikiinnityksellä Rullavipu Kulmarullavipu Rullavipu, muoto E normin EN mukaan Metallivipu, muovirulla q 13 3SE AE10 1 KPL Metallivipu, jaloteräsrulla q 13 3SE AE11 1 KPL Jaloteräsvipu, muovirulla q 13 3SE AE12 1 KPL Jaloteräsvipu, jaloteräsrulla q 13 3SE AE13 1 KPL Kulmarullavipu Metallivipu, muovirulla q 13 3SE AF10 1 KPL Metallivipu, jaloteräsrulla q 13 3SE AF11 1 KPL Jaloteräsvipu, muovirulla q 13 3SE AF12 1 KPL Jaloteräsvipu, jaloteräsrulla q 13 3SE AF13 1 KPL Jousipuikko (vain momenttikoskettimilla varustetulle kytkimelle) Muovinen työnnin: Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR01 1 KPL Pituus 76 mm (jousi 23,5 mm, työnnin 10 mm) 3SE AR03 1 KPL Pituus 242,5 mm (jousi 150 mm, työnnin 50 mm) 3SE AR04 1 KPL Ruostumattomasta teräksestä valmistettu työnnin: Jousipuikko Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR02 1 KPL Kääntöohjainpäät Kääntöohjainpää, muovi (ilman vipua) Oikealle ja/tai vasemmalle kytkevä, aseteltavissa q 3SE AK00 1 KPL Kääntöohjainpää Kääntörullavipu Kääntörullavipu, pituussäädettävä Vipu kääntöohjainpäille Kääntörullavipu 21 mm, suora, muoto A normin EN mukaan Metallivipu, muovirulla q 1 3SE AA21 1 KPL Metallivipu, jaloteräsrulla q 1 3SE AA22 1 KPL Metallivipu, rulla kuulalaakereilla q 1 3SE AA23 1 KPL Metallivipu, muovirulla q 30 3SE AA25 1 KPL Jaloteräsvipu, muovirulla q 1 3SE AA31 1 KPL Jaloteräsvipu, jaloteräsrulla q 1 3SE AA32 1 KPL Kääntörullavipu 30 mm, suora 2) Metallivipu, muovirulla q 1 3SE AA24 1 KPL Kääntörullavipu, pituussäädettävä, rasteriporauksella Metallivipu, muovirulla q 1 3SE AA60 1 KPL Metallivipu, jaloteräsrulla q 1 3SE AA61 1 KPL Metallivipu, muovirulla q 50 3SE AA67 1 KPL Metallivipu, kumirulla q 50 3SE AA68 1 KPL Jaloteräsvipu, muovirulla q 1 3SE AA62 1 KPL Jaloteräsvipu, jaloteräsrulla q 1 3SE AA63 1 KPL Kääntörullavipu, pituussäädettävä Metallivipu, muovirulla 1 3SE AA50 1 KPL Metallivipu, jaloteräsrulla 1 3SE AA51 1 KPL Metallivipu, muovirulla 30 3SE AA55 1 KPL Metallivipu, muovirulla 50 3SE AA57 1 KPL Metallivipu, kumirulla 50 3SE AA58 1 KPL Jaloteräsvipu, muovirulla 1 3SE AA52 1 KPL Jaloteräsvipu, jaloteräsrulla 1 3SE AA53 1 KPL Tankovipu Alumiinitanko, pituus 200 mm 6 3SE AA80 1 KPL Tankovipu Jousitanko, pituus 200 mm 6 3SE AA81 1 KPL Muovitanko, pituus 200 mm 6 3SE AA82 1 KPL 1) Pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Asennettavissa 180 käännettynä, vivun taustapuolelle. Siemens IC /
10 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, muovikotelo Kotelon leveys 40 mm normin EN mukaan Valinta- ja tilaustiedot Täydelliset laitteet 2 tai 3 kosketinta Kotelointiluokka IP66/67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 40 mm Yksinkertainen työnnin Jaloterästyöntimellä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BB01 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CB01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KB01 1 KPL Yksinkertainen Momenttikoskettimet 1 S + 2 A q -- 3SE LB01 1 KPL työnnin Ryömintäkoskettimet 2 S + 1 A q -- 3SE PB01 1 KPL Suora työnnin, muoto B normin EN mukaan Muovityöntimellä Suora työnnin Rullatyönnin Rullavipu Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC03 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC03 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC03 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC03 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC03 1 KPL Rullatyönnin, muoto C, normin EN mukaan Muovirullalla 13 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BD05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CD05 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KD05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LD05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PD05 1 KPL Rullavipu Metallivivulla ja muovirullalla 22 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BE05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CE05 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KE05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LE05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PE05 1 KPL Kulmarullavipu Metallivivulla ja muovirullalla 22 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BF05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CF05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LF05 1 KPL Kulmarullavipu Jousipuikko Pituus 142,5 mm, muovityöntimellä 50 mm Momenttikoskettimet 1 S + 1 A -- 3SE CR01 1 KPL Momenttikoskettimet 1 S + 2 A -- 3SE LR01 1 KPL Jousipuikko 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. /10 Siemens IC

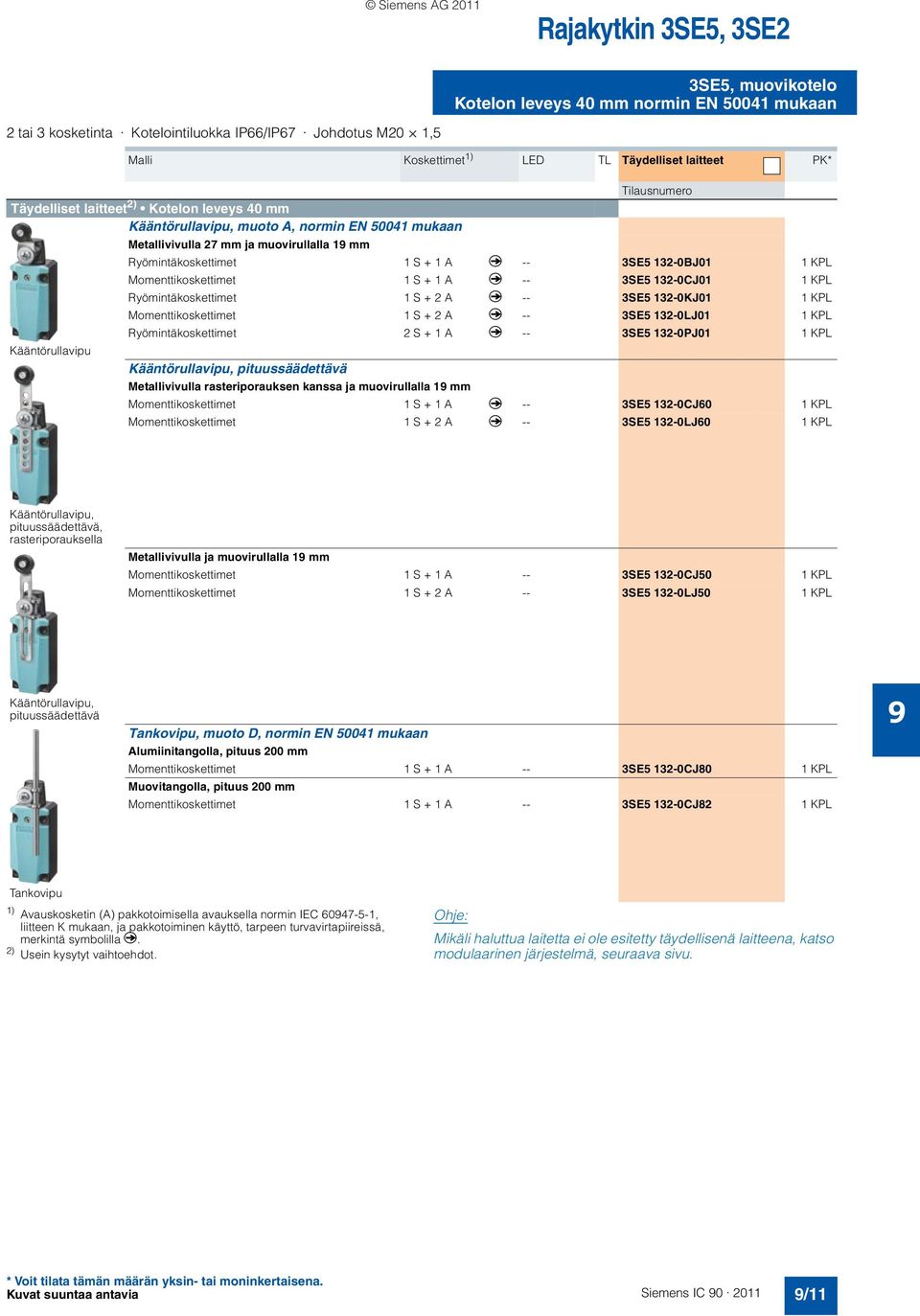

11 Rajakytkin 3SE5, 3SE2 3SE5, muovikotelo Kotelon leveys 40 mm normin EN mukaan 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 40 mm Kääntörullavipu, muoto A, normin EN mukaan Metallivivulla 27 mm ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BJ01 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CJ01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KJ01 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LJ01 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PJ01 1 KPL Kääntörullavipu Kääntörullavipu, pituussäädettävä Metallivivulla rasteriporauksen kanssa ja muovirullalla 1 mm Momenttikoskettimet 1 S + 1 A q -- 3SE CJ60 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LJ60 1 KPL Kääntörullavipu, pituussäädettävä, rasteriporauksella Metallivivulla ja muovirullalla 1 mm Momenttikoskettimet 1 S + 1 A -- 3SE CJ50 1 KPL Momenttikoskettimet 1 S + 2 A -- 3SE LJ50 1 KPL Kääntörullavipu, pituussäädettävä Tankovipu, muoto D, normin EN mukaan Alumiinitangolla, pituus 200 mm Momenttikoskettimet 1 S + 1 A -- 3SE CJ80 1 KPL Muovitangolla, pituus 200 mm Momenttikoskettimet 1 S + 1 A -- 3SE CJ82 1 KPL Tankovipu 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. Ohje: Mikäli haluttua laitetta ei ole esitetty täydellisenä laitteena, katso modulaarinen järjestelmä, seuraava sivu. Siemens IC /11
12 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, muovikotelo Kotelon leveys 40 mm normin EN mukaan Modulaarinen järjestelmä 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Modulaarinen järjestelmä Peruskytkin Kotelon leveys 40 mm Liitäntäkierre M20 1,5 Peruskytkin EKS:llä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00 1 KPL Kullatut koskettimet q 3SE CA00-1AC1 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LA00 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MA00 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PA00 1 KPL Parannetulla korroosiosuojauksella (EKS) 2) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KA00-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LA00-1CA0 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MA00-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PA00-1CA0 1 KPL Laitepistokkeella M12, 4-napainen (250 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00-1AC4 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00-1AC4 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KA00-1AE0 1 KPL Momenttikoskettimet 2 A q -- 3SE LA00-1AE0 1 KPL PK* Pistokkeella M12 2 LEDillä, keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LA00 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LA00 1 KPL 2 LEDillä 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Käytä vastaavaa jaloteräsvipua. Ohje: Valinta-apu, katso sivu /5. /12 Siemens IC
13 Rajakytkin 3SE5, 3SE2 3SE5, muovikotelo Kotelon leveys 40 mm normin EN mukaan Ohjainpäät Yksinkertainen työnnin Työnnin Malli 1) Halkaisija TL Modulaarinen järjestelmä mm Yksinkertainen työnnin Jaloterästyönnin q 10 3SE AB01 1 KPL Suora työnnin, muoto B normin EN mukaan Muovityönnin q 10 3SE AC03 1 KPL Rullatyönnin, muoto C normin EN mukaan Muovityönnin, muovirulla q 13 3SE AD05 1 KPL Muovityönnin, jaloteräsrulla q 13 3SE AD06 1 KPL Rullavipu Metallivipu muovirullalla, muovikanta q 22 3SE AE05 1 KPL PK* Rullavipu Kulmarullavipu Metallivipu muovirullalla, muovikanta q 22 3SE AF05 1 KPL Kulmarullavipu Jousipuikko (vain momenttikoskettimilla varustetulle kytkimelle) Muovinen työnnin: Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR01 1 KPL Pituus 76 mm (jousi 23,5 mm, työnnin 10 mm) 3SE AR03 1 KPL Pituus 242,5 mm (jousi 150 mm, työnnin 50 mm) 3SE AR04 1 KPL Ruostumattomasta teräksestä valmistettu työnnin: Jousipuikko Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR02 1 KPL Kääntöohjainpäät Kääntöohjainpää, muovi (ilman vipua) Kääntö- ja tankovivulle, q 3SE AJ00 1 KPL oikealle ja/tai vasemmalle kytkevä, aseteltavissa Kääntöohjainpää Vipu kääntöohjainpäille Kääntörullavipu, varressa reikiä, muoto A, normin EN mukaan Metallivipu 27 mm, muovirulla q 1 3SE AA01 1 KPL Metallivipu 27 mm, jaloteräsrulla q 1 3SE AA02 1 KPL Metallivipu 27 mm, rulla kuulalaakereilla q 1 3SE AA03 1 KPL Metallivipu 27 mm, 2 muovirullaa q 1 3SE AA04 1 KPL Kääntörullavipu Metallivipu 27 mm, muovirulla q 30 3SE AA05 1 KPL Metallivipu 27 mm, kumirulla q 50 3SE AA08 1 KPL Jaloteräsvipu 27 mm, muovirulla q 1 3SE AA11 1 KPL Jaloteräsvipu 27 mm, jaloteräsrulla q 1 3SE AA12 1 KPL Metallivipu 35 mm, muovirulla q 1 3SE AA15 1 KPL Kääntörullavipu 30 mm, suora 2) Metallivipu, muovirulla q 1 3SE AA24 1 KPL Metallivipu, muovirulla q 30 3SE AA26 1 KPL Kääntörullavipu, pituussäädettävä Kääntörullavipu, pituussäädettävä, rasteriporauksella Metallivipu, muovirulla q 1 3SE AA60 1 KPL Metallivipu, jaloteräsrulla q 1 3SE AA61 1 KPL Metallivipu, kumirulla q 50 3SE AA68 1 KPL Jaloteräsvipu, muovirulla q 1 3SE AA62 1 KPL Jaloteräsvipu, jaloteräsrulla q 1 3SE AA63 1 KPL Kääntörullavipu, pituussäädettävä Metallivipu, muovirulla 1 3SE AA50 1 KPL Metallivipu, jaloteräsrulla 1 3SE AA51 1 KPL Metallivipu, muovirulla 30 3SE AA55 1 KPL Metallivipu, kumirulla 50 3SE AA58 1 KPL Jaloteräsvipu, muovirulla 1 3SE AA52 1 KPL Jaloteräsvipu, jaloteräsrulla 1 3SE AA53 1 KPL Tankovipu Tankovipu, muoto D normin EN mukaan Alumiinitanko, pituus 200 mm 6 3SE AA80 1 KPL Jousitanko, pituus 200 mm 6 3SE AA81 1 KPL Muovitanko, pituus 200 mm 6 3SE AA82 1 KPL 1) Pakkotoiminen käyttö, tarpeen turvavirtapiireissä, Asennettavissa 180 käännettynä, vivun taustapuolelle. Siemens IC /13

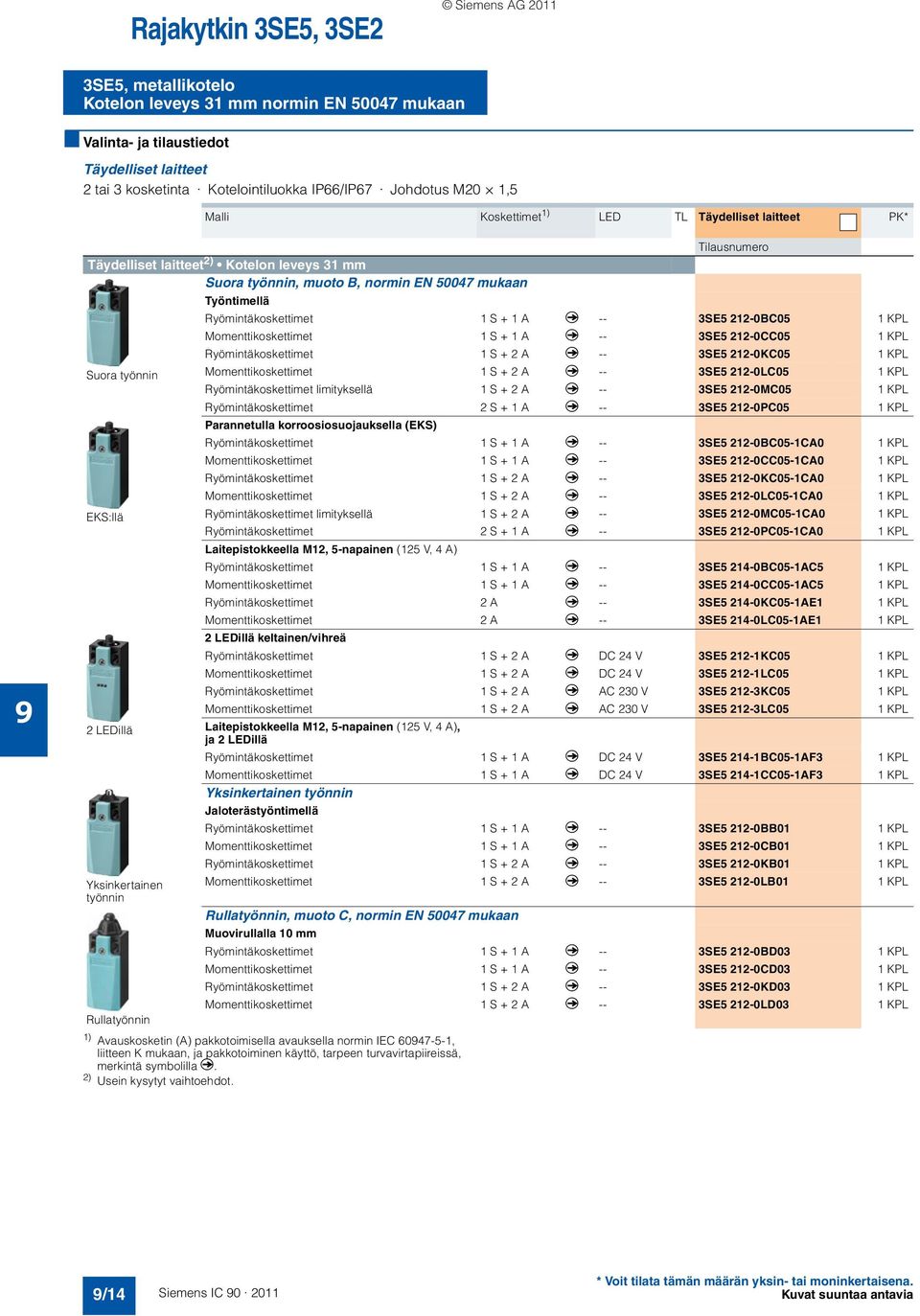

14 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, metallikotelo Kotelon leveys 31 mm normin EN mukaan Valinta- ja tilaustiedot Täydelliset laitteet 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 31 mm Suora työnnin, muoto B, normin EN mukaan Työntimellä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05 1 KPL Suora työnnin Momenttikoskettimet 1 S + 2 A q -- 3SE LC05 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05 1 KPL Parannetulla korroosiosuojauksella (EKS) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05-1CA0 1 KPL EKS:llä Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05-1CA0 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1AC5 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1AC5 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KC05-1AE1 1 KPL Momenttikoskettimet 2 A q -- 3SE LC05-1AE1 1 KPL 2 LEDillä keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LC05 1 KPL 2 LEDillä Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BC05-1AF3 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CC05-1AF3 1 KPL Yksinkertainen työnnin Jaloterästyöntimellä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BB01 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CB01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KB01 1 KPL Yksinkertainen Momenttikoskettimet 1 S + 2 A q -- 3SE LB01 1 KPL työnnin Rullatyönnin, muoto C, normin EN mukaan Muovirullalla 10 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BD03 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CD03 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KD03 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LD03 1 KPL Rullatyönnin 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. /14 Siemens IC

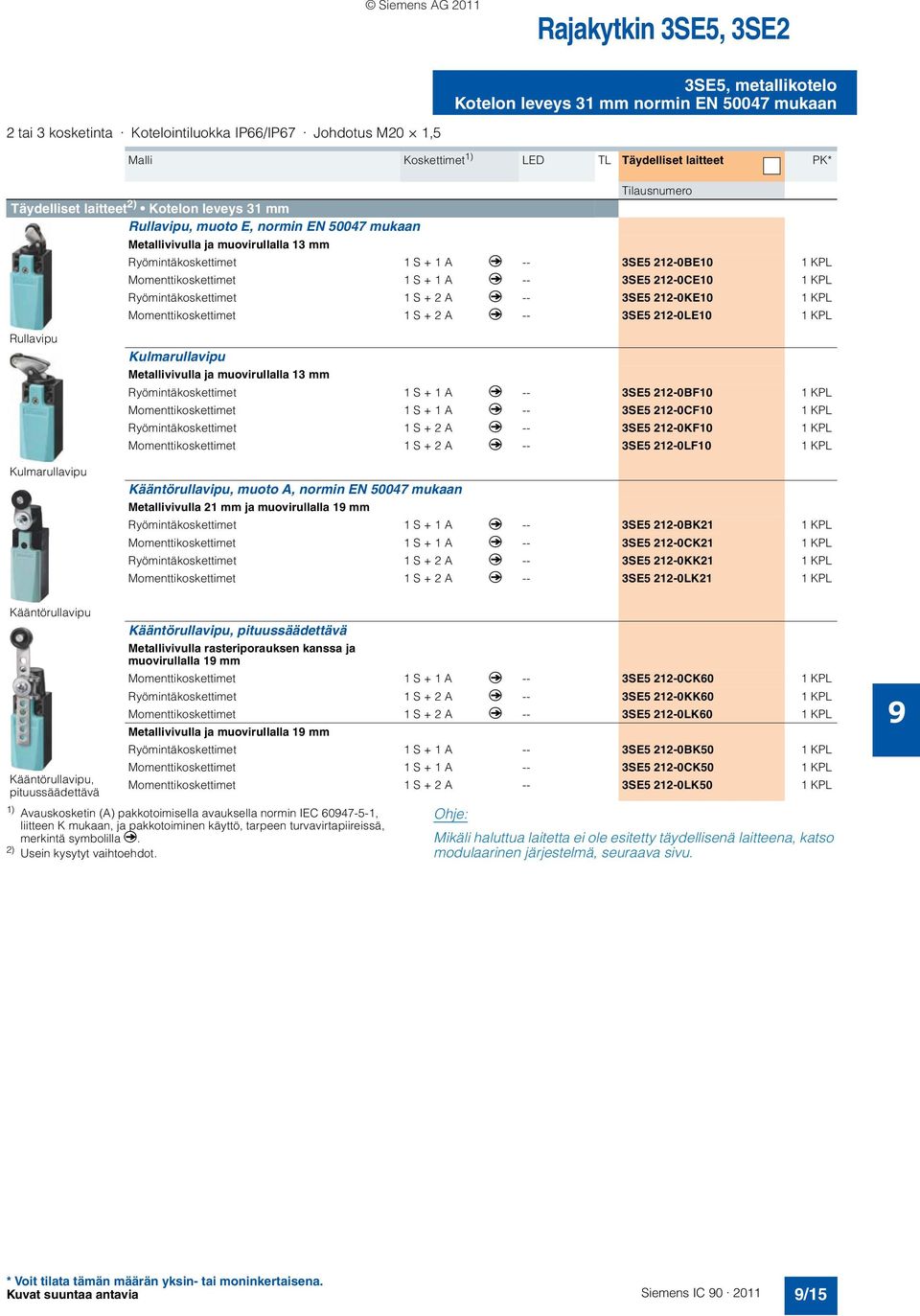

15 Rajakytkin 3SE5, 3SE2 3SE5, metallikotelo Kotelon leveys 31 mm normin EN mukaan 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 31 mm Rullavipu, muoto E, normin EN mukaan Metallivivulla ja muovirullalla 13 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BE10 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CE10 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KE10 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LE10 1 KPL Rullavipu Kulmarullavipu Metallivivulla ja muovirullalla 13 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BF10 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CF10 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KF10 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LF10 1 KPL Kulmarullavipu Kääntörullavipu, muoto A, normin EN mukaan Metallivivulla 21 mm ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BK21 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CK21 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KK21 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LK21 1 KPL Kääntörullavipu Kääntörullavipu, pituussäädettävä Metallivivulla rasteriporauksen kanssa ja muovirullalla 1 mm Momenttikoskettimet 1 S + 1 A q -- 3SE CK60 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KK60 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LK60 1 KPL Metallivivulla ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A -- 3SE BK50 1 KPL Momenttikoskettimet 1 S + 1 A -- 3SE CK50 1 KPL Momenttikoskettimet 1 S + 2 A -- 3SE LK50 1 KPL Kääntörullavipu, pituussäädettävä 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. Ohje: Mikäli haluttua laitetta ei ole esitetty täydellisenä laitteena, katso modulaarinen järjestelmä, seuraava sivu. Siemens IC /15

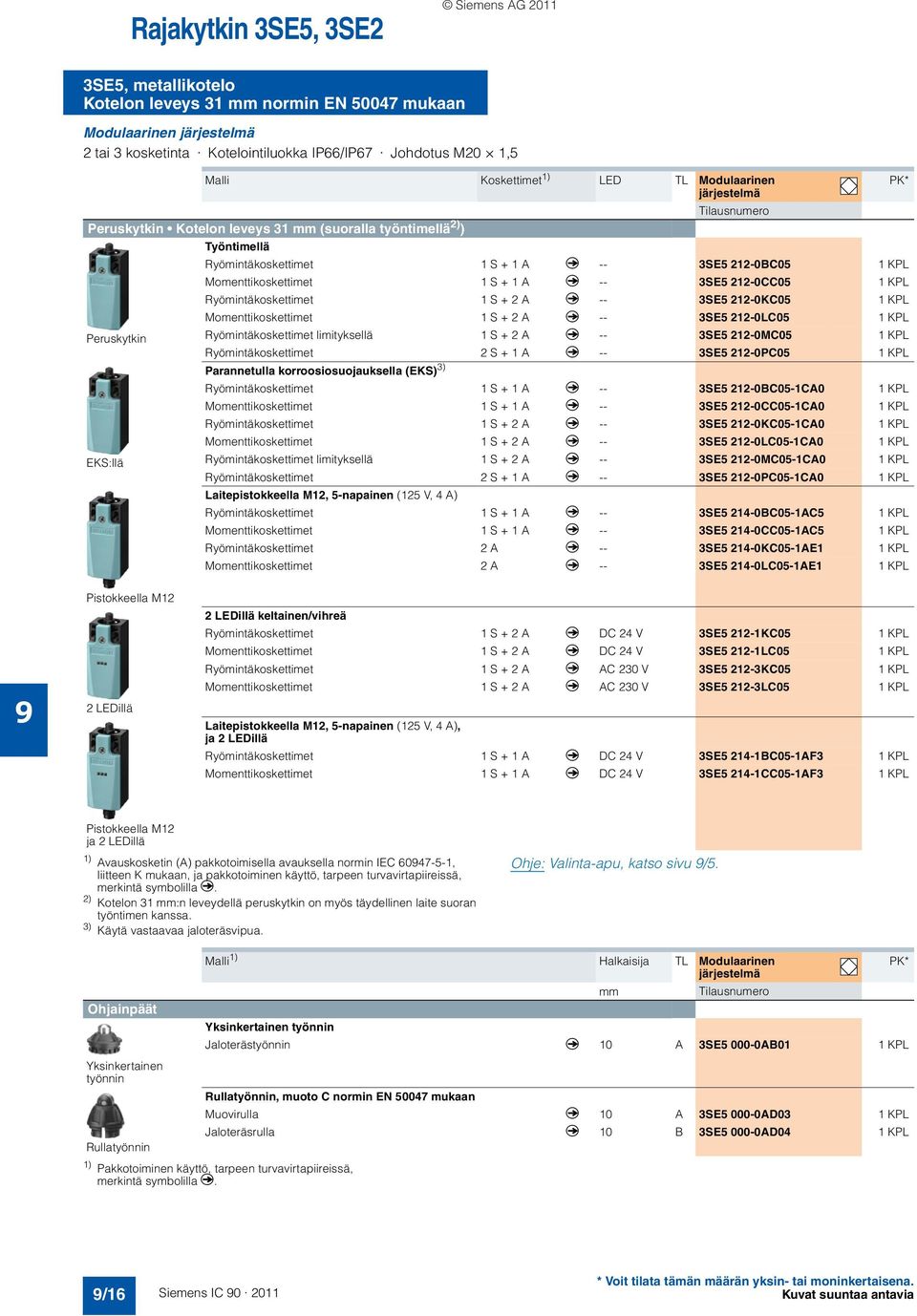

16 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, metallikotelo Kotelon leveys 31 mm normin EN mukaan Modulaarinen järjestelmä 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Modulaarinen järjestelmä Peruskytkin Kotelon leveys 31 mm (suoralla työntimellä 2) ) Työntimellä Peruskytkin EKS:llä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05 1 KPL Parannetulla korroosiosuojauksella (EKS) 3) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC05-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC05-1CA0 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MC05-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PC05-1CA0 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC05-1AC5 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CC05-1AC5 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KC05-1AE1 1 KPL Momenttikoskettimet 2 A q -- 3SE LC05-1AE1 1 KPL PK* Pistokkeella M12 2 LEDillä 2 LEDillä keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LC05 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KC05 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LC05 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BC05-1AF3 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CC05-1AF3 1 KPL Pistokkeella M12 ja 2 LEDillä 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Kotelon 31 mm:n leveydellä peruskytkin on myös täydellinen laite suoran työntimen kanssa. 3) Käytä vastaavaa jaloteräsvipua. Ohje: Valinta-apu, katso sivu /5. Ohjainpäät Malli 1) Halkaisija TL Modulaarinen järjestelmä mm Yksinkertainen työnnin Jaloterästyönnin q 10 A 3SE AB01 1 KPL Yksinkertainen työnnin Rullatyönnin, muoto C normin EN mukaan Muovirulla q 10 A 3SE AD03 1 KPL Jaloteräsrulla q 10 B 3SE AD04 1 KPL Rullatyönnin 1) Pakkotoiminen käyttö, tarpeen turvavirtapiireissä, PK* /16 Siemens IC
17 Rajakytkin 3SE5, 3SE2 3SE5, metallikotelo Kotelon leveys 31 mm normin EN mukaan Ohjainpäät Malli 1) Halkaisija TL Modulaarinen järjestelmä mm Rullatyönnin keskikiinnityksellä Muovirulla q 10 3SE AD10 1 KPL Jaloteräsrulla q 10 3SE AD11 1 KPL PK* Keskikiinnityksellä Rullavipu Kulmarullavipu Rullavipu, muoto E normin EN mukaan Metallivipu, muovirulla q 13 3SE AE10 1 KPL Metallivipu, jaloteräsrulla q 13 3SE AE11 1 KPL Jaloteräsvipu, muovirulla q 13 3SE AE12 1 KPL Jaloteräsvipu, jaloteräsrulla q 13 3SE AE13 1 KPL Kulmarullavipu Metallivipu, muovirulla q 13 3SE AF10 1 KPL Metallivipu, jaloteräsrulla q 13 3SE AF11 1 KPL Jaloteräsvipu, muovirulla q 13 3SE AF12 1 KPL Jaloteräsvipu, jaloteräsrulla q 13 3SE AF13 1 KPL Jousipuikko (vain momenttikoskettimilla varustetulle kytkimelle) Muovinen työnnin: Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR01 1 KPL Pituus 76 mm (jousi 23,5 mm, työnnin 10 mm) 3SE AR03 1 KPL Pituus 242,5 mm (jousi 150 mm, työnnin 50 mm) 3SE AR04 1 KPL Jousipuikko Ruostumattomasta teräksestä valmistettu työnnin: Pituus 142,5 mm (jousi 50 mm, työnnin 50 mm) 3SE AR02 1 KPL Kääntöohjainpäät Kääntöohjainpää, muovi (ilman vipua) Kääntöohjainpää Kääntörullavipu Kääntörullavipu, pituussäädettävä Oikealle ja/tai vasemmalle kytkevä, aseteltavissa q 3SE AK00 1 KPL Vipu kääntöohjainpäille Kääntörullavipu, suora, muoto A normin EN mukaan Metallivipu 21 mm, muovirulla q 1 3SE AA21 1 KPL Metallivipu 21 mm, jaloteräsrulla q 1 3SE AA22 1 KPL Metallivipu 21 mm, rulla kuulalaakereilla q 1 3SE AA23 1 KPL Metallivipu 21 mm, muovirulla q 30 3SE AA25 1 KPL Jaloteräsvipu 21 mm, muovirulla q 1 3SE AA31 1 KPL Jaloteräsvipu 21 mm, jaloteräsrulla q 1 3SE AA32 1 KPL Kääntörullavipu 30 mm, suora 2) Metallivipu, muovirulla q 1 3SE AA24 1 KPL Metallivipu, muovirulla q 30 3SE AA26 1 KPL Kääntörullavipu, pituussäädettävä, rasteriporauksella Metallivipu, muovirulla q 1 3SE AA60 1 KPL Metallivipu, jaloteräsrulla q 1 3SE AA61 1 KPL Metallivipu, muovirulla q 50 3SE AA67 1 KPL Metallivipu, kumirulla q 50 3SE AA68 1 KPL Jaloteräsvipu, muovirulla q 1 3SE AA62 1 KPL Jaloteräsvipu, jaloteräsrulla q 1 3SE AA63 1 KPL Kääntörullavipu, pituussäädettävä Metallivipu, muovirulla 1 3SE AA50 1 KPL Metallivipu, jaloteräsrulla 1 3SE AA51 1 KPL Metallivipu, muovirulla 30 3SE AA55 1 KPL Metallivipu, muovirulla 50 3SE AA57 1 KPL Metallivipu, kumirulla 50 3SE AA58 1 KPL Jaloteräsvipu, muovirulla 1 3SE AA52 1 KPL Jaloteräsvipu, jaloteräsrulla 1 3SE AA53 1 KPL Tankovipu, muoto D normin EN mukaan Tankovipu Alumiinitanko, pituus 200 mm 6 3SE AA80 1 KPL Jousitanko, pituus 200 mm 6 3SE AA81 1 KPL Muovitanko, pituus 200 mm 6 3SE AA82 1 KPL Muovitanko, pituus 330 mm 6 3SE AA83 1 KPL 1) Pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Asennettavissa 180 käännettynä, vivun taustapuolelle. Siemens IC /17

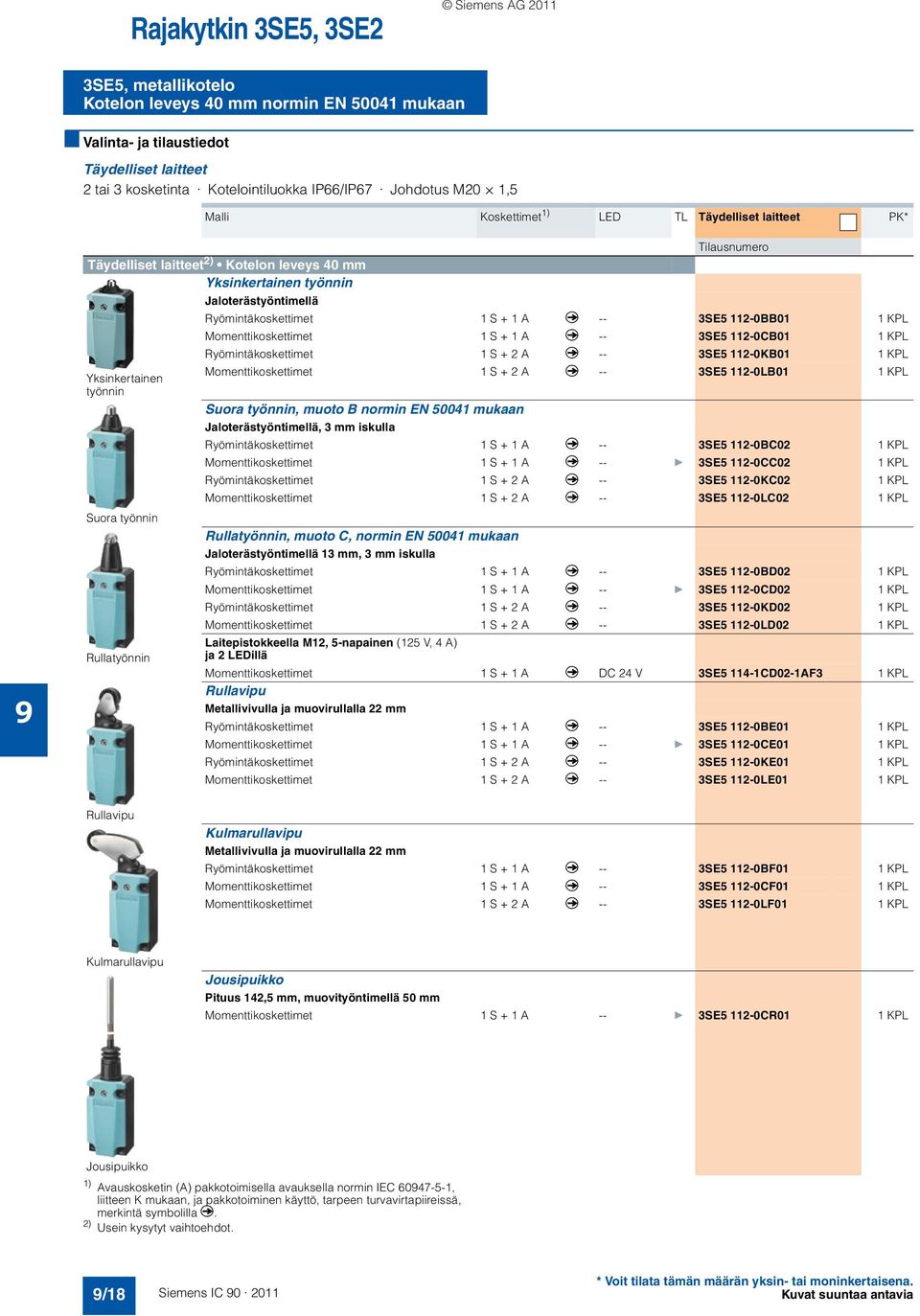

18 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, metallikotelo Kotelon leveys 40 mm normin EN mukaan Valinta- ja tilaustiedot Täydelliset laitteet 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 40 mm Yksinkertainen työnnin Jaloterästyöntimellä Ryömintäkoskettimet 1 S + 1 A q -- 3SE BB01 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CB01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KB01 1 KPL Yksinkertainen työnnin Momenttikoskettimet 1 S + 2 A q -- 3SE LB01 1 KPL Suora työnnin, muoto B normin EN mukaan Jaloterästyöntimellä, 3 mm iskulla Suora työnnin Rullatyönnin Ryömintäkoskettimet 1 S + 1 A q -- 3SE BC02 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE CC02 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KC02 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LC02 1 KPL Rullatyönnin, muoto C, normin EN mukaan Jaloterästyöntimellä 13 mm, 3 mm iskulla Ryömintäkoskettimet 1 S + 1 A q -- 3SE BD02 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE CD02 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KD02 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LD02 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A) ja 2 LEDillä Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CD02-1AF3 1 KPL Rullavipu Metallivivulla ja muovirullalla 22 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BE01 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE CE01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KE01 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LE01 1 KPL Rullavipu Kulmarullavipu Metallivivulla ja muovirullalla 22 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BF01 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CF01 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LF01 1 KPL Kulmarullavipu Jousipuikko Pituus 142,5 mm, muovityöntimellä 50 mm Momenttikoskettimet 1 S + 1 A -- } 3SE CR01 1 KPL Jousipuikko 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. /18 Siemens IC

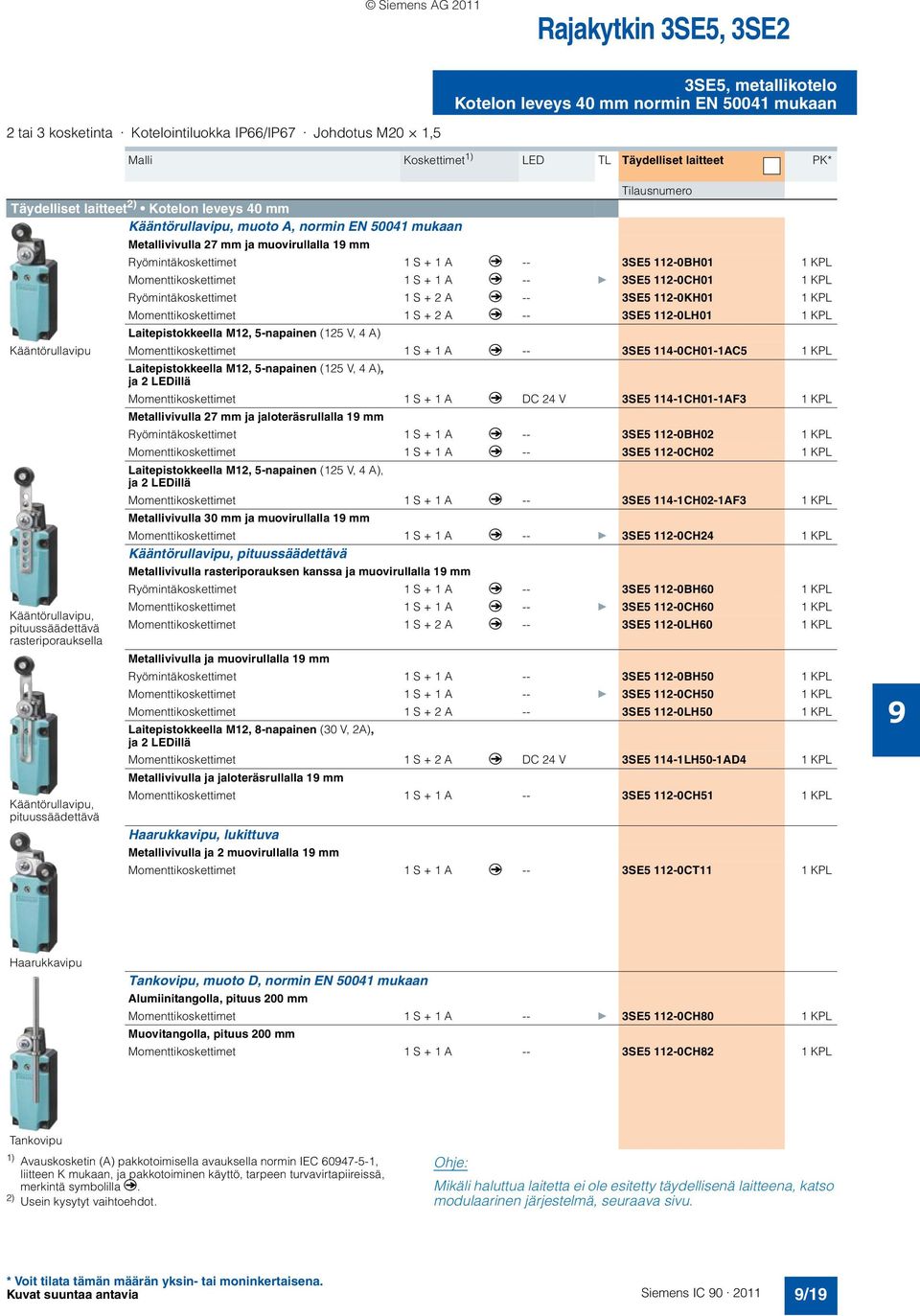

19 Rajakytkin 3SE5, 3SE2 3SE5, metallikotelo Kotelon leveys 40 mm normin EN mukaan 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Täydelliset laitteet PK* Täydelliset laitteet 2) Kotelon leveys 40 mm Kääntörullavipu, muoto A, normin EN mukaan Metallivivulla 27 mm ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BH01 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE CH01 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KH01 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LH01 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A) Kääntörullavipu Momenttikoskettimet 1 S + 1 A q -- 3SE CH01-1AC5 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CH01-1AF3 1 KPL Metallivivulla 27 mm ja jaloteräsrullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BH02 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CH02 1 KPL Kääntörullavipu, pituussäädettävä rasteriporauksella Kääntörullavipu, pituussäädettävä Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Momenttikoskettimet 1 S + 1 A q -- 3SE CH02-1AF3 1 KPL Metallivivulla 30 mm ja muovirullalla 1 mm Momenttikoskettimet 1 S + 1 A q -- } 3SE CH24 1 KPL Kääntörullavipu, pituussäädettävä Metallivivulla rasteriporauksen kanssa ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A q -- 3SE BH60 1 KPL Momenttikoskettimet 1 S + 1 A q -- } 3SE CH60 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LH60 1 KPL Metallivivulla ja muovirullalla 1 mm Ryömintäkoskettimet 1 S + 1 A -- 3SE BH50 1 KPL Momenttikoskettimet 1 S + 1 A -- } 3SE CH50 1 KPL Momenttikoskettimet 1 S + 2 A -- 3SE LH50 1 KPL Laitepistokkeella M12, 8-napainen (30 V, 2A), ja 2 LEDillä Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LH50-1AD4 1 KPL Metallivivulla ja jaloteräsrullalla 1 mm Momenttikoskettimet 1 S + 1 A -- 3SE CH51 1 KPL Haarukkavipu, lukittuva Metallivivulla ja 2 muovirullalla 1 mm Momenttikoskettimet 1 S + 1 A q -- 3SE CT11 1 KPL Haarukkavipu Tankovipu, muoto D, normin EN mukaan Alumiinitangolla, pituus 200 mm Momenttikoskettimet 1 S + 1 A -- } 3SE CH80 1 KPL Muovitangolla, pituus 200 mm Momenttikoskettimet 1 S + 1 A -- 3SE CH82 1 KPL Tankovipu 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Usein kysytyt vaihtoehdot. Ohje: Mikäli haluttua laitetta ei ole esitetty täydellisenä laitteena, katso modulaarinen järjestelmä, seuraava sivu. Siemens IC /1

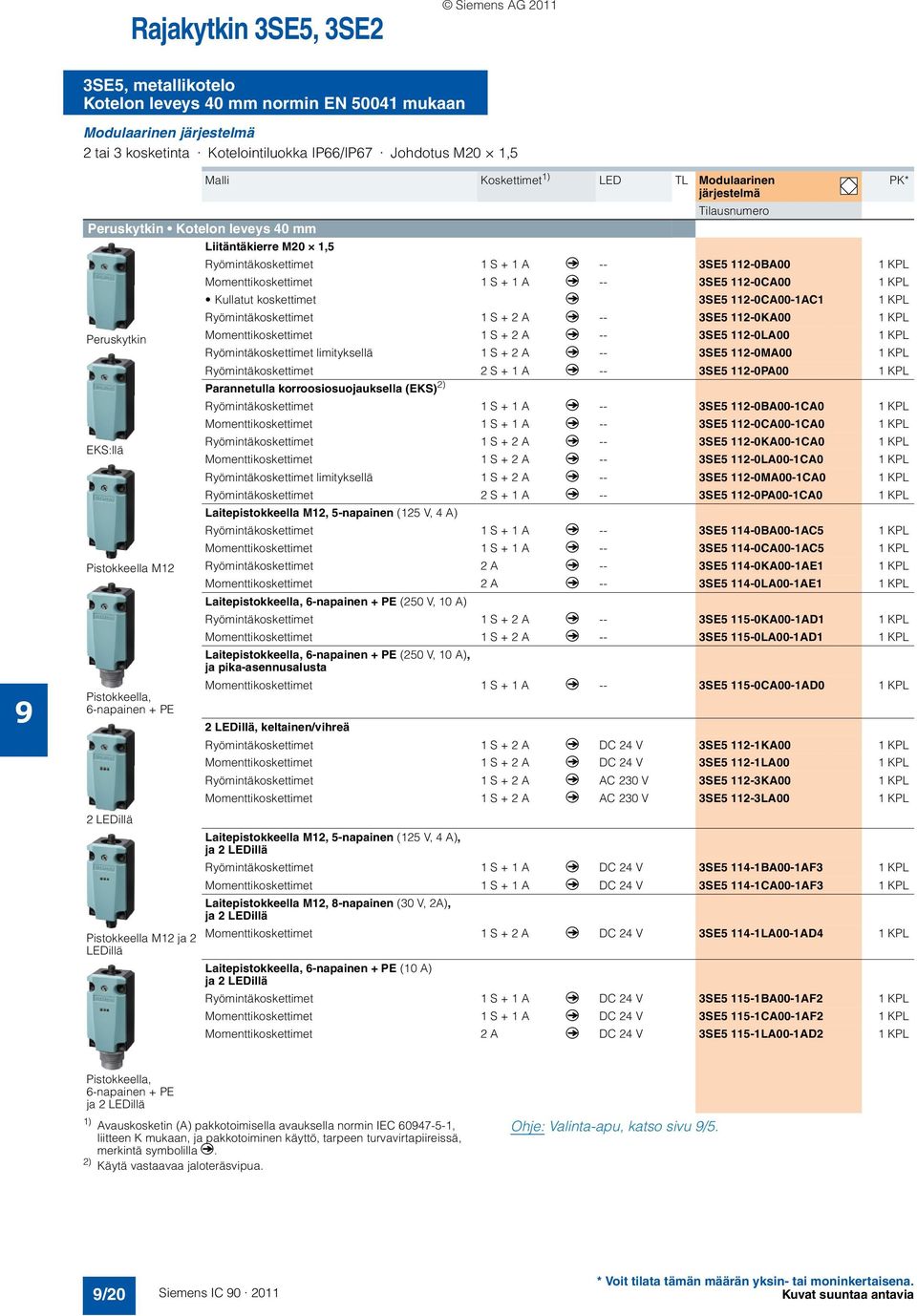

20 Rajakytkin 3SE5, 3SE2 Siemens AG SE5, metallikotelo Kotelon leveys 40 mm normin EN mukaan Modulaarinen järjestelmä 2 tai 3 kosketinta Kotelointiluokka IP66/IP67 Johdotus M20 1,5 Malli Koskettimet 1) LED TL Modulaarinen järjestelmä Peruskytkin Kotelon leveys 40 mm Liitäntäkierre M20 1,5 Peruskytkin EKS:llä Pistokkeella M12 Pistokkeella, 6-napainen + PE Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00 1 KPL Kullatut koskettimet q 3SE CA00-1AC1 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LA00 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MA00 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PA00 1 KPL Parannetulla korroosiosuojauksella (EKS) 2) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00-1CA0 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00-1CA0 1 KPL Ryömintäkoskettimet 1 S + 2 A q -- 3SE KA00-1CA0 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LA00-1CA0 1 KPL Ryömintäkoskettimet limityksellä 1 S + 2 A q -- 3SE MA00-1CA0 1 KPL Ryömintäkoskettimet 2 S + 1 A q -- 3SE PA00-1CA0 1 KPL Laitepistokkeella M12, 5-napainen (125 V, 4 A) Ryömintäkoskettimet 1 S + 1 A q -- 3SE BA00-1AC5 1 KPL Momenttikoskettimet 1 S + 1 A q -- 3SE CA00-1AC5 1 KPL Ryömintäkoskettimet 2 A q -- 3SE KA00-1AE1 1 KPL Momenttikoskettimet 2 A q -- 3SE LA00-1AE1 1 KPL Laitepistokkeella, 6-napainen + PE (250 V, 10 A) Ryömintäkoskettimet 1 S + 2 A q -- 3SE KA00-1AD1 1 KPL Momenttikoskettimet 1 S + 2 A q -- 3SE LA00-1AD1 1 KPL Laitepistokkeella, 6-napainen + PE (250 V, 10 A), ja pika-asennusalusta Momenttikoskettimet 1 S + 1 A q -- 3SE CA00-1AD0 1 KPL 2 LEDillä, keltainen/vihreä Ryömintäkoskettimet 1 S + 2 A q DC 24 V 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LA00 1 KPL Ryömintäkoskettimet 1 S + 2 A q AC 230 V 3SE KA00 1 KPL Momenttikoskettimet 1 S + 2 A q AC 230 V 3SE LA00 1 KPL PK* 2 LEDillä Pistokkeella M12 ja 2 LEDillä Laitepistokkeella M12, 5-napainen (125 V, 4 A), ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BA00-1AF3 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CA00-1AF3 1 KPL Laitepistokkeella M12, 8-napainen (30 V, 2A), ja 2 LEDillä Momenttikoskettimet 1 S + 2 A q DC 24 V 3SE LA00-1AD4 1 KPL Laitepistokkeella, 6-napainen + PE (10 A) ja 2 LEDillä Ryömintäkoskettimet 1 S + 1 A q DC 24 V 3SE BA00-1AF2 1 KPL Momenttikoskettimet 1 S + 1 A q DC 24 V 3SE CA00-1AF2 1 KPL Momenttikoskettimet 2 A q DC 24 V 3SE LA00-1AD2 1 KPL Pistokkeella, 6-napainen + PE ja 2 LEDillä 1) Avauskosketin (A) pakkotoimisella avauksella normin IEC , liitteen K mukaan, ja pakkotoiminen käyttö, tarpeen turvavirtapiireissä, 2) Käytä vastaavaa jaloteräsvipua. Ohje: Valinta-apu, katso sivu /5. /20 Siemens IC
