Toimittaja. Sijaitsee Porta Westfalicassa, Saksassa Perustettu 1947 Työntekijöitä 500

Transkriptio

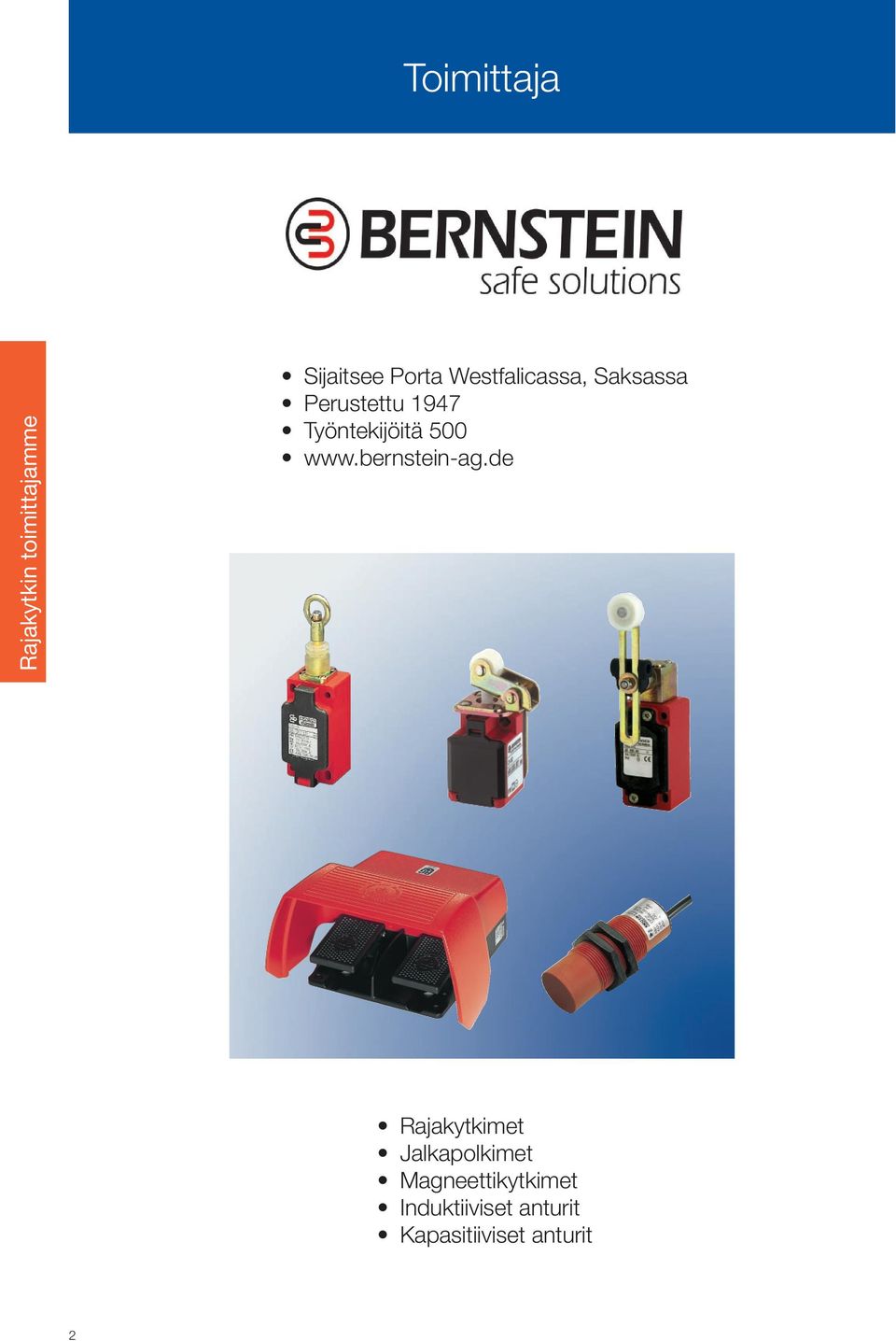

1 Toimittaja Rajakytkin toimittajamme Sijaitsee Porta Westfalicassa, Saksassa Perustettu 1947 Työntekijöitä Rajakytkimet Jalkapolkimet Magneettikytkimet Induktiiviset anturit Kapasitiiviset anturit 2

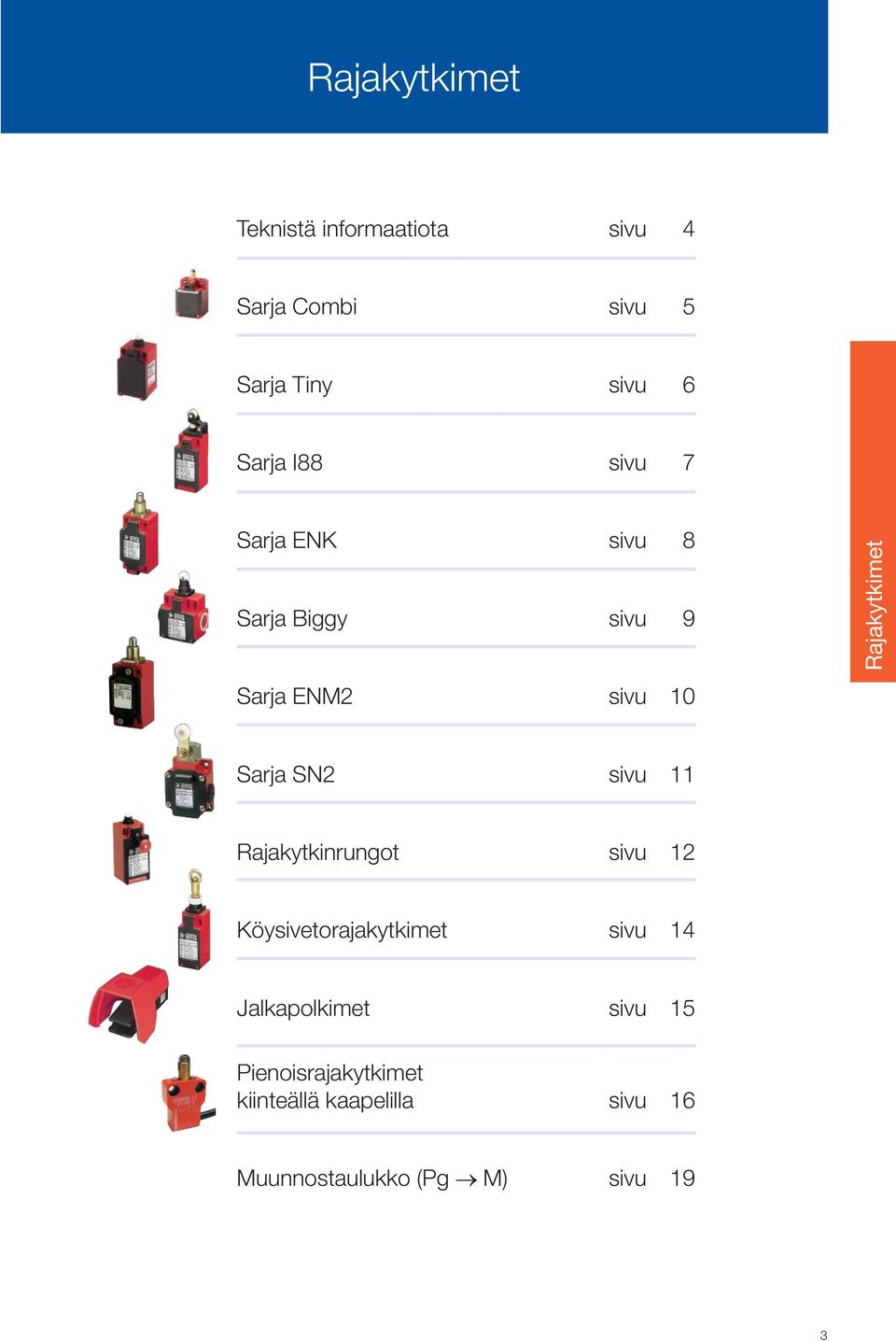

2 Teknistä informaatiota sivu 4 Sarja Combi sivu 5 Sarja Tiny sivu 6 Sarja I88 sivu 7 Sarja ENK sivu 8 Sarja Biggy sivu 9 Rajakytkimet Sarja ENM2 sivu 10 Sarja SN2 sivu 11 Rajakytkinrungot sivu 12 Köysivetorajakytkimet sivu 14 Jalkapolkimet sivu 15 Pienoisrajakytkimet kiinteällä kaapelilla sivu 16 Muunnostaulukko (Pg M) sivu 19 3

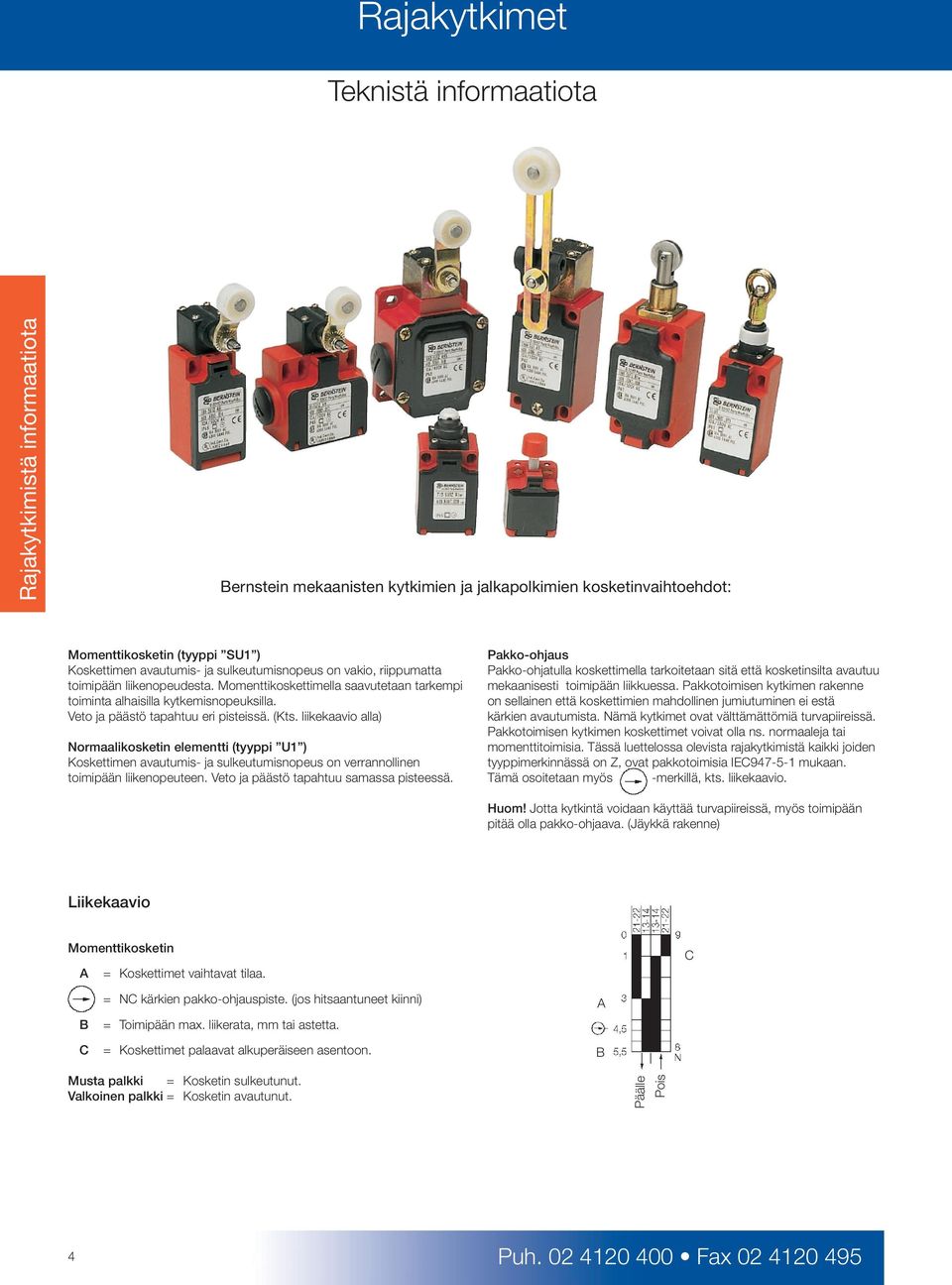

3 Teknistä informaatiota Rajakytkimistä informaatiota Bernstein mekaanisten kytkimien ja jalkapolkimien kosketinvaihtoehdot: Momenttikosketin (tyyppi SU1 ) Koskettimen avautumis- ja sulkeutumisnopeus on vakio, riippumatta toimipään liikenopeudesta. Momenttikoskettimella saavutetaan tarkempi toiminta alhaisilla kytkemisnopeuksilla. Veto ja päästö tapahtuu eri pisteissä. (Kts. liikekaavio alla) Normaalikosketin elementti (tyyppi U1 ) Koskettimen avautumis- ja sulkeutumisnopeus on verrannollinen toimipään liikenopeuteen. Veto ja päästö tapahtuu samassa pisteessä. Pakko-ohjaus Pakko-ohjatulla koskettimella tarkoitetaan sitä että kosketinsilta avautuu mekaanisesti toimipään liikkuessa. Pakkotoimisen kytkimen rakenne on sellainen että koskettimien mahdollinen jumiutuminen ei estä kärkien avautumista. Nämä kytkimet ovat välttämättömiä turvapiireissä. Pakkotoimisen kytkimen koskettimet voivat olla ns. normaaleja tai momenttitoimisia. Tässä luettelossa olevista rajakytkimistä kaikki joiden tyyppimerkinnässä on Z, ovat pakkotoimisia IEC mukaan. Tämä osoitetaan myös -merkillä, kts. liikekaavio. Huom! Jotta kytkintä voidaan käyttää turvapiireissä, myös toimipään pitää olla pakko-ohjaava. (Jäykkä rakenne) Liikekaavio Momenttikosketin A = Koskettimet vaihtavat tilaa. C B C = NC kärkien pakko-ohjauspiste. (jos hitsaantuneet kiinni) = Toimipään max. liikerata, mm tai astetta. = Koskettimet palaavat alkuperäiseen asentoon. A B Musta palkki = Kosketin sulkeutunut. Valkoinen palkki = Kosketin avautunut. Päälle Pois 4 Puh Fax

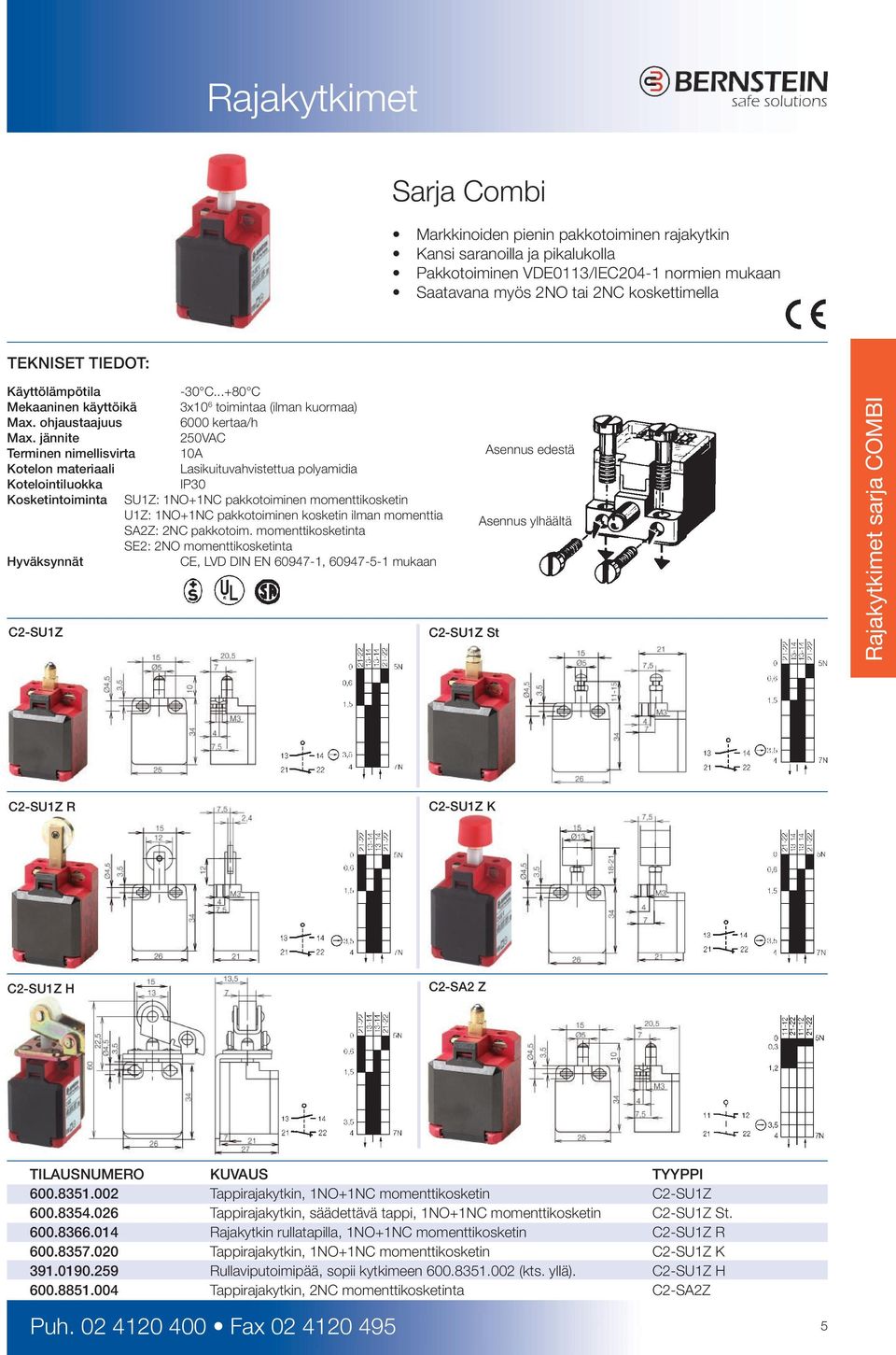

4 Sarja Combi Markkinoiden pienin pakkotoiminen rajakytkin Kansi saranoilla ja pikalukolla Pakkotoiminen VDE0113/IEC204-1 normien mukaan Saatavana myös 2NO tai 2NC koskettimella Käyttölämpötila -30 C C Mekaaninen käyttöikä 3x10 6 toimintaa (ilman kuormaa) Max. ohjaustaajuus 6000 kertaa/h Max. jännite 250VAC Terminen nimellisvirta 10A Kotelon materiaali Lasikuituvahvistettua polyamidia Kotelointiluokka IP30 Kosketintoiminta SU1Z: 1NO+1NC pakkotoiminen momenttikosketin U1Z: 1NO+1NC pakkotoiminen kosketin ilman momenttia SA2Z: 2NC pakkotoim. momenttikosketinta SE2: 2NO momenttikosketinta Hyväksynnät CE, LVD DIN EN , mukaan C2-SU1Z C2-SU1Z St Asennus edestä Asennus ylhäältä Rajakytkimet sarja COMBI C2-SU1Z R C2-SU1Z K C2-SU1Z H C2-SA2 Z TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin C2-SU1Z Tappirajakytkin, säädettävä tappi, 1NO+1NC momenttikosketin C2-SU1Z St Rajakytkin rullatapilla, 1NO+1NC momenttikosketin C2-SU1Z R Tappirajakytkin, 1NO+1NC momenttikosketin C2-SU1Z K Rullaviputoimipää, sopii kytkimeen (kts. yllä). C2-SU1Z H Tappirajakytkin, 2NC momenttikosketinta C2-SA2Z Puh Fax

5 Sarja Tiny Muovirunko, mitat EN mukaan Pienikokoinen Kannessa saranat ja pikalukko Pakkotoiminen VDE0113/IEC204-1 normien mukaan Rajakytkimet sarja TINY Käyttölämpötila -30 C C. Kaapelisisäänmeno 1xM16x1,5 Mekaaninen käyttöikä 3x10 6 toimintaa (ilman kuormaa) Max. ohjaustaajuus 6000 kertaa/h Max. jännite 250VAC Terminen nimellisvirta 10A Kotelon materiaali Itsestäänsammuvaa termomuovia Kotelointiluokka IP65 Kosketintoiminta 1NO+1 pakkotoiminen momenttikosketin Muut kosketintoiminnat katso sivut Hyväksynnät CE, LVD DIN EN , mukaan Ti2-SU1Z W MITAT: kotelo Ti2-SU1Z RIW Ti2-SU1Z HW Ti2-SU1Z AH Ti2-SU1 AD Ti2-SU1 FF TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin Ti2-SU1Z W Rajakytkin rullatapilla, 1NO+1NC momenttikosketin Ti2-SU1Z RIW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin Ti2-SU1Z HW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin Ti2-SU1Z AH Rajakytkin säädettävällä vivulla, 1NO+1NC momenttikosketin Ti2-SU1 AD Rajakytkin jousivivulla, 1NO+1NC momenttikosketin Ti2-SU1 FF Muita kosketintoimintoja ja toimipäitä pyynnöstä, katso sivut Puh Fax

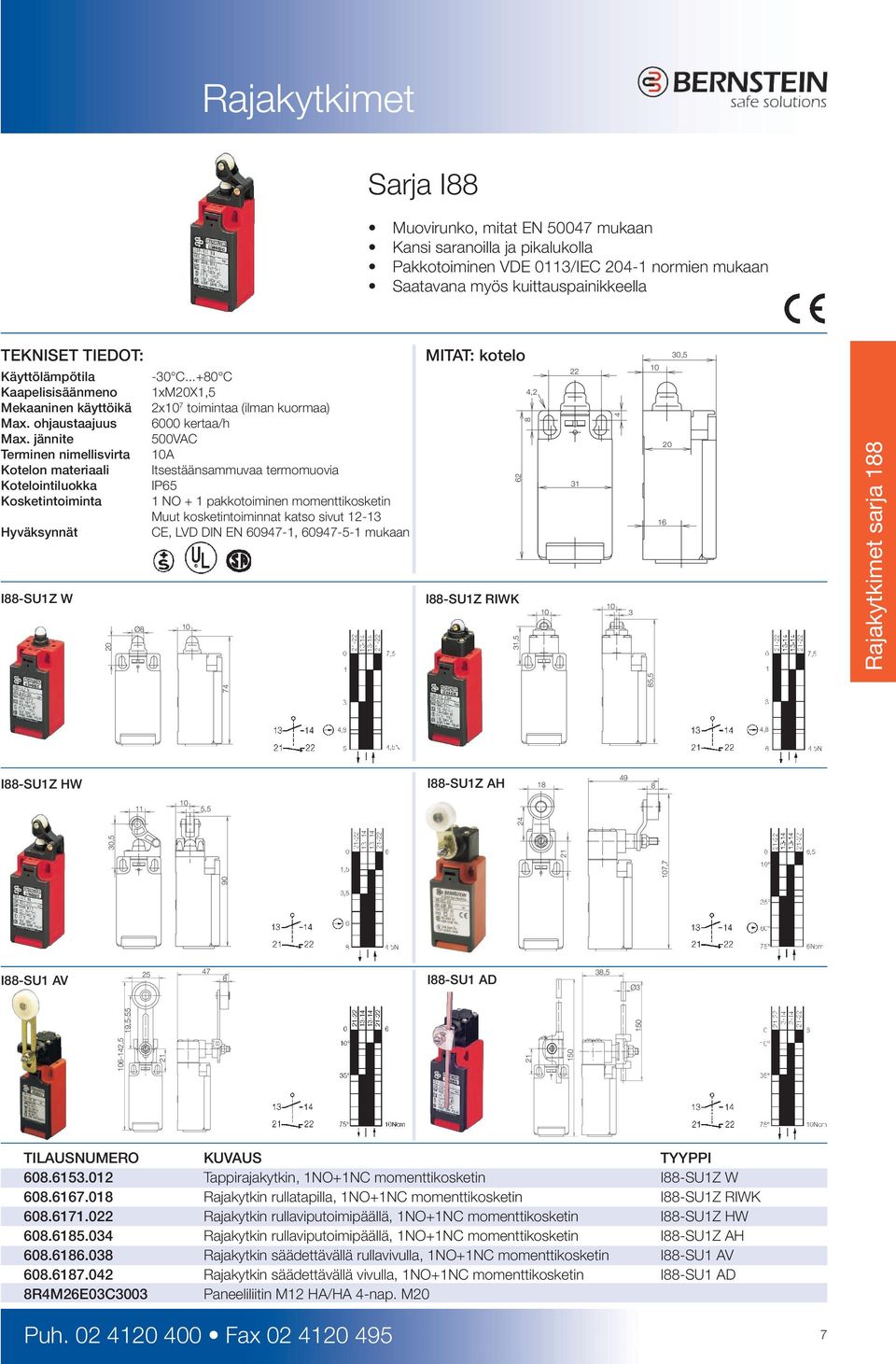

6 Sarja I88 Muovirunko, mitat EN mukaan Kansi saranoilla ja pikalukolla Pakkotoiminen VDE 0113/IEC normien mukaan Saatavana myös kuittauspainikkeella Käyttölämpötila Kaapelisisäänmeno Mekaaninen käyttöikä Max. ohjaustaajuus Max. jännite Terminen nimellisvirta Kotelon materiaali Kotelointiluokka Kosketintoiminta Hyväksynnät I88-SU1Z W 20 Ø8-30 C C 1xM20X1,5 2x10 7 toimintaa (ilman kuormaa) 6000 kertaa/h 500VAC 10A Itsestäänsammuvaa termomuovia IP65 1 NO + 1 pakkotoiminen momenttikosketin Muut kosketintoiminnat katso sivut CE, LVD DIN EN , mukaan 10 MITAT: kotelo I88-SU1Z RIWK 4, I88-SU1Z HW I88-SU1Z AH , ,5 I88-SU1 AV I88-SU1 AD , , , , ,5 Rajakytkimet sarja , ,5 Ø TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin I88-SU1Z W Rajakytkin rullatapilla, 1NO+1NC momenttikosketin I88-SU1Z RIWK Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin I88-SU1Z HW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin I88-SU1Z AH Rajakytkin säädettävällä rullavivulla, 1NO+1NC momenttikosketin I88-SU1 AV Rajakytkin säädettävällä vivulla, 1NO+1NC momenttikosketin I88-SU1 AD 8R4M26E03C3003 Paneeliliitin M12 HA/HA 4-nap. M20 Puh Fax

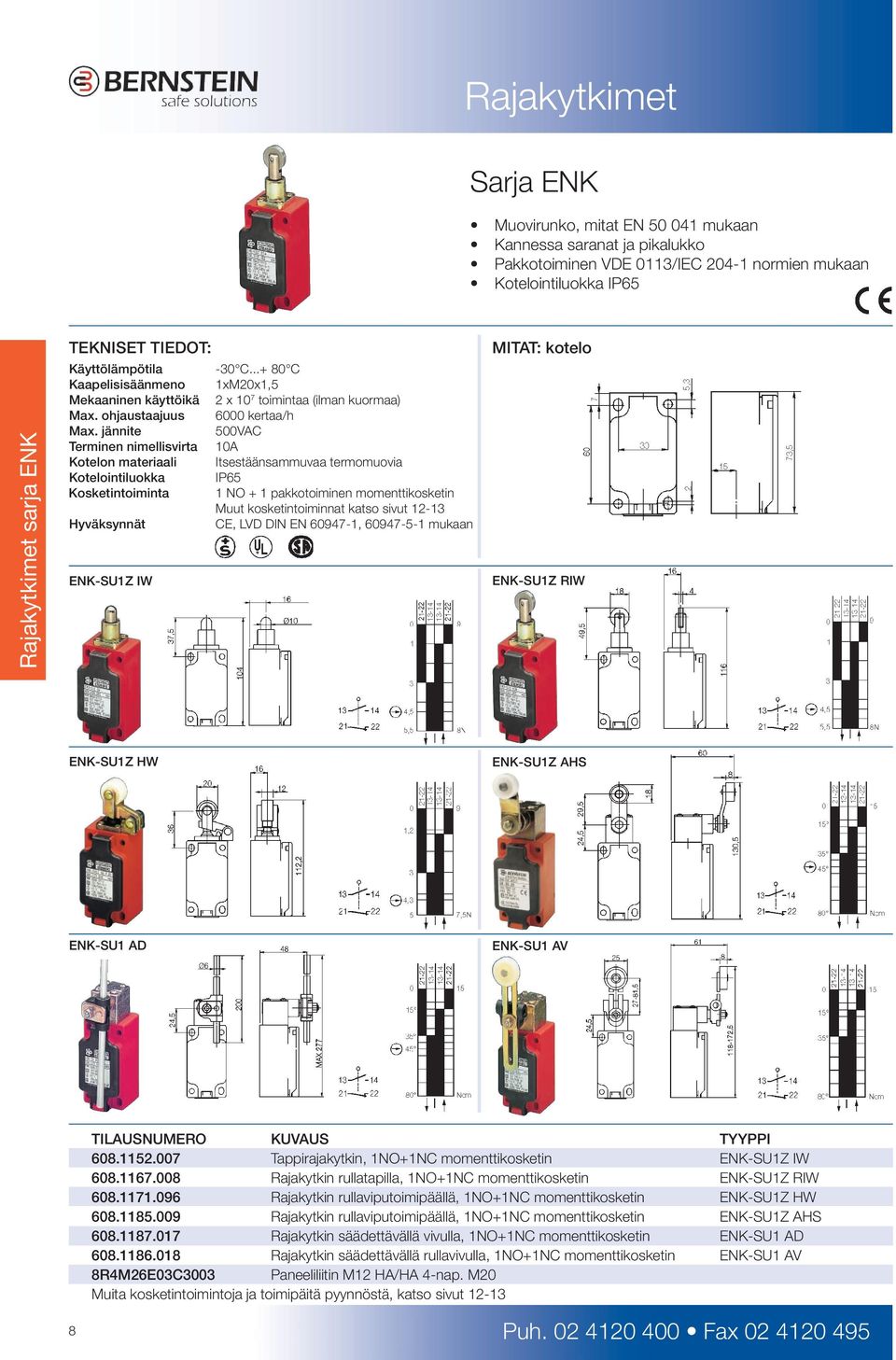

7 Sarja ENK Muovirunko, mitat EN mukaan Kannessa saranat ja pikalukko Pakkotoiminen VDE 0113/IEC normien mukaan Kotelointiluokka IP65 Rajakytkimet sarja ENK Käyttölämpötila -30 C C Kaapelisisäänmeno 1xM20x1,5 Mekaaninen käyttöikä 2 x 10 7 toimintaa (ilman kuormaa) Max. ohjaustaajuus 6000 kertaa/h Max. jännite 500VAC Terminen nimellisvirta 10A Kotelon materiaali Itsestäänsammuvaa termomuovia Kotelointiluokka IP65 Kosketintoiminta 1 NO + 1 pakkotoiminen momenttikosketin Muut kosketintoiminnat katso sivut Hyväksynnät CE, LVD DIN EN , mukaan ENK-SU1Z IW MITAT: kotelo ENK-SU1Z RIW ENK-SU1Z HW ENK-SU1Z AHS ENK-SU1 AD ENK-SU1 AV TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin ENK-SU1Z IW Rajakytkin rullatapilla, 1NO+1NC momenttikosketin ENK-SU1Z RIW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin ENK-SU1Z HW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin ENK-SU1Z AHS Rajakytkin säädettävällä vivulla, 1NO+1NC momenttikosketin ENK-SU1 AD Rajakytkin säädettävällä rullavivulla, 1NO+1NC momenttikosketin ENK-SU1 AV 8R4M26E03C3003 Paneeliliitin M12 HA/HA 4-nap. M20 Muita kosketintoimintoja ja toimipäitä pyynnöstä, katso sivut Puh Fax

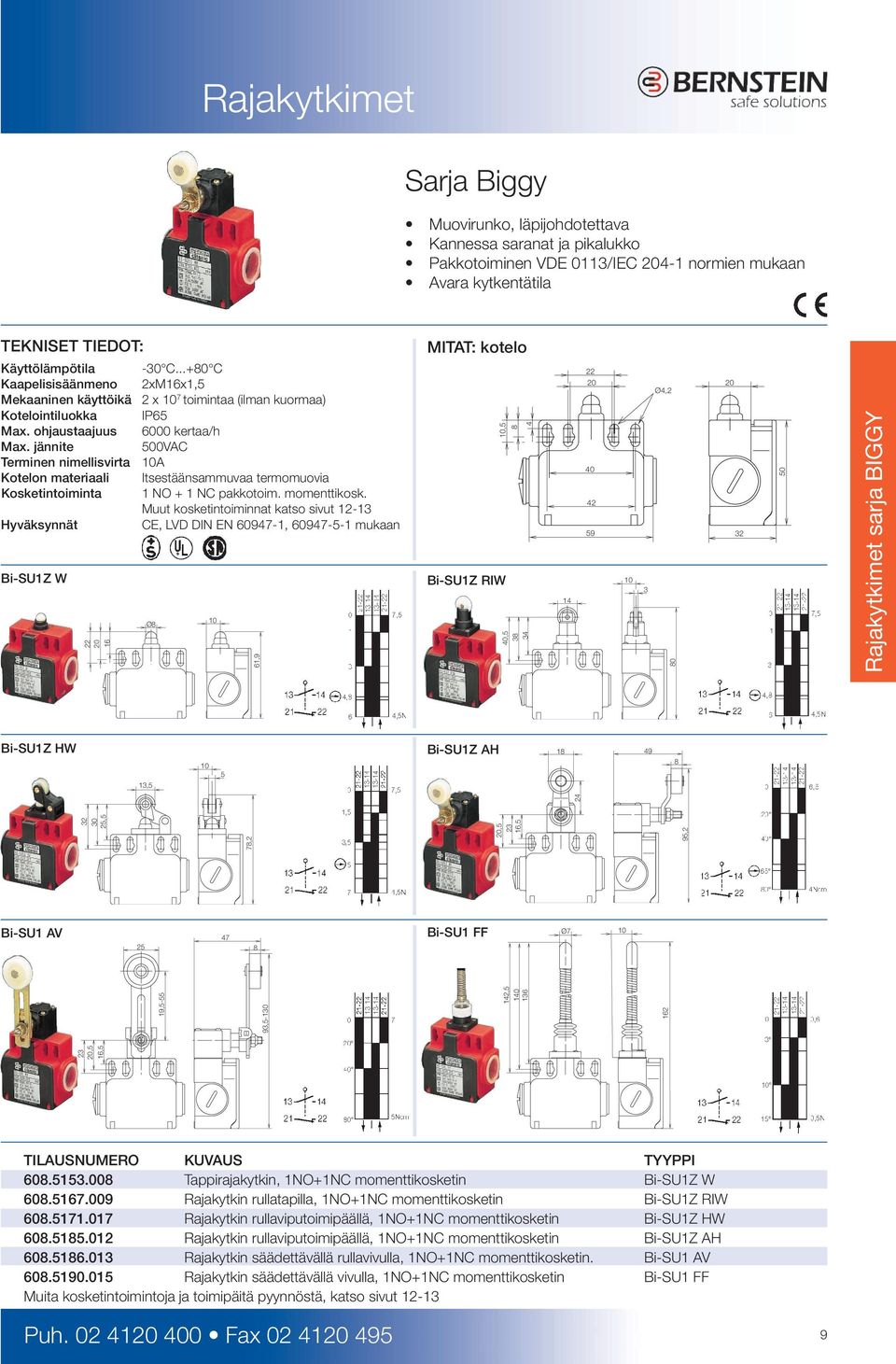

8 34 Rajakytkimet Sarja Biggy Muovirunko, läpijohdotettava Kannessa saranat ja pikalukko Pakkotoiminen VDE 0113/IEC normien mukaan Avara kytkentätila Käyttölämpötila -30 C C Kaapelisisäänmeno 2xM16x1,5 Mekaaninen käyttöikä 2 x 10 7 toimintaa (ilman kuormaa) Kotelointiluokka IP65 Max. ohjaustaajuus 6000 kertaa/h Max. jännite 500VAC Terminen nimellisvirta 10A Kotelon materiaali Itsestäänsammuvaa termomuovia Kosketintoiminta 1 NO + 1 NC pakkotoim. momenttikosk. Muut kosketintoiminnat katso sivut Hyväksynnät CE, LVD DIN EN , mukaan Bi-SU1Z W Ø ,9 MITAT: kotelo 10,5 Bi-SU1Z RIW 8 40, Ø4, Rajakytkimet sarja BIGGY Bi-SU1Z HW 13, Bi-SU1Z AH ,5 78,2 20, ,5 95,2 24 Bi-SU1 AV Bi-SU1 FF Ø ,5 16,5 19, , , TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin Bi-SU1Z W Rajakytkin rullatapilla, 1NO+1NC momenttikosketin Bi-SU1Z RIW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin Bi-SU1Z HW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin Bi-SU1Z AH Rajakytkin säädettävällä rullavivulla, 1NO+1NC momenttikosketin. Bi-SU1 AV Rajakytkin säädettävällä vivulla, 1NO+1NC momenttikosketin Bi-SU1 FF Muita kosketintoimintoja ja toimipäitä pyynnöstä, katso sivut Puh Fax

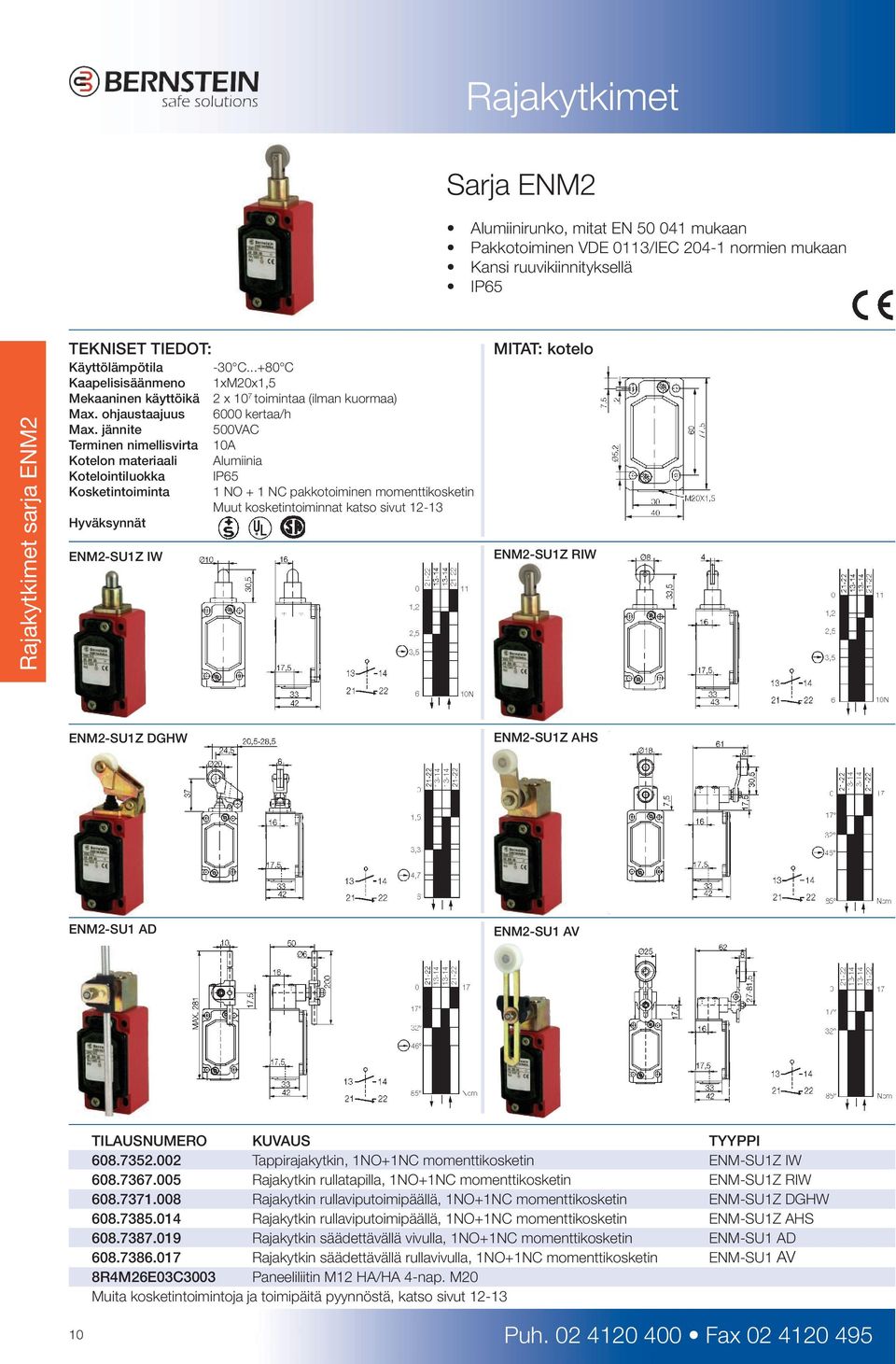

9 Sarja ENM2 Alumiinirunko, mitat EN mukaan Pakkotoiminen VDE 0113/IEC normien mukaan Kansi ruuvikiinnityksellä IP65 Rajakytkimet sarja ENM2 Käyttölämpötila -30 C C Kaapelisisäänmeno 1xM20x1,5 Mekaaninen käyttöikä 2 x 10 7 toimintaa (ilman kuormaa) Max. ohjaustaajuus 6000 kertaa/h Max. jännite 500VAC Terminen nimellisvirta 10A Kotelon materiaali Alumiinia Kotelointiluokka IP65 Kosketintoiminta 1 NO + 1 NC pakkotoiminen momenttikosketin Muut kosketintoiminnat katso sivut Hyväksynnät ENM2-SU1Z IW MITAT: kotelo ENM2-SU1Z RIW ENM2-SU1Z DGHW ENM2-SU1Z AHS ENM2-SU1 AD ENM2-SU1 AV TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin ENM-SU1Z IW Rajakytkin rullatapilla, 1NO+1NC momenttikosketin ENM-SU1Z RIW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin ENM-SU1Z DGHW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin ENM-SU1Z AHS Rajakytkin säädettävällä vivulla, 1NO+1NC momenttikosketin ENM-SU1 AD Rajakytkin säädettävällä rullavivulla, 1NO+1NC momenttikosketin ENM-SU1 AV 8R4M26E03C3003 Paneeliliitin M12 HA/HA 4-nap. M20 Muita kosketintoimintoja ja toimipäitä pyynnöstä, katso sivut Puh Fax

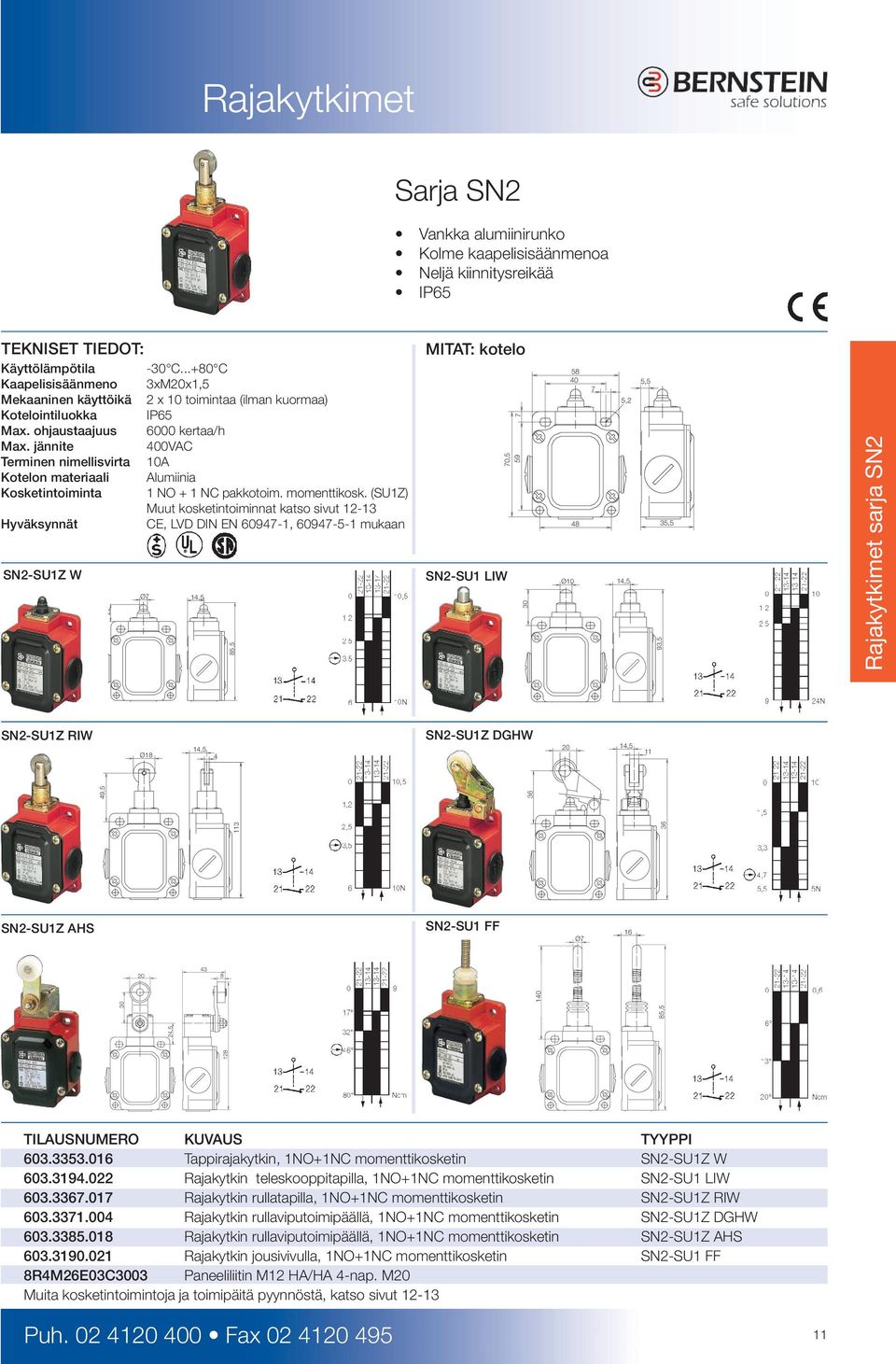

10 Sarja SN2 Vankka alumiinirunko Kolme kaapelisisäänmenoa Neljä kiinnitysreikää IP65 Käyttölämpötila -30 C C Kaapelisisäänmeno 3xM20x1,5 Mekaaninen käyttöikä 2 x 10 toimintaa (ilman kuormaa) Kotelointiluokka IP65 Max. ohjaustaajuus 6000 kertaa/h Max. jännite 400VAC Terminen nimellisvirta 10A Kotelon materiaali Alumiinia Kosketintoiminta 1 NO + 1 NC pakkotoim. momenttikosk. (SU1Z) Muut kosketintoiminnat katso sivut Hyväksynnät CE, LVD DIN EN , mukaan SN2-SU1Z W Ø7 14, ,5 MITAT: kotelo SN2-SU1 LIW 7 70, Ø ,2 14,5 5,5 93,5 35,5 SN2-SU1Z RIW Ø18 14,5 4 SN2-SU1Z DGHW 20 14, ,5 36 SN2-SU1Z AHS SN2-SU1 FF Ø , ,5 Rajakytkimet sarja SN2 TILAUSNUMERO KUVAUS TYYPPI Tappirajakytkin, 1NO+1NC momenttikosketin SN2-SU1Z W Rajakytkin teleskooppitapilla, 1NO+1NC momenttikosketin SN2-SU1 LIW Rajakytkin rullatapilla, 1NO+1NC momenttikosketin SN2-SU1Z RIW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin SN2-SU1Z DGHW Rajakytkin rullaviputoimipäällä, 1NO+1NC momenttikosketin SN2-SU1Z AHS Rajakytkin jousivivulla, 1NO+1NC momenttikosketin SN2-SU1 FF 8R4M26E03C3003 Paneeliliitin M12 HA/HA 4-nap. M20 Muita kosketintoimintoja ja toimipäitä pyynnöstä, katso sivut Puh Fax

11 Rajakytkinrungot Sarja TINY (muovi) Sarja BIGGY (muovi) TIL.NUMERO TOIMINTA NO+1NC momenttikosketin (SU1) 500V/10A NO+1NCkosk. ilm. momenttia (U1Z) 500V/10A pakkotoimista momenttikosketinta (A2Z) Sarja I88 (muovi) TIL.NUMERO TOIMINTA NO+1NC momenttikosketin(su1z) 500V/10A NO+1NC kosk.ilm. momenttia (U1Z) 500V/10A NO+1NC juontokosketin (UV1Z) 400V/6A Sarja I88 palautuksella (muovi) Rajakytkinrungot TIL.NUMERO TOIMINTA NO+1NC momenttikosketin (SU1Z) 500V/10A NO+1NC kosk. ilm. momenttia (U1Z) 500V/10A NO+1NC juontokosketin (UV1Z) 400V/6A NO kosketinta (E2) 400V/6A NO+2NC juontokosketinta (UV15Z) 400V/6A NO+1NC juontokosketinta (UV16Z) 400V/6A NC kosketinta (A2Z) 400V/6A TIL.NUMERO TOIMINTA NO+1NC kosk. ilm. momenttia, kuittauksella Irralliset toimipäät ylläoleviin runkoihin, sisältää ruuvin ja tiivisteen RIWK RIWL HW-I88 HW-BI DGHW KNW KGW AD AF AV AH AHS Puh Fax

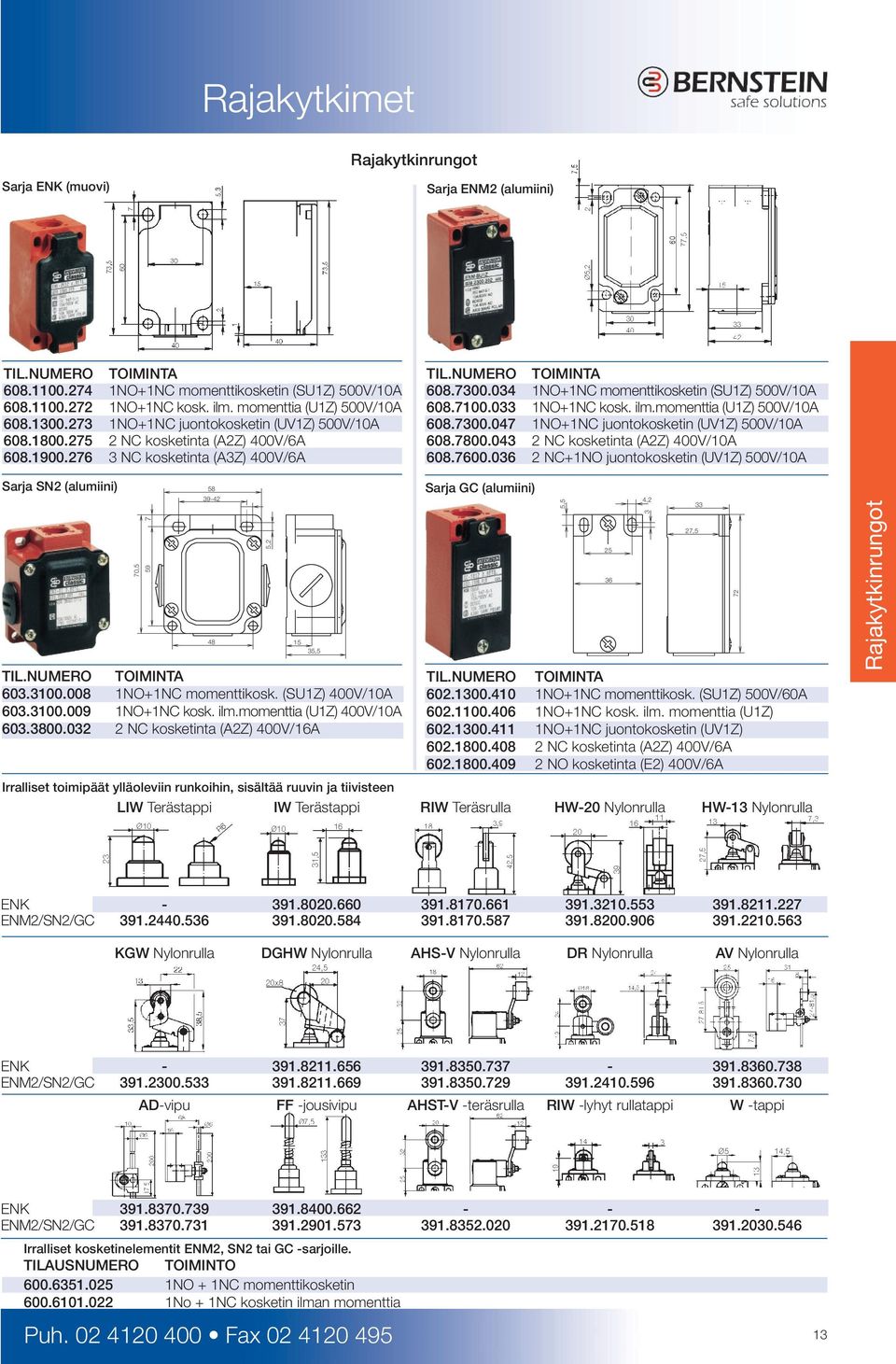

12 Rajakytkinrungot Sarja ENK (muovi) Sarja ENM2 (alumiini) TIL.NUMERO TOIMINTA NO+1NC momenttikosketin (SU1Z) 500V/10A NO+1NC kosk. ilm. momenttia (U1Z) 500V/10A NO+1NC juontokosketin (UV1Z) 500V/10A NC kosketinta (A2Z) 400V/6A NC kosketinta (A3Z) 400V/6A TIL.NUMERO TOIMINTA NO+1NC momenttikosketin (SU1Z) 500V/10A NO+1NC kosk. ilm.momenttia (U1Z) 500V/10A NO+1NC juontokosketin (UV1Z) 500V/10A NC kosketinta (A2Z) 400V/10A NC+1NO juontokosketin (UV1Z) 500V/10A Sarja SN2 (alumiini) 70, TIL.NUMERO TOIMINTA NO+1NC momenttikosk. (SU1Z) 400V/10A NO+1NC kosk. ilm.momenttia (U1Z) 400V/10A NC kosketinta (A2Z) 400V/16A , ,5 Sarja GC (alumiini) TIL.NUMERO TOIMINTA NO+1NC momenttikosk. (SU1Z) 500V/60A NO+1NC kosk. ilm. momenttia (U1Z) NO+1NC juontokosketin (UV1Z) NC kosketinta (A2Z) 400V/6A NO kosketinta (E2) 400V/6A Irralliset toimipäät ylläoleviin runkoihin, sisältää ruuvin ja tiivisteen LIW Terästappi IW Terästappi RIW Teräsrulla HW-20 Nylonrulla HW-13 Nylonrulla 5, ,2 3 27, Rajakytkinrungot ENK ENM2/SN2/GC KGW Nylonrulla DGHW Nylonrulla AHS-V Nylonrulla DR Nylonrulla AV Nylonrulla ENK ENM2/SN2/GC AD-vipu FF -jousivipu AHST-V -teräsrulla RIW -lyhyt rullatappi W -tappi ENK ENM2/SN2/GC Irralliset kosketinelementit ENM2, SN2 tai GC -sarjoille. TILAUSNUMERO TOIMINTO NO + 1NC momenttikosketin No + 1NC kosketin ilman momenttia Puh Fax

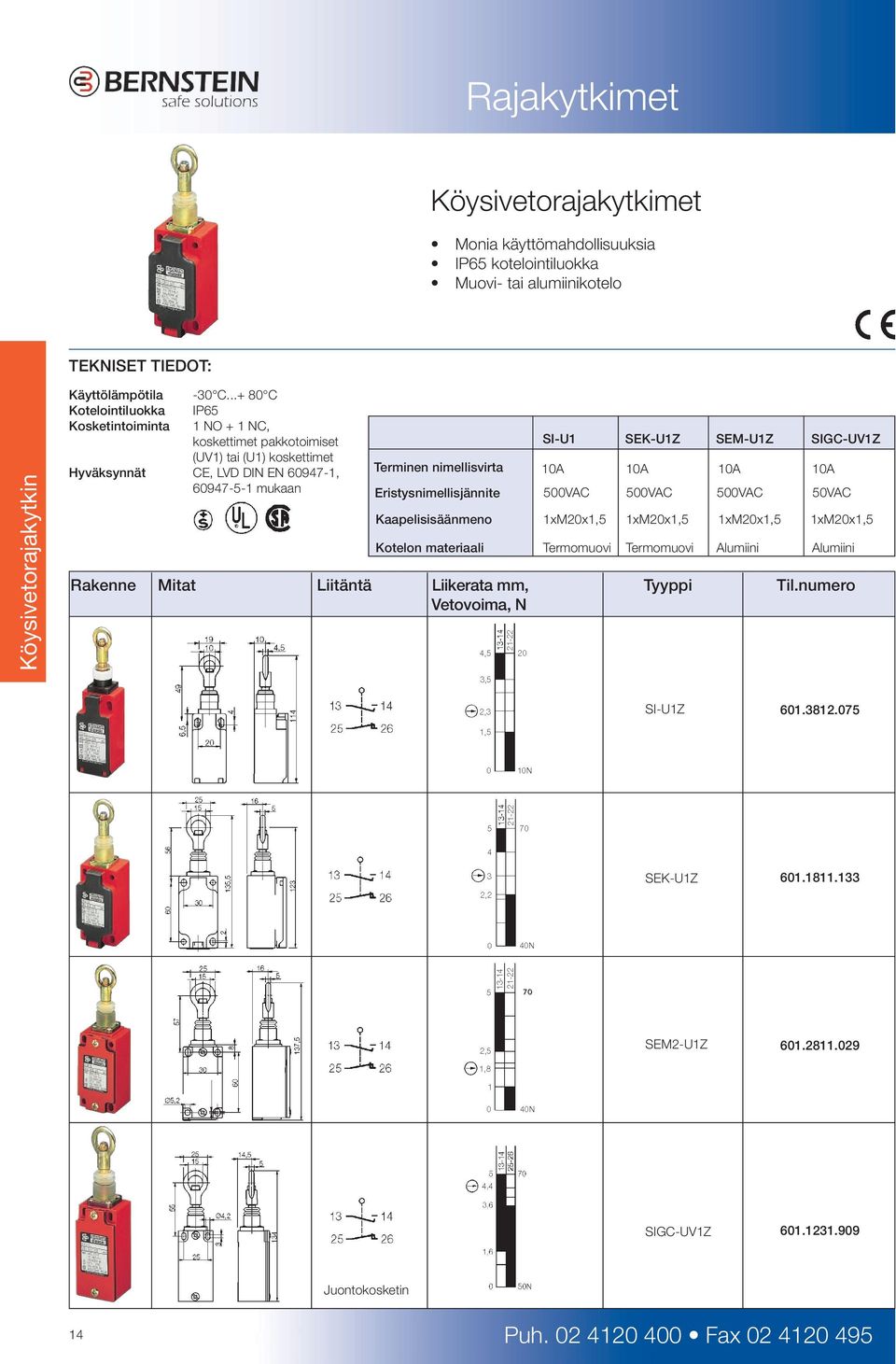

13 Köysivetorajakytkimet Monia käyttömahdollisuuksia IP65 kotelointiluokka Muovi- tai alumiinikotelo Köysivetorajakytkin Käyttölämpötila -30 C C Kotelointiluokka IP65 Kosketintoiminta 1 NO + 1 NC, koskettimet pakkotoimiset (UV1) tai (U1) koskettimet Hyväksynnät CE, LVD DIN EN , mukaan Terminen nimellisvirta Eristysnimellisjännite Kaapelisisäänmeno Kotelon materiaali SI-U1 SEK-U1Z SEM-U1Z SIGC-UV1Z 10A 10A 10A 10A 500VAC 500VAC 500VAC 50VAC 1xM20x1,5 1xM20x1,5 1xM20x1,5 1xM20x1,5 Termomuovi Termomuovi Alumiini Alumiini Rakenne Mitat Liitäntä Liikerata mm, Tyyppi Til.numero Vetovoima, N SI-U1Z SEK-U1Z SEM2-U1Z SIGC-UV1Z Juontokosketin 14 Puh Fax

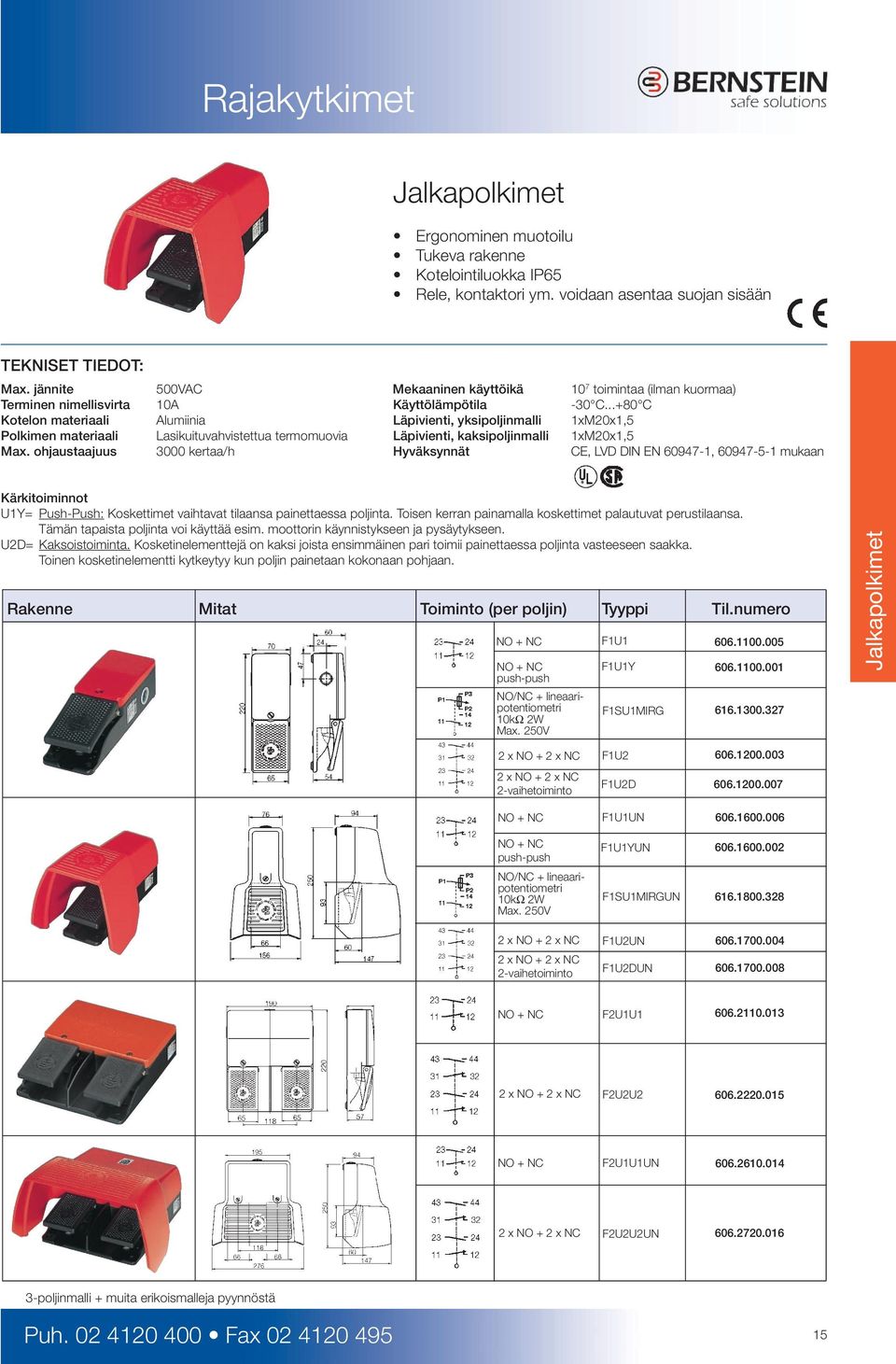

14 Jalkapolkimet Ergonominen muotoilu Tukeva rakenne Kotelointiluokka IP65 Rele, kontaktori ym. voidaan asentaa suojan sisään Max. jännite 500VAC Mekaaninen käyttöikä 10 7 toimintaa (ilman kuormaa) Terminen nimellisvirta 10A Käyttölämpötila -30 C C Kotelon materiaali Alumiinia Läpivienti, yksipoljinmalli 1xM20x1,5 Polkimen materiaali Lasikuituvahvistettua termomuovia Läpivienti, kaksipoljinmalli 1xM20x1,5 Max. ohjaustaajuus 3000 kertaa/h Hyväksynnät CE, LVD DIN EN , mukaan Kärkitoiminnot U1Y= Push-Push: Koskettimet vaihtavat tilaansa painettaessa poljinta. Toisen kerran painamalla koskettimet palautuvat perustilaansa. Tämän tapaista poljinta voi käyttää esim. moottorin käynnistykseen ja pysäytykseen. U2D= Kaksoistoiminta. Kosketinelementtejä on kaksi joista ensimmäinen pari toimii painettaessa poljinta vasteeseen saakka. Toinen kosketinelementti kytkeytyy kun poljin painetaan kokonaan pohjaan. Rakenne Mitat Toiminto (per poljin) Tyyppi Til.numero NO + NC NO + NC push-push NO/NC + lineaaripotentiometri 10kΩ 2W Max. 250V F1U1 F1U1Y F1SU1MIRG Jalkapolkimet 2 x NO + 2 x NC 2 x NO + 2 x NC 2-vaihetoiminto NO + NC NO + NC push-push NO/NC + lineaaripotentiometri 10kΩ 2W Max. 250V 2 x NO + 2 x NC 2 x NO + 2 x NC 2-vaihetoiminto F1U2 F1U2D F1U1UN F1U1YUN F1SU1MIRGUN F1U2UN F1U2DUN NO + NC F2U1U x NO + 2 x NC F2U2U NO + NC F2U1U1UN x NO + 2 x NC F2U2U2UN poljinmalli + muita erikoismalleja pyynnöstä Puh Fax

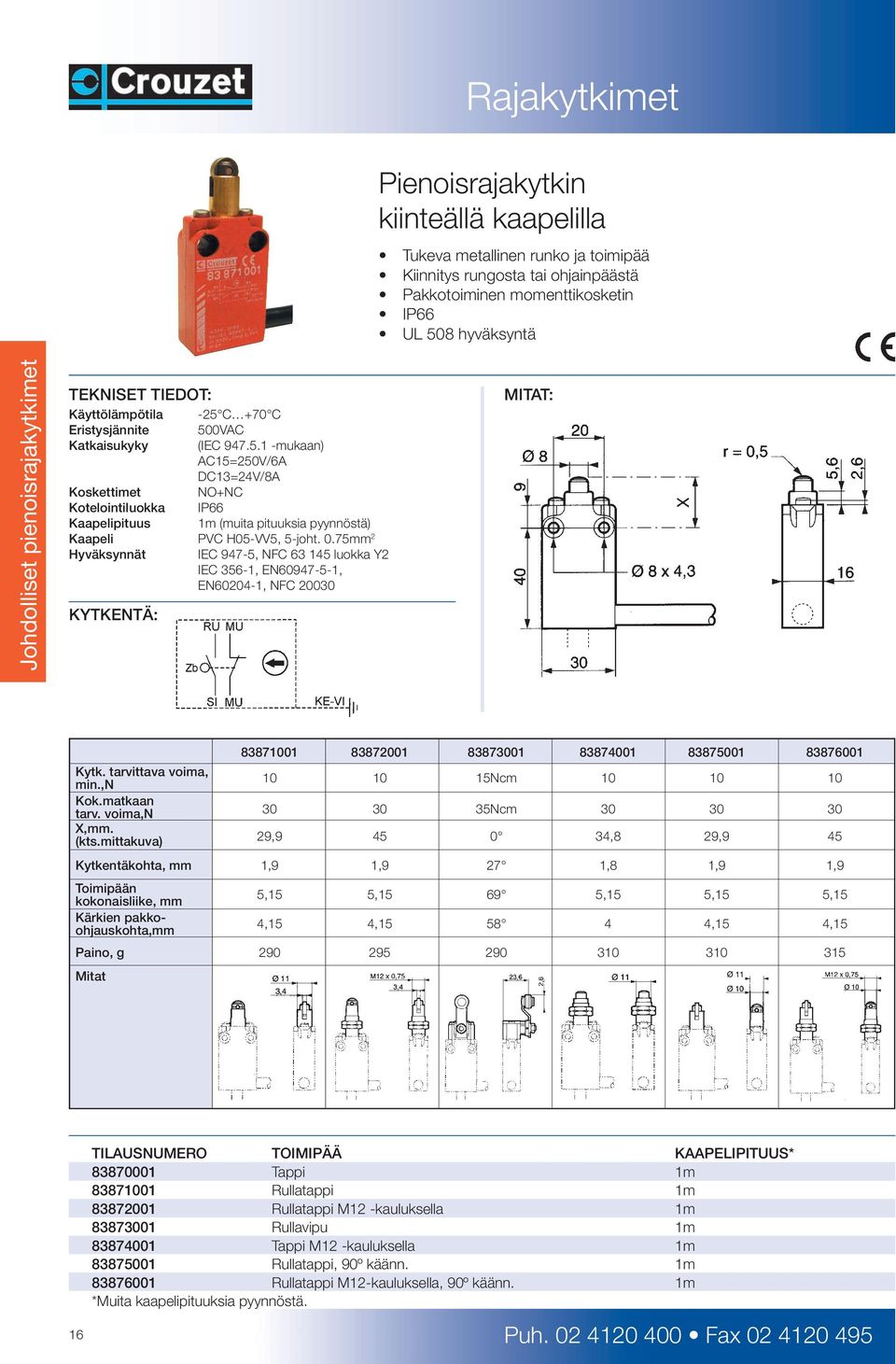

15 Pienoisrajakytkin kiinteällä kaapelilla Tukeva metallinen runko ja toimipää Kiinnitys rungosta tai ohjainpäästä Pakkotoiminen momenttikosketin IP66 UL 508 hyväksyntä Johdolliset pienoisrajakytkimet Käyttölämpötila -25 C +70 C Eristysjännite 500VAC Katkaisukyky (IEC mukaan) AC15=250V/6A DC13=24V/8A Koskettimet NO+NC Kotelointiluokka IP66 Kaapelipituus 1m (muita pituuksia pyynnöstä) Kaapeli PVC H05-VV5, 5-joht. 0.75mm 2 Hyväksynnät IEC 947-5, NFC luokka Y2 IEC 356-1, EN , EN , NFC KYTKENTÄ: MITAT: Kytk. tarvittava voima, min.,n Ncm Kok.matkaan tarv. voima,n Ncm X,mm. (kts.mittakuva) 29, ,8 29,9 45 Kytkentäkohta, mm 1,9 1,9 27 1,8 1,9 1,9 Toimipään kokonaisliike, mm Kärkien pakkoohjauskohta,mm 5,15 5, ,15 5,15 5,15 4,15 4, ,15 4,15 Paino, g Mitat TILAUSNUMERO TOIMIPÄÄ KAAPELIPITUUS* Tappi 1m Rullatappi 1m Rullatappi M12 -kauluksella 1m Rullavipu 1m Tappi M12 -kauluksella 1m Rullatappi, 90º käänn. 1m Rullatappi M12-kauluksella, 90º käänn. 1m *Muita kaapelipituuksia pyynnöstä. 16 Puh Fax

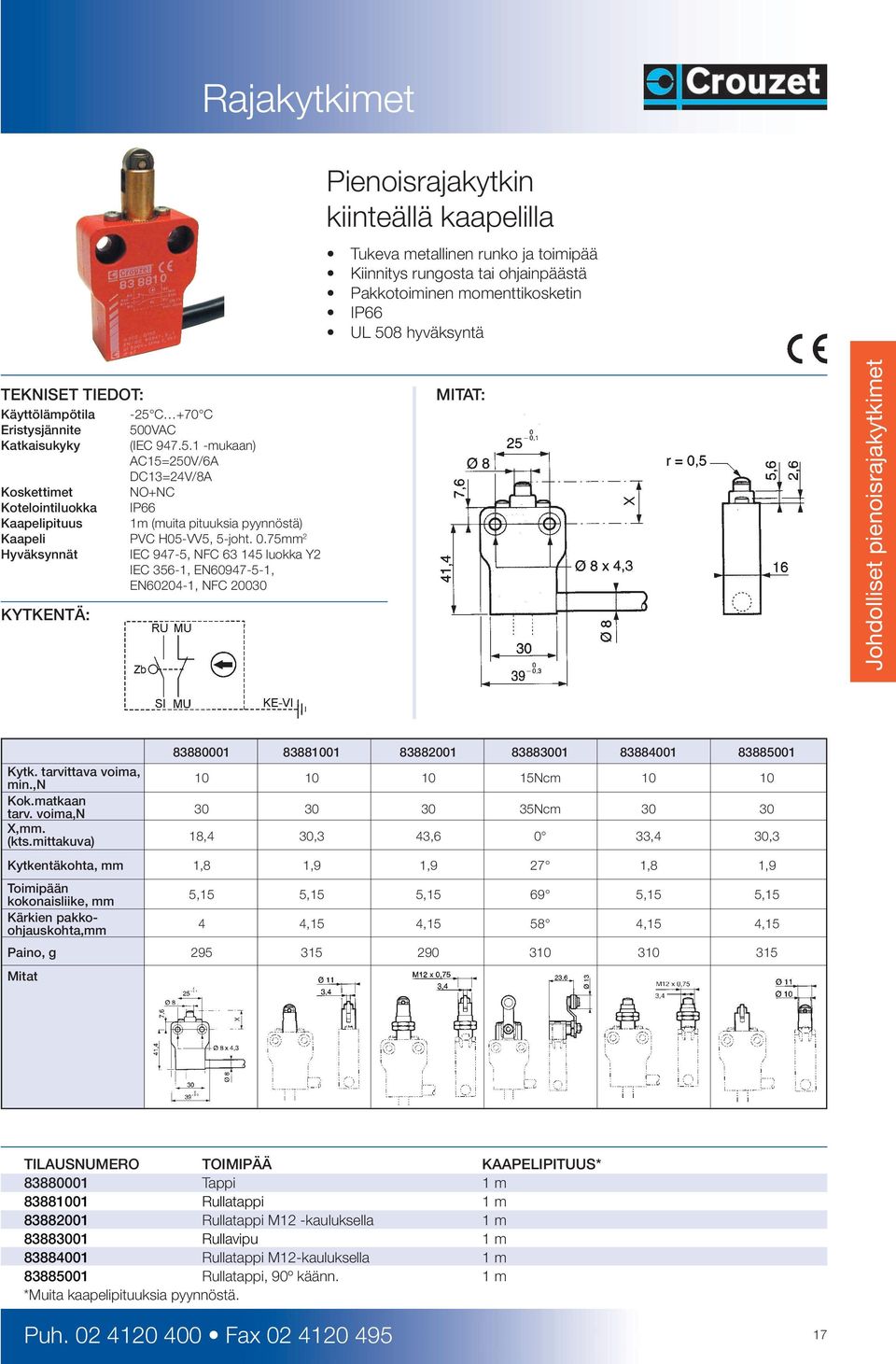

16 Pienoisrajakytkin kiinteällä kaapelilla Tukeva metallinen runko ja toimipää Kiinnitys rungosta tai ohjainpäästä Pakkotoiminen momenttikosketin IP66 UL 508 hyväksyntä Käyttölämpötila -25 C +70 C Eristysjännite 500VAC Katkaisukyky (IEC mukaan) AC15=250V/6A DC13=24V/8A Koskettimet NO+NC Kotelointiluokka IP66 Kaapelipituus 1m (muita pituuksia pyynnöstä) Kaapeli PVC H05-VV5, 5-joht. 0.75mm 2 Hyväksynnät IEC 947-5, NFC luokka Y2 IEC 356-1, EN , EN , NFC KYTKENTÄ: MITAT: Johdolliset pienoisrajakytkimet Kytk. tarvittava voima, min.,n Ncm Kok.matkaan tarv. voima,n Ncm X,mm. (kts.mittakuva) 18,4 30,3 43,6 0 33,4 30,3 Kytkentäkohta, mm 1,8 1,9 1,9 27 1,8 1,9 Toimipään kokonaisliike, mm Kärkien pakkoohjauskohta,mm 5,15 5,15 5, ,15 5,15 4 4,15 4, ,15 4,15 Paino, g Mitat TILAUSNUMERO TOIMIPÄÄ KAAPELIPITUUS* Tappi 1 m Rullatappi 1 m Rullatappi M12 -kauluksella 1 m Rullavipu 1 m Rullatappi M12-kauluksella 1 m Rullatappi, 90º käänn. 1 m *Muita kaapelipituuksia pyynnöstä. Puh Fax

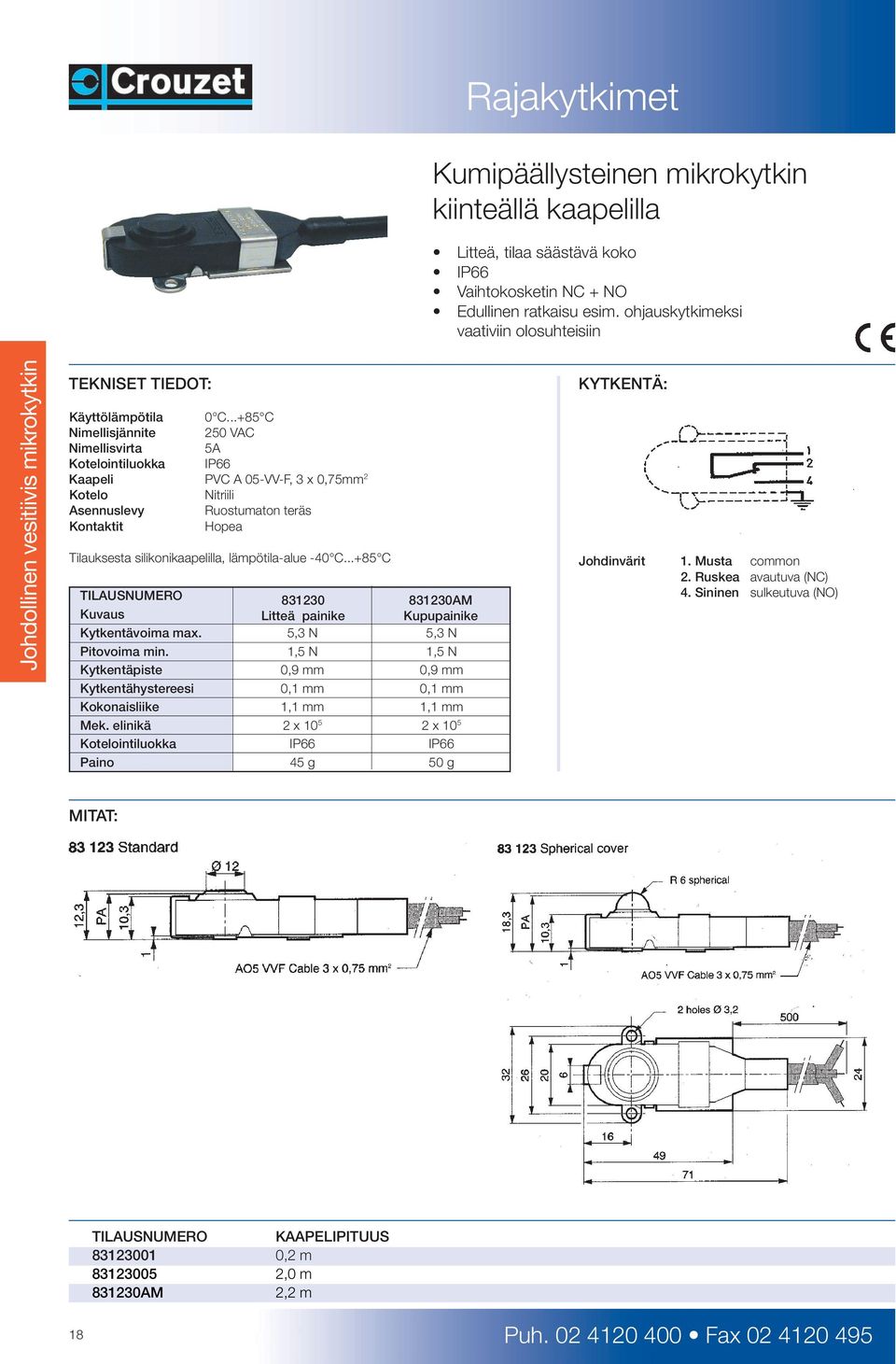

17 Kumipäällysteinen mikrokytkin kiinteällä kaapelilla Litteä, tilaa säästävä koko IP66 Vaihtokosketin NC + NO Edullinen ratkaisu esim. ohjauskytkimeksi vaativiin olosuhteisiin Johdollinen vesitiivis mikrokytkin Käyttölämpötila 0 C C Nimellisjännite 250 VAC Nimellisvirta 5A Kotelointiluokka IP66 Kaapeli PVC A 05-VV-F, 3 x 0,75mm 2 Kotelo Nitriili Asennuslevy Ruostumaton teräs Kontaktit Hopea Tilauksesta silikonikaapelilla, lämpötila-alue -40 C C Johdinvärit 1. Musta common 2. Ruskea avautuva (NC) 4. Sininen sulkeutuva (NO) TILAUSNUMERO Kuvaus Kytkentävoima max. Pitovoima min. Kytkentäpiste Kytkentähystereesi Kokonaisliike Mek. elinikä Kotelointiluokka Paino Litteä painike 5,3 N 1,5 N 0,9 mm 0,1 mm 1,1 mm 2 x 10 5 IP66 45 g AM Kupupainike 5,3 N 1,5 N 0,9 mm 0,1 mm 1,1 mm 2 x 10 5 IP66 50 g KYTKENTÄ: MITAT: TILAUSNUMERO KAAPELIPITUUS ,2 m ,0 m AM 2,2 m 18 Puh Fax

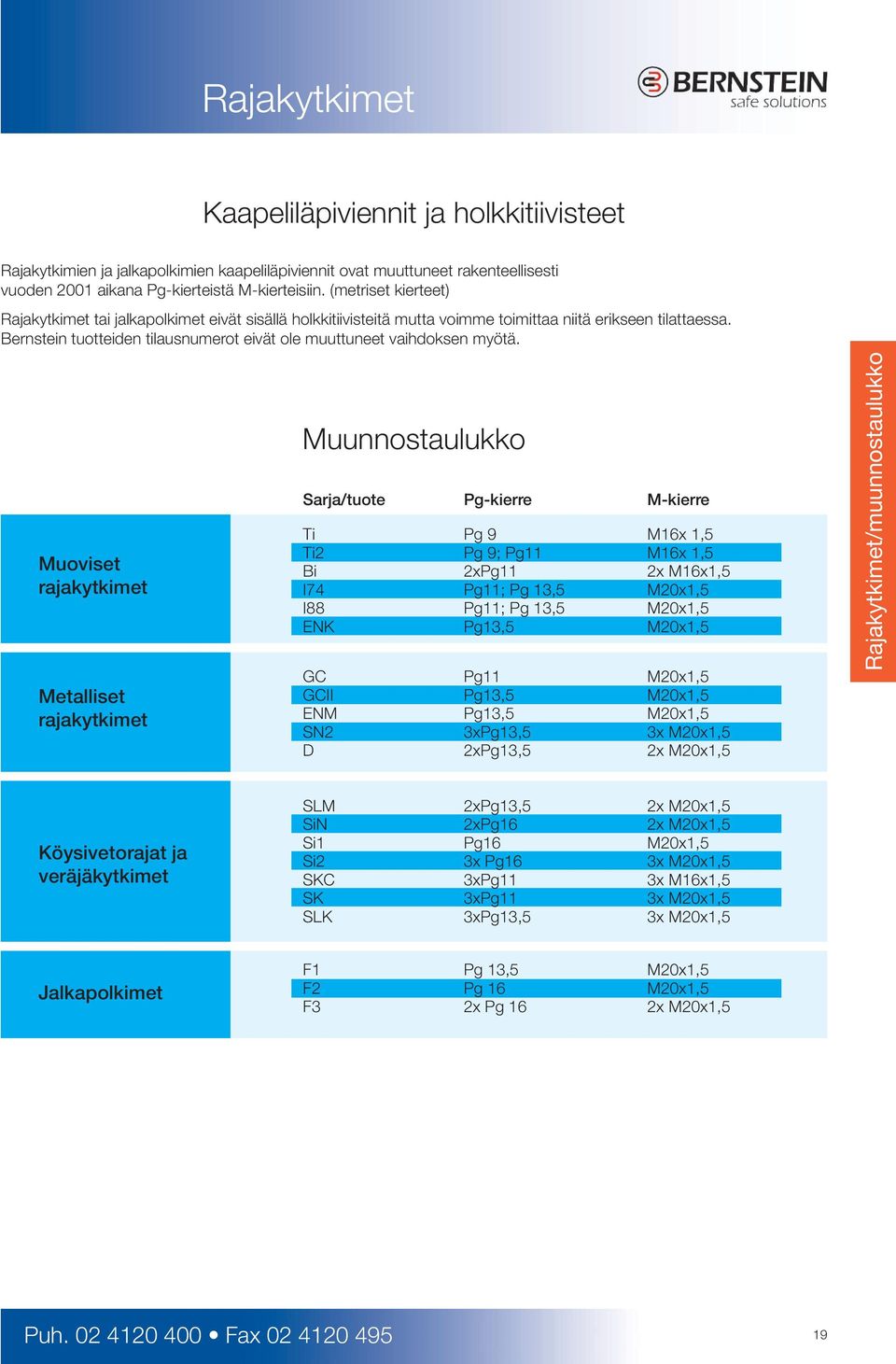

18 Kaapeliläpiviennit ja holkkitiivisteet Rajakytkimien ja jalkapolkimien kaapeliläpiviennit ovat muuttuneet rakenteellisesti vuoden 2001 aikana Pg-kierteistä M-kierteisiin. (metriset kierteet) Rajakytkimet tai jalkapolkimet eivät sisällä holkkitiivisteitä mutta voimme toimittaa niitä erikseen tilattaessa. Bernstein tuotteiden tilausnumerot eivät ole muuttuneet vaihdoksen myötä. Muoviset rajakytkimet Metalliset rajakytkimet Muunnostaulukko Sarja/tuote Pg-kierre M-kierre Ti Pg 9 M16x 1,5 Ti2 Pg 9; Pg11 M16x 1,5 Bi 2xPg11 2x M16x1,5 I74 Pg11; Pg 13,5 M20x1,5 I88 Pg11; Pg 13,5 M20x1,5 ENK Pg13,5 M20x1,5 GC Pg11 M20x1,5 GCII Pg13,5 M20x1,5 ENM Pg13,5 M20x1,5 SN2 3xPg13,5 3x M20x1,5 D 2xPg13,5 2x M20x1,5 Rajakytkimet/muunnostaulukko Köysivetorajat ja veräjäkytkimet SLM 2xPg13,5 2x M20x1,5 SiN 2xPg16 2x M20x1,5 Si1 Pg16 M20x1,5 Si2 3x Pg16 3x M20x1,5 SKC 3xPg11 3x M16x1,5 SK 3xPg11 3x M20x1,5 SLK 3xPg13,5 3x M20x1,5 Jalkapolkimet F1 Pg 13,5 M20x1,5 F2 Pg 16 M20x1,5 F3 2x Pg 16 2x M20x1,5 Puh Fax
