Woods. JM Aerofoil aseteltavasiipiset aksiaalipuhaltimet 50 Hz

Koko: px
Aloita esitys sivulta:

Download "Woods. JM Aerofoil aseteltavasiipiset aksiaalipuhaltimet 50 Hz"

Transkriptio

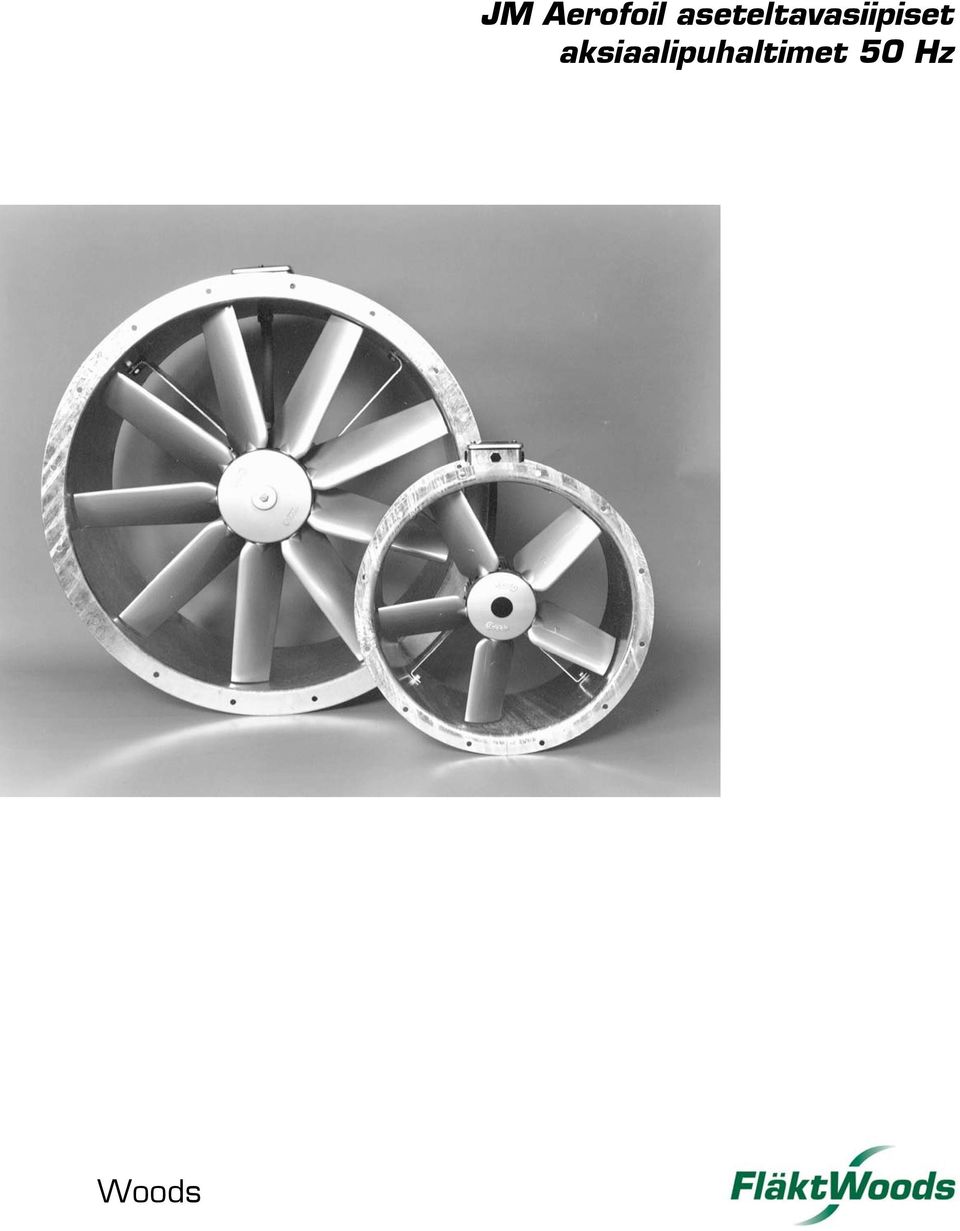

1 Woods JM Aerofoil aseteltavasiipiset aksiaalipuhaltimet 50 Hz

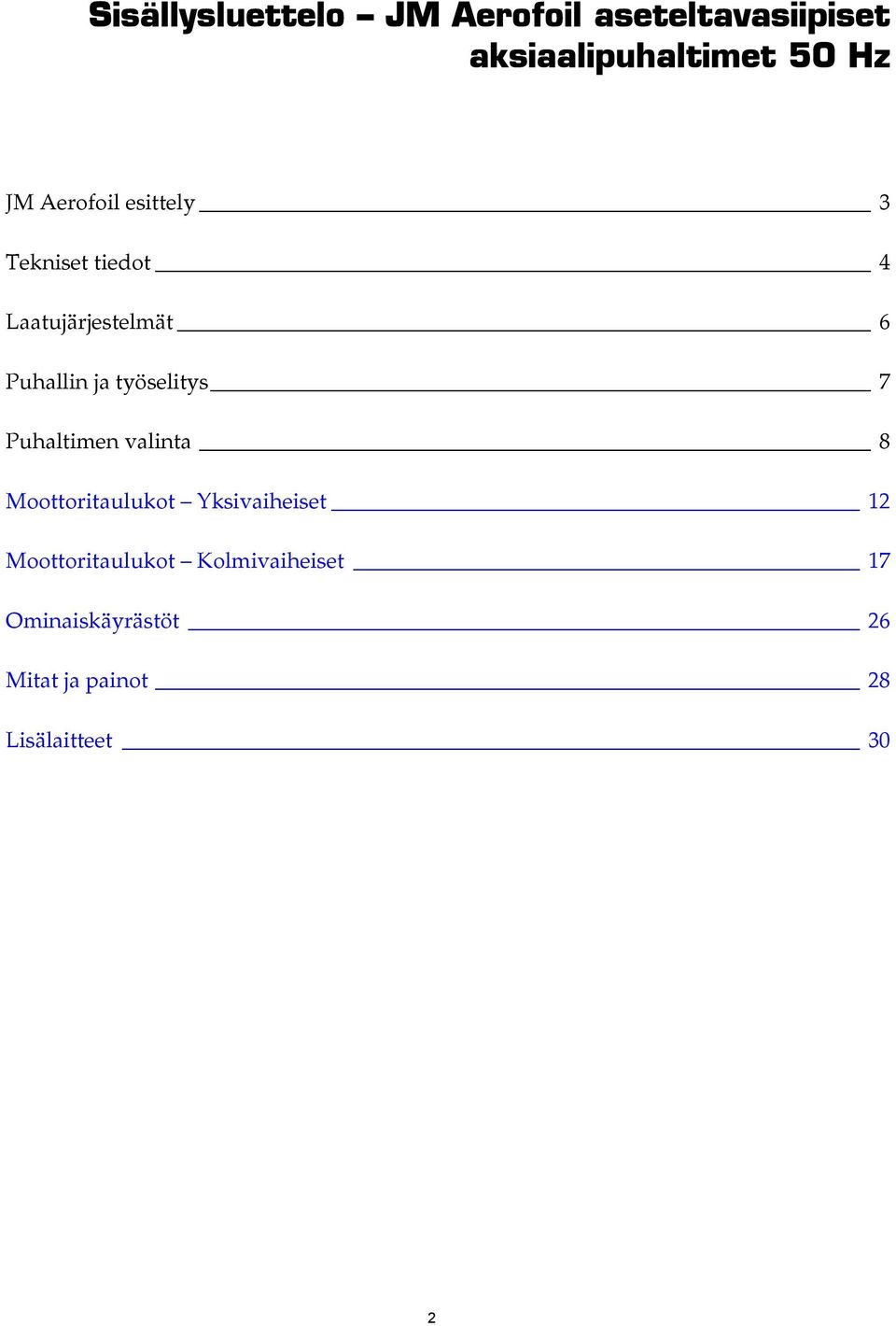

2 Sisällysluettelo JM Aerofoil aseteltavasiipiset aksiaalipuhaltimet 50 Hz JM Aerofoil esittely 3 Tekniset tiedot 4 Laatujärjestelmät 6 Puhallin ja työselitys 7 Puhaltimen valinta 8 Moottoritaulukot Yksivaiheiset 12 Moottoritaulukot Kolmivaiheiset 17 Ominaiskäyrästöt 26 Mitat ja painot 28 Lisälaitteet 30 2

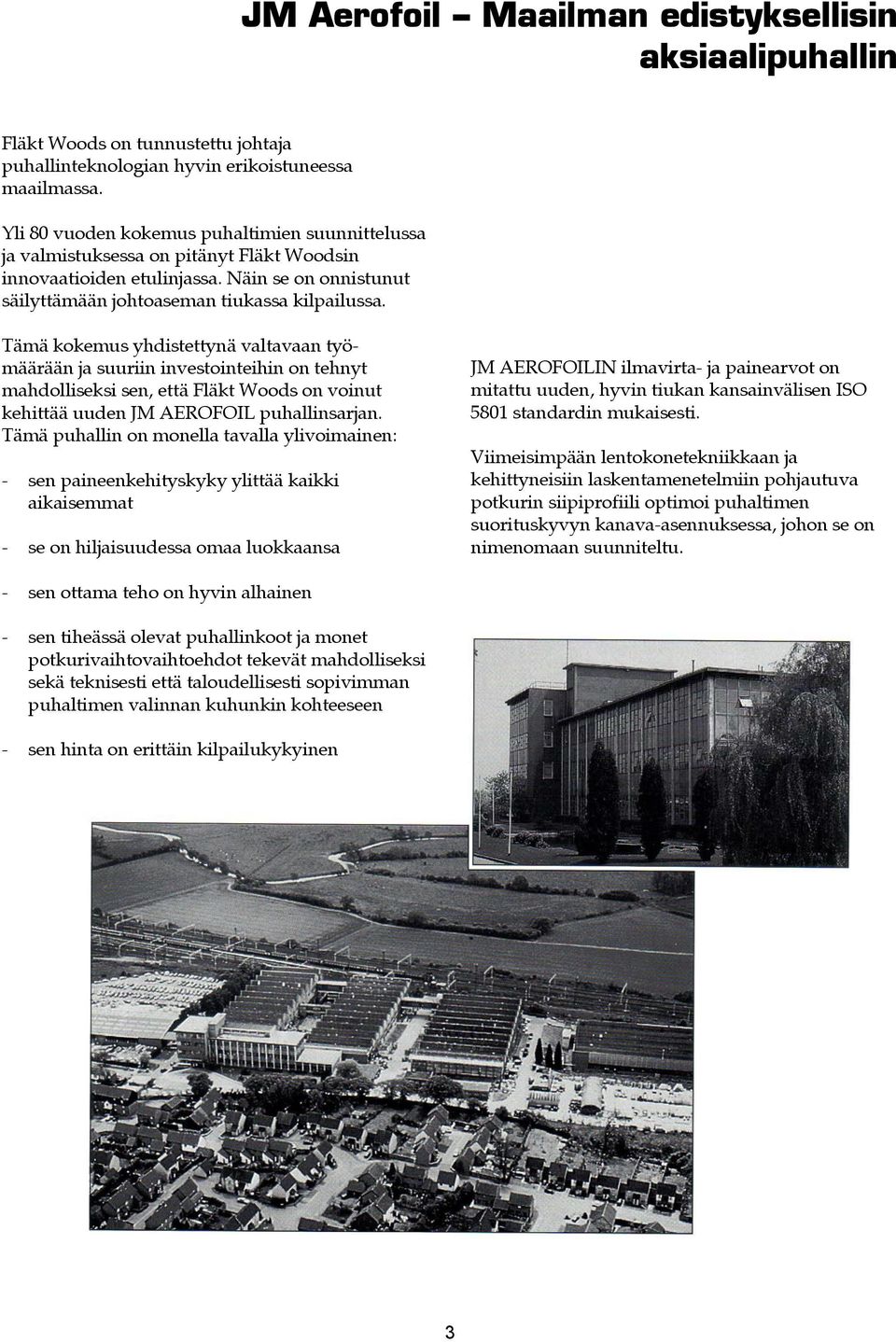

3 JM Aerofoil Maailman edistyksellisin aksiaalipuhallin Fläkt Woods on tunnustettu johtaja puhallinteknologian hyvin erikoistuneessa maailmassa. Yli 80 vuoden kokemus puhaltimien suunnittelussa ja valmistuksessa on pitänyt Fläkt Woodsin innovaatioiden etulinjassa. Näin se on onnistunut säilyttämään johtoaseman tiukassa kilpailussa. Tämä kokemus yhdistettynä valtavaan työmäärään ja suuriin investointeihin on tehnyt mahdolliseksi sen, että Fläkt Woods on voinut kehittää uuden JM AEROFOIL puhallinsarjan. Tämä puhallin on monella tavalla ylivoimainen: - sen paineenkehityskyky ylittää kaikki aikaisemmat - se on hiljaisuudessa omaa luokkaansa JM AEROFOILIN ilmavirta- ja painearvot on mitattu uuden, hyvin tiukan kansainvälisen ISO 5801 standardin mukaisesti. Viimeisimpään lentokonetekniikkaan ja kehittyneisiin laskentamenetelmiin pohjautuva potkurin siipiprofiili optimoi puhaltimen suorituskyvyn kanava-asennuksessa, johon se on nimenomaan suunniteltu. - sen ottama teho on hyvin alhainen - sen tiheässä olevat puhallinkoot ja monet potkurivaihtovaihtoehdot tekevät mahdolliseksi sekä teknisesti että taloudellisesti sopivimman puhaltimen valinnan kuhunkin kohteeseen - sen hinta on erittäin kilpailukykyinen 3

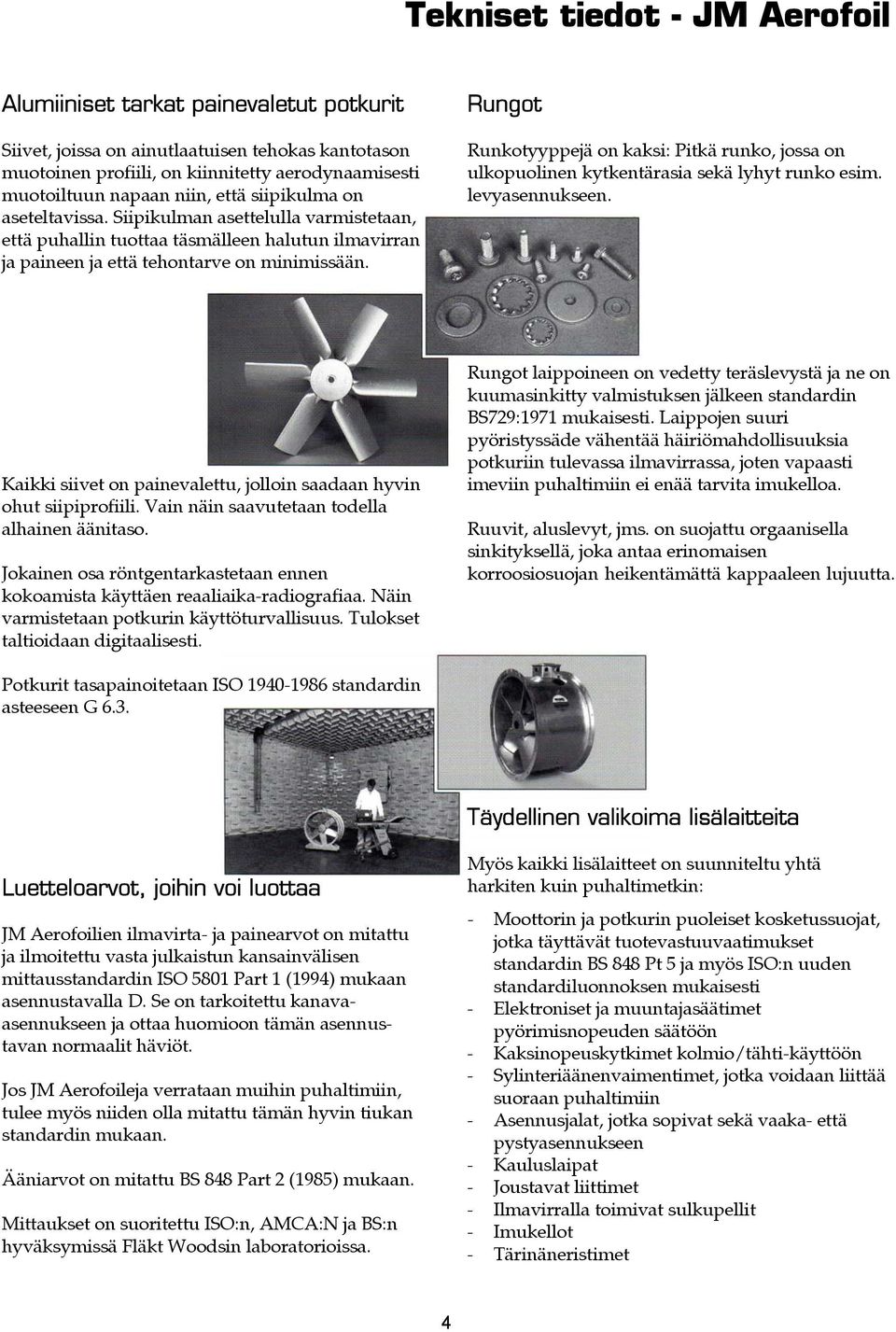

4 Tekniset tiedot - JM Aerofoil Alumiiniset tarkat painevaletut potkurit Siivet, joissa on ainutlaatuisen tehokas kantotason muotoinen profiili, on kiinnitetty aerodynaamisesti muotoiltuun napaan niin, että siipikulma on aseteltavissa. Siipikulman asettelulla varmistetaan, että puhallin tuottaa täsmälleen halutun ilmavirran ja paineen ja että tehontarve on minimissään. Rungot Runkotyyppejä on kaksi: Pitkä runko, jossa on ulkopuolinen kytkentärasia sekä lyhyt runko esim. levyasennukseen. Kaikki siivet on painevalettu, jolloin saadaan hyvin ohut siipiprofiili. Vain näin saavutetaan todella alhainen äänitaso. Jokainen osa röntgentarkastetaan ennen kokoamista käyttäen reaaliaika-radiografiaa. Näin varmistetaan potkurin käyttöturvallisuus. Tulokset taltioidaan digitaalisesti. Rungot laippoineen on vedetty teräslevystä ja ne on kuumasinkitty valmistuksen jälkeen standardin BS729:1971 mukaisesti. Laippojen suuri pyöristyssäde vähentää häiriömahdollisuuksia potkuriin tulevassa ilmavirrassa, joten vapaasti imeviin puhaltimiin ei enää tarvita imukelloa. Ruuvit, aluslevyt, jms. on suojattu orgaanisella sinkityksellä, joka antaa erinomaisen korroosiosuojan heikentämättä kappaaleen lujuutta. Potkurit tasapainoitetaan ISO standardin asteeseen G 6.3. Täydellinen valikoima lisälaitteita Luetteloarvot, joihin voi luottaa JM Aerofoilien ilmavirta- ja painearvot on mitattu ja ilmoitettu vasta julkaistun kansainvälisen mittausstandardin ISO 5801 Part 1 (1994) mukaan asennustavalla D. Se on tarkoitettu kanavaasennukseen ja ottaa huomioon tämän asennustavan normaalit häviöt. Jos JM Aerofoileja verrataan muihin puhaltimiin, tulee myös niiden olla mitattu tämän hyvin tiukan standardin mukaan. Ääniarvot on mitattu BS 848 Part 2 (1985) mukaan. Mittaukset on suoritettu ISO:n, AMCA:N ja BS:n hyväksymissä Fläkt Woodsin laboratorioissa. Myös kaikki lisälaitteet on suunniteltu yhtä harkiten kuin puhaltimetkin: - Moottorin ja potkurin puoleiset kosketussuojat, jotka täyttävät tuotevastuuvaatimukset standardin BS 848 Pt 5 ja myös ISO:n uuden standardiluonnoksen mukaisesti - Elektroniset ja muuntajasäätimet pyörimisnopeuden säätöön - Kaksinopeuskytkimet kolmio/tähti-käyttöön - Sylinteriäänenvaimentimet, jotka voidaan liittää suoraan puhaltimiin - Asennusjalat, jotka sopivat sekä vaaka- että pystyasennukseen - Kauluslaipat - Joustavat liittimet - Ilmavirralla toimivat sulkupellit - Imukellot - Tärinäneristimet 4

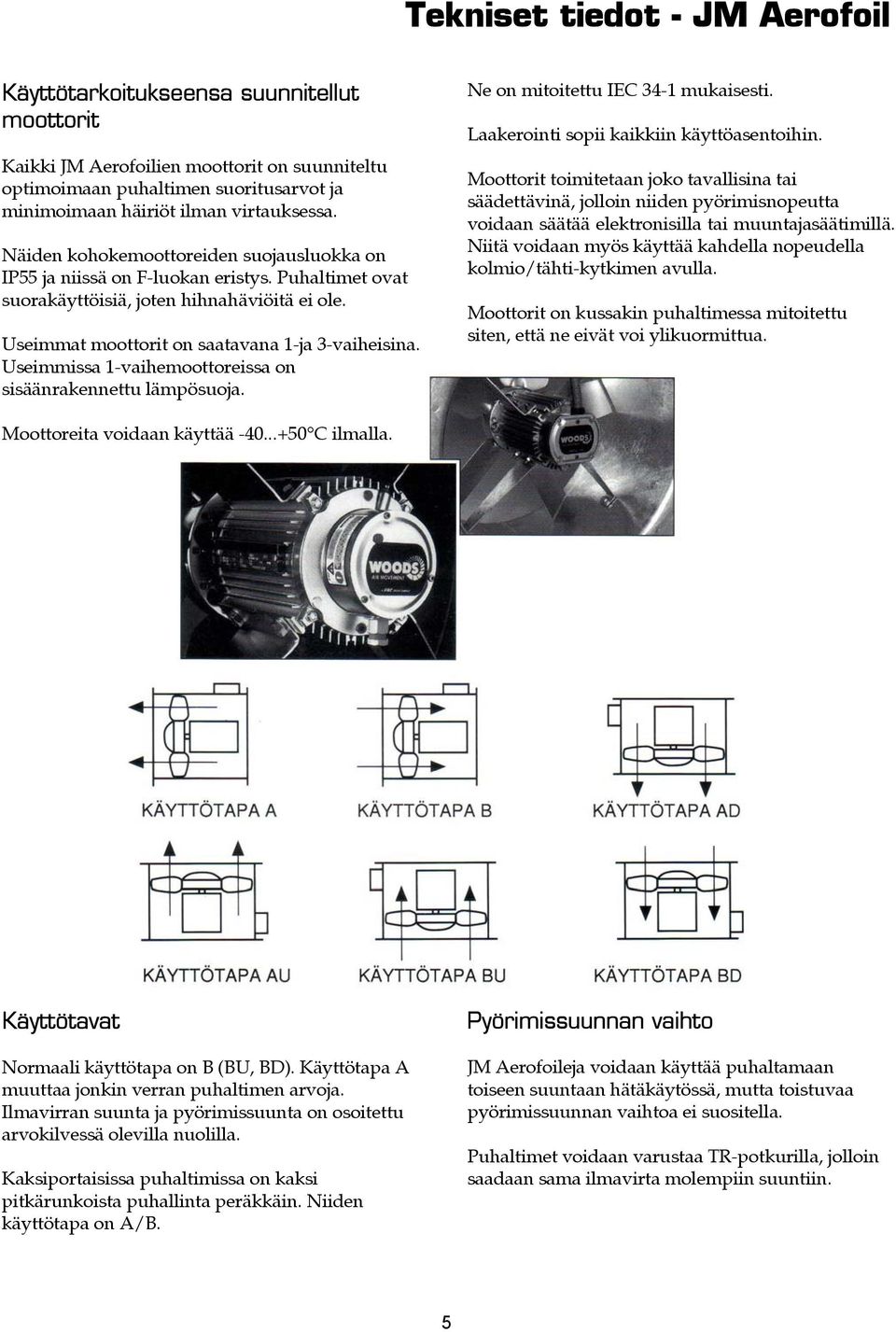

5 Tekniset tiedot - JM Aerofoil Käyttötarkoitukseensa suunnitellut moottorit Kaikki JM Aerofoilien moottorit on suunniteltu optimoimaan puhaltimen suoritusarvot ja minimoimaan häiriöt ilman virtauksessa. Näiden kohokemoottoreiden suojausluokka on IP55 ja niissä on F-luokan eristys. Puhaltimet ovat suorakäyttöisiä, joten hihnahäviöitä ei ole. Useimmat moottorit on saatavana 1-ja 3-vaiheisina. Useimmissa 1-vaihemoottoreissa on sisäänrakennettu lämpösuoja. Ne on mitoitettu IEC 34-1 mukaisesti. Laakerointi sopii kaikkiin käyttöasentoihin. Moottorit toimitetaan joko tavallisina tai säädettävinä, jolloin niiden pyörimisnopeutta voidaan säätää elektronisilla tai muuntajasäätimillä. Niitä voidaan myös käyttää kahdella nopeudella kolmio/tähti-kytkimen avulla. Moottorit on kussakin puhaltimessa mitoitettu siten, että ne eivät voi ylikuormittua. Moottoreita voidaan käyttää C ilmalla. Käyttötavat Normaali käyttötapa on B (BU, BD). Käyttötapa A muuttaa jonkin verran puhaltimen arvoja. Ilmavirran suunta ja pyörimissuunta on osoitettu arvokilvessä olevilla nuolilla. Kaksiportaisissa puhaltimissa on kaksi pitkärunkoista puhallinta peräkkäin. Niiden käyttötapa on A/B. Pyörimissuunnan vaihto JM Aerofoileja voidaan käyttää puhaltamaan toiseen suuntaan hätäkäytössä, mutta toistuvaa pyörimissuunnan vaihtoa ei suositella. Puhaltimet voidaan varustaa TR-potkurilla, jolloin saadaan sama ilmavirta molempiin suuntiin. 5

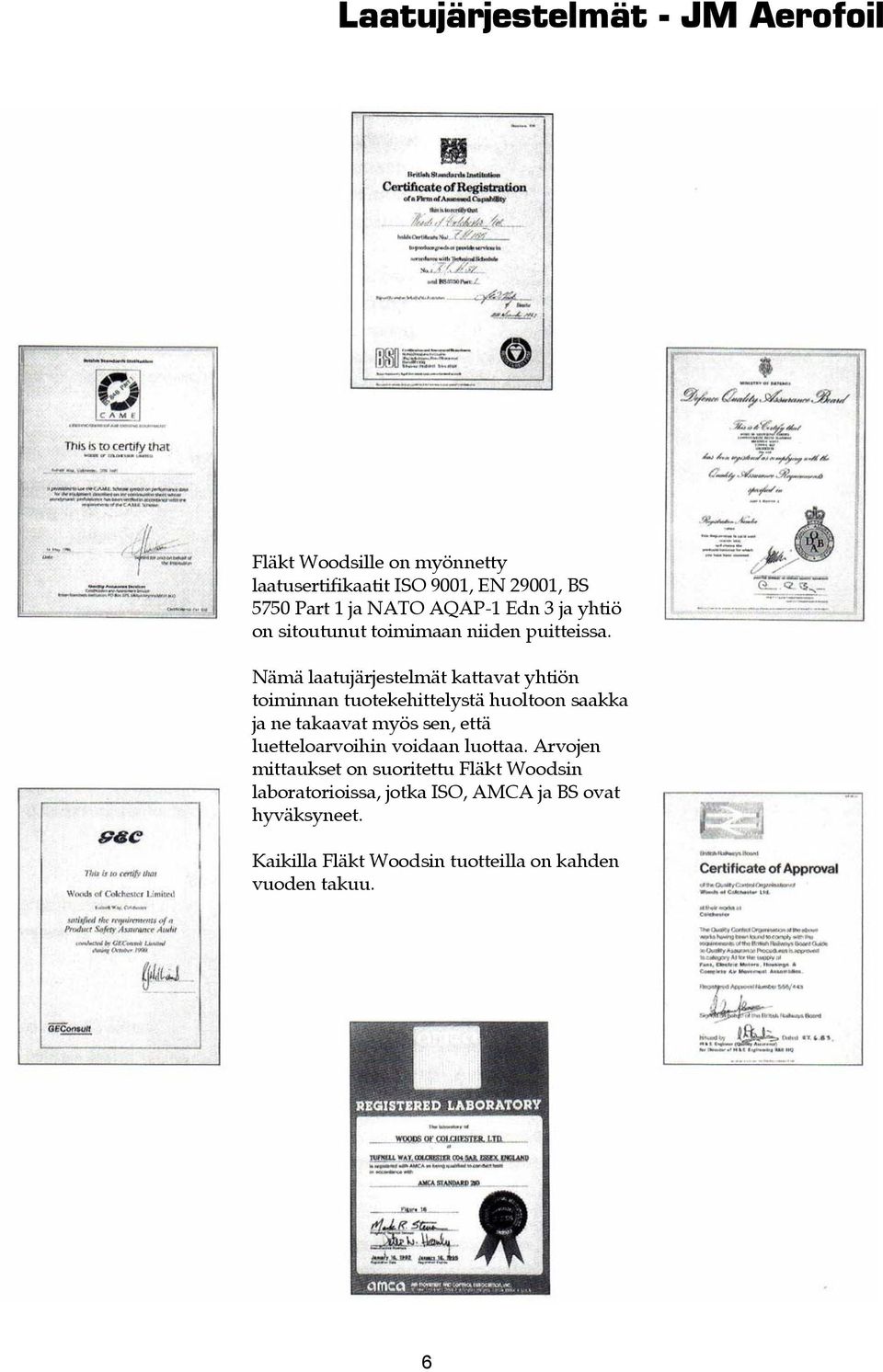

6 Laatujärjestelmät - JM Aerofoil Fläkt Woodsille on myönnetty laatusertifikaatit ISO 9001, EN 29001, BS 5750 Part 1 ja NATO AQAP-1 Edn 3 ja yhtiö on sitoutunut toimimaan niiden puitteissa. Nämä laatujärjestelmät kattavat yhtiön toiminnan tuotekehittelystä huoltoon saakka ja ne takaavat myös sen, että luetteloarvoihin voidaan luottaa. Arvojen mittaukset on suoritettu Fläkt Woodsin laboratorioissa, jotka ISO, AMCA ja BS ovat hyväksyneet. Kaikilla Fläkt Woodsin tuotteilla on kahden vuoden takuu. 6

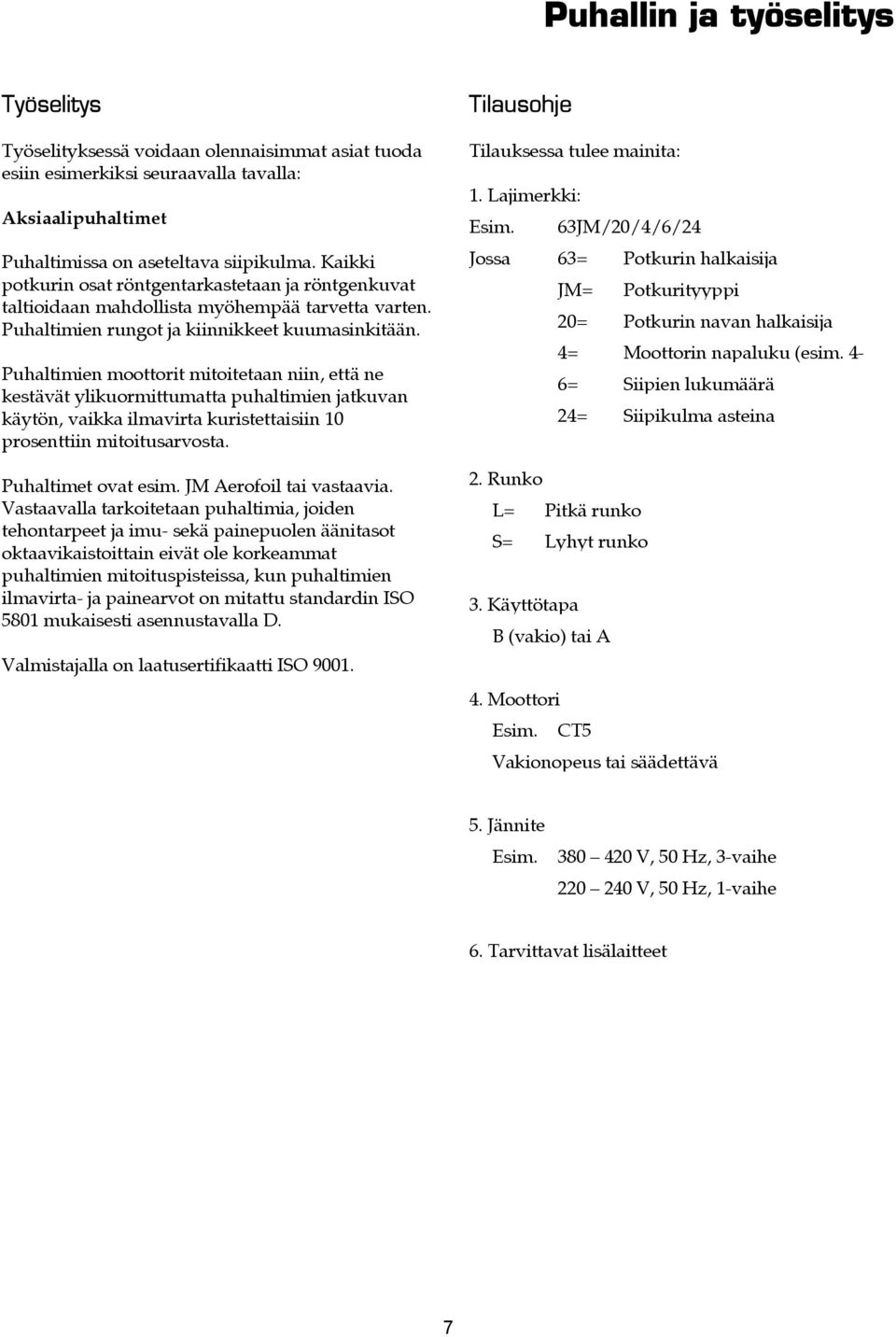

7 Puhallin ja työselitys Työselitys Työselityksessä voidaan olennaisimmat asiat tuoda esiin esimerkiksi seuraavalla tavalla: Aksiaalipuhaltimet Puhaltimissa on aseteltava siipikulma. Kaikki potkurin osat röntgentarkastetaan ja röntgenkuvat taltioidaan mahdollista myöhempää tarvetta varten. Puhaltimien rungot ja kiinnikkeet kuumasinkitään. Puhaltimien moottorit mitoitetaan niin, että ne kestävät ylikuormittumatta puhaltimien jatkuvan käytön, vaikka ilmavirta kuristettaisiin 10 prosenttiin mitoitusarvosta. Puhaltimet ovat esim. JM Aerofoil tai vastaavia. Vastaavalla tarkoitetaan puhaltimia, joiden tehontarpeet ja imu- sekä painepuolen äänitasot oktaavikaistoittain eivät ole korkeammat puhaltimien mitoituspisteissa, kun puhaltimien ilmavirta- ja painearvot on mitattu standardin ISO 5801 mukaisesti asennustavalla D. Valmistajalla on laatusertifikaatti ISO Tilausohje Tilauksessa tulee mainita: 1. Lajimerkki: Esim. 63JM/20/4/6/24 Jossa 63= Potkurin halkaisija JM= Potkurityyppi 20= Potkurin navan halkaisija 4= Moottorin napaluku (esim. 4-6= Siipien lukumäärä 24= Siipikulma asteina 2. Runko L= Pitkä runko S= Lyhyt runko 3. Käyttötapa B (vakio) tai A 4. Moottori Esim. CT5 Vakionopeus tai säädettävä 5. Jännite Esim V, 50 Hz, 3-vaihe V, 50 Hz, 1-vaihe 6. Tarvittavat lisälaitteet 7

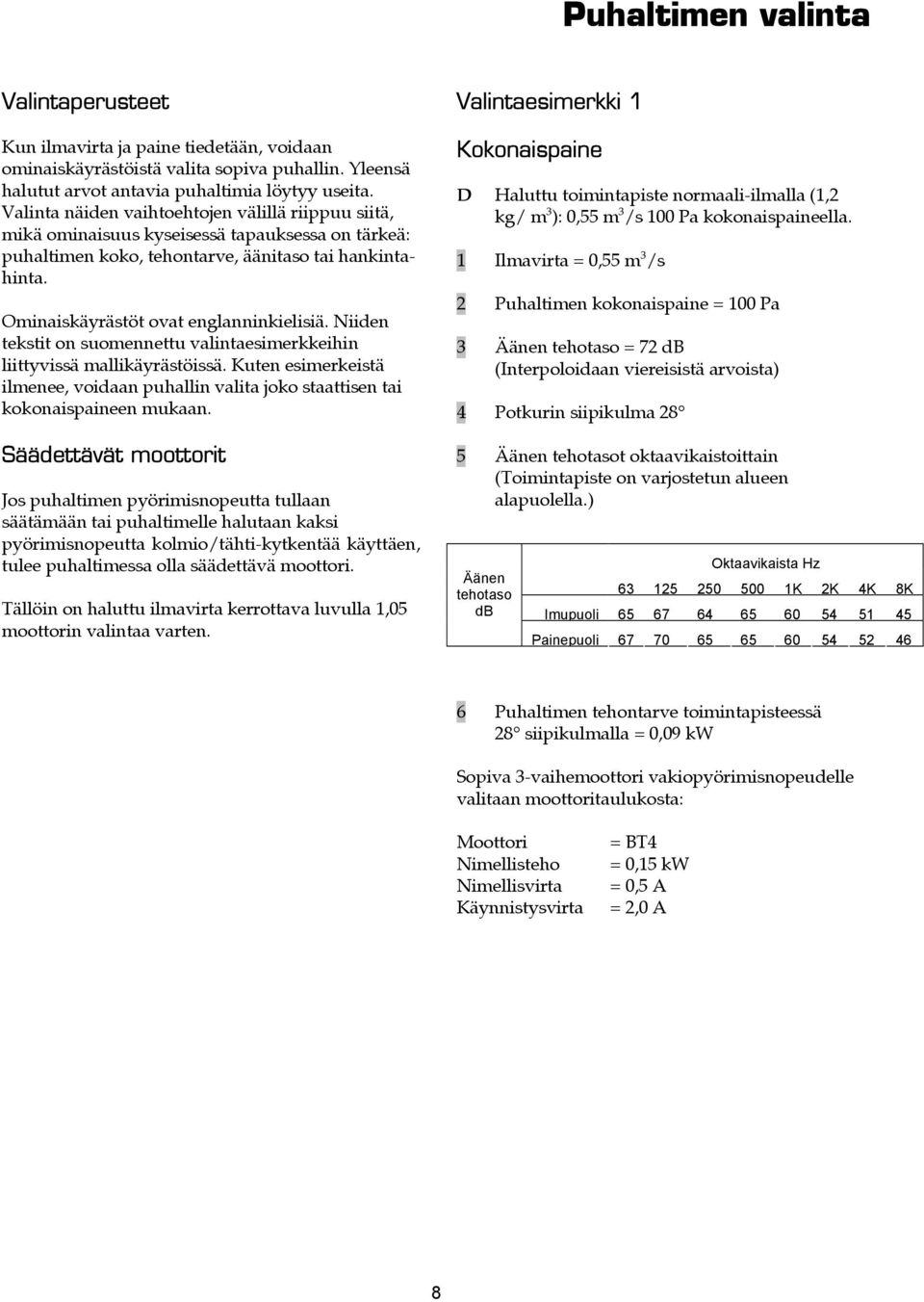

8 Puhaltimen valinta Valintaperusteet Kun ilmavirta ja paine tiedetään, voidaan ominaiskäyrästöistä valita sopiva puhallin. Yleensä halutut arvot antavia puhaltimia löytyy useita. Valinta näiden vaihtoehtojen välillä riippuu siitä, mikä ominaisuus kyseisessä tapauksessa on tärkeä: puhaltimen koko, tehontarve, äänitaso tai hankintahinta. Ominaiskäyrästöt ovat englanninkielisiä. Niiden tekstit on suomennettu valintaesimerkkeihin liittyvissä mallikäyrästöissä. Kuten esimerkeistä ilmenee, voidaan puhallin valita joko staattisen tai kokonaispaineen mukaan. Säädettävät moottorit Jos puhaltimen pyörimisnopeutta tullaan säätämään tai puhaltimelle halutaan kaksi pyörimisnopeutta kolmio/tähti-kytkentää käyttäen, tulee puhaltimessa olla säädettävä moottori. Tällöin on haluttu ilmavirta kerrottava luvulla 1,05 moottorin valintaa varten. Valintaesimerkki 1 Kokonaispaine D Haluttu toimintapiste normaali-ilmalla (1,2 kg/ m 3 ): 0,55 m 3 /s 100 Pa kokonaispaineella. 1 Ilmavirta = 0,55 m 3 /s 2 Puhaltimen kokonaispaine = 100 Pa 3 Äänen tehotaso = 72 db (Interpoloidaan viereisistä arvoista) 4 Potkurin siipikulma 28 5 Äänen tehotasot oktaavikaistoittain (Toimintapiste on varjostetun alueen alapuolella.) Äänen tehotaso db Oktaavikaista Hz K 2K 4K 8K Imupuoli Painepuoli Puhaltimen tehontarve toimintapisteessä 28 siipikulmalla = 0,09 kw Sopiva 3-vaihemoottori vakiopyörimisnopeudelle valitaan moottoritaulukosta: Moottori Nimellisteho Nimellisvirta Käynnistysvirta = BT4 = 0,15 kw = 0,5 A = 2,0 A 8

9

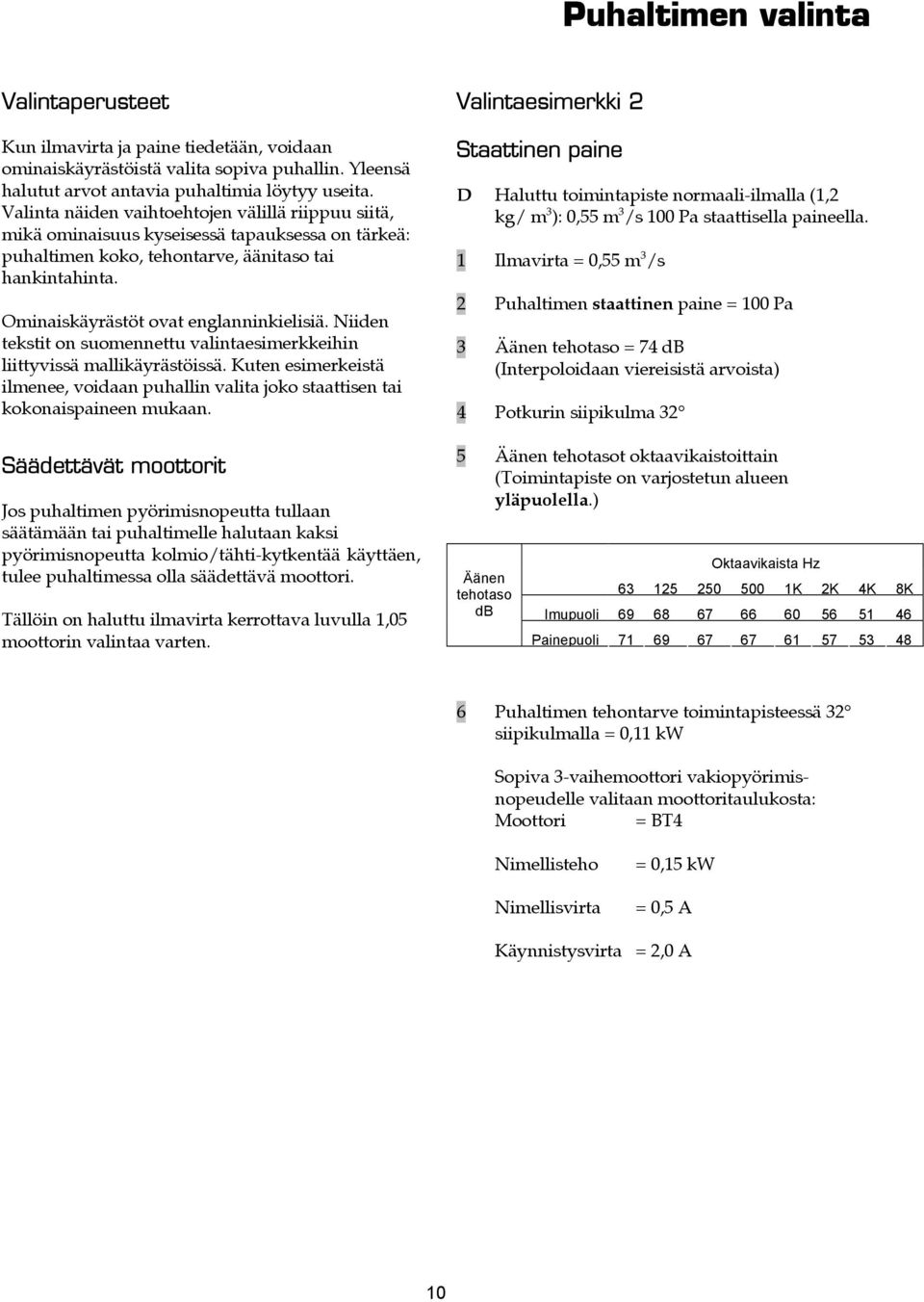

10 Puhaltimen valinta Valintaperusteet Kun ilmavirta ja paine tiedetään, voidaan ominaiskäyrästöistä valita sopiva puhallin. Yleensä halutut arvot antavia puhaltimia löytyy useita. Valinta näiden vaihtoehtojen välillä riippuu siitä, mikä ominaisuus kyseisessä tapauksessa on tärkeä: puhaltimen koko, tehontarve, äänitaso tai hankintahinta. Ominaiskäyrästöt ovat englanninkielisiä. Niiden tekstit on suomennettu valintaesimerkkeihin liittyvissä mallikäyrästöissä. Kuten esimerkeistä ilmenee, voidaan puhallin valita joko staattisen tai kokonaispaineen mukaan. Säädettävät moottorit Jos puhaltimen pyörimisnopeutta tullaan säätämään tai puhaltimelle halutaan kaksi pyörimisnopeutta kolmio/tähti-kytkentää käyttäen, tulee puhaltimessa olla säädettävä moottori. Tällöin on haluttu ilmavirta kerrottava luvulla 1,05 moottorin valintaa varten. Valintaesimerkki 2 Staattinen paine D Haluttu toimintapiste normaali-ilmalla (1,2 kg/ m 3 ): 0,55 m 3 /s 100 Pa staattisella paineella. 1 Ilmavirta = 0,55 m 3 /s 2 Puhaltimen staattinen paine = 100 Pa 3 Äänen tehotaso = 74 db (Interpoloidaan viereisistä arvoista) 4 Potkurin siipikulma 32 5 Äänen tehotasot oktaavikaistoittain (Toimintapiste on varjostetun alueen yläpuolella.) Äänen tehotaso db Oktaavikaista Hz K 2K 4K 8K Imupuoli Painepuoli Puhaltimen tehontarve toimintapisteessä 32 siipikulmalla = 0,11 kw Sopiva 3-vaihemoottori vakiopyörimisnopeudelle valitaan moottoritaulukosta: Moottori = BT4 Nimellisteho Nimellisvirta = 0,15 kw = 0,5 A Käynnistysvirta = 2,0 A 10

11
