KATTOASENNETTAVAT KESKIPAKOISTOIMISET POISTOPUHALTIMET CRF CRF/EW

Koko: px

Aloita esitys sivulta:

Download "KATTOASENNETTAVAT KESKIPAKOISTOIMISET POISTOPUHALTIMET CRF CRF/EW"

Juha-Pekka Järvinen
6 vuotta sitten
Katselukertoja:

TEHOMITTARI ALHAINEN MELUTASO ULKOINEN ROOTTORIN MOOTTORI LINTUJEN ESTOSÄLEIKKÖ TAITTUVA RUNKO HELPOTTAA

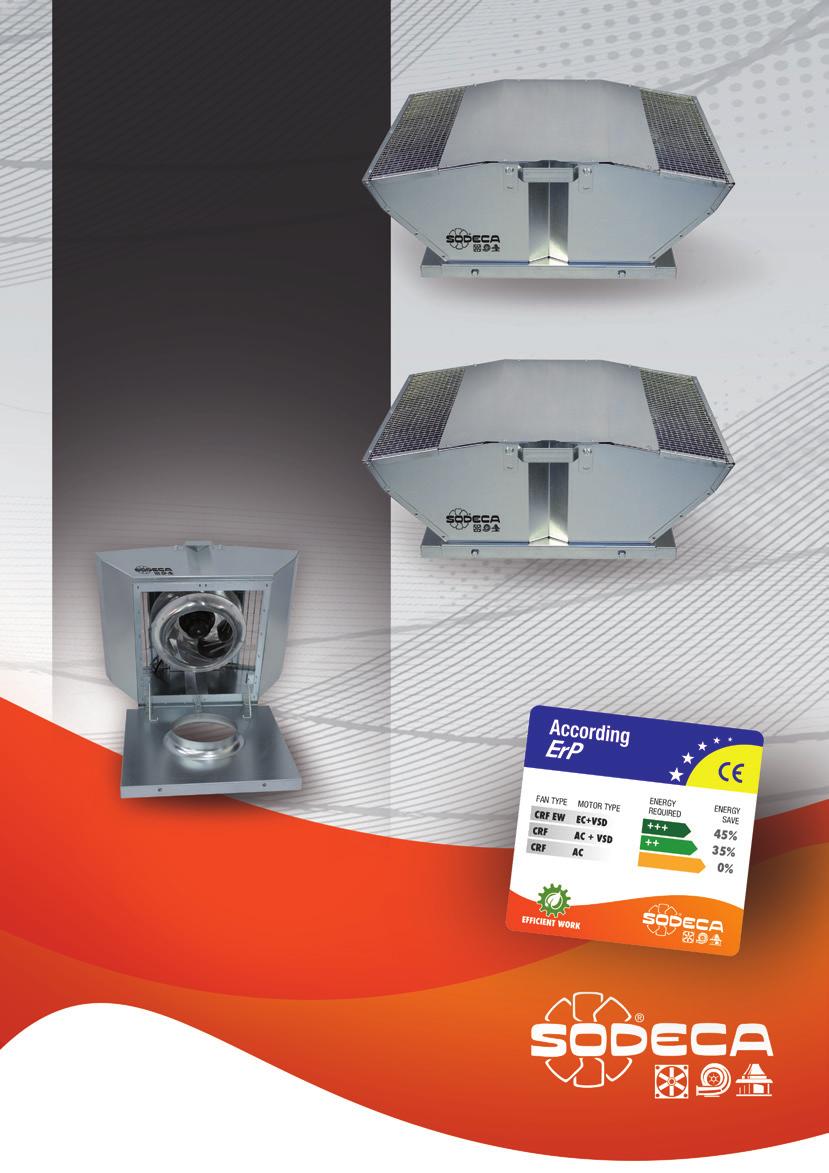

1 CRF ALHAINEN MELUTASO ULKOINEN ROOTTORIN MOOTTORI LINTUJEN ESTOSÄLEIKKÖ TAITTUVA RUNKO HELPOTTAA TARKASTUSTA CRF/EW TEHOKAS PUHALLIN EFFICIENT WORK E.C. HARJATON TEOLLISUUSMOOTTORI SISÄÄN RAKENNETTU NOPEUDEN SÄÄTÖ TEHOMITTARI ALHAINEN MELUTASO ULKOINEN ROOTTORIN MOOTTORI LINTUJEN ESTOSÄLEIKKÖ TAITTUVA RUNKO HELPOTTAA TARKASTUSTA BRUSHLESS IE4 CRF CRF/EW KATTOASENNETTAVAT KESKIPAKOISTOIMISET POISTOPUHALTIMET According EU Regulation

2 CRF Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa matala melutaso Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa on matala melutaso ja ulkoinen roottori-moottori. Puhallin: Valmistettu sinkitystä teräsmetallilevystä. Turbiini, jossa alumiinimetallilevystä rakennetut reaktiosiivet, paitsi malleissa 225 ja 250, joissa on sinkitty teräslevyturbiini. Lintujen estosäleikkö. Taittuva runko helpottaa tarkastusta ja huoltoa. Moottori: F-luokan moottorit, joissa on ulkoinen roottori ja IP54-suojaus. Yksivaiheinen 230 V, 50/60 Hz, paitsi malleissa 450 ja V, 50 Hz. Kolmivaiheinen 400 V, 50/60 Hz, paitsi malleissa 450 ja V, 50 Hz. Siirrettävän ilman enimmäislämpötila: -25 ºC +50 ºC. Viimeistely: Ruostetta kestävä sinkitty teräslevy. Pyynnöstä: Nopeussäätöinen käyttölaite (VSD) toimitetaan pyynnöstä. Tilauskoodi CRF 240 4T CRF-kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa on matala melutaso ja ulkoinen roottori. Turbiinin halkaisija (mm) Moottorin napojen määrä M: Yksivaiheinen T: Kolmivaiheinen Tekniset ominaisuudet Malli Nopeus Suurin sallittu virta (A) Asennettu sähkö teho Suurin virtausnopeus Äänenpainetaso db(a) (1) Paino (kierrosta/min) 230 V 400 V (kw) (m 3 /t) Imu Poisto (Kg) VSD Suositeltu CRF-225-4M ,20 0, VSD1/M CRF-250-4M ,31 0, VSD1/M CRF-250-4T ,28 0, VSD3/A-RFT CRF-315-4M ,60 0, VSD1/M CRF-315-4T ,35 0, VSD3/A-RFT CRF-315-6M 940 0,38 0, VSD1/M CRF-315-6T 900 0,20 0, VSD3/A-RFT CRF-355-4M ,75 0, VSD1/M CRF-355-4T ,45 0, VSD3/A-RFT CRF-355-6M 930 0,46 0, VSD1/M CRF-355-6T 950 0,32 0, VSD3/A-RFT CRF-400-4M ,20 0, VSD1/M CRF-400-4T ,60 0, VSD3/A-RFT CRF-400-6M 940 0,72 0, VSD1/M CRF-400-6T 900 0,40 0, VSD3/A-RFT CRF-450-4M ,20 0, VSD1/M CRF-450-4T ,00 0, VSD3/A-RFT CRF-450-6M 930 1,30 0, VSD1/M CRF-450-6T 920 1,00 0, VSD3/A-RFT CRF-500-4T ,50 1, VSD3/A-RFT CRF-500-6M 920 1,80 0, VSD1/M CRF-500-6T 950 1,25 0, VSD3/A-RFT (1) Melutason arvot ovat paineita mitattuna db(a) yksikössä 6 metrin etäisyydeltä ja virtausnopeudella, joka on 2/3 enimmäisvirtausnopeudesta (2/3 Qmax). ERP

3 Akustiset ominaisuudet Melutehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista. Arvot on otettu imun aikana 2/3 enimmäisvirtausnopeudesta (2/3Qmax) Arvot on otettu poiston aikana 2/3 enimmäisvirtausnopeudesta (2/3Qmax) Malli Malli Jotta voit saavuttaa Lwa-melutehon alueen db(a) imussa enimmäisvirtausnopeudella (Qmax), lisää seuraavassa taulukossa määritetyt arvot ominaiskäyrissä annettuun LpA-äänipainetasoon: Taajuuskaista (Hz) Mitat mm Malli A ØD* E F F1 G H øi CRF CRF CRF CRF CRF CRF CRF (*) Suositeltu putken nimellishalkaisija

4 Ominaiskäyrät Q= virtausnopeus m 3 /t, m 3 /s ja cfm. Pe= staattinen paine mmh 2 O, Pa ja inwg. 4T/4M=1500 r/min 6T/6M=1000 r/min Käyrien kuvaamat Lp-melutasot (db(a)) ovat aspiraation aikana mitatut paineet vapaassa kentässä 6 metrin korkeudella. Lisävarusteet INT AR RM VSD3/A-RFT VSD1/A-RFM CUADROS PA MS PT SI VSD3/A-RFT

CRF/EW HARJATON E.C. HARJATON MOOTTORI SISÄÄNRAKENNETULLA NOPEUSSÄÄTÖISELLÄ KÄYTTÖLAITTEELLA BRUSHLESS IE4 Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa on matala melutaso, ja jotka

Puhallin: Valmistettu sinkitystä teräsmetallilevystä. Muovimateriaalista valmistettu reaktiosiipiturbiini. Lintujen estosäleikkö. Taittuva runko helpottaa tarkastusta ja huoltoa.

5 CRF/EW HARJATON E.C. HARJATON MOOTTORI SISÄÄNRAKENNETULLA NOPEUSSÄÄTÖISELLÄ KÄYTTÖLAITTEELLA BRUSHLESS IE4 Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa on matala melutaso, ja jotka sisältävät ulkoisen harjattoman E.C-roottori-moottorin Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa matala melutaso ja ulkoinen roottori-moottori sekä E.C. Harjaton teollisuusmoottori ja sisäänrakennettu nopeutta säätelevä tehomittari. Puhallin: Valmistettu sinkitystä teräsmetallilevystä. Muovimateriaalista valmistettu reaktiosiipiturbiini. Lintujen estosäleikkö. Taittuva runko helpottaa tarkastusta ja huoltoa. Moottori: Tehokkaat ulkoiset EC-roottori-moottorit, joita säädellään 0 10 V signaalilla. IP54-suojaus. Yksivaiheinen 230 V-50/60 Hz ja kolmivaiheinen 400 V-50/60 Hz. Siirrettävän ilman enimmäislämpötila: -25 ºC +50 ºC. Viimeistely: Ruostetta kestävä sinkitty teräslevy. Tilauskoodi CRF/EW 315 M/L CRF/EW: Kattoasennettavat keskipakoistoimiset poistopuhaltimet, joissa matala melutaso ja ulkoinen EC-roottori-moottori. Trbiinin halkaisija (mm) M: Yksivaiheinen T: Kolmivaiheinen L: Alhainen virtausnopeus M: Keskitason virtausnopeus H: Korkea virtausnopeus Tekniset ominaisuudet Malli Suurin nopeus Enimmäisvirta virta (A) Asennettu sähkö teho Suurin NPS arvossa virtausnopeus enimmäisnopeus (dba) (1) Keskim. paino (kierrosta/min) 230 V 400 V (kw) (m 3 /t) Imu Poisto (Kg) CRF/EW-190-M ,75 0, CRF/EW-250-M ,40 0, CRF/EW-315-M/L ,20 0, CRF/EW-315-M/H ,20 0, CRF/EW-400-M/L ,10 0, CRF/EW-400-M/M ,20 0, CRF/EW-400-M/H ,30 0, CRF/EW-400-T ,10 1, CRF/EW-500-M ,30 0, CRF/EW-500-T/L ,10 1, CRF/EW-500-T/H ,00 2, (1) Melutason arvot ovat paineita mitattuna db(a) yksikössä 6 metrin etäisyydeltä ja virtausnopeudella, joka on 2/3 enimmäisvirtausnopeudesta (2/3 Qmax). Akustiset ominaisuudet Melutehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista. Arvot on otettu imun aikana 2/3 enimmäisvirtausnopeudesta (2/3Qmax) Arvot on otettu poiston aikana 2/3 enimmäisvirtausnopeudesta (2/3Qmax) Malli Malli M M M/L M/H M/L M/M M/H T M T/L T/H T/L T/H T/L T/H ERP 190-M M M/L M/H M/L M/M M/H T M T/L T/H T/L T/H T/L T/H

6 Mitat mm Malli A ØD* E F F1 G H øi CRF/EW CRF/EW CRF/EW CRF/EW CRF/EW (*) Suositeltu putken nimellishalkaisija Ominaiskäyrät ja ErP-tiedot

7 Ominaiskäyrät ja ErP-tiedot Lisävarusteet INT PA MS PT SI

EFFICIENT WORK -PUHALTIMET Fast and flexible industrial fan solutions and tailored fans Large experience in smoke control systems and ATEX applications Wide range of certified products for specific

8 EFFICIENT WORK -PUHALTIMET Fast and flexible industrial fan solutions and tailored fans Large experience in smoke control systems and ATEX applications Wide range of certified products for specific markets KIERTEISET PUHALTIMET JA KATTOASENNETTAVAT POISTOPUHALTIMET KESKIPAKOISVOIMATOIMISET PUHALTIMET JA LINJAAN ASEN- NETTAVAT POISTOPUHALTIMET SAVUNPOISTOPUHALTIMET POISTO PUHALTIMET PUHALTIMET VAATIVAAN KÄYTTÖÖN SEKÄ POISTOPUHALTIMET RÄJÄHDYSHERKÄN ILMAN ATEX- JA RÄJÄHTÄVIIN YMPÄRISTÖIHIN LÄMMÖNPOISTOYKSIKÖT, ILMANSUODATUS JA KÄSITTELY-YKSIKÖT ILMAVERHOT KAUPALLISILLE JA TEOLLISILLE SOVELLUKSILLE KOTIEN PAINEISTUS JÄRJESTELMÄT KYSY MEILTÄ LISÄTIETOJA HEADQUARTER Sodeca S.L.U. Ctra. de Berga, km 0,7 E SANT QUIRZE DE BESORA Barcelona, SPAIN Tel Fax General sales: Export sales: FINLAND Sodeca Finland Oy Mr. Kai Yli-Sipilä Metsälinnankatu 30, PL2, FI Huittinen, FINLAND Tel orders.finland@sodeca.com
