TURVAVALAISTUKSEN VAATIMUKSET 2013

Transkriptio

1 TURVAVALAISTUKSEN VAATIMUKSET

2 TARKOITUS JA SOVELTAMISALA Tämän esityksen tarkoituksena on selkeyttää kaikkien poistumisreittien merkitsemisen ja valaisemisen kanssa tekemisissä olevien tahojen toimintaa. Turvavalaistus Poistumisvalaistus Varavalaistus Poistumisreittivalaistus Avoimen alueen valaistus Riskialttiin työalueen valaistus Yllä esimerkkikaavio turvavalaistuksessa käytössä olevista termeistä Suomessa. Nämä määritteet perustuvat EN turvavalaistusstandardiin. Termejä on esitetty myös muissa standardeissa ja rakentamismääräyskokoelmassa. 2

3 LAIT, ASETUKSET JA STANDARDIT Sisäasiainministeriön asetus SMa 805/2005 rakennusten poistumisreittien merkitsemisestä ja valaisemisesta Pelastuslaki /379 Pelastustoimen laitelaki /10 SFS 6000 Pienjännitesähköasennukset ja sähkötyöturvallisuus 2012 kappale 5-56 Suomen rakentamismääräyskokoelma RakMK A2 Rakennuksen suunnitelmat ja suunnittelijat Suomen rakentamismääräyskokoelma RakMK E1 Rakenteellinen paloturvallisuus Suomen rakentamismääräyskokoelma RakMK F2 Rakennusten käyttöturvallisuus Valtioneuvoston päätös työpaikkojen turvamerkeistä ja niiden käytöstä /976 3

4 LAIT, ASETUKSET JA STANDARDIT SFS-EN 1838 Valaistussovellukset. Turvavalaistus (soveltuvin osin) SFS-EN Keskitetyn tehonsyötön järjestelmät (määrätty pakolliseksi) SFS-EN Poistumisvalaistusjärjestelmät (sis. esim. huollon ja kunnossapidon vaatimukset) EN Luminaires. Part 2-22: Particular requirements. Luminaires for emergency lighting (Harmonisoitu standardi) 4

5 SMA 805 -ASETUKSEN VAATIMUKSET Sisäasianministeriön asetuksen vaatimuksia noudatetaan niissä hankkeissa, joihin haetaan rakennuslupaa tai muuta viranomaishyväksyntää. Turvavalaistusjärjestelmä voidaan katsoa aiheelliseksi uusia myös ilman rakennuslupaa tehtävässä saneerauksessa. Jos esimerkiksi kohteen turvavalaistuksen ei katsota täyttävän nykyvaatimuksia tai opastus on selkeästi puutteellinen. 5

6 OPASTEIDEN VALOTEKNISTEN OMINAISUUKSIEN VAATIMUKSET Muotovaatimukset, väri- ja valo-ominaisuudet, EN1838 ja VNP /976 työpaikkojen turvamerkeistä Kestävyys, ymmärrettävyys ja selkeys SMA 805/2005 -asetus edellyttää, että valaisimet täyttävät EN standardin vaatimukset valotasoista ja väreistä. Tuotteiden suorituskyvyssä on suuria valmistajakohtaisia eroja. Tämä tarkoittaa kaikissa olosuhteissa minimissään 2cd/m 2 vihreällä alueella ja 10cd/m 2 valkoisella. Minimi kontrastivaatimus on 1:5 ja maksimi 1:15 vihreän ja valkoisen välillä. Nämä vaatimukset on esitetty EN standardissa. Turvavalaisintuotteiden valmistajan/ maahantuojan tulee osoittaa tuotteen olevan sille vaadittujen standardien mukainen CE-vakuutuksella. TUKES toimii laitteiden vaatimustenmukaisuuden valvojana. Valotekninen suorituskyky on opasteen tärkein turvallisuuteen vaikuttava ominaisuus. 6

7 LAITTEIDEN TEKNISET VAATIMUKSET Akulla toimivat keskitetyn tehonsyötön järjestelmät on suunniteltava ja rakennettava standardin SFS-EN mukaan. Standardin EN mukaiset akkujen turvallisuusvaatimukset on täytettävä. Esim. riittävä ilmanvaihto ja riittävä etäisyys kipinöivistä kärjistä. Lisäksi on huomioitava standardin SFS mukaiset palonkestävän asennuksen vaatimukset keskuslaitteiden sijoituksesta. Valaisimien tulee olla asennuspaikan asettamien vaatimusten mukaisia ja rakenteensa puolesta niiden tulee täyttää kaikilta osin standardin SFS-EN vaatimukset. 7

8 POISTUMISREITTIVALAISTUS EN1838: Enintään 2 m leveällä poistumisreitillä vaakatason valaistusvoimakkuuden lattian tasossa poistumistien keskilinjalla on oltava vähintään 1 lux ja keskivyöhykkeellä, jonka leveys on vähintään puolet poistumisreitin leveydestä, valaistusvoimakkuuden on oltava vähintään 50 % keskilinjan kohdalla olevasta valaistusvoimakkuudesta. Yli 2 m leveitä poistumisreittejä voidaan käsitellä 2 m levyisinä kaistoina tai ne voidaan valaista avoimen alueen (0,5 lux) valaistusvaatimuksen mukaisesti. 8

9 ERITYISALUEET Turvavalaistus suositellaan lopullisten uloskäytävien ulkopuolella oleville alueille: Esim. ulko-ovien yhteydessä olevat katokset ja portaikot Standardi SFS-EN Valaistustaso uloskäytävän ulkopuolisen alueen valaisemiseksi poistumisteiden reiteille ilmoitetun valaistustason mukaan 1 lux tai 0,5 lux: Standardi EN

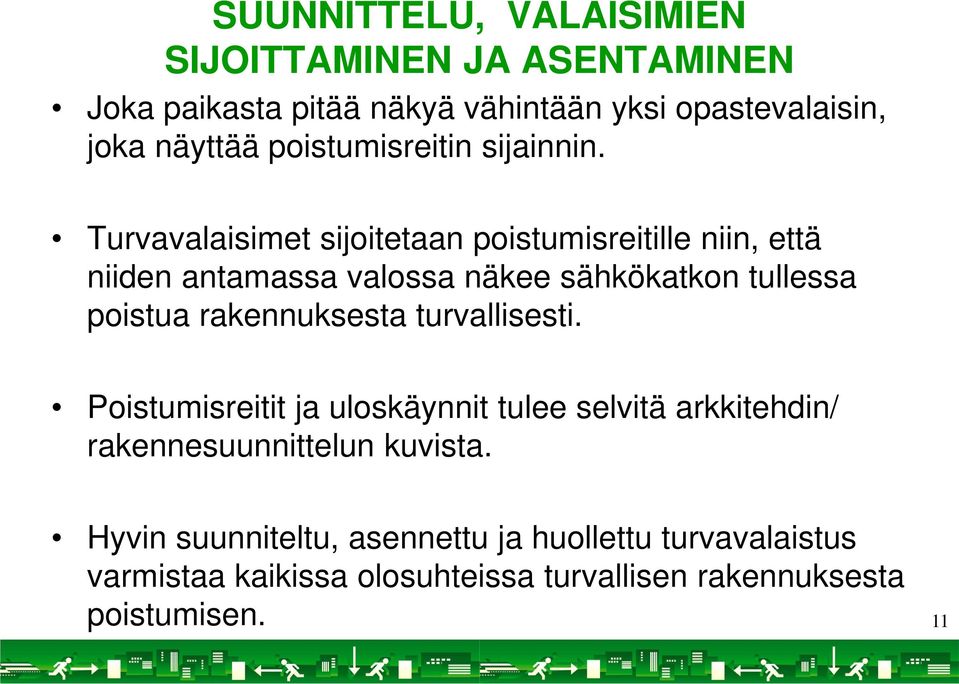

10 SUUNNITTELU, VALAISIMIEN SIJOITTAMINEN JA ASENTAMINEN Opastevalaisimien tulee olla samassa tilassa ja poistumisreitillä mahdollisimman samanlaisia opastavuudeltaan. Saneerauskohteet rajoittuvat usein vain tiettyyn kiinteistön osaan. Asetuksen mukaisen turvavalaistuksen rakentaminen voi edellyttää myös varsinaisen saneerausalueen ulkopuolelle kohdistuvia toimenpiteitä. Suunnittelijan on syytä informoida rakennuttajaa mahdollisimman varhaisessa vaiheessa, jotta voidaan huomioida mahdolliset ongelmatilanteet. 10

11 SUUNNITTELU, VALAISIMIEN SIJOITTAMINEN JA ASENTAMINEN Joka paikasta pitää näkyä vähintään yksi opastevalaisin, joka näyttää poistumisreitin sijainnin. Turvavalaisimet sijoitetaan poistumisreitille niin, että niiden antamassa valossa näkee sähkökatkon tullessa poistua rakennuksesta turvallisesti. Poistumisreitit ja uloskäynnit tulee selvitä arkkitehdin/ rakennesuunnittelun kuvista. Hyvin suunniteltu, asennettu ja huollettu turvavalaistus varmistaa kaikissa olosuhteissa turvallisen rakennuksesta poistumisen. 11

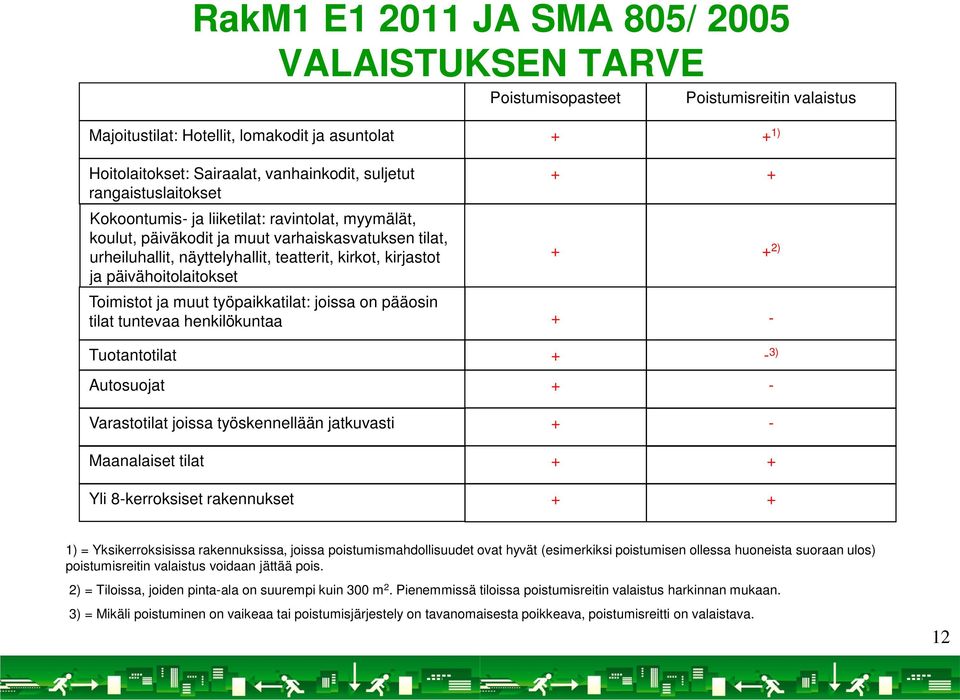

12 RakM1 E JA SMA 805/ 2005 VALAISTUKSEN TARVE Poistumisopasteet Poistumisreitin valaistus Majoitustilat: Hotellit, lomakodit ja asuntolat + + 1) Hoitolaitokset: Sairaalat, vanhainkodit, suljetut rangaistuslaitokset Kokoontumis- ja liiketilat: ravintolat, myymälät, koulut, päiväkodit ja muut varhaiskasvatuksen tilat, urheiluhallit, näyttelyhallit, teatterit, kirkot, kirjastot ja päivähoitolaitokset Toimistot ja muut työpaikkatilat: joissa on pääosin tilat tuntevaa henkilökuntaa ) - Tuotantotilat Autosuojat ) - Varastotilat joissa työskennellään jatkuvasti Maanalaiset tilat Yli 8-kerroksiset rakennukset + + 1) = Yksikerroksisissa rakennuksissa, joissa poistumismahdollisuudet ovat hyvät (esimerkiksi poistumisen ollessa huoneista suoraan ulos) poistumisreitin valaistus voidaan jättää pois. 2) = Tiloissa, joiden pinta-ala on suurempi kuin 300 m 2. Pienemmissä tiloissa poistumisreitin valaistus harkinnan mukaan. 3) = Mikäli poistuminen on vaikeaa tai poistumisjärjestely on tavanomaisesta poikkeava, poistumisreitti on valaistava. 12

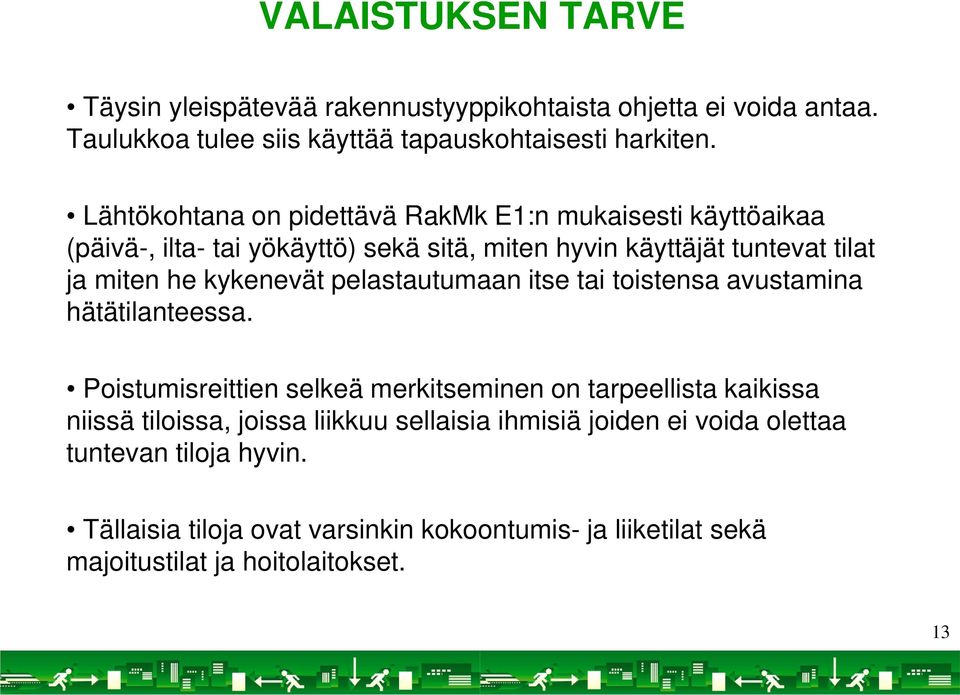

13 VALAISTUKSEN TARVE Täysin yleispätevää rakennustyyppikohtaista ohjetta ei voida antaa. Taulukkoa tulee siis käyttää tapauskohtaisesti harkiten. Lähtökohtana on pidettävä RakMk E1:n mukaisesti käyttöaikaa (päivä-, ilta- tai yökäyttö) sekä sitä, miten hyvin käyttäjät tuntevat tilat ja miten he kykenevät pelastautumaan itse tai toistensa avustamina hätätilanteessa. Poistumisreittien selkeä merkitseminen on tarpeellista kaikissa niissä tiloissa, joissa liikkuu sellaisia ihmisiä joiden ei voida olettaa tuntevan tiloja hyvin. Tällaisia tiloja ovat varsinkin kokoontumis- ja liiketilat sekä majoitustilat ja hoitolaitokset. 13

14 TOIMINTA-AIKA JA KOHTEEN VALVONTA Suunnittelun yhteydessä on myös määritettävä poistumisvalaistuksen toiminta-aika. Vähimmäisvaatimus toiminta-ajalle on 1 tunti Myös rakennusvalvontaviranomainen saattaa asettaa toiminta-aikaan liittyviä vaatimuksia mahdollisessa opaste- ja turvavalaistussuunnitelmassa. Turvavalaistusjärjestelmä hyväksytään rakennukseen käyttöönotto tarkastuksen yhteydessä. Palonviranomainen suorittaa tämän tarkastuksen. 14

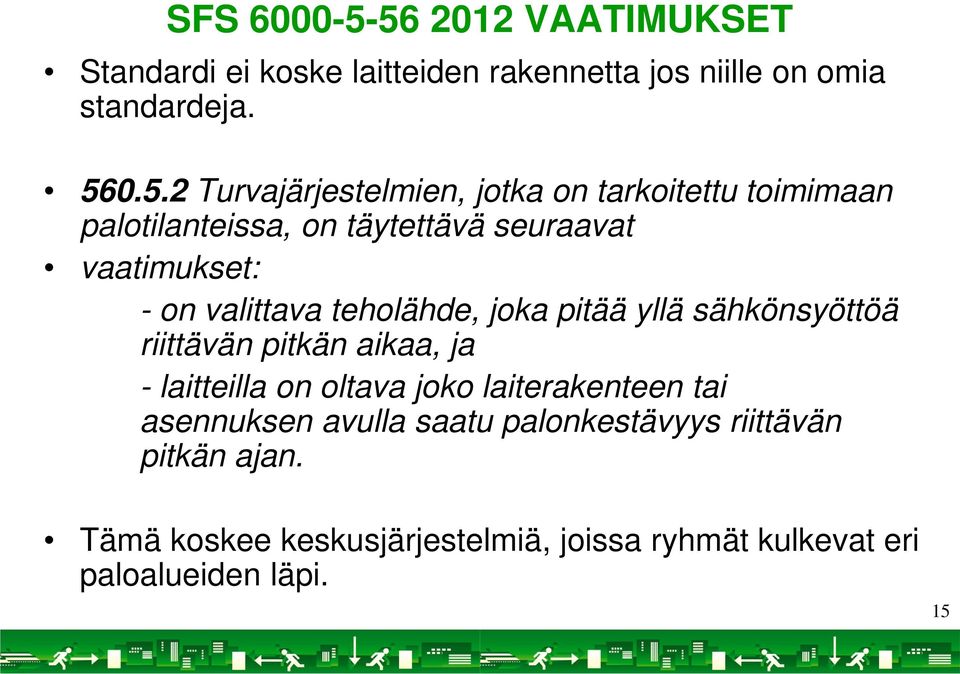

15 SFS VAATIMUKSET Standardi ei koske laitteiden rakennetta jos niille on omia standardeja Turvajärjestelmien, jotka on tarkoitettu toimimaan palotilanteissa, on täytettävä seuraavat vaatimukset: - on valittava teholähde, joka pitää yllä sähkönsyöttöä riittävän pitkän aikaa, ja - laitteilla on oltava joko laiterakenteen tai asennuksen avulla saatu palonkestävyys riittävän pitkän ajan. Tämä koskee keskusjärjestelmiä, joissa ryhmät kulkevat eri paloalueiden läpi. 15

16 SFS VAATIMUKSET Johtojärjestelmät Jos turvajärjestelmän pitää toimia tulipalon aikana, niissä on käytettävä seuraavanlaisia johtojärjestelmiä: - mineraalieristeisiä IEC ja mukaisia kaapeleita - palonkestäviä EN tai EN ja EN mukaisia kaapeleita - johtojärjestelmää, joka on suojattu riittävästi mekaanisesti ja tulipalolta. HUOM. 1 Esimerkkejä järjestelmistä, joissa säilytetään tarvittava palosuojaus ja mekaaninen suojaus ovat - rakenteelliset koteloinnit, joiden avulla säilytetään mekaaninen suojaus ja palosuojaus, tai - johtojärjestelmä asennetaan erillisiin palosuojakoteloihin. Johtojärjestelmä pitää sijoittaa ja asentaa siten, ettei piirin jatkuvuus heikenny tulipalon aikana. 16

17 SFS VAATIMUKSET Piirin jatkuvuuden säilyminen edellyttää kaapelien palonkestävyyden lisäksi seuraavia ominaisuuksia: - liitokset tehdään siten, että ne säilyvät toimivina vaadittavan ajan tai yhtä pitkän aikaa kuin niihin liittyvät kaapelit - kaapelien kiinnitys tai tuenta pitää järjestää siten, että se kestää vaadittavan ajan tai yhtä kauan kuin kaapeli, jota se tukee. HUOM. 2 Vaatimus kaapelien kiinnityksen ja tuennan palonkestävyydestä koskee sekä kaapelikiinnikkeitä, kaapelihyllyjä ja vastaavia että niiden kiinnittämiseen tarkoitettuja tarvikkeita. Koska näiden testaamiselle ei ole olemassa suomalaisia tai eurooppalaisia standardeja, palonkestävyyden osoittamiseen voidaan käyttää muiden maiden kansallisia standardeja tai muita tuotteen valmistajalta saatuja tietoja Turvajärjestelmien ohjaus- ja väyläjärjestelmiä koskevat samat vaatimukset kuin turvajärjestelmien johtojärjestelmiä. Tämä ei koske piirejä, joiden toimimattomuus ei vaikuta haitallisesti turvajärjestelmien toimilaitteiden toimintaan. 17

18 SFS VAATIMUKSET Poistumisvalaistussovellukset Palo-osaston sisällä valaisimien syöttöön pitää käyttää palonkestäviä johtojärjestelmiä. Vaihtoehtoisesti palo-osastoissa, joissa on useita poistumisvalaisimia, valaisimet voidaan johdottaa vähintään kahdesta erillisestä ryhmästä siten, että poistumisreitin valaistus säilyy myös yhden piirin vioittuessa. Tulkinta: Kun keskusjärjestelmästä syötetään valaisimia eri paloalueille, pitää johtojärjestelmä asentaa palonkestävästi, yksi ryhmä riittää. KESKUSTILA TVK+ AKUT Jännitetieto TV TV= TILAVAHTI Palonkestävä asennus EI60 EI60 paloalue EI60 paloalue EI60 paloalue 18

19 SFS VAATIMUKSET Jatkoa edelliseltä sivulta Tulkinta: Kun keskuslaitteet ja valaisimet sijaitsevat saman EI30/60 paloalueen sisällä ei tarvita palonkestävää asennusta. Tällöin riittää kaksi ryhmää esim. MMJ:llä toteutettuna. Jos kaikki laitteet sijaitsevat saman paloalueen sisällä ei palonkestävä asennus varmista laitteiden toimintaa palotilanteessa. TVK+ AKUT Kaapelointi 2x MMJ EI30/60 paloalue 19

20 SFS VAATIMUKSET Maksimissaan 20 valaisinta yhdessä ryhmässä. (kohta ) Itsenäisesti toimiville valaisimille eivät ole voimassa kohtien vaatimukset (kohta ) Tämä koskee omalla akulla tai kondensaattorilla varustettuja valaisimia. 20

21 ALASVALO Määräykset eivät edellytä, että jatkuvatoimisissa turvavaloissa pitää olla alasvalo-osuus, mutta määräykset edellyttävät tiettyjen kohteiden korostamista valaistuksella Silloin noudatetaan soveltuvin osin standardissa SFS-EN 1838 annettuja ohjeita Standardin mukaan korostettavia paikkoja ovat: - jokainen hätäpoistumiseen käytetty uloskäytävän ovi - portaiden lähialue niin, että jokainen porrastasanne saa suoraa valoa - lähialue jokaisessa muussa korkeustason muutoskohdassa - pakolliset uloskäytävät ja turvallisuuskilvet 21

22 - käytävien jokainen risteys ALASVALO - jokaisen lopullisen uloskäynnin lähistö ja uloskäynti - jokaisen ensiapupisteen lähialue (ks. huomatus) - jokaisen palosammutuskaluston sijoituspaikan ja hälytyspisteen lähialue (ks. huomatus) Huom. Mainituissa paikoissa, mikäli ne eivät ole poistumisreitillä tai avointa aluetta, on valaistusvoimakkuuden lattialla oltava vähintään 5 lux. - Käytännössä ilman alasvaloa olevan opastevalaisimen yhteyteen joudutaan lisäksi asentamaan erillinen jatkuvatoiminen turvavalaisin 22

23 KUNNOSSAPITO Turvavalojärjestelmien kunnossapitoon olisi kiinnitettävä enemmän huomiota. Esimerkiksi LED-valonlähteellä varustettujen valaisimien valonlähteen elinikä on rajallinen. Jossain LED-valaisimissa valonlähteen elinikä ei ole kuin alle 4 vuotta, parhaissa tuotteissa päästään jopa 10 vuoden elinikään. Tyypillinen LEDin elinikä Teknowaren tuotteilla on nykyään 8-10 vuotta. Kentällä on hankala määrittää milloin opastevalaisin ei täytä vaatimuksia pintakirkkauden suhteen. Visuaalinen tarkastelu on yksi tapa arvioida näkyvyyttä, tai voidaan käyttää mittaukseen tarkoitettua mittalaitteistoa. 23

24 KUNNOSSAPITO SMA 805/2005 -asetuksen mukaan kunnossapito on järjestettävä laitevalmistajan/ toimittajan ohjeiden mukaisesti Standardin SFS-EN mukaan tilojen haltijan/ omistajan on nimettävä asiantunteva henkilö valvomaan järjestelmän huoltoa Tälle henkilölle on annettava riittävä päätäntävalta varmistaa kaikkien tarvittavien töiden suorittaminen järjestelmän oikean toiminnan ylläpitämiseksi 24

25 PÄIVITTÄINEN KUNNOSSAPITO Päivittäin tulee tarkastaa silmämääräisesti keskitetyn tehonsyötön järjestelmien merkinantolaitteet niiden moitteettoman toiminnan varmistamiseksi Tämä tarkastus tehdään sen toteamiseksi, että järjestelmä on tilassa valmis eikä vaadi testaustoimintaa Päivittäistarkastuksella tarkoitetaan lähinnä sitä, että järjestelmän toimintaa pidetään jatkuvasti silmällä 25

26 KUUKAUSITTAINEN KUNNOSSAPITO Simuloidaan normaalin valaistuksen syötön vikaantuminen: Jokainen valaisin kytketään toimimaan riittävän pitkäksi ajaksi akusta. Varmistetaan, että jokainen lamppu palaa Simuloidun vikaantumisen ajanjakson on oltava riittävän pitkä, samalla kuitenkin on otettava huomioon järjestelmän komponenttien (esim. lamput) vahingoittumisen minimointi Testausjakson aikana kaikki valaisimet ja kilvet tarkistetaan: ovat havaittavissa, puhtaat ja toimivat kunnolla Lopuksi syöttö palautetaan normaalille valaistukselle ja valaisimien toiminta normaalilla syötöllä tarkistetaan Keskusakustojärjestelmien valvontalaitteiden toiminta tarkistetaan 26

27 VUOSITTAINEN KUNNOSSAPITO Täyden mitoituksessa käytetyn kestoajan testi. Automaattista testauslaitetta käytettäessä testin tulokset on tallennettava Muille järjestelmille tehdään kuukausitarkastuksen lisäksi seuraavat testit: Jokainen valaisin ja sisäpuolelta valaistu kilpi tarkastetaan kuten kuukausittaisessa testissä, mutta täyden mitoituksessa käytetyn kestoajan testi suoritetaan valmistajan antamaan informaatioon perustuen Normaalivalaistuksen syöttö palautetaan ja jokainen merkinantolamppu tai koje tarkastetaan sen varmistamiseksi, että se osoittaa normaalin syötön palautumisen. Latausjärjestelyjen asianmukainen toiminta tarkastetaan Testin päivämäärä ja tulokset kirjataan järjestelmän lokikirjaan 27
