D-mallin Valv-Powr VPVL Value-Line -kaksoismäntätoimilaitteet. Asennus-, huolto- ja käyttöohjeet

Transkriptio

1 D-mallin Valv-Powr VPVL Value-Line -kaksoismäntätoimilaitteet Asennus-, huolto- ja käyttöohjeet IMO-553FI 1/2011

2 2 IMO-553FI Sisällysluettelo 1 YLEISTÄ Varoitukset TEKNISET TIEDOT ASENNUS Yleistä Käyttö YLLÄPITO Yleistä Purkaminen Kokoaminen TURVALUKITUSLAITE TOIMILAITTEEN VARASTOIMINEN VARAOSASARJAT JA VARAOSAT RÄJÄYTYSKUVA Osaluettelo LUE NÄMÄ OHJEET ENSIN! Tämä ohjekirja sisältää tärkeää tietoa D-mallin Jamesbury Valv-Powr VPVL Value-Line -kaksoismäntätoimilaitteiden asennuksesta, käytöstä ja vianetsinnästä. Lue nämä ohjeet huolellisesti läpi ja pidä ohjekirja tallella myöhempää käyttöä varten. SÄILYTÄ NÄMÄ OHJEET! Voidaan muuttaa ilman erillistä ilmoitusta.

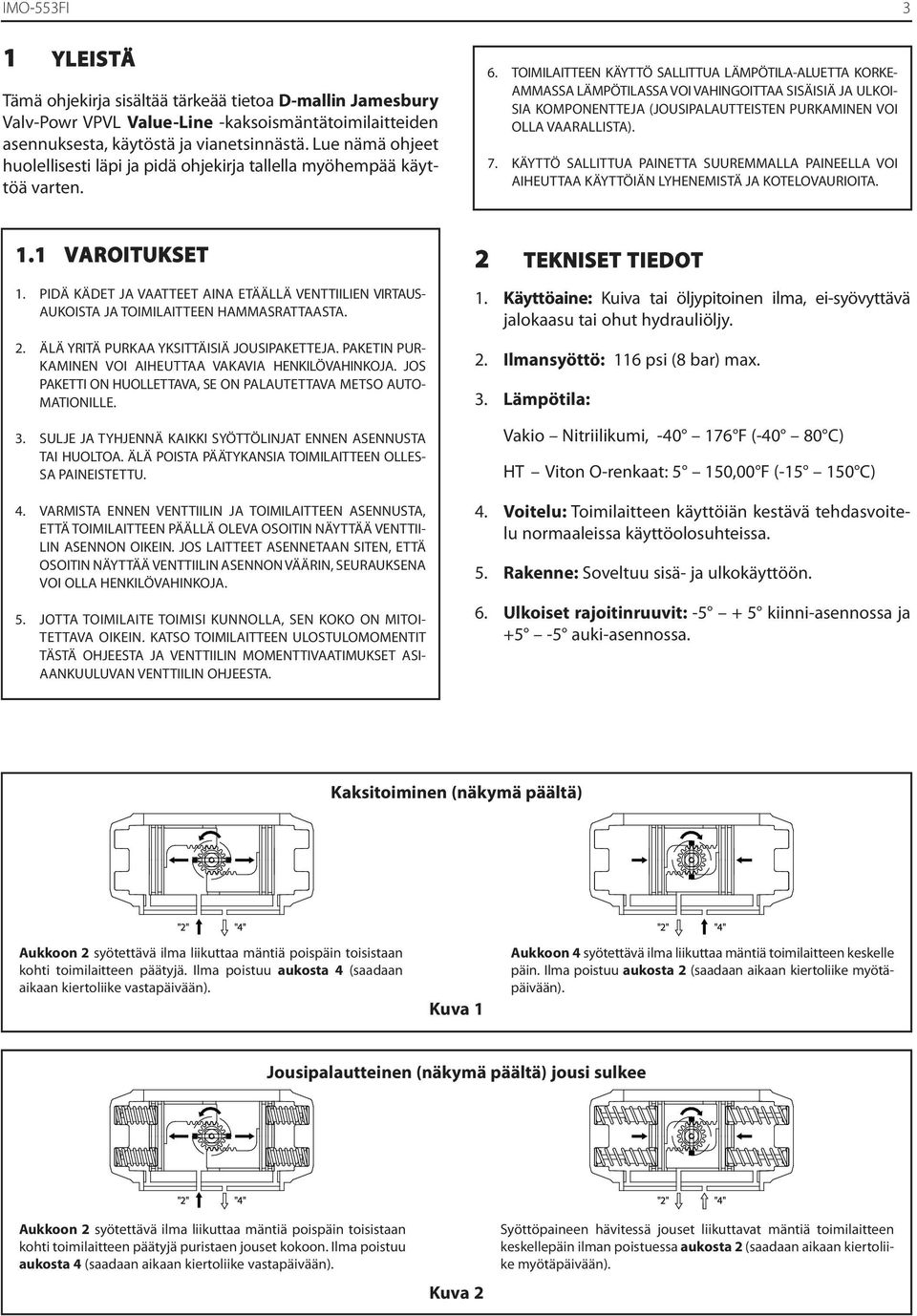

3 IMO-553FI 3 1 YLEISTÄ Tämä ohjekirja sisältää tärkeää tietoa D-mallin Jamesbury Valv-Powr VPVL Value-Line -kaksoismäntätoimilaitteiden asennuksesta, käytöstä ja vianetsinnästä. Lue nämä ohjeet huolellisesti läpi ja pidä ohjekirja tallella myöhempää käyttöä varten. 6. TOIMILAITTEEN KÄYTTÖ SALLITTUA LÄMPÖTILA-ALUETTA KORKE- AMMASSA LÄMPÖTILASSA VOI VAHINGOITTAA SISÄISIÄ JA ULKOI- SIA KOMPONENTTEJA (JOUSIPALAUTTEISTEN PURKAMINEN VOI OLLA VAARALLISTA). 7. KÄYTTÖ SALLITTUA PAINETTA SUUREMMALLA PAINEELLA VOI AIHEUTTAA KÄYTTÖIÄN LYHENEMISTÄ JA KOTELOVAURIOITA. 1.1 VAROITUKSET 1. PIDÄ KÄDET JA VAATTEET AINA ETÄÄLLÄ VENTTIILIEN VIRTAUS- AUKOISTA JA TOIMILAITTEEN HAMMASRATTAASTA. 2. ÄLÄ YRITÄ PURKAA YKSITTÄISIÄ JOUSIPAKETTEJA. PAKETIN PUR- KAMINEN VOI AIHEUTTAA VAKAVIA HENKILÖVAHINKOJA. JOS PAKETTI ON HUOLLETTAVA, SE ON PALAUTETTAVA METSO AUTO- MATIONILLE. 3. SULJE JA TYHJENNÄ KAIKKI SYÖTTÖLINJAT ENNEN ASENNUSTA TAI HUOLTOA. ÄLÄ POISTA PÄÄTYKANSIA TOIMILAITTEEN OLLES- SA PAINEISTETTU. 4. VARMISTA ENNEN VENTTIILIN JA TOIMILAITTEEN ASENNUSTA, ETTÄ TOIMILAITTEEN PÄÄLLÄ OLEVA OSOITIN NÄYTTÄÄ VENTTII- LIN ASENNON OIKEIN. JOS LAITTEET ASENNETAAN SITEN, ETTÄ OSOITIN NÄYTTÄÄ VENTTIILIN ASENNON VÄÄRIN, SEURAUKSENA VOI OLLA HENKILÖVAHINKOJA. 5. JOTTA TOIMILAITE TOIMISI KUNNOLLA, SEN KOKO ON MITOI- TETTAVA OIKEIN. KATSO TOIMILAITTEEN ULOSTULOMOMENTIT TÄSTÄ OHJEESTA JA VENTTIILIN MOMENTTIVAATIMUKSET ASI- AANKUULUVAN VENTTIILIN OHJEESTA. 2 TEKNISET TIEDOT 1. Käyttöaine: Kuiva tai öljypitoinen ilma, ei-syövyttävä jalokaasu tai ohut hydrauliöljy. 2. Ilmansyöttö: 116 psi (8 bar) max. 3. Lämpötila: Vakio Nitriilikumi, F ( C) HT Viton O-renkaat: 5 150,00 F ( C) 4. Voitelu: Toimilaitteen käyttöiän kestävä tehdasvoitelu normaaleissa käyttöolosuhteissa. 5. Rakenne: Soveltuu sisä- ja ulkokäyttöön. 6. Ulkoiset rajoitinruuvit: kiinni-asennossa ja +5-5 auki-asennossa. Kaksitoiminen (näkymä päältä) Aukkoon 2 syötettävä ilma liikuttaa mäntiä poispäin toisistaan kohti toimilaitteen päätyjä. Ilma poistuu aukosta 4 (saadaan aikaan kiertoliike vastapäivään). Kuva 1 Aukkoon 4 syötettävä ilma liikuttaa mäntiä toimilaitteen keskelle päin. Ilma poistuu aukosta 2 (saadaan aikaan kiertoliike myötäpäivään). Jousipalautteinen (näkymä päältä) jousi sulkee Aukkoon 2 syötettävä ilma liikuttaa mäntiä poispäin toisistaan kohti toimilaitteen päätyjä puristaen jouset kokoon. Ilma poistuu aukosta 4 (saadaan aikaan kiertoliike vastapäivään). Kuva 2 Syöttöpaineen hävitessä jouset liikuttavat mäntiä toimilaitteen keskellepäin ilman poistuessa aukosta 2 (saadaan aikaan kiertoliike myötäpäivään).

4 4 IMO-553FI 3 ASENNUS 3.1 Yleistä 1. Tarkista, että haluttu turvatoiminto on oikea (Kuvat 1 ja 2). Jousi sulkee -mallissa toimilaiteen kiertoliike on myötäpäivään silloin kun ilmanpaine häviää. Jos jousipalautteisen toimilaitteen turvatoiminnon suunta ei ole haluttu, noudata kappaleen 4.2 purkuohjeita. Vaihda mäntien suunta päinvastaiseksi ja kokoa toimilaite osion 4.3 kokoamisohjeiden mukaisesti. 2. Asenna toimilaite venttiiliin liitososan asennusohjeen tai venttiilin IMO:n ohjeita noudattaen. 3. Kytke säädelty ilmansyöttö NPT-liittimeen toimilaitteen kotelossa. HUOM.: Suurin sallittu käyttöpaine on 116 psi (8 bar). 4. Säädä rajoitinruuvit noudattamalla ohjeita kohdasta Kokoaminen TAULUKKO 1 Täydellinen huoltosarja Toimilaite Vakio Kork. lämpöt. VPVL-01/011 RKP-152 RKP-232 VPVL-050/051 RKP-262 RKP-233 VPVL-100 RKP-263 RKP-234 VPVL-200 RKP-264 RKP-235 VPVL-250 RKP-265 RKP-236 VPVL-300 RKP-266 RKP-237 VPVL-350 RKP-267 RKP-238 VPVL-400 RKP-268 RKP-239 VPVL-450 RKP-269 RKP-240 VPVL-500 RKP-270 RKP-241 VPVL-550 RKP-271 RKP-242 VPVL-600 RKP-272 RKP-243 VPVL-650 RKP-273 RKP-244 VPVL-700 RKP-274 RKP-245 VPVL-800 RKP-275 RKP Käyttö 1. Toimilaitteen nimike määrittää sen sarjan, koon, käyttöpaineen, ulostulomomentin, jousten suunnan ja vääntiön tyypin. 2. Esimerkiksi toimilaitenimike VPVL300 SR6 F07-N-L-19 on koon 300 jousipalautteinen toimilaite, jossa on 80 psi:n (5,5 bar) jouset, Teflon -pinnoitettu anodisoitu kotelo (suojausluokka B), sen iskun lopun ulostulomomentti on 41,1 ft/lb (55,7 Nm), se asennetaan venttiiliin ISO F07-liitostasolla ja siinä on 19 mm holkki venttiilin akselia varten HUOLTO 4.1 YLEISTÄ HUOM.: Kaikki VPVL-toimilaitteen kiinnittimet ovat metrisiä. Normaaleissa käyttöolosuhteissa toimilaite vaatii vain säännöllisiä tarkastuksia oikeiden säätöjen varmistamiseksi. Tiivisteiden ja laakereiden (pehmeät osat) vaihtamiseen on saatavissa huoltosarjoja. Nämä osat löytyvät (Kuvasta 23) ja ne on lueteltu (Taulukossa 3). (Taulukossa 1) alla on luetteloitu sarjojen osanumerot. 4.2 Purkaminen Kun toimilaite on purettava huoltotoimenpiteiden takia, irrota toimilaite venttiilistä. Kun siirrät tai kannat toimilaitteita, noudata oikeita nosto-ohjeita. HUOM.: Älä käytä M5 VDE / VDI -asennusaukkoja tai hammasrattaan M6-reikää toimilaitteen nostamiseen. Kun purat VPVL-toimilaitteita, ole varovainen ja huolehdi, että toimilaitteessa ei ole kiinnitettyjä lisälaitteita ja ilmansyöttö on kytketty irti. Kun toimilaite on jousipalautteinen, varmista, että toimilaite on turvatoiminto-asennossa ennen kuin purat toimilaitetta. Kuva 3 1. Asennon ilmaisimen poistaminen (19, 20), (Kuva 3): A. Irrota kantaruuvi, jos asennettu (39). B. Nosta asennon ilmaisin (19) pois akselilta; sitä voi joutua vääntämään varovasti ruuvitaltalla. 02, 04, 03 ja 11 Kuva 4

5 IMO-553FI 5 2. Rajoitinruuvien (02) irrottaminen, (Kuva 4): A. Irrota molemmat rajoittimen kuusioruuvit (02) yhdessä mutterin (04) ja aluslevyn (03) kanssa. B. Irrota rajoitinruuvin O-renkaat (11) ja heitä ne pois, jos vaihdat kaikki pehmeät osat. 4. Männän (40) purkaminen, (Kuva 6): A. Kiinnitä runko (50) ruuvipuristimeen (tai vastaavaan laitteeseen) ja käännä käyttöakselia (60), kunnes männät (40) vapautuvat. HUOM.: Mäntiä ei saa poistaa rungosta ilmanpainetta käyttäen. Puhdista mäntien hampaat ja tarkista niiden kuluminen. Jos kuluminen näyttää liialliselta, vaihda mäntä. B. Irrota männän O-rengastiiviste (16) ruuvitaltalla. Poista männän pään (15) ja takaosan (5) laakerit. Heitä laakerit pois, jos vaihdat kaikki pehmeät osat Kuva Päätykansien (30) purkaminen, (Kuva 5): A. Irrota päätykansien pultit (13) samassa järjestyksessä, kuin (Kuvassa 5). HUOM.: Kun purat jousipalautteista toimilaitetta, päätykansien (30) tulee olla löysällä, kun päätykannen pultteja (13) on löysätty 4-5 kierrosta. Jos päätykansi (30) on yhä kiinni 4-5 päätykannen pultin (13) kierroksen jälkeen, tämä voi olla merkki vaurioituneesta jousipaketista ja tällöin purkaminen on keskeytettävä. Päätykansien purkamisen jatkaminen voi aiheuttaa vakavia henkilövahinkoja. Palauta toimilaite Metso Automationille lisähuoltoa varten. B. Irrota jousipalautteisten toimilaitteiden jousipaketit (17). C. Irrota päätykannen O-renkaat (14) ja heitä ne pois, jos vaihdat kaikki pehmeät osat Kuva 7 5. Käyttöakselin (60) ja laakerin (6, 7) purkaminen, (Kuva 7): A. Irrota lukitusrengas (18) varovasti. Poista ulkoinen aksiaalilaakeri (8) ja välilevy (10). B. Paina käyttöakselin (60) päätä alaspäin, kunnes se on osittain ulkona rungon (50) alaosasta ja nokkalevy (1) sekä sisäinen aksiaalilaakeri (8) voidaan irrottaa. Poista nokkalevy (1) ja sisäinen aksiaalilaakeri (8). Paina käyttöakseli (60) kokonaan ulos rungon (50) pohjasta. Jos akseli (60) ei liiku vapaasti, naputtele sitä varovasti muovivasaralla C. Poista akselin ylä- ja alalaakerit (6, 7) ja akselin ylä- ja alaosan O-renkaat (21, 22). Heitä ne pois, jos vaihdat kaikki pehmeät osat. 6. Puhdistaminen ja tarkistaminen A. Kun kaikki komponentit on purettu, ne, joita ei vaihdeta pitää puhdistaa kunnollisesti ja niiden kuluminen pitää tarkistaa ennen takaisin asennusta. 4.3 Kokoaminen 40 Kuva 6 50 Varmista ennen kokoamista, että kaikki komponentit ovat puhtaita ja vahingoittumattomia.

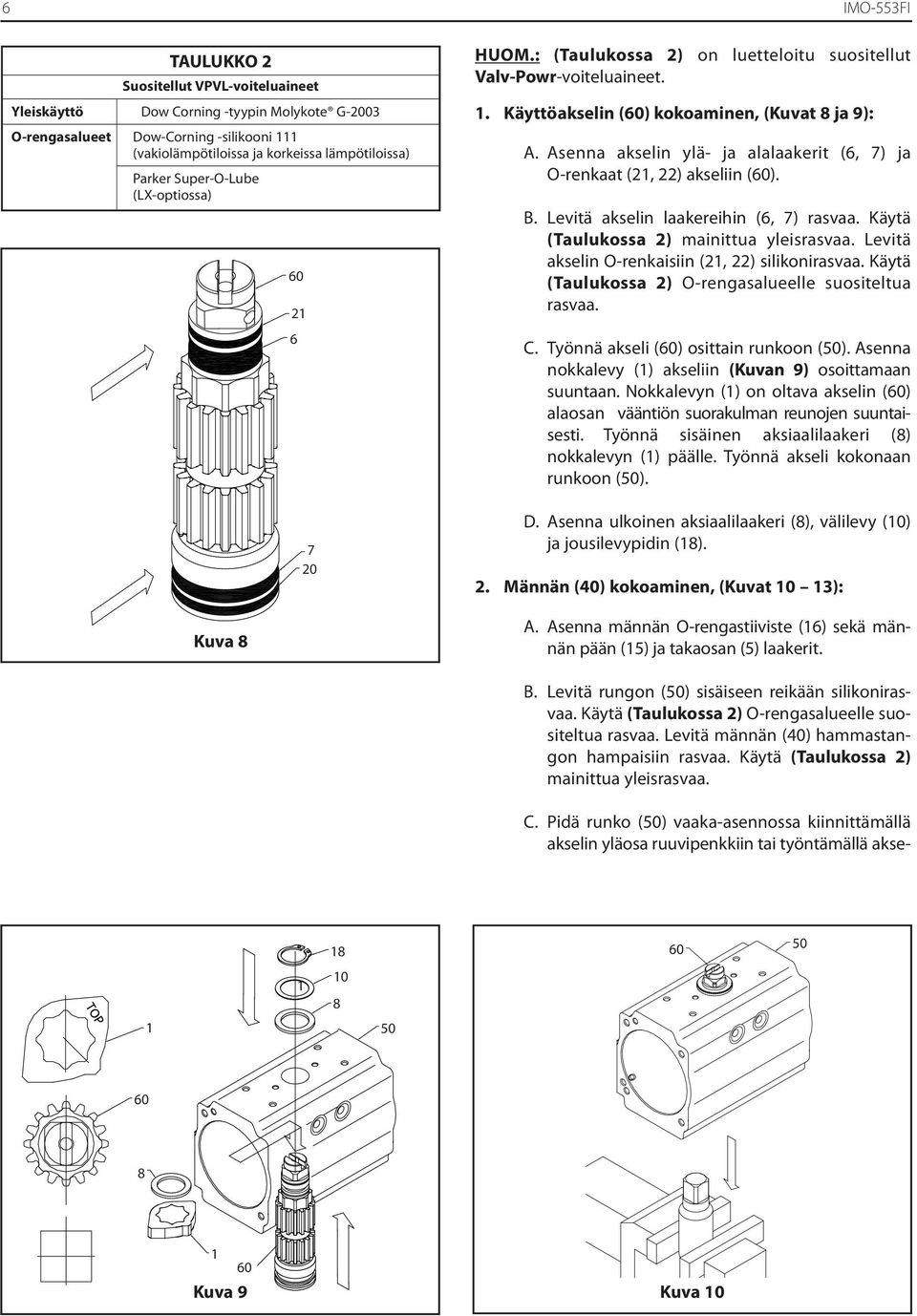

6 6 IMO-553FI TAULUKKO 2 Suositellut VPVL-voiteluaineet Yleiskäyttö Dow Corning -tyypin Molykote G-2003 O-rengasalueet Dow-Corning -silikooni 111 (vakiolämpötiloissa ja korkeissa lämpötiloissa) Parker Super-O-Lube (LX-optiossa) Kuva HUOM.: (Taulukossa 2) on luetteloitu suositellut Valv-Powr-voiteluaineet. 1. Käyttöakselin (60) kokoaminen, (Kuvat 8 ja 9): A. Asenna akselin ylä- ja alalaakerit (6, 7) ja O-renkaat (21, 22) akseliin (60). B. Levitä akselin laakereihin (6, 7) rasvaa. Käytä (Taulukossa 2) mainittua yleisrasvaa. Levitä akselin O-renkaisiin (21, 22) silikonirasvaa. Käytä (Taulukossa 2) O-rengasalueelle suositeltua rasvaa. C. Työnnä akseli (60) osittain runkoon (50). Asenna nokkalevy (1) akseliin (Kuvan 9) osoittamaan suuntaan. Nokkalevyn (1) on oltava akselin (60) alaosan vääntiön suorakulman reunojen suuntaisesti. Työnnä sisäinen aksiaalilaakeri (8) nokkalevyn (1) päälle. Työnnä akseli kokonaan runkoon (50). D. Asenna ulkoinen aksiaalilaakeri (8), välilevy (10) ja jousilevypidin (18). 2. Männän (40) kokoaminen, (Kuvat 10 13): A. Asenna männän O-rengastiiviste (16) sekä männän pään (15) ja takaosan (5) laakerit. B. Levitä rungon (50) sisäiseen reikään silikonirasvaa. Käytä (Taulukossa 2) O-rengasalueelle suositeltua rasvaa. Levitä männän (40) hammastangon hampaisiin rasvaa. Käytä (Taulukossa 2) mainittua yleisrasvaa. C. Pidä runko (50) vaaka-asennossa kiinnittämällä akselin yläosa ruuvipenkkiin tai työntämällä akse Kuva 9 Kuva 10

7 IMO-553FI 7 lin liitoksen alaosa vääntiön urospäähän, joka on kiinnitetty ruuvipenkkiin, kuten (Kuvassa 10). 5 Kuva 11 D. Varmista, että nokkalevy (1) on oikeassa asennossa (Kuvan 11) osoittamalla tavalla. E. Käännä vakiokiertosuuntaisessa kokoonpanossa (sulkee myötäpäivään) runkoa (50) vastapäivään (katsottaessa toimilaitteen alapuolelta) tai myötäpäivään (katsottaessa toimilaitteen yläpuolelta), kuten (Kuvassa 12). F. Paina kahta mäntää (40) samanaikaisesti runkoon (50) päin, kunnes männän hampaat kytkeytyvät ja käännä runkoa myötäpäivään (katsottaessa toimilaitteen alapuolelta) tai vastapäivään (katsottaessa toimilaitteen yläpuolelta), kunnes isku on suoritettu loppuun. G. Varmista, että männän (40) hampaat ovat kytkeytyneet tasaisesti painamalla molemmat männät (40) täysin sisään ja mittaamalla rungon reu- Kuva 13 nan etäisyys männän (40) pinnasta kummallakin puolella. Tämä etäisyys on mitta A (Kuvassa 12). Jos kummankin puolen mittauksessa saadaan eri tulos, irrota männät ja toista vaiheet kohdasta 2d alkaen. H. Asenna asennon ilmaisin (19) väliaikaisesti akseliin (60), jotta voit määrittää onko iskun pituus oikea. Varmista, että asennon ilmaisimen (19) yläosan aukko pyörähtää vähintään 4 yli toimilaitteen rungon (50) pystysuuntaisen keskiviivan ja vähintään 4 yli toimilaitteen rungon vaakasuuntaisen keskiviivan, kuten (Kuvassa 13). Jos isku ei ole oikea, irrota männät ja toista vaiheet kohdasta 2d alkaen. Kun oikea isku on saavutettu, poista asennon ilmaisin (19). 3. Päätykannen (30) ja jousipaketin (17) kokoaminen, (Kuvat 14 16): Jousien asettelu VPVL051:lle #1 Vihreä #1 Vihreä #2 Musta #3 Punainen #1 Vihreä #3 Punainen #2 Musta #3 Punainen #3 Punainen #1 Vihreä Jousien asettelu VPVL100 - VPVL800:lle A A Kuva 12 Kuva 14

8 8 IMO-553FI Kuva 15 2, 4, 3 ja 11 Kuva 17 A. Asenna jousipalautteisiin toimilaitteisiin oikea määrä jousipaketteja (17) (Kuvan 14) (ilmaisee jousien kokonaismäärän) mallin mukaisesti. B. Levitä päätykannen O-rengastiivisteisiin silikonirasvaa. Käytä (Taulukossa 2) O-rengasalueelle suositeltua rasvaa. Asenna päätykannen O-rengastiivisteet (14) kunkin päätykannen (30, 31) uraan. C. Asenna päätykannet (30) runkoon (50), ja varmista, että O-rengastiivisteet (14) pysyvät urissaan. A. Asenna mutteri (4), aluslevy (3) ja O-rengas (11) rajoitinruuveihin (2). B. Ruuvaa rajoitinruuvit (2) runkoon (50). 5. Rajoitinruuvien säätäminen, (Kuva 17): Oikeanpuoleisella rajoittimen säätöruuvilla (2) määritetään myötäpäivän suuntaisen liikkeen päättymiskohta. Vasemmanpuoleisella rajoittimen säätöruuvilla (2) määritetään vastapäivän suuntaisen liikkeen päättymiskohta. A. Operoi toimilaitetta/venttiiliä myötäpäivään niin pitkälle kuin mahdollista ja tarkista, onko venttiili oikeassa asennossa. (Useimmissa tapauksissa venttiili on tällöin täysin kiinni.) B. Jos venttiili ei ole oikeassa asennossa, pienennä toimilaitteen liikettä ruuvaamalla oikeaa rajoittimen säätöruuvia (2) KIINNI, tai suurenna liikettä ruuvaamalla sitä AUKI. C. Kun oikea ääriasento on saavutettu, pidä säätöruuvia (2) paikallaan ja kiristä lukkomutteri (4). Kuva 16 D. Asenna kaikki päätykansien ruuvit (13) ja kiristä ne käsin. Viimeistele kiristäminen (Kuvan 16) osoittamassa järjestyksessä. 4. Rajoitinruuvien (2) asentaminen ja iskun säätäminen. (Kuva 17): D. Operoi toimilaitetta/venttiiliä vastapäivään niin pitkälle kuin mahdollista ja tarkista, onko venttiili oikeassa asennossa. (Useimmissa tapauksissa venttiili on tällöin täysin auki.) E. Jos venttiili ei ole oikeassa asennossa, pienennä toimilaitteen liikettä ruuvaamalla vasenta rajoittimen säätöruuvia (2) KIINNI, tai suurenna liikettä ruuvaamalla sitä AUKI. F. Kun oikea ääriasento on saavutettu, pidä säätöruuvia (2) paikallaan ja kiristä lukkomutteri (4). 6. Asennon ilmaisimen (19, 39) kokoaminen. (Kuva 18):

9 IMO-553FI voidaan asettaa mihin tahansa täysin suljettu- ja täysin auki -asentojen välillä. Tämä lisävaruste rajoittaa vain vakiomallin kaksitoimisten ja jousipalautteisten laitteiden vastapäivään kiertävän iskun liikettä. Säädä täyden säätöalueen liikerajoittimet seuraavien ohjeiden mukaisesti. Kaksitoimiset toimilaitteet: A. Löysää toista liikerajoittimen ruuvia jättäen sen kuitenkin osittain päätykannen kierteille. Poista toinen rajoitinruuvi kokonaan toisesta päätykannesta. Kuva 18 A. Asenna asennon ilmaisin (19) akseliin (60) ja varmista, että se näyttää toimilaitteen asennon oikein. B. Lukitse asennon ilmaisimen asento kiristämällä kantaruuvi (39). 7. Täyden säätöalueen rajoittimen asettaminen (jos käytettävissä). (Kuva 19): Jos haluat rajoittaa iskun kiertoa yli VPVL-toimilaitteen vakiosäätöalueen ±4, lisävarusteena on saatavissa ruostumattomasta teräksestä valmistettu täyden säätöalueen liikerajoitin. Päätykansissa sijaitsevien rajoitinten avulla venttiilin asento B. Avaa venttiili ilmanpaineella. HUOM.: Toimilaite vuotaa, koska liikerajoitin on poistettu. C. Määritä, onko venttiili auki halutussa asennossa käyttäen toimilaitteen päällä olevaa osoitinta. Jos ei, toista vaiheet 1 3 ja löysää tai kiristä rajoitinruuvia venttiilin oikean auki-asennon saavuttamiseksi. D. Varmista, että O-rengas on oikeassa asennossa päätykannen upotetulla alueella ja aluslevy paikallaan. Aseta pysäytysasento kiristämällä mutteri. E. Ruuvaa toinen liikerajoitin kierteelle ja varmista, että O-rengas ja aluslevy ovat oikeassa paikassa. Kun liikerajoitin ei kiristy tiukemmalle, aseta pysäytysasento kiristämällä mutteri. Liikerajoittimen ruuvi Aluslevy O-rengas (11) Mutteri Erikoiskierteillä varustettu päätykansi (32) Rajoitinruuvi Tyyppi A Rajoitinruuvi Tyyppi A Minimipituus n. Maksimipituus n. Kuva 19

10 10 IMO-553FI F. Aukaisun liikerajoitin asetetaan edellisten vaiheiden mukaisesti. Katso ohjeet sulkuasennon rajoittimen asettamiseksi kappaleesta Jousipalautteiset toimilaitteet: A. Löysää toista liikerajoittimen ruuvia jättäen sen kuitenkin osittain päätykannen kierteille. Poista toinen rajoitinruuvi kokonaan toisesta päätykannesta. B. Avaa venttiili ilmanpaineella. Huomaa, että toimilaite vuotaa, koska liikerajoitin on poistettu. 1. Rajoitinruuvien irrottaminen: A. Irrota molemmat vakiomallin rajoitinruuvit (02) rungosta yhdessä mutterin (04), aluslevyn (03) ja O-renkaan (11) kanssa, kuten (Kuvassa 4). B. Asenna rajoittimen säätöruuvi (227) ja vastaruuvi (226), erikoismutteri (228), aluslevy (03) sekä O-rengas (11), kuten Kuvassa Vastaruuvin ja rajoittimen säätöruuvin asentaminen: A. Ennen rajoittimen säätöruuvin ja vastaruuvin C. Säilytä ilmanpaine toimilaitteessa ja määritä, onko venttiili auki halutussa asennossa käyttäen toimilaitteen päällä olevaa osoitinta. Jos ei ole, poista ilmanpaine ja toista vaiheet 1 3 löysäten tai kiristäen rajoitinruuvia venttiilin oikean aukiasennon saavuttamiseksi. Vastaruuvin asento toimilaitteen lukitsemiseksi kiinni-asentoon (0 astetta) Ylhäältä D. Varmista, että O-rengas on oikeassa asennossa päätykannen upotetulla alueella ja aluslevy paikallaan. Aseta pysäytysasento kiristämällä mutteri. E. Ruuvaa toinen liikerajoitin kierteelle ja varmista, että O-rengas ja aluslevy ovat oikeassa paikassa. Kun liikerajoitin ei kiristy tiukemmalle, aseta pysäytysasento kiristämällä mutteri. Vastaruuvin asento toimilaitteen lukitsemiseksi auki-asentoon (90 astetta) Vastaruuvi (226) Säätöruuvi (227) Ylhäältä F. Aukaisun liikerajoitin asetetaan edellisten vaiheiden mukaisesti. Katso ohjeet sulkuasennon rajoittimen asettamiseksi kappaleesta TURVALUKITUSLAITE VAROITUS Jos toimilaitteen sarjanumero on tai pienempi, toimilaite on purettava ja nokkalevyä (1) kierrettävä, Kuvassa 9, ennen turvalukituksen asentamista. Säätöruuvi (227) Kuva 21 Vastaruuvi (226) asentamista runkoon, tarkista haluttu pysäytysasento. Jos pysäytysasento on täysin suljettuna (0 ) tai täysin auki (90 ), katso (Kuva 21). Huom: kun ruuvit on asennettu, toimilaitteen asennon tulee olla 0 ± 2 tai 90 ± 2. Aluslevy (03) Vastaruuvi (226) Säätöruuvi (227) O-rengas (11) Erikoismutteri (228) Vastaruuvi (226) Säätöruuvi (227) Kuva 20 Turvasuojus (229) Kuva 22

11 IMO-553FI 11 B. Asenna vastaruuvi (226) ja rajoittimen säätöruuvi (227) toimilaitteen runkoon ja kiristä niin pitkälle, että haluttu lukitusasento saavutetaan. Kiristä sitten erikoismutteri (228), katso Kuva Turvasuojuksen ja riippulukon asentaminen: A. Aseta turvasuojus (229) erikoismuttereiden (228) ja aluslevyn (03) väliin (Kuvassa 22). B. Työnnä sitten riippulukon (230) sanka turvasuojuksen reikään ja lukitse lukko. C. Varmista turvallisuus ja säilytä riippulukon avainta turvallisessa paikassa. 6 TOIMILAITTEEN VARASTOIMINEN Jos toimilaitteita ei oteta käyttöön heti, noudata varastoinnissa seuraavia varotoimia: A. Varastoi kuivassa paikassa B. On suositeltavaa, että toimilaitetta säilytetään alkuperäispakkauksessa. C. Älä poista ilmansyöttöaukkojen muovitulppia. 7 VARAOSASARJAT JA VARAOSAT Lisätietoa varaosista, huollosta ja muusta tuesta löytyy osoitteesta 8 RÄJÄYTYSKUVA Kuva 23

12 12 IMO-553FI TAULUKKO 3 - OSALUETTELO (KUVALLE 23) Nro Osien lkm Osan kuvaus Materiaali 1 1 Nokkalevy (rajoitinjärjestelmä) Ruostumaton teräs / Hiiliteräs (1) 2 2 Rajoittimen Kuusioruuvi Ruostumaton teräs 3 2 Aluslevy (rajoittimen Kuusioruuvi) Ruostumaton teräs 4 2 Mutteri (rajoittimen Kuusioruuvi) Ruostumaton teräs 5 x 2 Laakeri (männän takaosa) Korkealaatuinen polymeeri 6 x 1 Laakeri (hammasrattaan yläosa) Korkealaatuinen polymeeri 7 x 1 Laakeri (hammasrattaan alaosa) Korkealaatuinen polymeeri 8 x 2 Aksiaalilaakeri (hammasratas) Korkealaatuinen polymeeri 9 xy 2 Tulppa (siirtoaukko) Silikoni 10 1 Välilevy (hammasratas) Ruostumaton teräs 11 xy 2 O-rengas (rajoittimen kantaruuvin tiiviste) Erikoisnitriilikumi 12 2 Männänohjain Korkealaatuinen polymeeri 13 8/12/16/ (2) Kuusioruuvi (päätykansi) Ruostumaton teräs 14 xy 2 O-rengas (päätykansi) Erikoisnitriilikumi 15 x 2 Laakeri (männän pää) Korkealaatuinen polymeeri 16 xy 2 O-rengas (mäntä) Erikoisnitriilikumi 17 min. 5 / maks.12 Jousipaketti Erikoisteräs - Epoksipinnoite 18 1 Lukitusrengas (hammasratas) Jousiteräs - ENP Asteikkorengas Korkealaatuinen polymeeri Asennon ilmaisin Korkealaatuinen polymeeri Yläosan kiinnitysosa Puristettu alumiini - Eloksoitu Kuusioruuvit Ruostumaton teräs 20 xy 1 O-rengas (hammasrattaan alaosa) Erikoisnitriilikumi 21 xy 1 O-rengas (hammasrattaan yläosa) Erikoisnitriilikumi 30 2 Päätykansi Valualumiini - eloksoitu - pinnoitettu 39 1 Kuusioruuvi (ilmaisin) Korkealaatuinen polymeeri 40 2 Männät Valualumiini - eloksoitu - pinnoitettu 41 1 Toimilaitteen nimilaatta Polyesteri, alumiini 50 1 Runko Puristettu alumiini - Eloksoitu - Pinnoitettu 60 1 Käyttöakseli Päällystetty hiiliteräksellä 65 1 Muovilaatta Korkealaatuinen polymeeri Varaosat huoltoa varten x kuuluu täydelliseen sarjaan y kuuluu O-rengassarjaan Huomautukset: (1) AISI 304 malleille VPVL ; Hiiliteräs malleille VPVL (2) Lukumäärä 8 kpl malleissa VPVL ; Lukumäärä 12 kpl mallissa VPVL-700; Lukumäärä 16 kpl mallissa VPVL-800 Voidaan muuttaa ilman erillistä ilmoitusta. Metso Automation Inc. Eurooppa, Levytie 6, PL 310, Helsinki, Suomi, Puh , faksi North America, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA, Tel , Fax South America, Av. Independéncia, Iporanga, , Sorocaba-São Paulo, Brazil, Tel , Fax /49 Asia Pacific, 238A Thomson Road, #25-09 Novena Square Tower A, Singapore, Tel , Fax China, 19/F, the Exchange Beijing, No. 118, Jianguo Lu Yi, Chaoyang Dist, Beijing, China, Tel , Fax Middle East, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai, United Arab Emirates, Tel , Fax
