KIIMASSUON TUULIVOIMA- PUISTO MELUSELVITYS, KAAVA 1

Transkriptio

1 Vastaanottaja Voimavapriikki Oy Asiakirjatyyppi Raportti Päivämäärä Viite KIIMASSUON TUULIVOIMA- PUISTO MELUSELVITYS, KAAVA 1

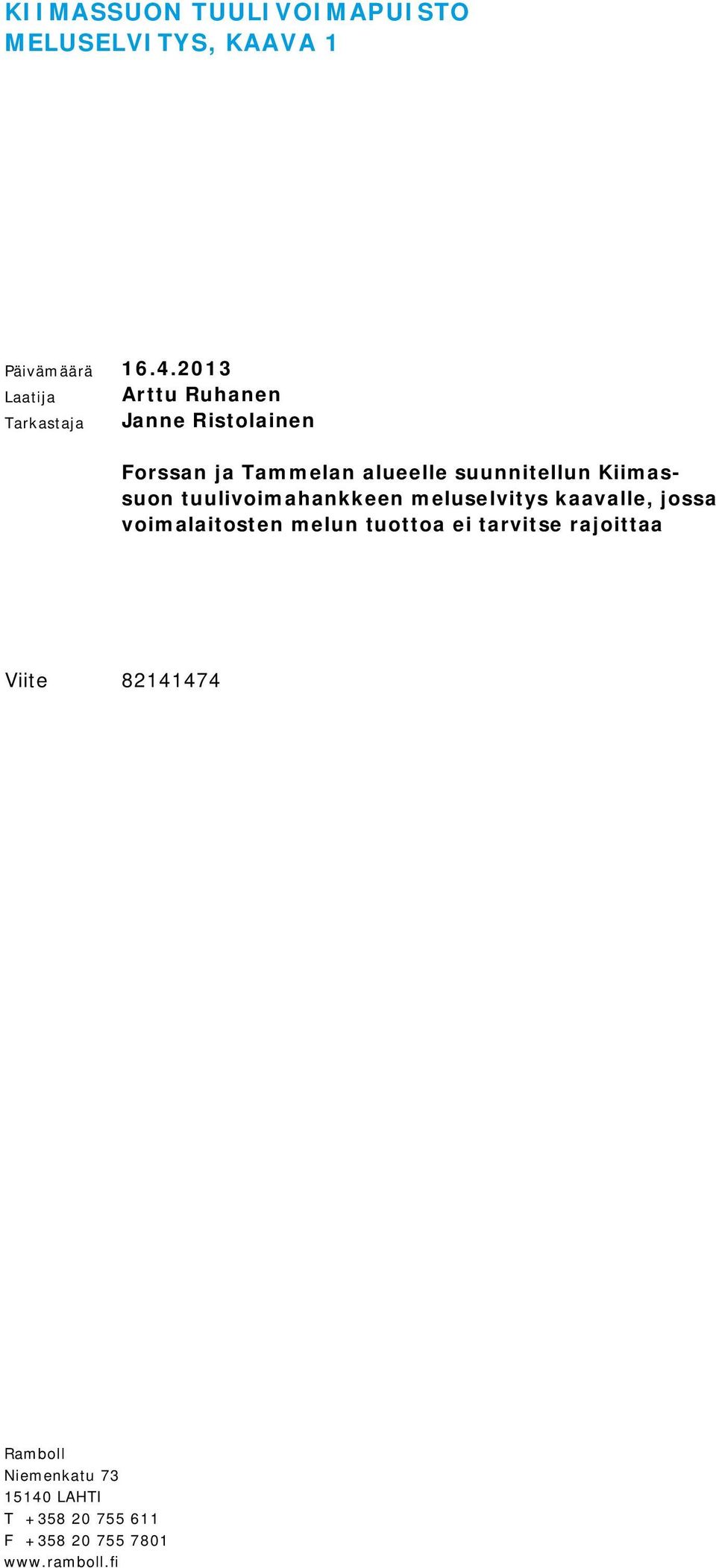

2 KIIMASSUON TUULIVOIMAPUISTO MELUSELVITYS, KAAVA 1 Päivämäärä Laatija Tarkastaja Arttu Ruhanen Janne Ristolainen Forssan ja Tammelan alueelle suunnitellun Kiimassuon tuulivoimahankkeen meluselvitys kaavalle, jossa voimalaitosten melun tuottoa ei tarvitse rajoittaa Viite Ramboll Niemenkatu LAHTI T F

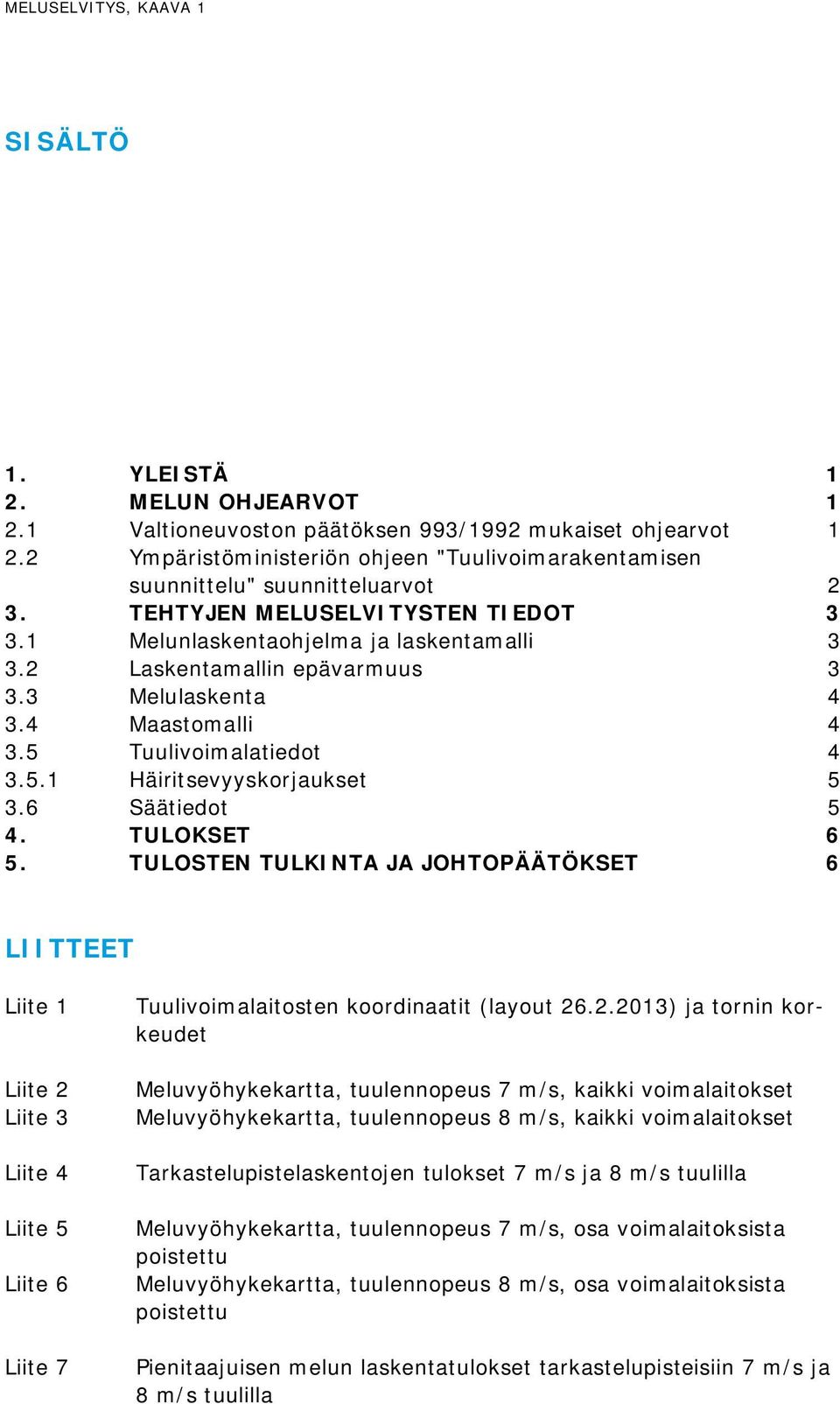

3 MELUSELVITYS, KAAVA 1 SISÄLTÖ 1. YLEISTÄ 1 2. MELUN OHJEARVOT Valtioneuvoston päätöksen 993/1992 mukaiset ohjearvot Ympäristöministeriön ohjeen "Tuulivoimarakentamisen suunnittelu" suunnitteluarvot 2 3. TEHTYJEN MELUSELVITYSTEN TIEDOT Melunlaskentaohjelma ja laskentamalli Laskentamallin epävarmuus Melulaskenta Maastomalli Tuulivoimalatiedot Häiritsevyyskorjaukset Säätiedot 5 4. TULOKSET 6 5. TULOSTEN TULKINTA JA JOHTOPÄÄTÖKSET 6 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Tuulivoimalaitosten koordinaatit (layout ) ja tornin korkeudet Meluvyöhykekartta, tuulennopeus 7 m/s, kaikki voimalaitokset Meluvyöhykekartta, tuulennopeus 8 m/s, kaikki voimalaitokset Tarkastelupistelaskentojen tulokset 7 m/s ja 8 m/s tuulilla Meluvyöhykekartta, tuulennopeus 7 m/s, osa voimalaitoksista poistettu Meluvyöhykekartta, tuulennopeus 8 m/s, osa voimalaitoksista poistettu Pienitaajuisen melun laskentatulokset tarkastelupisteisiin 7 m/s ja 8 m/s tuulilla

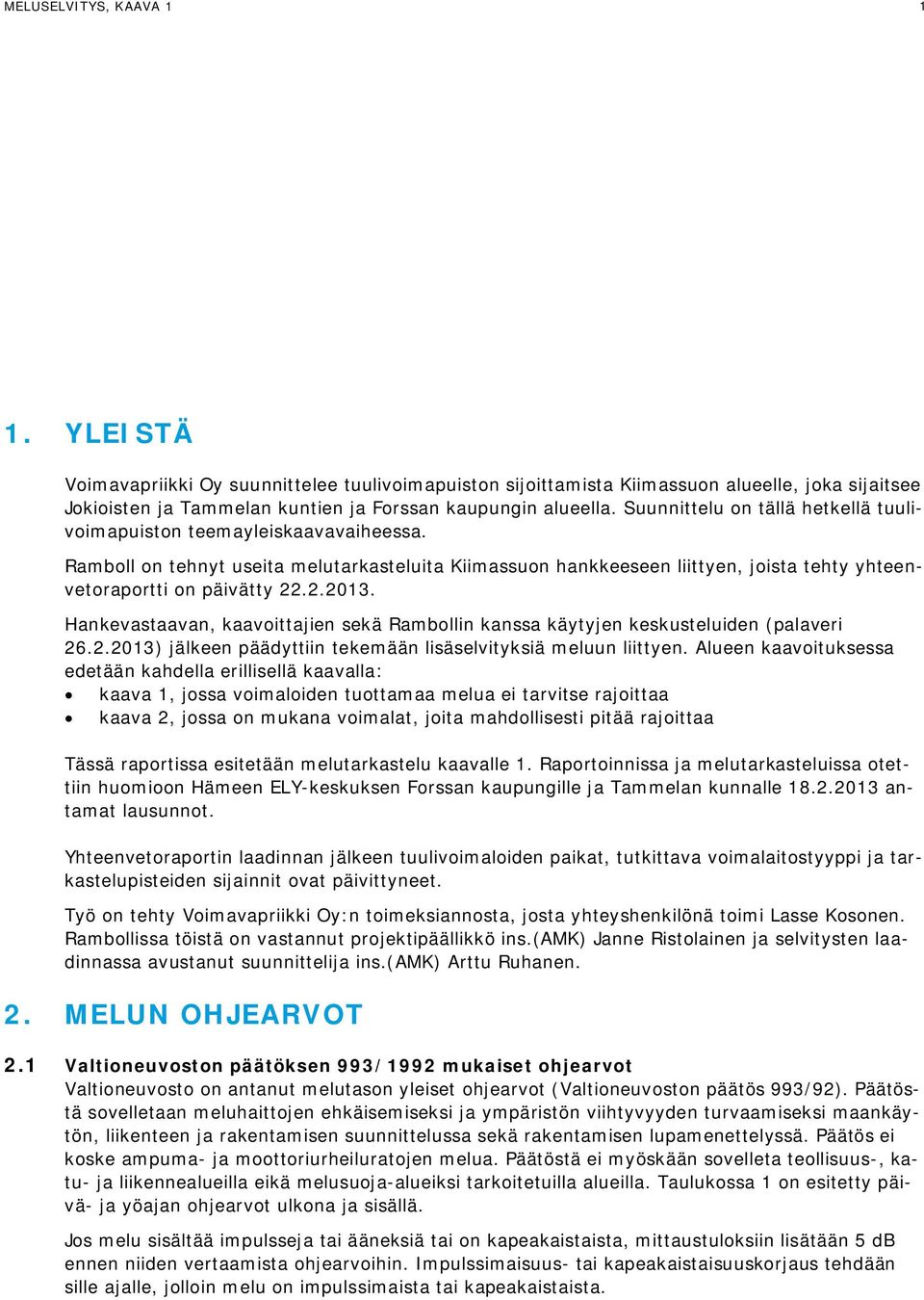

4 MELUSELVITYS, KAAVA YLEISTÄ Voimavapriikki Oy suunnittelee tuulivoimapuiston sijoittamista Kiimassuon alueelle, joka sijaitsee Jokioisten ja Tammelan kuntien ja Forssan kaupungin alueella. Suunnittelu on tällä hetkellä tuulivoimapuiston teemayleiskaavavaiheessa. Ramboll on tehnyt useita melutarkasteluita Kiimassuon hankkeeseen liittyen, joista tehty yhteenvetoraportti on päivätty Hankevastaavan, kaavoittajien sekä Rambollin kanssa käytyjen keskusteluiden (palaveri ) jälkeen päädyttiin tekemään lisäselvityksiä meluun liittyen. Alueen kaavoituksessa edetään kahdella erillisellä kaavalla: kaava 1, jossa voimaloiden tuottamaa melua ei tarvitse rajoittaa kaava 2, jossa on mukana voimalat, joita mahdollisesti pitää rajoittaa Tässä raportissa esitetään melutarkastelu kaavalle 1. Raportoinnissa ja melutarkasteluissa otettiin huomioon Hämeen ELY-keskuksen Forssan kaupungille ja Tammelan kunnalle antamat lausunnot. Yhteenvetoraportin laadinnan jälkeen tuulivoimaloiden paikat, tutkittava voimalaitostyyppi ja tarkastelupisteiden sijainnit ovat päivittyneet. Työ on tehty Voimavapriikki Oy:n toimeksiannosta, josta yhteyshenkilönä toimi Lasse Kosonen. Rambollissa töistä on vastannut projektipäällikkö ins.(amk) Janne Ristolainen ja selvitysten laadinnassa avustanut suunnittelija ins.(amk) Arttu Ruhanen. 2. MELUN OHJEARVOT 2.1 Valtioneuvoston päätöksen 993/1992 mukaiset ohjearvot Valtioneuvosto on antanut melutason yleiset ohjearvot (Valtioneuvoston päätös 993/92). Päätöstä sovelletaan meluhaittojen ehkäisemiseksi ja ympäristön viihtyvyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyssä. Päätös ei koske ampuma- ja moottoriurheiluratojen melua. Päätöstä ei myöskään sovelleta teollisuus-, katu- ja liikennealueilla eikä melusuoja-alueiksi tarkoitetuilla alueilla. Taulukossa 1 on esitetty päivä- ja yöajan ohjearvot ulkona ja sisällä. Jos melu sisältää impulsseja tai ääneksiä tai on kapeakaistaista, mittaustuloksiin lisätään 5 db ennen niiden vertaamista ohjearvoihin. Impulssimaisuus- tai kapeakaistaisuuskorjaus tehdään sille ajalle, jolloin melu on impulssimaista tai kapeakaistaista.

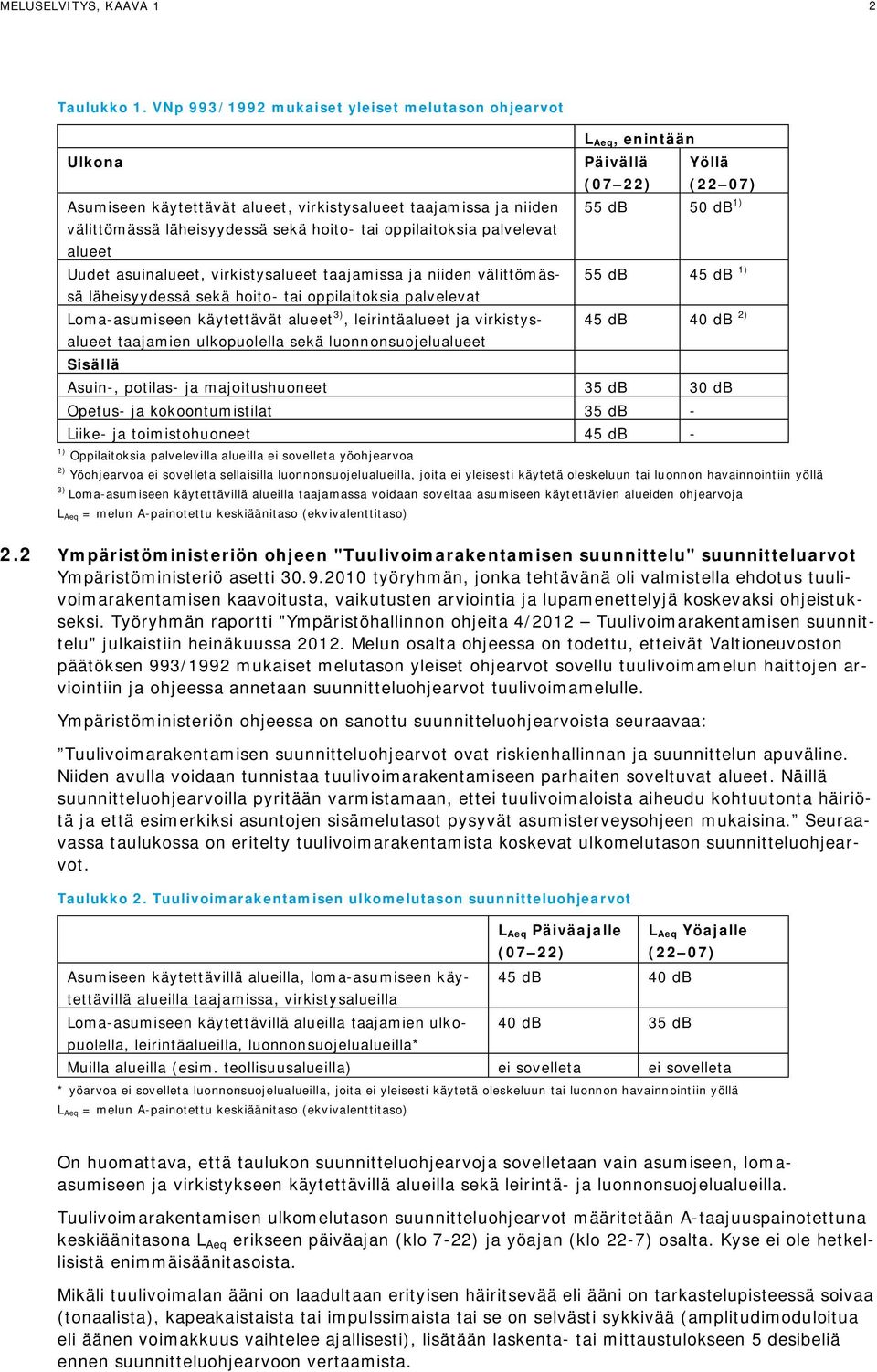

5 MELUSELVITYS, KAAVA 1 2 Taulukko 1. VNp 993/1992 mukaiset yleiset melutason ohjearvot L Aeq, enintään Ulkona Päivällä (07 22) Yöllä (22 07) Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden 55 db 50 db 1) välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Uudet asuinalueet, virkistysalueet taajamissa ja niiden välittömässä 55 db 45 db 1) läheisyydessä sekä hoito- tai oppilaitoksia palvelevat Loma-asumiseen käytettävät alueet 3), leirintäalueet ja virkistysalueet 45 db 40 db 2) taajamien ulkopuolella sekä luonnonsuojelualueet Sisällä Asuin-, potilas- ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - 1) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa 2) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä 3) Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa asumiseen käytettävien alueiden ohjearvoja L Aeq = melun A-painotettu keskiäänitaso (ekvivalenttitaso) 2.2 Ympäristöministeriön ohjeen "Tuulivoimarakentamisen suunnittelu" suunnitteluarvot Ympäristöministeriö asetti työryhmän, jonka tehtävänä oli valmistella ehdotus tuulivoimarakentamisen kaavoitusta, vaikutusten arviointia ja lupamenettelyjä koskevaksi ohjeistukseksi. Työryhmän raportti "Ympäristöhallinnon ohjeita 4/2012 Tuulivoimarakentamisen suunnittelu" julkaistiin heinäkuussa Melun osalta ohjeessa on todettu, etteivät Valtioneuvoston päätöksen 993/1992 mukaiset melutason yleiset ohjearvot sovellu tuulivoimamelun haittojen arviointiin ja ohjeessa annetaan suunnitteluohjearvot tuulivoimamelulle. Ympäristöministeriön ohjeessa on sanottu suunnitteluohjearvoista seuraavaa: Tuulivoimarakentamisen suunnitteluohjearvot ovat riskienhallinnan ja suunnittelun apuväline. Niiden avulla voidaan tunnistaa tuulivoimarakentamiseen parhaiten soveltuvat alueet. Näillä suunnitteluohjearvoilla pyritään varmistamaan, ettei tuulivoimaloista aiheudu kohtuutonta häiriötä ja että esimerkiksi asuntojen sisämelutasot pysyvät asumisterveysohjeen mukaisina. Seuraavassa taulukossa on eritelty tuulivoimarakentamista koskevat ulkomelutason suunnitteluohjearvot. Taulukko 2. Tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot Asumiseen käytettävillä alueilla, loma-asumiseen käytettävillä alueilla taajamissa, virkistysalueilla Loma-asumiseen käytettävillä alueilla taajamien ulkopuolella, leirintäalueilla, luonnonsuojelualueilla* L Aeq Päiväajalle (07 22) L Aeq Yöajalle (22 07) 45 db 40 db 40 db 35 db Muilla alueilla (esim. teollisuusalueilla) ei sovelleta ei sovelleta * yöarvoa ei sovelleta luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä L Aeq = melun A-painotettu keskiäänitaso (ekvivalenttitaso) On huomattava, että taulukon suunnitteluohjearvoja sovelletaan vain asumiseen, lomaasumiseen ja virkistykseen käytettävillä alueilla sekä leirintä- ja luonnonsuojelualueilla. Tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot määritetään A-taajuuspainotettuna keskiäänitasona L Aeq erikseen päiväajan (klo 7-22) ja yöajan (klo 22-7) osalta. Kyse ei ole hetkellisistä enimmäisäänitasoista. Mikäli tuulivoimalan ääni on laadultaan erityisen häiritsevää eli ääni on tarkastelupisteessä soivaa (tonaalista), kapeakaistaista tai impulssimaista tai se on selvästi sykkivää (amplitudimoduloitua eli äänen voimakkuus vaihtelee ajallisesti), lisätään laskenta- tai mittaustulokseen 5 desibeliä ennen suunnitteluohjearvoon vertaamista.

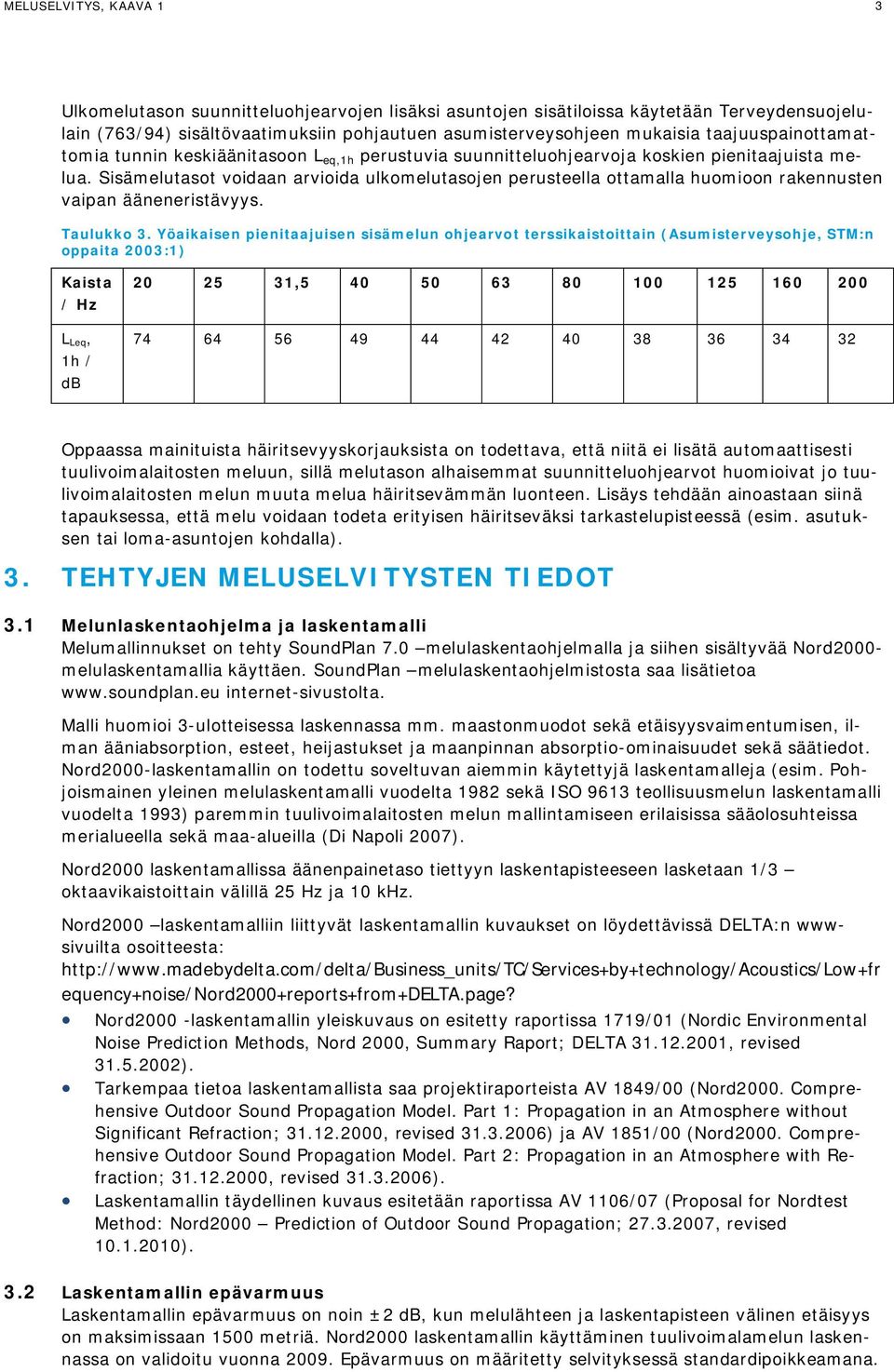

6 MELUSELVITYS, KAAVA 1 3 Ulkomelutason suunnitteluohjearvojen lisäksi asuntojen sisätiloissa käytetään Terveydensuojelulain (763/94) sisältövaatimuksiin pohjautuen asumisterveysohjeen mukaisia taajuuspainottamattomia tunnin keskiäänitasoon L eq,1h perustuvia suunnitteluohjearvoja koskien pienitaajuista melua. Sisämelutasot voidaan arvioida ulkomelutasojen perusteella ottamalla huomioon rakennusten vaipan ääneneristävyys. Taulukko 3. Yöaikaisen pienitaajuisen sisämelun ohjearvot terssikaistoittain (Asumisterveysohje, STM:n oppaita 2003:1) Kaista / Hz L Leq, 1h / db , Oppaassa mainituista häiritsevyyskorjauksista on todettava, että niitä ei lisätä automaattisesti tuulivoimalaitosten meluun, sillä melutason alhaisemmat suunnitteluohjearvot huomioivat jo tuulivoimalaitosten melun muuta melua häiritsevämmän luonteen. Lisäys tehdään ainoastaan siinä tapauksessa, että melu voidaan todeta erityisen häiritseväksi tarkastelupisteessä (esim. asutuksen tai loma-asuntojen kohdalla). 3. TEHTYJEN MELUSELVITYSTEN TIEDOT 3.1 Melunlaskentaohjelma ja laskentamalli Melumallinnukset on tehty SoundPlan 7.0 melulaskentaohjelmalla ja siihen sisältyvää Nord2000- melulaskentamallia käyttäen. SoundPlan melulaskentaohjelmistosta saa lisätietoa internet-sivustolta. Malli huomioi 3-ulotteisessa laskennassa mm. maastonmuodot sekä etäisyysvaimentumisen, ilman ääniabsorption, esteet, heijastukset ja maanpinnan absorptio-ominaisuudet sekä säätiedot. Nord2000-laskentamallin on todettu soveltuvan aiemmin käytettyjä laskentamalleja (esim. Pohjoismainen yleinen melulaskentamalli vuodelta 1982 sekä ISO 9613 teollisuusmelun laskentamalli vuodelta 1993) paremmin tuulivoimalaitosten melun mallintamiseen erilaisissa sääolosuhteissa merialueella sekä maa-alueilla (Di Napoli 2007). Nord2000 laskentamallissa äänenpainetaso tiettyyn laskentapisteeseen lasketaan 1/3 oktaavikaistoittain välillä 25 Hz ja 10 khz. Nord2000 laskentamalliin liittyvät laskentamallin kuvaukset on löydettävissä DELTA:n wwwsivuilta osoitteesta: equency+noise/nord2000+reports+from+delta.page? Nord2000 -laskentamallin yleiskuvaus on esitetty raportissa 1719/01 (Nordic Environmental Noise Prediction Methods, Nord 2000, Summary Raport; DELTA , revised ). Tarkempaa tietoa laskentamallista saa projektiraporteista AV 1849/00 (Nord2000. Comprehensive Outdoor Sound Propagation Model. Part 1: Propagation in an Atmosphere without Significant Refraction; , revised ) ja AV 1851/00 (Nord2000. Comprehensive Outdoor Sound Propagation Model. Part 2: Propagation in an Atmosphere with Refraction; , revised ). Laskentamallin täydellinen kuvaus esitetään raportissa AV 1106/07 (Proposal for Nordtest Method: Nord2000 Prediction of Outdoor Sound Propagation; , revised ). 3.2 Laskentamallin epävarmuus Laskentamallin epävarmuus on noin ±2 db, kun melulähteen ja laskentapisteen välinen etäisyys on maksimissaan 1500 metriä. Nord2000 laskentamallin käyttäminen tuulivoimalamelun laskennassa on validoitu vuonna Epävarmuus on määritetty selvityksessä standardipoikkeamana.

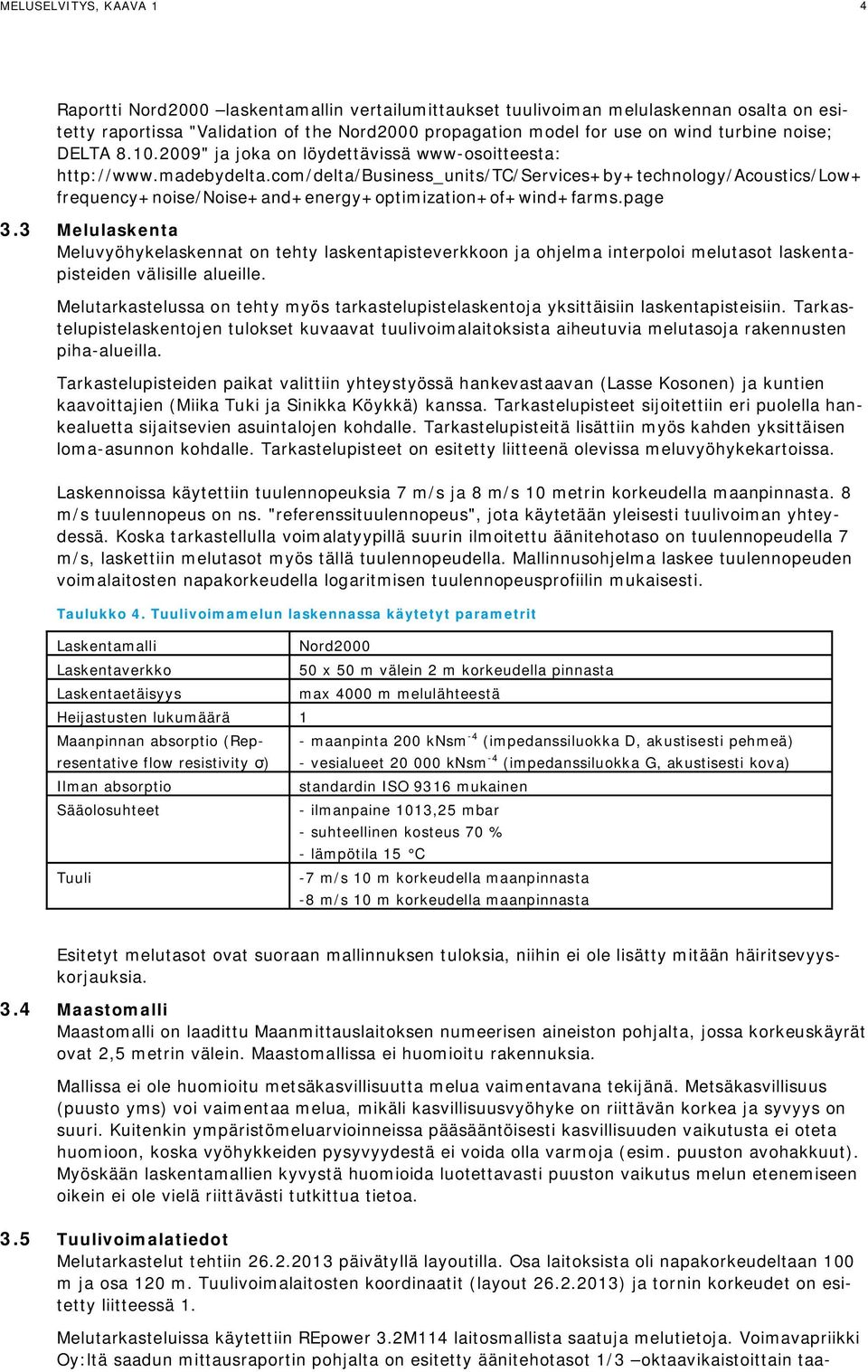

7 MELUSELVITYS, KAAVA 1 4 Raportti Nord2000 laskentamallin vertailumittaukset tuulivoiman melulaskennan osalta on esitetty raportissa "Validation of the Nord2000 propagation model for use on wind turbine noise; DELTA " ja joka on löydettävissä www-osoitteesta: frequency+noise/noise+and+energy+optimization+of+wind+farms.page 3.3 Melulaskenta Meluvyöhykelaskennat on tehty laskentapisteverkkoon ja ohjelma interpoloi melutasot laskentapisteiden välisille alueille. Melutarkastelussa on tehty myös tarkastelupistelaskentoja yksittäisiin laskentapisteisiin. Tarkastelupistelaskentojen tulokset kuvaavat tuulivoimalaitoksista aiheutuvia melutasoja rakennusten piha-alueilla. Tarkastelupisteiden paikat valittiin yhteystyössä hankevastaavan (Lasse Kosonen) ja kuntien kaavoittajien (Miika Tuki ja Sinikka Köykkä) kanssa. Tarkastelupisteet sijoitettiin eri puolella hankealuetta sijaitsevien asuintalojen kohdalle. Tarkastelupisteitä lisättiin myös kahden yksittäisen loma-asunnon kohdalle. Tarkastelupisteet on esitetty liitteenä olevissa meluvyöhykekartoissa. Laskennoissa käytettiin tuulennopeuksia 7 m/s ja 8 m/s 10 metrin korkeudella maanpinnasta. 8 m/s tuulennopeus on ns. "referenssituulennopeus", jota käytetään yleisesti tuulivoiman yhteydessä. Koska tarkastellulla voimalatyypillä suurin ilmoitettu äänitehotaso on tuulennopeudella 7 m/s, laskettiin melutasot myös tällä tuulennopeudella. Mallinnusohjelma laskee tuulennopeuden voimalaitosten napakorkeudella logaritmisen tuulennopeusprofiilin mukaisesti. Taulukko 4. Tuulivoimamelun laskennassa käytetyt parametrit Laskentamalli Laskentaverkko Laskentaetäisyys Heijastusten lukumäärä 1 Maanpinnan absorptio (Representative flow resistivity ) Ilman absorptio Sääolosuhteet Tuuli Nord x 50 m välein 2 m korkeudella pinnasta max 4000 m melulähteestä - maanpinta 200 knsm -4 (impedanssiluokka D, akustisesti pehmeä) - vesialueet knsm -4 (impedanssiluokka G, akustisesti kova) standardin ISO 9316 mukainen - ilmanpaine 1013,25 mbar - suhteellinen kosteus 70 % - lämpötila 15 C -7 m/s 10 m korkeudella maanpinnasta -8 m/s 10 m korkeudella maanpinnasta Esitetyt melutasot ovat suoraan mallinnuksen tuloksia, niihin ei ole lisätty mitään häiritsevyyskorjauksia. 3.4 Maastomalli Maastomalli on laadittu Maanmittauslaitoksen numeerisen aineiston pohjalta, jossa korkeuskäyrät ovat 2,5 metrin välein. Maastomallissa ei huomioitu rakennuksia. Mallissa ei ole huomioitu metsäkasvillisuutta melua vaimentavana tekijänä. Metsäkasvillisuus (puusto yms) voi vaimentaa melua, mikäli kasvillisuusvyöhyke on riittävän korkea ja syvyys on suuri. Kuitenkin ympäristömeluarvioinneissa pääsääntöisesti kasvillisuuden vaikutusta ei oteta huomioon, koska vyöhykkeiden pysyvyydestä ei voida olla varmoja (esim. puuston avohakkuut). Myöskään laskentamallien kyvystä huomioida luotettavasti puuston vaikutus melun etenemiseen oikein ei ole vielä riittävästi tutkittua tietoa. 3.5 Tuulivoimalatiedot Melutarkastelut tehtiin päivätyllä layoutilla. Osa laitoksista oli napakorkeudeltaan 100 m ja osa 120 m. Tuulivoimalaitosten koordinaatit (layout ) ja tornin korkeudet on esitetty liitteessä 1. Melutarkasteluissa käytettiin REpower 3.2M114 laitosmallista saatuja melutietoja. Voimavapriikki Oy:ltä saadun mittausraportin pohjalta on esitetty äänitehotasot 1/3 oktaavikaistoittain taa-

8 MELUSELVITYS, KAAVA 1 5 juuskaistoilta 50 Hz 8kHz ns. normaali ajomoodissa. Alle 50 Hz:n taajuuskaistoilla tietoja ei ollut saatavilla. Raportissa oli myös tieto kokonaisäänitehotasoista eri tuulennopeuksilla, tiedot on esitetty kaaviossa 1. Kyseistä laitosmallia voidaan ajaa myös eri melurajoitusmoodeilla. Voimavapriikki Oy:n toimittamista melunrajoitusmoodien teknisistä selosteista käy ilmi laitoksen kokonaisäänitehotaso tuulennopeuksien mukaan eri rajoitusmoodeilla. Melunrajoitusmoodeille ei ollut saatavilla spektriä, joten taajuusjakauma skaalattiin kokonaisäänitehotasojen mukaisesti. Taulukko 5. Äänitehotasot voimalaitoksen (HH 120m) eri ajomoodeilla 7 m/s ja 8 m/s tuulilla Ajomoodi Äänitehotaso L WA, db 7 m/s 10 m korkeudella Äänitehotaso L WA, db 8 m/s 10 m korkeudella Normaali 103,9 db 103,1 db Sound Management I 103,5 db(a) 103,5 db 102,9 db Sound Management I 102,5 db(a) 102,5 db 102,2 db Sound Management I 99,5 db(a) 99,5 db 99,4 db Kaavio 1. Tuulivoimalaitoksen äänitehotaso tuulennopeuden mukaan (valmistajan ilmoitus) Häiritsevyyskorjaukset Tuulivoimalaitosten valmistajien standardin IEC mukaan määritetyissä melutiedoissa ei oteta kantaa laitoksen tuottaman melun amplitudimoduloituneisuuteen. Tuulivoimalaitosvalmistajat antavat melun kapeakaistaisuudelle ja impulssimaisuudelle tavanomaisesti takuun vain laitoksen lähietäisyydellä. Selvityksissä tutkitut voimalaitosmallit eivät valmistajien ilmoitusten mukaan tuota merkittävästi kapeakaistaista melua. Tuulivoimaloiden tapauksissa kapeakaistaisen melun lähteenä on useimmiten vaihteisto, koneikko tai esim. jäähdytin, joiden osuus tuulivoimalaitoksen kokonaismelupäästöistä on varsin pieni. Pääosa tuulivoimalaitoksen melusta on laajakaistaista aerodynaamista melua lavoista. 3.6 Säätiedot Kiimassuon alueelta on käytössä sodar mittausdataa sekä tuulimittaustietoa kahdesta mittausmastosta. Sodar- mittauksen ajankohta on ollut käsittäen 418 päivää ja mittausfrekvenssi on ollut 10 minuuttia. Sodar-data käsittää tuulen suunta ja nopeustiedot 5 metrin välein korkeudelta metriä maanpinnan yläpuolella. Tuulenmittausmastojen osalta käytössä oli vain yhteenveto (kuva 1). Tuulimittausten mukaan vallitseva tuulensuunta Kiimassuolla on lounaasta. Koillisen ja pohjoisen suunnasta tuulee kaikkein vähiten. Kuvassa 1 esitetyt tuulitiedot on mastosta 1 (sininen), mastosta 2 (punainen) ja Sodar mittaustulos (vihreä).

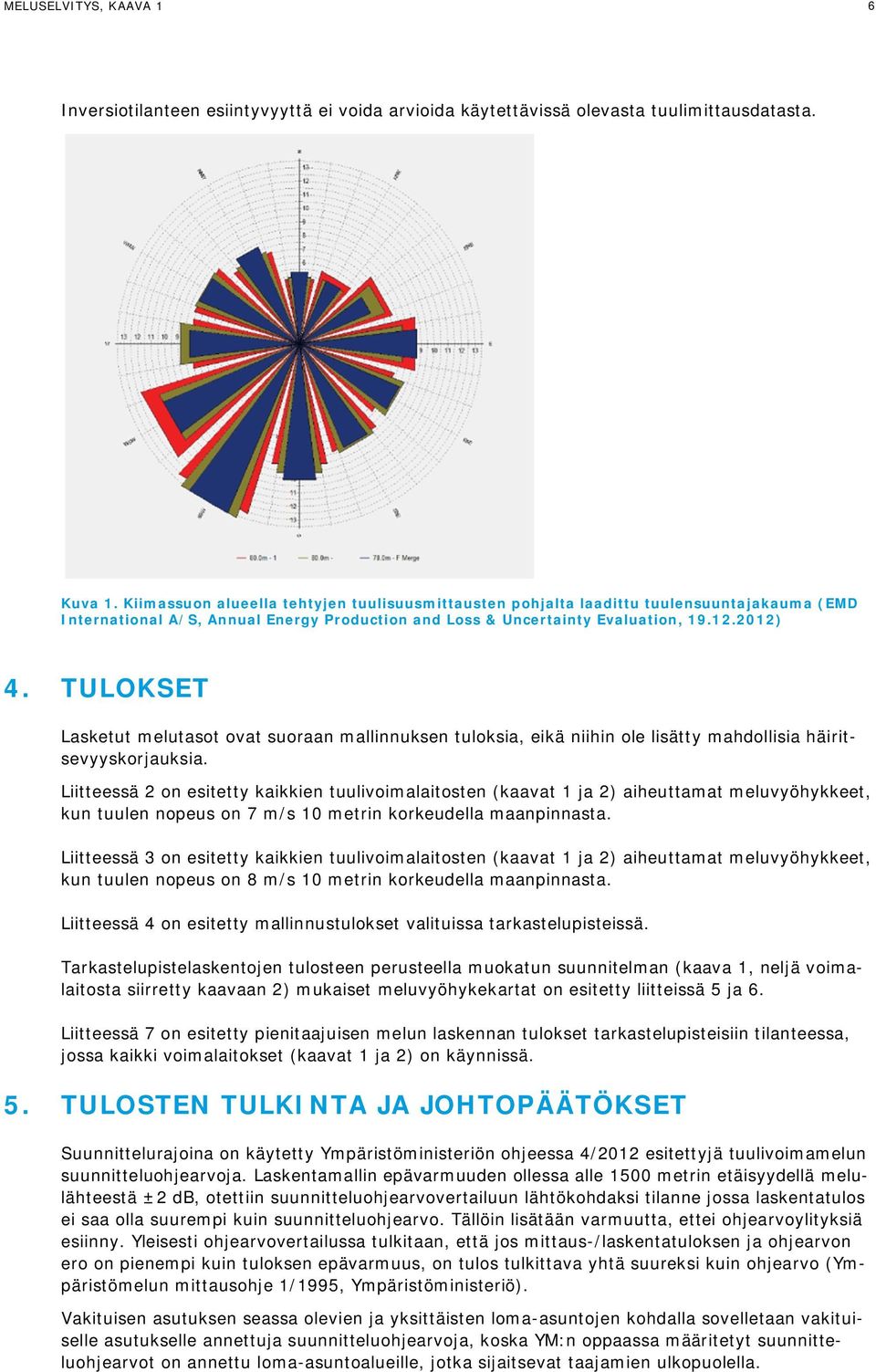

9 MELUSELVITYS, KAAVA 1 6 Inversiotilanteen esiintyvyyttä ei voida arvioida käytettävissä olevasta tuulimittausdatasta. Kuva 1. Kiimassuon alueella tehtyjen tuulisuusmittausten pohjalta laadittu tuulensuuntajakauma (EMD International A/S, Annual Energy Production and Loss & Uncertainty Evaluation, ) 4. TULOKSET Lasketut melutasot ovat suoraan mallinnuksen tuloksia, eikä niihin ole lisätty mahdollisia häiritsevyyskorjauksia. Liitteessä 2 on esitetty kaikkien tuulivoimalaitosten (kaavat 1 ja 2) aiheuttamat meluvyöhykkeet, kun tuulen nopeus on 7 m/s 10 metrin korkeudella maanpinnasta. Liitteessä 3 on esitetty kaikkien tuulivoimalaitosten (kaavat 1 ja 2) aiheuttamat meluvyöhykkeet, kun tuulen nopeus on 8 m/s 10 metrin korkeudella maanpinnasta. Liitteessä 4 on esitetty mallinnustulokset valituissa tarkastelupisteissä. Tarkastelupistelaskentojen tulosteen perusteella muokatun suunnitelman (kaava 1, neljä voimalaitosta siirretty kaavaan 2) mukaiset meluvyöhykekartat on esitetty liitteissä 5 ja 6. Liitteessä 7 on esitetty pienitaajuisen melun laskennan tulokset tarkastelupisteisiin tilanteessa, jossa kaikki voimalaitokset (kaavat 1 ja 2) on käynnissä. 5. TULOSTEN TULKINTA JA JOHTOPÄÄTÖKSET Suunnittelurajoina on käytetty Ympäristöministeriön ohjeessa 4/2012 esitettyjä tuulivoimamelun suunnitteluohjearvoja. Laskentamallin epävarmuuden ollessa alle 1500 metrin etäisyydellä melulähteestä ±2 db, otettiin suunnitteluohjearvovertailuun lähtökohdaksi tilanne jossa laskentatulos ei saa olla suurempi kuin suunnitteluohjearvo. Tällöin lisätään varmuutta, ettei ohjearvoylityksiä esiinny. Yleisesti ohjearvovertailussa tulkitaan, että jos mittaus-/laskentatuloksen ja ohjearvon ero on pienempi kuin tuloksen epävarmuus, on tulos tulkittava yhtä suureksi kuin ohjearvo (Ympäristömelun mittausohje 1/1995, Ympäristöministeriö). Vakituisen asutuksen seassa olevien ja yksittäisten loma-asuntojen kohdalla sovelletaan vakituiselle asutukselle annettuja suunnitteluohjearvoja, koska YM:n oppaassa määritetyt suunnitteluohjearvot on annettu loma-asuntoalueille, jotka sijaitsevat taajamien ulkopuolella.

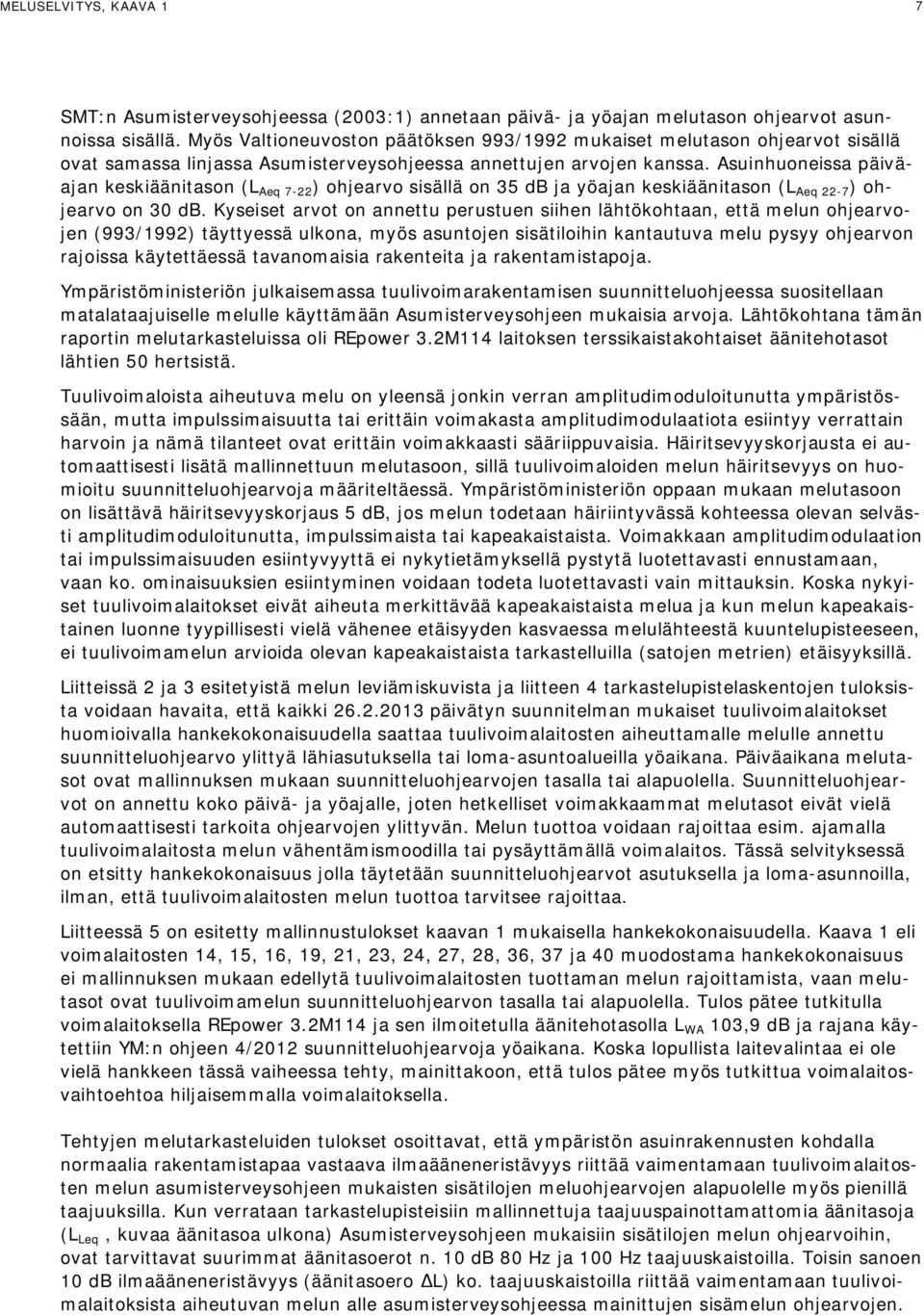

10 MELUSELVITYS, KAAVA 1 7 SMT:n Asumisterveysohjeessa (2003:1) annetaan päivä- ja yöajan melutason ohjearvot asunnoissa sisällä. Myös Valtioneuvoston päätöksen 993/1992 mukaiset melutason ohjearvot sisällä ovat samassa linjassa Asumisterveysohjeessa annettujen arvojen kanssa. Asuinhuoneissa päiväajan keskiäänitason (L Aeq 7-22 ) ohjearvo sisällä on 35 db ja yöajan keskiäänitason (L Aeq 22-7 ) ohjearvo on 30 db. Kyseiset arvot on annettu perustuen siihen lähtökohtaan, että melun ohjearvojen (993/1992) täyttyessä ulkona, myös asuntojen sisätiloihin kantautuva melu pysyy ohjearvon rajoissa käytettäessä tavanomaisia rakenteita ja rakentamistapoja. Ympäristöministeriön julkaisemassa tuulivoimarakentamisen suunnitteluohjeessa suositellaan matalataajuiselle melulle käyttämään Asumisterveysohjeen mukaisia arvoja. Lähtökohtana tämän raportin melutarkasteluissa oli REpower 3.2M114 laitoksen terssikaistakohtaiset äänitehotasot lähtien 50 hertsistä. Tuulivoimaloista aiheutuva melu on yleensä jonkin verran amplitudimoduloitunutta ympäristössään, mutta impulssimaisuutta tai erittäin voimakasta amplitudimodulaatiota esiintyy verrattain harvoin ja nämä tilanteet ovat erittäin voimakkaasti sääriippuvaisia. Häiritsevyyskorjausta ei automaattisesti lisätä mallinnettuun melutasoon, sillä tuulivoimaloiden melun häiritsevyys on huomioitu suunnitteluohjearvoja määriteltäessä. Ympäristöministeriön oppaan mukaan melutasoon on lisättävä häiritsevyyskorjaus 5 db, jos melun todetaan häiriintyvässä kohteessa olevan selvästi amplitudimoduloitunutta, impulssimaista tai kapeakaistaista. Voimakkaan amplitudimodulaation tai impulssimaisuuden esiintyvyyttä ei nykytietämyksellä pystytä luotettavasti ennustamaan, vaan ko. ominaisuuksien esiintyminen voidaan todeta luotettavasti vain mittauksin. Koska nykyiset tuulivoimalaitokset eivät aiheuta merkittävää kapeakaistaista melua ja kun melun kapeakaistainen luonne tyypillisesti vielä vähenee etäisyyden kasvaessa melulähteestä kuuntelupisteeseen, ei tuulivoimamelun arvioida olevan kapeakaistaista tarkastelluilla (satojen metrien) etäisyyksillä. Liitteissä 2 ja 3 esitetyistä melun leviämiskuvista ja liitteen 4 tarkastelupistelaskentojen tuloksista voidaan havaita, että kaikki päivätyn suunnitelman mukaiset tuulivoimalaitokset huomioivalla hankekokonaisuudella saattaa tuulivoimalaitosten aiheuttamalle melulle annettu suunnitteluohjearvo ylittyä lähiasutuksella tai loma-asuntoalueilla yöaikana. Päiväaikana melutasot ovat mallinnuksen mukaan suunnitteluohjearvojen tasalla tai alapuolella. Suunnitteluohjearvot on annettu koko päivä- ja yöajalle, joten hetkelliset voimakkaammat melutasot eivät vielä automaattisesti tarkoita ohjearvojen ylittyvän. Melun tuottoa voidaan rajoittaa esim. ajamalla tuulivoimalaitosta melun vähentämismoodilla tai pysäyttämällä voimalaitos. Tässä selvityksessä on etsitty hankekokonaisuus jolla täytetään suunnitteluohjearvot asutuksella ja loma-asunnoilla, ilman, että tuulivoimalaitosten melun tuottoa tarvitsee rajoittaa. Liitteessä 5 on esitetty mallinnustulokset kaavan 1 mukaisella hankekokonaisuudella. Kaava 1 eli voimalaitosten 14, 15, 16, 19, 21, 23, 24, 27, 28, 36, 37 ja 40 muodostama hankekokonaisuus ei mallinnuksen mukaan edellytä tuulivoimalaitosten tuottaman melun rajoittamista, vaan melutasot ovat tuulivoimamelun suunnitteluohjearvon tasalla tai alapuolella. Tulos pätee tutkitulla voimalaitoksella REpower 3.2M114 ja sen ilmoitetulla äänitehotasolla L WA 103,9 db ja rajana käytettiin YM:n ohjeen 4/2012 suunnitteluohjearvoja yöaikana. Koska lopullista laitevalintaa ei ole vielä hankkeen tässä vaiheessa tehty, mainittakoon, että tulos pätee myös tutkittua voimalaitosvaihtoehtoa hiljaisemmalla voimalaitoksella. Tehtyjen melutarkasteluiden tulokset osoittavat, että ympäristön asuinrakennusten kohdalla normaalia rakentamistapaa vastaava ilmaääneneristävyys riittää vaimentamaan tuulivoimalaitosten melun asumisterveysohjeen mukaisten sisätilojen meluohjearvojen alapuolelle myös pienillä taajuuksilla. Kun verrataan tarkastelupisteisiin mallinnettuja taajuuspainottamattomia äänitasoja (L Leq, kuvaa äänitasoa ulkona) Asumisterveysohjeen mukaisiin sisätilojen melun ohjearvoihin, ovat tarvittavat suurimmat äänitasoerot n. 10 db 80 Hz ja 100 Hz taajuuskaistoilla. Toisin sanoen 10 db ilmaääneneristävyys (äänitasoero L) ko. taajuuskaistoilla riittää vaimentamaan tuulivoimalaitoksista aiheutuvan melun alle asumisterveysohjeessa mainittujen sisämelun ohjearvojen.

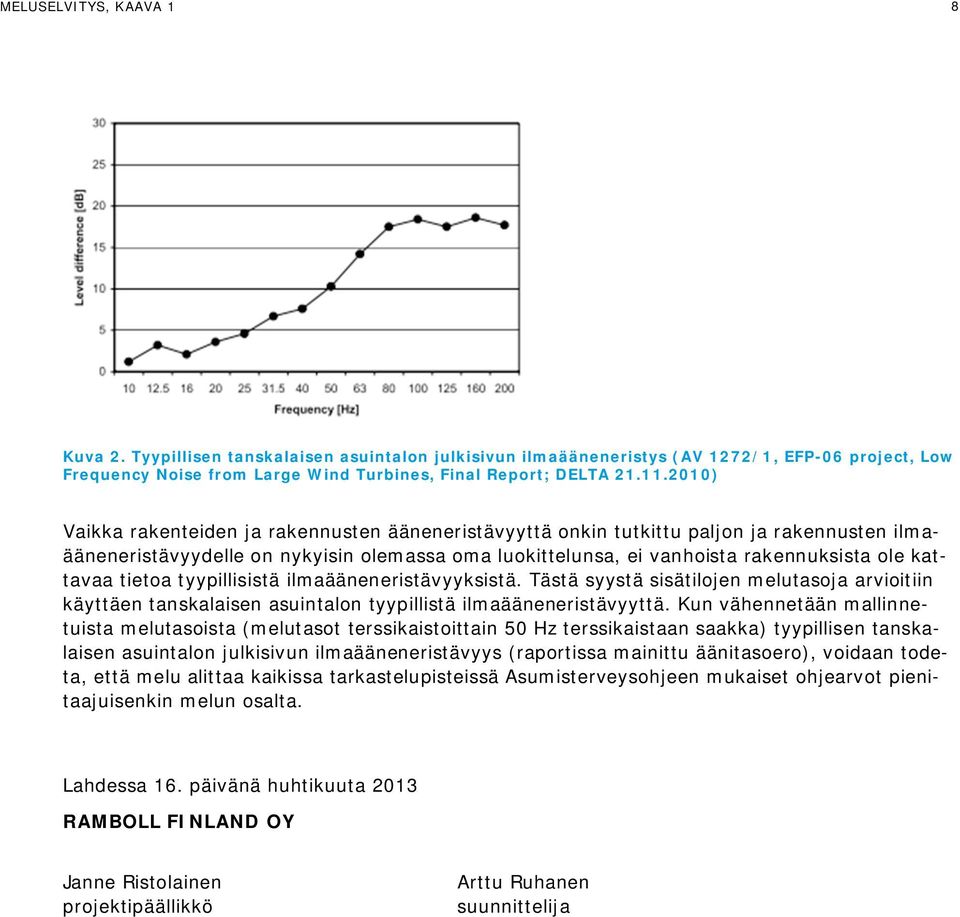

11 MELUSELVITYS, KAAVA 1 8 Kuva 2. Tyypillisen tanskalaisen asuintalon julkisivun ilmaääneneristys (AV 1272/1, EFP-06 project, Low Frequency Noise from Large Wind Turbines, Final Report; DELTA ) Vaikka rakenteiden ja rakennusten ääneneristävyyttä onkin tutkittu paljon ja rakennusten ilmaääneneristävyydelle on nykyisin olemassa oma luokittelunsa, ei vanhoista rakennuksista ole kattavaa tietoa tyypillisistä ilmaääneneristävyyksistä. Tästä syystä sisätilojen melutasoja arvioitiin käyttäen tanskalaisen asuintalon tyypillistä ilmaääneneristävyyttä. Kun vähennetään mallinnetuista melutasoista (melutasot terssikaistoittain 50 Hz terssikaistaan saakka) tyypillisen tanskalaisen asuintalon julkisivun ilmaääneneristävyys (raportissa mainittu äänitasoero), voidaan todeta, että melu alittaa kaikissa tarkastelupisteissä Asumisterveysohjeen mukaiset ohjearvot pienitaajuisenkin melun osalta. Lahdessa 16. päivänä huhtikuuta 2013 RAMBOLL FINLAND OY Janne Ristolainen projektipäällikkö Arttu Ruhanen suunnittelija

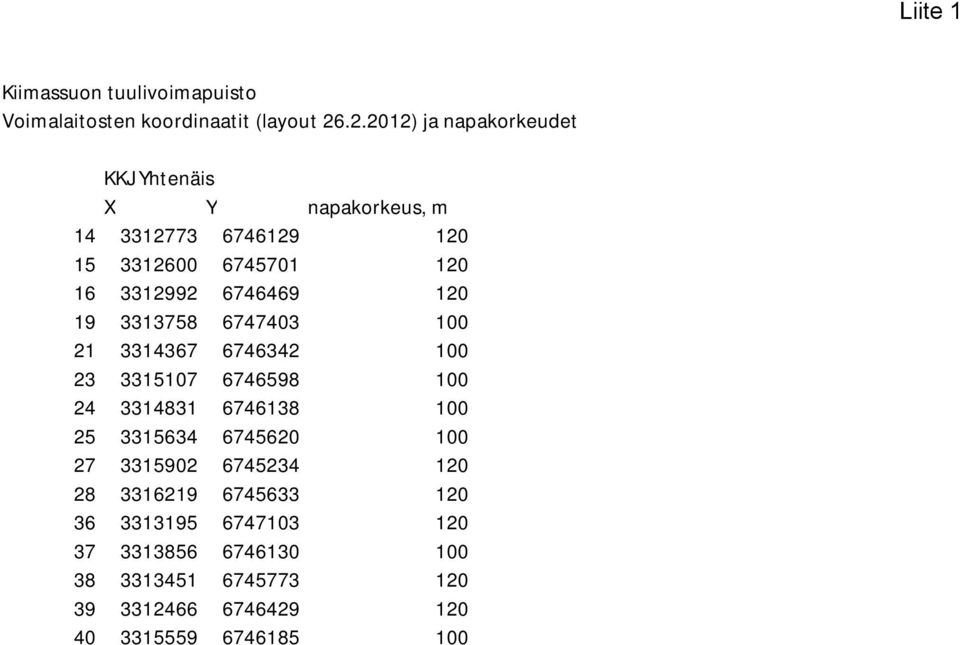

12 Liite 1 Kiimassuon tuulivoimapuisto Voimalaitosten koordinaatit (layout ) ja napakorkeudet KKJ Yhtenäis X Y napakorkeus, m

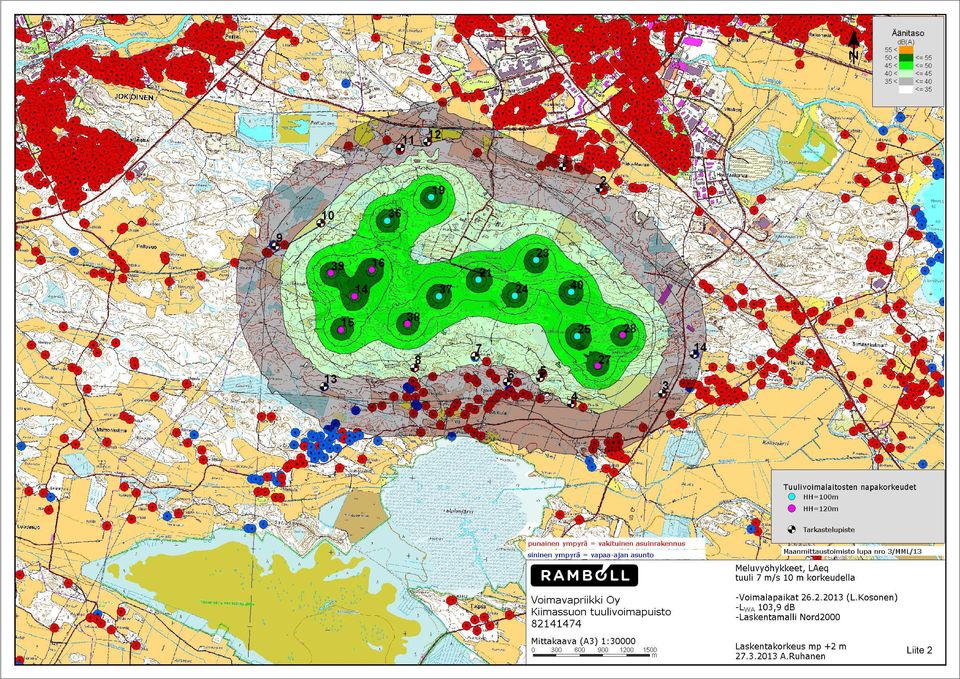

13 Liite 2

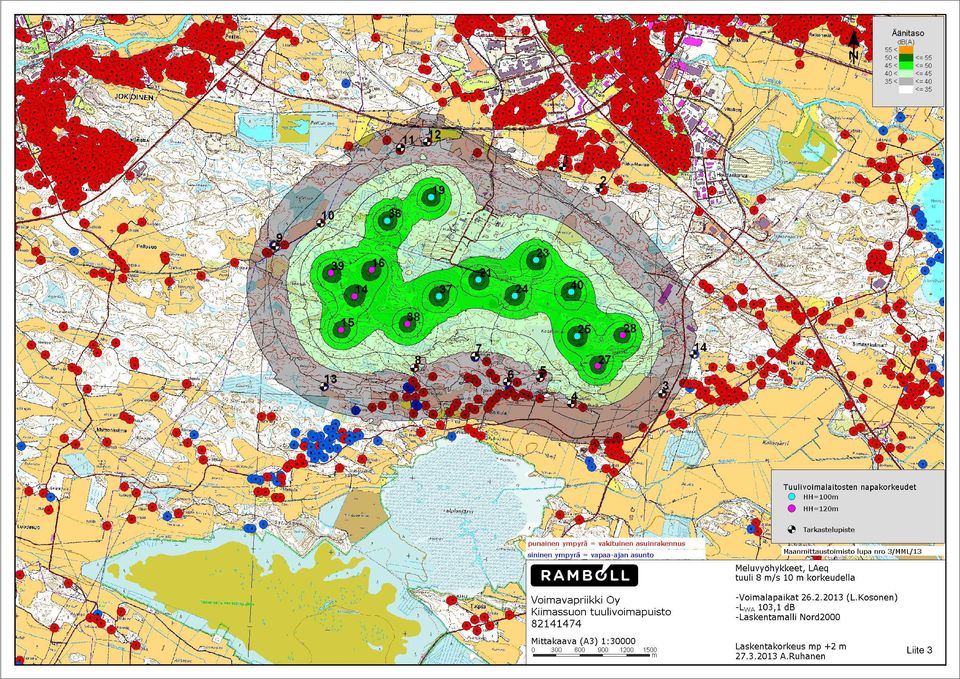

14 Liite 3

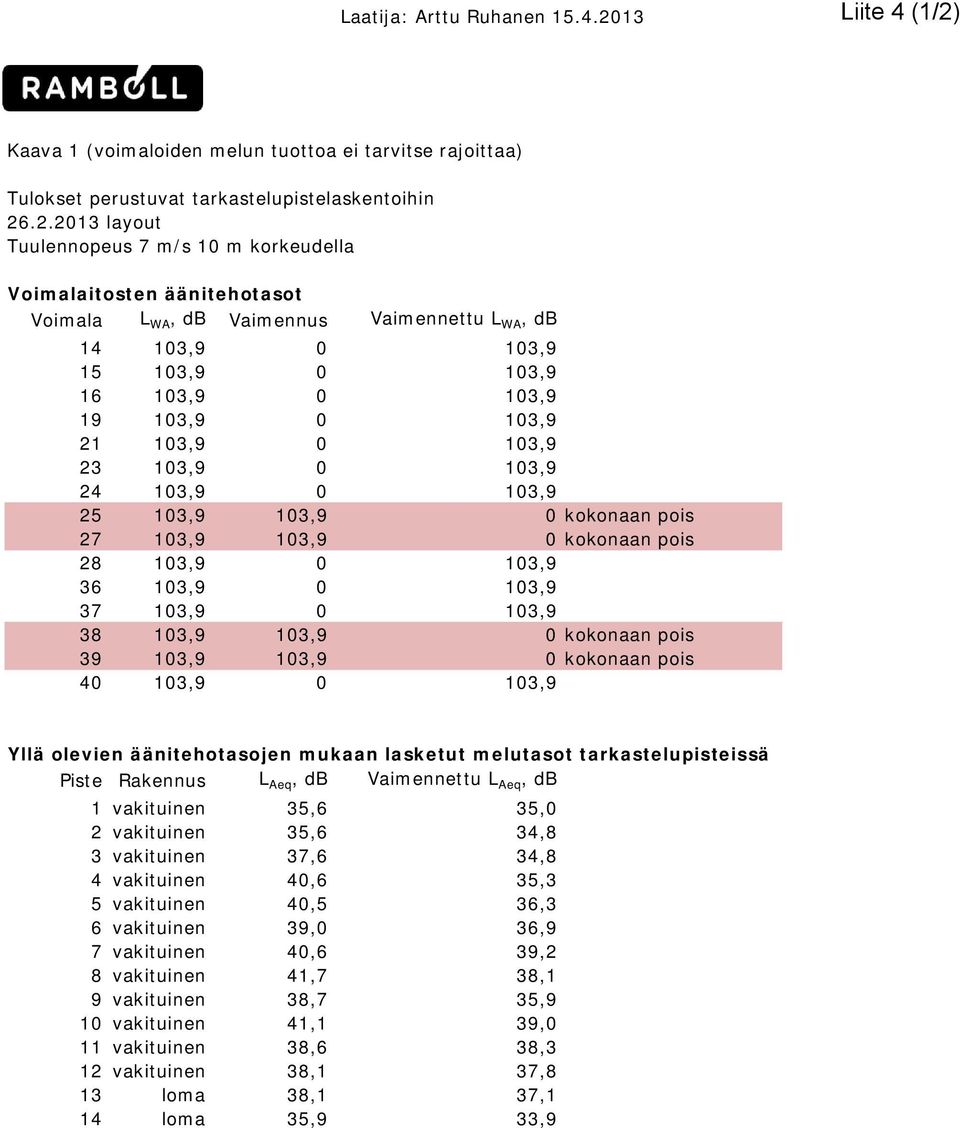

15 Liite 4 (1/2) Laatija: Arttu Ruhanen Sivu 1 Kaava 1 (voimaloiden melun tuottoa ei tarvitse rajoittaa) Tulokset perustuvat tarkastelupistelaskentoihin layout Tuulennopeus 7 m/s 10 m korkeudella Voimalaitosten äänitehotasot Voimala L WA, db Vaimennus Vaimennettu L WA, db , , , , , , , , , , , , , , ,9 103,9 0 kokonaan pois ,9 103,9 0 kokonaan pois , , , , , , ,9 103,9 0 kokonaan pois ,9 103,9 0 kokonaan pois , ,9 Yllä olevien äänitehotasojen mukaan lasketut melutasot tarkastelupisteissä Piste Rakennus L Aeq, db Vaimennettu L Aeq, db 1 vakituinen 35,6 35,0 2 vakituinen 35,6 34,8 3 vakituinen 37,6 34,8 4 vakituinen 40,6 35,3 5 vakituinen 40,5 36,3 6 vakituinen 39,0 36,9 7 vakituinen 40,6 39,2 8 vakituinen 41,7 38,1 9 vakituinen 38,7 35,9 10 vakituinen 41,1 39,0 11 vakituinen 38,6 38,3 12 vakituinen 38,1 37,8 13 loma 38,1 37,1 14 loma 35,9 33,9

16 Liite 4 (2/2) Laatija: Arttu Ruhanen Sivu 1 Kaava 1 (voimaloiden melun tuottoa ei tarvitse rajoittaa) Tulokset perustuvat tarkastelupistelaskentoihin layout Tuulennopeus 8 m/s 10 m korkeudella Voimalaitosten äänitehotasot Voimala L WA, db Vaimennus* Vaimennettu L WA, db , , , , , , , , , , , , , , ,1 103,1 0 kokonaan pois ,1 103,1 0 kokonaan pois , , , , , , ,1 103,1 0 kokonaan pois ,1 103,1 0 kokonaan pois , ,1 *poistot 7 m/s tuulen mukaan, koska voimakkaampi äänitehotaso Yllä olevien äänitehotasojen mukaan lasketut melutasot tarkastelupisteissä Piste Rakennus L Aeq, db Vaimennettu L Aeq, db 1 vakituinen 34,5 33,9 2 vakituinen 34,4 33,6 3 vakituinen 36,5 33,6 4 vakituinen 39,5 34,2 5 vakituinen 39,4 35,3 6 vakituinen 37,9 35,8 7 vakituinen 39,6 38,2 8 vakituinen 40,5 37,0 9 vakituinen 37,6 34,9 10 vakituinen 40,0 38,0 11 vakituinen 37,5 37,2 12 vakituinen 37,0 36,8 13 loma 37,2 36,1 14 loma 34,9 32,9

17 Liite 5

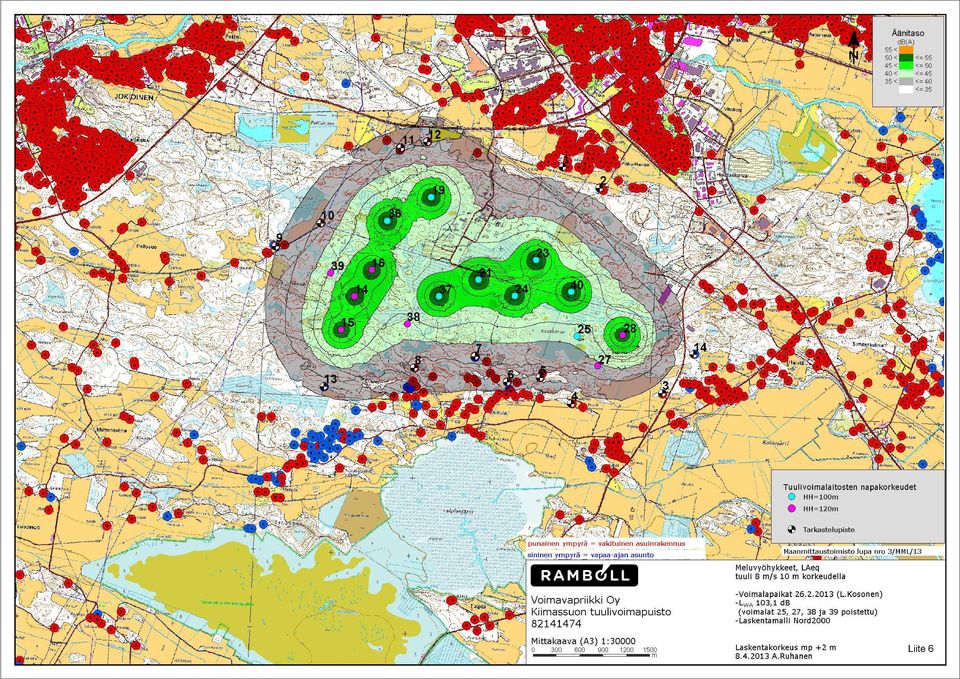

18 Liite 6

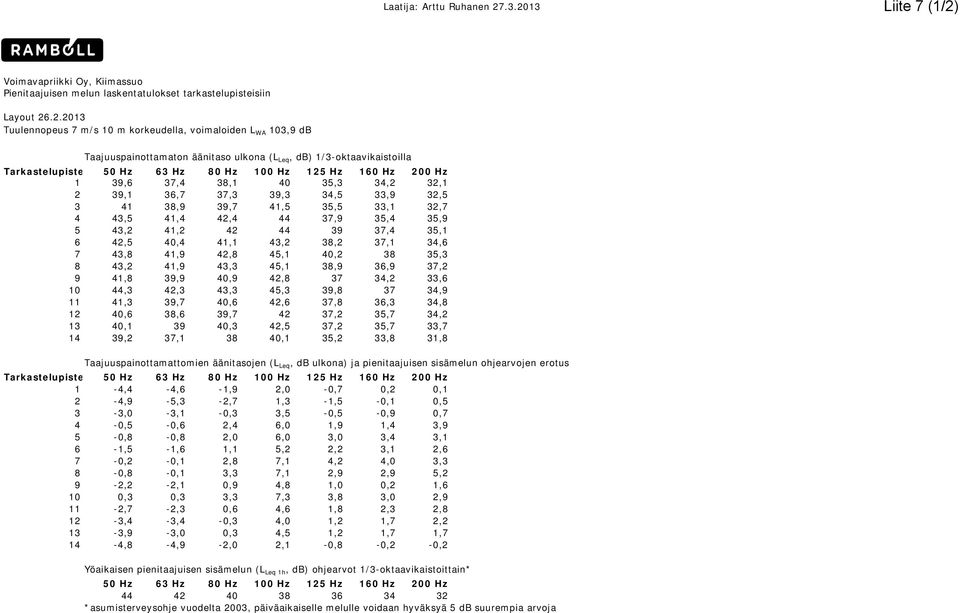

19 Liite 7 (1/2) Laatija: Arttu Ruhanen Sivu 1 Voimavapriikki Oy, Kiimassuo Pienitaajuisen melun laskentatulokset tarkastelupisteisiin Layout Tuulennopeus 7 m/s 10 m korkeudella, voimaloiden L WA 103,9 db Taajuuspainottamaton äänitaso ulkona (L Leq, db) 1/3-oktaavikaistoilla Tarkastelupiste 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz 200 Hz 1 39,6 37,4 38, ,3 34,2 32,1 2 39,1 36,7 37,3 39,3 34,5 33,9 32, ,9 39,7 41,5 35,5 33,1 32,7 4 43,5 41,4 42, ,9 35,4 35,9 5 43,2 41, ,4 35,1 6 42,5 40,4 41,1 43,2 38,2 37,1 34,6 7 43,8 41,9 42,8 45,1 40, ,3 8 43,2 41,9 43,3 45,1 38,9 36,9 37,2 9 41,8 39,9 40,9 42, ,2 33, ,3 42,3 43,3 45,3 39, , ,3 39,7 40,6 42,6 37,8 36,3 34, ,6 38,6 39, ,2 35,7 34, , ,3 42,5 37,2 35,7 33, ,2 37, ,1 35,2 33,8 31,8 Taajuuspainottamattomien äänitasojen (L Leq, db ulkona) ja pienitaajuisen sisämelun ohjearvojen erotus Tarkastelupiste 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz 200 Hz 1-4,4-4,6-1,9 2,0-0,7 0,2 0,1 2-4,9-5,3-2,7 1,3-1,5-0,1 0,5 3-3,0-3,1-0,3 3,5-0,5-0,9 0,7 4-0,5-0,6 2,4 6,0 1,9 1,4 3,9 5-0,8-0,8 2,0 6,0 3,0 3,4 3,1 6-1,5-1,6 1,1 5,2 2,2 3,1 2,6 7-0,2-0,1 2,8 7,1 4,2 4,0 3,3 8-0,8-0,1 3,3 7,1 2,9 2,9 5,2 9-2,2-2,1 0,9 4,8 1,0 0,2 1,6 10 0,3 0,3 3,3 7,3 3,8 3,0 2,9 11-2,7-2,3 0,6 4,6 1,8 2,3 2,8 12-3,4-3,4-0,3 4,0 1,2 1,7 2,2 13-3,9-3,0 0,3 4,5 1,2 1,7 1,7 14-4,8-4,9-2,0 2,1-0,8-0,2-0,2 Yöaikaisen pienitaajuisen sisämelun (L Leq 1h, db) ohjearvot 1/3-oktaavikaistoittain* 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz 200 Hz *asumisterveysohje vuodelta 2003, päiväaikaiselle melulle voidaan hyväksyä 5 db suurempia arvoja
