Asennusopas. DEVIreg 550. Älykäs elektroninen termostaatti.

Transkriptio

1 Asennusopas DEVIreg 550 Älykäs elektroninen termostaatti

2 Alkuperäisten ohjeiden kieli on englanti. Muut kielet on käännetty alkuperäisestä ohjeesta. (Direktiivi 2006/42/EY)

3 Sisällysluettelo 1 Johdanto Tekniset tiedot Turvaohjeet Asennusohjeet Asetukset Aika- ja viikonpäiväasetukset Perusasetukset Takuu Hävitysohjeet Johdanto DEVIreg 550-termostaatti ohjaa sähköisen lattialämmityksen lämmityselementtejä käyttämällä sisäänrakennettua ja/tai ulkoista lämpötila-anturia. Termostaatti säätää automattisesti itsensä muutamassa päivässä asennuksen jälkeen optimaaliseksi huoneeseen ja kerää päivitettyä tietoa huoneesta jatkuvasti. Tämä parantaa suorituskykyä (kom- Asennusopas 3

4 pensoiden mm. äkilliset lämmön alenemiset huoneessa) ja tarkentaa ajoitusta niin, että valittu lämpötila saavutetaan täsmälleen oikeaan aikaan. Laitetta voidaan käyttää ajastintoiminnolla tai jatkuvatoimisena.kun käytetään ajastinta, pystyy laite tiettyihin vuorokaudenaikoihin vaihtamaan automaattisesti asetetusta korkeammasta lämpötilasta matalampaan lämpötilaan ja päinvastoin. Huomautus: Termostaatti ei sovellu tariffiohjauttuihin, tehonrajoitus- tai vastaaviin järjestelmiin. Termostaatti vaatii toimiakseen jatkuvan jännitteen. Tuotteen lisätiedot: devireg.devi.com 1.1 Tekniset tiedot DEVIreg 550 Käyttöjännite Virrankulutus valmiustilassa Rele: Resistiivinen kuorma Induktiivinen kuormitus Tuntoelimet V~, 50/60 Hz < 500 mw Enint. 16 A / V cos φ= 0,3 maks. 1 A NTC 15 kohm 25 C:n lämpötilassa 4 Asennusopas

5 Mittausarvot: 0 C 25 C 50 C Hystereesi 42 kohm 15 kohm 6 kohm Ympäristön lämpötila C ± 0.2 C huoneanturilla ± 0.4 C ainoastaan lattiaanturilla Lattian lämpötilaraja C Jäätymissuojauksen lämpötila Lämpötila-alue 5 C - Lämpötilan pudotus C Offset-toiminto (lämpötilan korjaus) C (huone) tai (lattia) -5, ,5 C Kaapeli enint. 4 x 2,5 mm 2 standardi : 120N/ 75 C Käyttöluokka Tyyppi Ohjelmistoluokka 75 C Luokka 2 (kotitalouskäyttö) Tyyppi 1C Luokka A Asennusopas 5

6 Säilytyslämpötila -20 C C Akun kesto IP-luokitus tuntia Suojausluokitus Luokka II - Paino Mitat 110 g 85 x 85 x 55 mm (ulottuu seinän sisään 24 mm) Tuote on kotitalouteen ja vastaavaan käyttöön tarkoitettuja automaattisia sähköisiä ohjauslaitteita koskevan EN/IECstandardin mukainen: EN/IEC (yleinen) EN/IEC (ajastin) EN/IEC (termostaatti) DEVIreg Turvaohjeet Varmista ennen asennusta, ettei termostaatti ole kytkettynä sähköverkkoon. Jos termostaatti kytketään väylään, kaikkien väylässä olevien termostaattien virran on oltava katkaistuna. TÄRKEÄÄ: Kun termostaattia käytetään säätämään puulattiaa tai vastaavaa materiaalia lämmittävää lattialämmityselementtiä, käytä aina lattia-anturia, äläkä koskaan aseta lattian enimmäislämpötilaa yli 35 C:een. 6 Asennusopas

7 Huomioi myös seuraavat seikat: Valtuutetun ja pätevän asentajan on asennettava termostaatti paikallisten määräysten mukaisesti. Termostaatti on kytkettävä käyttöjännitteeseen kytkimen kautta, joka mahdollistaa kaikkien napojen irtikytkemisen. Anturissa on jännite. Pidä tämä mielessäsi, jos anturia on jatkettava. Kytke termostaatti aina jatkuvaan käyttöjännitteeseen. Älä altista termostaattia kosteudelle, vedelle, pölylle tai liialliselle kuumuudelle. 2 Asennusohjeet Huomioi seuraavat termostaatin sijoittamista koskevat ohjeet: Aseta termostaatti seinälle sopivalle korkeudelle (tyypillisesti cm). Asennusopas 7

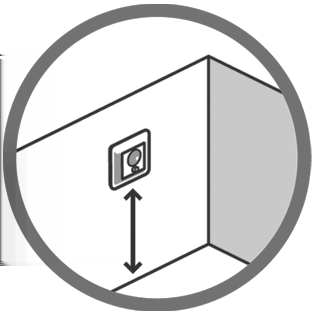

8 Termostaattia ei saa asentaa märkätiloihin, vaan se on asennettava viereiseen kuivantilan huoneeseen. Sijoita termostaatti aina IP-luokitusta koskevien paikallisten säädösten mukaisesti. Älä sijoita termostaattia ulkoseinän sisäpuolelle. Asenna termostaatti aina vähintään 50 cm:n päähän ovista ja ikkunoista. Älä sijoita termostaattia niin, että se altistuu suoralle auringonvalolle. 8 Asennusopas

9 Huomautus: Lattia-anturi mahdollistaa tarkemman lämpötilan säädön ja sitä suositellaan käytettäväksi kaikissa lattialämmityssovelluksissa. Se on pakollinenpuulattioiden alla, koska se estää lattian ylikuumenemisen. Aseta lattia-anturi suojaputkeen sopivaan paikkaan, jossa se ei joudu alttiiksi auringonvalolle tai oviaukosta tulevalle vedolle. Sen on oltava yhtä etäällä ja vähintään 2 cm etäisyydellä molemmista lämmityskaapeleista. Suojaputken on oltava lattiapinnan tasalla - upota putkea tarvittaessa. Vie putki kytkentärasiaan. Suojaputken taivutussäteen oltava ainakin 50 mm. Asennusopas 9

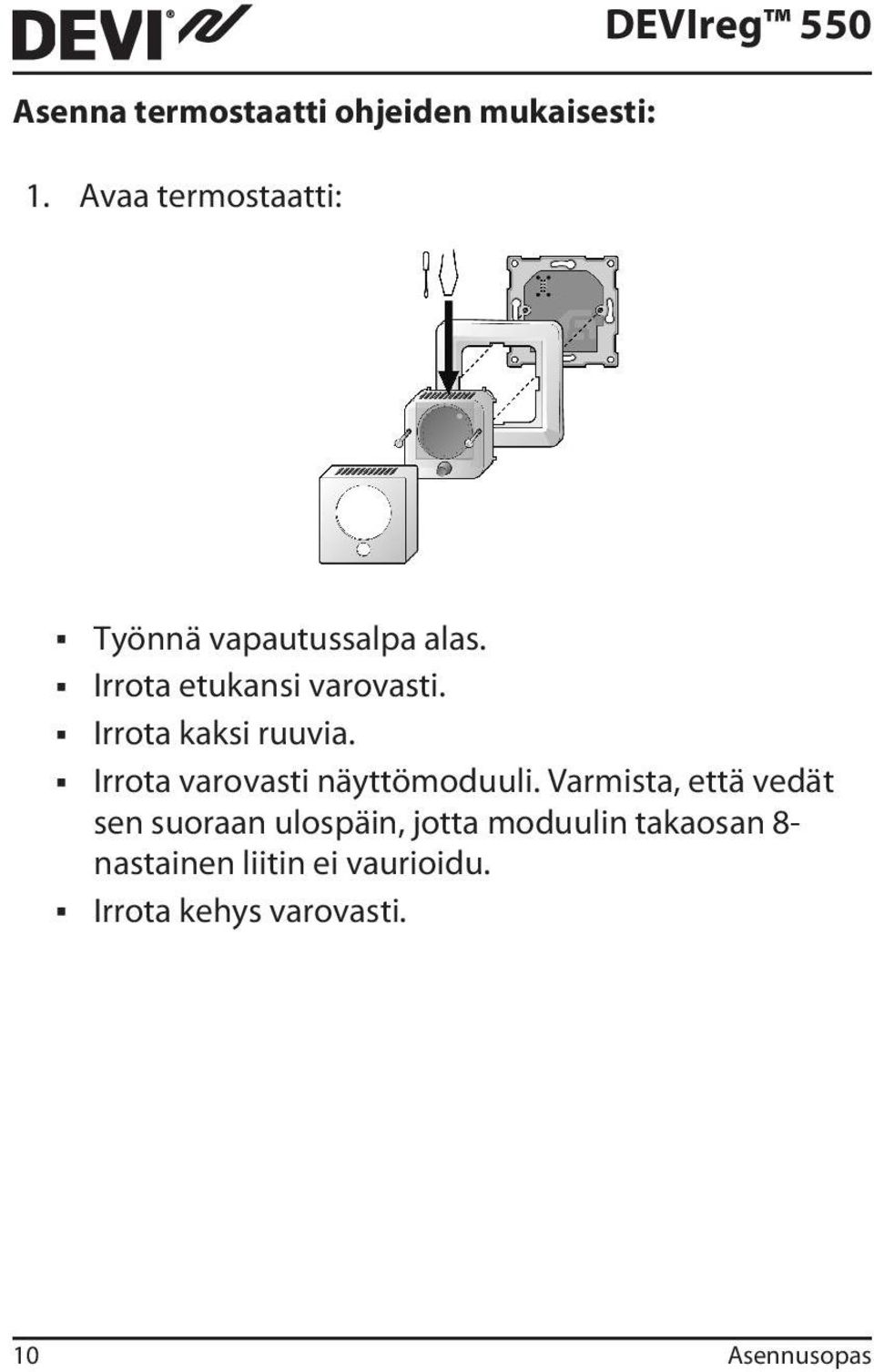

10 Asenna termostaatti ohjeiden mukaisesti: 1. Avaa termostaatti: DEVIreg 550 Työnnä vapautussalpa alas. Irrota etukansi varovasti. Irrota kaksi ruuvia. Irrota varovasti näyttömoduuli. Varmista, että vedät sen suoraan ulospäin, jotta moduulin takaosan 8- nastainen liitin ei vaurioidu. Irrota kehys varovasti. 10 Asennusopas

11 2. Kytke termostaatti kytkentäkaavion mukaisesti. D550 Max.Load Mains 16 (1) A V~ IP30 0T30 Sensor L N LOAD LOAD N L devinet NTC Lämmityskaapeli on kytkettävä virtakaapelin maajohtimeen erillisellä liittimellä. Jos termostaatti kytketään väylään, käytetään devinet-liittimiä. Verkkokaapeleiden eristysarvojen on oltava identtisiä tavallisten asennuskaapeleiden kanssa. Niiden suositellut tekniset tiedot ovat 2 x 1,5 mm2 ja kokonaispituus enintään 100 m. Huomautus: Asenna lattia-anturi aina lattiaan suojaputkessa. Asennusopas 11

12 3. Asenna termostaatti. = Ruuvaa kiinni ruuvinrei'istä ja kokoa termostaatti. Asenna termostaatti seinärasiaan kiinnittämällä ruuvit termostaatin kullakin sivulla olevista rei'istä. Asenna kehys, näyttömoduuli ja etukansi purkamiseen nähden käänteisessä järjestyksessä. Varmista, että asetat näyttömoduulin paikalleen varovasti. Älä kiristä ruuveja liikaa. 4. Laita virta päälle. Termostaatin on oltava kytkettynä verkkovirtaan 15 tunnin ajan, jotta akku latautuu täyteen. Sen hetkinen aika ja päivämäärä säilytetään 100 tuntia, jos termostaatti kytketään pois verkkovirrasta. Muut asetukset tallennetaan pysyvästi. 12 Asennusopas

13 3 Asetukset Termostaatti aktivoituu automaattisesti, kun virta kytketään päälle. Huomautus: Jos laitetta ei ole koskaan aikaisemmin aktivoitu, perusasetukset on määritettävä. ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ 1. Jäätymissuojauksen symboli. 2. Ajan, lämpötilan, tekstin jne. numeerinen näyttö. 3. Viikonpäivä. 4. Todellisen ajan vilkkuva näyttö. 5. Aika- ja päivämääräasetuksen symboli. 6. Ajastintilan symboli. 7. Lattialämmityksen symboli. 8. Lämpöasteiden symboli. 9. Lapsilukko. 10. Säästöjaksojen matalamman lämpötilan symboli. Asennusopas 13

14 3.1 Aika- ja viikonpäiväasetukset 1. Paina ja pidä painiketta pohjassa 3 sekunnin ajan. Näyttöön ilmestyy kellosymboli ja ajan alapuolella näkyy viikonpäivä numerona (1-7). Viikonpäivä vaihdetaan kääntämällä painiketta jompaankumpaan suuntaan, jolloin ajaksi muuttuu 00: Aseta oikea päivä ja aika. Ulkokehään ilmestyy musta piste. 3. Vahvista painamalla painiketta kerran. 14 Asennusopas

15 3.2 Perusasetukset Perusasetusten oletusarvot esitellään seuraavassa taulukossa: Tuote Oletusasetus Valinnat Verkkotyyppi Itsenäinen (ALO) Itsenäinen (ALO) Master (MAS) Orja (SLA) Mukautuva toiminto On (AdAP) On (AdAP) Off (OFF) Anturi Maks. lattian lämpötila Huone- ja lattia-anturi (rfs) +35 C C Offset-toiminto 0,0 C -5, ,5 C Lämpötilan pudotus -5 C C Viikonpäivä Lattia-anturi (FS) Huoneanturi (r S) Huone- ja lattia-anturi (rfs) Aika tunnin kello Ajastin Asetettava Jopa 336 asetusta/viikko Asennusopas 15

16 Perusmääritysten asettaminen 1. Paina ja pidä pohjassa painiketta 12 sekunnin ajan, kunnes näyttöön ilmestyy COdE. 2. Käännä painiketta myötäpäivään, kunnes näyttöön ilmestyy "0044". 3. Vahvista painamalla painiketta kerran. DEVIreg 550 Verkko: Määritä, haluatko kytkeä termostaatin väylään muiden termostaattien kanssa. Huomaa, että orjayksiköt on kytkettävä master-yksikköön. 1. Määritä termostaatti itsenäiseksi, masteriksi tai orjaksi. Määritä laite itsenäiseksi (ei kytketä väylään) valitsemalla ALO. Määritä laite sarjan master-laitteeksi valitsemalla MAS. Määritä laite orjalaitteeksi valitsemalla SLA. 16 Asennusopas

17 Vain yksi laite väylässä voidaan määrittää masteriksi. Kaikki orjalaitteet vastaavat ja lähettävät tiedot masterille. Aika- ja viikonpäiväasetuksia ja säästöjaksoja säädellään master-laitteella. Kaikki muut asetukset on määritettävä kullekin orjalaitteelle. Väylään ei voida liittää yli 32 laitetta mukaan lukien itsenäiset laitteet (vaikka nämä eivät kommunikoisikaan master-laitteen kanssa). 2. Vahvista valintasi painamalla painiketta kerran. Mukautuva säätely: Määritä, optimoidaanko termostaatti ajastamalla lämmityksen aloitus-/lopetusaika. 1. Kytke mukautuva toiminto päälle/pois. Jos haluat, että laite kerää päivitettyjä huonetietoja jatkuvasti, valitse AdAP. Tämä merkitsee parempaa suorituskykyä (termostaatti kompensoi esim. huoneen äkillisiä lämpötilan laskuja) ja tarkkaa ajoitusta, ts. valittu lämpötila saavutetaan haluttuun aikaan. Käännä mukautuva toiminto pois päältä valitsemalla OFF. Tällöin lämmitys ei mene päälle/pois ennen määrättyä aikaa. 2. Vahvista valintasi painamalla painiketta kerran. Asennusopas 17

18 Anturi: Määritä, ohjaako lattialämmitystä ulkoinen lattia-anturi, sisäänrakennettu huoneanturi vai molemmat. 1. Valitse painiketta kääntämällä yksi seuraavista anturiasetuksista: Jos käytetään sekä huone- että lattia-anturia, valitse rfs. Tämä asetus sopii kaikkiin huoneisiin, paitsi ei märkätiloihin. Termostaatti on asennettava samaan huoneeseen, missä lattia-anturi ja lämmityselementit ovat. Jos käytetään ainoastaan lattia-anturia, valitse FS. Sisäänrakennettua huoneanturia ei käytetä. Asetus sopii huoneisiin, joissa vaaditaan tasaista lattian lämpötilaa, esim. kylpyhuoneet. Jos käytetään ainoastaan huoneanturia, valitse r S. Asetusta ei suositella, sillä se voi johtaa lattian ylikuumenemiseen. Termostaatti on asennettava samaan huoneeseen lämmityselementtien kanssa. DEVIreg Vahvista valintasi painamalla painiketta kerran. 18 Asennusopas

19 Lattian maksimilämpötilan asettaminen Erikoisolosuhteet: Asetus pätee ainoastaan silloin, kun käytössä on lattia-anturi (FS- tai rfs-anturiasetus on valittuna). 1. Muuta lämpötilaa kääntämällä painiketta. 2. Vahvista valintasi painamalla painiketta kerran. Huomautus: Ota yhteys lattian pintamateriaalin toimittajaan ennen lattian maksimilämpötilan muuttamista. Huomioi myös seuraavat seikat. Lattialämpötila mitataan anturin sijaintipaikasta. Lämpötila puulattian alla voi olla jopa 10 astetta korkeampi kuin lattian pinnassa. Lattiavalmistajat määrittävät usein lattian suurimman pintalämpötilan. Asennusopas 19

20 Lämmöneristävyys [m2k/w] Lattiapinnoiteesimerkki 0,05 8 mm:n HDF-pohjainen laminaatti 0,10 14 mm:n pyökkiparketti 0,13 22 mm:n tammilankku < 0,17 Lattialämmitykseen soveltuvan maton enimmäispaksuus 0,18 22 mm:n kuusilankku Lisätietoja > 800 kg/m 3 28 C kg/m 3 Likimääräinen asetus 25 C:n lattialämpötilalle 31 C > 800 kg/m 3 32 C EN 1307:n mukaan 34 C C kg/m 3 Offset-toiminto: Määritä offset-arvo, jolla termostaatin lämpötilanäyttö kalibroidaan niin, että termostaatti näyttää samaa lämpötilaa kuin huoneen muutkin lämpömittarit. Erikoisolosuhteet: Asetus pätee ainoastaan silloin, kun asennuksessa käytetään huoneanturia. 1. Määritä offset-arvo väliltä -5,5 C... +5,5 C kääntämällä painiketta. 2. Vahvista valintasi painamalla painiketta kerran. DEVIreg Asennusopas

21 Lämpötilan pudotus: Määritä, kuinka paljon lämpötilan pudotus on säästöjaksojen aikana. Huomautus: Jos asennetaan normaali huonelämmitys, suosittelemme pudottamaan lämpötilaa enintään noin 5 C. Oletusarvoisesti lämpötilaa pudotetaan -5 C. 1. Aseta pudotusarvo kääntämällä painiketta. Valitse esimerkiksi -4 C, jos haluat pudottaa lämpötilaa neljällä asteella. 2. Vahvista valintasi painamalla painiketta kerran. Näyttö palaa normaalitilaan. 4 Takuu 2 Y E A R Asennusopas 21
