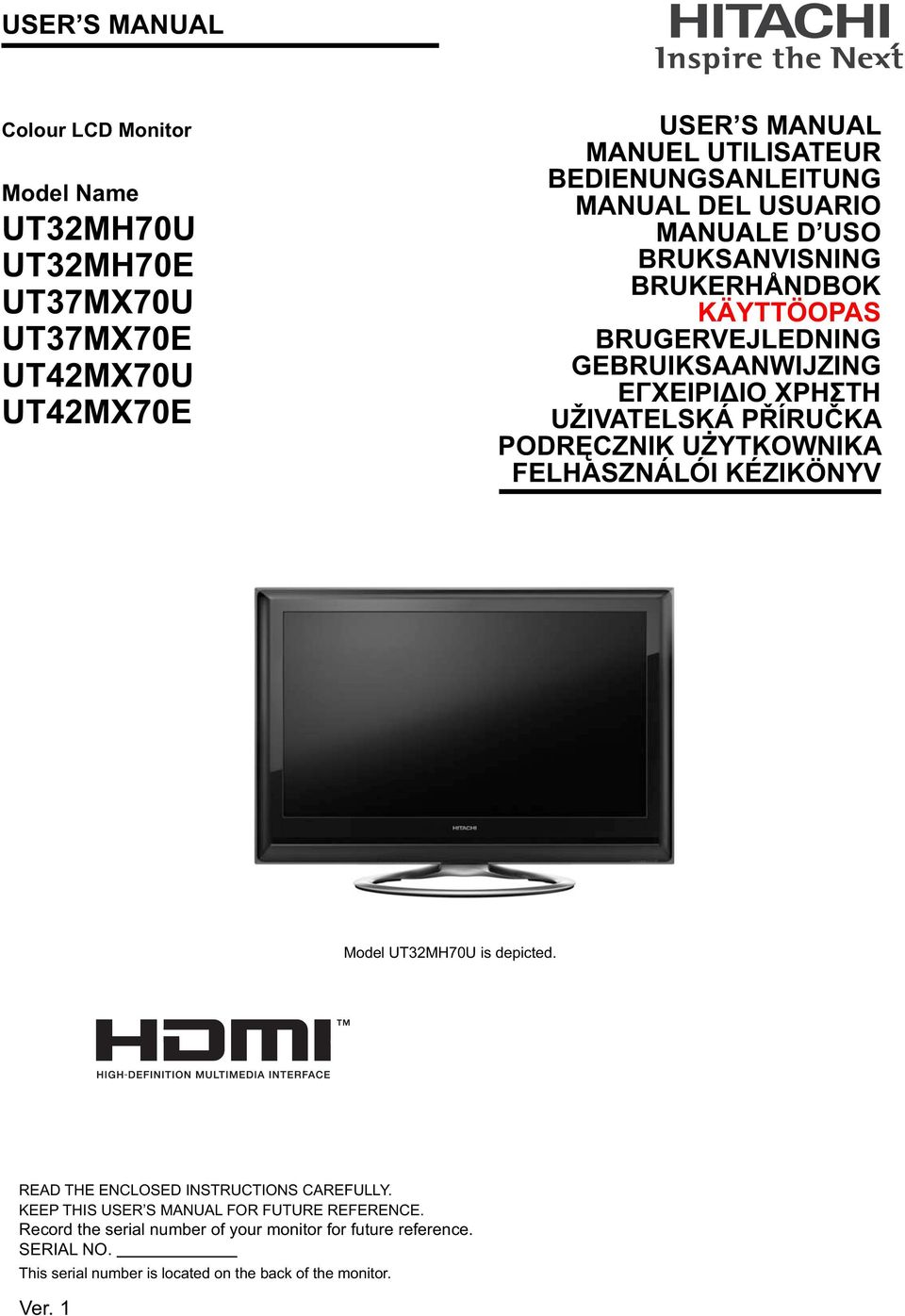

1 USER S MANUAL Colour LCD Monitor Model Name UT32MH70U UT32MH70E UT37MX70U UT37MX70E UT42MX70U UT42MX70E USER S MANUAL MANUEL UTILISATEUR BEDIENUNGSANLEITUNG MANUAL DEL USUARIO MANUALE D USO BRUKSANVISNING BRUKERHÅNDBOK KÄYTTÖOPAS BRUGERVEJLEDNING GEBRUIKSAANWIJZING UŽIVATELSKÁ P ÍRU KA PODR CZNIK U YTKOWNIKA FELHASZNÁLÓI KÉZIKÖNYV Model UT32MH70U is depicted. READ THE ENCLOSED INSTRUCTIONS CAREFULLY. KEEP THIS USER S MANUAL FOR FUTURE REFERENCE. Record the serial number of your monitor for future reference. SERIAL NO. This serial number is located on the back of the monitor. Ver. 1

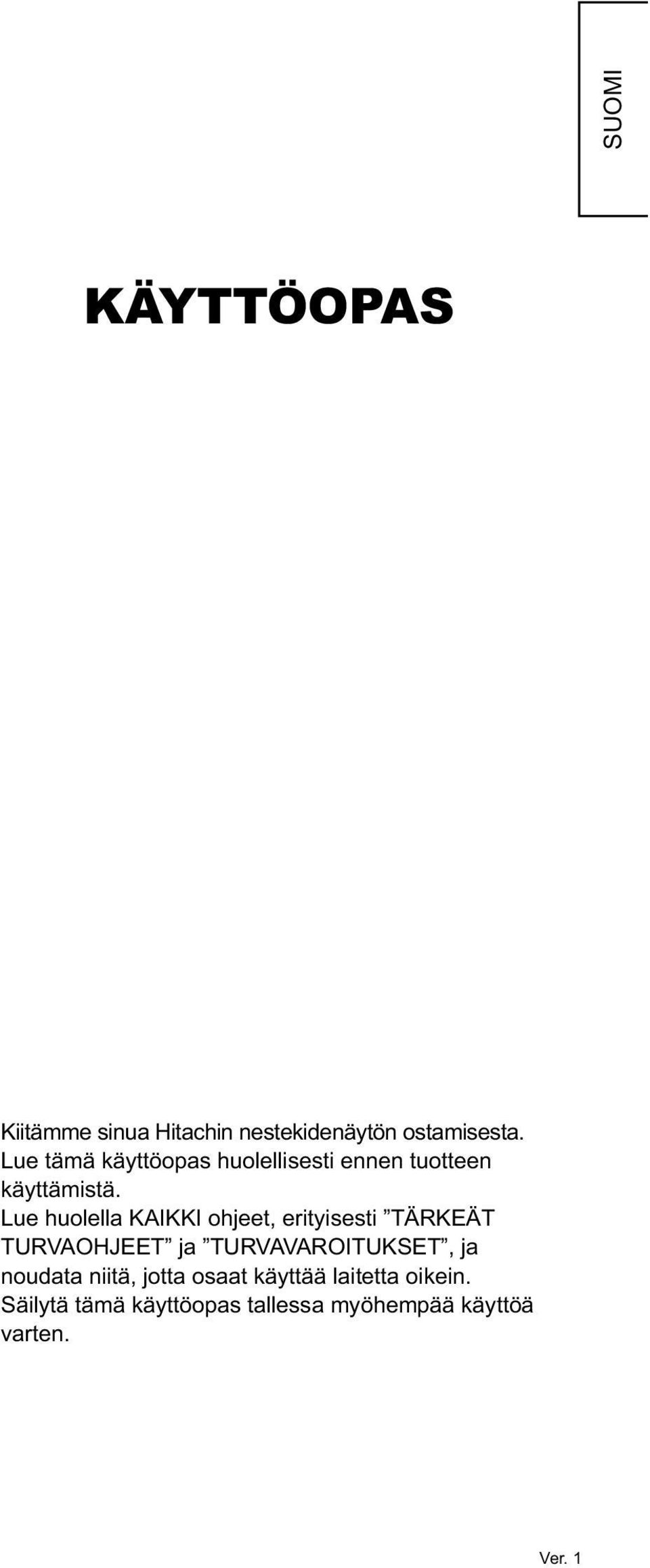

2 SUOMI KÄYTTÖOPAS Kiitämme sinua Hitachin nestekidenäytön ostamisesta. Lue tämä käyttöopas huolellisesti ennen tuotteen käyttämistä. Lue huolella KAIKKI ohjeet, erityisesti TÄRKEÄT TURVAOHJEET ja TURVAVAROITUKSET, ja noudata niitä, jotta osaat käyttää laitetta oikein. Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten. Ver. 1

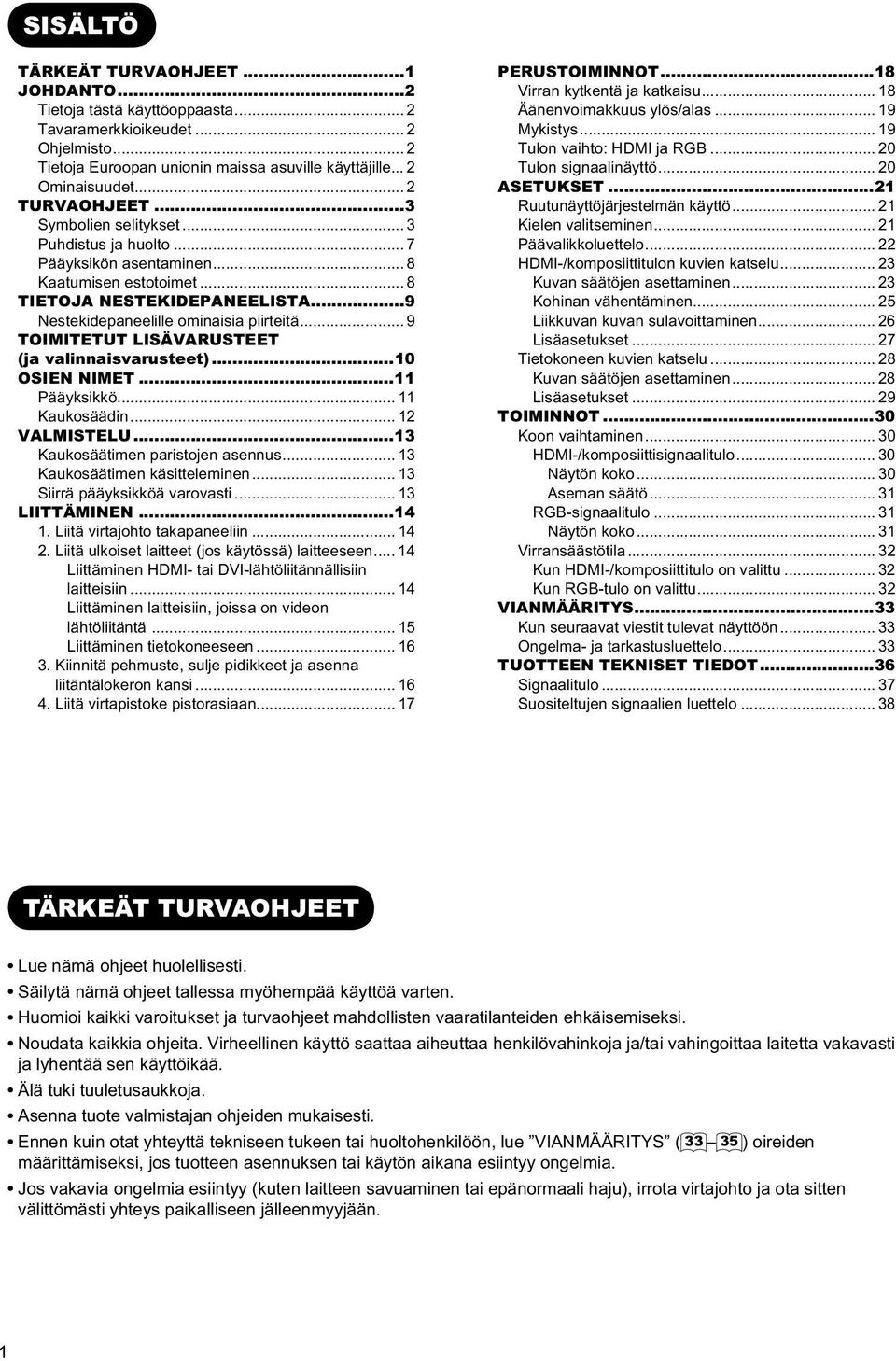

3 SISÄLTÖ TÄRKEÄT TURVAOHJEET...1 JOHDANTO...2 Tietoja tästä käyttöoppaasta... 2 Tavaramerkkioikeudet... 2 Ohjelmisto... 2 Tietoja Euroopan unionin maissa asuville käyttäjille... 2 Ominaisuudet... 2 TURVAOHJEET...3 Symbolien selitykset... 3 Puhdistus ja huolto... 7 Pääyksikön asentaminen... 8 Kaatumisen estotoimet... 8 TIETOJA NESTEKIDEPANEELISTA...9 Nestekidepaneelille ominaisia piirteitä... 9 TOIMITETUT LISÄVARUSTEET (ja valinnaisvarusteet)...10 OSIEN NIMET...11 Pääyksikkö Kaukosäädin VALMISTELU...13 Kaukosäätimen paristojen asennus Kaukosäätimen käsitteleminen Siirrä pääyksikköä varovasti LIITTÄMINEN Liitä virtajohto takapaneeliin Liitä ulkoiset laitteet (jos käytössä) laitteeseen Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin Liittäminen laitteisiin, joissa on videon lähtöliitäntä Liittäminen tietokoneeseen Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi Liitä virtapistoke pistorasiaan PERUSTOIMINNOT...18 Virran kytkentä ja katkaisu Äänenvoimakkuus ylös/alas Mykistys Tulon vaihto: HDMI ja RGB Tulon signaalinäyttö ASETUKSET...21 Ruutunäyttöjärjestelmän käyttö Kielen valitseminen Päävalikkoluettelo HDMI-/komposiittitulon kuvien katselu Kuvan säätöjen asettaminen Kohinan vähentäminen Liikkuvan kuvan sulavoittaminen Lisäasetukset Tietokoneen kuvien katselu Kuvan säätöjen asettaminen Lisäasetukset TOIMINNOT...30 Koon vaihtaminen HDMI-/komposiittisignaalitulo Näytön koko Aseman säätö RGB-signaalitulo Näytön koko Virransäästötila Kun HDMI-/komposiittitulo on valittu Kun RGB-tulo on valittu VIANMÄÄRITYS...33 Kun seuraavat viestit tulevat näyttöön Ongelma- ja tarkastusluettelo TUOTTEEN TEKNISET TIEDOT...36 Signaalitulo Suositeltujen signaalien luettelo TÄRKEÄT TURVAOHJEET Lue nämä ohjeet huolellisesti. Säilytä nämä ohjeet tallessa myöhempää käyttöä varten. Huomioi kaikki varoitukset ja turvaohjeet mahdollisten vaaratilanteiden ehkäisemiseksi. Noudata kaikkia ohjeita. Virheellinen käyttö saattaa aiheuttaa henkilövahinkoja ja/tai vahingoittaa laitetta vakavasti ja lyhentää sen käyttöikää. Älä tuki tuuletusaukkoja. Asenna tuote valmistajan ohjeiden mukaisesti. Ennen kuin otat yhteyttä tekniseen tukeen tai huoltohenkilöön, lue VIANMÄÄRITYS ( ) oireiden määrittämiseksi, jos tuotteen asennuksen tai käytön aikana esiintyy ongelmia. Jos vakavia ongelmia esiintyy (kuten laitteen savuaminen tai epänormaali haju), irrota virtajohto ja ota sitten välittömästi yhteys paikalliseen jälleenmyyjään. 1

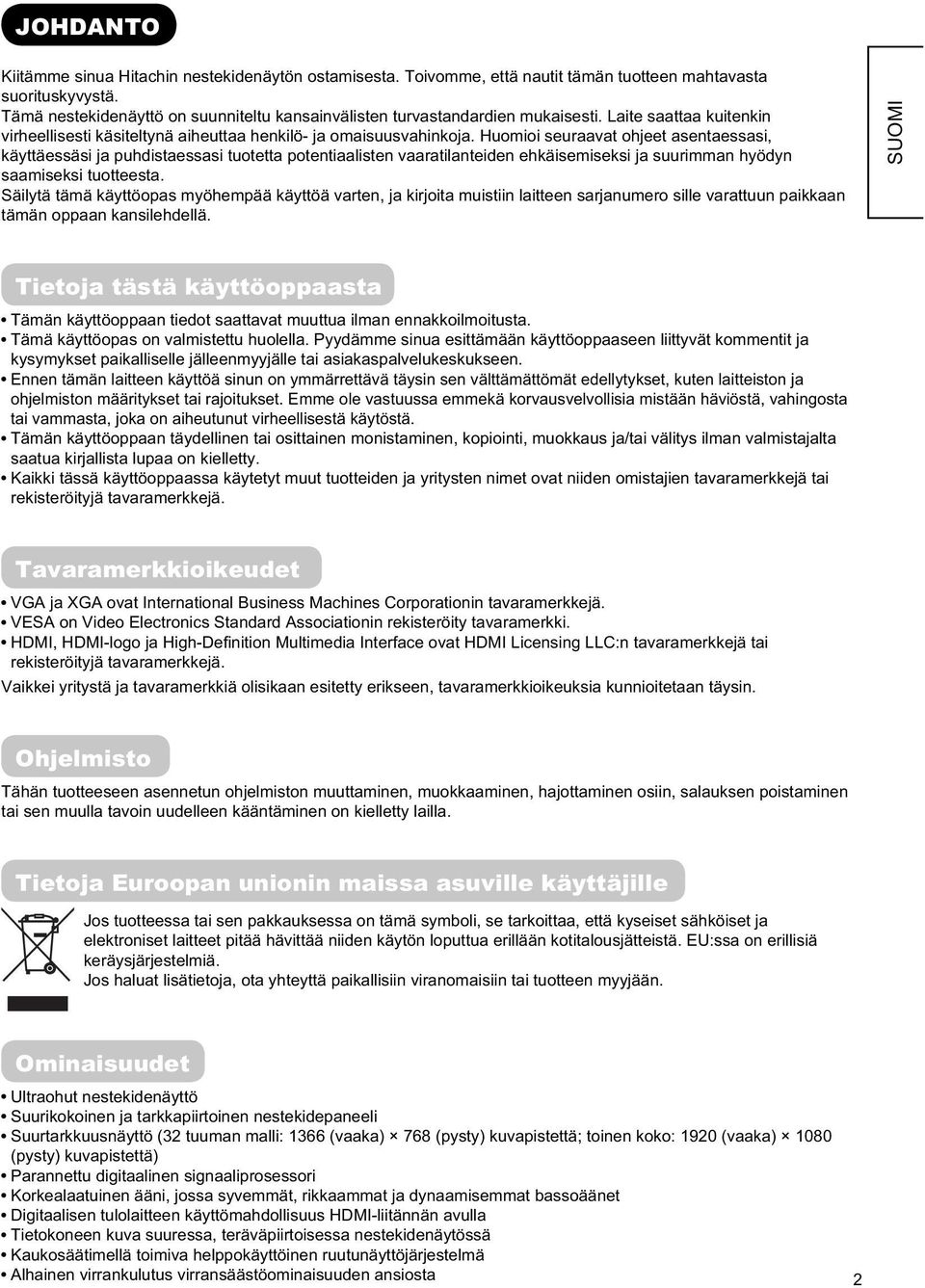

4 JOHDANTO Kiitämme sinua Hitachin nestekidenäytön ostamisesta. Toivomme, että nautit tämän tuotteen mahtavasta suorituskyvystä. Tämä nestekidenäyttö on suunniteltu kansainvälisten turvastandardien mukaisesti. Laite saattaa kuitenkin virheellisesti käsiteltynä aiheuttaa henkilö- ja omaisuusvahinkoja. Huomioi seuraavat ohjeet asentaessasi, käyttäessäsi ja puhdistaessasi tuotetta potentiaalisten vaaratilanteiden ehkäisemiseksi ja suurimman hyödyn saamiseksi tuotteesta. Säilytä tämä käyttöopas myöhempää käyttöä varten, ja kirjoita muistiin laitteen sarjanumero sille varattuun paikkaan tämän oppaan kansilehdellä. SUOMI Tietoja tästä käyttöoppaasta Tämän käyttöoppaan tiedot saattavat muuttua ilman ennakkoilmoitusta. Tämä käyttöopas on valmistettu huolella. Pyydämme sinua esittämään käyttöoppaaseen liittyvät kommentit ja kysymykset paikalliselle jälleenmyyjälle tai asiakaspalvelukeskukseen. Ennen tämän laitteen käyttöä sinun on ymmärrettävä täysin sen välttämättömät edellytykset, kuten laitteiston ja ohjelmiston määritykset tai rajoitukset. Emme ole vastuussa emmekä korvausvelvollisia mistään häviöstä, vahingosta tai vammasta, joka on aiheutunut virheellisestä käytöstä. Tämän käyttöoppaan täydellinen tai osittainen monistaminen, kopiointi, muokkaus ja/tai välitys ilman valmistajalta saatua kirjallista lupaa on kielletty. Kaikki tässä käyttöoppaassa käytetyt muut tuotteiden ja yritysten nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tavaramerkkioikeudet VGA ja XGA ovat International Business Machines Corporationin tavaramerkkejä. VESA on Video Electronics Standard Associationin rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Vaikkei yritystä ja tavaramerkkiä olisikaan esitetty erikseen, tavaramerkkioikeuksia kunnioitetaan täysin. Ohjelmisto Tähän tuotteeseen asennetun ohjelmiston muuttaminen, muokkaaminen, hajottaminen osiin, salauksen poistaminen tai sen muulla tavoin uudelleen kääntäminen on kielletty lailla. Tietoja Euroopan unionin maissa asuville käyttäjille Jos tuotteessa tai sen pakkauksessa on tämä symboli, se tarkoittaa, että kyseiset sähköiset ja elektroniset laitteet pitää hävittää niiden käytön loputtua erillään kotitalousjätteistä. EU:ssa on erillisiä keräysjärjestelmiä. Jos haluat lisätietoja, ota yhteyttä paikallisiin viranomaisiin tai tuotteen myyjään. Ominaisuudet Ultraohut nestekidenäyttö Suurikokoinen ja tarkkapiirtoinen nestekidepaneeli Suurtarkkuusnäyttö (32 tuuman malli: 1366 (vaaka) 768 (pysty) kuvapistettä; toinen koko: 1920 (vaaka) 1080 (pysty) kuvapistettä) Parannettu digitaalinen signaaliprosessori Korkealaatuinen ääni, jossa syvemmät, rikkaammat ja dynaamisemmat bassoäänet Digitaalisen tulolaitteen käyttömahdollisuus HDMI-liitännän avulla Tietokoneen kuva suuressa, teräväpiirtoisessa nestekidenäytössä Kaukosäätimellä toimiva helppokäyttöinen ruutunäyttöjärjestelmä Alhainen virrankulutus virransäästöominaisuuden ansiosta 2

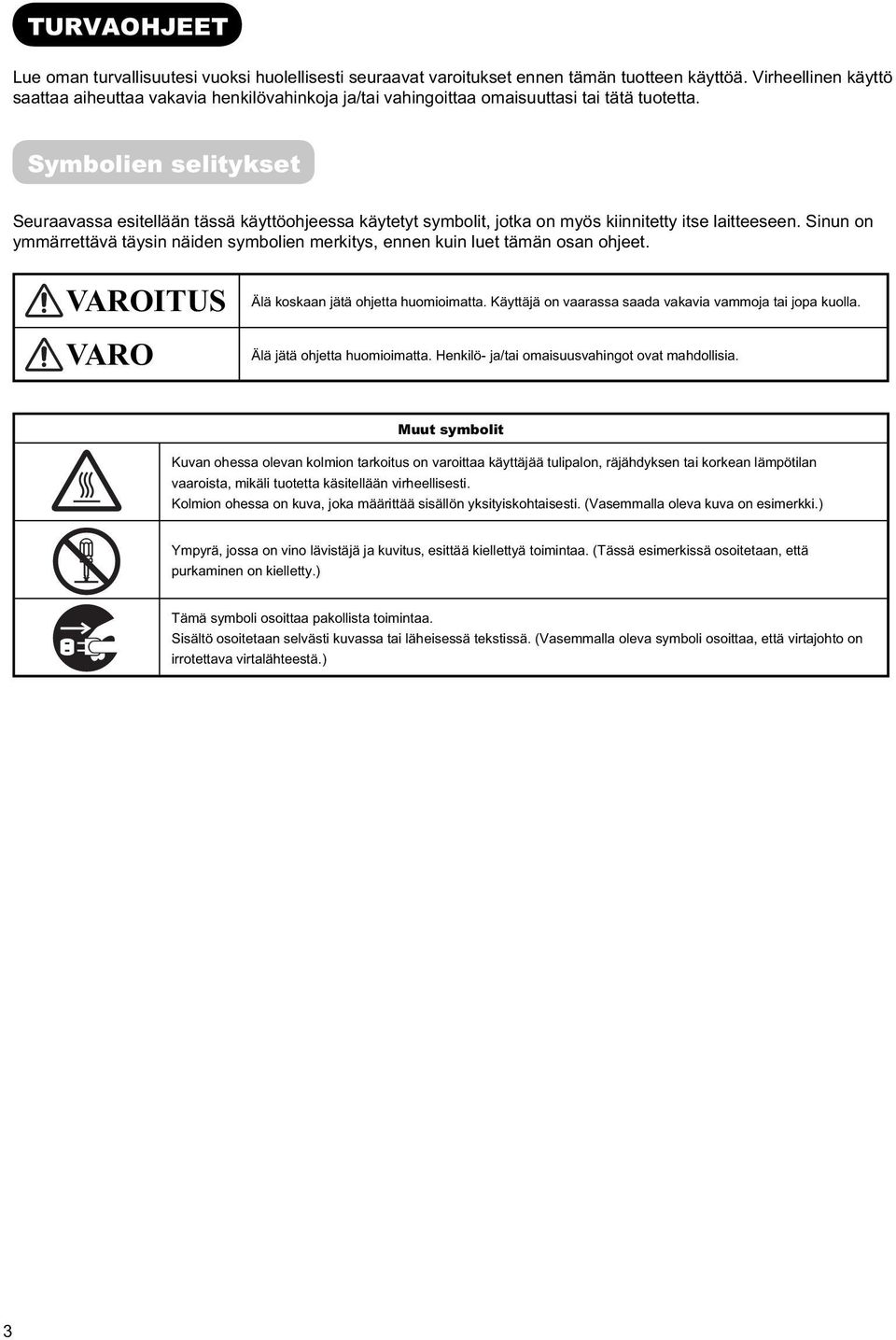

5 TURVAOHJEET Lue oman turvallisuutesi vuoksi huolellisesti seuraavat varoitukset ennen tämän tuotteen käyttöä. Virheellinen käyttö saattaa aiheuttaa vakavia henkilövahinkoja ja/tai vahingoittaa omaisuuttasi tai tätä tuotetta. Symbolien selitykset Seuraavassa esitellään tässä käyttöohjeessa käytetyt symbolit, jotka on myös kiinnitetty itse laitteeseen. Sinun on ymmärrettävä täysin näiden symbolien merkitys, ennen kuin luet tämän osan ohjeet. VAROITUS VARO Älä koskaan jätä ohjetta huomioimatta. Käyttäjä on vaarassa saada vakavia vammoja tai jopa kuolla. Älä jätä ohjetta huomioimatta. Henkilö- ja/tai omaisuusvahingot ovat mahdollisia. Muut symbolit Kuvan ohessa olevan kolmion tarkoitus on varoittaa käyttäjää tulipalon, räjähdyksen tai korkean lämpötilan vaaroista, mikäli tuotetta käsitellään virheellisesti. Kolmion ohessa on kuva, joka määrittää sisällön yksityiskohtaisesti. (Vasemmalla oleva kuva on esimerkki.) Ympyrä, jossa on vino lävistäjä ja kuvitus, esittää kiellettyä toimintaa. (Tässä esimerkissä osoitetaan, että purkaminen on kielletty.) Tämä symboli osoittaa pakollista toimintaa. Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva symboli osoittaa, että virtajohto on irrotettava virtalähteestä.) 3

6 TURVAOHJEET (jatkuu) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara SUOMI Irrota virtapistoke välittömästi vakavan ongelman sattuessa. Vakavia ongelmia ovat mm.: tuotteesta lähtevä savu, epänormaali haju tai ääni ei kuvaa, ei ääntä tai vääristynyt kuva näytössä laitteen sisään on päässyt vieraita aineita (kuten vettä tai metalliesineitä) Älä jatka tuotteen käyttöä näissä epänormaaleissa olosuhteissa. Irrota virtajohto ja ota välittömästi yhteys jälleenmyyjään. Oman turvallisuutesi vuoksi älä koskaan yritä korjata tuotetta itse. Irrota sähköpistoke pistorasiasta. Älä päästä laitteeseen nesteitä tai vieraita aineita (kuten metalliesineitä tai tulenarkaa ainetta). Jos näin tapahtuu, irrota virtajohto ja ota välittömästi yhteys jälleenmyyjään. Ole erityisen varovainen, jos laitteen lähellä on lapsia. Älä poista suojakansia tai muuntele tuotetta. Laite sisältää suurjänniteosia. Suojakansien poistaminen altistaa suurjännitteelle, sähköiskulle ja muille vaaroille. Jos laite tarvitsee huoltoa, kuten tarkastusta, säätöjä tai korjausta, ota yhteys paikalliseen jälleenmyyjään. Ei saa purkaa. Asenna laite järkevään paikkaan, jossa se ei altista ketään vaaralle tai loukkaantumiselle. Laitteen kulman tönäisy saattaa aiheuttaa loukkaantumisen. Älä aseta laitteen päälle mitään esineitä. Tällaisia esineitä ovat mm.: nestettä sisältävät astiat (maljakko, akvaario, kukkaruukku, kosmetiikka tai nestemäinen lääke). Laitteen sisälle päässyt vesi tai neste saattaa aiheuttaa oikosulun, josta voi olla seurauksena tulipalo tai sähköisku. Jos näin tapahtuu, irrota virtajohto ja ota välittömästi yhteys jälleenmyyjään. Älä aseta laitteen päälle mitään painavaa. Älä kiipeä laitteen päälle tai roiku siitä. Älä päästä lemmikkieläimiä laitteen päälle. Älä asenna laitetta sopimattomaan paikkaan. Tämä saattaa aiheuttaa laitteen toimintahäiriön tai jopa sähköiskun vaaran. Vältettävä on kosteita tiloja (kuten pesuhuoneet, suihkuhuoneet tai ikkunoiden vieret) sekä ulkotiloja vesi- ja lumisateen ja muiden ankarien olosuhteiden vuoksi. Älä asenna laitetta myöskään sellaiseen paikkaan, jossa se voi altistua kuumien lähteiden höyryille. 4

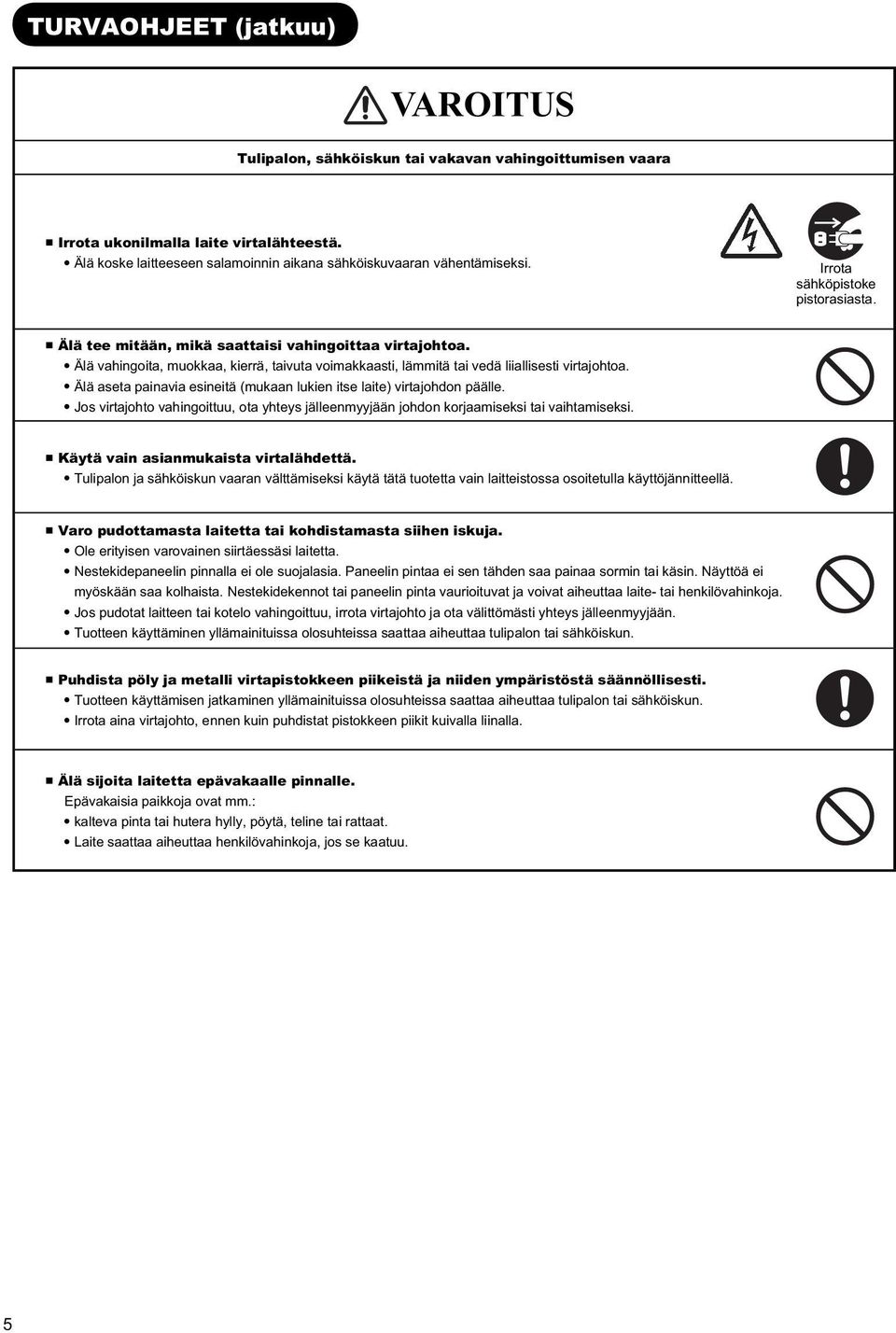

7 TURVAOHJEET (jatkuu) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara Irrota ukonilmalla laite virtalähteestä. Älä koske laitteeseen salamoinnin aikana sähköiskuvaaran vähentämiseksi. Irrota sähköpistoke pistorasiasta. Älä tee mitään, mikä saattaisi vahingoittaa virtajohtoa. Älä vahingoita, muokkaa, kierrä, taivuta voimakkaasti, lämmitä tai vedä liiallisesti virtajohtoa. Älä aseta painavia esineitä (mukaan lukien itse laite) virtajohdon päälle. Jos virtajohto vahingoittuu, ota yhteys jälleenmyyjään johdon korjaamiseksi tai vaihtamiseksi. Käytä vain asianmukaista virtalähdettä. Tulipalon ja sähköiskun vaaran välttämiseksi käytä tätä tuotetta vain laitteistossa osoitetulla käyttöjännitteellä. Varo pudottamasta laitetta tai kohdistamasta siihen iskuja. Ole erityisen varovainen siirtäessäsi laitetta. Nestekidepaneelin pinnalla ei ole suojalasia. Paneelin pintaa ei sen tähden saa painaa sormin tai käsin. Näyttöä ei myöskään saa kolhaista. Nestekidekennot tai paneelin pinta vaurioituvat ja voivat aiheuttaa laite- tai henkilövahinkoja. Jos pudotat laitteen tai kotelo vahingoittuu, irrota virtajohto ja ota välittömästi yhteys jälleenmyyjään. Tuotteen käyttäminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Puhdista pöly ja metalli virtapistokkeen piikeistä ja niiden ympäristöstä säännöllisesti. Tuotteen käyttämisen jatkaminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Irrota aina virtajohto, ennen kuin puhdistat pistokkeen piikit kuivalla liinalla. Älä sijoita laitetta epävakaalle pinnalle. Epävakaisia paikkoja ovat mm.: kalteva pinta tai hutera hylly, pöytä, teline tai rattaat. Laite saattaa aiheuttaa henkilövahinkoja, jos se kaatuu. 5

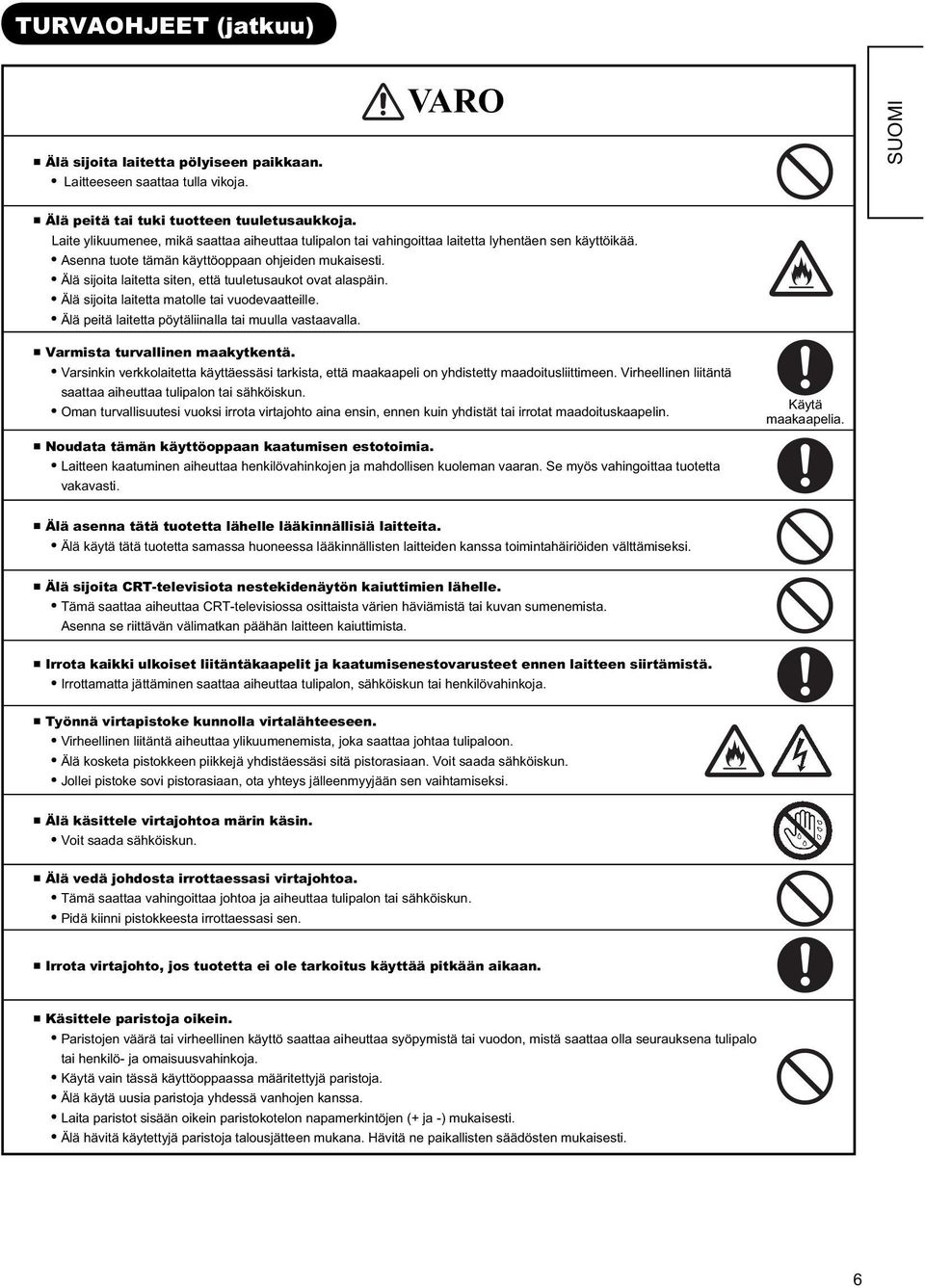

8 TURVAOHJEET (jatkuu) Älä sijoita laitetta pölyiseen paikkaan. Laitteeseen saattaa tulla vikoja. VARO SUOMI Älä peitä tai tuki tuotteen tuuletusaukkoja. Laite ylikuumenee, mikä saattaa aiheuttaa tulipalon tai vahingoittaa laitetta lyhentäen sen käyttöikää. Asenna tuote tämän käyttöoppaan ohjeiden mukaisesti. Älä sijoita laitetta siten, että tuuletusaukot ovat alaspäin. Älä sijoita laitetta matolle tai vuodevaatteille. Älä peitä laitetta pöytäliinalla tai muulla vastaavalla. Varmista turvallinen maakytkentä. Varsinkin verkkolaitetta käyttäessäsi tarkista, että maakaapeli on yhdistetty maadoitusliittimeen. Virheellinen liitäntä saattaa aiheuttaa tulipalon tai sähköiskun. Oman turvallisuutesi vuoksi irrota virtajohto aina ensin, ennen kuin yhdistät tai irrotat maadoituskaapelin. Käytä maakaapelia. Noudata tämän käyttöoppaan kaatumisen estotoimia. Laitteen kaatuminen aiheuttaa henkilövahinkojen ja mahdollisen kuoleman vaaran. Se myös vahingoittaa tuotetta vakavasti. Älä asenna tätä tuotetta lähelle lääkinnällisiä laitteita. Älä käytä tätä tuotetta samassa huoneessa lääkinnällisten laitteiden kanssa toimintahäiriöiden välttämiseksi. Älä sijoita CRT-televisiota nestekidenäytön kaiuttimien lähelle. Tämä saattaa aiheuttaa CRT-televisiossa osittaista värien häviämistä tai kuvan sumenemista. Asenna se riittävän välimatkan päähän laitteen kaiuttimista. Irrota kaikki ulkoiset liitäntäkaapelit ja kaatumisenestovarusteet ennen laitteen siirtämistä. Irrottamatta jättäminen saattaa aiheuttaa tulipalon, sähköiskun tai henkilövahinkoja. Työnnä virtapistoke kunnolla virtalähteeseen. Virheellinen liitäntä aiheuttaa ylikuumenemista, joka saattaa johtaa tulipaloon. Älä kosketa pistokkeen piikkejä yhdistäessäsi sitä pistorasiaan. Voit saada sähköiskun. Jollei pistoke sovi pistorasiaan, ota yhteys jälleenmyyjään sen vaihtamiseksi. Älä käsittele virtajohtoa märin käsin. Voit saada sähköiskun. Älä vedä johdosta irrottaessasi virtajohtoa. Tämä saattaa vahingoittaa johtoa ja aiheuttaa tulipalon tai sähköiskun. Pidä kiinni pistokkeesta irrottaessasi sen. Irrota virtajohto, jos tuotetta ei ole tarkoitus käyttää pitkään aikaan. Käsittele paristoja oikein. Paristojen väärä tai virheellinen käyttö saattaa aiheuttaa syöpymistä tai vuodon, mistä saattaa olla seurauksena tulipalo tai henkilö- ja omaisuusvahinkoja. Käytä vain tässä käyttöoppaassa määritettyjä paristoja. Älä käytä uusia paristoja yhdessä vanhojen kanssa. Laita paristot sisään oikein paristokotelon napamerkintöjen (+ ja -) mukaisesti. Älä hävitä käytettyjä paristoja talousjätteen mukana. Hävitä ne paikallisten säädösten mukaisesti. 6

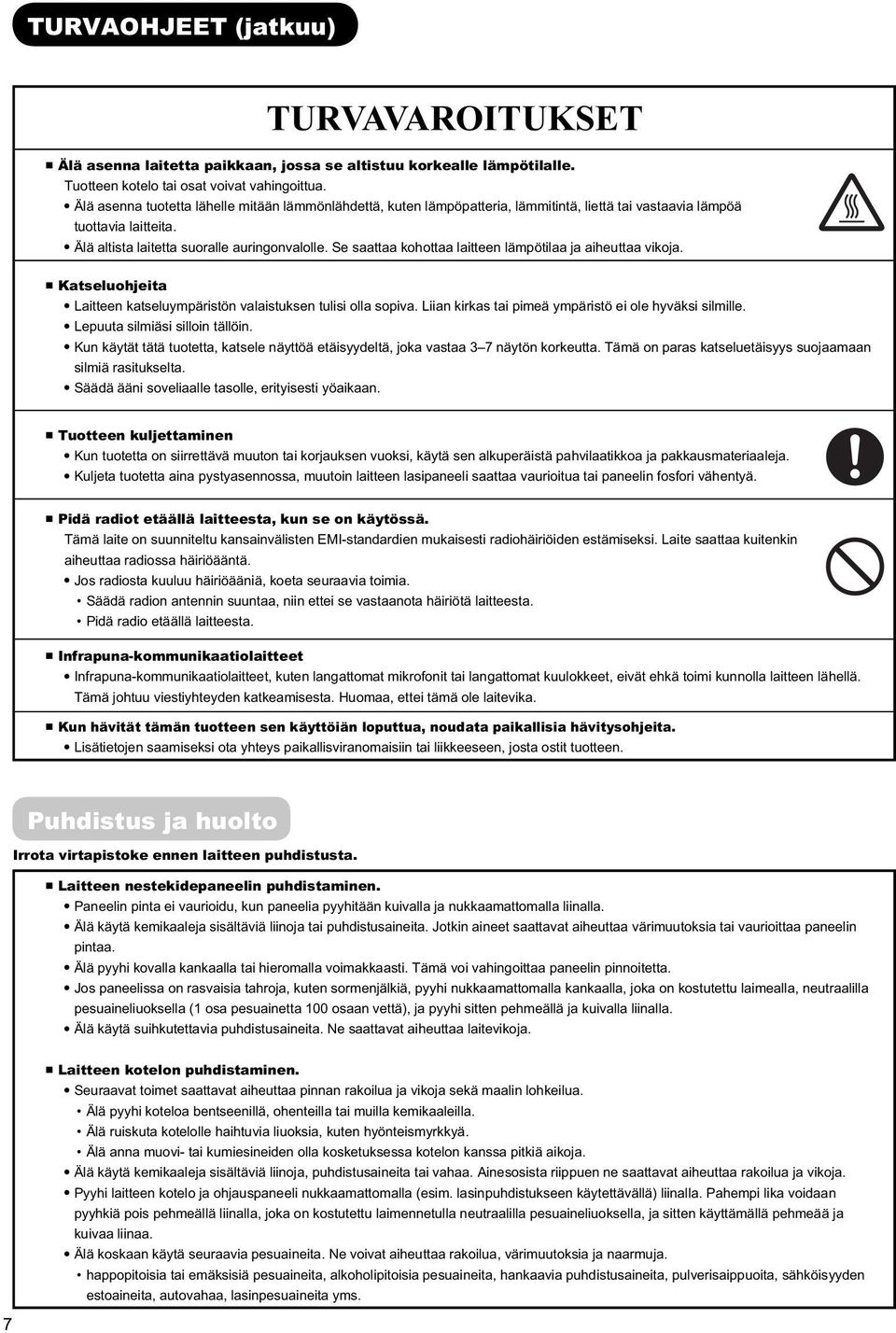

9 TURVAOHJEET (jatkuu) TURVAVAROITUKSET Älä asenna laitetta paikkaan, jossa se altistuu korkealle lämpötilalle. Tuotteen kotelo tai osat voivat vahingoittua. Älä asenna tuotetta lähelle mitään lämmönlähdettä, kuten lämpöpatteria, lämmitintä, liettä tai vastaavia lämpöä tuottavia laitteita. Älä altista laitetta suoralle auringonvalolle. Se saattaa kohottaa laitteen lämpötilaa ja aiheuttaa vikoja. Katseluohjeita Laitteen katseluympäristön valaistuksen tulisi olla sopiva. Liian kirkas tai pimeä ympäristö ei ole hyväksi silmille. Lepuuta silmiäsi silloin tällöin. Kun käytät tätä tuotetta, katsele näyttöä etäisyydeltä, joka vastaa 3 7 näytön korkeutta. Tämä on paras katseluetäisyys suojaamaan silmiä rasitukselta. Säädä ääni soveliaalle tasolle, erityisesti yöaikaan. Tuotteen kuljettaminen Kun tuotetta on siirrettävä muuton tai korjauksen vuoksi, käytä sen alkuperäistä pahvilaatikkoa ja pakkausmateriaaleja. Kuljeta tuotetta aina pystyasennossa, muutoin laitteen lasipaneeli saattaa vaurioitua tai paneelin fosfori vähentyä. Pidä radiot etäällä laitteesta, kun se on käytössä. Tämä laite on suunniteltu kansainvälisten EMI-standardien mukaisesti radiohäiriöiden estämiseksi. Laite saattaa kuitenkin aiheuttaa radiossa häiriöääntä. Jos radiosta kuuluu häiriöääniä, koeta seuraavia toimia. Säädä radion antennin suuntaa, niin ettei se vastaanota häiriötä laitteesta. Pidä radio etäällä laitteesta. Infrapuna-kommunikaatiolaitteet Infrapuna-kommunikaatiolaitteet, kuten langattomat mikrofonit tai langattomat kuulokkeet, eivät ehkä toimi kunnolla laitteen lähellä. Tämä johtuu viestiyhteyden katkeamisesta. Huomaa, ettei tämä ole laitevika. Kun hävität tämän tuotteen sen käyttöiän loputtua, noudata paikallisia hävitysohjeita. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. Puhdistus ja huolto Irrota virtapistoke ennen laitteen puhdistusta. Laitteen nestekidepaneelin puhdistaminen. Paneelin pinta ei vaurioidu, kun paneelia pyyhitään kuivalla ja nukkaamattomalla liinalla. Älä käytä kemikaaleja sisältäviä liinoja tai puhdistusaineita. Jotkin aineet saattavat aiheuttaa värimuutoksia tai vaurioittaa paneelin pintaa. Älä pyyhi kovalla kankaalla tai hieromalla voimakkaasti. Tämä voi vahingoittaa paneelin pinnoitetta. Jos paneelissa on rasvaisia tahroja, kuten sormenjälkiä, pyyhi nukkaamattomalla kankaalla, joka on kostutettu laimealla, neutraalilla pesuaineliuoksella (1 osa pesuainetta 100 osaan vettä), ja pyyhi sitten pehmeällä ja kuivalla liinalla. Älä käytä suihkutettavia puhdistusaineita. Ne saattavat aiheuttaa laitevikoja. Laitteen kotelon puhdistaminen. Seuraavat toimet saattavat aiheuttaa pinnan rakoilua ja vikoja sekä maalin lohkeilua. Älä pyyhi koteloa bentseenillä, ohenteilla tai muilla kemikaaleilla. Älä ruiskuta kotelolle haihtuvia liuoksia, kuten hyönteismyrkkyä. Älä anna muovi- tai kumiesineiden olla kosketuksessa kotelon kanssa pitkiä aikoja. Älä käytä kemikaaleja sisältäviä liinoja, puhdistusaineita tai vahaa. Ainesosista riippuen ne saattavat aiheuttaa rakoilua ja vikoja. Pyyhi laitteen kotelo ja ohjauspaneeli nukkaamattomalla (esim. lasinpuhdistukseen käytettävällä) liinalla. Pahempi lika voidaan pyyhkiä pois pehmeällä liinalla, joka on kostutettu laimennetulla neutraalilla pesuaineliuoksella, ja sitten käyttämällä pehmeää ja kuivaa liinaa. Älä koskaan käytä seuraavia pesuaineita. Ne voivat aiheuttaa rakoilua, värimuutoksia ja naarmuja. happopitoisia tai emäksisiä pesuaineita, alkoholipitoisia pesuaineita, hankaavia puhdistusaineita, pulverisaippuoita, sähköisyyden estoaineita, autovahaa, lasinpesuaineita yms. 7

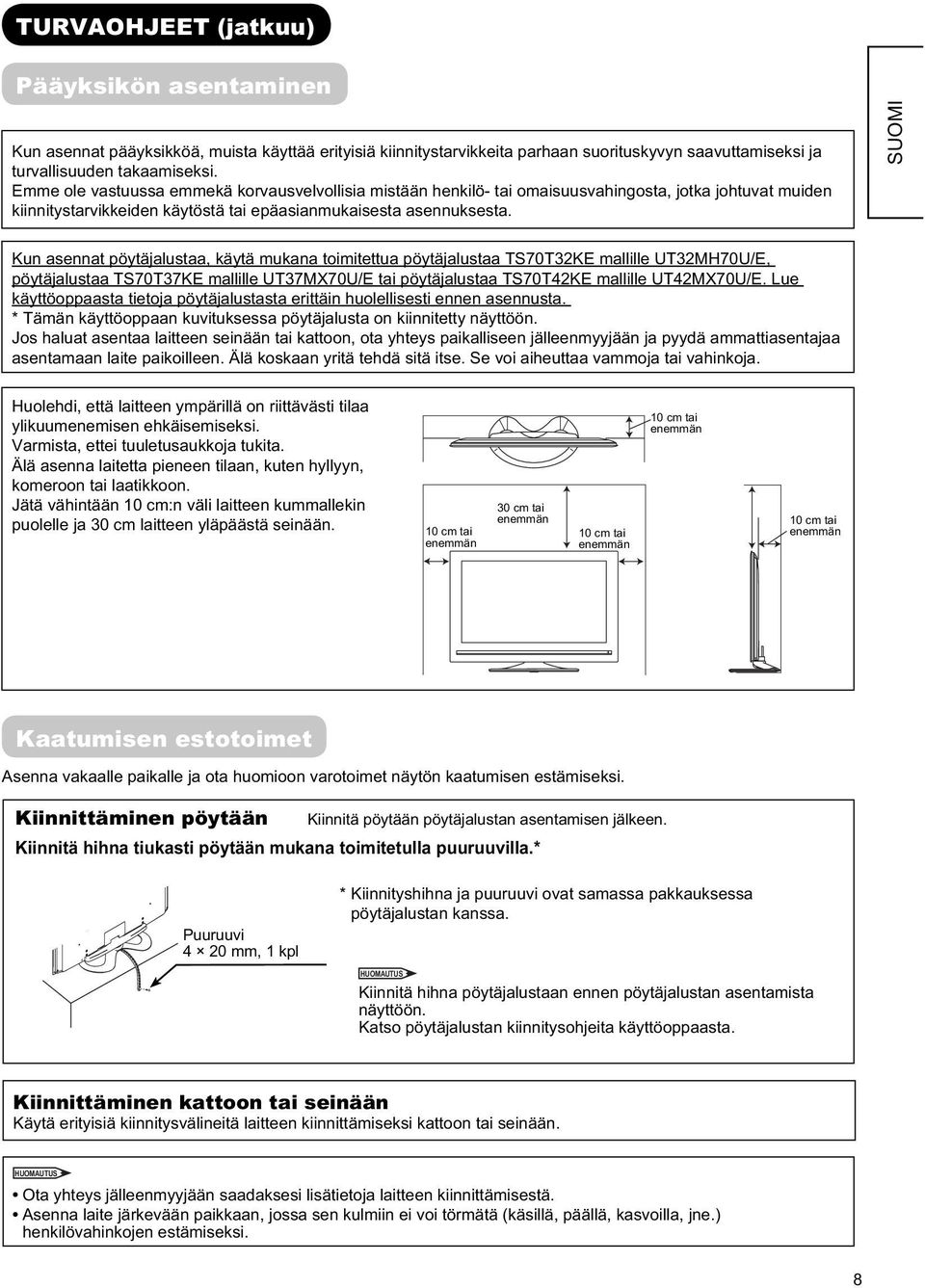

10 TURVAOHJEET (jatkuu) Pääyksikön asentaminen Kun asennat pääyksikköä, muista käyttää erityisiä kiinnitystarvikkeita parhaan suorituskyvyn saavuttamiseksi ja turvallisuuden takaamiseksi. Emme ole vastuussa emmekä korvausvelvollisia mistään henkilö- tai omaisuusvahingosta, jotka johtuvat muiden kiinnitystarvikkeiden käytöstä tai epäasianmukaisesta asennuksesta. SUOMI Kun asennat pöytäjalustaa, käytä mukana toimitettua pöytäjalustaa TS70T32KE mallille UT32MH70U/E, pöytäjalustaa TS70T37KE mallille UT37MX70U/E tai pöytäjalustaa TS70T42KE mallille UT42MX70U/E. Lue käyttöoppaasta tietoja pöytäjalustasta erittäin huolellisesti ennen asennusta. * Tämän käyttöoppaan kuvituksessa pöytäjalusta on kiinnitetty näyttöön. Jos haluat asentaa laitteen seinään tai kattoon, ota yhteys paikalliseen jälleenmyyjään ja pyydä ammattiasentajaa asentamaan laite paikoilleen. Älä koskaan yritä tehdä sitä itse. Se voi aiheuttaa vammoja tai vahinkoja. Huolehdi, että laitteen ympärillä on riittävästi tilaa ylikuumenemisen ehkäisemiseksi. Varmista, ettei tuuletusaukkoja tukita. Älä asenna laitetta pieneen tilaan, kuten hyllyyn, komeroon tai laatikkoon. Jätä vähintään 10 cm:n väli laitteen kummallekin puolelle ja 30 cm laitteen yläpäästä seinään. 10 cm tai enemmän 30 cm tai enemmän 10 cm tai enemmän 10 cm tai enemmän 10 cm tai enemmän Kaatumisen estotoimet Asenna vakaalle paikalle ja ota huomioon varotoimet näytön kaatumisen estämiseksi. Kiinnittäminen pöytään Kiinnitä pöytään pöytäjalustan asentamisen jälkeen. Kiinnitä hihna tiukasti pöytään mukana toimitetulla puuruuvilla.* Puuruuvi 4 20 mm, 1 kpl * Kiinnityshihna ja puuruuvi ovat samassa pakkauksessa pöytäjalustan kanssa. HUOMAUTUS Kiinnitä hihna pöytäjalustaan ennen pöytäjalustan asentamista näyttöön. Katso pöytäjalustan kiinnitysohjeita käyttöoppaasta. Kiinnittäminen kattoon tai seinään Käytä erityisiä kiinnitysvälineitä laitteen kiinnittämiseksi kattoon tai seinään. HUOMAUTUS Ota yhteys jälleenmyyjään saadaksesi lisätietoja laitteen kiinnittämisestä. Asenna laite järkevään paikkaan, jossa sen kulmiin ei voi törmätä (käsillä, päällä, kasvoilla, jne.) henkilövahinkojen estämiseksi. 8

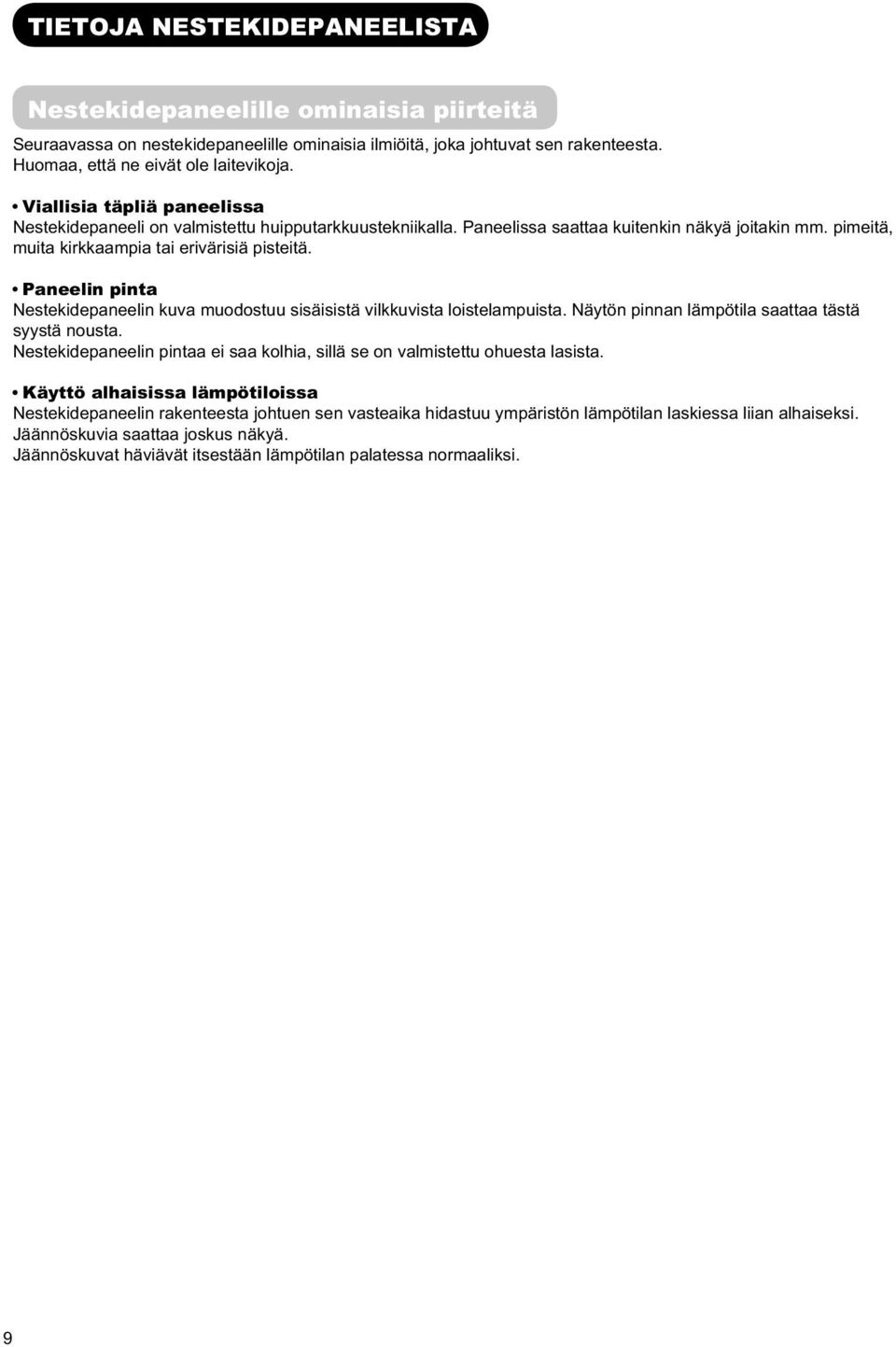

11 TIETOJA NESTEKIDEPANEELISTA Nestekidepaneelille ominaisia piirteitä Seuraavassa on nestekidepaneelille ominaisia ilmiöitä, joka johtuvat sen rakenteesta. Huomaa, että ne eivät ole laitevikoja. Viallisia täpliä paneelissa Nestekidepaneeli on valmistettu huipputarkkuustekniikalla. Paneelissa saattaa kuitenkin näkyä joitakin mm. pimeitä, muita kirkkaampia tai erivärisiä pisteitä. Paneelin pinta Nestekidepaneelin kuva muodostuu sisäisistä vilkkuvista loistelampuista. Näytön pinnan lämpötila saattaa tästä syystä nousta. Nestekidepaneelin pintaa ei saa kolhia, sillä se on valmistettu ohuesta lasista. Käyttö alhaisissa lämpötiloissa Nestekidepaneelin rakenteesta johtuen sen vasteaika hidastuu ympäristön lämpötilan laskiessa liian alhaiseksi. Jäännöskuvia saattaa joskus näkyä. Jäännöskuvat häviävät itsestään lämpötilan palatessa normaaliksi. 9

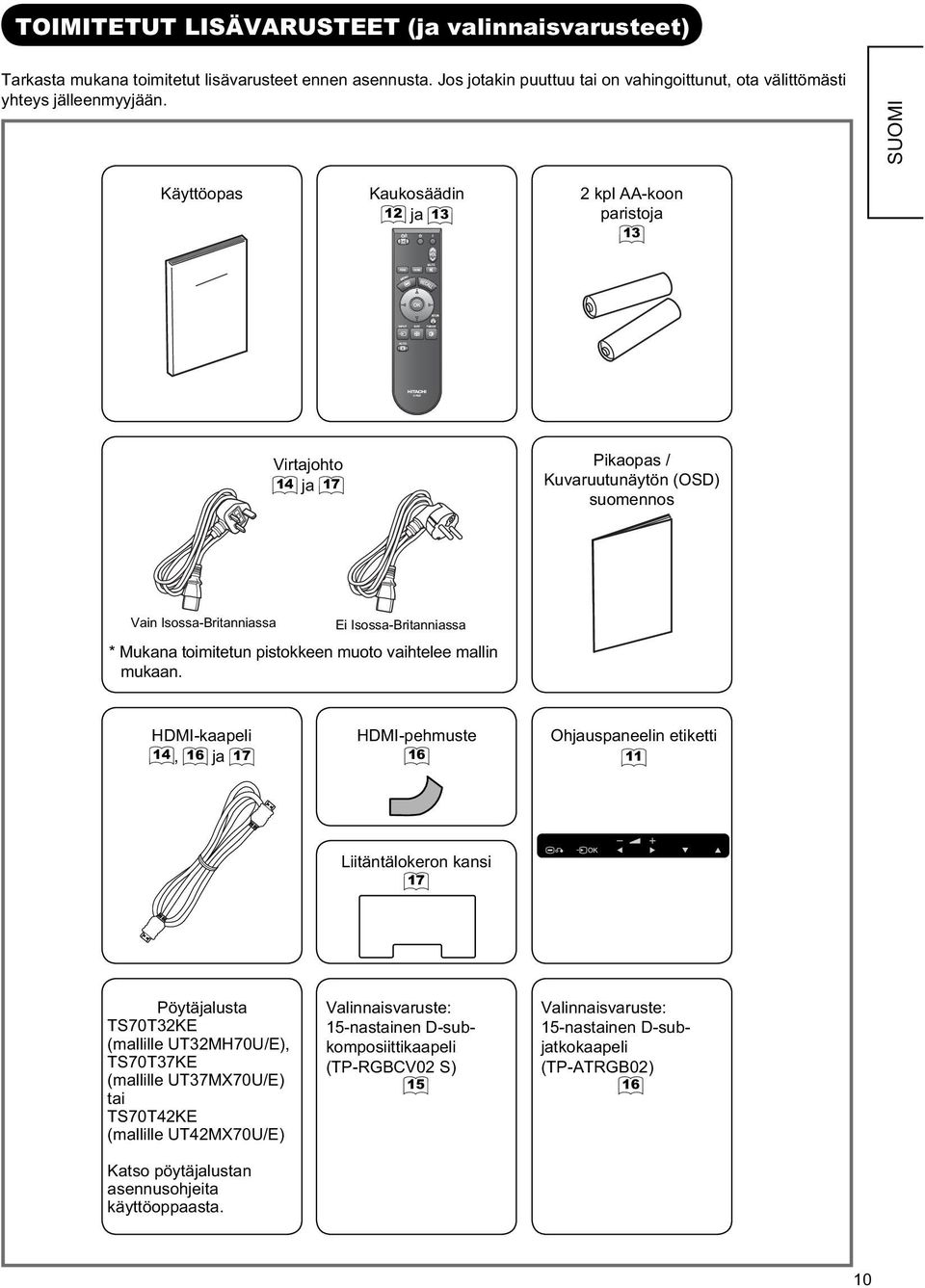

12 TOIMITETUT LISÄVARUSTEET (ja valinnaisvarusteet) Tarkasta mukana toimitetut lisävarusteet ennen asennusta. Jos jotakin puuttuu tai on vahingoittunut, ota välittömästi yhteys jälleenmyyjään. SUOMI Käyttöopas Kaukosäädin 12 ja 13 2 kpl AA-koon paristoja 13 Virtajohto 14 ja 17 Pikaopas / Kuvaruutunäytön (OSD) suomennos Vain Isossa-Britanniassa Ei Isossa-Britanniassa * Mukana toimitetun pistokkeen muoto vaihtelee mallin mukaan. HDMI-kaapeli 14, 16 ja 17 HDMI-pehmuste 16 Ohjauspaneelin etiketti 11 Liitäntälokeron kansi 17 Pöytäjalusta TS70T32KE (mallille UT32MH70U/E), TS70T37KE (mallille UT37MX70U/E) tai TS70T42KE (mallille UT42MX70U/E) Katso pöytäjalustan asennusohjeita käyttöoppaasta. Valinnaisvaruste: 15-nastainen D-subkomposiittikaapeli (TP-RGBCV02 S) 15 Valinnaisvaruste: 15-nastainen D-subjatkokaapeli (TP-ATRGB02) 16 10

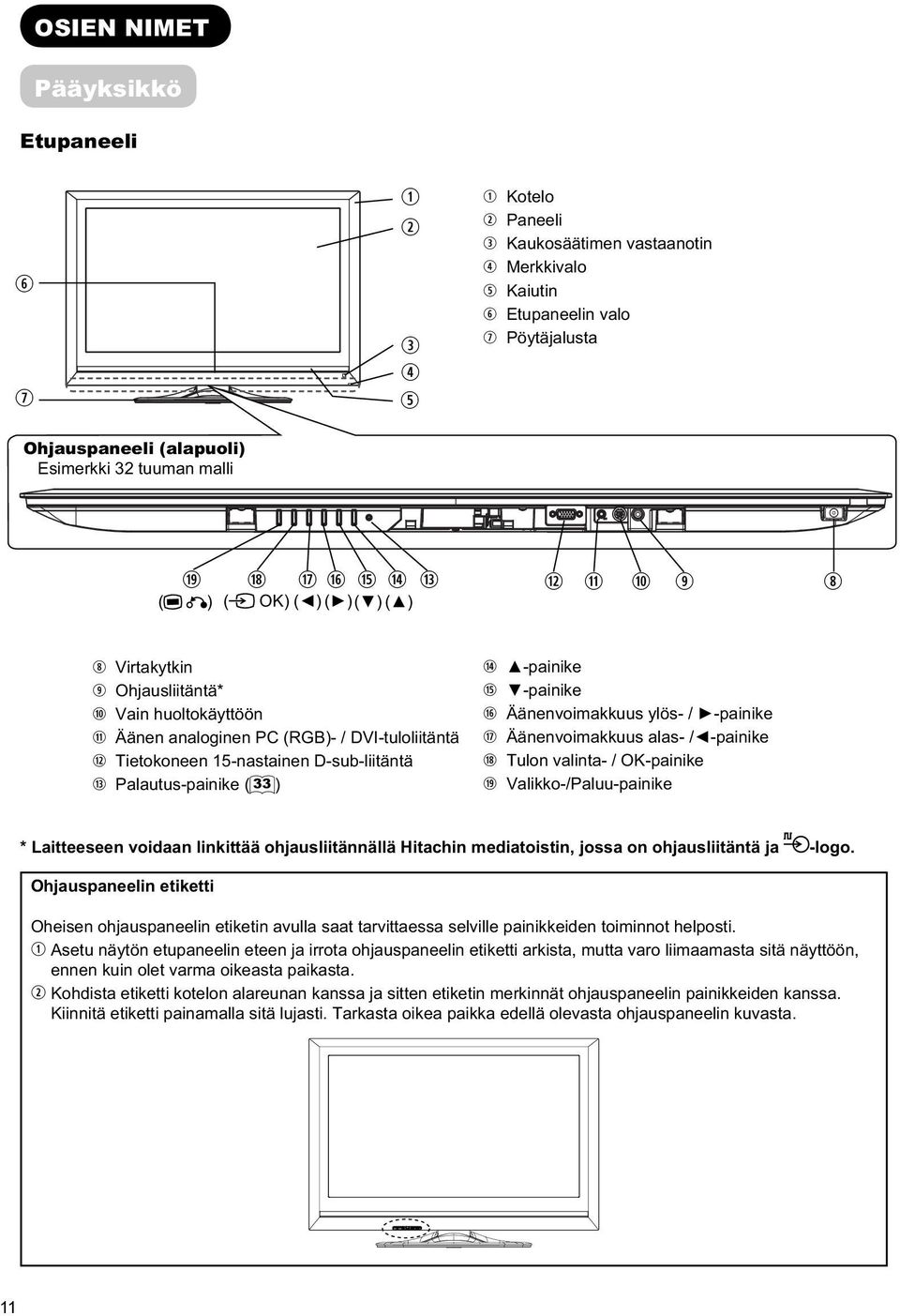

13 OSIEN NIMET Pääyksikkö Etupaneeli y u Ohjauspaneeli (alapuoli) Esimerkki 32 tuuman malli q w e r t q Kotelo w Paneeli e Kaukosäätimen vastaanotin r Merkkivalo t Kaiutin y Etupaneelin valo u Pöytäjalusta ; l k j h g f ( ) ( OK) ( )( )( )( ) d s a o i i Virtakytkin o Ohjausliitäntä* a Vain huoltokäyttöön s Äänen analoginen PC (RGB)- / DVI-tuloliitäntä d Tietokoneen 15-nastainen D-sub-liitäntä f Palautus-painike ( 33 ) g -painike h -painike j Äänenvoimakkuus ylös- / -painike k Äänenvoimakkuus alas- / -painike l Tulon valinta- / OK-painike ; Valikko-/Paluu-painike * Laitteeseen voidaan linkittää ohjausliitännällä Hitachin mediatoistin, jossa on ohjausliitäntä ja -logo. Ohjauspaneelin etiketti Oheisen ohjauspaneelin etiketin avulla saat tarvittaessa selville painikkeiden toiminnot helposti. q Asetu näytön etupaneelin eteen ja irrota ohjauspaneelin etiketti arkista, mutta varo liimaamasta sitä näyttöön, ennen kuin olet varma oikeasta paikasta. w Kohdista etiketti kotelon alareunan kanssa ja sitten etiketin merkinnät ohjauspaneelin painikkeiden kanssa. Kiinnitä etiketti painamalla sitä lujasti. Tarkasta oikea paikka edellä olevasta ohjauspaneelin kuvasta. 11

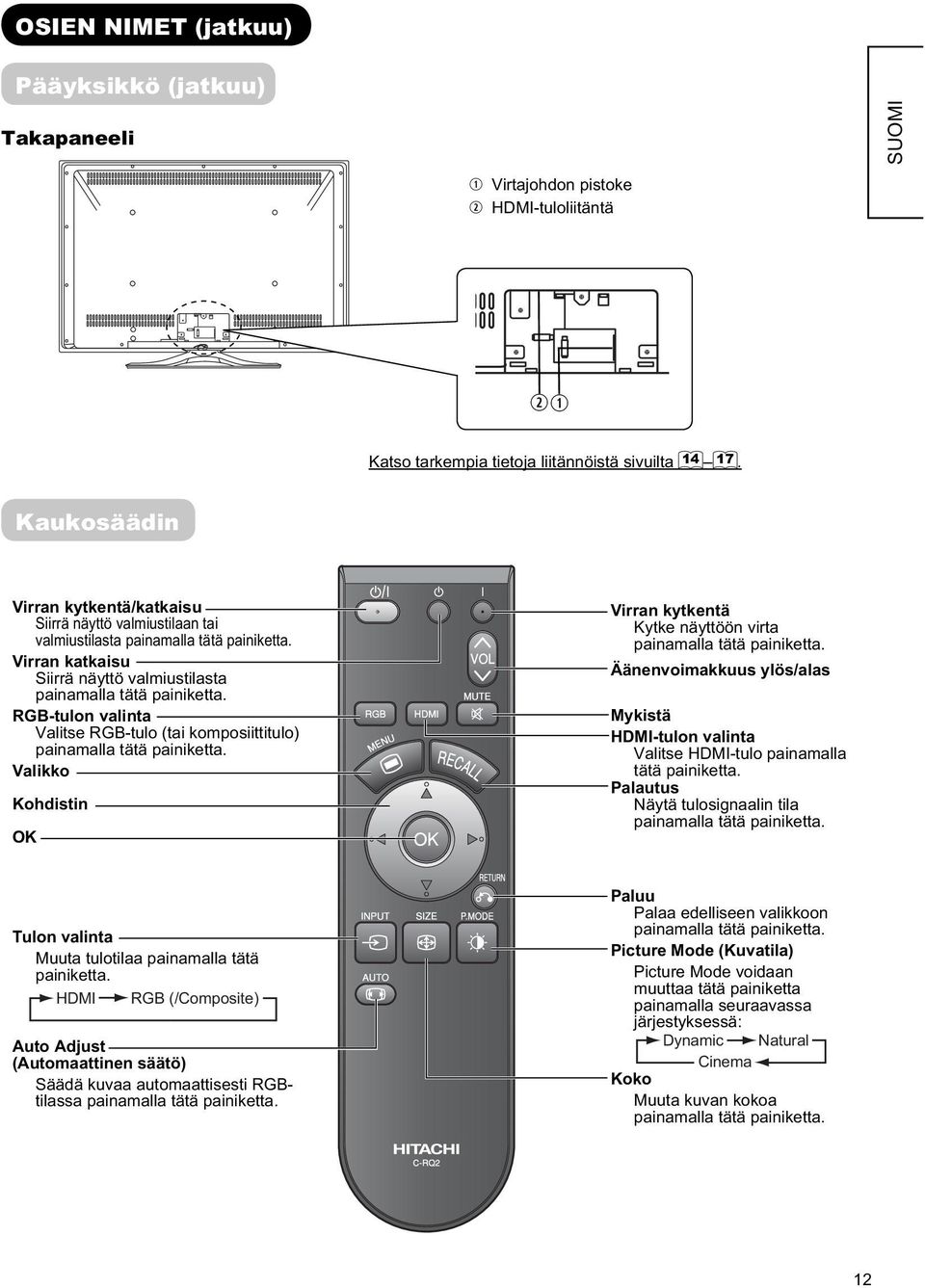

14 OSIEN NIMET (jatkuu) Pääyksikkö (jatkuu) Takapaneeli SUOMI q Virtajohdon pistoke w HDMI-tuloliitäntä wq Katso tarkempia tietoja liitännöistä sivuilta Kaukosäädin Virran kytkentä/katkaisu Siirrä näyttö valmiustilaan tai valmiustilasta painamalla tätä painiketta. Virran katkaisu Siirrä näyttö valmiustilasta painamalla tätä painiketta. RGB-tulon valinta Valitse RGB-tulo (tai komposiittitulo) painamalla tätä painiketta. Valikko Kohdistin OK Virran kytkentä Kytke näyttöön virta painamalla tätä painiketta. Äänenvoimakkuus ylös/alas Mykistä HDMI-tulon valinta Valitse HDMI-tulo painamalla tätä painiketta. Palautus Näytä tulosignaalin tila painamalla tätä painiketta. Tulon valinta Muuta tulotilaa painamalla tätä painiketta. HDMI RGB (/Composite) Auto Adjust (Automaattinen säätö) Säädä kuvaa automaattisesti RGBtilassa painamalla tätä painiketta. Paluu Palaa edelliseen valikkoon painamalla tätä painiketta. Picture Mode (Kuvatila) Picture Mode voidaan muuttaa tätä painiketta painamalla seuraavassa järjestyksessä: Dynamic Natural Cinema Koko Muuta kuvan kokoa painamalla tätä painiketta. 12

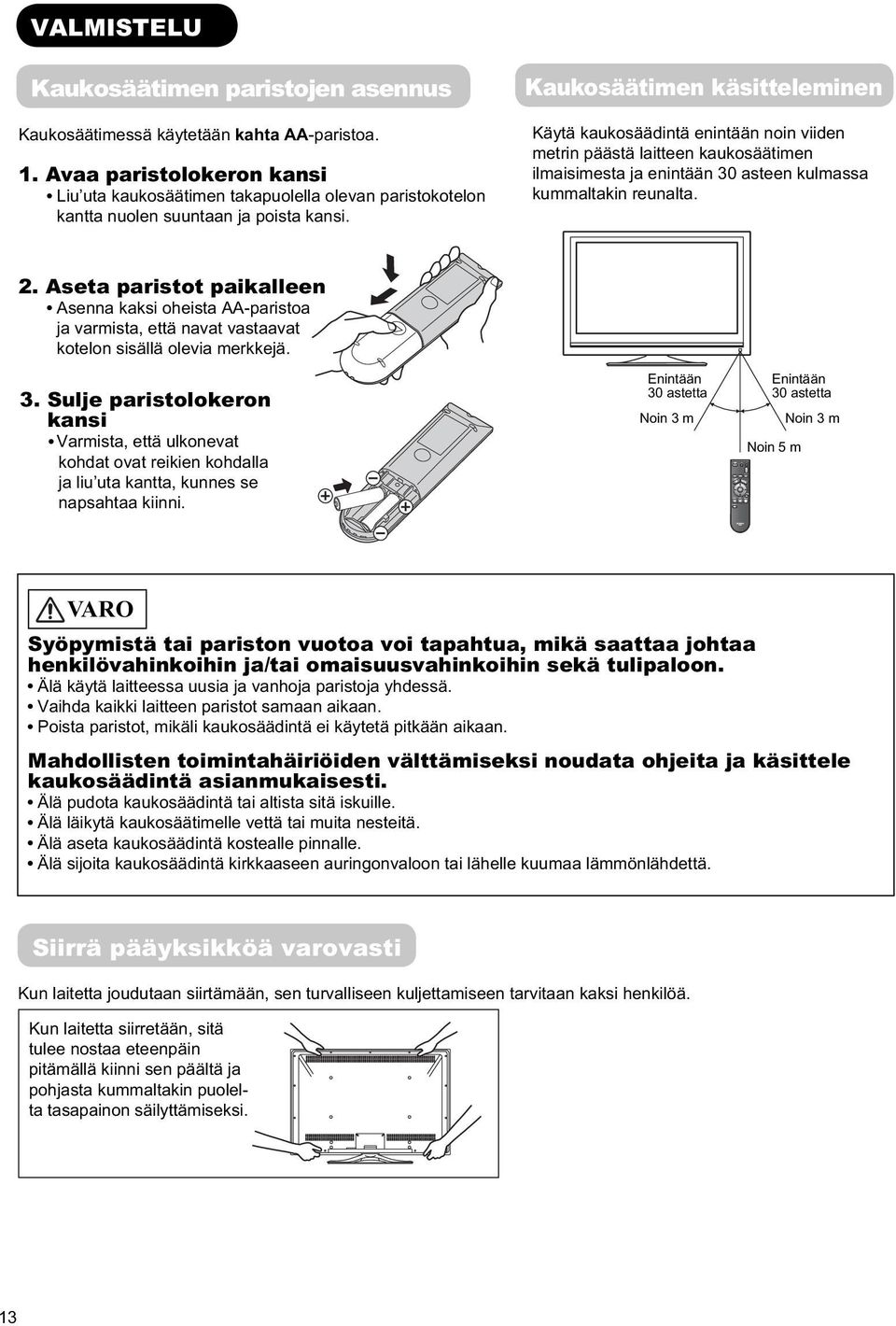

15 VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimessä käytetään kahta AA-paristoa. 1. Avaa paristolokeron kansi Liu uta kaukosäätimen takapuolella olevan paristokotelon kantta nuolen suuntaan ja poista kansi. Kaukosäätimen käsitteleminen Käytä kaukosäädintä enintään noin viiden metrin päästä laitteen kaukosäätimen ilmaisimesta ja enintään 30 asteen kulmassa kummaltakin reunalta. 2. Aseta paristot paikalleen Asenna kaksi oheista AA-paristoa ja varmista, että navat vastaavat kotelon sisällä olevia merkkejä. 3. Sulje paristolokeron kansi Varmista, että ulkonevat kohdat ovat reikien kohdalla ja liu uta kantta, kunnes se napsahtaa kiinni. Enintään 30 astetta Noin 3 m Enintään 30 astetta Noin 3 m Noin 5 m VARO Syöpymistä tai pariston vuotoa voi tapahtua, mikä saattaa johtaa henkilövahinkoihin ja/tai omaisuusvahinkoihin sekä tulipaloon. Älä käytä laitteessa uusia ja vanhoja paristoja yhdessä. Vaihda kaikki laitteen paristot samaan aikaan. Poista paristot, mikäli kaukosäädintä ei käytetä pitkään aikaan. Mahdollisten toimintahäiriöiden välttämiseksi noudata ohjeita ja käsittele kaukosäädintä asianmukaisesti. Älä pudota kaukosäädintä tai altista sitä iskuille. Älä läikytä kaukosäätimelle vettä tai muita nesteitä. Älä aseta kaukosäädintä kostealle pinnalle. Älä sijoita kaukosäädintä kirkkaaseen auringonvaloon tai lähelle kuumaa lämmönlähdettä. Siirrä pääyksikköä varovasti Kun laitetta joudutaan siirtämään, sen turvalliseen kuljettamiseen tarvitaan kaksi henkilöä. Kun laitetta siirretään, sitä tulee nostaa eteenpäin pitämällä kiinni sen päältä ja pohjasta kummaltakin puolelta tasapainon säilyttämiseksi. 13

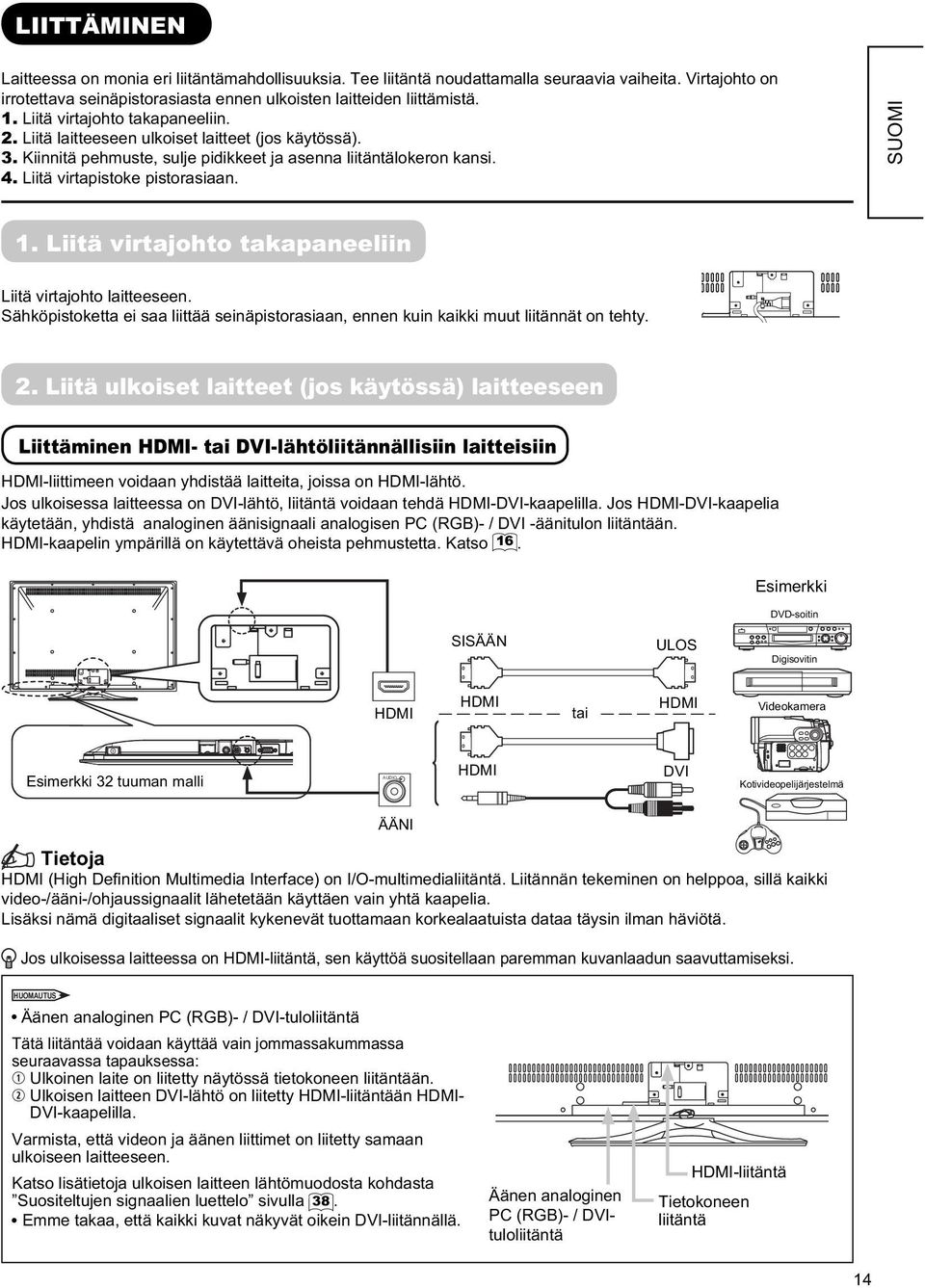

16 LIITTÄMINEN Laitteessa on monia eri liitäntämahdollisuuksia. Tee liitäntä noudattamalla seuraavia vaiheita. Virtajohto on irrotettava seinäpistorasiasta ennen ulkoisten laitteiden liittämistä. 1. Liitä virtajohto takapaneeliin. 2. Liitä laitteeseen ulkoiset laitteet (jos käytössä). 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi. 4. Liitä virtapistoke pistorasiaan. SUOMI 1. Liitä virtajohto takapaneeliin Liitä virtajohto laitteeseen. Sähköpistoketta ei saa liittää seinäpistorasiaan, ennen kuin kaikki muut liitännät on tehty. 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin HDMI-liittimeen voidaan yhdistää laitteita, joissa on HDMI-lähtö. Jos ulkoisessa laitteessa on DVI-lähtö, liitäntä voidaan tehdä HDMI-DVI-kaapelilla. Jos HDMI-DVI-kaapelia käytetään, yhdistä analoginen äänisignaali analogisen PC (RGB)- / DVI -äänitulon liitäntään. HDMI-kaapelin ympärillä on käytettävä oheista pehmustetta. Katso 16. Esimerkki DVD-soitin SISÄÄN ULOS Digisovitin HDMI HDMI tai HDMI Videokamera Esimerkki 32 tuuman malli AUDIO HDMI DVI Kotivideopelijärjestelmä ÄÄNI Tietoja HDMI (High Definition Multimedia Interface) on I/O-multimedialiitäntä. Liitännän tekeminen on helppoa, sillä kaikki video-/ääni-/ohjaussignaalit lähetetään käyttäen vain yhtä kaapelia. Lisäksi nämä digitaaliset signaalit kykenevät tuottamaan korkealaatuista dataa täysin ilman häviötä. Jos ulkoisessa laitteessa on HDMI-liitäntä, sen käyttöä suositellaan paremman kuvanlaadun saavuttamiseksi. HUOMAUTUS Äänen analoginen PC (RGB)- / DVI-tuloliitäntä Tätä liitäntää voidaan käyttää vain jommassakummassa seuraavassa tapauksessa: q Ulkoinen laite on liitetty näytössä tietokoneen liitäntään. w Ulkoisen laitteen DVI-lähtö on liitetty HDMI-liitäntään HDMI- DVI-kaapelilla. Varmista, että videon ja äänen liittimet on liitetty samaan ulkoiseen laitteeseen. Katso lisätietoja ulkoisen laitteen lähtömuodosta kohdasta Suositeltujen signaalien luettelo sivulla 38. Emme takaa, että kaikki kuvat näkyvät oikein DVI-liitännällä. Äänen analoginen PC (RGB)- / DVItuloliitäntä HDMI-liitäntä Tietokoneen liitäntä 14

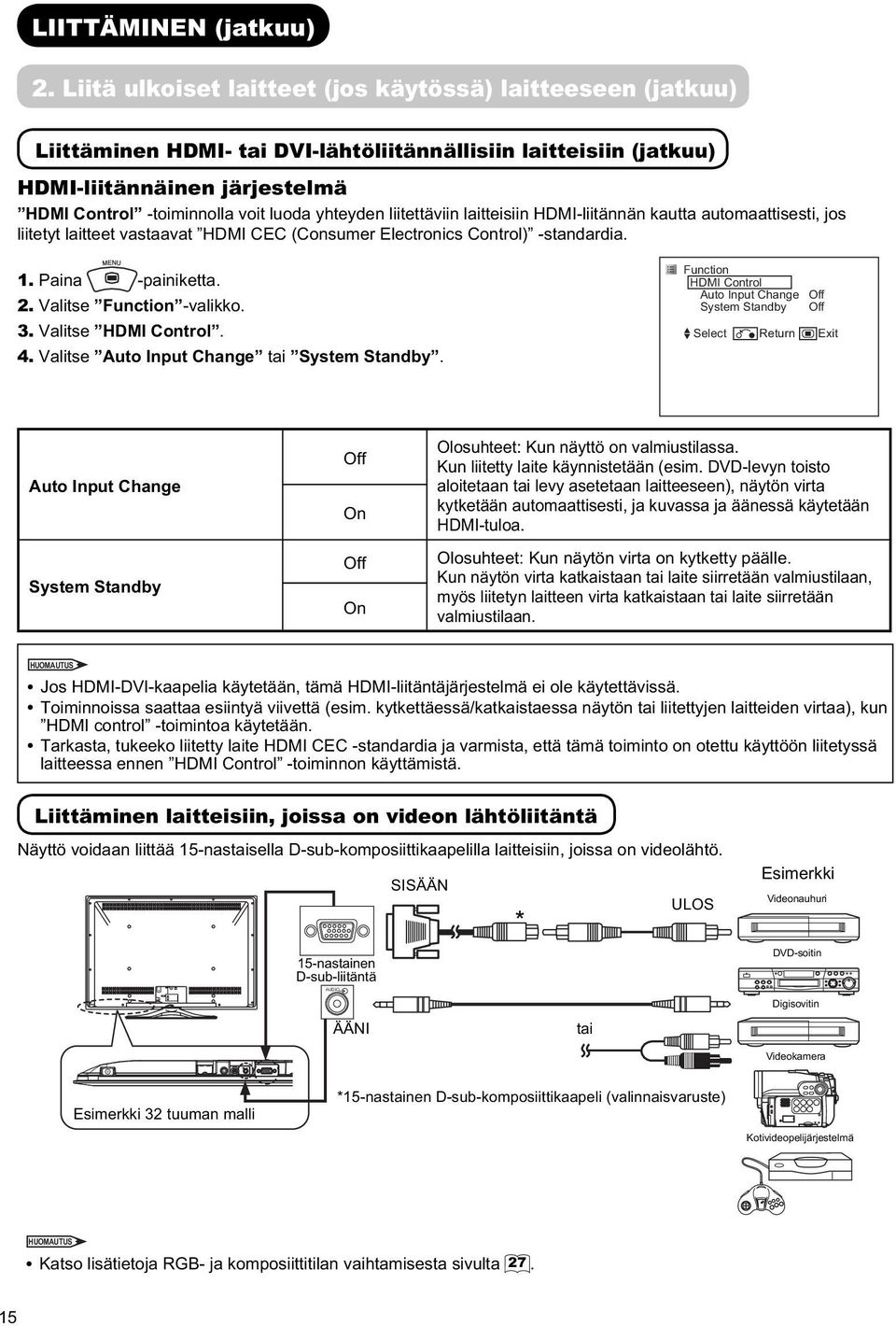

17 LIITTÄMINEN (jatkuu) 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen (jatkuu) Liittäminen HDMI- tai DVI-lähtöliitännällisiin laitteisiin (jatkuu) HDMI-liitännäinen järjestelmä HDMI Control -toiminnolla voit luoda yhteyden liitettäviin laitteisiin HDMI-liitännän kautta automaattisesti, jos liitetyt laitteet vastaavat HDMI CEC (Consumer Electronics Control) -standardia. 1. Paina -painiketta. 2. Valitse Function -valikko. 3. Valitse HDMI Control. 4. Valitse Auto Input Change tai System Standby. Function HDMI Control Auto Input Change System Standby Select Return Exit Auto Input Change System Standby On On Olosuhteet: Kun näyttö on valmiustilassa. Kun liitetty laite käynnistetään (esim. DVD-levyn toisto aloitetaan tai levy asetetaan laitteeseen), näytön virta kytketään automaattisesti, ja kuvassa ja äänessä käytetään HDMI-tuloa. Olosuhteet: Kun näytön virta on kytketty päälle. Kun näytön virta katkaistaan tai laite siirretään valmiustilaan, myös liitetyn laitteen virta katkaistaan tai laite siirretään valmiustilaan. HUOMAUTUS Jos HDMI-DVI-kaapelia käytetään, tämä HDMI-liitäntäjärjestelmä ei ole käytettävissä. Toiminnoissa saattaa esiintyä viivettä (esim. kytkettäessä/katkaistaessa näytön tai liitettyjen laitteiden virtaa), kun HDMI control -toimintoa käytetään. Tarkasta, tukeeko liitetty laite HDMI CEC -standardia ja varmista, että tämä toiminto on otettu käyttöön liitetyssä laitteessa ennen HDMI Control -toiminnon käyttämistä. Liittäminen laitteisiin, joissa on videon lähtöliitäntä Näyttö voidaan liittää 15-nastaisella D-sub-komposiittikaapelilla laitteisiin, joissa on videolähtö. 15-nastainen D-sub-liitäntä AUDIO ÄÄNI SISÄÄN * tai ULOS Esimerkki Videonauhuri DVD-soitin Digisovitin Videokamera Esimerkki 32 tuuman malli *15-nastainen D-sub-komposiittikaapeli (valinnaisvaruste) Kotivideopelijärjestelmä HUOMAUTUS Katso lisätietoja RGB- ja komposiittitilan vaihtamisesta sivulta

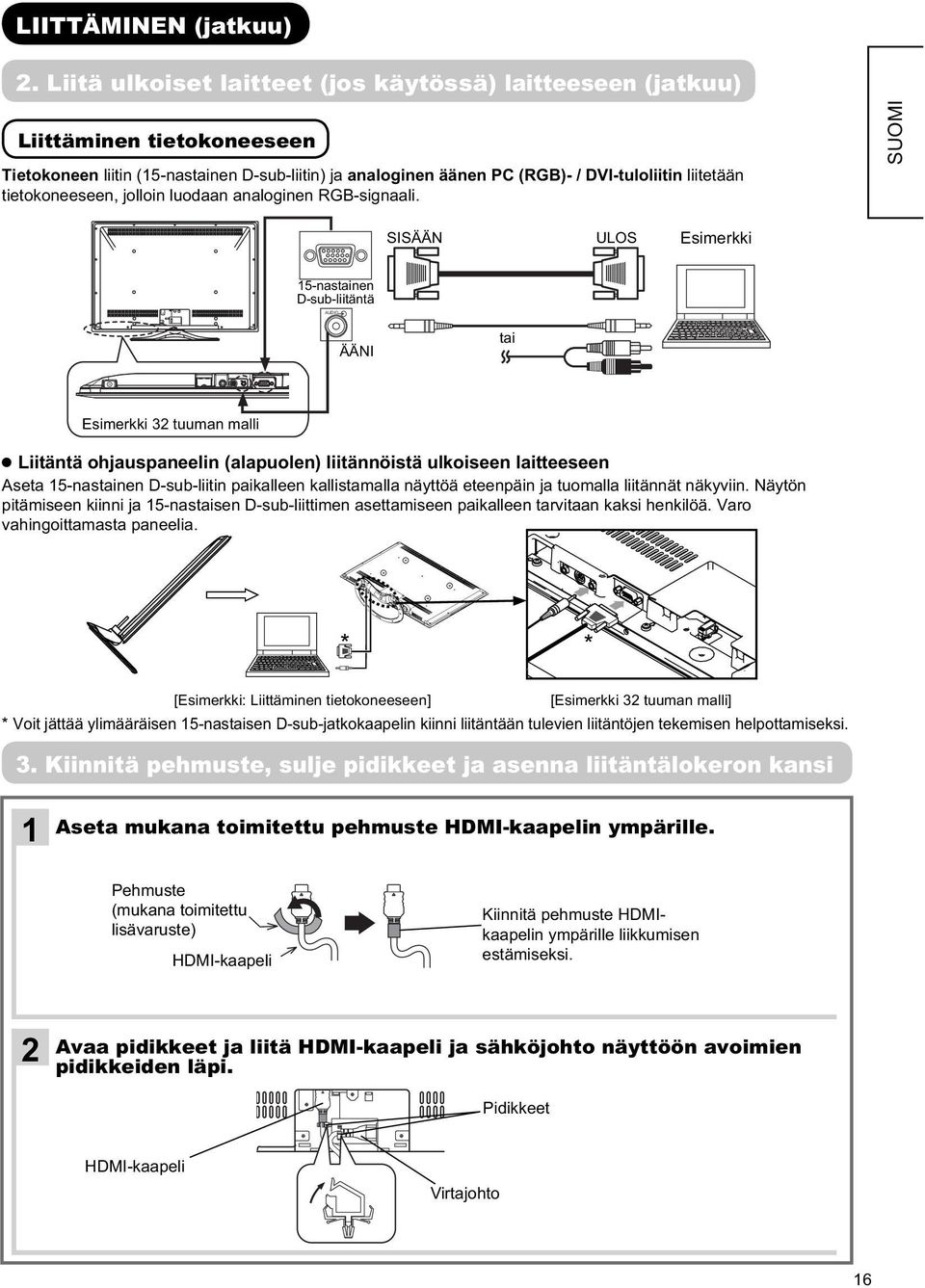

18 LIITTÄMINEN (jatkuu) 2. Liitä ulkoiset laitteet (jos käytössä) laitteeseen (jatkuu) Liittäminen tietokoneeseen Tietokoneen liitin (15-nastainen D-sub-liitin) ja analoginen äänen PC (RGB)- / DVI-tuloliitin liitetään tietokoneeseen, jolloin luodaan analoginen RGB-signaali. SUOMI SISÄÄN ULOS Esimerkki 15-nastainen D-sub-liitäntä AUDIO ÄÄNI tai Esimerkki 32 tuuman malli Liitäntä ohjauspaneelin (alapuolen) liitännöistä ulkoiseen laitteeseen Aseta 15-nastainen D-sub-liitin paikalleen kallistamalla näyttöä eteenpäin ja tuomalla liitännät näkyviin. Näytön pitämiseen kiinni ja 15-nastaisen D-sub-liittimen asettamiseen paikalleen tarvitaan kaksi henkilöä. Varo vahingoittamasta paneelia. * * [Esimerkki: Liittäminen tietokoneeseen] [Esimerkki 32 tuuman malli] * Voit jättää ylimääräisen 15-nastaisen D-sub-jatkokaapelin kiinni liitäntään tulevien liitäntöjen tekemisen helpottamiseksi. 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi 1 Aseta mukana toimitettu pehmuste HDMI-kaapelin ympärille. Pehmuste (mukana toimitettu lisävaruste) HDMI-kaapeli Kiinnitä pehmuste HDMIkaapelin ympärille liikkumisen estämiseksi. 2 Avaa pidikkeet ja liitä HDMI-kaapeli ja sähköjohto näyttöön avoimien pidikkeiden läpi. Pidikkeet HDMI-kaapeli Virtajohto 16

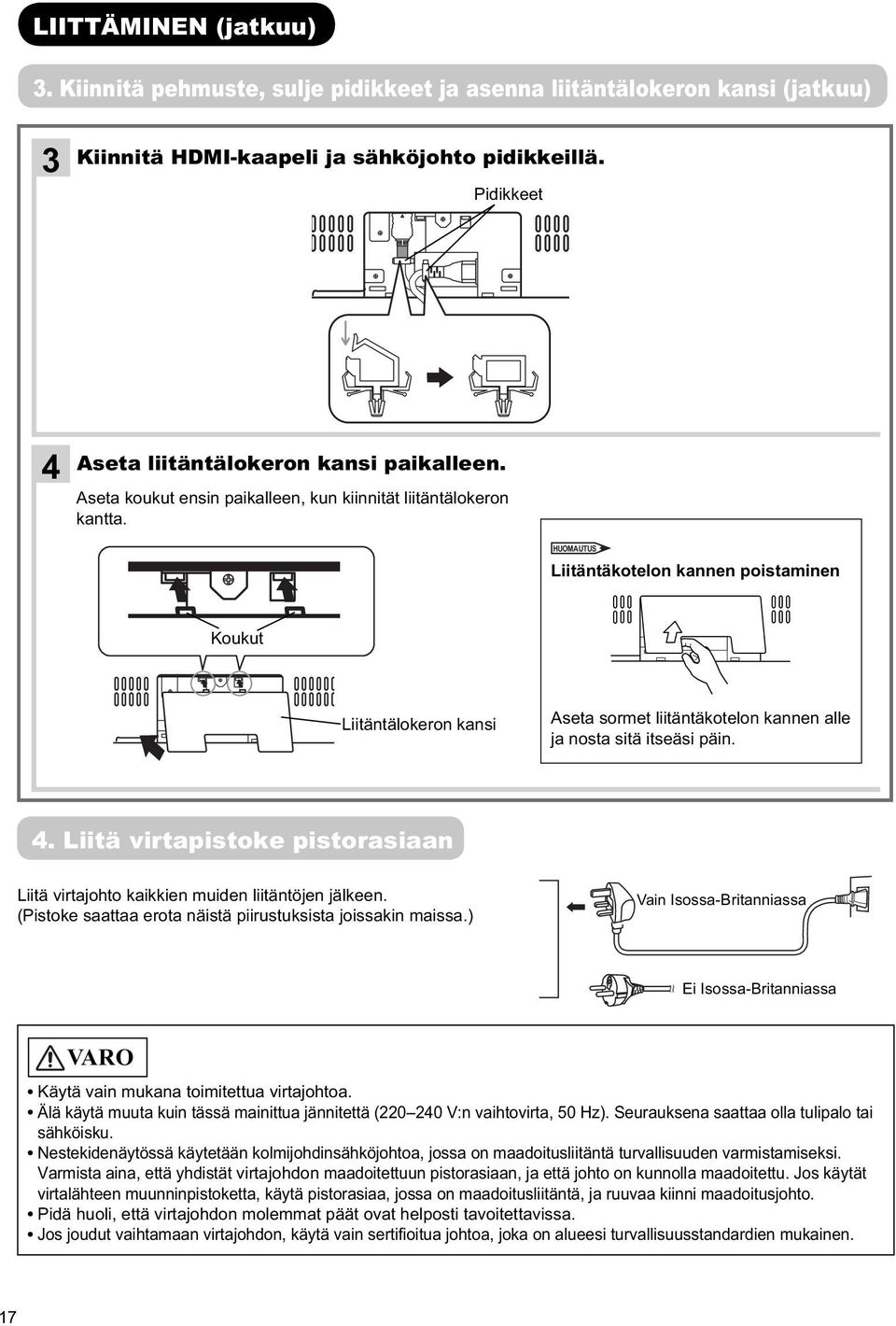

19 LIITTÄMINEN (jatkuu) 3. Kiinnitä pehmuste, sulje pidikkeet ja asenna liitäntälokeron kansi (jatkuu) 3 Kiinnitä HDMI-kaapeli ja sähköjohto pidikkeillä. Pidikkeet 4 Aseta liitäntälokeron kansi paikalleen. Aseta koukut ensin paikalleen, kun kiinnität liitäntälokeron kantta. HUOMAUTUS Liitäntäkotelon kannen poistaminen Koukut Liitäntälokeron kansi Aseta sormet liitäntäkotelon kannen alle ja nosta sitä itseäsi päin. 4. Liitä virtapistoke pistorasiaan Liitä virtajohto kaikkien muiden liitäntöjen jälkeen. (Pistoke saattaa erota näistä piirustuksista joissakin maissa.) Vain Isossa-Britanniassa Ei Isossa-Britanniassa VARO Käytä vain mukana toimitettua virtajohtoa. Älä käytä muuta kuin tässä mainittua jännitettä ( V:n vaihtovirta, 50 Hz). Seurauksena saattaa olla tulipalo tai sähköisku. Nestekidenäytössä käytetään kolmijohdinsähköjohtoa, jossa on maadoitusliitäntä turvallisuuden varmistamiseksi. Varmista aina, että yhdistät virtajohdon maadoitettuun pistorasiaan, ja että johto on kunnolla maadoitettu. Jos käytät virtalähteen muunninpistoketta, käytä pistorasiaa, jossa on maadoitusliitäntä, ja ruuvaa kiinni maadoitusjohto. Pidä huoli, että virtajohdon molemmat päät ovat helposti tavoitettavissa. Jos joudut vaihtamaan virtajohdon, käytä vain sertifioitua johtoa, joka on alueesi turvallisuusstandardien mukainen. 17

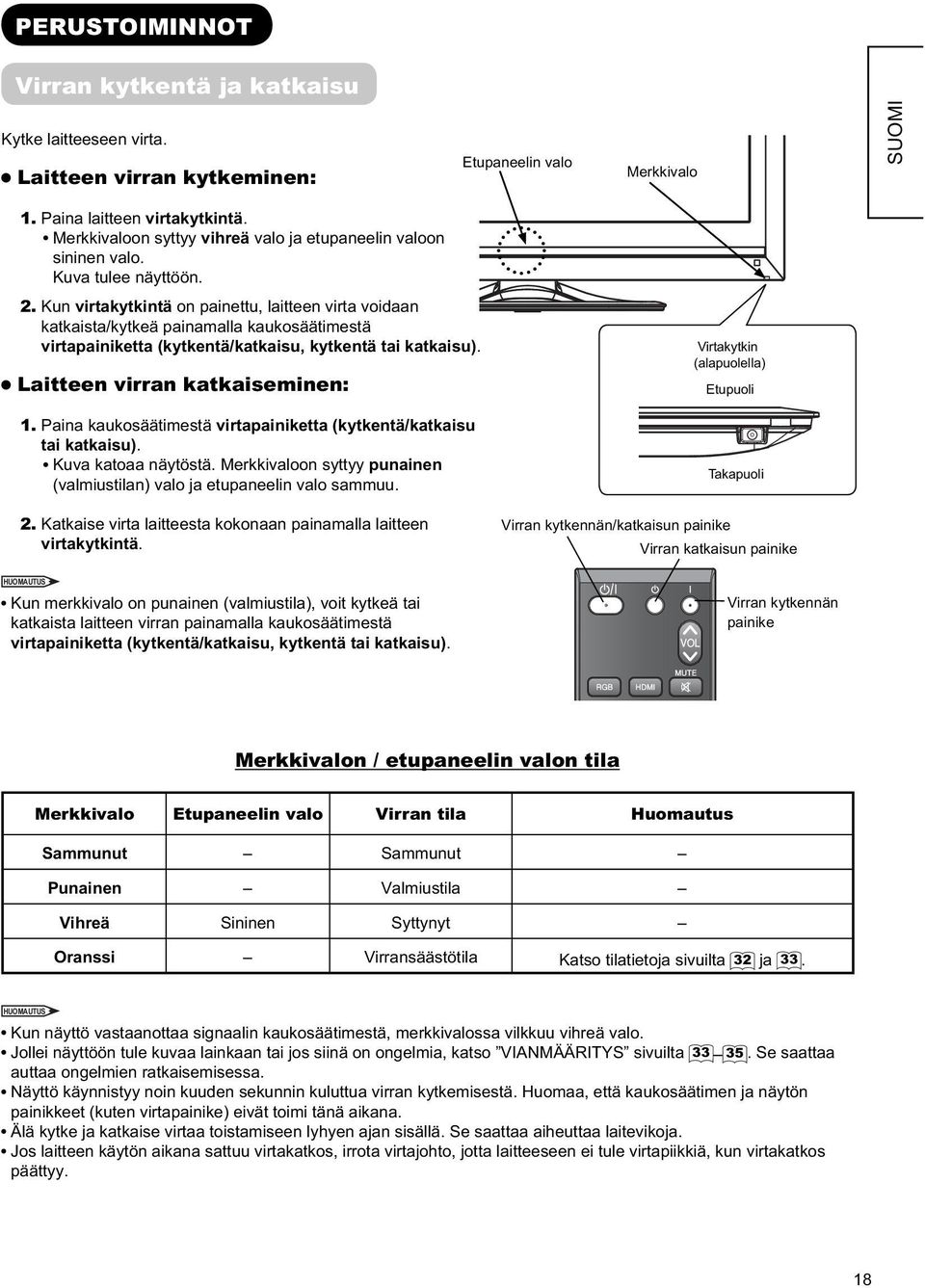

20 PERUSTOIMINNOT Virran kytkentä ja katkaisu Kytke laitteeseen virta. Laitteen virran kytkeminen: Etupaneelin valo Merkkivalo SUOMI 1. Paina laitteen virtakytkintä. Merkkivaloon syttyy vihreä valo ja etupaneelin valoon sininen valo. Kuva tulee näyttöön. 2. Kun virtakytkintä on painettu, laitteen virta voidaan katkaista/kytkeä painamalla kaukosäätimestä virtapainiketta (kytkentä/katkaisu, kytkentä tai katkaisu). Laitteen virran katkaiseminen: 1. Paina kaukosäätimestä virtapainiketta (kytkentä/katkaisu tai katkaisu). Kuva katoaa näytöstä. Merkkivaloon syttyy punainen (valmiustilan) valo ja etupaneelin valo sammuu. 2. Katkaise virta laitteesta kokonaan painamalla laitteen virtakytkintä. Virtakytkin (alapuolella) Etupuoli Virran kytkennän/katkaisun painike Takapuoli Virran katkaisun painike HUOMAUTUS Kun merkkivalo on punainen (valmiustila), voit kytkeä tai katkaista laitteen virran painamalla kaukosäätimestä virtapainiketta (kytkentä/katkaisu, kytkentä tai katkaisu). Virran kytkennän painike Merkkivalon / etupaneelin valon tila Merkkivalo Etupaneelin valo Virran tila Huomautus Sammunut Sammunut Punainen Valmiustila Vihreä Sininen Syttynyt Oranssi Virransäästötila Katso tilatietoja sivuilta 32 ja 33. HUOMAUTUS Kun näyttö vastaanottaa signaalin kaukosäätimestä, merkkivalossa vilkkuu vihreä valo. Jollei näyttöön tule kuvaa lainkaan tai jos siinä on ongelmia, katso VIANMÄÄRITYS sivuilta Se saattaa auttaa ongelmien ratkaisemisessa. Näyttö käynnistyy noin kuuden sekunnin kuluttua virran kytkemisestä. Huomaa, että kaukosäätimen ja näytön painikkeet (kuten virtapainike) eivät toimi tänä aikana. Älä kytke ja katkaise virtaa toistamiseen lyhyen ajan sisällä. Se saattaa aiheuttaa laitevikoja. Jos laitteen käytön aikana sattuu virtakatkos, irrota virtajohto, jotta laitteeseen ei tule virtapiikkiä, kun virtakatkos päättyy. 18

21 PERUSTOIMINNOT (jatkuu) Äänenvoimakkuus ylös/alas 1. Kun haluat korottaa äänenvoimakkuutta, paina kaukosäätimen tai ohjauspaneelin Äänenvoimakkuus ylös -painiketta. Äänenvoimakkuutta osoittava arvo näytössä siirtyy oikealle. 2. Kun haluat alentaa äänenvoimakkuutta, paina kaukosäätimen tai ohjauspaneelin Äänenvoimakkuus alas -painiketta. Äänenvoimakkuutta osoittava arvo näytössä siirtyy vasemmalle. Äänenvoimakkuus ylös/alas Mykistyspainike Mykistys 1. Kun haluat mykistää äänet, paina kaukosäätimen - painiketta. Laitteen ääni katkaistaan väliaikaisesti. Äänenvoimakkuuden ilmaisin muuttuu harmaaksi, kun ääni on mykistetty. 2. Kun haluat palauttaa äänen, paina -painiketta uudelleen, tai paina joko kaukosäätimen tai ohjauspaneelin Äänenvoimakkuus ylös -painiketta. Äänenvoimakkuuden ilmaisin muuttuu jälleen siniseksi. Äänenvoimakkuus ylös/alas 20 HUOMAUTUS Voit alentaa äänenvoimakkuutta painamalla Äänenvoimakkuus alas -painiketta, kun ääni on mykistetty. 19

22 PERUSTOIMINNOT (jatkuu) Tulon vaihto: HDMI ja RGB Painamalla tulon valintapainiketta voit vaihtaa tulon ja näyttää kuvan eri liitäntöihin (HDMI ja RGB (/komposiitti)) kytketystä ulkoisesta laitteesta. Kaukosäätimestä Paina kaukosäätimen -painiketta. Näytössä näkyy valittu tila seuraavassa järjestyksessä joka kerta, kun painiketta painetaan: HDMI RGB (/Composite) HDMI-tulon valintapainike RGB-tulon valintapainike Valikko-painike SUOMI Valitse tulotila suoraan painamalla - tai -painiketta. Ohjauspaneelista Tulotilaa voidaan vaihtaa painamalla ohjauspaneelin tulon valintapainiketta. Näytössä näkyy valittu tila seuraavassa järjestyksessä joka kerta, kun painiketta painetaan: HDMI RGB (/Composite) Tulon valintapainike HUOMAUTUS Vaihtaminen RGB- ja komposiittitulon välillä. Valikko-painike Tulon valinta Kun painat -painiketta, näet joko RGB- tai komposiittitilan kuvan. Voit tarvittaessa asettaa tilan etukäteen. 1. Paina -painiketta. 2. Valitse Setup -valikko RGB- tai komposiittitilassa. 3. Valitse RGB Input. Kun haluat näyttää videokuvan valinnaisen 15-nastaisen D-sub-komposiittikaapelin kautta, valitse Composite. Valitse RGB, kun haluat näyttää kuvan tietokoneesta. Katso lisätietoja RGB Input -valikosta sivuilta 27 ja 29. Tulon signaalinäyttö Tulosignaalin tila voidaan näyttää näytössä painamalla kaukosäätimen Näyttö poistuu noin kuuden sekunnin kuluttua. -painiketta. HDMI-tila HDMI DVI 720 Tulotila * Vain HDMI-DVIliitäntä Signaalitila RGB-tila Komposiittitila RGB H : 48.4kHz V : 60.0 Hz Composite Tulotila Tulon vaakasuuntainen taajuus Tulon pystysuuntainen taajuus Tulotila Palautuspainike 20

23 ASETUKSET Ruutunäyttöjärjestelmän käyttö Saat käyttöösi laitteen eri ominaisuuksia ja toimintoja kuvaruutunäytön avulla. Peruskäyttö 1. Paina kaukosäätimen -painiketta tai laitteen ohjauspaneelin Valikkopainiketta. Näytössä näkyy Päävalikko, kuten oikealla. Picture Audio Function Setup Language Select OK Set 2. Valitse kohde painamalla -painiketta. Valittu kohde korostetaan keltaisella. 3. Tee valinta painamalla OK -painiketta. Valittu valikkosivu näkyy näytössä. 4. Valitse kohde valikkosivulta painamalla Tee valinta painamalla OK -painiketta. -painiketta. 5. Säädä kohteen arvoja tai valitse sen vaihtoehtoja painamalla -painiketta. Tee valinta painamalla OK -painiketta. 6. Poistu valikosta painamalla -painiketta. Valikko-painike Päävalikko HUOMAUTUS Näyttöruudun valikkonäyttö sulkeutuu automaattisesti, kun mitään toimintoja ei tehdä noin minuutin kuluessa. Jos valikon kohde näkyy harmaana, sitä ei voi valita tai säätää. Valikko-painike Kielen valitseminen Luettelosta valitaan kieli, jolla näyttöruudun valikko näytetään. Kielen asettaminen 1. Siirry päävalikosta Language -valikkoon. 2. Valitse luettelosta haluamasi kieli -painikkeella. Valittu kohde korostetaan keltaisella. 3. Tee valinta painamalla OK -painiketta. Vasemmalla puolella oleva merkki muuttuu kaksinkertaiseksi renkaaksi, kun valinta on tehty. Language English English (US) Français Español Deutsch Select OK Set Return 4. Poistu koko kuvaruutunäytön valikosta painamalla -painiketta. 21

24 ASETUKSET (jatkuu) Päävalikkoluettelo Katso valikkokohteiden käännöksiä oheisesta Kuvaruutunäytön suomennos -oppaasta. Picture (HDMI/Composite) Picture (RGB) Audio Valikko Picture Mode Valitse jokin kolmesta kuvatilasta valaistusolosuhteista riippuen. 23 Contrast Suurenna tai pienennä kuvan kontrastia säätämällä tätä. 23 Brightness Vaalenna tai tummenna kuvaa säätämällä tätä. 23 Colour Suurenna tai pienennä värin tiheyttä säätämällä tätä. 23 Sharpness Terävöitä tai pehmennä kuvaa säätämällä tätä. 23 Hue Saat aikaan luonnollisen ihonvärin säätämällä tätä. 23 Colour Temperature Valitse haluamasi värisävy kolmesta asetuksesta. 23 Back Light Suurenna tai pienennä nestekidenäytön taustavalon kirkkautta säätämällä tätä. 23 Reset Palauta valikkonäytön kohteet tehdasasetuksiin painamalla tätä. 23 Deep Colour Paranna kuvan värin syvyyttä. 24 Contrast Mode Valitse haluamasi asetus kolmesta kontrastitilasta. 24 3D Colour Management Säädä haluamasi kuvan sävy, värin tiheys ja kirkkaus. 24 Black Enhancement Säädä mustan tason korjausta. 24 DNR Poista kuvasignaalin kohinaa. 25 MPEG NR Vähennä kuvan ääriviivakohinaa. 25 Cross Colour NR Vähennä värillisten kuvapisteiden sekoittumisesta aiheutuvaa kohinaa. 25 Game Mode Vähennä liikkuvan kuvan nopeuden aikaviivettä television pelitilassa. 15 Film Mode Sulavoita liikkuvaa kuvaa säätämällä tätä. 26 3D Comb Filter Tuota puhtaampi väri vähentämällä värin sumeutta. 24 Reset Palauta valikkonäytön kohteet tehdasasetuksiin painamalla tätä. 24 Colour Temp. Adjust Aseta säädöt kussakin kolmessa värin lämpötilan tilassa. 24 Contrast Suurenna tai pienennä kuvan kontrastia säätämällä tätä. 28 Brightness Vaalenna tai tummenna kuvaa säätämällä tätä. 28 Colour Suurenna tai pienennä värin tiheyttä säätämällä tätä. 28 Hue Saat aikaan luonnollisen ihonvärin säätämällä tätä. 28 Colour Temperature Valitse haluamasi värisävy kolmesta asetuksesta. 28 Colour Temp. Adjust Aseta säädöt kussakin kolmessa värin lämpötilan tilassa. 28 Back Light Suurenna tai pienennä nestekidenäytön taustavalon kirkkautta säätämällä tätä. 28 Reset Palauta valikkonäytön kohteet tehdasasetuksiin painamalla tätä. 28 Treble Suurenna tai pienennä diskantin tasoa säätämällä tätä ( ) Bass Suurenna tai pienennä basson tasoa säätämällä tätä ( ) Balance Säädä oikean alareunan ja vasemman puolen kaiuttimista kuuluvan äänen tasapainoa ( ) Surround Valitse surround-ääni (/On). Bass Boost Paranna bassoääniä (/On). Clear Voice Valitse selkeämmät ja realistisemmat äänet (/On). Perfect Volume Säädä äänenvoimakkuutta sopivasti (/On). Speakers Valitse tämä, jos käytät ulkoisia kaiuttimia (/On). Reset Palauta valikkonäytön kohteet tehdasasetuksiin painamalla tätä. System Tämä toiminto ei ole käytettävissä. Reagoiden HDMI-kaapelilla liitettyihin laitteisiin (kuten DVD-soittimeen) näytön virta Function Auto Input Change 15 kytketään ja näyttö siirretään HDMI-tuloon automaattisesti. HDMI Control Reagoiden näyttöön HDMI-kaapelilla liitettyjen laitteiden (kuten DVD-soittimen) virta System Standby 15 katkaistaan automaattisesti (valmiustila). Video Power Save Säästä virtaa, kun signaalia ei voi tuoda HDMI/komposiitti-tulotilassa. 32 Setup (HDMI/Composite) RGB Input Valitse käytettävä signaali. 27 Colour System Valitse värijärjestelmä. 27 Auto Adjust Säätää Horizontal Position-, Vertical Position-, Horizontal Clock- ja Clock Phase -arvoja automaattisesti. 29 Horizontal Position Säädä näytön vaakasuuntaista asemointia. 29 Vertical Position Säädä näytön pystysuuntaista asemointia. 29 Horizontal Clock Minimoi näytön pystysuoria raitoja. 29 Setup (RGB) Clock Phase Minimoi kirjainten ja raitojen sumeutta vaakarivissä. 29 Reset Palauta valikkonäytön kohteet tehdasasetuksiin painamalla tätä. 29 Frequency Display Valitse On (Päälle), kun haluat näyttää tietokoneen signaalin taajuustiedot tulosignaalinäytössä. 29 WXGA Mode Valitse tarkkuus, kun vastaanotetaan WXGA-signaalia. 29 RGB Input Valitse käytettävä signaali. 29 Language 21 Sivu SUOMI HUOMAUTUS Jotkin valikkojen sisällöt vaihtelevat mallin mukaan. Katso lisätietoja seuraavilta sivuilta kohdasta Asetusvihje. Valikkoasetukset voidaan tallentaa kullekin tulotilalle paitsi Picture Mode -tilalle. 22

25 ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu 1. Kytke ulkoisiin laitteisiin. (Katso lisätietoja sivuilta 14 ja 15.) 2. Siirry HDMI-tilaan painamalla - tai -painiketta. Siirry komposiittitilaan painamalla - tai -painiketta. 3. Paina -painiketta. Kuvan säätöjen asettaminen Voit säätää näyttöolosuhteita, kuten väriasetuksia. Valitse valikkoluettelosta Picture. Picture Picture Mode Dynamic Contrast +31 Brightness 31 Colour 0 Sharpness +15 Hue 0 Colour Temperature Normal Back Light +20 Reset Reset Select OK Set Return Picture Dynamic Picture Dynamic Deep Colour Contrast Mode Normal Colour Temp. Adjust 3D Colour Management Black Enhancement Select OK Set Return DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Reset Select OK Set Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Picture Mode Valitut kohteet Dynamic Natural Cinema Asetusvihje Voit valita parhaan vaihtoehdon kolmesta tilasta valoolosuhteista ja käyttötarkoituksesta riippuen. Dynamic: Soveltuu kirkkaisiin olosuhteisiin. Natural: Soveltuu normaaleihin valo-olosuhteisiin. Cinema: Soveltuu elokuvien katseluun. Kontrastia voidaan säätää ympäristön valo-olosuhteiden mukaan -painiketta painamalla. Contrast Enimmäisarvo +40 saavutetaan painamalla -painiketta pitempään kuin kahden sekunnin ajan arvon ollessa +31. ( ) Arvot alueella näytetään punaisella. Koska tämä on erityisominaisuus tummia kuvia varten, suositeltu arvo normaaliolosuhteissa on alle +31. Brightness Säädä kirkkautta haluamaasi asetukseen -painikkeella. Colour Säädä väriä haluamaasi asetukseen -painikkeella. Sharpness Hue Haluttua terävyyttä voidaan säätää painamalla - painiketta, kun halutaan pehmentää kuvaa, tai painamalla -painiketta, kun halutaan terävöittää kuvaa. -painikkeen painamisella tehostetaan punaista ja heikennetään vihreää, kun -painikkeella taas heikennetään punaista ja tehostetaan vihreää. Säätöjä kannattaa tehdä realistisen ihonvärin saavuttamiseksi. Cool Voit valita jonkin kolmesta asetuksesta -painikkeella väriolosuhteiden mukaan. Colour Temperature Normal Tämä ei ole käytettävissä, kun kohdan Deep Colour Warm valintana on HDMI-tilassa On. Back Light Säädä taustavalon kirkkautta näkyvyyden parantamiseksi. Reset Kaikki tämän valikkonäytön kohteet voidaan palauttaa tehdasasetuksiin OK -painiketta painamalla. 23

26 ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Kuvan säätöjen asettaminen (jatkuu) SUOMI Valitut kohteet Deep Colour Contrast Mode 3D Colour Management Black Enhancement Game Mode On Dynamic Normal Linear On Low Middle High On Asetusvihje Paranna kuvan värin syvyyttä HDMI-tulon aikana. Tämä ei ole käytettävissä mallissa UT32MH70U/E. Tarkasta, tukeeko liitetty laite Deep Colour -ominaisuutta, ja varmista, että tämä toiminto on otettu käyttöön liitetyssä laitteessa ennen tämän toiminnon käyttämistä. Voit valita jonkin kolmesta tilasta. Dynamic: Paranna kontrastin tuntua terävöittämällä sävyasteikkoa. Normal: Tuota todenmukainen sävyasteikko parantamalla kontrastin tuntua. Linear: Tuota mahdollisimman todenmukainen sävyasteikko. Tämä ei ole käytettävissä, kun kohdan Deep Colour valintana on HDMI-tilassa On. On: Säätää automaattisesti sopivan kuvan sävyn, värin tiheyden ja kirkkauden. : Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä ei ole käytettävissä, kun kohdan Deep Colour valintana on HDMI-tilassa On. Säätää mustan tason korjausta. Tämä ei ole käytettävissä, kun kohdan Deep Colour valintana on HDMI-tilassa On. Voit vähentää nopeuden aikaviivettä liikkuvassa kuvassa television pelitilan aikana. Tämä toiminto ei ole käytettävissä mallissa UT32MH70U/E. Tämä on saatavilla vain käytettäessä 15-nastaista D-subkomposiittikaapelia. 3D Comb Filter Low Middle High Tällä vähennetään piste- ja värisumeutta kuvan tarkoissa yksityiskohdissa ja tuotetaan puhtaampi väri. Tämä ei ole käytettävissä NTSC4.43-, PAL60-, SECAM-, PAL-N- tai PAL-M-järjestelmässä. Tämä on käytettävissä vain vastaanotettaessa NTSC/ PAL-komposiittisignaalia. Reset Kaikki tämän valikkonäytön kohteet voidaan palauttaa tehdasasetuksiin OK -painiketta painamalla. Colour Temp. Adjust On Amplitude Red Green Blue Cut Red Green Blue On: Aseta tarkat säädöt kussakin kolmessa värin lämpötilan tilassa. Voit säätää amplitudia ja rajaa. Asetukset vaikuttavat värin lämpötilaan. Amplitude: Pehmennä värejä (punaista, vihreää ja sinistä) kirkkaammissa kohdissa (-63 0). Cut : Pehmennä värejä (punaista, vihreää ja sinistä) tummemmissa kohdissa ( ). : Pysyy oletusasetuksena. Tämä ei ole käytettävissä, kun kohdan Deep Colour valintana on HDMI-tilassa On. 24

27 ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Kohinan vähentäminen Voit vähentää kuvan häiriöitä. Valitse valikkoluettelosta Picture. Picture Dynamic Deep Colour Contrast Mode Normal 3D Colour Management Black Enhancement DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Reset Select OK Set Return * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Valitut kohteet DNR MPEG NR Cross Colour NR Low Middle High Low High Low High Asetusvihje Tämä on kuvasignaalien kohinanvaimennusjärjestelmä. Tämä on MPEG-kuvasignaalien kohinanvaimennusjärjestelmä (esim. ääriviivakohinaa ja pikselöintiä vastaan). Tämä vähentää viereisten värikuvapisteiden sekoittumisesta aiheutuvaa kohinaa. Tämä ei ole käytettävissä, kun Game Mode -tila on käytössä. Tämä ei ole käytettävissä mallissa UT32MH70U/E. 25

28 ASETUKSET (jatkuu) HDMI-/komposiittitulon kuvien katselu (jatkuu) Liikkuvan kuvan sulavoittaminen Tämän toiminnon avulla liikkuvasta kuvasta saadaan tasaisempi. Valitse valikkoluettelosta Picture. Picture Dynamic Deep Colour Contrast Mode Normal 3D Colour Management Black Enhancement DNR MPEG NR Cross Colour NR Game Mode Film Mode 3D Comb Filter Reset Reset Select OK Set Return SUOMI * Kuvaruutunäyttö saattaa vaihdella mallin mukaan. Vain UT32MH70U/E: Valitut kohteet Asetusvihje Film Mode On On: Tunnistaa elokuvan automaattisesti ja toistaa alkuperäiset fi lmikuvat muuttumattomina. : Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä on käytettävissä vain vastaanotettaessa NTSC-, 480i-, PAL-, SECAM-, 576i- tai 1080i-tulosignaalia. Malli UT MX70U/E: Film Mode Valitut kohteet Original Smooth1 Smooth2 Asetusvihje Tämän ominaisuuden avulla liikkuvasta kuvasta saadaan tasainen. Original: Tunnistaa automaattisesti elokuvan lähteen (3:2- tai 2:2-alasveto) ja toistaa elokuvan alkuperäiset kuvat muuttumattomina. Smooth1: Tunnistaa automaattisesti elokuvan lähteen (3:2- tai 2:2-alasveto) ja toistaa liikkeet tasaisina. Smooth2: Toistaa liikkuvan kuvan tarkasti, kun tulosignaali on 50 Hz tai 60 Hz. : Valitse tämä asetus, jos kuva ei näytä luonnolliselta. Tämä ominaisuus ei ole käytettävissä seuraavissa tapauksissa: Kuvaruutunäyttö on esillä. Game Mode -tila on käytössä. HUOMAUTUS Tietoja Film Mode -tilasta Kuva ei ehkä näytä luonnolliselta kuvan sisällöstä riippuen. Mahdollisia ilmiöitä ovat: q Kun siirrytään elokuvan tai kuvien tekstitykseen, kuvassa näkyy ohuita vaakasuuntaisia juovia. w Kun siirrytään otoksiin, kuten mainoksiin tai piirrettyihin ohjelmiin, kuvassa näkyy ohuita vaakasuuntaisia juovia. e Kun näytetään uutispalkki tai tekstitys, kuvan tekstin laatu huononee (laskostuu). r Kun katsellaan kuvaa komposiittitilassa ja käytössä on ulkoinen laite, ulkoisen laitteen kuvaruutunäytössä näkyy ohuita vaakasuuntaisia juovia. Nämä ilmiöt johtuvat kuvan muuntomenetelmästä. Huomaa, että tämä ei ole laitevika. Jos ne häiritsevät katselua, vaihda asetukseksi. Tämän valikon toiminta saattaa lisäksi riippua kokoasetuksesta. (Katso sivu 30.) Tällä ei välttämättä ole vaikutusta kuvan otoksesta riippuen. 26
