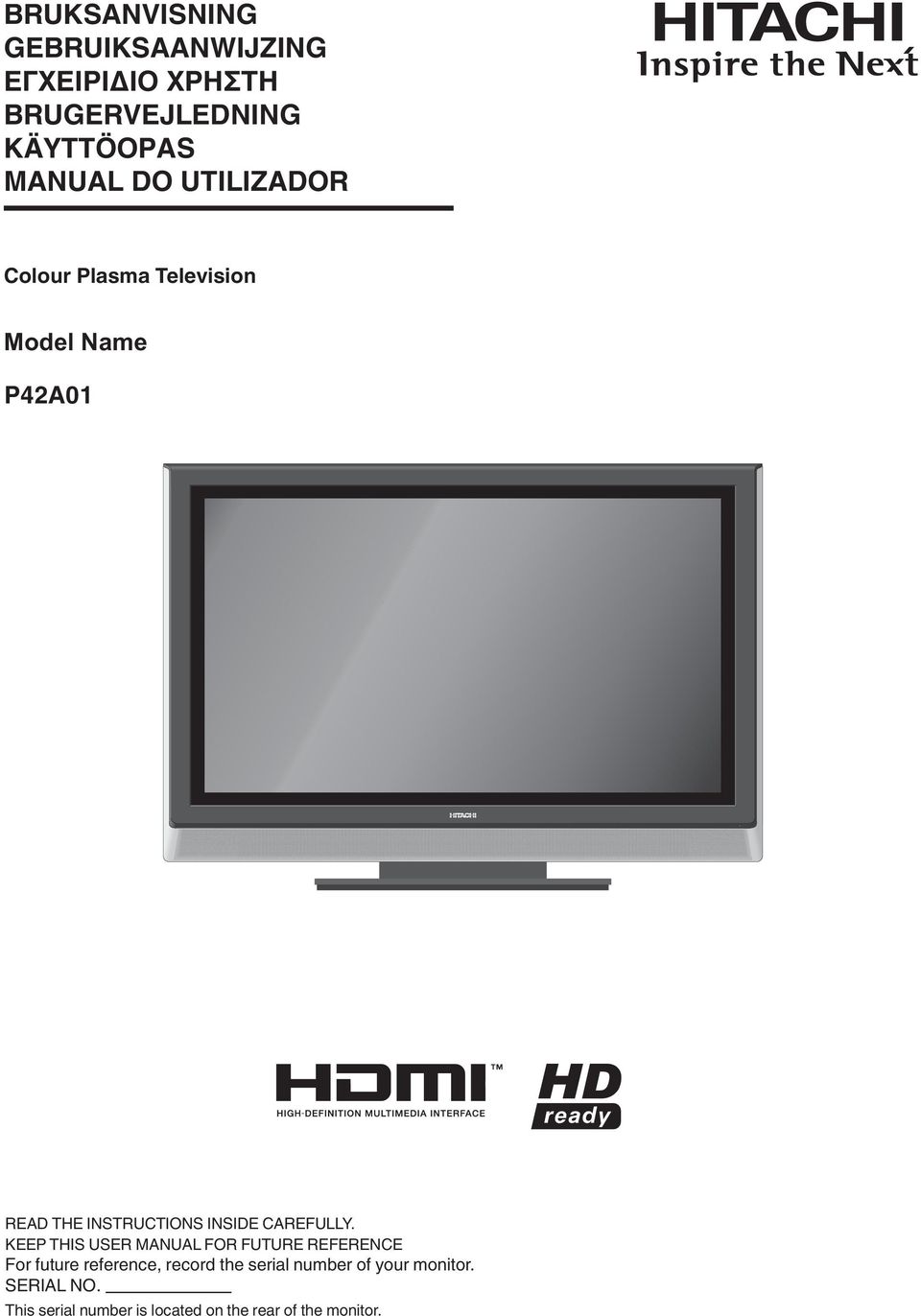

1 BRUKSANVISNING GEBRUIKSAANWIJZING ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ BRUGERVEJLEDNING KÄYTTÖOPAS MANUAL DO UTILIZADOR Colour Plasma Television Model Name P42A01 READ THE INSTRUCTIONS INSIDE CAREFULLY. KEEP THIS USER MANUAL FOR FUTURE REFERENCE For future reference, record the serial number of your monitor. SERIAL NO. This serial number is located on the rear of the monitor.

2 KÄYTTÖOPAS SUOMI Kiitämme sinua HITACHIn Plasma-television ostamisesta. Lue tämä käyttöopas huolellisesti ennen tuotteen käyttämistä. Lue huolella ennen laitteen käyttämistä kaikki ohjeet ja seuraa niitä, erityisesti kohdat TÄRKEÄT TURVAOHJEET ja TURVA VAROITUKSET, jotta osaat käyttää laitetta oikein. Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten.

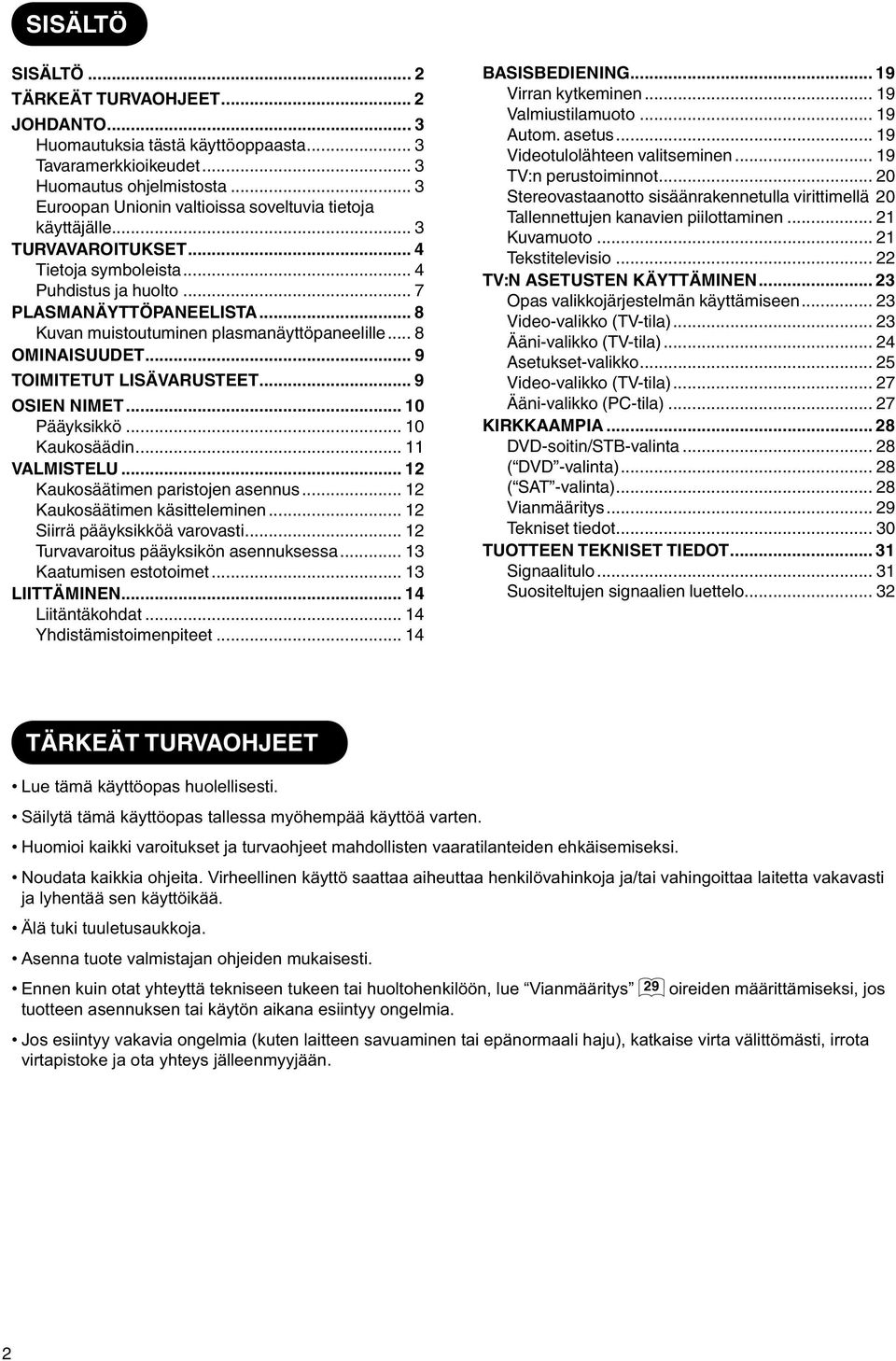

3 SISÄLTÖ SISÄLTÖ... 2 TÄRKEÄT TURVAOHJEET... 2 JOHDANTO... 3 Huomautuksia tästä käyttöoppaasta... 3 Tavaramerkkioikeudet... 3 Huomautus ohjelmistosta... 3 Euroopan Unionin valtioissa soveltuvia tietoja käyttäjälle... 3 TURVAVAROITUKSET... 4 Tietoja symboleista... 4 Puhdistus ja huolto... 7 PLASMANÄYTTÖPANEELISTA... 8 Kuvan muistoutuminen plasmanäyttöpaneelille... 8 OMINAISUUDET... 9 TOIMITETUT LISÄVARUSTEET... 9 OSIEN NIMET Pääyksikkö Kaukosäädin VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimen käsitteleminen Siirrä pääyksikköä varovasti Turvavaroitus pääyksikön asennuksessa Kaatumisen estotoimet LIITTÄMINEN Liitäntäkohdat Yhdistämistoimenpiteet BASISBEDIENING Virran kytkeminen Valmiustilamuoto Autom. asetus Videotulolähteen valitseminen TV:n perustoiminnot Stereovastaanotto sisäänrakennetulla virittimellä 20 Tallennettujen kanavien piilottaminen Kuvamuoto Tekstitelevisio TV:N ASETUSTEN KÄYTTÄMINEN Opas valikkojärjestelmän käyttämiseen Video-valikko (TV-tila) Ääni-valikko (TV-tila) Asetukset-valikko Video-valikko (TV-tila) Ääni-valikko (PC-tila) KIRKKAAMPIA DVD-soitin/STB-valinta ( DVD -valinta) ( SAT -valinta) Vianmääritys Tekniset tiedot TUOTTEEN TEKNISET TIEDOT Signaalitulo Suositeltujen signaalien luettelo TÄRKEÄT TURVAOHJEET Lue tämä käyttöopas huolellisesti. Säilytä tämä käyttöopas tallessa myöhempää käyttöä varten. Huomioi kaikki varoitukset ja turvaohjeet mahdollisten vaaratilanteiden ehkäisemiseksi. Noudata kaikkia ohjeita. Virheellinen käyttö saattaa aiheuttaa henkilövahinkoja ja/tai vahingoittaa laitetta vakavasti ja lyhentää sen käyttöikää. Älä tuki tuuletusaukkoja. Asenna tuote valmistajan ohjeiden mukaisesti. Ennen kuin otat yhteyttä tekniseen tukeen tai huoltohenkilöön, lue Vianmääritys 29 oireiden määrittämiseksi, jos tuotteen asennuksen tai käytön aikana esiintyy ongelmia. Jos esiintyy vakavia ongelmia (kuten laitteen savuaminen tai epänormaali haju), katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. 2

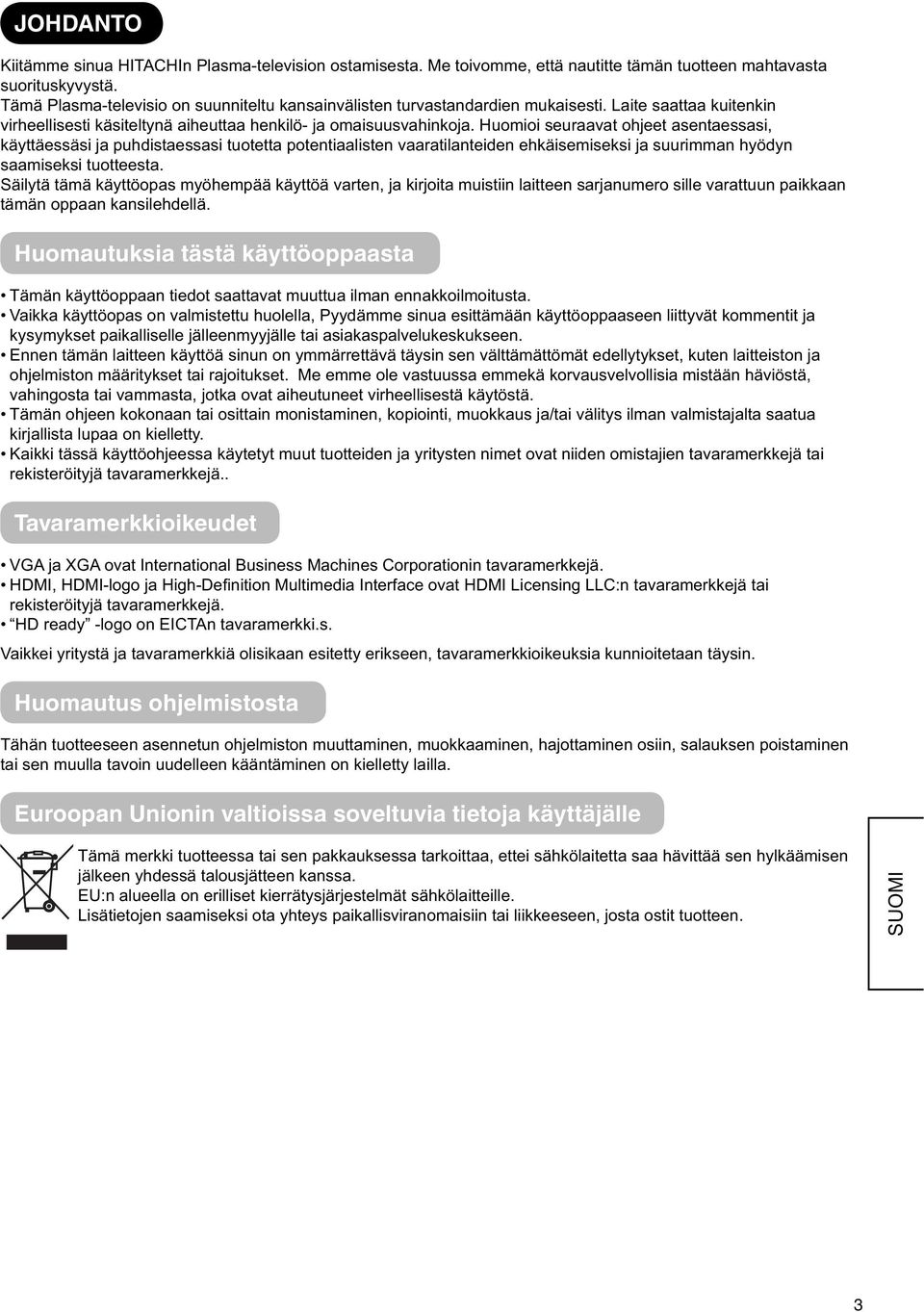

4 JOHDANTO Kiitämme sinua HITACHIn Plasma-television ostamisesta. Me toivomme, että nautitte tämän tuotteen mahtavasta suorituskyvystä. Tämä Plasma-televisio on suunniteltu kansainvälisten turvastandardien mukaisesti. Laite saattaa kuitenkin virheellisesti käsiteltynä aiheuttaa henkilö- ja omaisuusvahinkoja. Huomioi seuraavat ohjeet asentaessasi, käyttäessäsi ja puhdistaessasi tuotetta potentiaalisten vaaratilanteiden ehkäisemiseksi ja suurimman hyödyn saamiseksi tuotteesta. Säilytä tämä käyttöopas myöhempää käyttöä varten, ja kirjoita muistiin laitteen sarjanumero sille varattuun paikkaan tämän oppaan kansilehdellä. Huomautuksia tästä käyttöoppaasta Tämän käyttöoppaan tiedot saattavat muuttua ilman ennakkoilmoitusta. Vaikka käyttöopas on valmistettu huolella, Pyydämme sinua esittämään käyttöoppaaseen liittyvät kommentit ja kysymykset paikalliselle jälleenmyyjälle tai asiakaspalvelukeskukseen. Ennen tämän laitteen käyttöä sinun on ymmärrettävä täysin sen välttämättömät edellytykset, kuten laitteiston ja ohjelmiston määritykset tai rajoitukset. Me emme ole vastuussa emmekä korvausvelvollisia mistään häviöstä, vahingosta tai vammasta, jotka ovat aiheutuneet virheellisestä käytöstä. Tämän ohjeen kokonaan tai osittain monistaminen, kopiointi, muokkaus ja/tai välitys ilman valmistajalta saatua kirjallista lupaa on kielletty. Kaikki tässä käyttöohjeessa käytetyt muut tuotteiden ja yritysten nimet ovat niiden omistajien tavaramerkkejä tai rekisteröityjä tavaramerkkejä.. Tavaramerkkioikeudet VGA ja XGA ovat International Business Machines Corporationin tavaramerkkejä. HDMI, HDMI-logo ja High-Defi nition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. HD ready -logo on EICTAn tavaramerkki.s. Vaikkei yritystä ja tavaramerkkiä olisikaan esitetty erikseen, tavaramerkkioikeuksia kunnioitetaan täysin. Huomautus ohjelmistosta Tähän tuotteeseen asennetun ohjelmiston muuttaminen, muokkaaminen, hajottaminen osiin, salauksen poistaminen tai sen muulla tavoin uudelleen kääntäminen on kielletty lailla. Euroopan Unionin valtioissa soveltuvia tietoja käyttäjälle Tämä merkki tuotteessa tai sen pakkauksessa tarkoittaa, ettei sähkölaitetta saa hävittää sen hylkäämisen jälkeen yhdessä talousjätteen kanssa. EU:n alueella on erilliset kierrätysjärjestelmät sähkölaitteille. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. SUOMI 3

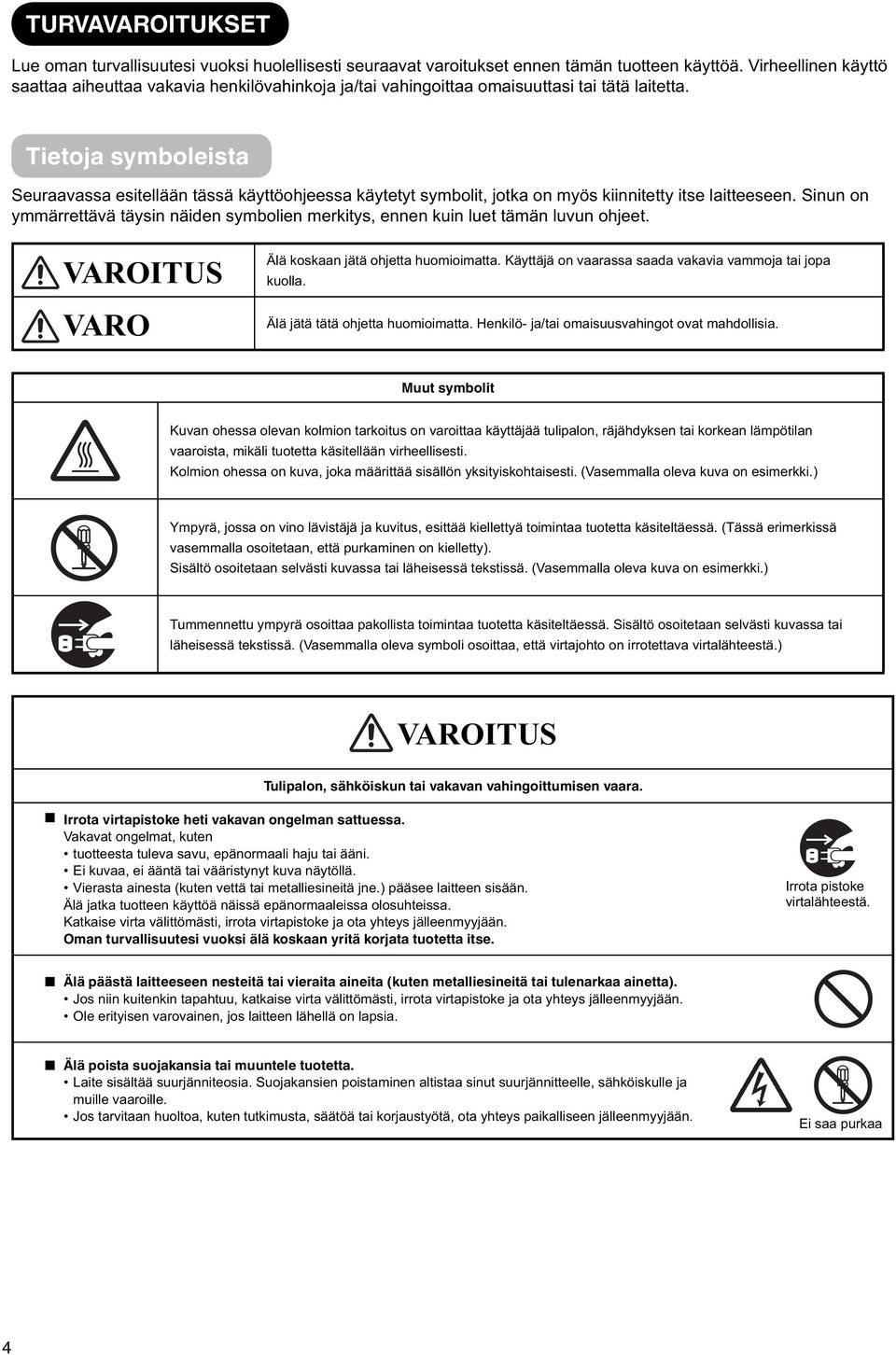

5 TURVAVAROITUKSET Lue oman turvallisuutesi vuoksi huolellisesti seuraavat varoitukset ennen tämän tuotteen käyttöä. Virheellinen käyttö saattaa aiheuttaa vakavia henkilövahinkoja ja/tai vahingoittaa omaisuuttasi tai tätä laitetta. Tietoja symboleista Seuraavassa esitellään tässä käyttöohjeessa käytetyt symbolit, jotka on myös kiinnitetty itse laitteeseen. Sinun on ymmärrettävä täysin näiden symbolien merkitys, ennen kuin luet tämän luvun ohjeet. VAROITUS VARO Älä koskaan jätä ohjetta huomioimatta. Käyttäjä on vaarassa saada vakavia vammoja tai jopa kuolla. Älä jätä tätä ohjetta huomioimatta. Henkilö- ja/tai omaisuusvahingot ovat mahdollisia. Muut symbolit Kuvan ohessa olevan kolmion tarkoitus on varoittaa käyttäjää tulipalon, räjähdyksen tai korkean lämpötilan vaaroista, mikäli tuotetta käsitellään virheellisesti. Kolmion ohessa on kuva, joka määrittää sisällön yksityiskohtaisesti. (Vasemmalla oleva kuva on esimerkki.) Ympyrä, jossa on vino lävistäjä ja kuvitus, esittää kiellettyä toimintaa tuotetta käsiteltäessä. (Tässä erimerkissä vasemmalla osoitetaan, että purkaminen on kielletty). Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva kuva on esimerkki.) Tummennettu ympyrä osoittaa pakollista toimintaa tuotetta käsiteltäessä. Sisältö osoitetaan selvästi kuvassa tai läheisessä tekstissä. (Vasemmalla oleva symboli osoittaa, että virtajohto on irrotettava virtalähteestä.) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara. Irrota virtapistoke heti vakavan ongelman sattuessa. Vakavat ongelmat, kuten tuotteesta tuleva savu, epänormaali haju tai ääni. Ei kuvaa, ei ääntä tai vääristynyt kuva näytöllä. Vierasta ainesta (kuten vettä tai metalliesineitä jne.) pääsee laitteen sisään. Älä jatka tuotteen käyttöä näissä epänormaaleissa olosuhteissa. Katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Oman turvallisuutesi vuoksi älä koskaan yritä korjata tuotetta itse. Irrota pistoke virtalähteestä. Älä päästä laitteeseen nesteitä tai vieraita aineita (kuten metalliesineitä tai tulenarkaa ainetta). Jos niin kuitenkin tapahtuu, katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Ole erityisen varovainen, jos laitteen lähellä on lapsia. Älä poista suojakansia tai muuntele tuotetta. Laite sisältää suurjänniteosia. Suojakansien poistaminen altistaa sinut suurjännitteelle, sähköiskulle ja muille vaaroille. Jos tarvitaan huoltoa, kuten tutkimusta, säätöä tai korjaustyötä, ota yhteys paikalliseen jälleenmyyjään. Ei saa purkaa 4

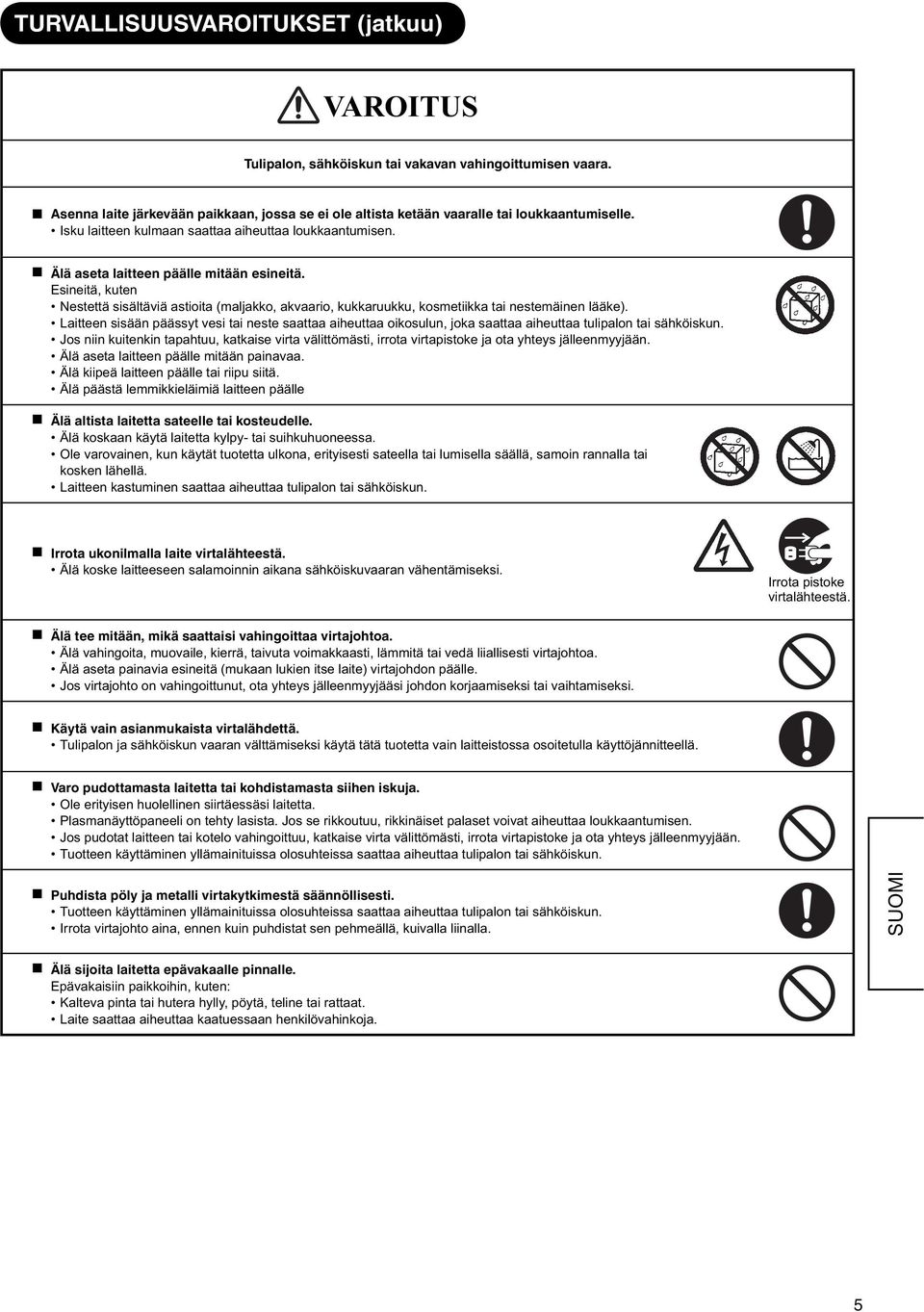

6 TURVALLISUUSVAROITUKSET (jatkuu) VAROITUS Tulipalon, sähköiskun tai vakavan vahingoittumisen vaara. Asenna laite järkevään paikkaan, jossa se ei ole altista ketään vaaralle tai loukkaantumiselle. Isku laitteen kulmaan saattaa aiheuttaa loukkaantumisen. Älä aseta laitteen päälle mitään esineitä. Esineitä, kuten Nestettä sisältäviä astioita (maljakko, akvaario, kukkaruukku, kosmetiikka tai nestemäinen lääke). Laitteen sisään päässyt vesi tai neste saattaa aiheuttaa oikosulun, joka saattaa aiheuttaa tulipalon tai sähköiskun. Jos niin kuitenkin tapahtuu, katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Älä aseta laitteen päälle mitään painavaa. Älä kiipeä laitteen päälle tai riipu siitä. Älä päästä lemmikkieläimiä laitteen päälle Älä altista laitetta sateelle tai kosteudelle. Älä koskaan käytä laitetta kylpy- tai suihkuhuoneessa. Ole varovainen, kun käytät tuotetta ulkona, erityisesti sateella tai lumisella säällä, samoin rannalla tai kosken lähellä. Laitteen kastuminen saattaa aiheuttaa tulipalon tai sähköiskun. Irrota ukonilmalla laite virtalähteestä. Älä koske laitteeseen salamoinnin aikana sähköiskuvaaran vähentämiseksi. Irrota pistoke virtalähteestä. Älä tee mitään, mikä saattaisi vahingoittaa virtajohtoa. Älä vahingoita, muovaile, kierrä, taivuta voimakkaasti, lämmitä tai vedä liiallisesti virtajohtoa. Älä aseta painavia esineitä (mukaan lukien itse laite) virtajohdon päälle. Jos virtajohto on vahingoittunut, ota yhteys jälleenmyyjääsi johdon korjaamiseksi tai vaihtamiseksi. Käytä vain asianmukaista virtalähdettä. Tulipalon ja sähköiskun vaaran välttämiseksi käytä tätä tuotetta vain laitteistossa osoitetulla käyttöjännitteellä. Varo pudottamasta laitetta tai kohdistamasta siihen iskuja. Ole erityisen huolellinen siirtäessäsi laitetta. Plasmanäyttöpaneeli on tehty lasista. Jos se rikkoutuu, rikkinäiset palaset voivat aiheuttaa loukkaantumisen. Jos pudotat laitteen tai kotelo vahingoittuu, katkaise virta välittömästi, irrota virtapistoke ja ota yhteys jälleenmyyjään. Tuotteen käyttäminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Puhdista pöly ja metalli virtakytkimestä säännöllisesti. Tuotteen käyttäminen yllämainituissa olosuhteissa saattaa aiheuttaa tulipalon tai sähköiskun. Irrota virtajohto aina, ennen kuin puhdistat sen pehmeällä, kuivalla liinalla. SUOMI Älä sijoita laitetta epävakaalle pinnalle. Epävakaisiin paikkoihin, kuten: Kalteva pinta tai hutera hylly, pöytä, teline tai rattaat. Laite saattaa aiheuttaa kaatuessaan henkilövahinkoja. 5

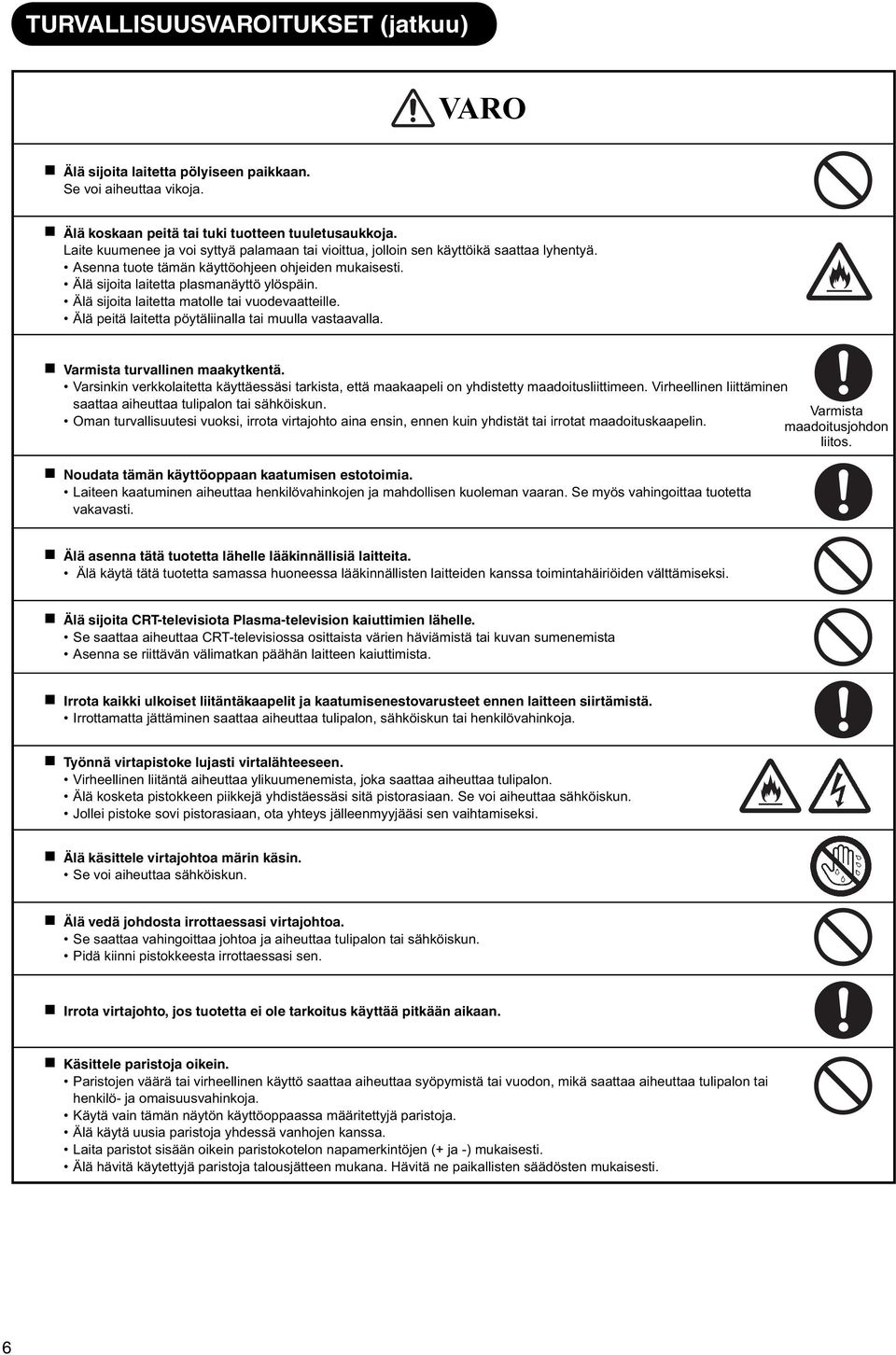

7 TURVALLISUUSVAROITUKSET (jatkuu) VARO Älä sijoita laitetta pölyiseen paikkaan. Se voi aiheuttaa vikoja. Älä koskaan peitä tai tuki tuotteen tuuletusaukkoja. Laite kuumenee ja voi syttyä palamaan tai vioittua, jolloin sen käyttöikä saattaa lyhentyä. Asenna tuote tämän käyttöohjeen ohjeiden mukaisesti. Älä sijoita laitetta plasmanäyttö ylöspäin. Älä sijoita laitetta matolle tai vuodevaatteille. Älä peitä laitetta pöytäliinalla tai muulla vastaavalla. Varmista turvallinen maakytkentä. Varsinkin verkkolaitetta käyttäessäsi tarkista, että maakaapeli on yhdistetty maadoitusliittimeen. Virheellinen liittäminen saattaa aiheuttaa tulipalon tai sähköiskun. Varmista Oman turvallisuutesi vuoksi, irrota virtajohto aina ensin, ennen kuin yhdistät tai irrotat maadoituskaapelin. maadoitusjohdon liitos. Noudata tämän käyttöoppaan kaatumisen estotoimia. Laiteen kaatuminen aiheuttaa henkilövahinkojen ja mahdollisen kuoleman vaaran. Se myös vahingoittaa tuotetta vakavasti. Älä asenna tätä tuotetta lähelle lääkinnällisiä laitteita. Älä käytä tätä tuotetta samassa huoneessa lääkinnällisten laitteiden kanssa toimintahäiriöiden välttämiseksi. Älä sijoita CRT-televisiota Plasma-television kaiuttimien lähelle. Se saattaa aiheuttaa CRT-televisiossa osittaista värien häviämistä tai kuvan sumenemista Asenna se riittävän välimatkan päähän laitteen kaiuttimista. Irrota kaikki ulkoiset liitäntäkaapelit ja kaatumisenestovarusteet ennen laitteen siirtämistä. Irrottamatta jättäminen saattaa aiheuttaa tulipalon, sähköiskun tai henkilövahinkoja. Työnnä virtapistoke lujasti virtalähteeseen. Virheellinen liitäntä aiheuttaa ylikuumenemista, joka saattaa aiheuttaa tulipalon. Älä kosketa pistokkeen piikkejä yhdistäessäsi sitä pistorasiaan. Se voi aiheuttaa sähköiskun. Jollei pistoke sovi pistorasiaan, ota yhteys jälleenmyyjääsi sen vaihtamiseksi. Älä käsittele virtajohtoa märin käsin. Se voi aiheuttaa sähköiskun. Älä vedä johdosta irrottaessasi virtajohtoa. Se saattaa vahingoittaa johtoa ja aiheuttaa tulipalon tai sähköiskun. Pidä kiinni pistokkeesta irrottaessasi sen. Irrota virtajohto, jos tuotetta ei ole tarkoitus käyttää pitkään aikaan. Käsittele paristoja oikein. Paristojen väärä tai virheellinen käyttö saattaa aiheuttaa syöpymistä tai vuodon, mikä saattaa aiheuttaa tulipalon tai henkilö- ja omaisuusvahinkoja. Käytä vain tämän näytön käyttöoppaassa määritettyjä paristoja. Älä käytä uusia paristoja yhdessä vanhojen kanssa. Laita paristot sisään oikein paristokotelon napamerkintöjen (+ ja -) mukaisesti. Älä hävitä käytettyjä paristoja talousjätteen mukana. Hävitä ne paikallisten säädösten mukaisesti. 6

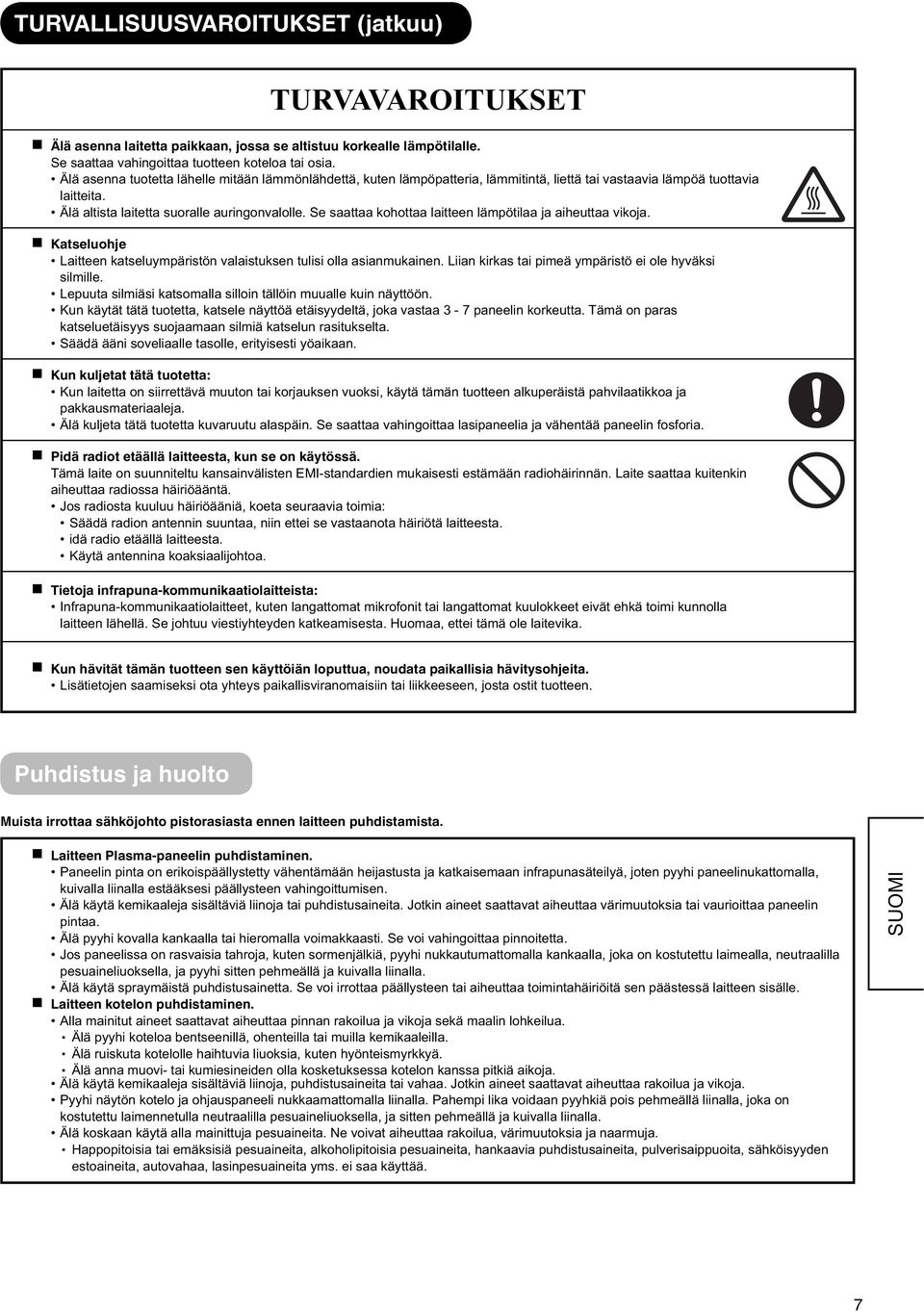

8 TURVALLISUUSVAROITUKSET (jatkuu) TURVAVAROITUKSET Älä asenna laitetta paikkaan, jossa se altistuu korkealle lämpötilalle. Se saattaa vahingoittaa tuotteen koteloa tai osia. Älä asenna tuotetta lähelle mitään lämmönlähdettä, kuten lämpöpatteria, lämmitintä, liettä tai vastaavia lämpöä tuottavia laitteita. Älä altista laitetta suoralle auringonvalolle. Se saattaa kohottaa laitteen lämpötilaa ja aiheuttaa vikoja. Katseluohje Laitteen katseluympäristön valaistuksen tulisi olla asianmukainen. Liian kirkas tai pimeä ympäristö ei ole hyväksi silmille. Lepuuta silmiäsi katsomalla silloin tällöin muualle kuin näyttöön. Kun käytät tätä tuotetta, katsele näyttöä etäisyydeltä, joka vastaa 3-7 paneelin korkeutta. Tämä on paras katseluetäisyys suojaamaan silmiä katselun rasitukselta. Säädä ääni soveliaalle tasolle, erityisesti yöaikaan. Kun kuljetat tätä tuotetta: Kun laitetta on siirrettävä muuton tai korjauksen vuoksi, käytä tämän tuotteen alkuperäistä pahvilaatikkoa ja pakkausmateriaaleja. Älä kuljeta tätä tuotetta kuvaruutu alaspäin. Se saattaa vahingoittaa lasipaneelia ja vähentää paneelin fosforia. Pidä radiot etäällä laitteesta, kun se on käytössä. Tämä laite on suunniteltu kansainvälisten EMI-standardien mukaisesti estämään radiohäirinnän. Laite saattaa kuitenkin aiheuttaa radiossa häiriöääntä. Jos radiosta kuuluu häiriöääniä, koeta seuraavia toimia: Säädä radion antennin suuntaa, niin ettei se vastaanota häiriötä laitteesta. idä radio etäällä laitteesta. Käytä antennina koaksiaalijohtoa. Tietoja infrapuna-kommunikaatiolaitteista: Infrapuna-kommunikaatiolaitteet, kuten langattomat mikrofonit tai langattomat kuulokkeet eivät ehkä toimi kunnolla laitteen lähellä. Se johtuu viestiyhteyden katkeamisesta. Huomaa, ettei tämä ole laitevika. Kun hävität tämän tuotteen sen käyttöiän loputtua, noudata paikallisia hävitysohjeita. Lisätietojen saamiseksi ota yhteys paikallisviranomaisiin tai liikkeeseen, josta ostit tuotteen. Puhdistus ja huolto Muista irrottaa sähköjohto pistorasiasta ennen laitteen puhdistamista. Laitteen Plasma-paneelin puhdistaminen. Paneelin pinta on erikoispäällystetty vähentämään heijastusta ja katkaisemaan infrapunasäteilyä, joten pyyhi paneelinukattomalla, kuivalla liinalla estääksesi päällysteen vahingoittumisen. Älä käytä kemikaaleja sisältäviä liinoja tai puhdistusaineita. Jotkin aineet saattavat aiheuttaa värimuutoksia tai vaurioittaa paneelin pintaa. Älä pyyhi kovalla kankaalla tai hieromalla voimakkaasti. Se voi vahingoittaa pinnoitetta. Jos paneelissa on rasvaisia tahroja, kuten sormenjälkiä, pyyhi nukkautumattomalla kankaalla, joka on kostutettu laimealla, neutraalilla pesuaineliuoksella, ja pyyhi sitten pehmeällä ja kuivalla liinalla. Älä käytä spraymäistä puhdistusainetta. Se voi irrottaa päällysteen tai aiheuttaa toimintahäiriöitä sen päästessä laitteen sisälle. Laitteen kotelon puhdistaminen. Alla mainitut aineet saattavat aiheuttaa pinnan rakoilua ja vikoja sekä maalin lohkeilua. Älä pyyhi koteloa bentseenillä, ohenteilla tai muilla kemikaaleilla. Älä ruiskuta kotelolle haihtuvia liuoksia, kuten hyönteismyrkkyä. Älä anna muovi- tai kumiesineiden olla kosketuksessa kotelon kanssa pitkiä aikoja. Älä käytä kemikaaleja sisältäviä liinoja, puhdistusaineita tai vahaa. Jotkin aineet saattavat aiheuttaa rakoilua ja vikoja. Pyyhi näytön kotelo ja ohjauspaneeli nukkaamattomalla liinalla. Pahempi lika voidaan pyyhkiä pois pehmeällä liinalla, joka on kostutettu laimennetulla neutraalilla pesuaineliuoksella, ja sitten pehmeällä ja kuivalla liinalla. Älä koskaan käytä alla mainittuja pesuaineita. Ne voivat aiheuttaa rakoilua, värimuutoksia ja naarmuja. Happopitoisia tai emäksisiä pesuaineita, alkoholipitoisia pesuaineita, hankaavia puhdistusaineita, pulverisaippuoita, sähköisyyden estoaineita, autovahaa, lasinpesuaineita yms. ei saa käyttää. SUOMI 7

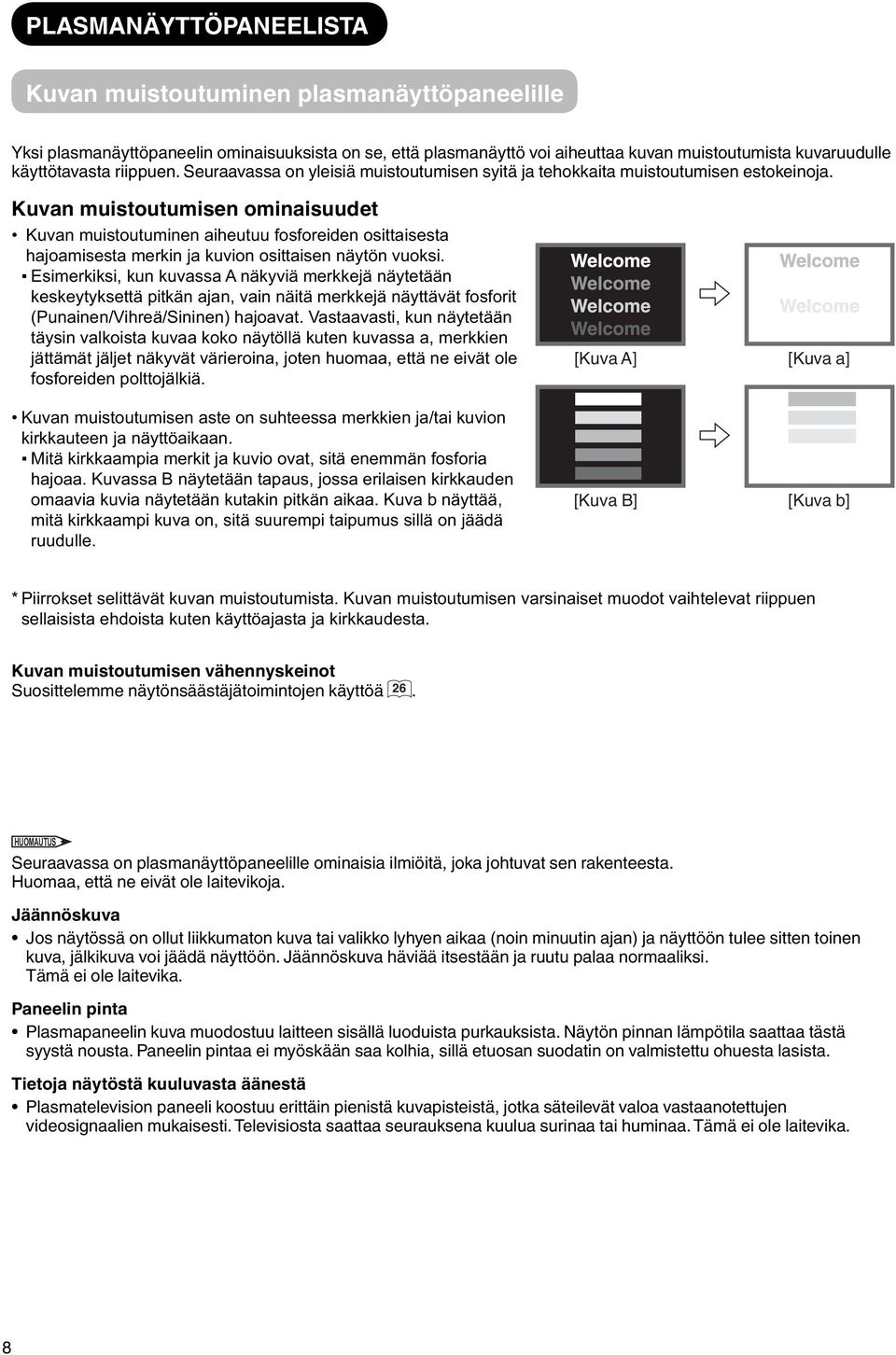

9 PLASMANÄYTTÖPANEELISTA Kuvan muistoutuminen plasmanäyttöpaneelille Yksi plasmanäyttöpaneelin ominaisuuksista on se, että plasmanäyttö voi aiheuttaa kuvan muistoutumista kuvaruudulle käyttötavasta riippuen. Seuraavassa on yleisiä muistoutumisen syitä ja tehokkaita muistoutumisen estokeinoja. Kuvan muistoutumisen ominaisuudet Kuvan muistoutuminen aiheutuu fosforeiden osittaisesta hajoamisesta merkin ja kuvion osittaisen näytön vuoksi. Esimerkiksi, kun kuvassa A näkyviä merkkejä näytetään keskeytyksettä pitkän ajan, vain näitä merkkejä näyttävät fosforit (Punainen/Vihreä/Sininen) hajoavat. Vastaavasti, kun näytetään täysin valkoista kuvaa koko näytöllä kuten kuvassa a, merkkien jättämät jäljet näkyvät värieroina, joten huomaa, että ne eivät ole fosforeiden polttojälkiä. Kuvan muistoutumisen aste on suhteessa merkkien ja/tai kuvion kirkkauteen ja näyttöaikaan. Mitä kirkkaampia merkit ja kuvio ovat, sitä enemmän fosforia hajoaa. Kuvassa B näytetään tapaus, jossa erilaisen kirkkauden omaavia kuvia näytetään kutakin pitkän aikaa. Kuva b näyttää, mitä kirkkaampi kuva on, sitä suurempi taipumus sillä on jäädä ruudulle. [Kuva A] [Kuva a] [Kuva B] [Kuva b] * Piirrokset selittävät kuvan muistoutumista. Kuvan muistoutumisen varsinaiset muodot vaihtelevat riippuen sellaisista ehdoista kuten käyttöajasta ja kirkkaudesta. Kuvan muistoutumisen vähennyskeinot Suosittelemme näytönsäästäjätoimintojen käyttöä 26. HUOMAUTUS Seuraavassa on plasmanäyttöpaneelille ominaisia ilmiöitä, joka johtuvat sen rakenteesta. Huomaa, että ne eivät ole laitevikoja. Jäännöskuva Jos näytössä on ollut liikkumaton kuva tai valikko lyhyen aikaa (noin minuutin ajan) ja näyttöön tulee sitten toinen kuva, jälkikuva voi jäädä näyttöön. Jäännöskuva häviää itsestään ja ruutu palaa normaaliksi. Tämä ei ole laitevika. Paneelin pinta Plasmapaneelin kuva muodostuu laitteen sisällä luoduista purkauksista. Näytön pinnan lämpötila saattaa tästä syystä nousta. Paneelin pintaa ei myöskään saa kolhia, sillä etuosan suodatin on valmistettu ohuesta lasista. Tietoja näytöstä kuuluvasta äänestä Plasmatelevision paneeli koostuu erittäin pienistä kuvapisteistä, jotka säteilevät valoa vastaanotettujen videosignaalien mukaisesti. Televisiosta saattaa seurauksena kuulua surinaa tai huminaa. Tämä ei ole laitevika. 8

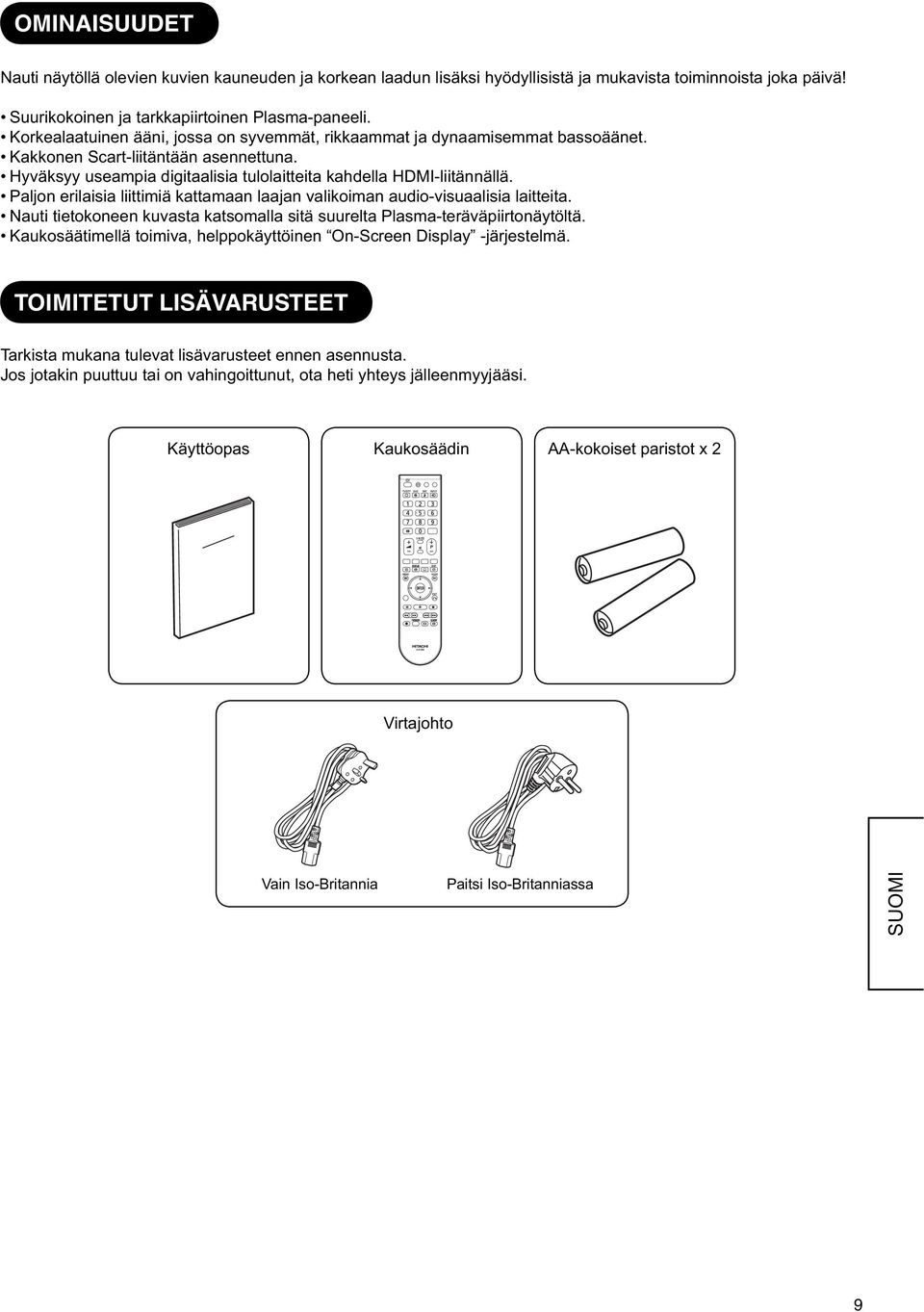

10 OMINAISUUDET Nauti näytöllä olevien kuvien kauneuden ja korkean laadun lisäksi hyödyllisistä ja mukavista toiminnoista joka päivä! Suurikokoinen ja tarkkapiirtoinen Plasma-paneeli. Korkealaatuinen ääni, jossa on syvemmät, rikkaammat ja dynaamisemmat bassoäänet. Kakkonen Scart-liitäntään asennettuna. Hyväksyy useampia digitaalisia tulolaitteita kahdella HDMI-liitännällä. Paljon erilaisia liittimiä kattamaan laajan valikoiman audio-visuaalisia laitteita. Nauti tietokoneen kuvasta katsomalla sitä suurelta Plasma-teräväpiirtonäytöltä. Kaukosäätimellä toimiva, helppokäyttöinen On-Screen Display -järjestelmä. TOIMITETUT LISÄVARUSTEET Tarkista mukana tulevat lisävarusteet ennen asennusta. Jos jotakin puuttuu tai on vahingoittunut, ota heti yhteys jälleenmyyjääsi. Käyttöopas Kaukosäädin AA-kokoiset paristot x 2 Virtajohto Vain Iso-Britannia Paitsi Iso-Britanniassa SUOMI 9

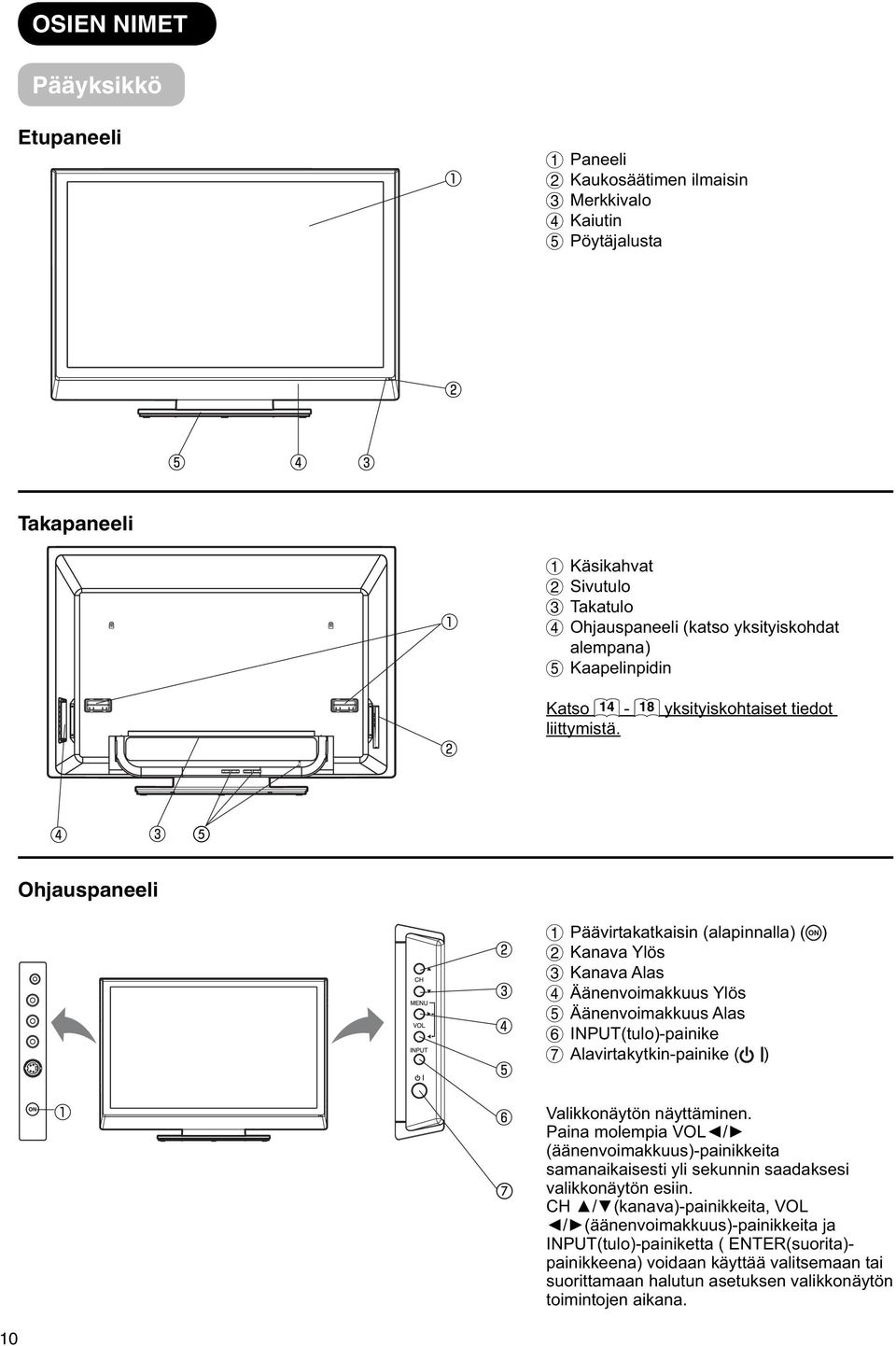

11 OSIEN NIMET Pääyksikkö Etupaneeli 1 Paneeli 2 Kaukosäätimen ilmaisin 3 Merkkivalo 4 Kaiutin 5 Pöytäjalusta Takapaneeli 1 Käsikahvat 2 Sivutulo 3 Takatulo 4 Ohjauspaneeli (katso yksityiskohdat alempana) 5 Kaapelinpidin Katso yksityiskohtaiset tiedot liittymistä. 5 Ohjauspaneeli 1 Päävirtakatkaisin (alapinnalla) ( ) 2 Kanava Ylös 3 Kanava Alas 4 Äänenvoimakkuus Ylös 5 Äänenvoimakkuus Alas 6 INPUT(tulo)-painike 7 Alavirtakytkin-painike ( ) 7 Valikkonäytön näyttäminen. Paina molempia VOL / (äänenvoimakkuus)-painikkeita samanaikaisesti yli sekunnin saadaksesi valikkonäytön esiin. CH / (kanava)-painikkeita, VOL / (äänenvoimakkuus)-painikkeita ja INPUT(tulo)-painiketta ( ENTER(suorita)- painikkeena) voidaan käyttää valitsemaan tai suorittamaan halutun asetuksen valikkonäytön toimintojen aikana. 10

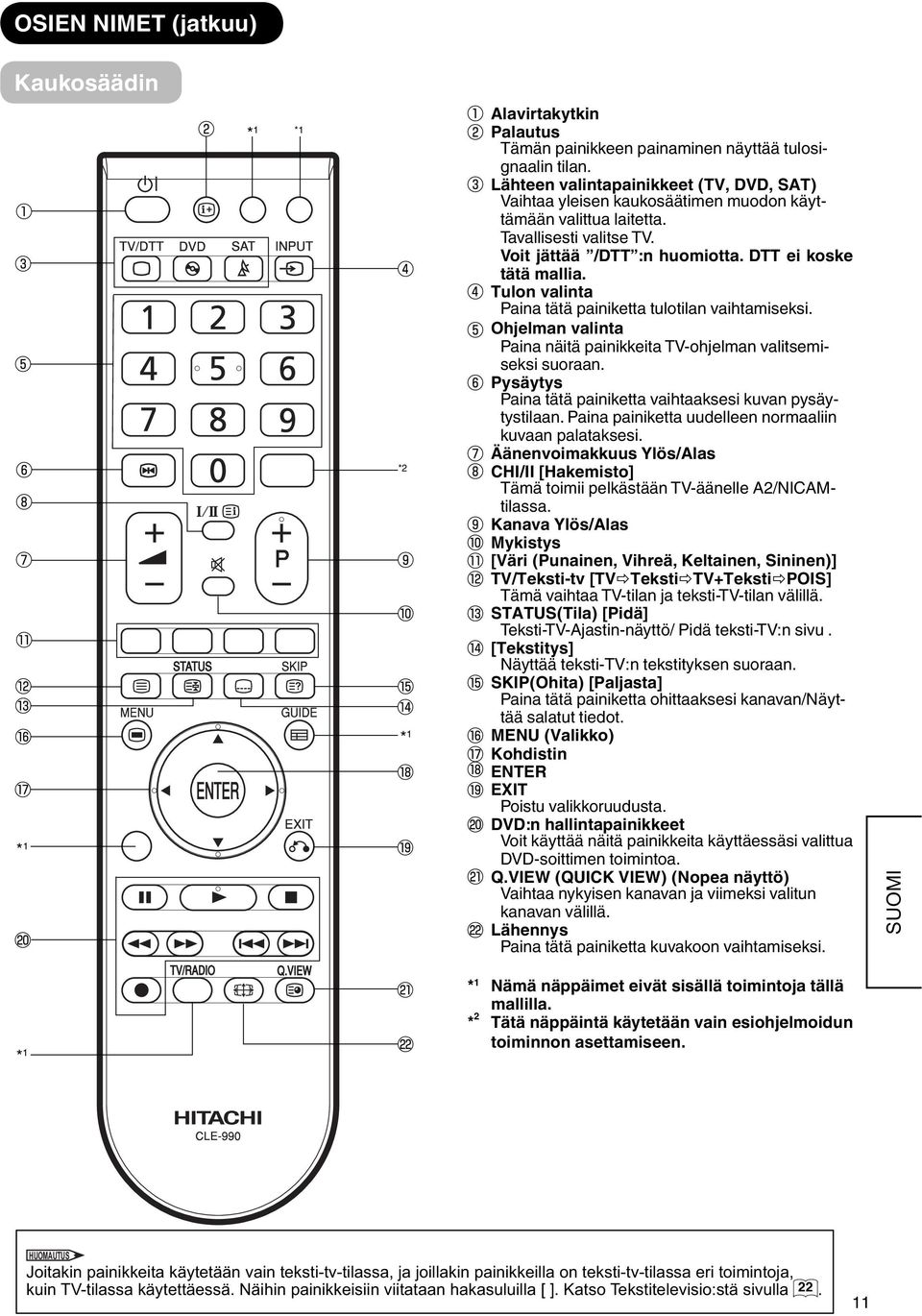

12 OSIEN NIMET (jatkuu) Kaukosäädin * 1 * 1 *1 *2 * 1 Alavirtakytkin Palautus Tämän painikkeen painaminen näyttää tulosignaalin tilan. Lähteen valintapainikkeet (TV, DVD, SAT) Vaihtaa yleisen kaukosäätimen muodon käyttämään valittua laitetta. Tavallisesti valitse TV. Voit jättää /DTT :n huomiotta. DTT ei koske tätä mallia. Tulon valinta Paina tätä painiketta tulotilan vaihtamiseksi. Ohjelman valinta Paina näitä painikkeita TV-ohjelman valitsemiseksi suoraan. Pysäytys Paina tätä painiketta vaihtaaksesi kuvan pysäytystilaan. Paina painiketta uudelleen normaaliin kuvaan palataksesi. Äänenvoimakkuus Ylös/Alas CHI/II [Hakemisto] Tämä toimii pelkästään TV-äänelle A2/NICAMtilassa. Kanava Ylös/Alas Mykistys [Väri (Punainen, Vihreä, Keltainen, Sininen)] TV/Teksti-tv [TV Teksti TV+Teksti POIS] Tämä vaihtaa TV-tilan ja teksti-tv-tilan välillä. STATUS(Tila) [Pidä] Teksti-TV-Ajastin-näyttö/ Pidä teksti-tv:n sivu. [Tekstitys] Näyttää teksti-tv:n tekstityksen suoraan. SKIP(Ohita) [Paljasta] Paina tätä painiketta ohittaaksesi kanavan/näyttää salatut tiedot. MENU (Valikko) Kohdistin ENTER EXIT Poistu valikkoruudusta. DVD:n hallintapainikkeet Voit käyttää näitä painikkeita käyttäessäsi valittua DVD-soittimen toimintoa. Q.VIEW (QUICK VIEW) (Nopea näyttö) Vaihtaa nykyisen kanavan ja viimeksi valitun kanavan välillä. Lähennys Paina tätä painiketta kuvakoon vaihtamiseksi. SUOMI * 1 * 1 Nämä näppäimet eivät sisällä toimintoja tällä mallilla. * 2 Tätä näppäintä käytetään vain esiohjelmoidun toiminnon asettamiseen. HUOMAUTUS Joitakin painikkeita käytetään vain teksti-tv-tilassa, ja joillakin painikkeilla on teksti-tv-tilassa eri toimintoja, kuin TV-tilassa käytettäessä. Näihin painikkeisiin viitataan hakasuluilla [ ]. Katso Tekstitelevisio:stä sivulla

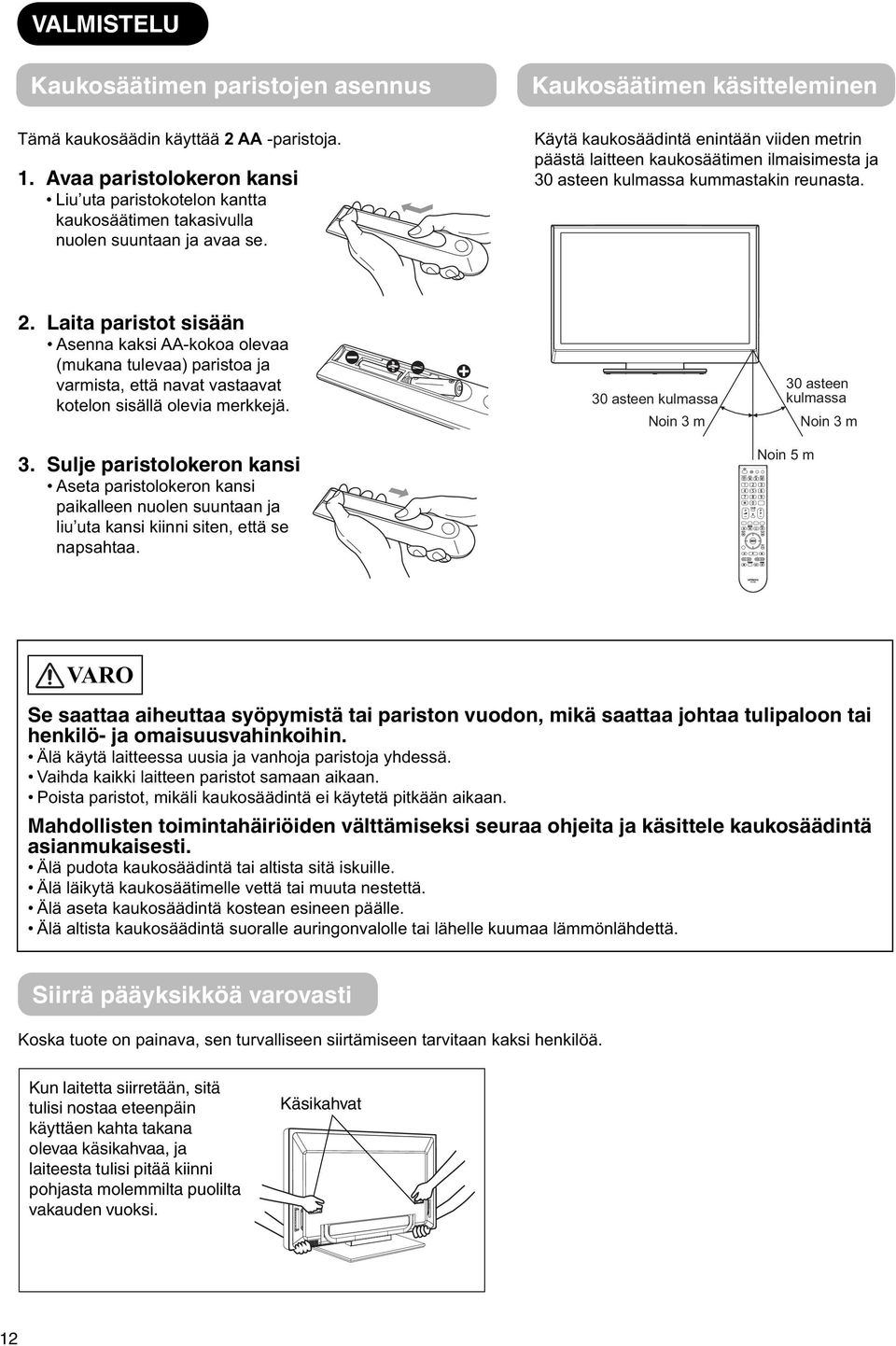

13 VALMISTELU Kaukosäätimen paristojen asennus Kaukosäätimen käsitteleminen Tämä kaukosäädin käyttää 2 AA -paristoja. 1. Avaa paristolokeron kansi Liu uta paristokotelon kantta kaukosäätimen takasivulla nuolen suuntaan ja avaa se. Käytä kaukosäädintä enintään viiden metrin päästä laitteen kaukosäätimen ilmaisimesta ja 30 asteen kulmassa kummastakin reunasta. 2. Laita paristot sisään Asenna kaksi AA-kokoa olevaa (mukana tulevaa) paristoa ja varmista, että navat vastaavat kotelon sisällä olevia merkkejä. 3. Sulje paristolokeron kansi Aseta paristolokeron kansi paikalleen nuolen suuntaan ja liu uta kansi kiinni siten, että se napsahtaa. 30 asteen kulmassa Noin 3 m 30 asteen kulmassa Noin 3 m Noin 5 m VARO Se saattaa aiheuttaa syöpymistä tai pariston vuodon, mikä saattaa johtaa tulipaloon tai henkilö- ja omaisuusvahinkoihin. Älä käytä laitteessa uusia ja vanhoja paristoja yhdessä. Vaihda kaikki laitteen paristot samaan aikaan. Poista paristot, mikäli kaukosäädintä ei käytetä pitkään aikaan. Mahdollisten toimintahäiriöiden välttämiseksi seuraa ohjeita ja käsittele kaukosäädintä asianmukaisesti. Älä pudota kaukosäädintä tai altista sitä iskuille. Älä läikytä kaukosäätimelle vettä tai muuta nestettä. Älä aseta kaukosäädintä kostean esineen päälle. Älä altista kaukosäädintä suoralle auringonvalolle tai lähelle kuumaa lämmönlähdettä. Siirrä pääyksikköä varovasti Koska tuote on painava, sen turvalliseen siirtämiseen tarvitaan kaksi henkilöä. Kun laitetta siirretään, sitä tulisi nostaa eteenpäin käyttäen kahta takana olevaa käsikahvaa, ja laiteesta tulisi pitää kiinni pohjasta molemmilta puolilta vakauden vuoksi. Käsikahvat 12

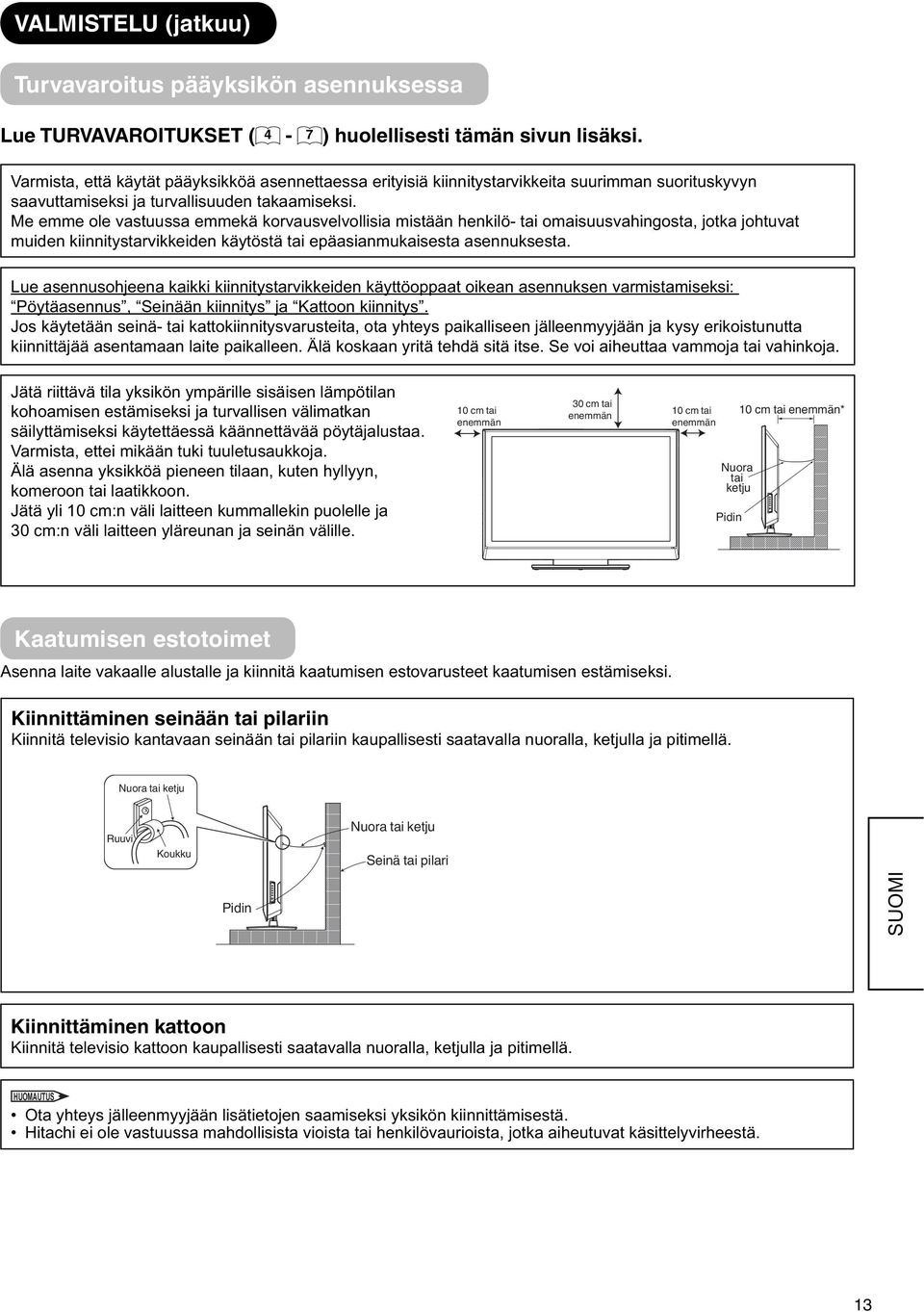

14 VALMISTELU (jatkuu) Turvavaroitus pääyksikön asennuksessa Lue TURVAVAROITUKSET ( 4-7 ) huolellisesti tämän sivun lisäksi. Varmista, että käytät pääyksikköä asennettaessa erityisiä kiinnitystarvikkeita suurimman suorituskyvyn saavuttamiseksi ja turvallisuuden takaamiseksi. Me emme ole vastuussa emmekä korvausvelvollisia mistään henkilö- tai omaisuusvahingosta, jotka johtuvat muiden kiinnitystarvikkeiden käytöstä tai epäasianmukaisesta asennuksesta. Lue asennusohjeena kaikki kiinnitystarvikkeiden käyttöoppaat oikean asennuksen varmistamiseksi: Pöytäasennus, Seinään kiinnitys ja Kattoon kiinnitys. Jos käytetään seinä- tai kattokiinnitysvarusteita, ota yhteys paikalliseen jälleenmyyjään ja kysy erikoistunutta kiinnittäjää asentamaan laite paikalleen. Älä koskaan yritä tehdä sitä itse. Se voi aiheuttaa vammoja tai vahinkoja. Jätä riittävä tila yksikön ympärille sisäisen lämpötilan kohoamisen estämiseksi ja turvallisen välimatkan säilyttämiseksi käytettäessä käännettävää pöytäjalustaa. Varmista, ettei mikään tuki tuuletusaukkoja. Älä asenna yksikköä pieneen tilaan, kuten hyllyyn, komeroon tai laatikkoon. Jätä yli 10 cm:n väli laitteen kummallekin puolelle ja 30 cm:n väli laitteen yläreunan ja seinän välille. 10 cm tai enemmän 30 cm tai enemmän 10 cm tai enemmän Nuora tai ketju Pidin 10 cm tai enemmän* Kaatumisen estotoimet Asenna laite vakaalle alustalle ja kiinnitä kaatumisen estovarusteet kaatumisen estämiseksi. Kiinnittäminen seinään tai pilariin Kiinnitä televisio kantavaan seinään tai pilariin kaupallisesti saatavalla nuoralla, ketjulla ja pitimellä. Nuora tai ketju Ruuvi Koukku Nuora tai ketju Seinä tai pilari Pidin SUOMI Kiinnittäminen kattoon Kiinnitä televisio kattoon kaupallisesti saatavalla nuoralla, ketjulla ja pitimellä. HUOMAUTUS Ota yhteys jälleenmyyjään lisätietojen saamiseksi yksikön kiinnittämisestä. Hitachi ei ole vastuussa mahdollisista vioista tai henkilövaurioista, jotka aiheutuvat käsittelyvirheestä. 13

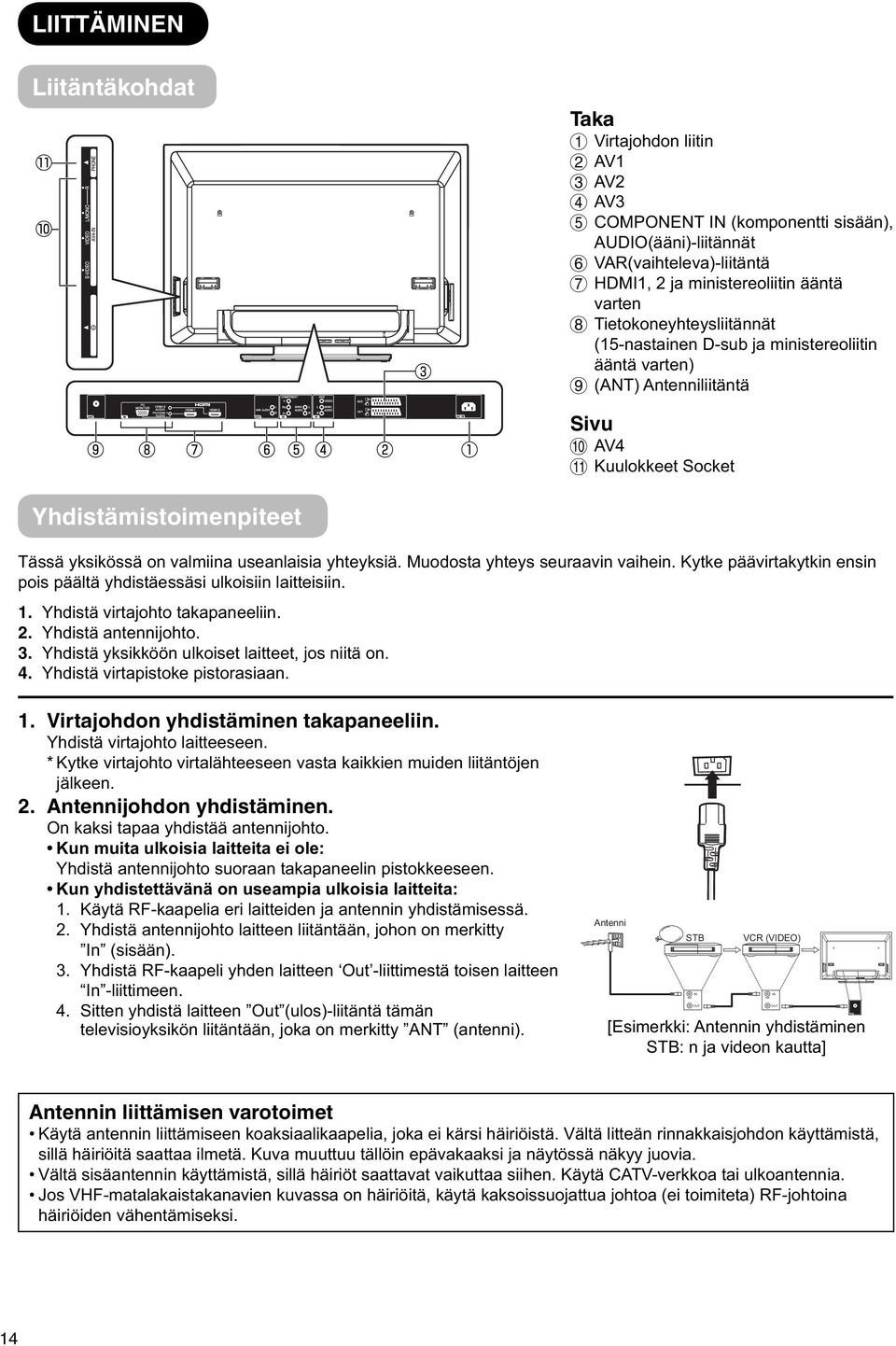

15 LIITTÄMINEN Liitäntäkohdat Taka 1 Virtajohdon liitin 2 AV1 3 AV2 4 AV3 5 COMPONENT IN (komponentti sisään), AUDIO(ääni)-liitännät 6 VAR(vaihteleva)-liitäntä 7 HDMI1, 2 ja ministereoliitin ääntä varten 8 Tietokoneyhteysliitännät (15-nastainen D-sub ja ministereoliitin ääntä varten) 9 (ANT) Antenniliitäntä Sivu 0 AV4! Kuulokkeet Socket Yhdistämistoimenpiteet Tässä yksikössä on valmiina useanlaisia yhteyksiä. Muodosta yhteys seuraavin vaihein. Kytke päävirtakytkin ensin pois päältä yhdistäessäsi ulkoisiin laitteisiin. 1. Yhdistä virtajohto takapaneeliin. 2. Yhdistä antennijohto. 3. Yhdistä yksikköön ulkoiset laitteet, jos niitä on. 4. Yhdistä virtapistoke pistorasiaan. 1. Virtajohdon yhdistäminen takapaneeliin. Yhdistä virtajohto laitteeseen. * Kytke virtajohto virtalähteeseen vasta kaikkien muiden liitäntöjen jälkeen. 2. Antennijohdon yhdistäminen. On kaksi tapaa yhdistää antennijohto. Kun muita ulkoisia laitteita ei ole: Yhdistä antennijohto suoraan takapaneelin pistokkeeseen. Kun yhdistettävänä on useampia ulkoisia laitteita: 1. Käytä RF-kaapelia eri laitteiden ja antennin yhdistämisessä. 2. Yhdistä antennijohto laitteen liitäntään, johon on merkitty In (sisään). 3. Yhdistä RF-kaapeli yhden laitteen Out -liittimestä toisen laitteen In -liittimeen. 4. Sitten yhdistä laitteen Out (ulos)-liitäntä tämän televisioyksikön liitäntään, joka on merkitty ANT (antenni). Antenni STB IN OUT VCR (VIDEO) [Esimerkki: Antennin yhdistäminen STB: n ja videon kautta] IN OUT Antennin liittämisen varotoimet Käytä antennin liittämiseen koaksiaalikaapelia, joka ei kärsi häiriöistä. Vältä litteän rinnakkaisjohdon käyttämistä, sillä häiriöitä saattaa ilmetä. Kuva muuttuu tällöin epävakaaksi ja näytössä näkyy juovia. Vältä sisäantennin käyttämistä, sillä häiriöt saattavat vaikuttaa siihen. Käytä CATV-verkkoa tai ulkoantennia. Jos VHF-matalakaistakanavien kuvassa on häiriöitä, käytä kaksoissuojattua johtoa (ei toimiteta) RF-johtoina häiriöiden vähentämiseksi. 14

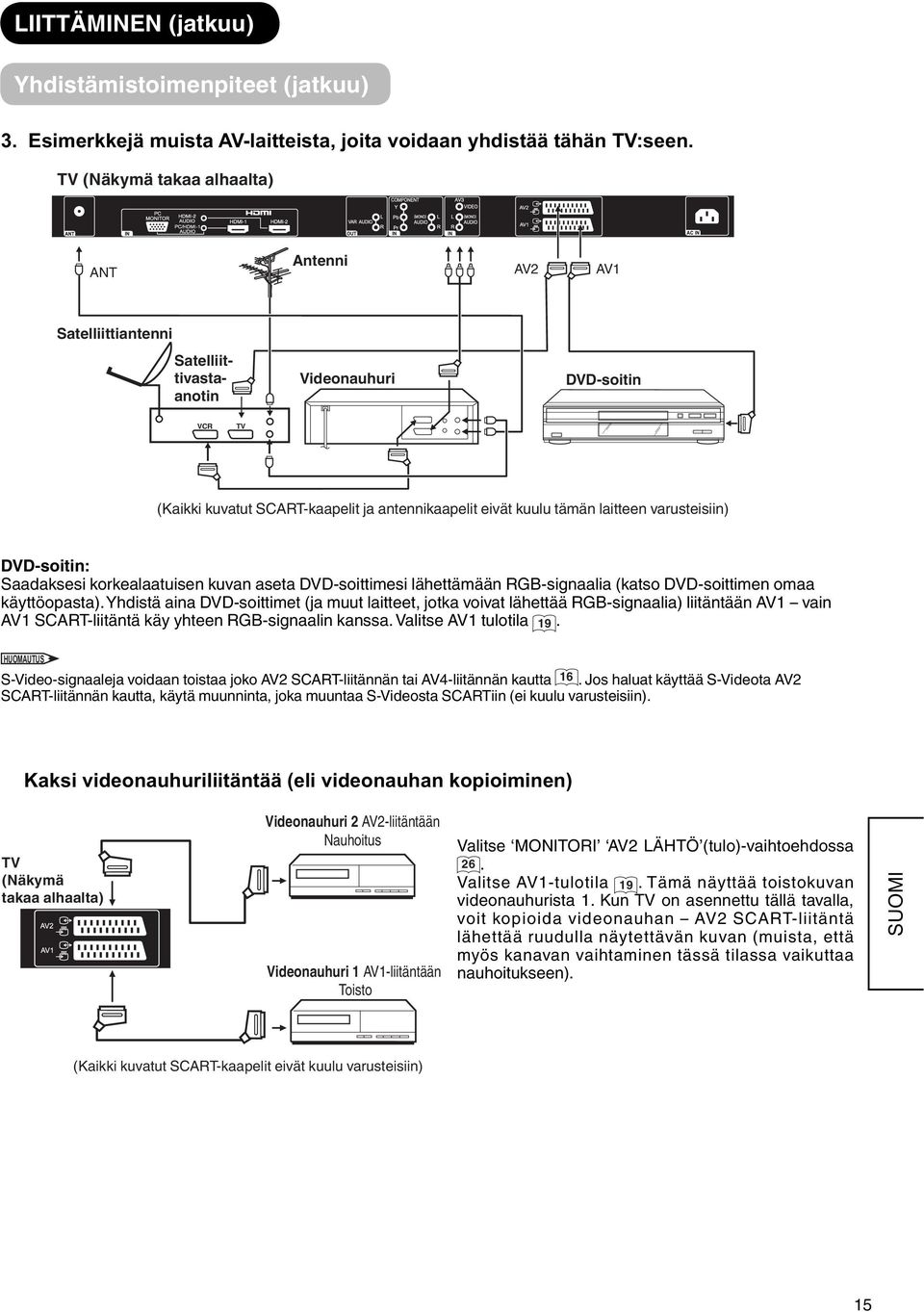

16 LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) 3. Esimerkkejä muista AV-laitteista, joita voidaan yhdistää tähän TV:seen. TV (Näkymä takaa alhaalta) Antenni ANT AV2 AV1 Satelliittiantenni Satelliittivastaanotin Videonauhuri DVD-soitin VCR TV (Kaikki kuvatut SCART-kaapelit ja antennikaapelit eivät kuulu tämän laitteen varusteisiin) DVD-soitin: Saadaksesi korkealaatuisen kuvan aseta DVD-soittimesi lähettämään RGB-signaalia (katso DVD-soittimen omaa käyttöopasta). Yhdistä aina DVD-soittimet (ja muut laitteet, jotka voivat lähettää RGB-signaalia) liitäntään AV1 vain AV1 SCART-liitäntä käy yhteen RGB-signaalin kanssa. Valitse AV1 tulotila 19. HUOMAUTUS S-Video-signaaleja voidaan toistaa joko AV2 SCART-liitännän tai AV4-liitännän kautta 16. Jos haluat käyttää S-Videota AV2 SCART-liitännän kautta, käytä muunninta, joka muuntaa S-Videosta SCARTiin (ei kuulu varusteisiin). Kaksi videonauhuriliitäntää (eli videonauhan kopioiminen) TV (Näkymä takaa alhaalta) Videonauhuri 2 AV2-liitäntään Nauhoitus Videonauhuri 1 AV1-liitäntään Toisto Valitse MONITORI AV2 LÄHTÖ (tulo)-vaihtoehdossa 26. Valitse AV1-tulotila 19. Tämä näyttää toistokuvan videonauhurista 1. Kun TV on asennettu tällä tavalla, voit kopioida videonauhan AV2 SCART-liitäntä lähettää ruudulla näytettävän kuvan (muista, että myös kanavan vaihtaminen tässä tilassa vaikuttaa nauhoitukseen). SUOMI (Kaikki kuvatut SCART-kaapelit eivät kuulu varusteisiin) 15

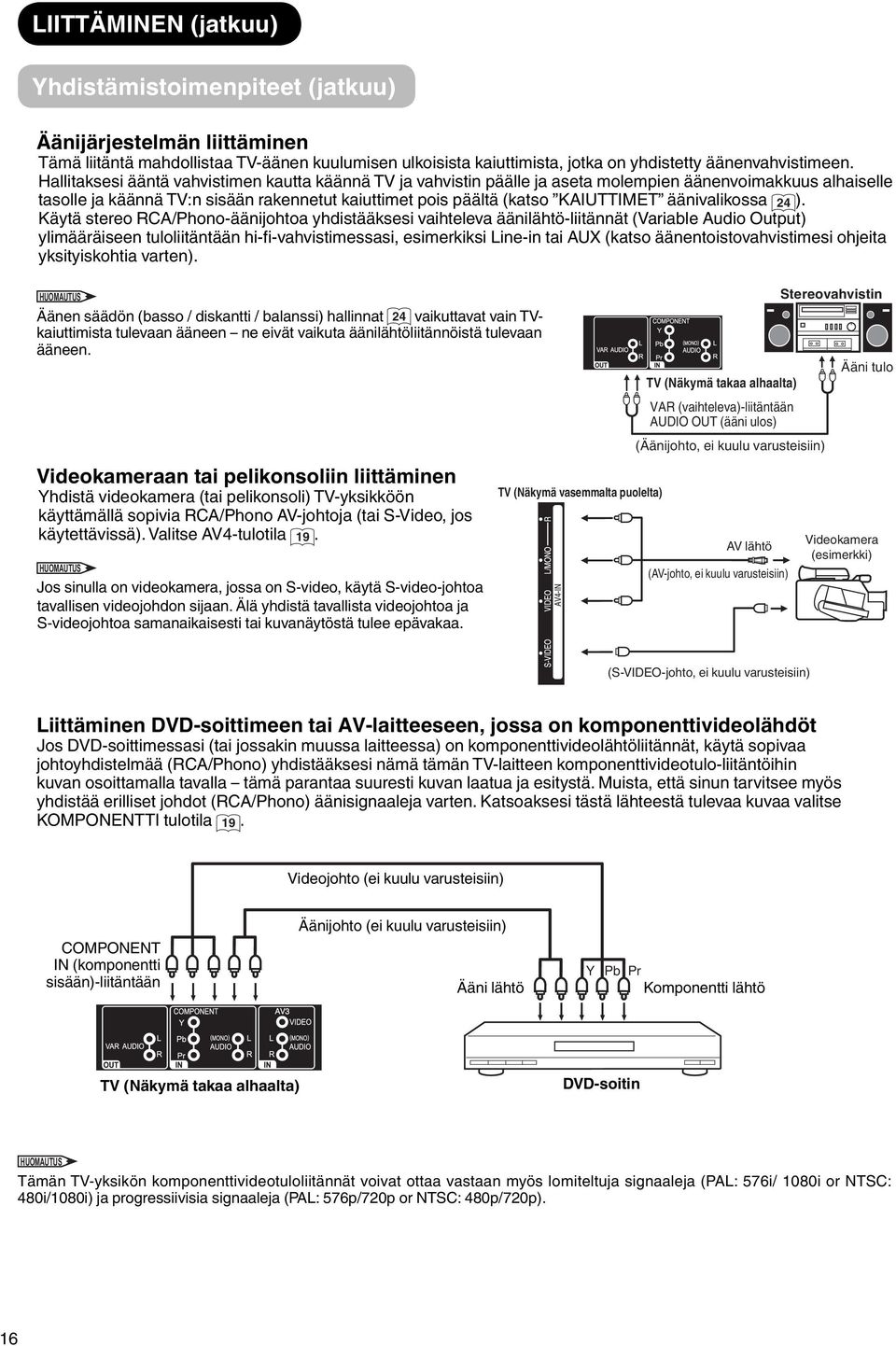

17 LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) Äänijärjestelmän liittäminen Tämä liitäntä mahdollistaa TV-äänen kuulumisen ulkoisista kaiuttimista, jotka on yhdistetty äänenvahvistimeen. Hallitaksesi ääntä vahvistimen kautta käännä TV ja vahvistin päälle ja aseta molempien äänenvoimakkuus alhaiselle tasolle ja käännä TV:n sisään rakennetut kaiuttimet pois päältä (katso KAIUTTIMET äänivalikossa 24 ). Käytä stereo RCA/Phono-äänijohtoa yhdistääksesi vaihteleva äänilähtö-liitännät (Variable Audio Output) ylimääräiseen tuloliitäntään hi-fi-vahvistimessasi, esimerkiksi Line-in tai AUX (katso äänentoistovahvistimesi ohjeita yksityiskohtia varten). HUOMAUTUS Äänen säädön (basso / diskantti / balanssi) hallinnat 24 vaikuttavat vain TVkaiuttimista tulevaan ääneen ne eivät vaikuta äänilähtöliitännöistä tulevaan ääneen. Videokameraan tai pelikonsoliin liittäminen Yhdistä videokamera (tai pelikonsoli) TV-yksikköön käyttämällä sopivia RCA/Phono AV-johtoja (tai S-Video, jos käytettävissä). Valitse AV4-tulotila 19. HUOMAUTUS Jos sinulla on videokamera, jossa on S-video, käytä S-video-johtoa tavallisen videojohdon sijaan. Älä yhdistä tavallista videojohtoa ja S-videojohtoa samanaikaisesti tai kuvanäytöstä tulee epävakaa. TV (Näkymä vasemmalta puolelta) TV (Näkymä takaa alhaalta) VAR (vaihteleva)-liitäntään AUDIO OUT (ääni ulos) (Äänijohto, ei kuulu varusteisiin) AV lähtö (AV-johto, ei kuulu varusteisiin) Stereovahvistin Ääni tulo Videokamera (esimerkki) (S-VIDEO-johto, ei kuulu varusteisiin) Liittäminen DVD-soittimeen tai AV-laitteeseen, jossa on komponenttivideolähdöt Jos DVD-soittimessasi (tai jossakin muussa laitteessa) on komponenttivideolähtöliitännät, käytä sopivaa johtoyhdistelmää (RCA/Phono) yhdistääksesi nämä tämän TV-laitteen komponenttivideotulo-liitäntöihin kuvan osoittamalla tavalla tämä parantaa suuresti kuvan laatua ja esitystä. Muista, että sinun tarvitsee myös yhdistää erilliset johdot (RCA/Phono) äänisignaaleja varten. Katsoaksesi tästä lähteestä tulevaa kuvaa valitse KOMPONENTTI tulotila 19. Videojohto (ei kuulu varusteisiin) COMPONENT IN (komponentti sisään)-liitäntään Äänijohto (ei kuulu varusteisiin) Ääni lähtö Y Pb Pr Komponentti lähtö TV (Näkymä takaa alhaalta) DVD-soitin HUOMAUTUS Tämän TV-yksikön komponenttivideotuloliitännät voivat ottaa vastaan myös lomiteltuja signaaleja (PAL: 576i/ 1080i or NTSC: 480i/1080i) ja progressiivisia signaaleja (PAL: 576p/720p or NTSC: 480p/720p). 16

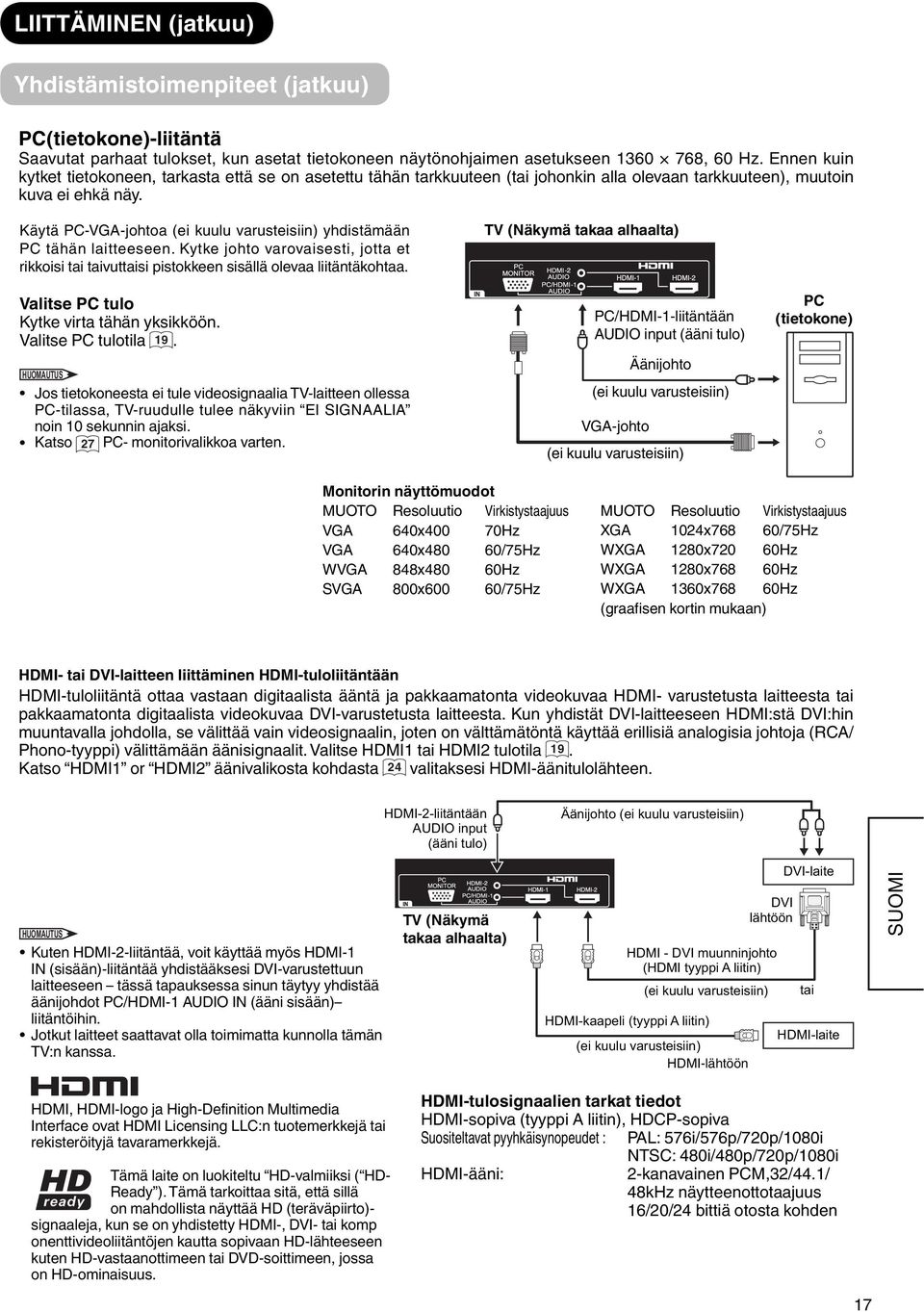

18 LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) PC(tietokone)-liitäntä Saavutat parhaat tulokset, kun asetat tietokoneen näytönohjaimen asetukseen , 60 Hz. Ennen kuin kytket tietokoneen, tarkasta että se on asetettu tähän tarkkuuteen (tai johonkin alla olevaan tarkkuuteen), muutoin kuva ei ehkä näy. Käytä PC-VGA-johtoa (ei kuulu varusteisiin) yhdistämään PC tähän laitteeseen. Kytke johto varovaisesti, jotta et rikkoisi tai taivuttaisi pistokkeen sisällä olevaa liitäntäkohtaa. Valitse PC tulo Kytke virta tähän yksikköön. Valitse PC tulotila 19. HUOMAUTUS Jos tietokoneesta ei tule videosignaalia TV-laitteen ollessa PC-tilassa, TV-ruudulle tulee näkyviin EI SIGNAALIA noin 10 sekunnin ajaksi. Katso 27 PC- monitorivalikkoa varten. TV (Näkymä takaa alhaalta) PC/HDMI-1-liitäntään AUDIO input (ääni tulo) Äänijohto (ei kuulu varusteisiin) VGA-johto (ei kuulu varusteisiin) PC (tietokone) Monitorin näyttömuodot MUOTO Resoluutio Virkistystaajuus VGA 640x400 70Hz VGA 640x480 60/75Hz WVGA 848x480 60Hz SVGA 800x600 60/75Hz MUOTO Resoluutio Virkistystaajuus XGA 1024x768 60/75Hz WXGA 1280x720 60Hz WXGA 1280x768 60Hz WXGA 1360x768 60Hz (graafisen kortin mukaan) HDMI- tai DVI-laitteen liittäminen HDMI-tuloliitäntään HDMI-tuloliitäntä ottaa vastaan digitaalista ääntä ja pakkaamatonta videokuvaa HDMI- varustetusta laitteesta tai pakkaamatonta digitaalista videokuvaa DVI-varustetusta laitteesta. Kun yhdistät DVI-laitteeseen HDMI:stä DVI:hin muuntavalla johdolla, se välittää vain videosignaalin, joten on välttämätöntä käyttää erillisiä analogisia johtoja (RCA/ Phono-tyyppi) välittämään äänisignaalit. Valitse HDMI1 tai HDMI2 tulotila 19. Katso HDMI1 or HDMI2 äänivalikosta kohdasta 24 valitaksesi HDMI-äänitulolähteen. HDMI-2-liitäntään AUDIO input (ääni tulo) Äänijohto (ei kuulu varusteisiin) HUOMAUTUS Kuten HDMI-2-liitäntää, voit käyttää myös HDMI-1 IN (sisään)-liitäntää yhdistääksesi DVI-varustettuun laitteeseen tässä tapauksessa sinun täytyy yhdistää äänijohdot PC/HDMI-1 AUDIO IN (ääni sisään) liitäntöihin. Jotkut laitteet saattavat olla toimimatta kunnolla tämän TV:n kanssa. TV (Näkymä takaa alhaalta) DVI lähtöön HDMI - DVI muunninjohto (HDMI tyyppi A liitin) (ei kuulu varusteisiin) HDMI-kaapeli (tyyppi A liitin) (ei kuulu varusteisiin) HDMI-lähtöön DVI-laite tai HDMI-laite SUOMI HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tuotemerkkejä tai rekisteröityjä tavaramerkkejä. Tämä laite on luokiteltu HD-valmiiksi ( HD- Ready ). Tämä tarkoittaa sitä, että sillä on mahdollista näyttää HD (teräväpiirto)- signaaleja, kun se on yhdistetty HDMI-, DVI- tai komp onenttivideoliitäntöjen kautta sopivaan HD-lähteeseen kuten HD-vastaanottimeen tai DVD-soittimeen, jossa on HD-ominaisuus. HDMI-tulosignaalien tarkat tiedot HDMI-sopiva (tyyppi A liitin), HDCP-sopiva Suositeltavat pyyhkäisynopeudet : PAL: 576i/576p/720p/1080i NTSC: 480i/480p/720p/1080i HDMI-ääni: 2-kanavainen PCM,32/44.1/ 48kHz näytteenottotaajuus 16/20/24 bittiä otosta kohden 17

19 LIITTÄMINEN (jatkuu) Yhdistämistoimenpiteet (jatkuu) Kuulokkeet Kytke kuulokkeiden minipistoke (3,5 mm) tähän television kyljessä olevaan liittimeen. TV (Näkymä vasemmalta) 4. Virtapistokkeen liittäminen pistorasiaan Kytke virtajohto kaikkien muiden liitäntöjen jälkeen. (Pistoke saattaa joissakin maissa erota näistä piirroksista.) TV (Näkymä takaa alhaalta) Vain Iso-Britannia Paitsi Iso-Britanniassa VARO Käytä vain laitteen mukana tullutta virtajohtoa. Älä käytä muuta kuin tässä mainittua jännitettä ( V vaihtovirta, 50/60 Hz). Seurauksena saattaa olla tulipalo tai sähköisku. Plasma-televisiossa käytetään kolmijohdinsähkökaapelia, jossa on maadoitusliitäntä turvallisuuden varmistamiseksi. Varmista aina, että yhdistät virtajohdon maadoitettuun pistorasiaan, ja että johto on kunnolla maadoitettu. Jos käytät virtalähteen muunninpistoketta, käytä pistorasiaa, jossa on maadoitusliitäntä, ja ruuvaa kiinni maadoitusjohto. Pidä huoli, että virtajohdon molemmat päät ovat helposti tavoitettavissa. Jos sinun pitää vaihtaa virtajohto, käytä vain sertifioitua johtoa, joka on alueesi turvallisuusstandardien mukainen. 18

20 BASISBEDIENING Virran kytkeminen Paina TV-vastaanottimen painiketta. vastaanottimen muuttuu punaisesta vihreäksi. Valmiustilamuoto Paina kauko-ohjaimen -painiketta, kun TV-vastaanotin on päällä. TV kytkeytyy valmiustilaan ja kuva katoaa ruudusta. TV-vastaanottimen muuttuu vihreästä punaiseksi Voit kytkeä television virran painamalla valmiustilassa kaukosäätimestä tai painamalla CH / televisiosta tai P+/- kaukosäätimestä. Laite kuluttaa hieman virtaa, vaikka virta on katkaistu painikkeella. Kytkeäksesi TV:n kokonaan pois päältä paina TV:n painiketta. Näyttötilan osoitin Katkaistu Virta katkaistu Punainen TV-vastaanotin on valmiustilamuodolla. Vihreä Virta on kytketty TV-vastaanottimeen. Jos tätä TV-vastaanotinta ei aiota käyttää pitkähköön aikaan, irrota verkkojohto pistorasiasta. Autom. asetus Kun TV-vastaanottimen virta kytkeytyy ensimmäistä kertaa ostamisen jälkeen, alustava automaattiasennus käynnistyy. Voit säätää automaattisesti kielen, maan ja kanavat perätysten. 1. Paina STANDBY -painiketta laitteen oikealla puolella tai paina (STANDBY) -painiketta kaukosäätimestä. Kielenvalinta-valikko tulee ensin näkyviin. 2. Valitse haluamasi kieli painamalla / tai /. Paina sitten ENTER. 3. Valitse haluamasi maa painamalla tai. Paina sitten ENTER. 4. Tarkista antenni ja paina sitten ENTER. 5. Valitse värijärjestelmä painamalla tai. 6. Aloita automaattinen viritys painamalla ENTER. Televisio virittää nyt automaattisesti kaikki käytettävissä olevat kanavat. Ole kärsivällinen, automaattinen viritys voi kestää useita minuutteja. Kun viritysnäyttö katoaa ja tavallinen TV-näyttö tulee näkyviin, automaattinen viritys on valmis. KIELI English Français Deutsch Español Italiano Русский Svenska Suomi Dansk Norsk Nederlands Ελληνικά Türkçe Português Polski : VALITSE : VALITSE ENTER : SET EXIT : LOPPU Alustava automaattiasennus toimii vain kerran. Jos alustavaa automaattiasennusta ei suoriteta loppuun saakka, yritä suorittaa kanavien AUTOM. VIRITYS 25. Voit peruuttaa automaattisen virityksen painamalla EXIT toiminnon aikana. Jos joidenkin kanavien signaali on liian heikko, automaattinen viritysjärjestelmä ei välttämättä poimi niitä. Tässä tapauksessa manuaalisen virityksen 25 käyttäminen saattaa olla tarpeellista. Jos maa-asetusta halutaan muuttaa, esimerkiksi kun on muutettu toiseen maahan, suorita AUTOM. VIRITYS uudelleen valikosta. SUOMI Videotulolähteen valitseminen Saat näkyviin signaalin toisesta televisioon liitetystä laitteesta, esimerkiksi videonauhurista tai DVDsoittimesta, painamalla. Voit valita minkä tahansa tulolähteistä sen perusteella, että mihin liitäntöihin laitteet on kytketty. Voit valita videotulolähteen painamalla / tai vastaavaa numeronäppäintä. Paina sitten ENTER 6 sekunnin kuluessa. LÄHTEEN VALINTA 0.TV 1.AV1 2.AV2 3.AV3 4.AV4 5.KOMPONENTTI 6.HDMI1 7.HDMI2 8.PC [ 0-8 ]: VALITSE ENTER : SET 19

21 BASISBEDIENING (jatkuu) TV:n perustoiminnot Kanavavalinta 10 numeronäppäimellä. Esimerkki: Numero 2: Paina 2. Toiseen muistipaikkaan tallennettu asema tulee näyttöön. Numero 29: Paina 2 ja paina 2 sekunnin kuluessa muistipaikkaan tallennettu asema tulee näyttöön. Voit vaihtaa kanavia eteen- ja taaksepäin painamalla P + tai. Kanavan vaihtuminen kestää noin 2 sekuntia. QuickView Q. VIEW-painikkeella voit palata edelliselle kanavalla tai edelliseen tulolähteeseen. Äänenvoimakkuuden säätäminen Voit säätää äänenvoimakkuutta painamalla + tai. Äänenvoimakkuustason ilmaisin näkyy 4 sekunnin ajan. VAIMENNUS Paina. Ääni mykistetään. MYKKÄ ÄÄNI näkyy näytöllä noin 4 sekunnin ajan. Mykistys voidaan vapauttaa painamalla uudelleen tai painamalla + tai. NÄYTTÖ Paina. Kanavanumero, kuvakoon asetus, kello (mikäli televisio-ohjelmassa on teksti-tv:n aikatiedot), jne. näkyvät ruudulla noin 4 sekunnin ajan. TILA Paina STATUS. Kello ja ohjelmatiedot näkyvät noin 2 sekunnin ajan, jos tiedot ovat saatavilla. Pysäytyskuva Voit pysäyttää kuvan painamalla. Voit peruuttaa pysäytyskuvan painamalla uudelleen. Jos sisäänrakennettu viritin ei vastaanota mitään signaalia (esim. jos antennia ei ole kytketty tai lähetys loppuu) TV:n käytön aikana, laite siirtyy automaattisesti valmiustilaan noin 15 minuutin kuluttua. Stereovastaanotto sisäänrakennetulla virittimellä Sisäänrakennettu viritin voi vastaanottaa ja erottaa NICAM Stereo -lähetyksiä automaattisesti, jos valikon NICAMasetukseksi on asetettu AUTO. NICAM stereo -äänen vastaanotto: Valitse NICAM AUTO tai OFF ( 24 :n Ääni-valikosta). Valitse OFF jos et haluat vastaanottaa NICAM-ääntä. Kun NICAM-vastaanotto on käytettävissä, jokin seuraavista ilmaisimista näkyy. NICAM ST näkyy noin 4 sekunnin ajan kun NICAM STEREO -lähetystä vastaanotetaan. NICAM näkyy noin 4 sekunnin ajan kun NICAM MONO A -lähetystä vastaanotetaan. NICAM / näkyy noin 4 sekunnin ajan kun NICAM MONO A ja MONO B -lähetystä vastaanotetaan. Tämä näkyy noin 4 sekunnin ajan kun valikkonäytöstä on valittu NICAM POIS. A2 Stereo -vastaanotto STEREO näkyy noin 4 sekunnin ajan kun STEREO -lähetystä vastaanotetaan. Kun signaali on heikko, myös stereo-äänessä saattaa esiintyä häiriöitä. NICAM/A2 -stereoäänen säätäminen -näppäimen painaminen vaihtaa kahden eri äänikanavan välillä (soveltuvin osin) NICAM 2-kanavaäänen vastaanottaminen A2 2-kanavaäänen vastaanottaminen ÄÄNI ÄÄNI Joskus, kun signaali on heikko, NICAM/A2 stereoäänen vastaanotossa saattaa esiintyä häiriöitä. 2-kanavavastaanotossa voit valita haluamasi kanavan painamalla. 20

22 BASISBEDIENING (jatkuu) Tallennettujen kanavien piilottaminen Voit piilottaa osan kanavista siten, että ne ohitetaan kun painat P + tai - -näppäimiä. Kanavia ei poisteta, vaan ne voidaan valita milloin tahansa 10 numeronäppäimen avulla. 1 2 Valitse piilotettava kanava (esim. CH29). Paina SKIP. Ohjelmanumero vilkkuu. Valitse seuraava piilotettava kanava. Paina SKIP. Ohjelmanumero vilkkuu. Voit piilottaa niin monta kanavaa kuin haluat. Kanavien piilotuksen peruuttaminen Valitse piilotetut kanavat 10 numeronäppäimen avulla. Ohjelmanumero vilkkuu. Paina SKIP. Ohjelmanumero lopettaa vilkkumisen. Kanava ei ole enää piilotettu. Kuvamuoto Paina, valitse sitten haluamasi kuvamuoto painamalla tai ja paina sitten ENTER. AUTO Valitsee kuvasuhteen automaattisesti (ks. huomautus alla). Jos automaattinen toiminto muuttaa ruudun tilaa, näyttö voi pimetä hetkeksi heikosta sähkökentästä ja syöttösignaalista johtuen, mutta tämä ei ole vika. KUVAKOON MUUTTAMINEN 0.AUTO 1.4:3 2.TÄYSI 3.PANORAAMA 4.ZOOMAUS 5.14:9 [ 0-5 ] : VALITSE ENTER : SET 4:3 Ruudussa on alkuperäisessä koossaan 4:3-kuva, jonka oikeassa ja vasemmassa laidassa on harmaat palkit. TÄYSI Venyttää 4:3-kuva vasenta ja oikeaa reunaa vaakasuunnassa siten, että ruutu täyttyy. Kuvaa ei venytetä keskeltä. Tässä tilassa kuva vääristyy sivureunoiltaan. (TÄYSI) PANORAAMA Tätä tilaa käytetään digitaaliselta dekooderi, DVD-soittimelta tai muusta ulkoisesta lähteestä tulevalle 16:9-signaalille. Tämä venyttää 4:3-kuvaa tasaisesti koko ruudulle (Esimerkiksi 16:9-kuva on usein tallennettu DVD:lle vaakasuunnassa anamorfisesti pakattuna 4:3-kuvana, minkä tämä tila palauttaa oikeaan 16:9-suhteeseen). ZOOMAUS Tätä tilaa käytetään 4:3 letterbox -muotoisen kuvan (harmaat palkit ylä- ja alaosassa) zoomaamiseen (laajentamiseen) siten, että ne täyttävät suuremman osan ruudusta. SUBTITLE SUBTITLE (PANORAAMA) SUBTITLE SUBTITLE (ZOOMAUS) ZOOMAUS-tilassa pieni osa kuvasta saattaa leikkautua pois. Kuvaa voidaan kuitenkin siirtää ylös- tai alaspäin, jolloin kuvan ylä- tai alaosa näkyy 26. SUOMI 14:9 Tämä laajentaa 4:3-kuvan 14:9-muotoon. (14:9) Kun kuvamuodoksi on asetettu AUTO, kuvasuhde muuttuu automaattisesti WSS (Laajakuvasignalointi)-tietojen mukaan, mikäli ne ovat käytettävissä. WSS-signaali voi olla tv-ohjelman lähetyksessä, videonauhurin tallenteessa, jne. Vastaanotetut WSS-signaalit vaikuttavat vain AUTO-tilassa. Tietyt DVD-soittimet, digitaaliset tallentimet, jne. muuttavat kuitenkin automaattisesti kuvasuhteen SCART-tulon kautta, vaikka AUTO ei olisi valittuna. Voit halutessasi vaihtaa kuvasuhdetta toiseksi kuin mikä on automaattisesti valittu painamalla. PC-tilassa valittavana on ainoastaan 16:9-ja 4:3-kuvamuodot. ( WXGA TULO - ja WVGA TULO -tiloissa kuvamuoto ei ole valittavissa.) HDMI- tai KOMPONENTTI-tilojen pyyhkäisynopeuksilla 720p ja 1080i valittavana on vain TÄYSI1-, TÄYSI2- ja ZOOMAUSmuodot. 21

23 BASISBEDIENING (jatkuu) Tekstitelevisio Tekstitelevisiota lähetetään sivu kerrallaan. Laite voi tallentaa automaattisesti jopa 812 sivua. Tallennus kestää kunnes kaikki sivut on vastaanotettu. Sivuille pääsee vasta kun ne on tallennettu. Tämä voi kestää hetken. Fastext/TOPtext Fastext/TOPtext on tekstitelevision erikoishakemisto. Näytön alareunassa on neljä värikenttää (punainen, vihreä, keltainen ja sininen). Nämä kentät johtavat suoraan niissä näkyville sivuille. Kaukosäätimen Neljä värinäppäintä vastaavat värikenttiä. Paina sopivaa värinäppäintä siirtyäksesi kyseisessä värikentässä näkyvälle sivulle. Tekstitelevision kytkeminen päälle / pois päältä Kaikki kanavat eivät lähetä tekstitelevisiota. Valitse kanava, joka näyttää tekstitelevision. Paina. Näet tekstitelevisiosivun (jos se on saatavilla). Paina uudelleen. Tekstitelevisio ja TV-kuva näytetään samanaikaisesti. Kytke tekstitelevisio pois päältä painamalla uudelleen. Kytke tekstitelevisio takaisin päälle painamalla uudelleen. Viimeinen tallennettu sivu näytetään. Et voi vaihtaa kanavaa, kun tekstitelevisio on päällä. Kytke tekstitelevisio pois päältä, jos haluat vaihtaa kanavaa. Sivun valitseminen Paina P + tai kunnes haluttu sivu tulee näkyviin. Voit syöttää myös halutun sivunumeron 10 numeronäppäimen avulla. Jos syötät väärän numeron, syötä vain koko väärä 3-numeroinen sivunumero ja syötä haluttu numero uudelleen. Voit myös painaa värillisiä tekstitelevisionäppäimiä siirtyäksesi Fastext/TOPtext:n sivulle. Tekstitelevision käyttämiseen vaaditaan, että lähetyksen mukana lähetetään ohjauskoodeja. Sivujen pitäminen Jotkin sivut on jaettu alasivuihin. Alasivut näytetään automaattisesti vuorotellen, sitä mukaa kun niitä lähetetään. Voit asettaa sivun pitoon painamalla. Saat seuraavan alasivun näkyviin painamalla uudelleen. Alasivujen suora valitseminen Voit tarvittaessa valita alasivuja suoraan. Esimerkki: Tekstitelevision sivu 667 muodostuu kahdesta alavisusta. Oikeassa yläkulmassa näkyy esimerkiksi 1/2. Se tarkoittaa, että ensimmäinen kahdesta alasivusta on tällä hetkellä näkyvissä CEEFAX :01:38 1/2 Valitse alasivu 2 painamalla. Neljä viivaa ( ) näytetään. Syötä Saattaa kestää hetken, ennen kuin alasivu 0002 tulee näkyviin. Voit kytkeä alasivutoiminnon pois päältä painamalla uudelleen. Voit siirtyä toiselle tekstitelevisiosivulle vian kun alasivutoiminto on pois käytöstä. Visailukysymyksiin vastaaminen Joillakin sivuilla on visailukysymyksiä, joiden vastaukset on piilotettu. Saat vastauksen näkyviin painamalla. Sisällysluettelosivu (Sivu 100) Saat sivun 100 näkyviin painamalla (Tämä on tavallisesti sisällysluettelosivu). Teksti-TV:n tekstitys Ota näkyviin tekstitys tai poistu tekstitysnäytöstä painamalla. Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. 22

24 TV:N ASETUSTEN KÄYTTÄMINEN Opas valikkojärjestelmän käyttämiseen 1 Paina TV/DTT valitaksesi TV-tilan. Huomaa, että DTT ei koske tätä mallia. 2 Painas MENU, VALIKKO tulee näyttöön. 3 Saat kolme valikkovaihtoehtoa (esim. Video, Ääni, Asetukset) näkyviin painamalla tai. Ääni-valikko Video-valikko Asetukset-valikko 4 Valitse haluamasi kohde painamalla tai. Toiminto voidaan aktivoida painamalla tai. Joissakin valikoissa on useampia kohdesivuja. Valikkokohteiden ylätai alapuolella näkyvä nuoli ilmaisee, että voit vierittää esiin lisää kohteita. Asetus Ilmaisee lisävaihtoehtoja - vieritä alas Lyhyt opas Video Audio Setup HALUTTU KUVALAATU STANDARDI KIRKKAUS 28 KONTRASTI 33 VÄRI 22 SÄVY 0 TERÄVYYS 23 : VALITSE : SÄÄDÄ : POISTU MENU 5 Palaa normaalinäyttöön painamalla EXIT. Jos mitään näppäintä ei painata noin 60 sekunnin kuluessa, valikko poistuu automaattisesti. Video-valikko (TV-tila) Valitut toiminnot Valikkovihje URHEILU Kirkas ja dynaaminen kuva (tehdasasetus) HALUTTU KUVALAATU STANDARDI Standardikuvanlaatu (Tehdasasetus) ELOKUVA Elokuvamainen kuva-asetus (tehdasasetus) MUISTI Henkilökohtaiset asetukset KIRKKAUS Voit säätää kuvan oman mielesi mukaiseksi. KONTRASTI VÄRI SÄVY * 1 TERÄVYYS ON DNR (Digitaalinen kohinanvähennys) voi vähentää kuvan karkeutta. DNR * 2 OFF VIILEÄ Sinertävä VÄRILÄMPÖTILA KESKITASO Neutraali LÄMMIIN Punertava SININEN TAUSTA ON Voit asentaa TV:n automaattisesti vaihtamaan siniselle näytölle ja OFF mykistämään äänen, jos signaali on heikko tai sitä ei havaita. VIDEO FILMI-asetus tunnistaa automaattisesti, jos kyseessä on elokuva ja ELOKUVA-TILA* 3 FILMI toistaa uskollisesti alkuperäisen elokuvan kuvat. Valitsemalla PALAUTA voi nollata HALUTTU KUVALAATU, PALAUTA KIRKKAUS-, KONTRASTI-, VÄRI-, SÄVY- ja TERÄVYYS-asetukset tehdasasetuksiin. SUOMI * 1 SÄVY -asetus voidaan valita johonkin AV-pistokkeeseen syötetään NTSC 3.58MHz - tai NTSC 4.43MHz -signaalia, ja NTSC tai AUTO on valittu AV-VÄRI asetukseksi 26. * 2 HDMI- tai KOMPONENTTI-tiloissa (paitsi 480i/576i), DNR -asetusta ei voi valita. * 3 ELOKUVA-TILA on valittavana vain 480i/576i-tilassa. 23

25 TV:N ASETUSTEN KÄYTTÄMINEN (jatkuu) Ääni-valikko (TV-tila) Video Audio Setup NICAM AUTO BASSO 25 DISKANTTI 25 BALANSSI 0 KAIUTTIMET ON HDMI1 HDMI HDMI2 HDMI : VALITSE : SÄÄDÄ MENU : POISTU Valitut toiminnot Valikkovihje NICAM AUTO Sisäänrakennettu viritin tunnistaa ja vastaanottaa NICAM stereo -lähetykset OFF automaattisesti. Valitse OFF, jos et haluat vastaanottaa NICAM-ääntä. BASSO Voit säätää äänenlaatua mieltymystesi mukaan. DISKANTTI BALANSSI KAIUTTIMET *1 ON Tämän toiminnon avulla voit kytkeä TV:n kaiuttimet pois käytöstä, jos olet OFF kytkenyt laitteen ulkoiseen hi-fi-/äänijärjestelmään 16. HDMI1 HDMI Valitse sopiva HDMI-äänituloasetus kullekin liitännälle, riippuen siitä, onko DVI lähde varustettu DVI- vai HDMI-liitännällä. HDMI2 HDMI DVI SURROUND ON OFF SURROUND-äänitoiminto käsittelee äänisignaalia laajentaen kuuntelukenttää laajemmaksi ja syvemmäksi tuottaen keinotekoista surroundääntä TV:n kaiuttimista. Ominaisuus toimii TV-lähetysten ja AV-tulojen stereosignaaleilla. OPT. ÄÄNENVOIM. ON OFF Tämä säätää äänenvoimakkuutta automaattisesti siten, että jokaisen kanavan ja tulon äänenvoimakkuus on sama. PALAUTA Valitse PALAUTA nollataksesi BASSO-, DISKANTTI- ja BALANSSI-asetukset tehdasasetuksiin. * 1 Varmista että vahvistimen äänenvoimakkuus on asetettu maltilliselle tasolle. 24
